2 Urządzenie służące do zmiękczania oraz przygotowania mięsa na kotlety, bitki, filety, steki itp. To innowacyjnie zaprojektowane urządzenie daje nam gwarancję pysznego, soczystego, miękkiego i pięknie wysmażonego mięsa, bez użycia chemikaliów. INSTRUKCJA OBSŁUGI 1. Urządzenie składamy w następujący sposób: a. Mechanizm nacinająco - formujący wsuwamy wałkiem do otworu napędu elektrycznego. b. Blokujemy przykręcając motylek (zdjęcie nr.1- pozycja Nr.2) c. Wkładamy dwie prowadnice (grzebienie) z góry do podłużnych otworów w środek między wałkami tak, aby ich boki znalazły się pomiędzy bocznymi nożami wałków nacinających, należy zwrócić uwagę aby luźno wchodziły pomiędzy noże (zdjęcie Nr. 1 pozycja Nr.1). d. Uruchamiamy maszynę przekręcając gałkę przełącznika w lewo (zdjęcie Nr. 2). e. Po włączeniu maszyny mięso bez kości i niezamrożone o grubości do 28mm, jak kotlety, bitki, filety lub steki wrzucamy górnym otworem do maszyny (uwaga na palce). f. W przypadku żylastego mięsa lub gdy chcemy, aby mięso było bardziej płaskie, powtarzamy tę czynność ponownie aż do uzyskania wymaganej wielkości i grubości, lecz przed każdym następnym wrzuceniem do górnego otworu przekręcamy mięso o 90 stopni. g. Przed wrzuceniem kawałka mięsa do maszyny, można mięso zamoczyć w marynacie lub posmarować za pomocą pędzelka olejem jadalnym, zwłaszcza mięso delikatne jak drobiowe. Dzięki innowacyjnemu rozwiązaniu nie powodujemy wyciskania naturalnych soków z mięsa jak przy użyciu wałków zgniatających lub przy użyciu tradycyjnego tłuczka. INSTRUKCJA MYCIA Po każdym użyciu należy mechanizm nacinająco-formujący umyć, w tym celu należy wyciągnąć wtyczkę z gniazdka elektrycznego, następnie wyjąć 2 grzebienie (zdjęcie nr.1- pozycja Nr.1), odłączyć (wysuwając) mechanizm nacinająco-formujący z napędu elektrycznego - w tym celu należy poluzować motylek (zdjęcie Nr. 1 poz Nr 2). Po czym wysuwamy mechanizm nacinająco - formujący z napędu elektrycznego. Przed rozmontowaniem układu nacinająco - formującego odkręcamy cztery czarne

3 pokrętła/motylki (zdjęcie Nr.1 -poz.nr.3) następnie zdejmujemy górną część wlotową, po czym delikatnie wyjmujemy wałki z ostrzami (ostrożnie-bardzo ostre ostrza). Następnie kładziemy wałki z ostrzami na stole najlepiej na ręczniku tak, aby nie uszkodzić ostrzy, zdejmujemy łożyska ślizgowe (Rys. Nr.3), następnie wałki oraz obudowę i wszystkie części urządzenia nacinająco - formującego myjemy ciepłą wodą z dodatkiem płynu do mycia naczyń - przesuwając po ostrzach w kierunku nachylenia ostrzy, po umyciu i osuszeniu wałki z ostrzami oraz wszystkie części należy nasmarować olejem mineralnym, następnie maszynkę w odwrotnej kolejności składamy i zakładamy grzebienie. Po umyciu i wysuszeniu, noże, ośki łożysk ślizgowych należy nasmarować olejem mineralnym (zdjęcie nr 3). Gwarancja nie obejmuje uszkodzeń mechanicznych. Nie należy maszyną lub zestawem nacinająco-formującym uderzać, rzucać itp. PRZY WKŁADANIU GRZEBIENI NIE UŻYWAĆ SIŁY, ZAKŁADAMY JE Z GÓRY, POWINNY LEKKO WPADAĆ POMIĘDZY NOŻE NA WAŁKACH. BEZPIECZEŃSTWO UŻYTKOWNIKA Przeczytaj i zapoznaj się z instrukcją obsługi. Nie pozwól osobom niezapoznanym z instrukcją obsługi używać urządzenia. Używaj gniazdka zasilającego tylko z uziemieniem. Przed włączeniem zawsze sprawdź czy części urządzenia nie są zużyte lub czy nie są poluzowane nakrętki, wkręty itp. Montowanie i wymontowanie zestawu nacinająco-formującego z napędem elektrycznym należy dokonywać tylko przy wyłączonym napędzie elektrycznym i po odłączeniu przewodu zasilającego z sieci. Nie wkładaj palców do otworu wrzutowego i wylotowego, gdy urządzenie pracuje. Należy zachować szczególną ostrożność przy montażu, demontażu i myciu zestawu nacinająco formującego (bardzo ostre noże). Na obudowie układu nacinająco formującego znajduje się nalepka tabliczka ostrzegawcza z informacją i znakami bezpieczeństwa w przypadku uszkodzenia jej prosimy zamówić u producenta nową tak, aby zawsze była na urządzeniu widoczna i czytelna.

4 DANE TECHNICZNE Napęd elektryczny: Zasilanie 230V, 735W Obroty lewe i prawe, (używamy tylko lewe obroty) Wielkość otworu wrzutowego 180 x 28mm Szerokość wałków tnących 190mm Wyłącznik przeciążeniowy, (znajduje się nad wyłącznikiem) rys. poniżej. W przypadku zadziałania wyłącznika przeciążeniowego należy wyłączyć oraz wyciągnąć przewód z gniazdka sieciowego, usunąć przyczynę przeciążenia. Po około pięciu min. wcisnąć przycisk wyłącznika przeciążeniowego, podłączyć przewód do gniazdka i uruchomić napęd wyłącznikiem. Układ nacinająco formujący: Wydajność do 400 kotletów, bitek, filetów, steków/godz. 2 wałki z 37 zestawami noży na każdym WARUNKI BEZPIECZEŃSTWA Montaż i demontaż mechanizmu tnącego wykonywać tylko przy wyłączonym napędzie elektrycznym i po odłączeniu wtyczki z gniazdka zasilającego. Nie zanurzać w wodzie napędu elektrycznego a czyścić należy tylko za pomocą suchych i miękkich szmatek. Nie przeciążać urządzenia w czasie pracy nadmierną ilością produktu. Nie używać mięsa z kośćmi lub mięsa zamrożonego. Przy uruchomieniu maszyny należy pokrętło przekręcić w lewo na pozycję FORWARD (zdjęcie Nr.2)

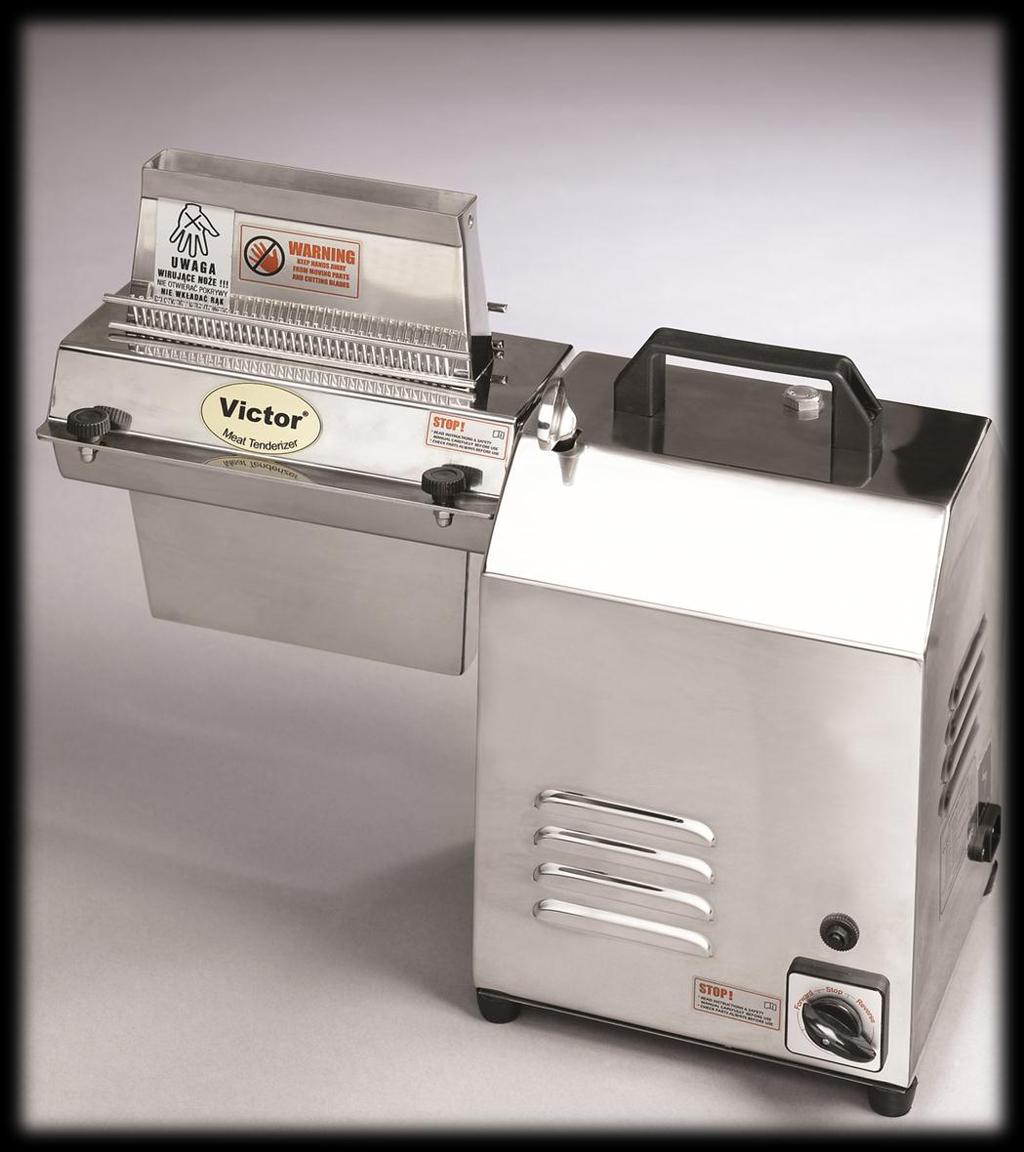

5 (2 Grzebienie).-Zdjęcie nr.1 Poz..Nr. 1) (Cztery czarne pokrętła) 2 z przodu i 2 z tyłu Zdjęcie poz. Nr 3 (Motylek) - zdjęcie pozycja Nr.2 nr.2 Zdjęcie Zdjęcie Nr.2 Uruchamiamy maszynę przekręcając przeciążeniowy Gałką przełącznika w lewo (Do pozycji - Forward) Wyłącznik Zdjęcie Nr.3 łożyska ślizgowe Przed włączeniem do stałej pracy należy usunąć silikon z nakrętki napędu (napędu nie należy odwracać). Silikon zapobiega wyciekowi oleju w przypadku nieprawidłowego ustawienia maszyny.

6 SPIS CZĘŚCI 1. Grzebienie 2szt. 2. Uchwyt mocujący 1szt. 3. Obudowa (górna) 1szt. 4. Pokrętła mocujące górną pokrywę 4szt. 5. Kliny 2szt. 6. Ośka napędowa 1szt. 7. Łożyska ślizgowe (z dużym otworem) 2szt. 8. Zębatki 2szt. 9. Podkładki S-S 2szt. 10. Noże 74szt. 11. Łożyska ślizgowe (z małym otworem) 2szt. 12. Nakrętki (mocujące noże) 2szt. 13. Podkładki S/S (ośka długa) 2szt. 14. Podkładki dystansowe (plastykowe) 72szt. 15. Ośka krótka 1szt. 16. Obudowa dolna 1szt. 17. Podkładki pod łożyska ślizgowe 2szt.
