INSTRUKCJA OBSŁUGI DRUKARKI 3D GATE

Transkrypt

1 INSTRUKCJA OBSŁUGI DRUKARKI 3D GATE dźwignia extrudera X-end lewy wyłącznik krańcowy osi Z sprzęgło osi Z lewe nakrętka radełkowana stołu grzejnego gniazdo karty SD gniazdo USB extruder wiatraczek chłodzący extrudera X-end prawy sprzęgło osi Z prawe stół grzejny dolna formatka stołu grzejnego

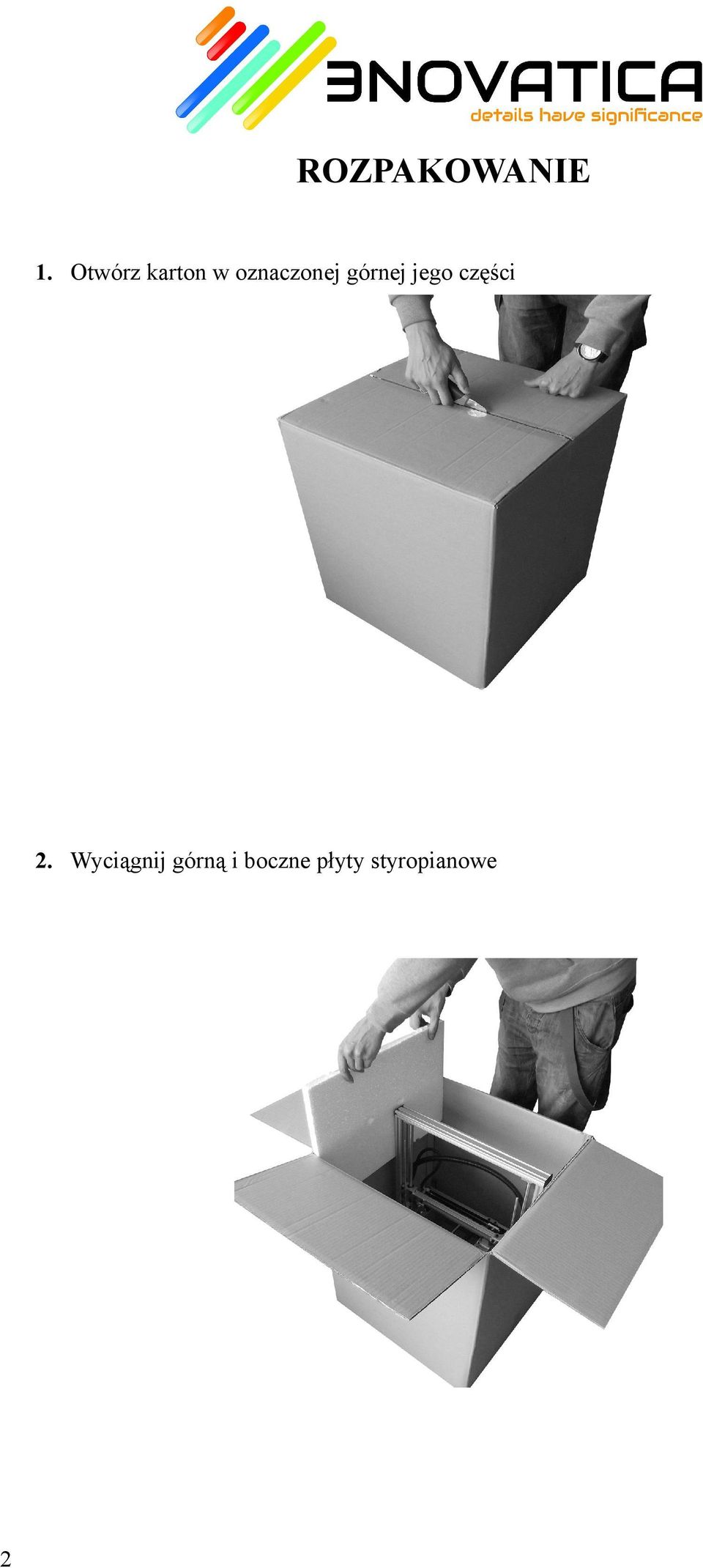

2 ROZPAKOWANIE 1. Otwórz karton w oznaczonej górnej jego części 2. Wyciągnij górną i boczne płyty styropianowe 2

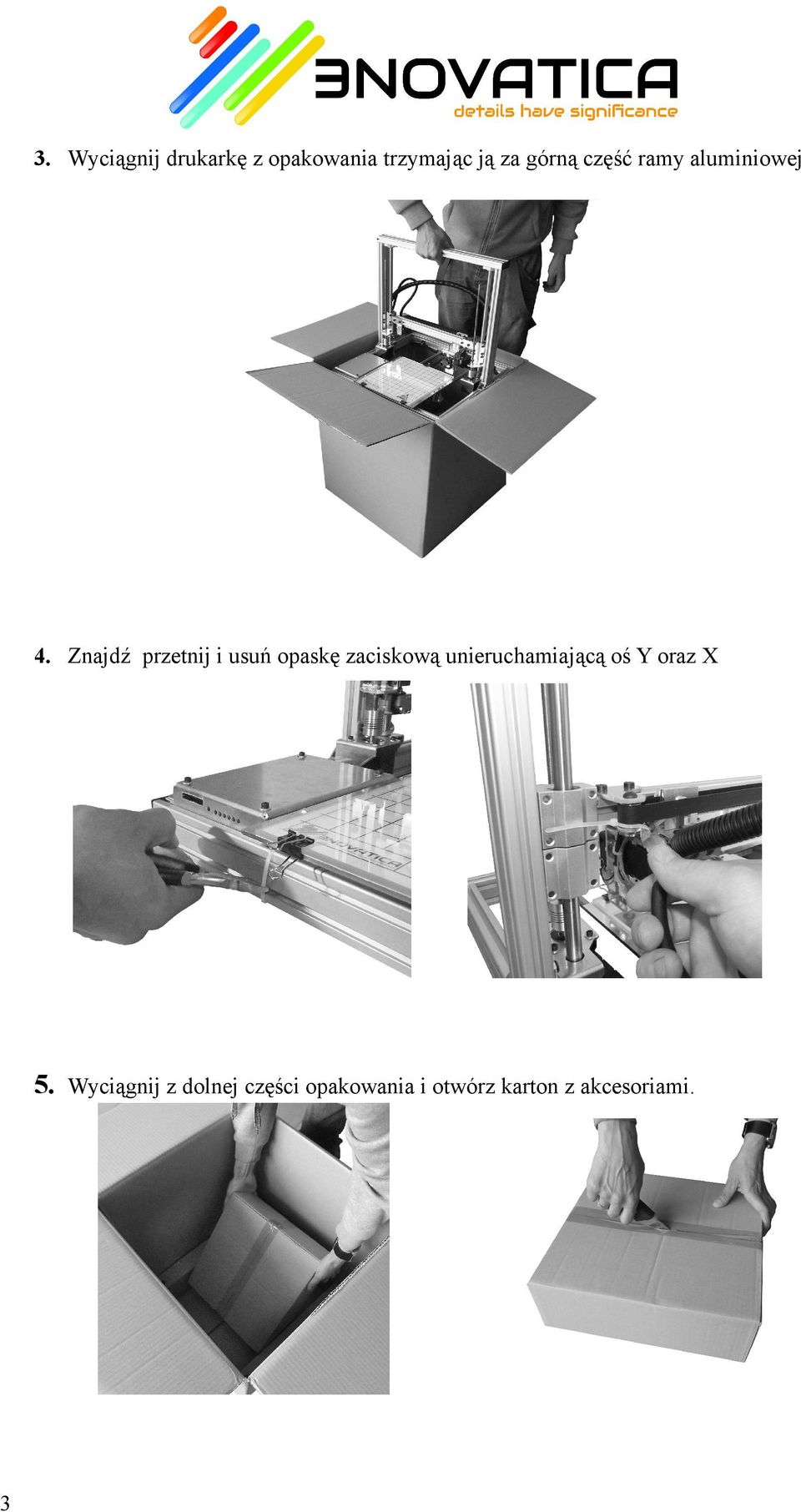

3 3. Wyciągnij drukarkę z opakowania trzymając ją za górną część ramy aluminiowej 4. Znajdź przetnij i usuń opaskę zaciskową unieruchamiającą oś Y oraz X 5. 3 Wyciągnij z dolnej części opakowania i otwórz karton z akcesoriami.

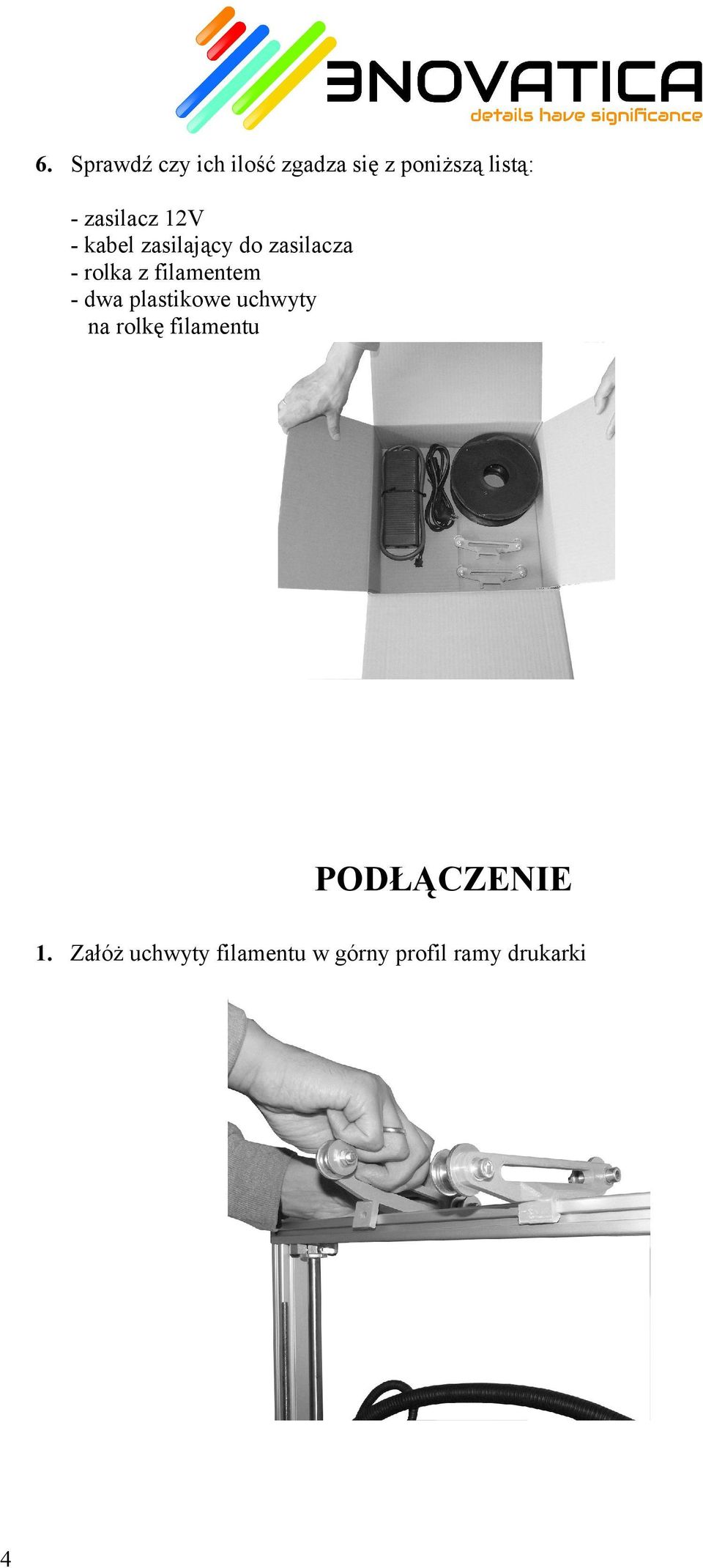

4 6. Sprawdź czy ich ilość zgadza się z poniższą listą: - zasilacz 12V - kabel zasilający do zasilacza - rolka z filamentem - dwa plastikowe uchwyty na rolkę filamentu PODŁĄCZENIE 1. Załóż uchwyty filamentu w górny profil ramy drukarki 4

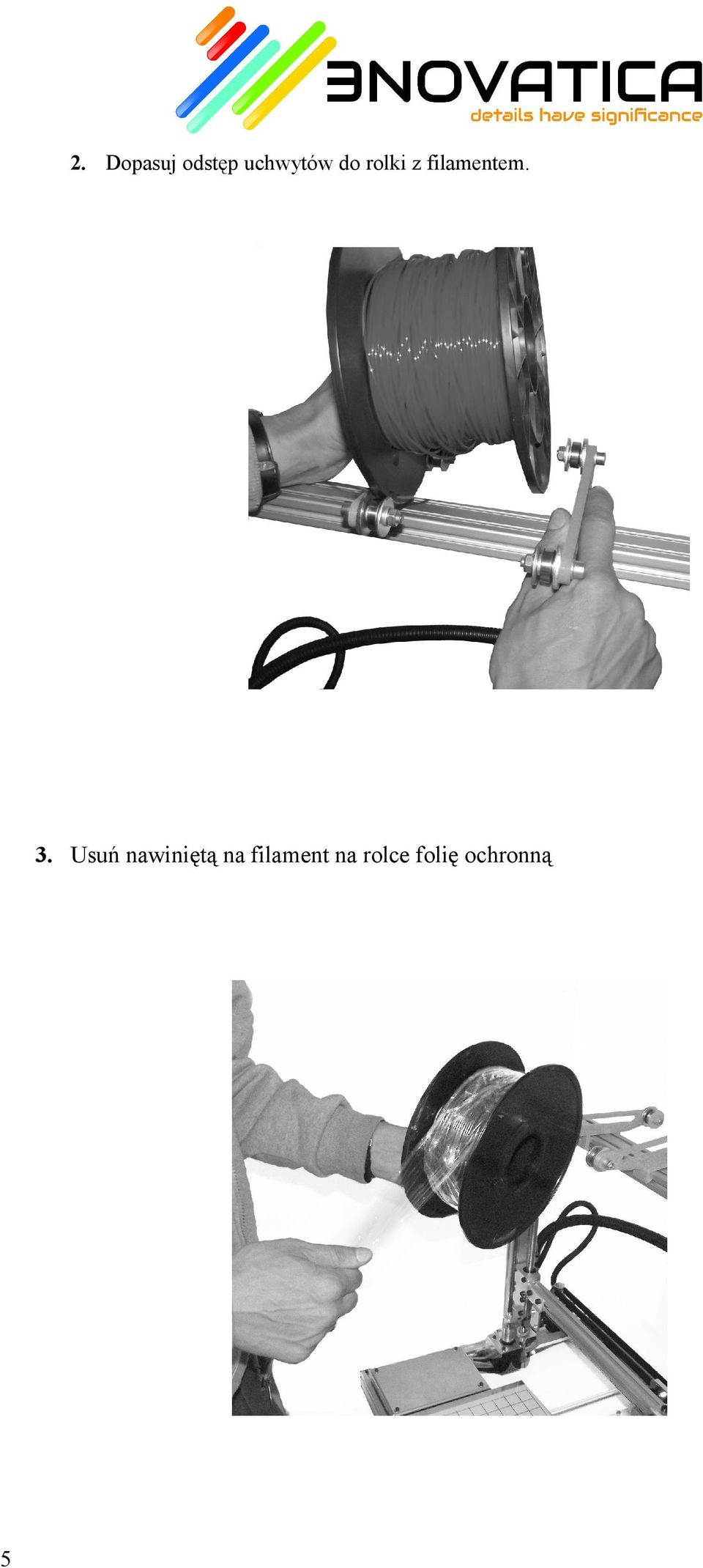

5 2. Dopasuj odstęp uchwytów do rolki z filamentem. 3. Usuń nawiniętą na filament na rolce folię ochronną 5

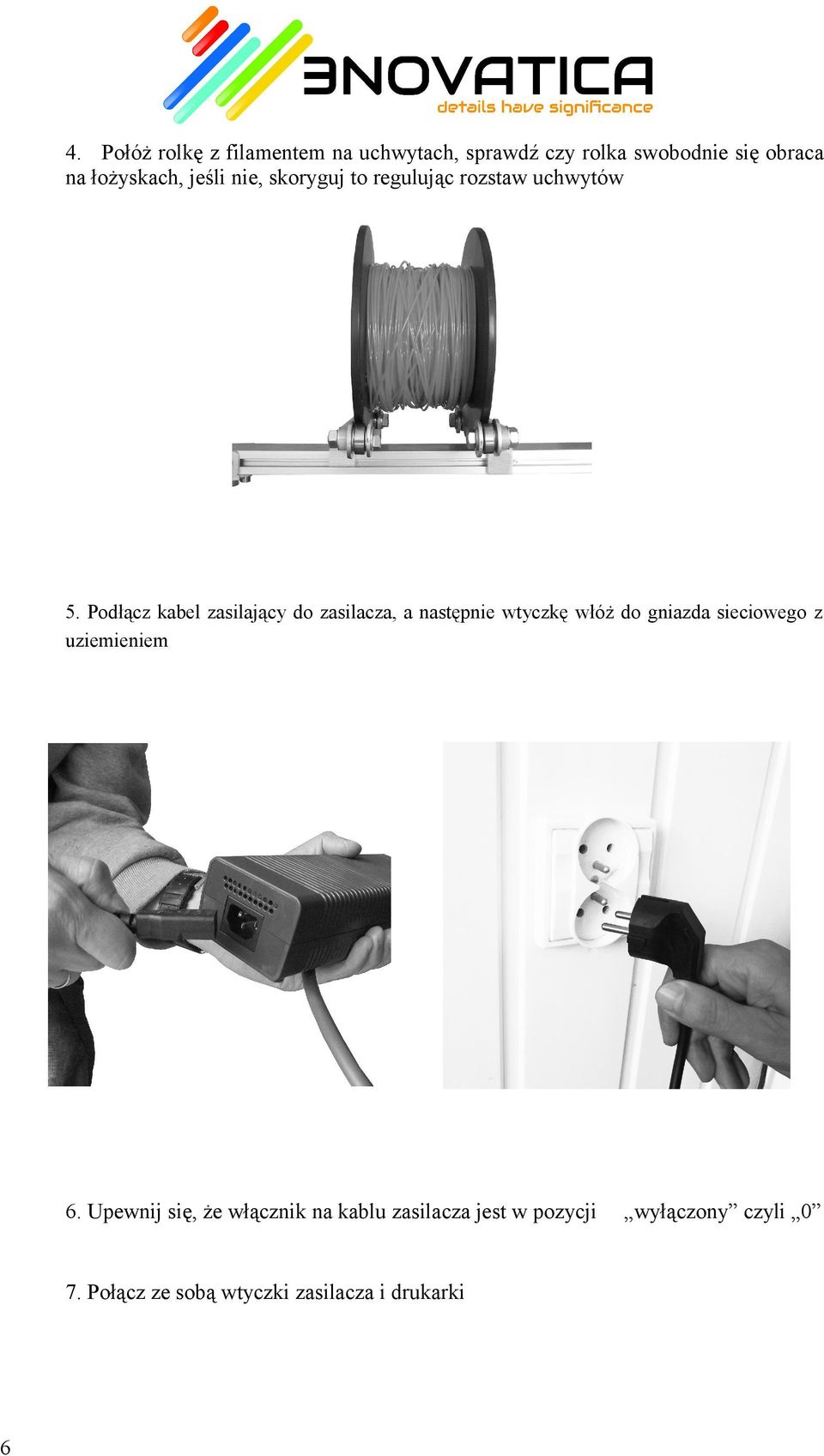

6 4. Połóż rolkę z filamentem na uchwytach, sprawdź czy rolka swobodnie się obraca na łożyskach, jeśli nie, skoryguj to regulując rozstaw uchwytów 5. Podłącz kabel zasilający do zasilacza, a następnie wtyczkę włóż do gniazda sieciowego z uziemieniem 6. Upewnij się, że włącznik na kablu zasilacza jest w pozycji 7. Połącz ze sobą wtyczki zasilacza i drukarki 6 wyłączony czyli 0

7 8. Wsuń kabel USB do gniazda znajdującego się na elektronice; drugi koniec w gniazdo USB komputera 9. Włącz zasilanie włącznikiem na kablu zasilacza włącznik w pozycji włączony czyli Nałóż kawałek gąbki na filament, który na bieżąco będzie czyścić filament z ewentualnego osadzającego się kurzu 11. Naciśnij dźwignię extrudera w dół i wsuń żyłkę filamentu przez dziurkę obudowy extrudera do otworu w głowicy. Dla lepszej widoczności, możesz przekręcić wiatraczek w prawą stronę, a po wsunięciu filamentu przekręć go do pierwotnej pozycji. 7

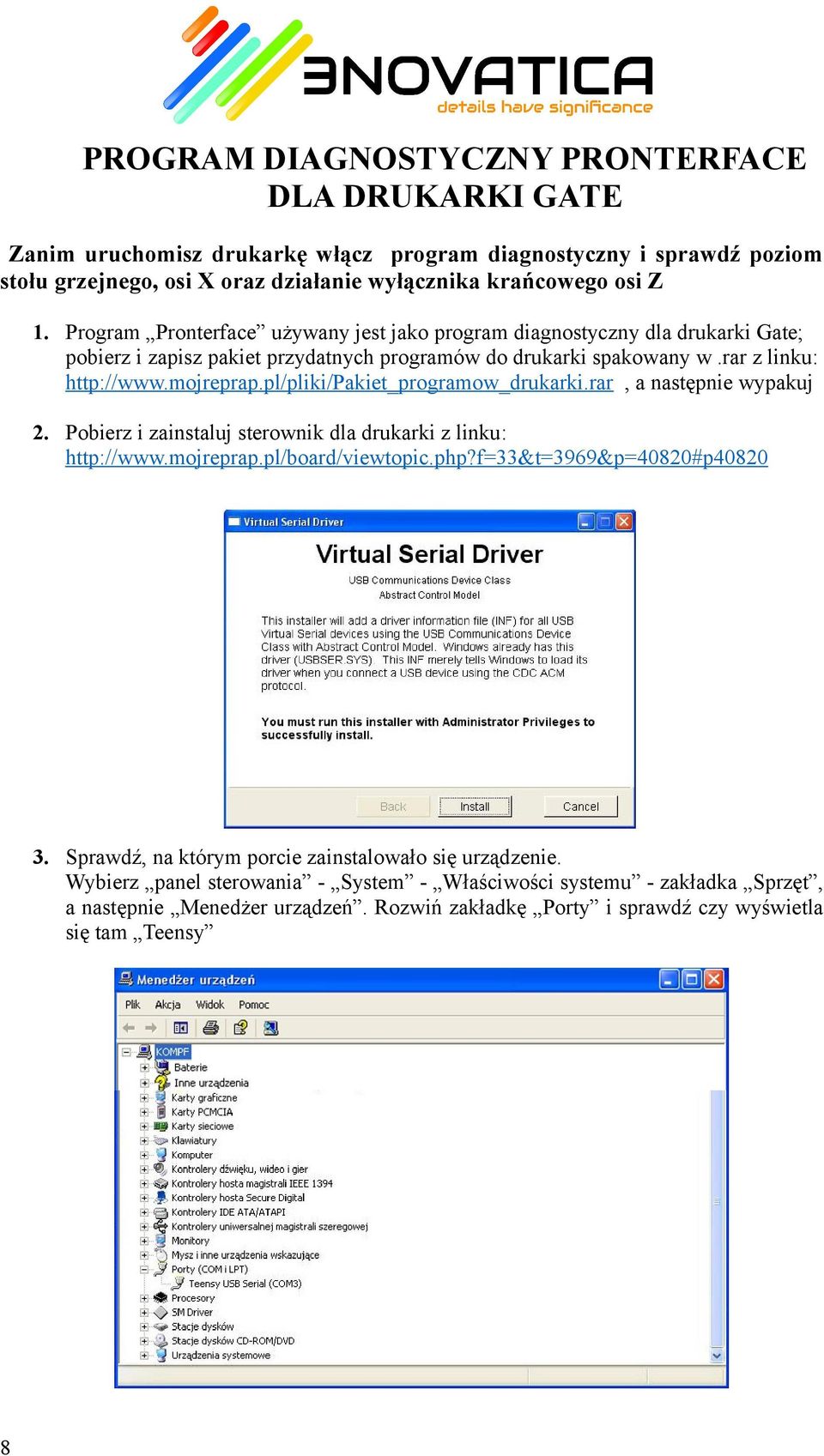

8 PROGRAM DIAGNOSTYCZNY PRONTERFACE DLA DRUKARKI GATE Zanim uruchomisz drukarkę włącz program diagnostyczny i sprawdź poziom stołu grzejnego, osi X oraz działanie wyłącznika krańcowego osi Z 1. Program Pronterface używany jest jako program diagnostyczny dla drukarki Gate; pobierz i zapisz pakiet przydatnych programów do drukarki spakowany w.rar z linku: a następnie wypakuj 2. Pobierz i zainstaluj sterownik dla drukarki z linku: 3. Sprawdź, na którym porcie zainstalowało się urządzenie. Wybierz panel sterowania - System - Właściwości systemu - zakładka Sprzęt, a następnie Menedżer urządzeń. Rozwiń zakładkę Porty i sprawdź czy wyświetla się tam Teensy 8

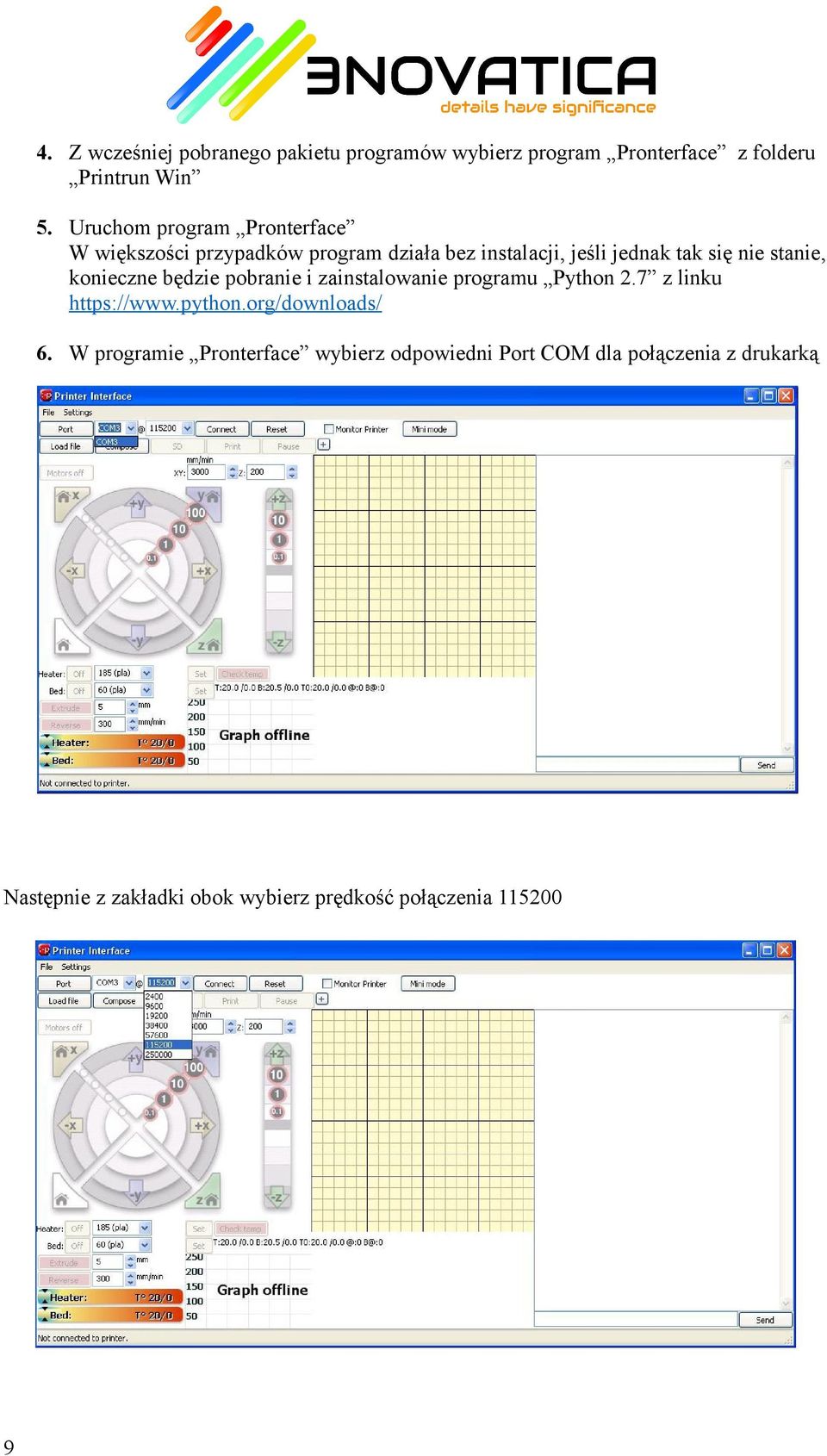

9 4. Z wcześniej pobranego pakietu programów wybierz program Pronterface z folderu Printrun Win 5. Uruchom program Pronterface W większości przypadków program działa bez instalacji, jeśli jednak tak się nie stanie, konieczne będzie pobranie i zainstalowanie programu Python 2.7 z linku 6. W programie Pronterface wybierz odpowiedni Port COM dla połączenia z drukarką Następnie z zakładki obok wybierz prędkość połączenia

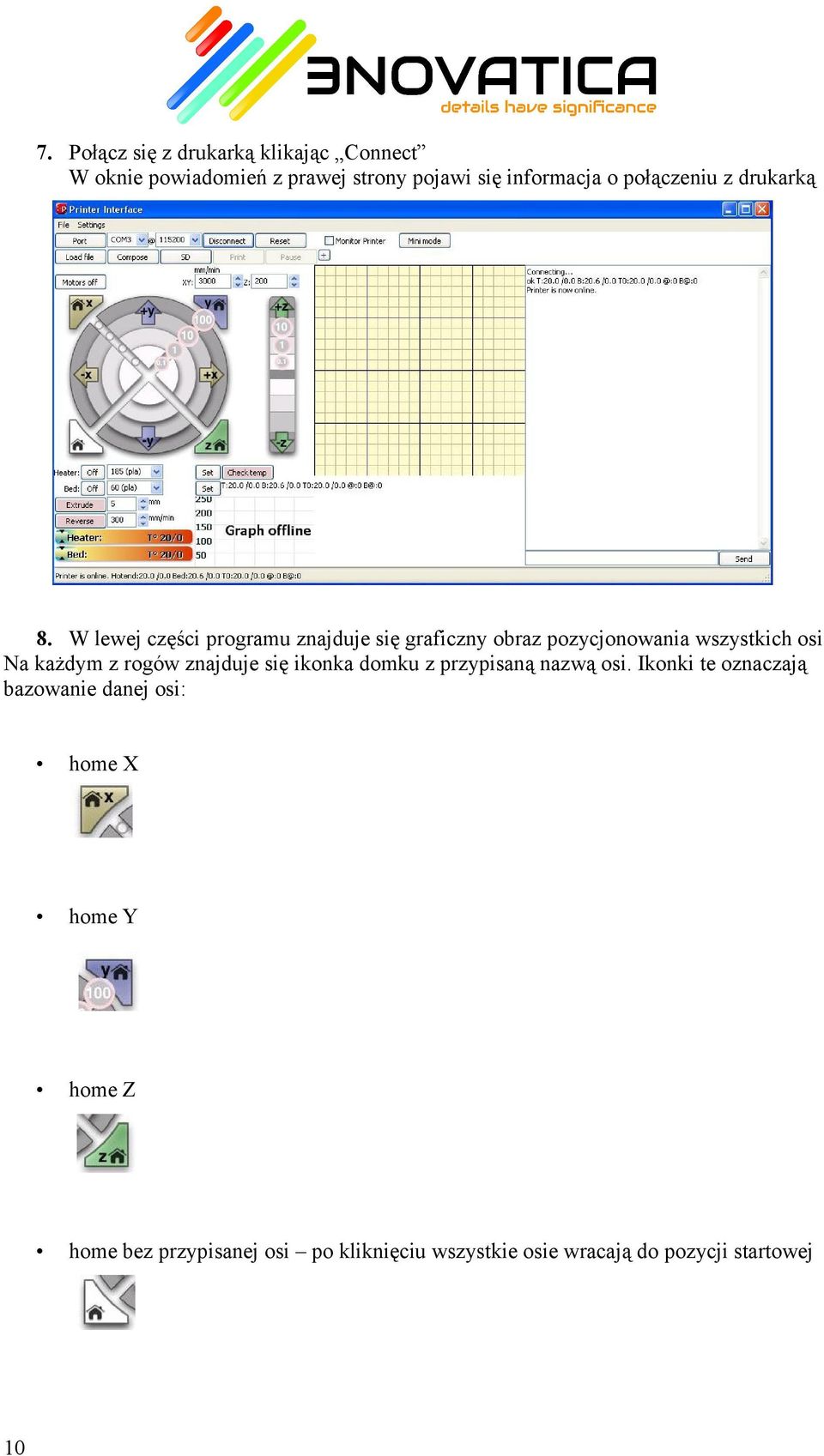

10 7. Połącz się z drukarką klikając Connect W oknie powiadomień z prawej strony pojawi się informacja o połączeniu z drukarką 8. W lewej części programu znajduje się graficzny obraz pozycjonowania wszystkich osi Na każdym z rogów znajduje się ikonka domku z przypisaną nazwą osi. Ikonki te oznaczają bazowanie danej osi: 10 home X home Y home Z home bez przypisanej osi po kliknięciu wszystkie osie wracają do pozycji startowej

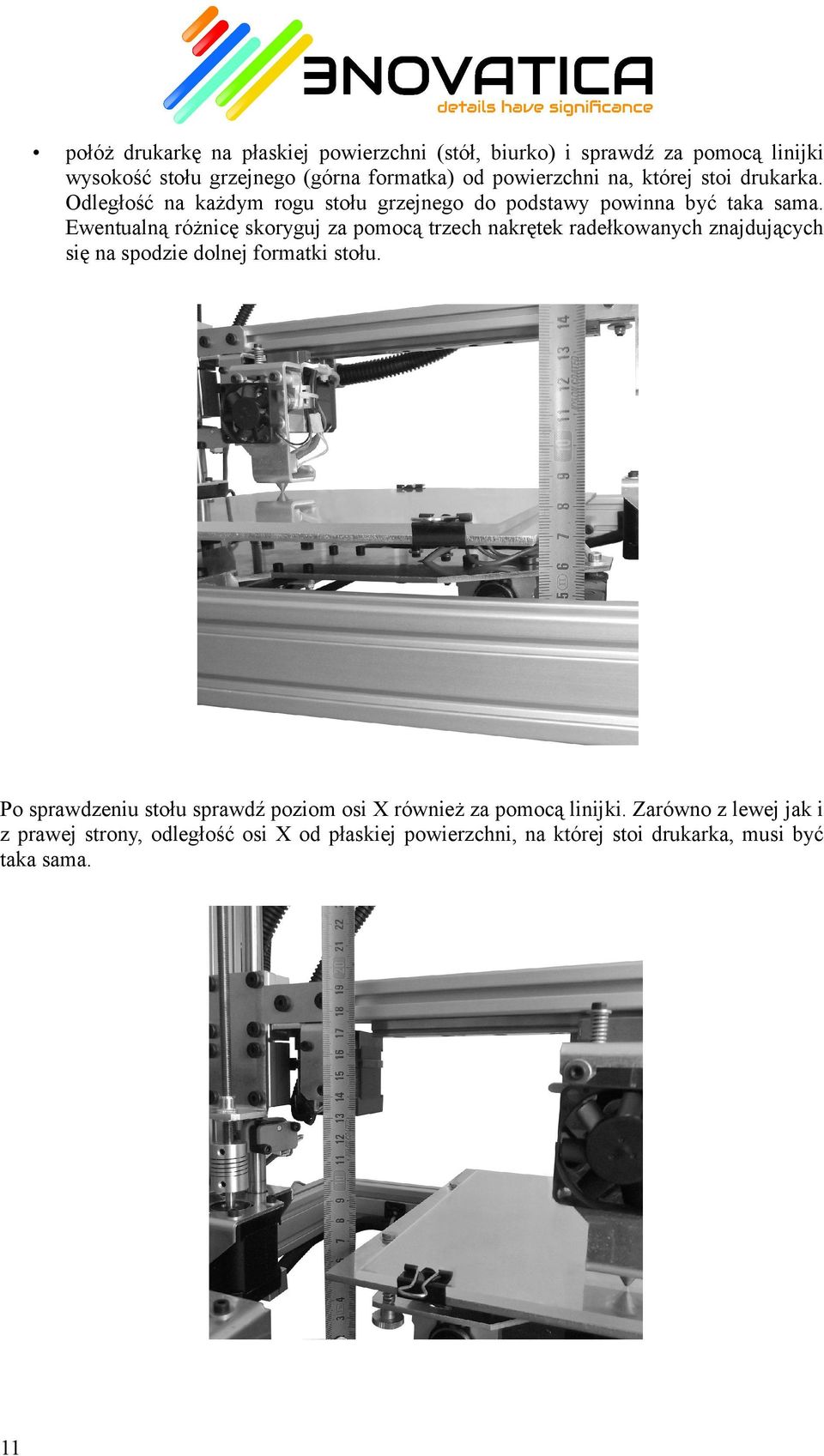

11 połóż drukarkę na płaskiej powierzchni (stół, biurko) i sprawdź za pomocą linijki wysokość stołu grzejnego (górna formatka) od powierzchni na, której stoi drukarka. Odległość na każdym rogu stołu grzejnego do podstawy powinna być taka sama. Ewentualną różnicę skoryguj za pomocą trzech nakrętek radełkowanych znajdujących się na spodzie dolnej formatki stołu. Po sprawdzeniu stołu sprawdź poziom osi X również za pomocą linijki. Zarówno z lewej jak i z prawej strony, odległość osi X od płaskiej powierzchni, na której stoi drukarka, musi być taka sama. 11

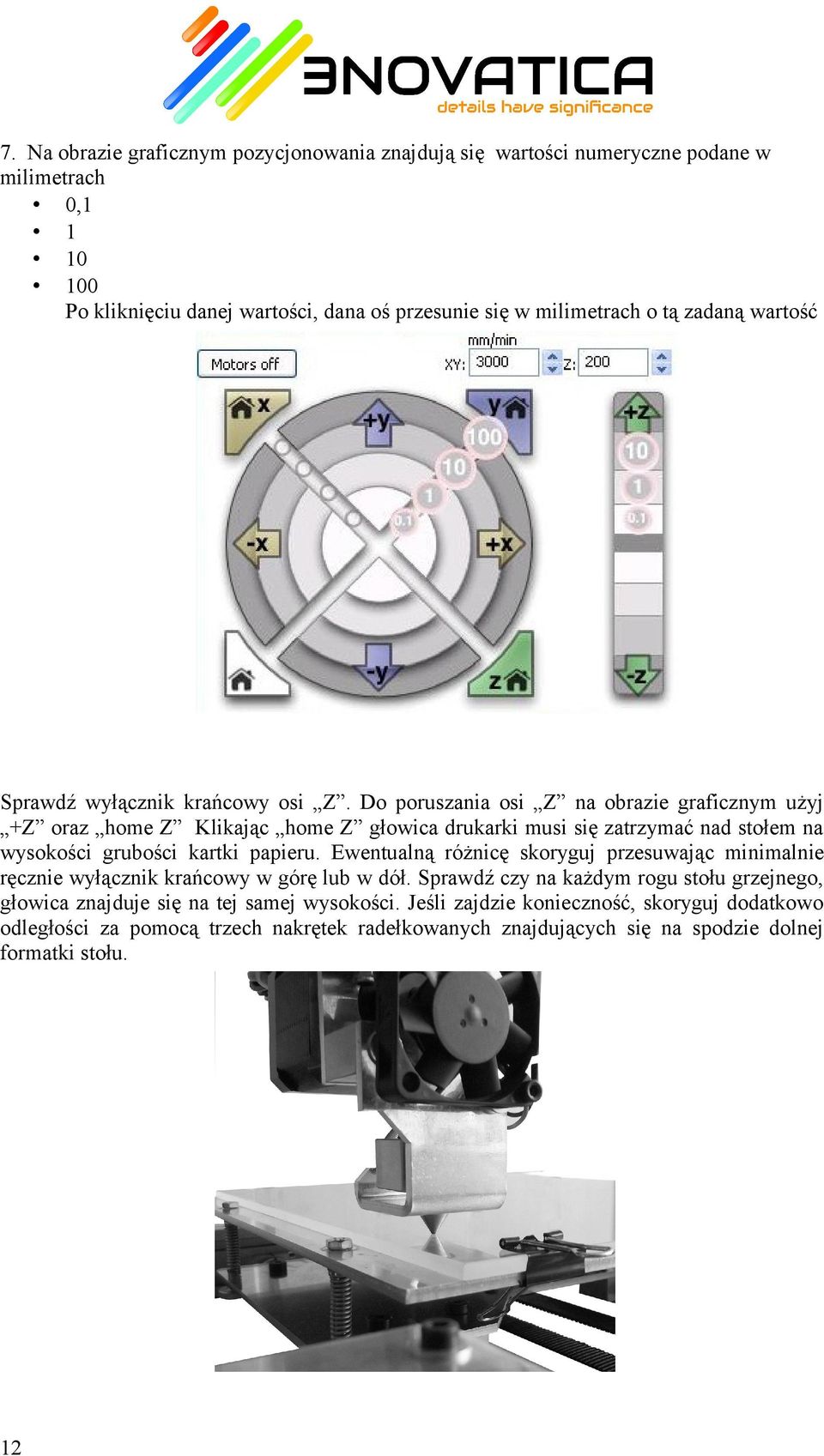

12 7. Na obrazie graficznym pozycjonowania znajdują się wartości numeryczne podane w milimetrach 0, Po kliknięciu danej wartości, dana oś przesunie się w milimetrach o tą zadaną wartość Sprawdź wyłącznik krańcowy osi Z. Do poruszania osi Z na obrazie graficznym użyj +Z oraz home Z Klikając home Z głowica drukarki musi się zatrzymać nad stołem na wysokości grubości kartki papieru. Ewentualną różnicę skoryguj przesuwając minimalnie ręcznie wyłącznik krańcowy w górę lub w dół. Sprawdź czy na każdym rogu stołu grzejnego, głowica znajduje się na tej samej wysokości. Jeśli zajdzie konieczność, skoryguj dodatkowo odległości za pomocą trzech nakrętek radełkowanych znajdujących się na spodzie dolnej formatki stołu. 12

13 8. Poniżej znajdują się ustawienia temperatur dla głowicy drukującej oraz stołu grzejnego aby włączyć grzanie głowicy drukującej, w linijce Heater w okienku wybieramy przykładową temperaturę dla materiału PLA lub ABS, albo wpisujemy ją ręcznie, a następnie klikamy Set. Rozpocznie się rozgrzewanie głowicy drukującej aby włączyć grzanie stołu grzejnego w linijce Bed w okienku wybieramy przykładową temperaturę dla materiału PLA lub ABS, albo wpisujemy ją ręcznie, a następnie klikamy Set. Rozpocznie się rozgrzewanie stołu grzejnego Aby wyłączyć grzanie głowicy lub stołu, w odpowiedniej linijce klikamy Off Grzanie natychmiast zostanie wyłączone. Temperatura podana jest w stopniach Celsjusza Poniżej jest graficzny podgląd wysokości temperatury podawany w czasie rzeczywistym, aby go włączyć należy w górnej części programu zaznaczyć opcję Monitor Printer Pod linijkami ustawień temperatury dla głowicy i stołu znajdują się dwa przyciski - Extrude oraz Reverse. Extrude - opcja ta służy do przeładowania filamentu w głowicy. Po prawej stronie jest możliwość podania ilości milimetrów filamentu, jaka ma zostać wciągnięta do głowicy Reverse opcja służy to wycofania filamentu z głowicy. Po prawej stronie jest możliwość podania prędkości wysuwania filamentu w milimetrach na minutę. Po zakończeniu kalibracji mającej na celu sprawdzenie poziomu stołu grzejnego, osi X oraz działania wyłącznika krańcowego osi Z możesz przejść do dalszego etapu. *Kalibrację należy przeprowadzić profilaktycznie raz w miesiącu oraz po każdym przeniesieniu urządzenia z punktu A do punktu B 13

14 12. Przygotuj powierzchnię stołu grzejnego w zależności od materiału jakim chcesz drukować. 14 dla wydruku z PLA - wyczyść szybę stołu mleczkiem czyszczącym np. do glazury by pozbyć się ewentualnego kurzu, tłustych plam oraz odcisków po palcach, a następnie przetrzyj szybę octem by uzyskać efekt tępego tarcia dla wydruku z ABS - wyczyść szybę stołu acetonem by pozbyć się ewentualnego kurzu, tłustych plam oraz odcisków po palcach, następnie posmaruj szybę sokiem z ABS Sok z ABS możesz łatwo przygotować wlewając trochę acetonu do słoika i dodając kawałki filamentu ABS, który łatwo rozpuszcza się w acetonie. Przygotowany sok powinien mieć gęstość płynu do naczyń. Im więcej dodasz kawałków z ABS do acetonu, tym większa będzie gęstość otrzymanego soku z ABS.

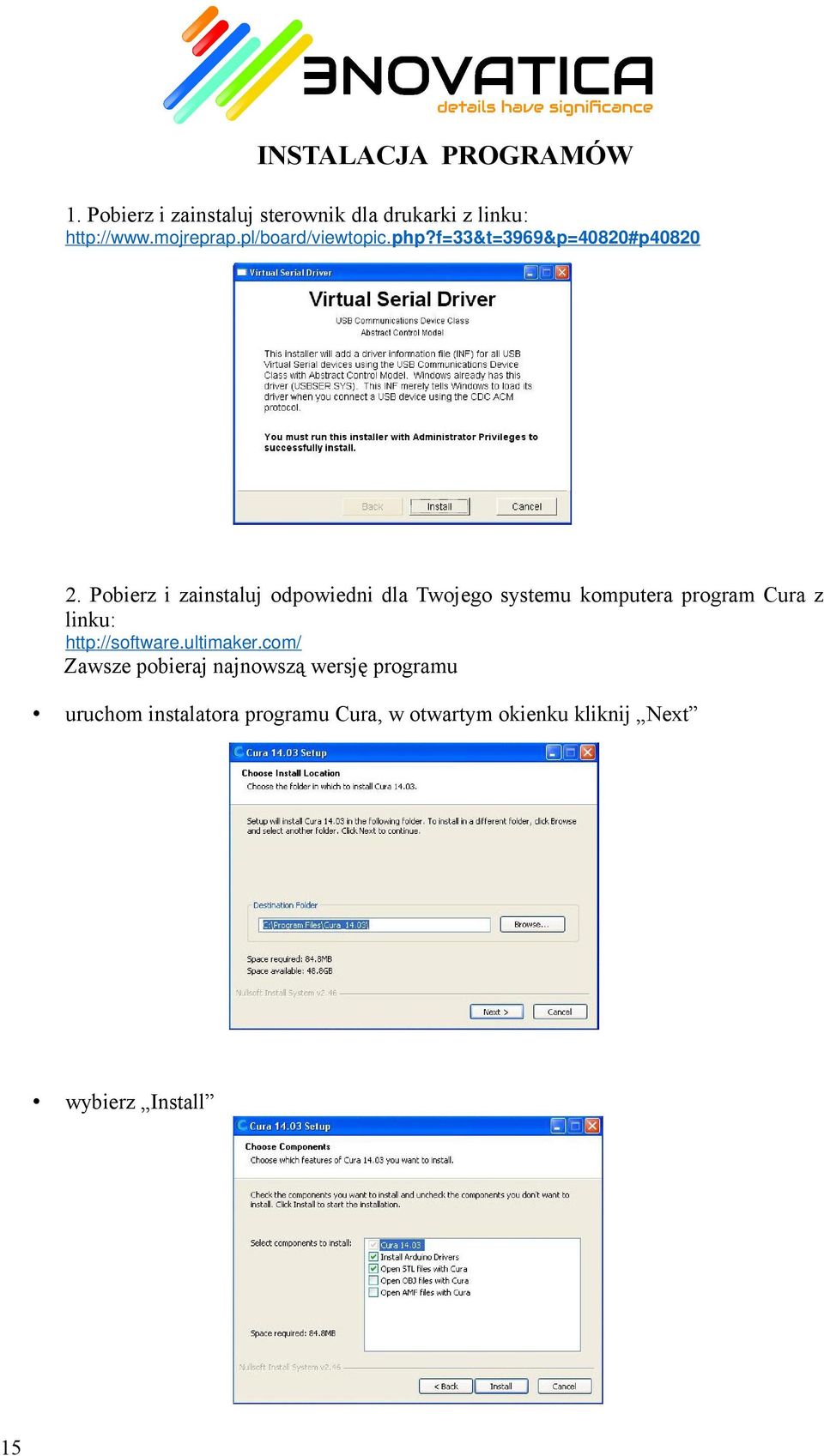

15 INSTALACJA PROGRAMÓW 1. Pobierz i zainstaluj sterownik dla drukarki z linku: 2. Pobierz i zainstaluj odpowiedni dla Twojego systemu komputera program Cura z linku: Zawsze pobieraj najnowszą wersję programu 15 uruchom instalatora programu Cura, w otwartym okienku kliknij Next wybierz Install

16 16 rozpocznie się instalacja programu Cura otworzy się kolejne okienko instalatora sterowników; kliknij Dalej następnie w tym samym okienku kliknij Zakończ

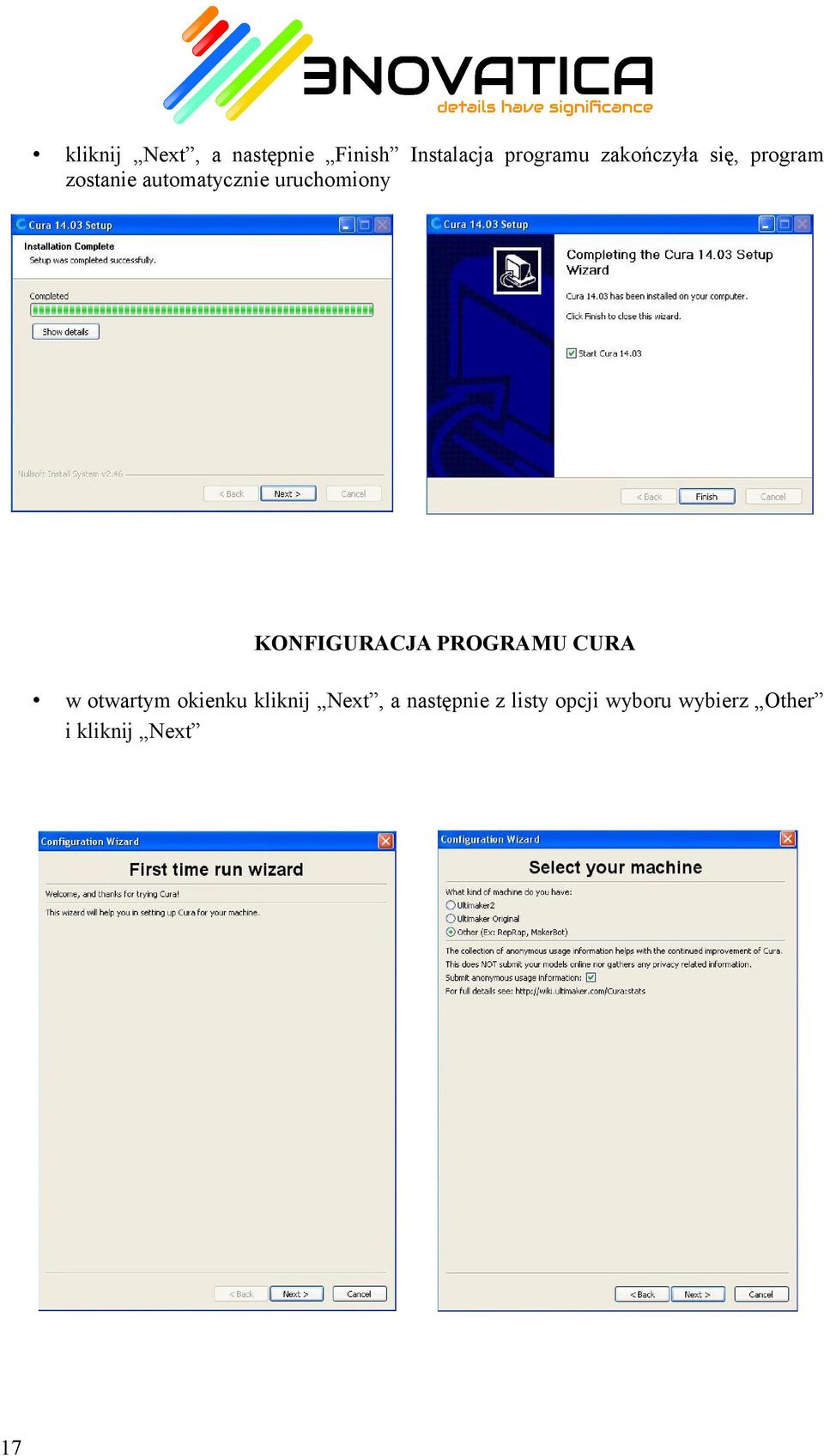

17 kliknij Next, a następnie Finish Instalacja programu zakończyła się, program zostanie automatycznie uruchomiony KONFIGURACJA PROGRAMU CURA 17 w otwartym okienku kliknij Next, a następnie z listy opcji wyboru wybierz Other i kliknij Next

18 18 w kolejnym etapie, z listy opcji wyboru wybierz Custom i następnie kliknij Next kolejny etap to podanie ustawień dla drukarki, wpisz wartości tak jak na poniższym rysunku i kliknij Finish. Zanim zakończysz ten etap wybierając Finish sprawdź czy dokładnie wpisałeś podane wartości.

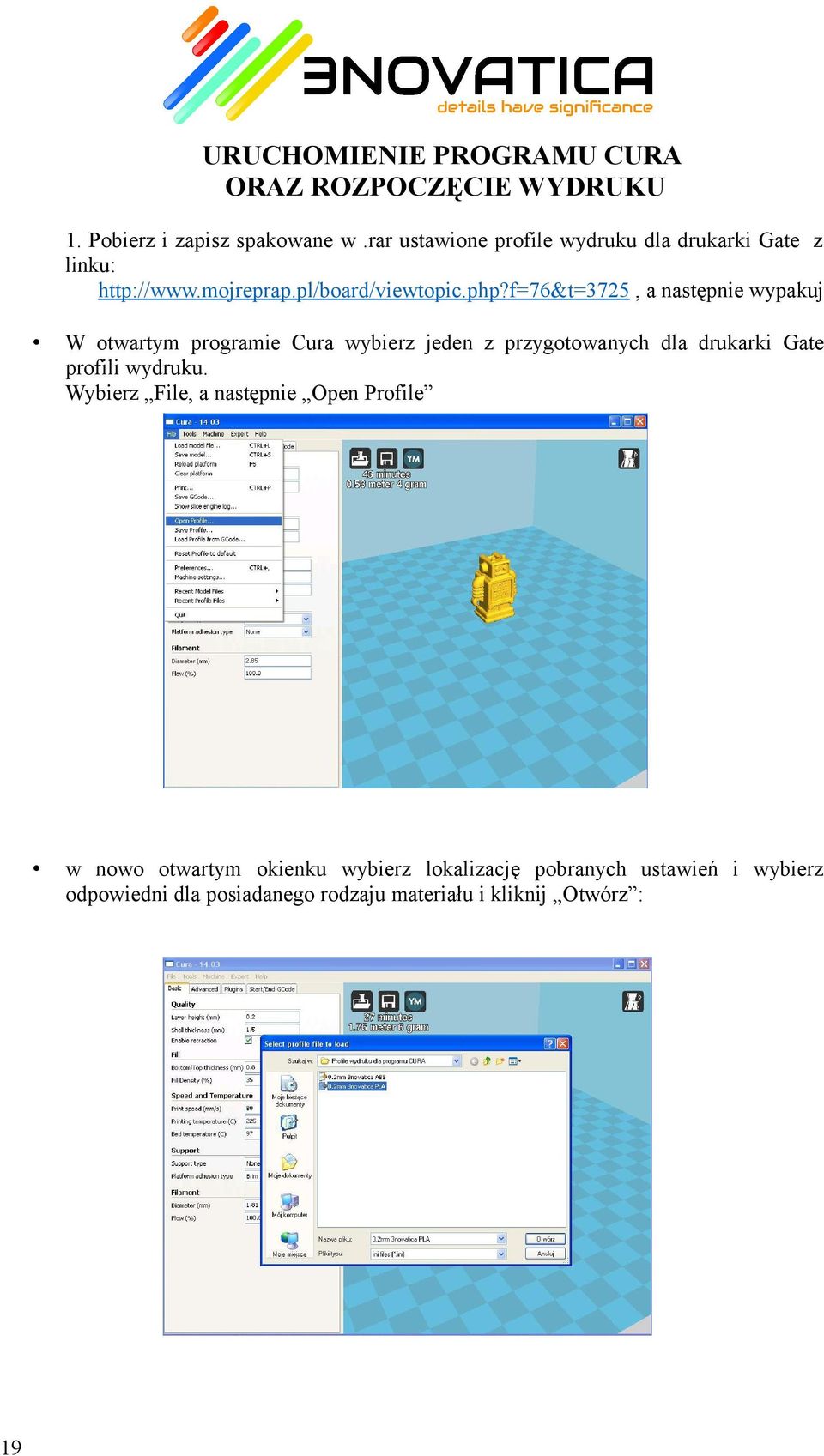

19 URUCHOMIENIE PROGRAMU CURA ORAZ ROZPOCZĘCIE WYDRUKU 1. Pobierz i zapisz spakowane w.rar ustawione profile wydruku dla drukarki Gate z linku: a następnie wypakuj 19 W otwartym programie Cura wybierz jeden z przygotowanych dla drukarki Gate profili wydruku. Wybierz File, a następnie Open Profile w nowo otwartym okienku wybierz lokalizację pobranych ustawień i wybierz odpowiedni dla posiadanego rodzaju materiału i kliknij Otwórz :

20 20 profil został załadowany, z lewej strony widoczne są wartości dotyczące temperatury, prędkości itp. z parwej strony na wizualizacji stołu drukarki znajduje się wbudowany model stl programu Cura. Usuń go na stałe klikając na nim prawym przyciskiem myszki i wybierz Delete object

21 21 w programie Cura kliknij Machine, wybierz Machine settings, następnie w dziale Communication settings w zakładce Serial Port wybierz odpowiedni COM Port w tym samym dziale z kolejnej zakładki Baudrate wybierz prędkość połączenia , a następnie zatwierdź klikając OK

22 3. załaduj obiekt w formacie.stl, który chcesz wydrukować - wybierz File, a następnie Load model file w nowo otwartym oknie zlokalizuj plik, zaznacz go i kliknij Otwórz Plik w formacie.stl można również przenieść myszką bezpośrednio na wizualizację stołu w programie Cura. 22

23 23 Model do wdruku jest już widoczny na stole; aby rozpocząć wydruk, z widocznych na górze przycisków wybierz Print with USB otworzy się okienko z informacją o połączeniu i danymi o temperaturach. Drukarka rozpoczyna grzanie stołu i głowicy i po osiągnięciu zadanej temperatury wydruk rozpocznie się automatycznie

24 2. Po zakończeniu drukowania, odłącz drukarkę od sieci przy użyciu wyłącznika na przewodzie zasilacza 3. Wydrukowany model należy zdjąć ze stołu dopiero po jego ostygnięciu w celu uniknięcia poparzenia. Model lekko oderwij od powierzchni stołu grzejnego. Jeśli model zbyt mocno trzyma się stołu można go zdjąć przy użyciu szpachelki. Pamiętaj by zachować ostrożność i się nie skaleczyć. 4. Po wydruku wyczyść stół acetonem, a jeśli chcesz drukować filamentem PLA, wyczyść stół grzejny tak jak w pierwszym zagadnieniu punktu 12 na 14 stronie instrukcji obsługi drukarki 3D Gate 5. Jeśli chcesz zmienić filament, zaraz po zakończeniu wydruku póki głowica jest jeszcze gorąca, naciśnij dźwignię extrudera w dół jak w punkcie 11 i wyciągnij żyłkę filamentu do góry Więcej odpowiedzi i porad znajdziesz w naszym FAQ pod adresem: Zapraszamy do kopalni wiedzy jakim jest nasze forum pod adresem: 24
