1 instrukcja obsługi drukarki 3D

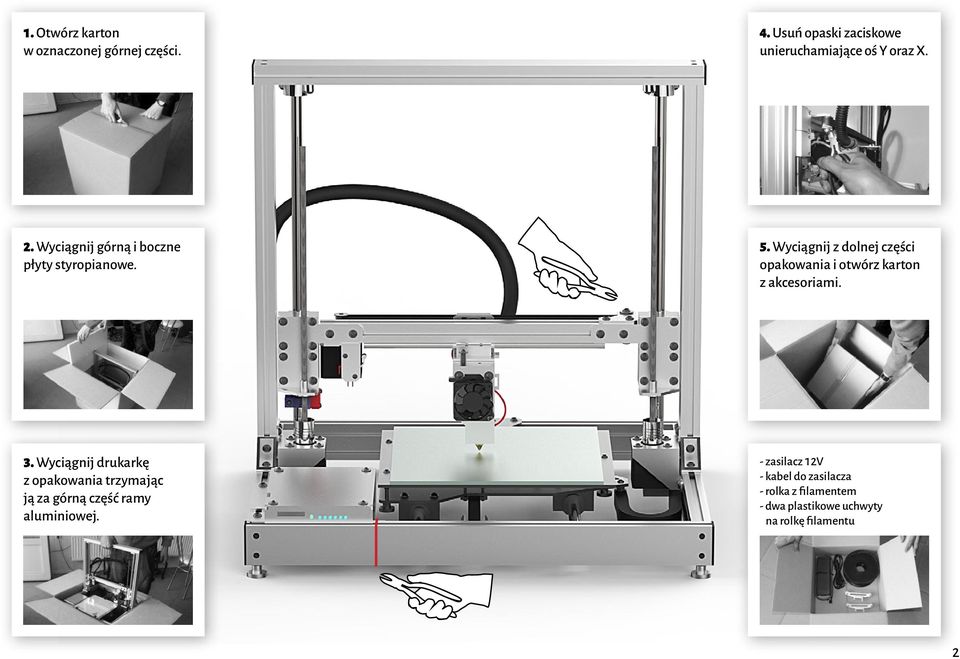

2 1. Otwórz karton w oznaczonej górnej części. 4. Usuń opaski zaciskowe unieruchamiające oś Y oraz X. 2. Wyciągnij górną i boczne płyty styropianowe. 5. Wyciągnij z dolnej części opakowania i otwórz karton z akcesoriami. 3. Wyciągnij drukarkę z opakowania trzymając ją za górną część ramy aluminiowej. - zasilacz 12V - kabel do zasilacza - rolka z filamentem - dwa plastikowe uchwyty na rolkę filamentu 2

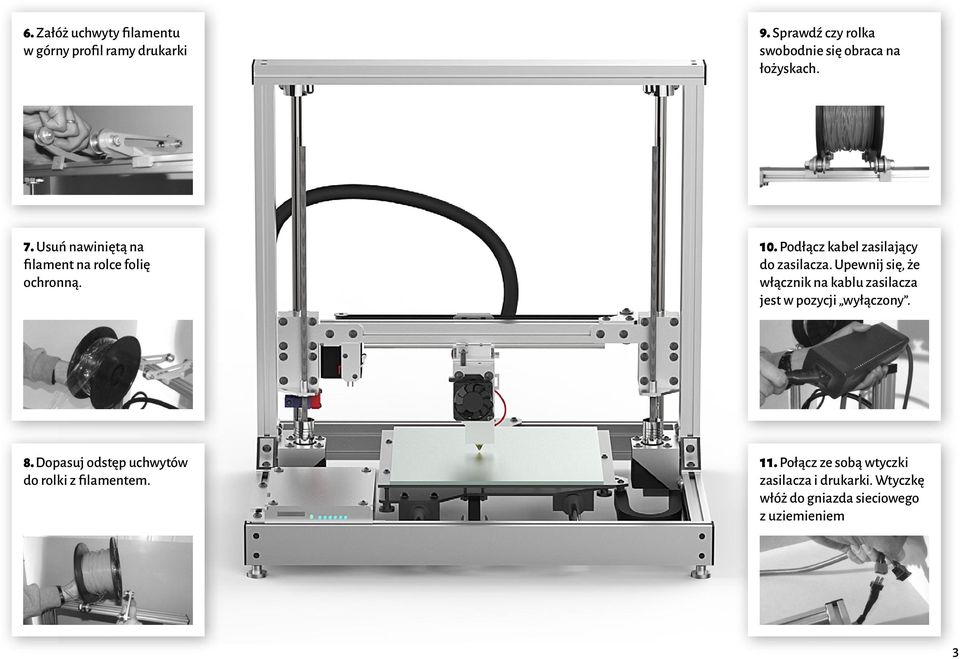

3 6. Załóż uchwyty filamentu w górny profil ramy drukarki 9. Sprawdź czy rolka swobodnie się obraca na łożyskach. 7. Usuń nawiniętą na filament na rolce folię ochronną. 10. Podłącz kabel zasilający do zasilacza. Upewnij się, że włącznik na kablu zasilacza jest w pozycji wyłączony. 8. Dopasuj odstęp uchwytów do rolki z filamentem. 11. Połącz ze sobą wtyczki zasilacza i drukarki. Wtyczkę włóż do gniazda sieciowego z uziemieniem 3

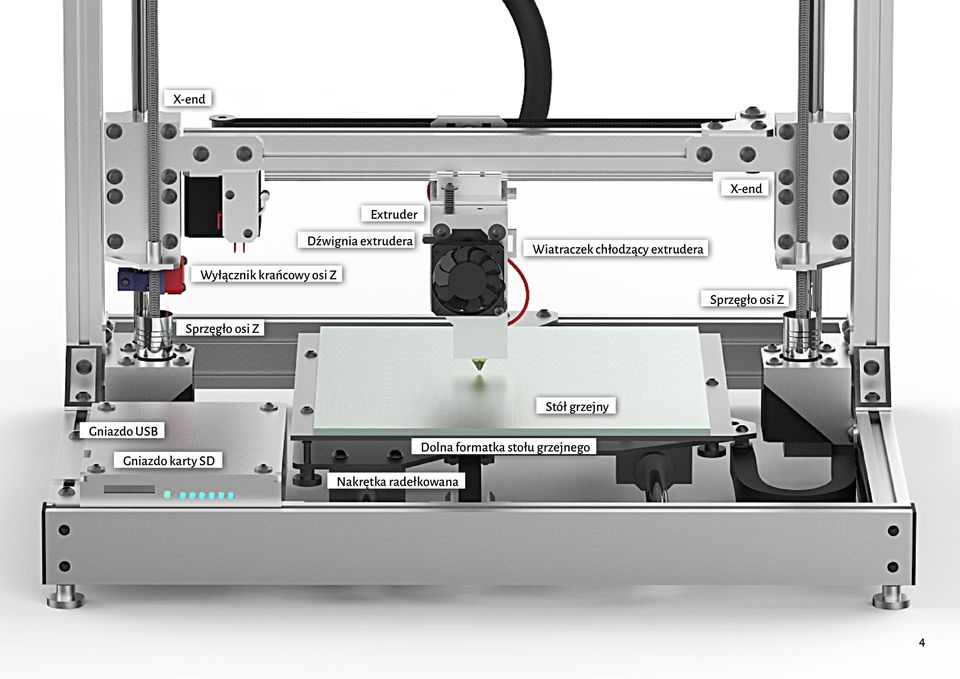

4 X-end X-end Extruder Dźwignia extrudera Wyłącznik krańcowy osi Z Sprzęgło osi Z Wiatraczek chłodzący extrudera Sprzęgło osi Z Gniazdo USB Gniazdo karty SD Nakrętka radełkowana Stół grzejny Dolna formatka stołu grzejnego 4

5 12. Połóż drukarkę na płaskiej powierzchni (stół, biurko) i sprawdź za pomocą linijki wysokość stołu grzejnego (górna formatka) od powierzchni, na której stoi drukarka. Odległość na każdym rogu stołu grzejnego do podstawy powinna być taka sama. Ewentualną różnicę skoryguj za pomocą trzech nakrętek radełkowanych znajdujących się na spodzie dolnej formatki stołu. 13. Po sprawdzeniu stołu sprawdź poziom osi X również za pomocą linijki. Zarówno z lewej jak i z prawej strony, odległość osi X od płaskiej powierzchni, na której stoi drukarka, musi być taka sama. 5

6 14. Nałóż kawałek gąbki na filament, który na bieżąco będzie czyścić filament z osadzającego się kurzu. 15. Naciśnij dźwignię extrudera i wsuń żyłkę filamentu przez otwór obudowy do głowicy. 6

7 16. Pobierz oprogramowanie do obsługi drukarki 3novatica Repetier Host. 19. Sprawdź, na którym porcie (COM) zainstalowałeś urządzenie. Wybierz: Panel sterowania System Właściwości systemu zakładka Sprzęt Menedżer urządzeń. Rozwiń zakładkę Porty. Znajdź Teensy USB Serial. 17. Rozpocznij instalację 3novatica Repetier Host. Program posiada ustawione parametry specjalnie dla drukarki GATE. 18. Pod koniec instalacji oprogramowania 3novatica Repetier Host instalator otworzy nowe okno z kreatorem instalacji sterowników do drukarki. Należy nacisnąć Install. 7

8 20. Uruchom program i przejdź do zakładki Ustawienia Drukarki. 23. W prawej części programu znajduje się graficzny obraz pozycjonowania osi. 21. Wybierz odpowiedni Port COM dla połączenia z drukarką i naciśnij OK. Ikona domku (X), ustawia wózek z extruderem po lewej stronie drukarki. Ustawia stolik w tylnej części drukarki. 22. Naciśnij Połącz (ikona w lewym górnym rogu programu). Wszystkie osie wracają do pozycji startowej Ustawia oś Z w najniższym punkcie w osi pionowej. Umieszczając kursor nad strzałką zostaje wyświetlona wartość przesunięcia dla danej osi (na przykładzie wartość 0.1 mm dla osi Z). Oś przesunie się w milimetrach o zadaną wartość. 8

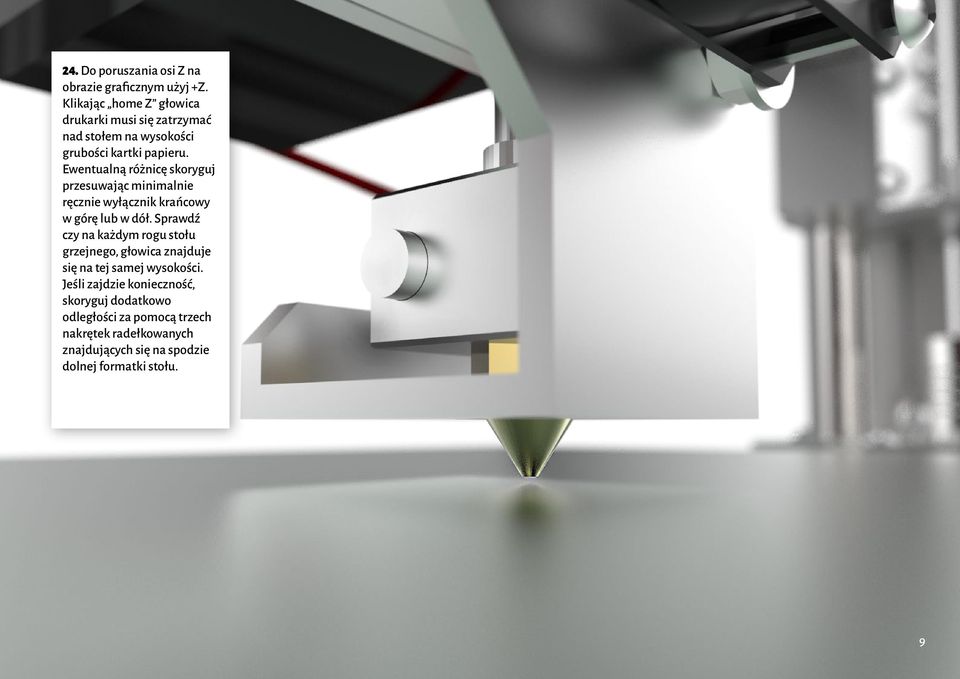

9 24. Do poruszania osi Z na obrazie graficznym użyj +Z. Klikając home Z głowica drukarki musi się zatrzymać nad stołem na wysokości grubości kartki papieru. Ewentualną różnicę skoryguj przesuwając minimalnie ręcznie wyłącznik krańcowy w górę lub w dół. Sprawdź czy na każdym rogu stołu grzejnego, głowica znajduje się na tej samej wysokości. Jeśli zajdzie konieczność, skoryguj dodatkowo odległości za pomocą trzech nakrętek radełkowanych znajdujących się na spodzie dolnej formatki stołu. 9

10 25. Aby włączyć grzanie głowicy drukującej w linijce Extruder 1 w okienku wpisujemy wartość ręcznie, a następnie klikamy przekreślony symbol głowicy. 26. Do włączenia stołu grzejnego w linijce Temperatura stołu w okienku wpisujemy wartość (stopnie celsjusza), a następnie klikamy przekreślony symbol stołu. 27. Aby wyłączyć grzanie głowicy lub stołu, naciśnij ponownie na symbol graficzny. Grzanie natychmiast zostanie wyłączone. 28. Obsługa extrudera: strzałka w dół - służy do przeładowania filamentu w głowicy. strzałka w górę opcja służy do wycofania filamentu z głowicy. 10

11 Po zakończeniu kalibracji mającej na celu sprawdzenie poziomu stołu grzejnego, osi X oraz działania wyłącznika krańcowego osi Z możesz przejść do etapu drukowania. ABS Wyczyść szybę stołu acetonem, następnie posmaruj szybę roztworem acetonu z ABS. Kalibrację należy przeprowadzić profilaktycznie raz w miesiącu oraz po każdym przeniesieniu urządzenia. 29. Przygotuj powierzchnię stołu grzejnego w zależności od materiału jakim chcesz drukować. PLA Wyczyść szybę stołu mleczkiem czyszczącym np. do glazury by pozbyć się kurzu, tłustych plam oraz odcisków po palcach, następnie przetrzyj szybę octem. Roztwór z ABS możesz przygotować łącząc aceton z kawałkami filamentu ABS w szklanym naczyniu. Przygotowana ciecz powinna mieć gęstość płynu do naczyń. Dla równego rozprowadzenia cieczy, należy tuż przy krawędzi szyby nalać równą linię roztworu, po czym drugą szybą z naklejoną taśmą przy narożach (w celu stworzenia szczeliny), równomiernym ruchem, rozprowadzić cienką warstwę ABSu. 11

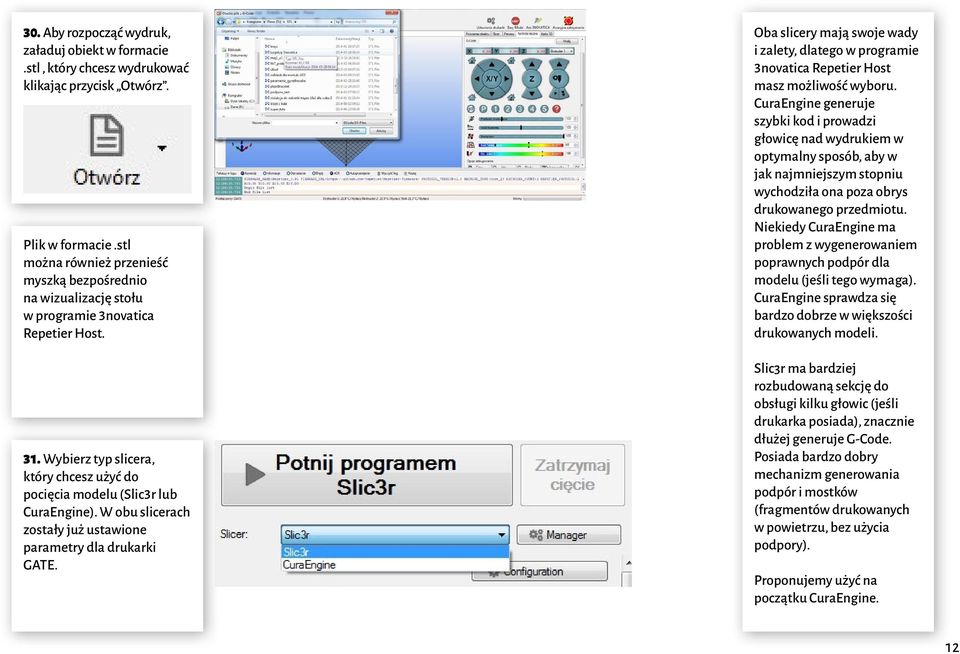

12 30. Aby rozpocząć wydruk, załaduj obiekt w formacie.stl, który chcesz wydrukować klikając przycisk Otwórz. Plik w formacie.stl można również przenieść myszką bezpośrednio na wizualizację stołu w programie 3novatica Repetier Host. 31. Wybierz typ slicera, który chcesz użyć do pocięcia modelu (Slic3r lub CuraEngine). W obu slicerach zostały już ustawione parametry dla drukarki GATE. Oba slicery mają swoje wady i zalety, dlatego w programie 3novatica Repetier Host masz możliwość wyboru. CuraEngine generuje szybki kod i prowadzi głowicę nad wydrukiem w optymalny sposób, aby w jak najmniejszym stopniu wychodziła ona poza obrys drukowanego przedmiotu. Niekiedy CuraEngine ma problem z wygenerowaniem poprawnych podpór dla modelu (jeśli tego wymaga). CuraEngine sprawdza się bardzo dobrze w większości drukowanych modeli. Slic3r ma bardziej rozbudowaną sekcję do obsługi kilku głowic (jeśli drukarka posiada), znacznie dłużej generuje G-Code. Posiada bardzo dobry mechanizm generowania podpór i mostków (fragmentów drukowanych w powietrzu, bez użycia podpory). Proponujemy użyć na początku CuraEngine. 12

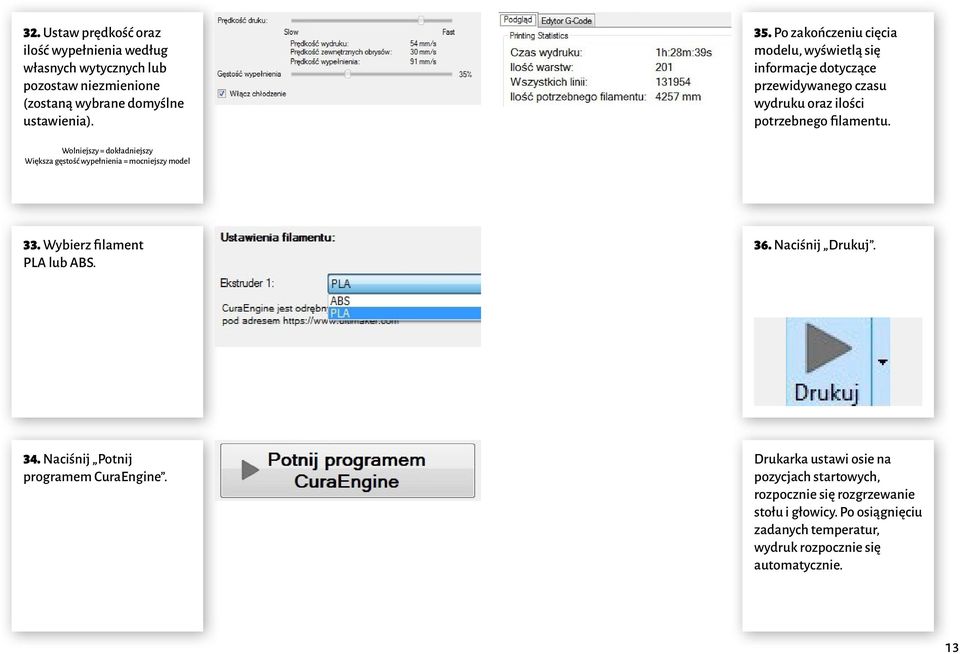

13 32. Ustaw prędkość oraz ilość wypełnienia według własnych wytycznych lub pozostaw niezmienione (zostaną wybrane domyślne ustawienia). 35. Po zakończeniu cięcia modelu, wyświetlą się informacje dotyczące przewidywanego czasu wydruku oraz ilości potrzebnego filamentu. Wolniejszy = dokładniejszy Większa gęstość wypełnienia = mocniejszy model 33. Wybierz filament PLA lub ABS. 36. Naciśnij Drukuj. 34. Naciśnij Potnij programem CuraEngine. Drukarka ustawi osie na pozycjach startowych, rozpocznie się rozgrzewanie stołu i głowicy. Po osiągnięciu zadanych temperatur, wydruk rozpocznie się automatycznie. 13

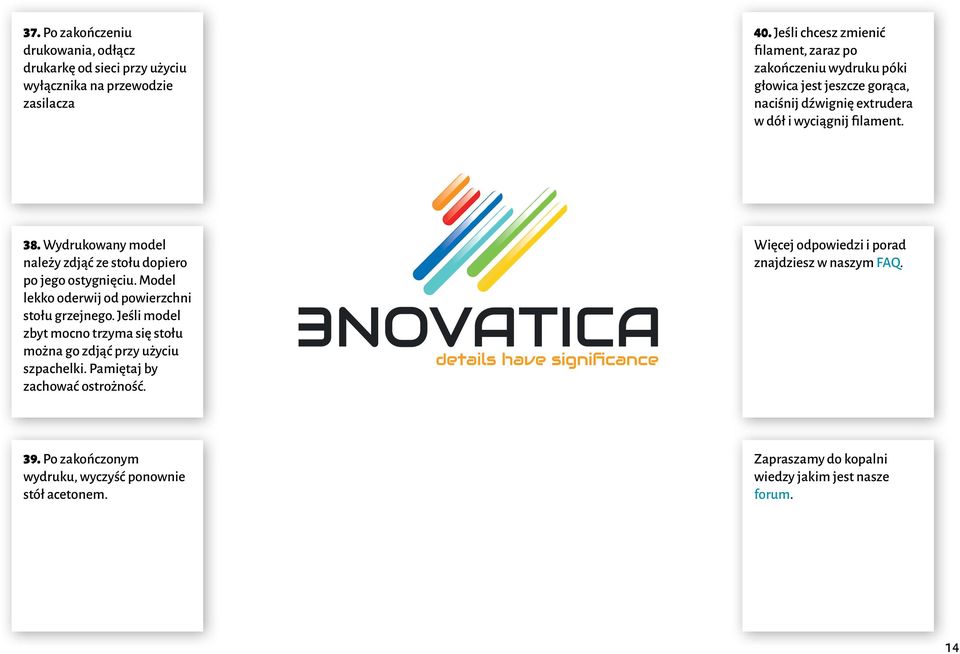

14 37. Po zakończeniu drukowania, odłącz drukarkę od sieci przy użyciu wyłącznika na przewodzie zasilacza 40. Jeśli chcesz zmienić filament, zaraz po zakończeniu wydruku póki głowica jest jeszcze gorąca, naciśnij dźwignię extrudera w dół i wyciągnij filament. 38. Wydrukowany model należy zdjąć ze stołu dopiero po jego ostygnięciu. Model lekko oderwij od powierzchni stołu grzejnego. Jeśli model zbyt mocno trzyma się stołu można go zdjąć przy użyciu szpachelki. Pamiętaj by zachować ostrożność. Więcej odpowiedzi i porad znajdziesz w naszym FAQ. 39. Po zakończonym wydruku, wyczyść ponownie stół acetonem. Zapraszamy do kopalni wiedzy jakim jest nasze forum. 14
