1 LAN DLA CENTRÓW DANYCH ROZPOCZĘCIE 10:00 Paweł Matecki Październik 2016

2 Agenda 1. Wprowadzenie 2. Centrum Danych ankieta 3. Elementy które powinno posiadać dobre DC Inteligentna Fabryka Niezawodność Wirtualizacja Zarządzanie, Analityka 4. Korzyści migracji do FCoE 5. Bohaterzy DC 2

3 Centrum Danych ankieta 1. Czy klient posiada w swoim centrum magazyny danych, jakie SAN, NAS? (iscsi, FC, FCoE) 2. Czy planuje rozbudowę infrastruktury centrum danych a w szczególności SAN? (Koszt FC) 3. Czy wykorzystuje technologię iscsi na potrzeby odczytu i zapisu w magazynach danych? 4. Czy wykorzystuje przełączniki FC, czy planuje ich rozbudowę? (Proxy FC) 5. Jak podłączone są aktualnie serwery oraz magazyny danych (FC, Eth, FCoE)? 6. Czy rozważa zastosowanie linków 10/40/100GE pomiędzy serwerami oraz magazynem danych? 7. Czy planuje zakup nowych serwerów, szczególnie z kartami HBA - natywny FC? (Proxy FC) 8. Czy centrum danych jest zbudowane w oparciu o infrastrukturę rozproszoną? (VXLAN) 9. Czy posiada system zarządzania wirtualnymi maszynami? (VMM) 10.Czy i w jakim trybie świadczy usługi dla swoich klientów, również wewnętrznych)? (SDN) 3

4 Elementy które ma posiadać dobre DC Inteligentna fabryka: SPB-M, VC, Magazyny FC/FCOE/iSCSI/NAS - Mechanizmy L3 a funkcjonalności L2, VPN L2/L3, brak problemu z CAM (MAC in MAC) - Możliwa migracja infrastruktury FC do FCOE wraz z implementacją Losseless Ethernet (DCB) - Możliwa efektywna zamiana interfejsów FC 2/4Gb na 10GE Niezawodność: Multi-Path (ECMP), HA (VC, Mesh, Spine & Leaf), Low Latency - Do 16 jednoczesnych tras w trybie load balancing. Wszystkie trasy wykorzystane. - Nadmiarowość połączeń w trybie VC, Mesh, Spine & Leaf. North-South East-West Wirtualizacja: vnp, Mobilność VM, Wirtualizacja sieci LAN (VXLAN) - Mechanizm umożliwiający zarządzanie ruchem w oparciu o predefiniowane profile - Mechanizm umożliwiający przenoszenie VM pomiędzy serwerami - Emulacja L2 poprzez sieć L3 na potrzeby zapewnienia ruchu pomiędzy maszynami Zarządzanie, analityka: VM aware, Wsparcie SDN, - Implementacja QoS w oparciu o politykę L2-L7 oraz Regex - Możliwość zarządzania hypervisorami - Możliwość integracji z kontrolerem SDN

5 Inteligentna fabryka Jakie elementy powinna mieć Fabryka Optymalna ścieżka L2 Przenoszenie VM vm Integracja z magazynem vm vm danych OS6900 Storage FCOE OS6900 OS6860 OS6900 vm LossLess L2/L3 SPB OS6860 OS10K OS6900 OS6860 OS6900 OS6900 OS6900 OS10K vm vm vm Storage iscsi Optymalna ścieżka L3 vm 5

6 Inteligentna Fabryka SPB-M (Short Path Bridging Mac in Mac) OS6900 Virtual Chassis OS6900 Wszystkie linki są wykorzystane, brak STP Wykorzystuje najkrótszą trasę end-to-end VC 802.3ad VC Dynamiczna zmiana trasy SPB Do 16 równoległych tras Czas zbieżności sieci do 100 ms Wiele równoległych domen L2 OS6860 VC VC OS6860 Rozwiązany problem MAC oraz VLAN Pomiary OAM Separacja ruchu domen Topologia Mesh Potwierdzona operacyjność z innymi producentami Multi-Tenant (niezależne instancje) OS6860 OS6860 6

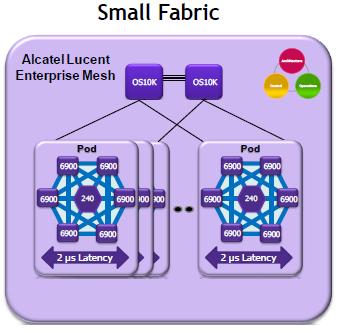

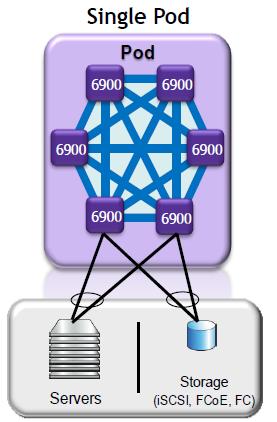

7 Inteligentna Fabryka Virtual Chassis POD (Performance Optimization for Data-Center) Unikalna skalowalność pay as you grow Mini POD Przełączniki mogą być w różnych DC Auto-konfiguracja kolejnego przełącznika w VC Zagregowana przepustowość Interfejsy w trybie VFL (SFP+, QSFP+) Nadmiarowość odporność na awarie Ekstremalnie niskie opóźnienia (East-West) Możliwość wykorzystania FC Fabric Wsparcie dla SDN 7

8 Inteligentna Fabryka Magazyny danych - migracja FC do FCoE/iSCSI Zwiększona szybkość (10Gb) Przed zmianą Po zmianie Ułatwiona integracja (FCoE) FC Redukcja kosztów (FCoE) SAN FCOE ISCSI NFS Wykorzystanie posiadanej FC Fabric ISCSI SAN NFS NAS FC SAN FC Fabric SAN SAN NAS DCB dla linków Ethernet HBA CNA NIC NIC LAN Fabric FC Fabric OS VC 1Gbps 2Gbps 10Gbps NIC Network Interface Card HBA - Host Base Adapter (Native FC) CNA - Converged Network Adapter (Eth, FCoE) SAN - Storege Area Network (FC, FCoE) NAS Network Attached Storage NIC NIC NIC HBA HBA HBA SERVER CNA SERVER CNA SERVER 8

9 Niezawodność DCB - Lossless Ethernet iscsi Technologie magazynowania - SAN (Storage Area Network) - FC FiberChannel FC - FCoE FiberChannel over Ethernet - iscsi SCSI over TCP/IP - NAS (Network Attached Storage) - NFS (Network File System) FCoE Bezstratna Fabryka OS6900 ALE Fabric umożliwia połączenia pomiędzy: - FC Fabric do FC Fabric - FCoE Server do FC Fabric FC - FCoE Server do FCoE Storage - FC Server do FC Storage - FC Server do FCoE Storage - iscsi over Lossless Ethernet FC Fabric FC NFS Data Center Bridging standard IEEE - NFS over Lossless Ethernet Qbb (Priority Flow Control) Wsparcie dla każdego typu ruchu (Video, Multicast, etc.) Autonegocjacja parametrów QoS (DCB + LLDP) Qaz (Enhanced Transmission Selection) Qau (Congestion Notification) 9

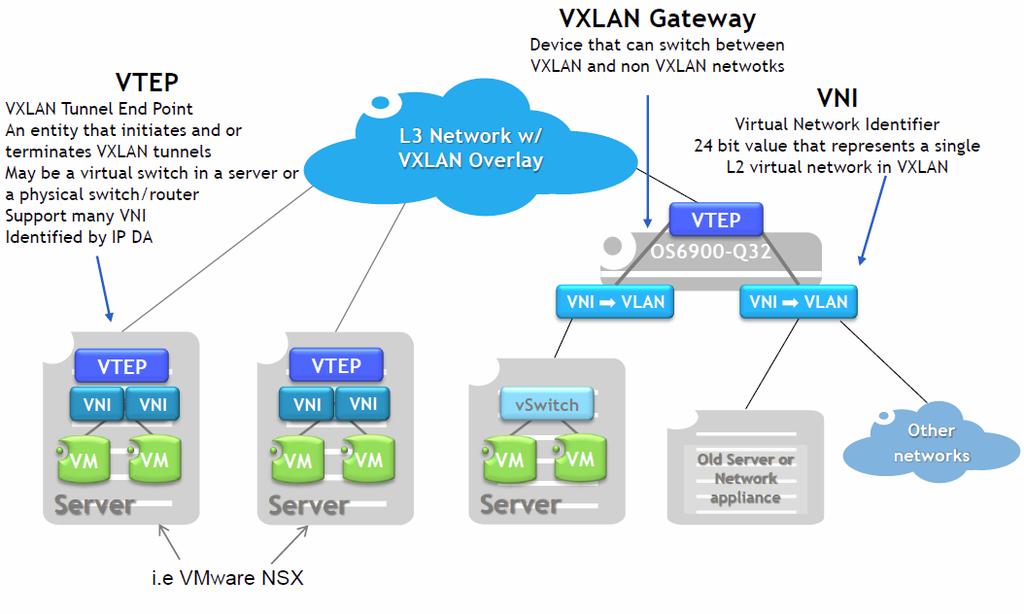

10 Wirtualizacja Vxlan Overlay Zastosowania: - DC do DC poprzez WAN - Przenoszenie VM - Połączenie Serwer Macierz - Systemy L2 VXLAN UMOŻLIWIA TUNELOWANIE RUCHU W SIECIACH WAN 10

11 Wirtualizacja Virtual Network Profile Wirtualny profil sieciowy - Zapewnia przypisanie właściwego VXLAN na podstawie VNI, MAC, IP (VM Snooping) - Przypisuje dynamicznie politykę bezpieczeństwa oraz politykę ruchu QoS - Zapewnia priorytet dla aplikacji real-time Korzyści Profil sieciowy PROVISONING SIECI (VLAN/VNI/ISID) POLITYKA RUCHU (High bandwith) VM PROFIL BEZPIECZEŃSTWA (ACL) PRIORYTET (High) - Zabezpieczenie przed przeciążeniami sieci - Bezpieczny oraz autoryzowany dostęp do sieci - Wykorzystanie tego samego mechanizmu zarówno w sieciach nakładkowych jak i tradycyjnych LAN - Możliwość monitorowania parametrów SLA Wspierana platforma: OS6900 & OS10K IDENTYFIKACJA vnp1 vnp2 OS6900-X, OS6900-T, OS6900-Q & OS10K DYNAMICZNE PROFILOWANIE ORAZ KONTROLA RUCHU 11

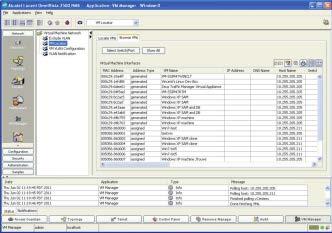

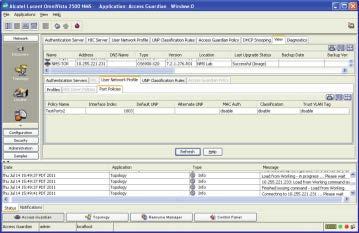

12 Zarządzanie & analityka Przenoszenie Wirtualnych Maszyn Interfejs - Uniwersalny pulpit zawierający widoki przełączników, portów, hypervisorów oraz wirtualnych maszyn - Prezentacja kolekcjonowanych danych historycznych oraz w trybie rzeczywistym Provisioning - Definiowanie powiązań VM z vnp VM Inventory vnp Provisioning Przenoszenie - Migracja vnp na docelowy przełącznik - Polityka bezpieczeństwa oraz QoS, VLAN - Możliwość dodawania, usuwania i przenoszenia vnp AUTOMATYCZNA ADAPTACJA VNP NA ETAPIE PRZENOSZENIA VM 12

13 Zarządzanie & analityka Analityka na poziomie aplikacji Detekcja oraz identyfikacja aplikacji Polityka bezpieczeństwa oraz jakości usług Zastosowanie zarówno dla VM jak i maszyn fizycznych Dostępne na przełączniku sygnatury aplikacji REGEX L7 dla aplikacji 20% Bandwidth, Best Effort Platinum Bronze OmniSwitch VM Gold 8:00 to 18:00 13

14 Zarządzanie & analityka Współpraca z kontrolerem SDN Applications & Services Orchestration CloudBand SDN Control Management Ionix Server Virtualization Server NICS FC/Storage Virtual Desktop, ADC, WAN Optimization 14

15 Korzyści migracji do FCoE Redukcja kosztów Koszt zakupu sprzętu Ethernet jest niższy o 30-50% od sprzętu FC Zmniejszony nakład pracy IT dwie infrastruktury (FC, Ethernet) Standaryzacja Ethernetu (Pierwszy SIP, teraz FC) Wszechobecna Ethernetyzacja Unifikacja dwóch infrastruktur Ethernet i FC Dzięki FCoE oraz DCB możliwość integracji z obecną infrastrukturą FC Zastosowanie Ethernet daje szybszy zwrot kosztów z inwestycji Większa wydajność Widoczny szybszy rozwój Ethernet; Ethernet = 40/100G, FC = 16/32G Ethernet zapewnia szybszy transfer pomiędzy serwerem a macierzą Wspólna architektura Dostęp w trybie iscsi umożliwia duplikowanie macierzy, oraz transfer przez WAN Możliwość implementacji MC-LAG w celu nadmiarowości 15

16 Bohaterzy DC - portfolio Zarządzanie Pod & Mesh (OmniVista) Pod & Mesh Wsparcie SDN Virtual Machine Movement (OmniVista VMM) 10GigE TOR OmniSwitch 6900 DC Core OmniSwitch 10K 2,5GigE TOR OmniSwitch 6860(E) SDN Control DC Hypervisor Rack Mounted & Blade Servers Fibre Channel & iscsi Storage 16

17 OMNISWITCHTM 10K 8 slotowy przełącznik modularny PODSTAWOWE PARAMETRY OMNISWITCH 10K Przełącznik modularny z 8 slotami na moduły Wydajność sprzętowa przełączania 5.12 Tb/s, nadmiarowe zasilanie Chłodzenie w trybie Front to Back, Dostępne karty liniowe GigE RJ45, SFP, SFP+ oraz QSFP+ Możliwość upgrade interfejsów 1 GigE to 10GigE w oparciu o licencje Zawansowany routing L3: VRF, Multicast, IPv4 i IPv6, Universal Network Profiles; Przenoszenie VM Automatyczne tworzenie Fabryki, Sprzętowy ISSU, Shortest Path Bridging Interfejs RESTful API oraz OpenFlow dla SDN, technologia Virtual Chassis 2 urządzenia TYPOWE ZASTOSOWANIA Przełącznik szkieletowy dla sieci kampusowych Przełącznik szkieletowy dedykowany dla infrastruktury DC 17

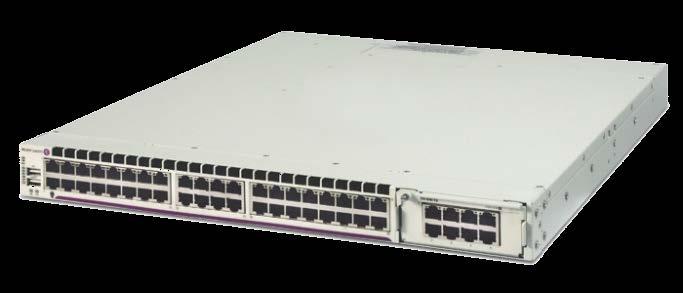

18 OMNISWITCHTM 6900 SZKIELET & CENTRUM DANYCH PODSTAWOWE PARAMETRY OMNISWITCH 6900 Stackowalny przełacznik 10/25GigE, wydajność sprzętowa przełączania 2.56 Tb/s, Nadmiarowe zasilanie, zasilacze oraz wentylatory hot-swap, Chłodzenie w trybie Front to Back, Back to Front Modele 20, 32, 40 i 72 portowe ze slotami na karty liniowe, Modele 10GBASE-T oraz SFP+, Karty liniowe QSFP, FC, FCoE, 10GBASE-T oraz SFP+ Zawansowany routing L3: VRF, Multicast, IPv4 i IPv6 Universal Network Profiles; Przenoszenie VM Automatyczne tworzenie Fabryki, programowe ISSU, Shortest Path Bridging Interfejs RESTful API oraz OpenFlow dla SDN, Virtual Chassis do 6 urządzeń, VXLAN TYPOWE ZASTOSOWANIE Przełącznik szkieletowy dla sieci kampusowych Przełącznik Top of Rack dedykowany do Centrum Danych Funkcjonalność bramy FC, możliwość tunelowania ruchu L2 18

19 OMNISWITCHTM 6860/E ZAWANSOWANY UNIWERSALNY PRZEŁACZNIK Z MODUŁEM ANALITYCZNYM PODSTAWOWE PARAMETRY OMNISWITCH 6860/E Modele 24 i 48 port z czterema 10GigE uplinkami Wersje RJ-45, RJ45 & PoE+/++ oraz SFP, IEEE 802.3bz (2,5Gb) Zawansowany routing L3: VRF, Multicast, IPv4 and IPv6 Do 8 przełączników w VC (remote stack 10km) Zewnętrzne nadmiarowe zasilacze, dedykowana półka zasilająca do 8 urządzeń Universal Network Profiles: Dostęp w oparciu o predefiniowane polityki Analityka oraz inspekcja ruchu sieciowego na poziomie L2-L7 RESTful API oraz OpenFlow dla SDN, Shortest Path Bridging TYPOWE ZASTOSOWANIE Przełącznik dostępowy w sieciach kampusowych Przełącznik dystrybucyjny w sieciach kampusowych Przełącznik Top of Rack dedykowany do Centrum Danych Przeznaczony do terminacji usług operatorskich Metro Ethernet w trybie NTU 19

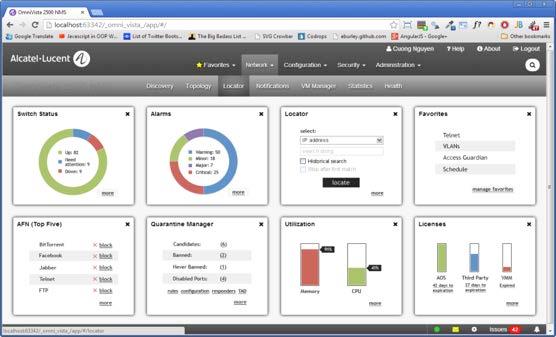

20 OMNIVISTATM 2500 VMM VIRTUAL MACHINE MANAGER PODSTAWOWE PARAMETRY OMNIVISTA 2500 VMM Moduł OmniVista 2500 NMS przeznaczony dla operacji w DC Wspomaganie zarządzania provisioning Wirtualnych Maszyn Umożliwia automatyzację przenoszenia Wirtualnych Maszyn Monitoring Wirtualnych Maszyn oraz fizycznej infrastruktury do której są wpięte z jednego panelu Zarządzanie oraz wizualizacja serwisów VXLAN TYPOWE ZASTOSOWANIA Zarządzanie Fabryką w Centrum Danych Zarządzanie Wirtualnymi Maszynami 20

21 v 21

22 Follow us on Twitter.com/ALUEnterprise Facebook.com/ALUEnterprise Youtube.com/user/enterpriseALU Linkedin.com Group: Alcatel-Lucent Enterprise Slideshare.net/tagged/Enterprise Storify.com/ALUEnterprise 22

23 enterprise.alcatel-lucent.com

24 Przykład wdrożenia wysoka dostępność usług Jeden control plane dla kontroli bridging/routing Virtual Chassis OS10K VFL Logicznie jeden punkt zarządzania z jednym adresem IP VXLAN umożliwia łączenie segmentów L2 LAG LAG SPB umożliwia nam realizację ruchu L2/L3 Server Mesh Virtual Chassis OS6900 Servers TOR TOR FCoe Storage LAG LAG LAG LAG FCOE Storage FC Switch FC Switch FC Switch FC Switch FC Storage Servers with CNA Servers & iscsi FC Storage FC Storage storage with DCB FC Storage Nadmiarowość oraz odporność na awarie VFL DCB zapewnia gwarancję jakości transmisji 24
