1 Załącznik nr 6 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia jest dostawa niżej opisanych urządzeń i licencji o parametrach technicznych i funkcjonalnych niegorszych niż wyspecyfikowane. Przedmiot zamówienia musi pochodzić z legalnego źródła i być przeznaczony do użytkowania w Polsce. Dostarczone urządzenia muszą być nowe i nieużywane, w oryginalnych opakowaniach producenta, z wyjątkiem urządzeń, w opisie których zrezygnowano z tego warunku. Zamawiający, w ramach gwarancji, zastrzega sobie możliwość zgłaszania awarii bezpośrednio w polskiej organizacji serwisowej producenta sprzętu. W przypadku wątpliwości Zamawiający może żądać dokumentów potwierdzających fakt świadczenia serwisu gwarancyjnego przez polską organizację serwisową producenta. Adres Dostawy: Centrum Informatyzacji Politechniki Warszawskiej Politechnika Warszawska Pl. Politechniki 1 p Warszawa 1. Wymagania Ogólne LP Wymaganie ogólne 1 Urządzenia muszą być fabrycznie nowe i wyprodukowane po 01/12/2013 r Wszystkie oferowane urządzenia muszą być wyprodukowane zgodnie z normą jakości ISO 9001 lub normą równoważną. W momencie oferowana wszystkie elementy oferowanej architektury muszą być dostępne (dostarczane) przez producenta. Urządzenia i ich komponenty muszą być oznakowane przez producentów w taki sposób, aby możliwa była identyfikacja zarówno produktu jak i producenta. Urządzenia muszą być dostarczone Zamawiającemu w oryginalnych opakowaniach fabrycznych producenta. Do każdego urządzenia musi być dostarczony komplet standardowej dokumentacji dla użytkownika w formie papierowej lub elektronicznej. Do każdego urządzenia musi być dostarczony komplet nośników umożliwiających odtworzenie oprogramowania zainstalowanego w urządzeniu. 8 Wszystkie urządzenia muszą współpracować z siecią energetyczną o parametrach : 230 V ± 10%, 50 Hz. 16

2 2. Przełącznik Ethernet/FCoE/FC 2 szt. Nazwa komponentu, Urządzenie modularne posiadające min. 64 uniwersalnych portów SFP, z możliwością rozbudowy do 96 portów, pracujących wymiennie w następujących trybach: Właściwości urządzenia: 1 Gigabit Ethernet 10 Gigabit ze wsparciem dla FiberChannel over Ethernet (Data Center Bridging) 8Gbps FiberChannel Moduły Urządzenie musi mieć możliwość dołączenia do 24 zewnętrznych, wyniesionych modułów liniowych lub przełączników zapewniających każdy co najmniej 4 x porty 10GE SFP oraz 48 x portów 100/1000BaseT i zarządzania tymi modułami lub przełącznikami wyłącznie z jednostki centralnej. Moduły/przełączniki muszą mieć możliwość dołączenia z przepustowością 10G 40G. Dołączenie modułów/przełączników nie może być zrealizowane z wykorzystaniem mechanizmów L2 (Spanning Tree), powinno stanowić transparentne rozszerzenie w domenie warstwy L1 Urządzenie musi byc wyposażone w następujące porty: 16 x kable Twinax 10GE o długości 3m, zakończonych transceiverami SFP 16 x kable Twinax 10GE o długości 5m, zakończonych transceiverami SFP Porty 8 x porty 10GE SR 4 x porty 1GE 1000Base-T 4 x porty 1GE SX-MM 32 x porty FC 8G SW Przepływność Urządzenie musi mieć możliwość instalacji modułu z interfejsami min. 4 x 40 Gbps Matryca Matryca przełączająca urządzenia musi umożliwiać przełączanie Ethernet z pełną prędkością na wszystkich portach 10GE. Wydajność urządzenia: Wydajność Przepływność min Gbps Przepustowość min mpps (mln pakietów/sek) 17

3 Nazwa komponentu, Wymagana funkcjonalność Ethernet dla warstwy 2: Trunking IEEE 802.1Q VLAN Wsparcie dla 4096 VLAN Wsparcie dla 4000 adresów MAC Rapid Per-VLAN Spanning Tree Plus (PVRST+)(IEEE 802.1w) Multiple Spanning Tree Protocol (MSTP)(IEEE 802.1s): 64 instancje Internet Group Management Protocol (IGMP) Versions 1, 2, 3 snooping Wymagania dla warstwy 2 IGMP Snooping Querier Grupowanie EtherChannel (do 16 portów per wiązka EtherChannel) Link Aggregation Control Protocol (LACP): IEEE 802.3ad Grupowanie typu MCEC/MLAG polegające na terminowaniu pojedynczej wiązki EtherChannel (LACP) na 2 niezależnych urządzeniach Ramki Jumbo dla wszystkich portów (do 9216 bajtów) Ramki Pause (IEEE 802.3x) Prewencja niekontrolowanego wzrostu ilości ruchu (storm control), dla ruchu unicast, multicast, broadcast Implementacja Private VLAN Wymagana funkcjonalność budowania bezpętlowej topologii L2: Topologia Urządzenie musi posiadać możliwość budowy bezpętlowej topologii w sieci złożonej z podobnych urządzeń, w warstwie L2 i bez wykorzystania protokołu Spanning Tree; Automatyczne budowanie topologii bezpętlowej musi być zapewnione z wykorzystaniem wbudowanego w mechanizm protokołu trasowania Możliwość potencjalnej realizacji 16 równoległych tras dla transmisji ramek w sieci L2 (ECMP Equal Cost Multipathing) Wymagana funkcjonalność L3: Routing statyczny RIPv2 Wymagania warstwy 3 OSPFv2 EIGRP stub HSRP lub VRRP ACL L3 OSPF (min. 250 wpisów w dynamicznej tablicy routingu) Wymagane funkcje bezpieczeństwa: Wejściowe ACL (standardowe oraz rozszerzone) Standardowe oraz rozszerzone ACL dla warstwy 2 w oparciu o: adresy MAC addresses, typ protokołu, itd Bezpieczeństwo Standardowe oraz rozszerzone ACL dla warstw 3 oraz 4 w oparciu o: IPv4 i v6, Internet Control Message Protocol (ICMP), TCP, User Datagram Protocol (UDP), itd. ACL oparte o VLAN-y (VACL) ACL oparte o porty (PACL) Logowanie i statystyka dla ACL 18

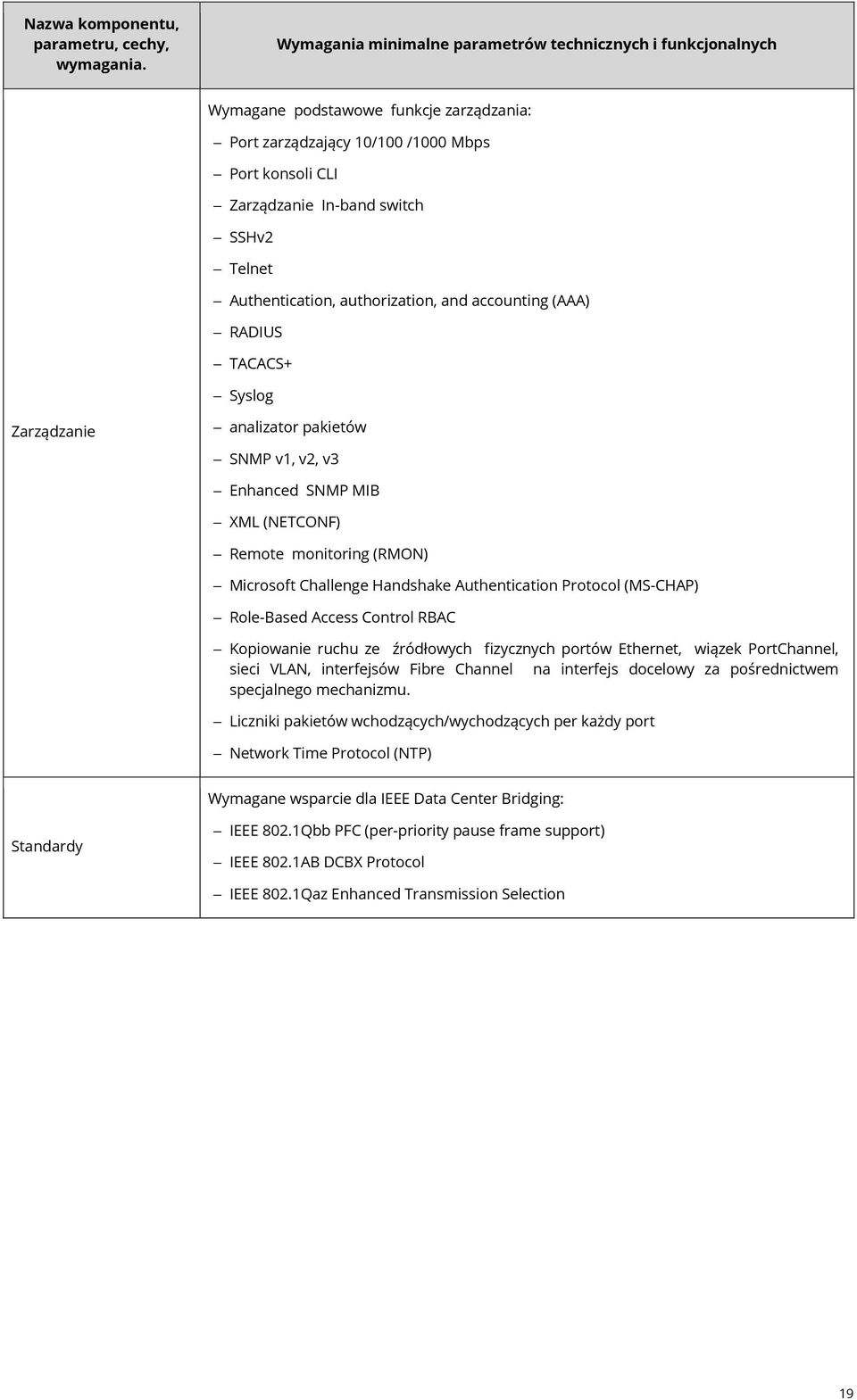

4 Nazwa komponentu, Wymagane podstawowe funkcje zarządzania: Port zarządzający 10/100 /1000 Mbps Port konsoli CLI Zarządzanie In-band switch SSHv2 Telnet Authentication, authorization, and accounting (AAA) RADIUS TACACS+ Syslog Zarządzanie analizator pakietów SNMP v1, v2, v3 Enhanced SNMP MIB XML (NETCONF) Remote monitoring (RMON) Microsoft Challenge Handshake Authentication Protocol (MS-CHAP) Role-Based Access Control RBAC Kopiowanie ruchu ze źródłowych fizycznych portów Ethernet, wiązek PortChannel, sieci VLAN, interfejsów Fibre Channel na interfejs docelowy za pośrednictwem specjalnego mechanizmu. Liczniki pakietów wchodzących/wychodzących per każdy port Network Time Protocol (NTP) Wymagane wsparcie dla IEEE Data Center Bridging: Standardy IEEE 802.1Qbb PFC (per-priority pause frame support) IEEE 802.1AB DCBX Protocol IEEE 802.1Qaz Enhanced Transmission Selection 19

5 Nazwa komponentu, 1) Wymagane wsparcie w urządzeniu protokołu Fiber Channel oraz implementacja następujących mechanizmów FC: Fibre Channel over Ethernet (FCoE) zgodnie z ANSI T11 (FC-BB-5), FCoE Initialization Protocol (FIP). Standardowe typy portów Fibre Channel: E, F, oraz NP Do 64 buffer credits (BB credits) na każdy port FC Grupowanie portów FC w wiązki PortChannel Wirtualizacja portów typu N-port (NPV) Wymagania dla FC Wirtualizacja N-port identifier (NPIV) Serwisy FC: Name server, registered state change notification (RSCN), login services, name-server zoning Wsparcie mechanizmów bezpieczeństwa Diffie-Hellman Challenge Handshake Authentication Protocol (DHCHAP) oraz Fibre Channel Security Protocol (FC-SP) Autentykacja Host-to-switch oraz switch-to-switch za pomocą FC-SP Routing Fabric Shortest Path First (FSPF) Standardowy Zoning Port Security (w oparciu o domenę FC i port) 2) Urządzenie musi zapewniać uruchomienie funkcjonalności FibreChannel na przynajmniej 96 portach FC 8G lub 10GE FcoE przełącznika Zasilanie Urządzenie musi być wyposażone w co najmniej dwa zasilacze z obsługą przepływu powietrza chłodzącego z tyłu do przodu urządzenia Wymiana części Możliwość wymiany zasilaczy, wentylatorów, itp w trakcie pracy urządzenia Obudowa Przystosowane do montażu w szafie 19, obudowa wykonana z metalu. Szkolenia W ramach dostawy Wykonawca bezpłatnie przeprowadzi 12 osobodni szkoleń z administracji i konfiguracji przełącznikiem ethernet/fcoe/fc. Szkolenia zostaną przeprowadzone w terminie 6 miesięcy od dnia podpisania umowy. Gwarancja producenta na okres 36 miesięcy na poniższych warunkach: Serwis gwarancyjny świadczony w miejscu instalacji, Serwis gwarancyjny musi obejmować dostęp do poprawek oprogramowania w ciągu 36 miesięcy od daty zakupu na żądanie Zamawiającego, nie rzadziej niż raz na 3 miesiące, o ile są one dostępne, Serwis gwarancyjny musi obejmować dostęp do nowych wersji oprogramowania, w ciągu 36 miesięcy od daty dostawy, Gwarancja Bieg gwarancji rozpoczyna się w dniu dostawy, Firma serwisująca posiada wdrożony i stosowany system zarządzania jakością zgodny z normą ISO 9001 lub normą równoważną na świadczenie usług serwisowych w ramach gwarancji. Zamawiający zastrzega sobie możliwość zgłaszania awarii bezpośrednio w lokalnej (polskiej) organizacji serwisowej producenta sprzętu. W przypadku uzasadnionych wątpliwości Zamawiający może żądać dokumentów potwierdzających fakt świadczenia serwisu gwarancyjnego przez lokalną organizację serwisową producenta. Wymiana wadliwego sprzętu następnego dnia roboczego od zgłoszenia awarii. 20

6 1. Karta do przełącznika Cisco Catalyst szt Nazwa komponentu, Wymagania ogólne Wymagane jest dostarczenie karty liniowej (kompatybilnej z przełącznikiem Zamawiającego Cisco Catalyst WS-C6509-E o numerze seryjnym SMC ), posiadającej minimum 8 portów 10GE obsadzonych modułami SFP+ (połowa portów 10GE SR, druga połowa portów 10GE LR). Wydajność Wydajność przełączania min. 60 Mpps dla IPv4 Kolejkowanie Obsługa kolejkowania wejściowego i wyjściowego Pojemność bufora Obsługa do 256 MB buforu per port Moduł przetwarzania lokalnego Wyposażona w moduł przetwarzania lokalnego DFC4 współpracujący z supervisorem 2T Standard Obsługa IEEE 802.1ae Gwarancja Karta ma zostać objęta 3 letnią gwarancją. Zostanie ona umieszczona w obudowie WS-C6509-E o numerze seryjnym SMC , w której jest umieszczony moduł WS-SVC-FWM-1 o numerze SAL14523CP7. Zamawiający zastrzega sobie możliwość zgłaszania awarii bezpośrednio w lokalnej (polskiej) organizacji serwisowej producenta sprzętu. W przypadku uzasadnionych wątpliwości Zamawiający może żądać dokumentów potwierdzających fakt świadczenia serwisu gwarancyjnego przez lokalną organizację serwisową producenta. 21
