STUDIUM LOKALIZACYJNE DLA ZAMIERZENIA INWESTYCYJNEGO BUDOWA POŁĄCZENIA 400 KV EŁK GRANICA RP KARTA INFORMACYJNA PRZEDSIĘWZIĘCIA

Transkrypt

1 STUDIUM LOKALIZACYJNE DLA ZAMIERZENIA INWESTYCYJNEGO BUDOWA POŁĄCZENIA 400 KV EŁK GRANICA RP KARTA INFORMACYJNA PRZEDSIĘWZIĘCIA Warszawa listopad 2009 LitPol Link Sp. z o.o. ul. Wojciecha Górskiego Warszawa NIP regon tel mail: litpol-link@litpol-link.eu

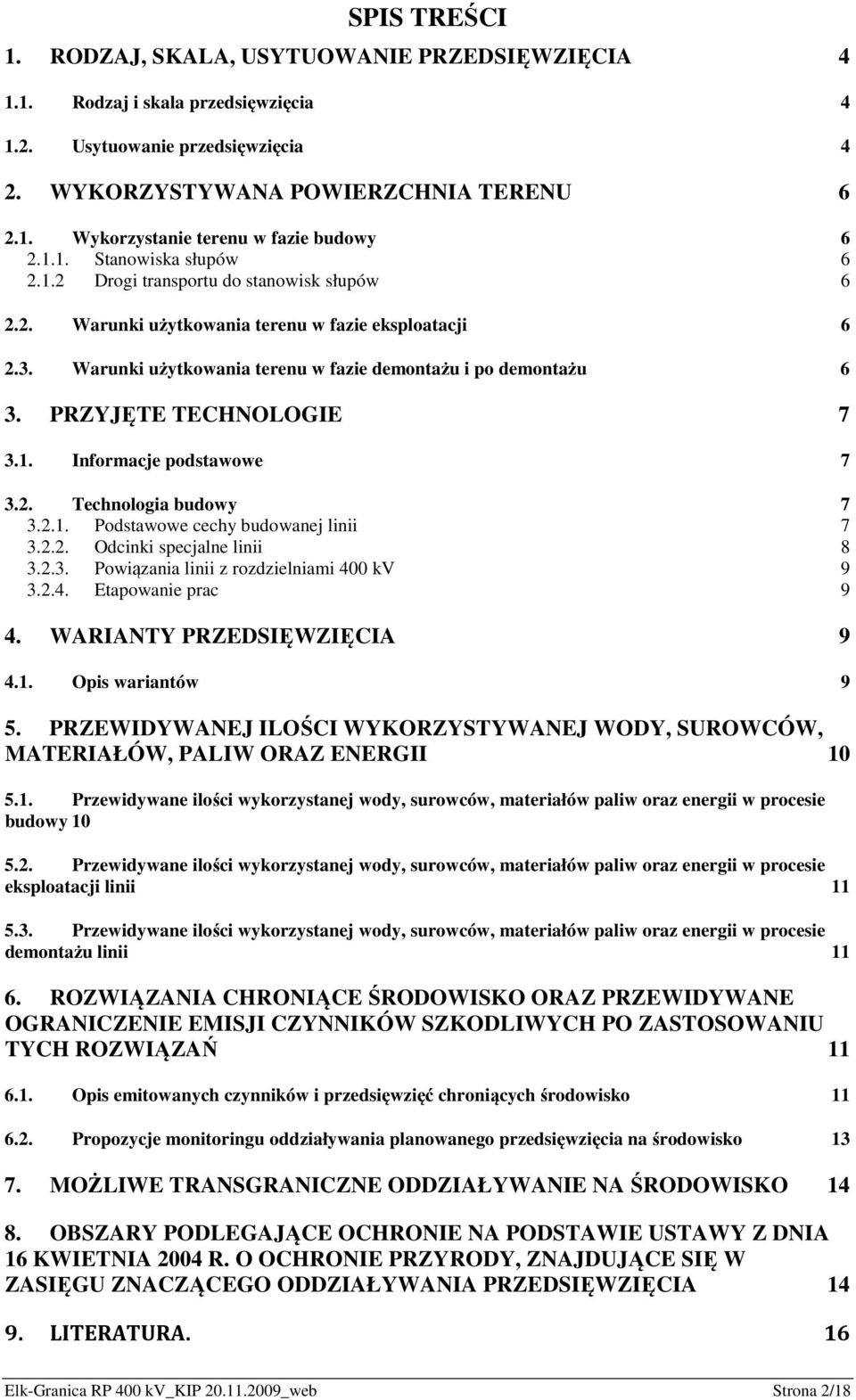

2 SPIS TREŚCI 1. RODZAJ, SKALA, USYTUOWANIE PRZEDSIĘWZIĘCIA Rodzaj i skala przedsięwzięcia Usytuowanie przedsięwzięcia 4 2. WYKORZYSTYWANA POWIERZCHNIA TERENU Wykorzystanie terenu w fazie budowy Stanowiska słupów Drogi transportu do stanowisk słupów Warunki użytkowania terenu w fazie eksploatacji Warunki użytkowania terenu w fazie demontażu i po demontażu 6 3. PRZYJĘTE TECHNOLOGIE Informacje podstawowe Technologia budowy Podstawowe cechy budowanej linii Odcinki specjalne linii Powiązania linii z rozdzielniami 400 kv Etapowanie prac 9 4. WARIANTY PRZEDSIĘWZIĘCIA Opis wariantów 9 5. PRZEWIDYWANEJ ILOŚCI WYKORZYSTYWANEJ WODY, SUROWCÓW, MATERIAŁÓW, PALIW ORAZ ENERGII Przewidywane ilości wykorzystanej wody, surowców, materiałów paliw oraz energii w procesie budowy Przewidywane ilości wykorzystanej wody, surowców, materiałów paliw oraz energii w procesie eksploatacji linii Przewidywane ilości wykorzystanej wody, surowców, materiałów paliw oraz energii w procesie demontażu linii ROZWIĄZANIA CHRONIĄCE ŚRODOWISKO ORAZ PRZEWIDYWANE OGRANICZENIE EMISJI CZYNNIKÓW SZKODLIWYCH PO ZASTOSOWANIU TYCH ROZWIĄZAŃ Opis emitowanych czynników i przedsięwzięć chroniących środowisko Propozycje monitoringu oddziaływania planowanego przedsięwzięcia na środowisko MOŻLIWE TRANSGRANICZNE ODDZIAŁYWANIE NA ŚRODOWISKO OBSZARY PODLEGAJĄCE OCHRONIE NA PODSTAWIE USTAWY Z DNIA 16 KWIETNIA 2004 R. O OCHRONIE PRZYRODY, ZNAJDUJĄCE SIĘ W ZASIĘGU ZNACZĄCEGO ODDZIAŁYWANIA PRZEDSIĘWZIĘCIA LITERATURA. 16 Elk-Granica RP 400 kv_kip _web Strona 2/18

3 SPIS TABEL Nr tabeli Nazwa tabeli Nr strony 1 Zestawienie tabelaryczne długości linii w obszarach jednostek administracji dla 6 6 wariantów 2 Odległości najniżej zawieszonych przewodów fazowych (roboczych) od poziomu 8 terenu 3 Obszary chronione o randze krajowej 15 4 Siedliska i gatunki chronione w ramach Europejskiej Sieci Ekologicznej Natura Specyfikacje techniczne PSE Operator SA 19 Elk-Granica RP 400 kv_kip _web Strona 3/18

4 1. Rodzaj, skala, usytuowanie przedsięwzięcia 1.1. Rodzaj i skala przedsięwzięcia Przedmiotem przedsięwzięcia jest budowa dwutorowej napowietrznej linii elektroenergetycznej 400 kv od stacji Ełk (w Nowej Wsi Ełckiej) do granicy RP z Litwą (zwanej w dalszej części opracowania w skrócie linią). Powiązanie linii z istniejącymi i budowanymi liniami 400 kv jest przedmiotem innych zadań inwestycyjnych. Jest to przedsięwzięcie inwestycyjne, które zgodnie z 2. ust. 6 rozporządzenia RM z dnia 9 listopada 2004r. (Dz. U nr 257 poz. 2573) jest rodzajem przedsięwzięcia (stacje elektroenergetyczne i/lub napowietrzne linie elektroenergetyczne o napięciu znamionowym wynoszącym nie mniej niż 220 kv) mogącym znacząco oddziaływać na środowisko, wymagającym sporządzenia raportu o oddziaływaniu na środowisko i uzyskania decyzji o środowiskowych uwarunkowaniach realizacji inwestycji. Budowa linii jest inwestycją celu publicznego o znaczeniu krajowymi międzynarodowym. Planowane przedsięwzięcie inwestycyjne zapewni: zwiększenie pewności pracy Krajowego Systemu Przesyłowego (KSP). poprawę pewności zasilania północno- wschodniej i centralnej części kraju w energię elektryczną; zapewnienie większego bezpieczeństwa energetycznego wymienionych rejonów kraju i innych rejonów powiązanych liniami 400 kv z przedmiotową linią, stabilną pracę sieci przesyłowej 400 kv w wymienionym rejonie poprzez zapewnienie zasilania rezerwowego w formie przesyłu mocy na poziomie rzędu 2000 MW, poprawę warunków wyprowadzenia mocy z elektrowni atomowej w Ignalinie na Litwie oraz rozbudowywanej Elektrowni Ostrołęka, Inwestorem przedsięwzięcia na terenie RP będzie spółka Skarbu Państwa Polskie Sieci Elektroenergetyczne Operator SA (PSE Operator SA) z siedzibą w Konstancinie Jeziornej, ul. Warszawska 165, Konstancin - Jeziorna. PSE Operator SA jest właścicielem całej sieci przesyłowej 400 i 220 kv Usytuowanie przedsięwzięcia Przedsięwzięciem jest obiekt liniowy dwutorowa napowietrzna linia elektroenergetyczna 400 kv, przebiegająca przez teren 2 województw oraz kilkunastu gmin. Rozważono 6 wariantów trasy przedmiotowej linii. Poszczególne warianty trasy linii przedstawiono na załączonych mapach w skali 1: Długości linii w jednostkach administracji dla każdego z wariantów przedstawiono w tabeli 1 Elk-Granica RP 400 kv_kip _web Strona 4/18

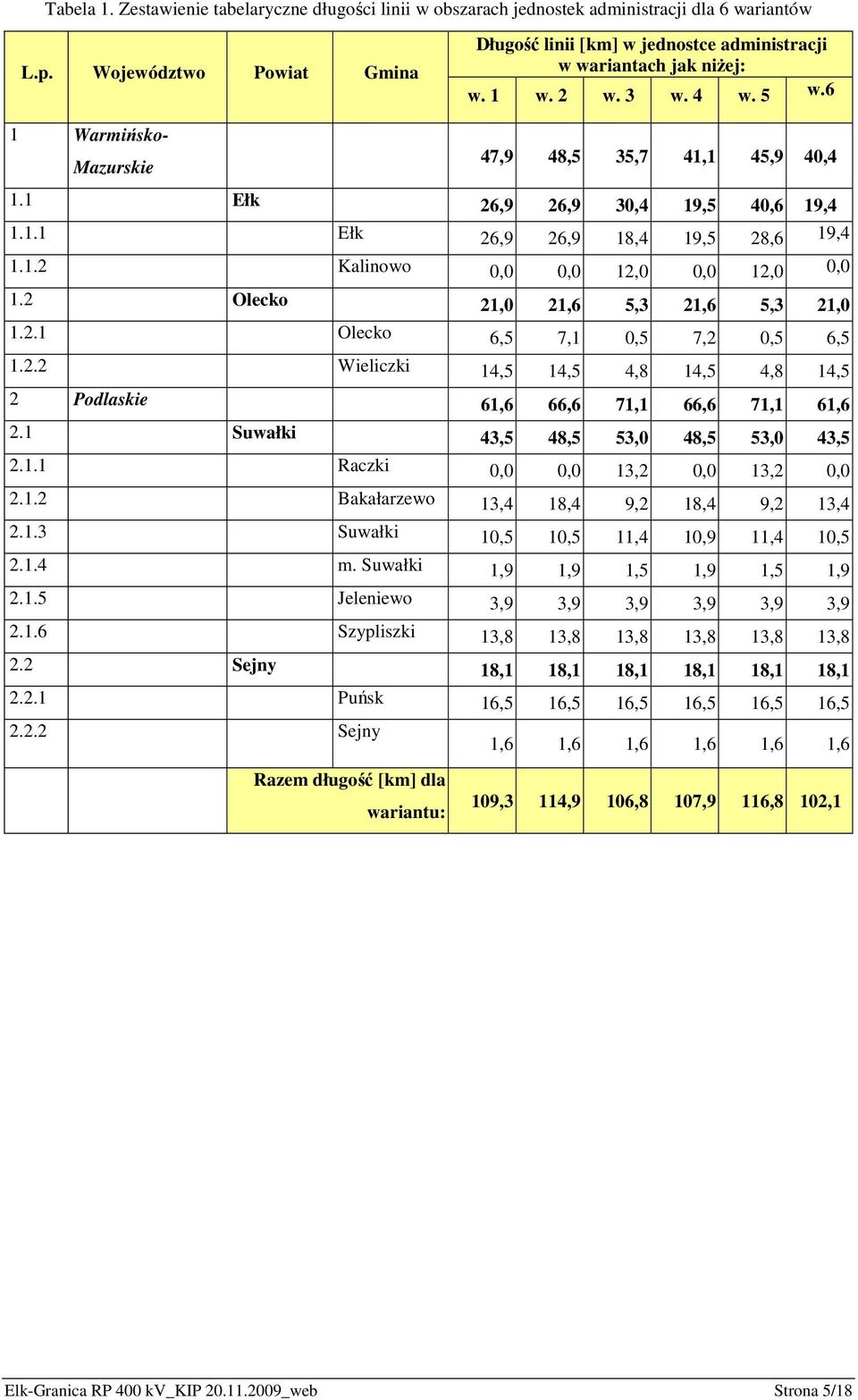

5 Tabela 1. Zestawienie tabelaryczne długości linii w obszarach jednostek administracji dla 6 wariantów L.p. Województwo Powiat Gmina 1 Warmińsko- Mazurskie Długość linii [km] w jednostce administracji w wariantach jak niżej: w. 1 w. 2 w. 3 w. 4 w. 5 w.6 47,9 48,5 35,7 41,1 45,9 40,4 1.1 Ełk 26,9 26,9 30,4 19,5 40,6 19, Ełk 26,9 26,9 18,4 19,5 28,6 19, Kalinowo 0,0 0,0 12,0 0,0 12,0 0,0 1.2 Olecko 21,0 21,6 5,3 21,6 5,3 21, Olecko 6,5 7,1 0,5 7,2 0,5 6, Wieliczki 14,5 14,5 4,8 14,5 4,8 14,5 2 Podlaskie 61,6 66,6 71,1 66,6 71,1 61,6 2.1 Suwałki 43,5 48,5 53,0 48,5 53,0 43, Raczki 0,0 0,0 13,2 0,0 13,2 0, Bakałarzewo 13,4 18,4 9,2 18,4 9,2 13, Suwałki 10,5 10,5 11,4 10,9 11,4 10, m. Suwałki 1,9 1,9 1,5 1,9 1,5 1, Jeleniewo 3,9 3,9 3,9 3,9 3,9 3, Szypliszki 13,8 13,8 13,8 13,8 13,8 13,8 2.2 Sejny 18,1 18,1 18,1 18,1 18,1 18, Puńsk 16,5 16,5 16,5 16,5 16,5 16, Sejny Razem długość [km] dla wariantu: 1,6 1,6 1,6 1,6 1,6 1,6 109,3 114,9 106,8 107,9 116,8 102,1 Elk-Granica RP 400 kv_kip _web Strona 5/18

6 2. Wykorzystywana powierzchnia terenu 2.1. Wykorzystanie terenu w fazie budowy Stanowiska słupów Elementami zajmującymi teren w budowie linii elektroenergetycznej są stanowiska słupów. Między słupami linii rozwieszone są przewody izolowane elektrycznie od otoczenia. W fazie budowy jest konieczne wykonanie 4 wykopów dla każdego stanowiska słupa w celu montażu fundamentów słupa. Dla słupów pełnościennych to1 wykop. Odstępy między kotwami fundamentów około m. Głębokość fundamentów nie przekroczy 5 m. Nadmiar gruntu rodzimego po montażu fundamentów zostanie rozsypany w pobliżu stanowiska. Teren potrzebny do montażu stanowiska obejmuje powierzchnię o wymiarach 20x20 m potrzebną do przejściowego przechowywania materiałów niezbędnych do montażu słupa. Po zakończeniu budowy będzie zajmowany teren pod słupem o wymiarach około 10x10 m (lub 14x14 mw przypadku słupów odporowo-narożnych). Średnia odległość sąsiednich słupów (długość przęsła linii) wynosi ok m. Budowa linii wymaga montażu o co najmniej 250 słupów na długości około stu kilkunastu kilometrów Drogi transportu do stanowisk słupów W celu transportu materiałów niezbędnych do montażu słupa do każdego stanowiska należy zapewnić drogę do transportu materiałów. Na ogół jest to droga gruntowa nieutwardzona. W szczególnych warunkach gruntowych może wystąpić potrzeba utwardzenia nawierzchni drogi, żwirem, tłuczniem kamiennym lub podobnym materiałem. Po zakończeniu budowy droga może być używana sporadycznie dla dowozu materiałów w trakcie likwidacji stanów awaryjnych linii Warunki użytkowania terenu w fazie eksploatacji Po zakończeniu budowy linii zostanie zajęty teren pod słupy o wymiarach około 10x10 m (lub 14x14 m w przypadku słupów odporowo-narożnych) zajmowany przez konstrukcje kratowe każdego słupa. Odstęp średni między słupami wyniesie ok m. Ze względu na emisję pola elektromagnetycznego, głównie składowej elektrycznej, pas terenu wzdłuż osi linii podlegać będzie ograniczeniom. W szczególności dotyczy ograniczeń w budowie mieszkaniowej w pasie terenu określonym na około +/- 35 m od osi linii.. Sposób gospodarczego wykorzystania terenu pod linią jest dowolny i wynikaz aktualnych potrzeb właścicieli gruntu. Ograniczeniem jest również sadzenie wysokich drzew na okres wieloletni w pasie +/- 40 m od osi linii. Należy przypadki sadzenia drzew pod linią uzgadniać z właścicielem linii Warunki użytkowania terenu w fazie demontażu i po demontażu Teren pod linią po jej demontażu i niwelacji dołów pod fundamenty będzie mógł być dowolnie użytkowany. Elk-Granica RP 400 kv_kip _web Strona 6/18

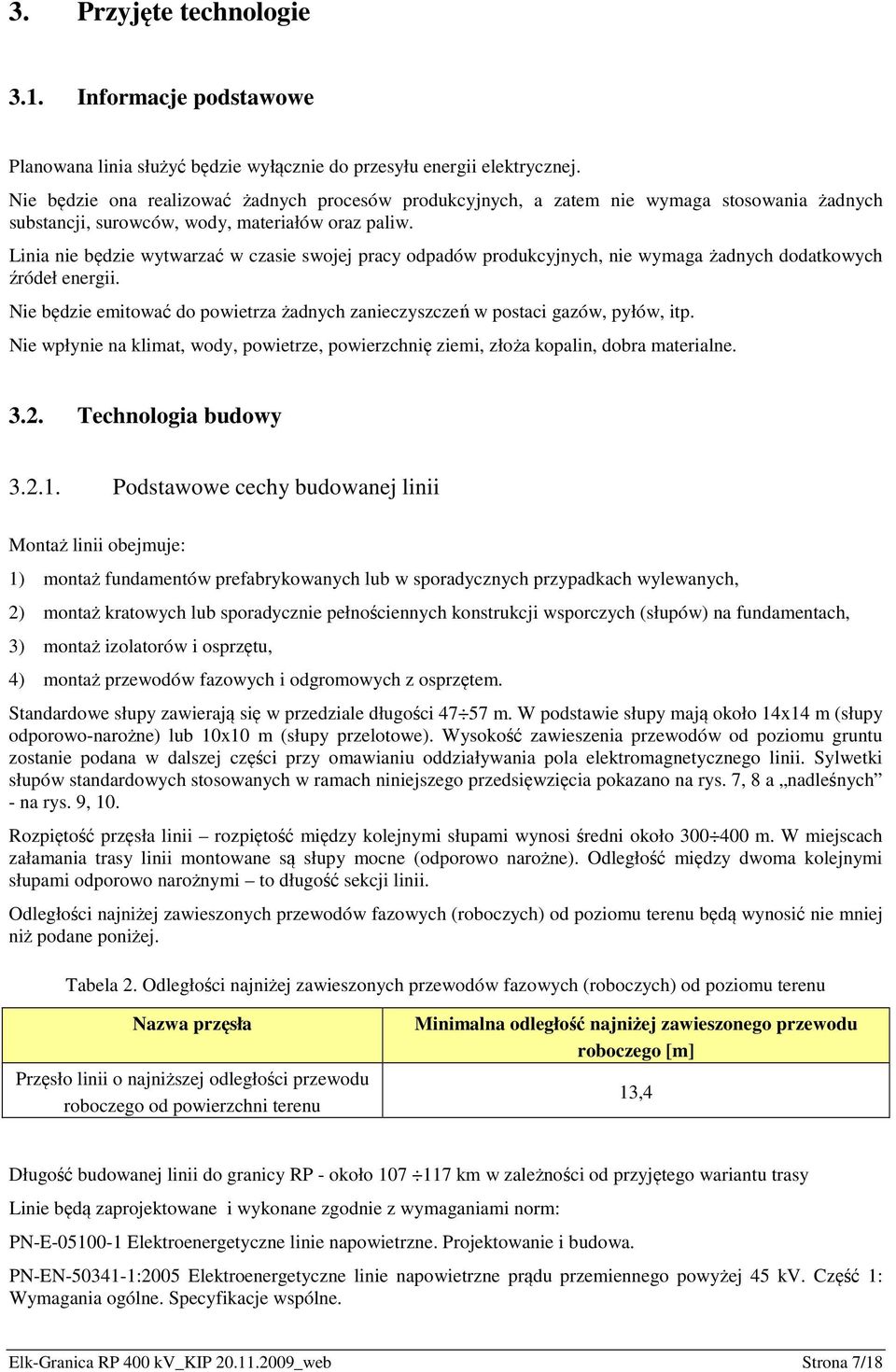

7 3. Przyjęte technologie 3.1. Informacje podstawowe Planowana linia służyć będzie wyłącznie do przesyłu energii elektrycznej. Nie będzie ona realizować żadnych procesów produkcyjnych, a zatem nie wymaga stosowania żadnych substancji, surowców, wody, materiałów oraz paliw. Linia nie będzie wytwarzać w czasie swojej pracy odpadów produkcyjnych, nie wymaga żadnych dodatkowych źródeł energii. Nie będzie emitować do powietrza żadnych zanieczyszczeń w postaci gazów, pyłów, itp. Nie wpłynie na klimat, wody, powietrze, powierzchnię ziemi, złoża kopalin, dobra materialne Technologia budowy Podstawowe cechy budowanej linii Montaż linii obejmuje: 1) montaż fundamentów prefabrykowanych lub w sporadycznych przypadkach wylewanych, 2) montaż kratowych lub sporadycznie pełnościennych konstrukcji wsporczych (słupów) na fundamentach, 3) montaż izolatorów i osprzętu, 4) montaż przewodów fazowych i odgromowych z osprzętem. Standardowe słupy zawierają się w przedziale długości m. W podstawie słupy mają około 14x14 m (słupy odporowo-narożne) lub 10x10 m (słupy przelotowe). Wysokość zawieszenia przewodów od poziomu gruntu zostanie podana w dalszej części przy omawianiu oddziaływania pola elektromagnetycznego linii. Sylwetki słupów standardowych stosowanych w ramach niniejszego przedsięwzięcia pokazano na rys. 7, 8 a nadleśnych - na rys. 9, 10. Rozpiętość przęsła linii rozpiętość między kolejnymi słupami wynosi średni około m. W miejscach załamania trasy linii montowane są słupy mocne (odporowo narożne). Odległość między dwoma kolejnymi słupami odporowo narożnymi to długość sekcji linii. Odległości najniżej zawieszonych przewodów fazowych (roboczych) od poziomu terenu będą wynosić nie mniej niż podane poniżej. Tabela 2. Odległości najniżej zawieszonych przewodów fazowych (roboczych) od poziomu terenu Nazwa przęsła Przęsło linii o najniższej odległości przewodu roboczego od powierzchni terenu Minimalna odległość najniżej zawieszonego przewodu roboczego [m] 13,4 Długość budowanej linii do granicy RP - około km w zależności od przyjętego wariantu trasy Linie będą zaprojektowane i wykonane zgodnie z wymaganiami norm: PN-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. PN-EN :2005 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv. Część 1: Wymagania ogólne. Specyfikacje wspólne. Elk-Granica RP 400 kv_kip _web Strona 7/18

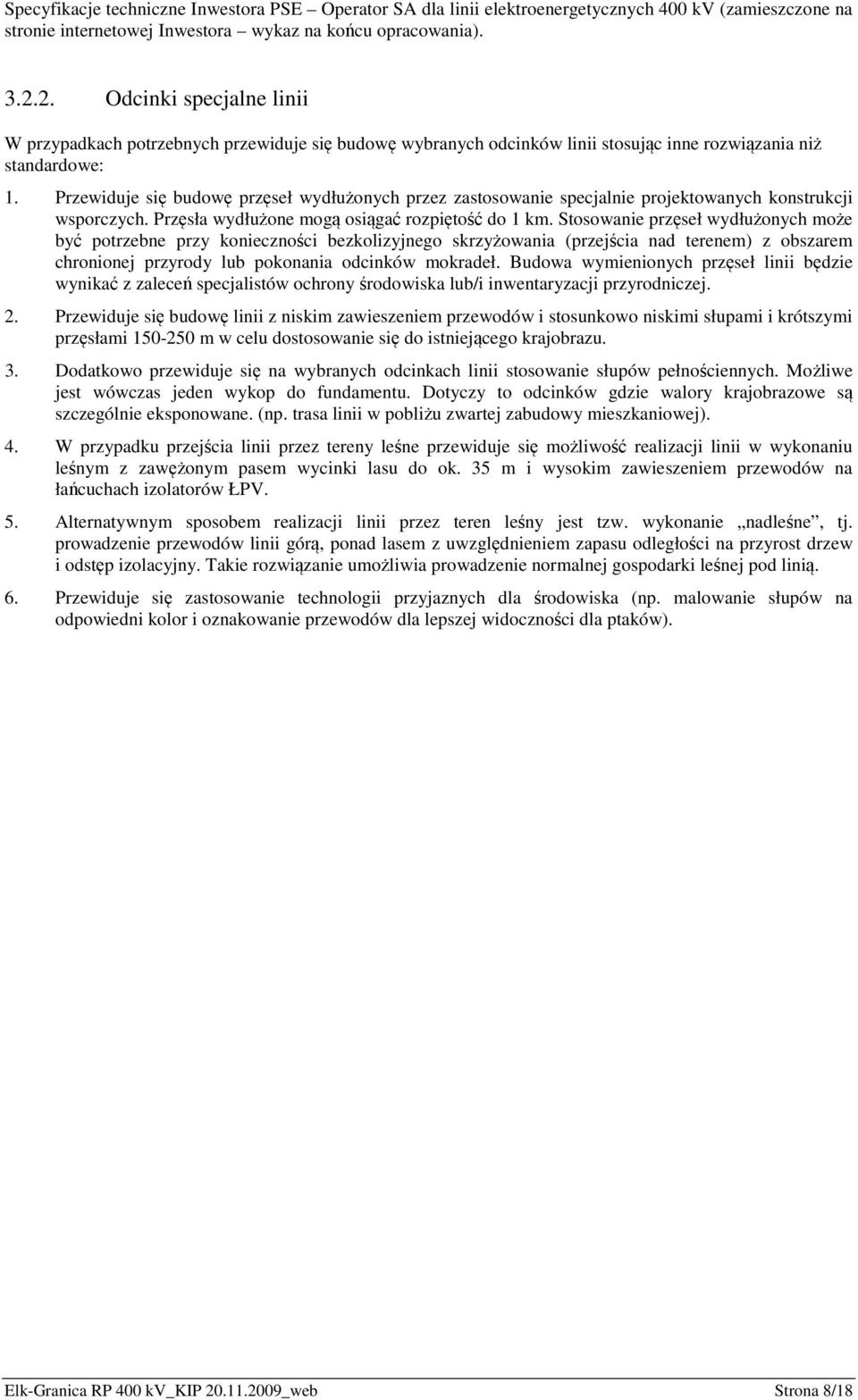

8 Specyfikacje techniczne Inwestora PSE Operator SA dla linii elektroenergetycznych 400 kv (zamieszczone na stronie internetowej Inwestora wykaz na końcu opracowania) Odcinki specjalne linii W przypadkach potrzebnych przewiduje się budowę wybranych odcinków linii stosując inne rozwiązania niż standardowe: 1. Przewiduje się budowę przęseł wydłużonych przez zastosowanie specjalnie projektowanych konstrukcji wsporczych. Przęsła wydłużone mogą osiągać rozpiętość do 1 km. Stosowanie przęseł wydłużonych może być potrzebne przy konieczności bezkolizyjnego skrzyżowania (przejścia nad terenem) z obszarem chronionej przyrody lub pokonania odcinków mokradeł. Budowa wymienionych przęseł linii będzie wynikać z zaleceń specjalistów ochrony środowiska lub/i inwentaryzacji przyrodniczej. 2. Przewiduje się budowę linii z niskim zawieszeniem przewodów i stosunkowo niskimi słupami i krótszymi przęsłami m w celu dostosowanie się do istniejącego krajobrazu. 3. Dodatkowo przewiduje się na wybranych odcinkach linii stosowanie słupów pełnościennych. Możliwe jest wówczas jeden wykop do fundamentu. Dotyczy to odcinków gdzie walory krajobrazowe są szczególnie eksponowane. (np. trasa linii w pobliżu zwartej zabudowy mieszkaniowej). 4. W przypadku przejścia linii przez tereny leśne przewiduje się możliwość realizacji linii w wykonaniu leśnym z zawężonym pasem wycinki lasu do ok. 35 m i wysokim zawieszeniem przewodów na łańcuchach izolatorów ŁPV. 5. Alternatywnym sposobem realizacji linii przez teren leśny jest tzw. wykonanie nadleśne, tj. prowadzenie przewodów linii górą, ponad lasem z uwzględnieniem zapasu odległości na przyrost drzew i odstęp izolacyjny. Takie rozwiązanie umożliwia prowadzenie normalnej gospodarki leśnej pod linią. 6. Przewiduje się zastosowanie technologii przyjaznych dla środowiska (np. malowanie słupów na odpowiedni kolor i oznakowanie przewodów dla lepszej widoczności dla ptaków). Elk-Granica RP 400 kv_kip _web Strona 8/18

9 Powiązania linii z rozdzielniami 400 kv W stacji Ełk linia będzie wprowadzona do 2 pól liniowych 400 kv w rozdzielni 400 kv typu GIS. Rozbudowa stacji Ełk jest realizowana w ramach innego przedsięwzięcia Poza granicą RP linia będzie powiązana z rozdzielnią 400kV w Alytus - Litwa Etapowanie prac Zadanie budowy linii 400 kv realizowane jest zwykle w jednym etapie. Cykl realizacji linii o długości rzędu 100 km nie przekracza z reguły 36 miesięcy. W miarę możliwości prace w terenie związane z ustawianiem słupów w obszarach chronionych będą realizowane w okresie po wegetacji roślin i po okresie lęgowym fauny. 4. Warianty przedsięwzięcia 4.1. Opis wariantów Trasa linii 2 torowej 400 kv została wybrana w ten sposób aby zapewnić podstawowe wymagania stawiane liniom napowietrznym. Przy wyborze trasy przyjęto główne kryteria: 1) unikać zbliżeń na mniej niż 50 m od osi linii ze zwartą zabudową mieszkaniową, siedliskami ludzkimi lub budynkami mieszkalnymi 2) maksymalnie omijać obszary ochrony przyrody (szczególnie siedliska ptakówi nietoperzy) a w przypadkach koniecznych minimalizować obszar krzyżowanyz linią, 3) minimalizować przejścia przez potencjalne tereny migracji ptaków a w przypadkach przechodzenia przez takie tereny stosować odpowiednie rozwiązania konstrukcyjne linii, np. obniżenie zawieszenia przewodów, lub oznaczenie słupów i przewodów w odpowiedni sposób, 4) minimalizować liczbę skrzyżowań z innymi obiektami infrastruktury: drogi, linie elektroenergetyczne, linie napowietrzne telefoniczne, linie kolejowe, itp., 5) wykorzystać ukształtowanie terenu trasy dla minimalizacji kosztów budowy linii, 6) w miarę możliwości linię prowadzić w pobliżu (wzdłuż) planowanych pasów drogowych. Stosując powyższe kryteria rozważono 6 wariantów trasy linii dwutorowej 400 kv Ełk granica RP: Wariant 1 Przebieg linii oparty na bazie trasy opracowanej w latach wprowadzonej do dokumentów planistycznych gmin i województw. Trasa została skorygowana na odcinku (ok. 7 km) w stosunku do trasy bazowej w celu możliwego odsunięcia od aktualnie planowanych obszarów Natura 2000 na trasie oraz planów rozbudowy m. Suwałki. Odcinek skorygowanej trasy oznaczono na rysunkach małymi literami c-d. Odcinek a-b to ewentualna możliwość odsunięcie i minimalizacja odcinka krzyżowanego z planowanym obszarem Natura 2000 przy jeziorze Woszczelskim gm. Ełk (w tym studium jedynie sygnalizowana możliwość skrócenia skrzyżowania z 1,5 do 0,6 km). Odcinek c-d na północ od Suwałk to obejście obszaru Natura 2000 Kalinowo i odsunięcie trasy od przyszłej zabudowy m. Suwałki. Trasa według wariantu 1 została pokazana na rys. 2/1 7. Trasa przecina 2 - krotnie obszar Natura 2000 (Jezioro Woszczelskie - 1,5 km i Dolina Górnej Rospudy 2,3 km). Wariant 2 Trasa linii jest analogiczna do trasy według wariantu 1 z jednym wyjątkiem na terenie gminy Bakałarzewo. Przecięcie Doliny Górnej Rospudy, obszaru Natura 2000, w innym miejscu niż w wariancie 1, na północ od miejscowości Bakałarzewo. Przecięcie obszaru Natura 2000 na odcinku 1,2 km nastąpi na wspólnych słupach z istniejąca linią 110 kv już przecinającą ten obszar. Miejsce przecięcia obszaru z uwagi na konieczność Elk-Granica RP 400 kv_kip _web Strona 9/18

10 ominięcia zabytku kultury (bunkrów z okresu II Wojny Światowej) jest przesunięte nieco na północ od miejsca przecięcia linii 110 kv z obszarem Natura Wariant 2 trasy pokazano na rys 3/1 7. Wariant 3 Trasa linii od stacji Ełk do punktu oznaczonego na mapie literą G (rys. 4/1 7) przebiega na południe od trasy według wariantu 1, wzdłuż pasa drogowego obwodnicy na południowym wschodzie od m. Ełk przez tereny leśne i dalej przez tereny rolnicze. Przed miejscowością Raczki zbliża się do pasa drogowego obwodnicy m. Augustów. Przecina dolinę Rospudy przebiegając w pobliżu pasa drogowego obwodnicy m. Augustów. Trasa zbliża się do Ostoi Augustowskiej (Natura 200 siedliska ptaków) na odległość 0,4 km na długości 0,5 km. Na odcinku od punktu oznaczonego na mapie literą G (rys. 4/1 7) do granicy RP (punktu oznaczonego na mapie literą H ) trasa linii pokrywa się z trasą według wariantu 2. Trasa ta nie przecina obszarów Natura Wariant 4 Trasa jest kombinacją wariantu 3 (na odcinku gm. Ełk) z wariantem 2. Trasa linii od stacji Ełk do punktu oznaczonego na mapie literą D (rys. 5/1 7), przebiega zgodniez wariantem 3, wzdłuż obwodnicy m. Ełk, przez tereny leśne. Od miejsca oznaczonego literą D do punktu oznaczonego na mapie literą B zaproponowano powiązanie z trasą według wariantu 2. Od punktu oznaczonego na mapie litera B do granicy RP trasa przebiega według wariantu 2. Trasa przecina obszar Natura 2000 (Dolina Górnej Rospudy) na odcinku 1,2 km. Wariant 5 Trasa jest kombinacją wariantu 2 (na odcinku gm. Ełk) z wariantem 3. Trasa linii od stacji Ełk do punktu oznaczonego na mapie literą B (rys. 6/1 7) przebiega według wariantu 2 trasy. Od punktu B do punktu oznaczonego na mapie literą C trasa zostaje powiązana z trasą według wariantu 3. Od punktu oznaczonego literą C do granicy RP trasa przebiega według wariantu 3. Trasa ta przecina obszar Natura 2000 (Jezioro Woszczelskie -1,5 km). Trasa zbliża się do Ostoi Augustowskiej (Natura 200 siedliska ptaków) na odległość 0,4 km na długości 0,5 km. Warianty trasy przedstawiono na załączonych mapach 1: (od rys. 2/1 7 do rys. 6/1 7). Wariant 6 Trasa linii jest kombinacją wariantu 4 (na odcinku gm. Ełk) z wariantem 1. Trasa linii od stacji Ełk do punktu oznaczonego literą B (rys. 7/1 7), przebiega zgodnie z wariantem 4, wzdłuż obwodnicy m. Ełk, przez tereny leśne. Od punktu oznaczonego na mapie litera B do granicy RP trasa przebiega według wariantu Przewidywanej ilości wykorzystywanej wody, surowców, materiałów, paliw oraz energii 5.1. Przewidywane ilości wykorzystanej wody, surowców, materiałów paliw oraz energii w procesie budowy. Do wybudowania linii będzie potrzebne dostarczenie do stanowisk montażu słupów oraz montaż materiałów: elementów kratowych konstrukcji wsporczych montowanych na stanowisku, fundamentów prefabrykowanych, betonu z najbliższej wytwórni betonu do wykonania, w sporadycznych przypadkach, fundamentów wylewanych (w terenach, w których będzie to niezbędne po badaniach geologicznych, np., głębokie mokradła, kurzawka), izolatorów, osprzęt przewodów i izolatorów oraz innych materiałów pomocniczych, przewodów fazowych i odgromowych stalowo aluminiowych oraz przewodów odgromowych z włóknami światłowodowymi OPGW przeciąganych między słupami w obrębie sekcji (kilku słupów między kolejnymi słupami odporowo-narożnymi). Do procesu montażu linii nie jest potrzebna woda, energia elektryczna, energia cieplna, itp. Elk-Granica RP 400 kv_kip _web Strona 10/18

11 W procesie budowy będzie wykorzystany ciężki sprzęt budowlany: koparki, dźwigi, spychacze, itp. Przewiduje się wykorzystanie paliw tylko do sprzętu budowlanego Wykorzystanie sprzętu około 20 motogodzin/stanowisko słupa. Zużycie paliwa około 20 l/motogodzinę Przewidywane ilości wykorzystanej wody, surowców, materiałów paliw oraz energii w procesie eksploatacji linii Linia stanowi element służący do przesyłu energii elektrycznej. W procesie przesyłu nie jest potrzebna woda, energia elektryczna, energia cieplna, paliwa, itp. Przewiduję się zużycie pewnej ilości paliw w przypadku poważnej awarii linii i potrzebnej pracy sprzętu budowlanego Przewidywane ilości wykorzystanej wody, surowców, materiałów paliw oraz energii w procesie demontażu linii W procesie demontażu linii będzie wykorzystany ciężki sprzęt budowlany: koparki, dźwigi, spychacze, itp. Przewiduje się wykorzystanie paliw tylko do sprzętu budowlanego Wykorzystanie sprzętu około 6 motogodzin/stanowisko słupa. Zużycie paliwa około 20 l/motogodzinę. W procesie demontażu nie jest potrzebna woda, energia elektryczna, energia cieplna, itp. 6. Rozwiązania chroniące środowisko oraz przewidywane ograniczenie emisji czynników szkodliwych po zastosowaniu tych rozwiązań 6.1. Opis emitowanych czynników i przedsięwzięć chroniących środowisko Przedstawiony poniżej opis przedsięwzięć uwzględnia działania mające na celu zapobieganie i zmniejszenie szkodliwego oddziaływania na środowisko zarównow procesie budowy jak również eksploatacji linii. 1. Oddziaływanie na środowisko pola elektrycznego i magnetycznego pochodzących od linii będzie bardzo małe i nie ma potrzeby ich ograniczania. 2. W czasie planowanej budowy linii elektroenergetycznej, przewiduje się lokalne zwiększenie poziomu hałasu, ze względu na prace ciężkiego sprzętu budowlanegoi transport poszczególnych elementów stacji na miejsce docelowe oraz montaż tych elementów. Hałas emitowany do środowiska w fazie budowy linii elektroenergetycznej nie podlega normom określającym dopuszczalny poziom hałasu w środowisku, niemniej Wykonawca będzie minimalizował jego wpływ aby uciążliwość akustyczna występująca w fazie budowy nie powodowała znaczących skutków dla środowiska. Prace będą prowadzone tylko w porze dnia (od godziny 6:00 do godziny 22:00). Podczas dłuższych przerw w pracy sprzęt budowlany będzie wyłączany (unikanie pracy urządzeń na biegu jałowym). Stosowany będzie sprzęt budowlany sprawny technicznie i spełniający wymagania niskiej emisji hałasu do środowiska. Hałas emitowany w trakcie wykonywania prac będzie hałasem okresowym (zanik bezpośrednio po zakończeniu robót). Należy zaznaczyć ze hałas będzie skoncentrowany głownie na stanowiskach montażu słupów, w warunkach gdy poszczególne stanowiska odległe są od siebie o ok m. 3. Hałas emitowany przez linię do środowiska w fazie eksploatacji generowany będzie głównie z powodu zjawiska ulotu. Poprzez stosowanie 3 przewodów wiązkowych (np. trzy przewody AFL 350 mm 2 usytuowane w wierzchołkach trójkąta równobocznego) uzyskuje się minimalizację hałasu w otoczeniu linii. 4. Ze względu na możliwości negatywnego oddziaływania na gleby, wody powierzchniowe i podziemne przy wszelkich pracach budowlanych powinna obowiązywać zasada minimalnej ingerencji w środowisko, w tym celu należy w fazie realizacji: maksymalnie ograniczać roboty ziemne ich wielkość, szczególnie wykopy pod fundamenty słupów i konstrukcji, użytkować sprzęt sprawny technicznie, wysokiej jakości, nie powodujący wycieków substancji ropopochodnych, Elk-Granica RP 400 kv_kip _web Strona 11/18

12 prace serwisowe sprzętu w terenie (np. wymiana oleju przekładniowegoi hydraulicznego) prowadzić przy sprzyjających warunkach atmosferycznych (brak opadów), a w trakcie ich prowadzenia, teren prac wyposażyć w substancje umożliwiające szybkie zebranie ewentualnych, przypadkowych wycieków, powstające odpady zbierać w sposób selektywny, magazynować w miejscachdo tego przystosowanych, a następnie przekazać wyspecjalizowanym firmomdo odzysku lub unieszkodliwienia. Szkody powstałe w wyniku prowadzonych prac ziemnych przy budowie linii należy usuwać bezpośrednio po ich zakończeniu. Teren należy przywrócić do stanu pierwotnego poprzez rozplantowanie wydobytej ziemi, wykonanie odpowiedniego skompaktowania podglebia w stosunku do gruntu przyległego. W miejscach gdzie poruszał się ciężki sprzęt budowlany i transportowy należy dokonać spulchnienia skompaktowanego gruntu. W przypadku rozplantowywania ziemi z wykopów fundamentów nie wolno podmokłych oraz istniejących cieków wodnych. zasypywać terenów Ziemia z wykopów, a szczególnie warstwa próchnicza będzie zagospodarowanana terenie w sąsiedztwie słupów. W czasie realizacji przedsięwzięcia organizacja budowy będzie uwzględniała ochronę środowiska. 5. W przypadku gdy będzie wymagane bezkolizyjnego przecięcia wytypowanych obszarów przyrodniczych (po wnioskach z inwentaryzacji przyrodniczej) zostaną zastosowane technologie pozwalające na wydłużenie wybranych przęseł liniido długości rzędu 1 km; wydłużenie przęsła może pozwolić na przejście nad obszarami wymagającymi ograniczenia ingerencji człowieka w środowisko przyrodnicze. Należy zauważyć, że rozwiązania z wydłużonymi przęsłami wymagają wysokich słupów, co może wpłynąć na pogorszenie warunków krajobrazowych. 6. W przypadku: terenów skrzyżowania z obszarami objętymi programem Natura 2000, terenów podlegających ochronie jak otuliny Parków Narodowych, przejść przez Parki Krajobrazowe, przecinania przez linię stref migracji ptaków, przecinania terenów żerowania nietoperzy, innych terenach chronionych, nie zostaną dopuszczone tradycyjne rozwiązania lub rozwiązania wymienionew pkt. 5, może być wymagane obniżenie zawieszenia przewodów linii. Wówczasz uwagi na strefy przelotów lub/i walory krajobrazowe należy zastosować specjalne konstrukcje o możliwie małym wpływie na estetykę krajobrazu oraz nie przeszkadzające przelotom ptaków i nietoperzy. Prowadzi to do stosowania możliwie najniższych konstrukcji oraz do skrócenia przęseł wynikającego z obniżenia konstrukcji. W takich przypadkach można zastosować słupy pełnościenne zamiast kratowych. Właściwością słupów tego typu jest lekkość sylwetek. Dalszą możliwością obniżenia zawieszenia przewodów oraz wpływu linii na krajobraz jest stosownie słupów o układzie płaskim przewodów (typu T", typu Y ). Możliwe jest również zastosowanie rozwiązania opartego na idei słupów bramowych. Rozwiązania z płaskim układem przewodów i linią dwutorową zajmują jednak szeroki pas terenu. Właściwością słupów tego typu jest lekkość sylwetek przy zastosowaniu konstrukcji wsporczych pełnościennych oraz łatwość wtapiania się w istniejący krajobraz, szczególnie przy zastosowaniu odpowiednich barw słupów. Możliwość stosowania powyższych rozwiązań dotyczy np. obszarów gdzie linia zbliża się na odległość rzędu 0.5 km od chronionego obszaru lub przecina park krajobrazowy. Dotyczy to głównie zbliżenia linii do obszarów lub przecinania obszarów: Pojezierze Ełckie Jeziora Oleckie Dolina Górnej Rospudy Pojezierze Północnej Suwalszczyzny Pojezierze Sejneńskie Zespół Przyrodniczo-Krajobrazowy "Zocie" Rozwiązania przedstawione wyżej pozwolą na ograniczenie negatywnego wpływu linii na przeloty ptaków i nietoperzy oraz na walory krajobrazowe. 7. Przy przechodzeniu linii przez obszary leśne jest możliwe zbudowanie linii 400 kv stosując wysokie słupy i zawężony do około 35 m pas wycinki drzew. Jest to tzw. wersja leśna linii 400 kv. Elk-Granica RP 400 kv_kip _web Strona 12/18

13 8. Alternatywnie do pkt. 7, przy przechodzeniu linii przez obszary leśne jest możliwe zbudowanie linii 400 kv z przewodami biegnącymi ponad lasem z odpowiednim zapasem odległości na przerwę izolacyjną i przyrost drzew. Jest to wersja nadleśna linii. Linia w wykonaniu nadleśnym nie wymaga wycinania pasa lasu o szerokości rzędu 35 m między słupami (w przęsłach). Wystarcza wycinka drzew na stanowiska słupów (rzędu 20x20 m). Koszty budowy linii w wersji nadleśnej są wyższe o ok. 40 % w stosunku do wersji standardowej. Takie rozwiązanie jest szczególnie przydatne gdy jest zabroniona ingerencja w teren zalesiony w obszarze miedzy słupami. 9. W przypadkach wskazanych przez ornitologów zostaną zamontowane urządzenia sygnalizacji (odstraszania) na przewodach linii ograniczające siadanie ptaków na przewodach lub też inne urządzenia wskazane przez ornitologów powodujące określone zachowania ptaków. Rozwiązania powyższe pozwolą na kierowanie zachowaniem ptaków w strefie w pobliżu przewodów według wskazań ornitologów. 10. W fazie eksploatacji należy prowadzić okresową kontrolę stanu technicznego liniii zabiegi konserwacyjne w celu wykrycia nieprawidłowości i zapobiegania awariom technicznym mogącym powodować negatywne oddziaływanie na środowisko. 11. Podczas budowy przewiduje się wykorzystanie już istniejących dróg do przemieszczania się ciężkiego sprzętu budowlanego - ten środek minimalizujący pozwoli na uniknięcie przypadkowych zniszczeń płatów siedlisk przyrodniczych; jeżeli zaistnieje konieczność wybudowania nowych dróg, to zastosowane będą środki minimalizujące przewidziane dla tego typu inwestycji. Uszczelnienie nawierzchni placów postojowych dla maszyn, środków transportu, parkingów dla pracowników, na zapleczach budowy podczas tankowania i usuwania awarii sprzętu budowlanego, aby wycieki paliwa i olejów nie dostawały się na teren, z którego mogłyby zostać zmyte do wód powierzchniowych; uszczelnienie nawierzchni, gdzie składowane będą odpady niebezpieczne. 12. Zastosowanie w wymagających tego miejscach metody wysokościowej do posadowienia słupów, nie wymagającej zajęcia terenu poza obrysem fundamentów. 13. W miejscach wskazanych przez ornitologów wykonane zostanie uwidocznienie przewodów poprzez montaż znaczników przewodu (np. w postaci przepołowionych plastikowych kul połączonych za pomocą łącznika). Ograniczy to możliwość kolizji przelatujących ptaków z przewodami linii. 14. Podczas budowy minimalizowany będzie wpływ inwestycji na strukturę i estetykę krajobrazu. Wszystkie zabiegi zmniejszające wpływ linii na obszary ochrony przyrodniczej oraz cała trasa linii w 6 wariantach zostały opracowane przy założeniu, że planowane granice obszarów chronionych Natura 2000 na dzień r. są granicami, które zostaną zgłoszone jako obszary chronione. Uwzględniono deklarowane zmiany granic obszarów podane na stronach internetowych Ministerstwa Środowiska Propozycje monitoringu oddziaływania planowanego przedsięwzięcia na środowisko W zasadzie na etapie budowy prowadzenie monitoringu jest bezcelowe. Wynika toz faktu, że okres ten będzie niezbyt długi i będzie cechował się stosunkowo niewielkimi w ogólnej ocenie nieznaczącym wpływem na szeroko pojmowane środowisko. Należy natomiast w fazie budowy prowadzić okresowe kontrole stanu technicznego sprzętu budowlanego. Po zakończeniu procesu inwestycyjnego planuje się przeprowadzenie monitoringu, wykonanie pomiarów sprawdzających rzeczywisty poziom hałasu w środowisku oraz rzeczywiste oddziaływanie pola elektrycznego i magnetycznego na środowisko. Wykonanie pomiarów natężenia hałasu przenikającego do środowiska jest obowiązkiem wynikającym z: Art. 57, ust. 1 pkt 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane, Art. 76, ust. 1 pkt 4 ustawy z dnia 27 kwietnia 2001 r. Prawo Ochrony Środowiska. Pomiary należy wykonać w okresie rozruchu lub 30 dni od jego zakończenia zgodniez zapisami zawartymi w art. 76, ust. 3 pkt 1 ustawy z dnia 27 kwietnia 2001 r. Prawo Ochrony Środowiska. Ponadto pomiary te powinny być przeprowadzone zgodnie z metodyką referencyjną określoną w odpowiednim rozporządzeniu Ministra Środowiska z dnia 23 grudnia 2004 r. W przypadku oddziaływań elektrycznych praktyka pokazuje, że wartości obliczeniowe pola elektrycznego i magnetycznego są na ogół znacznie wyższe od rzeczywistych, które wystąpią po oddaniu stacji do eksploatacji. Zakładając, że nie ma możliwości zwiększenia obciążenia prądowego urządzeń torów głównych linii i stacji Elk-Granica RP 400 kv_kip _web Strona 13/18

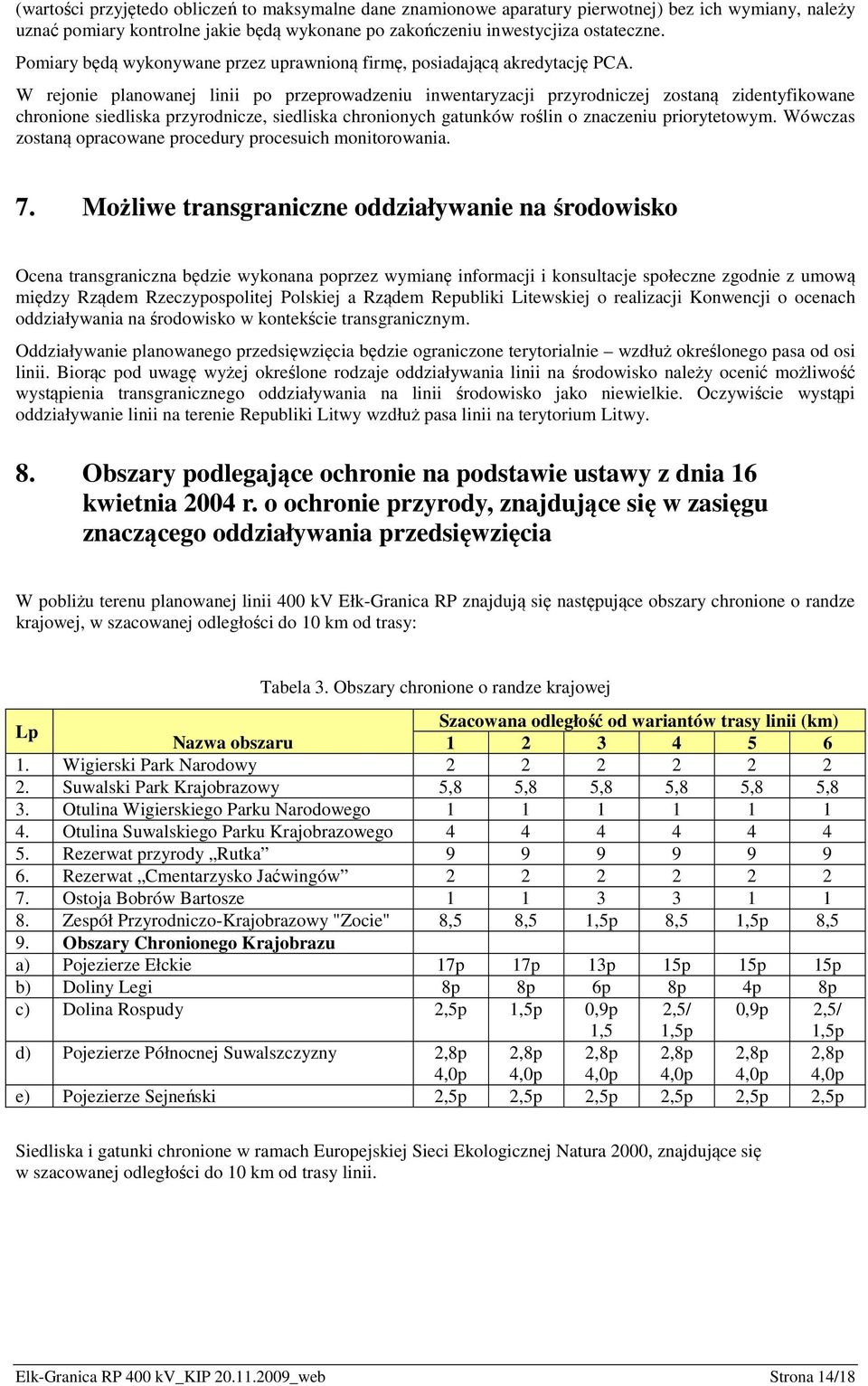

14 (wartości przyjętedo obliczeń to maksymalne dane znamionowe aparatury pierwotnej) bez ich wymiany, należy uznać pomiary kontrolne jakie będą wykonane po zakończeniu inwestycjiza ostateczne. Pomiary będą wykonywane przez uprawnioną firmę, posiadającą akredytację PCA. W rejonie planowanej linii po przeprowadzeniu inwentaryzacji przyrodniczej zostaną zidentyfikowane chronione siedliska przyrodnicze, siedliska chronionych gatunków roślin o znaczeniu priorytetowym. Wówczas zostaną opracowane procedury procesuich monitorowania. 7. Możliwe transgraniczne oddziaływanie na środowisko Ocena transgraniczna będzie wykonana poprzez wymianę informacji i konsultacje społeczne zgodnie z umową między Rządem Rzeczypospolitej Polskiej a Rządem Republiki Litewskiej o realizacji Konwencji o ocenach oddziaływania na środowisko w kontekście transgranicznym. Oddziaływanie planowanego przedsięwzięcia będzie ograniczone terytorialnie wzdłuż określonego pasa od osi linii. Biorąc pod uwagę wyżej określone rodzaje oddziaływania linii na środowisko należy ocenić możliwość wystąpienia transgranicznego oddziaływania na linii środowisko jako niewielkie. Oczywiście wystąpi oddziaływanie linii na terenie Republiki Litwy wzdłuż pasa linii na terytorium Litwy. 8. Obszary podlegające ochronie na podstawie ustawy z dnia 16 kwietnia 2004 r. o ochronie przyrody, znajdujące się w zasięgu znaczącego oddziaływania przedsięwzięcia W pobliżu terenu planowanej linii 400 kv Ełk-Granica RP znajdują się następujące obszary chronione o randze krajowej, w szacowanej odległości do 10 km od trasy: Tabela 3. Obszary chronione o randze krajowej Lp Szacowana odległość od wariantów trasy linii (km) Nazwa obszaru Wigierski Park Narodowy Suwalski Park Krajobrazowy 5,8 5,8 5,8 5,8 5,8 5,8 3. Otulina Wigierskiego Parku Narodowego Otulina Suwalskiego Parku Krajobrazowego Rezerwat przyrody Rutka Rezerwat Cmentarzysko Jaćwingów Ostoja Bobrów Bartosze Zespół Przyrodniczo-Krajobrazowy "Zocie" 8,5 8,5 1,5p 8,5 1,5p 8,5 9. Obszary Chronionego Krajobrazu a) Pojezierze Ełckie 17p 17p 13p 15p 15p 15p b) Doliny Legi 8p 8p 6p 8p 4p 8p c) Dolina Rospudy 2,5p 1,5p 0,9p 1,5 2,5/ 1,5p 0,9p 2,5/ 1,5p d) Pojezierze Północnej Suwalszczyzny 2,8p 4,0p 2,8p 4,0p 2,8p 4,0p 2,8p 4,0p 2,8p 4,0p 2,8p 4,0p e) Pojezierze Sejneński 2,5p 2,5p 2,5p 2,5p 2,5p 2,5p Siedliska i gatunki chronione w ramach Europejskiej Sieci Ekologicznej Natura 2000, znajdujące się w szacowanej odległości do 10 km od trasy linii. Elk-Granica RP 400 kv_kip _web Strona 14/18

15 Tabela 4. Siedliska i gatunki chronione w ramach Europejskiej Sieci Ekologicznej Natura 2000 Lp. Nazwa obszaru Kod Szacowana odległość od wariantów trasy linii (km) OBSZARY SPECJALNEJ OCHRONY PTAKÓW (OSO) 1. Puszcza Augustowska PLB SPECJALNE OBSZARY OCHRONY (SOO) 2. Jezioro Woszczelskie PLH28_06 1,5p 1,5p 7,5 7,5 1,5p 7,5 3. Torfowisko "Zocie" PLH28_10 8,5 8,5 0,4/0,4 8,5 0,4/0,4 8,5 4. Dolina Górnej pltmp381 2,3p 1,2p 1,8 1,2p 1,8 2,3p Rospudy 5. Jeleniewo PLH ,1 3,1 3,1 3,1 3,1 3,1 5.1 Jeleniewo Dolina 0,6/3,7 0,6/3,7 0,6/3,7 0,6/3,7 0,6/3,7 0,6/3,7 Hańczy 6. Ostoja Augustowska PLB ,5 9,5 0,4/0,5 9,5 0,4/0,5 9,5 7. Ostoja Wigierska 2,1 2,1 2,1 2,1 2,1 2,1 8. Ostoja Suwalska PLH ,8 5,8 5,8 5,8 5,8 5,8 9. Pojezierze Sejneńskie PLH ,5 0,5 0,5 0,5 0,5 0,5 W tabelach: p - linia przecina obszar na długości (km) 0,6/3,7 - dla zbliżeń <1 km, linia zbliża się do obszaru na odległość 0,6 km na długości 3,7 km Sposoby ograniczenia oddziaływania linii na środowisko przyrodnicze podano w rozdz. 6. Elk-Granica RP 400 kv_kip _web Strona 15/18

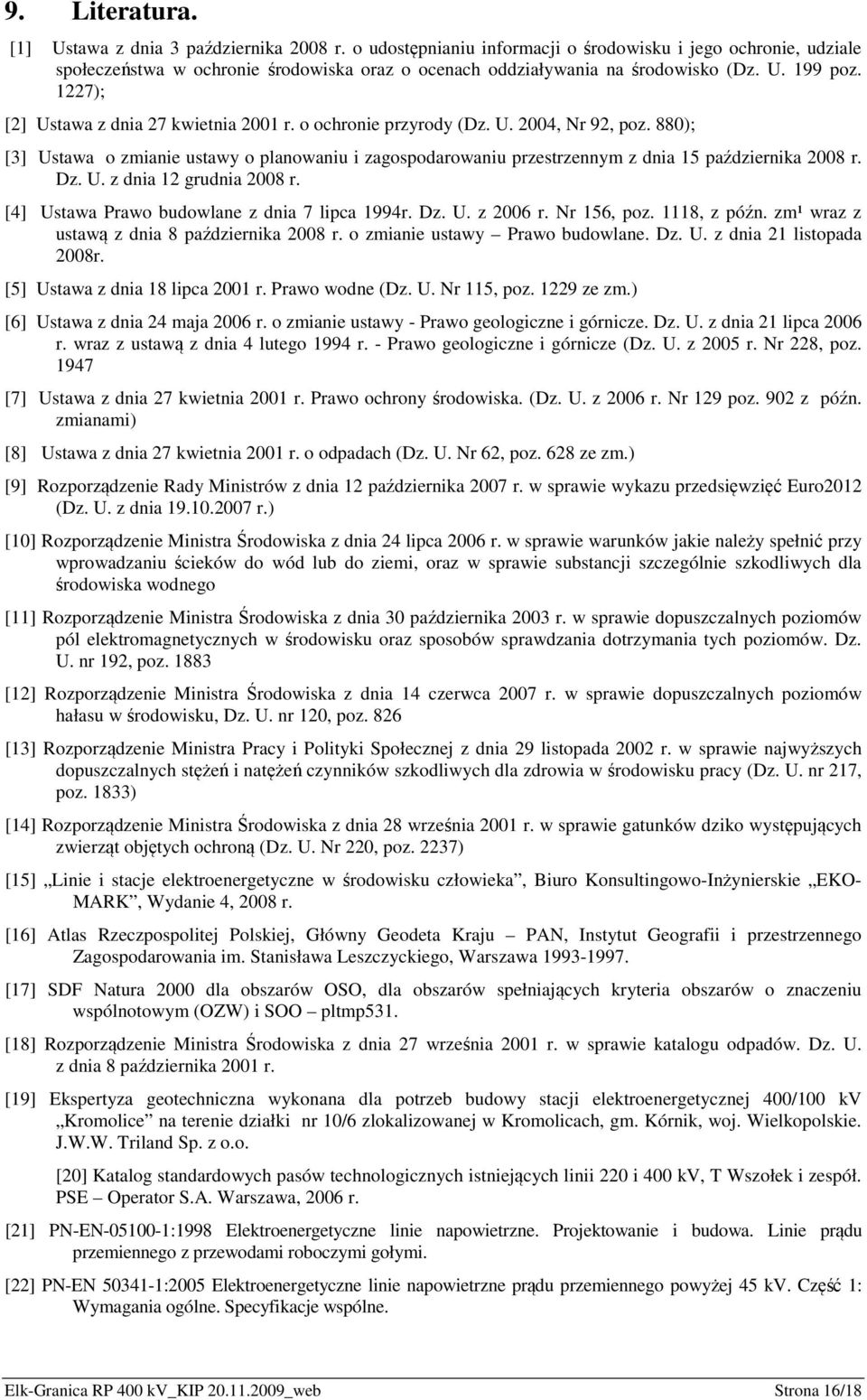

16 9. Literatura. [1] Ustawa z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (Dz. U. 199 poz. 1227); [2] Ustawa z dnia 27 kwietnia 2001 r. o ochronie przyrody (Dz. U. 2004, Nr 92, poz. 880); [3] Ustawa o zmianie ustawy o planowaniu i zagospodarowaniu przestrzennym z dnia 15 października 2008 r. Dz. U. z dnia 12 grudnia 2008 r. [4] Ustawa Prawo budowlane z dnia 7 lipca 1994r. Dz. U. z 2006 r. Nr 156, poz. 1118, z późn. zm¹ wraz z ustawą z dnia 8 października 2008 r. o zmianie ustawy Prawo budowlane. Dz. U. z dnia 21 listopada 2008r. [5] Ustawa z dnia 18 lipca 2001 r. Prawo wodne (Dz. U. Nr 115, poz ze zm.) [6] Ustawa z dnia 24 maja 2006 r. o zmianie ustawy - Prawo geologiczne i górnicze. Dz. U. z dnia 21 lipca 2006 r. wraz z ustawą z dnia 4 lutego 1994 r. - Prawo geologiczne i górnicze (Dz. U. z 2005 r. Nr 228, poz [7] Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska. (Dz. U. z 2006 r. Nr 129 poz. 902 z późn. zmianami) [8] Ustawa z dnia 27 kwietnia 2001 r. o odpadach (Dz. U. Nr 62, poz. 628 ze zm.) [9] Rozporządzenie Rady Ministrów z dnia 12 października 2007 r. w sprawie wykazu przedsięwzięć Euro2012 (Dz. U. z dnia r.) [10] Rozporządzenie Ministra Środowiska z dnia 24 lipca 2006 r. w sprawie warunków jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego [11] Rozporządzenie Ministra Środowiska z dnia 30 października 2003 r. w sprawie dopuszczalnych poziomów pól elektromagnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów. Dz. U. nr 192, poz [12] Rozporządzenie Ministra Środowiska z dnia 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku, Dz. U. nr 120, poz. 826 [13] Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 29 listopada 2002 r. w sprawie najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy (Dz. U. nr 217, poz. 1833) [14] Rozporządzenie Ministra Środowiska z dnia 28 września 2001 r. w sprawie gatunków dziko występujących zwierząt objętych ochroną (Dz. U. Nr 220, poz. 2237) [15] Linie i stacje elektroenergetyczne w środowisku człowieka, Biuro Konsultingowo-Inżynierskie EKO- MARK, Wydanie 4, 2008 r. [16] Atlas Rzeczpospolitej Polskiej, Główny Geodeta Kraju PAN, Instytut Geografii i przestrzennego Zagospodarowania im. Stanisława Leszczyckiego, Warszawa [17] SDF Natura 2000 dla obszarów OSO, dla obszarów spełniających kryteria obszarów o znaczeniu wspólnotowym (OZW) i SOO pltmp531. [18] Rozporządzenie Ministra Środowiska z dnia 27 września 2001 r. w sprawie katalogu odpadów. Dz. U. z dnia 8 października 2001 r. [19] Ekspertyza geotechniczna wykonana dla potrzeb budowy stacji elektroenergetycznej 400/100 kv Kromolice na terenie działki nr 10/6 zlokalizowanej w Kromolicach, gm. Kórnik, woj. Wielkopolskie. J.W.W. Triland Sp. z o.o. [20] Katalog standardowych pasów technologicznych istniejących linii 220 i 400 kv, T Wszołek i zespół. PSE Operator S.A. Warszawa, 2006 r. [21] PN-EN :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami roboczymi gołymi. [22] PN-EN :2005 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv. Część 1: Wymagania ogólne. Specyfikacje wspólne. Elk-Granica RP 400 kv_kip _web Strona 16/18

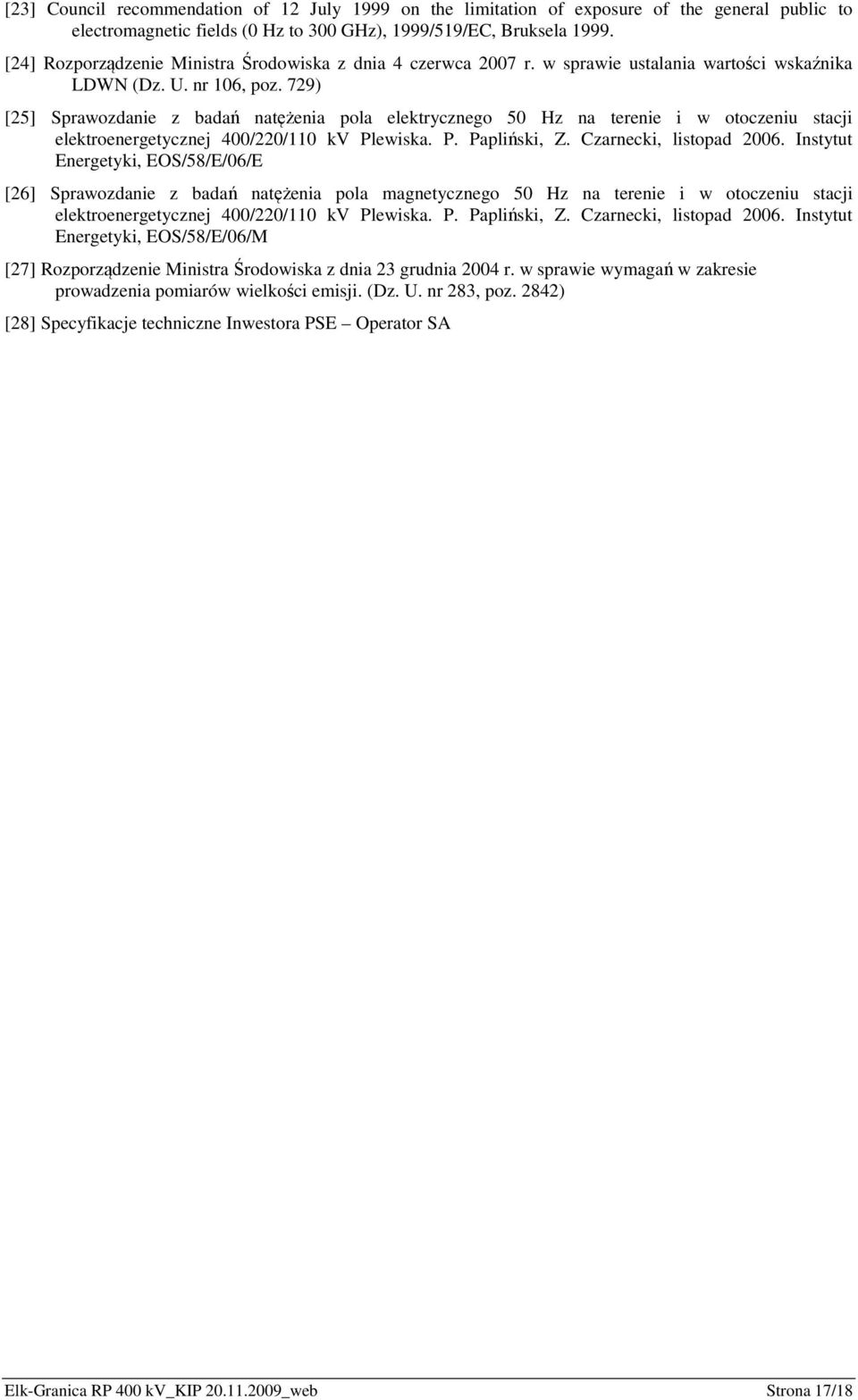

17 [23] Council recommendation of 12 July 1999 on the limitation of exposure of the general public to electromagnetic fields (0 Hz to 300 GHz), 1999/519/EC, Bruksela [24] Rozporządzenie Ministra Środowiska z dnia 4 czerwca 2007 r. w sprawie ustalania wartości wskaźnika LDWN (Dz. U. nr 106, poz. 729) [25] Sprawozdanie z badań natężenia pola elektrycznego 50 Hz na terenie i w otoczeniu stacji elektroenergetycznej 400/220/110 kv Plewiska. P. Papliński, Z. Czarnecki, listopad Instytut Energetyki, EOS/58/E/06/E [26] Sprawozdanie z badań natężenia pola magnetycznego 50 Hz na terenie i w otoczeniu stacji elektroenergetycznej 400/220/110 kv Plewiska. P. Papliński, Z. Czarnecki, listopad Instytut Energetyki, EOS/58/E/06/M [27] Rozporządzenie Ministra Środowiska z dnia 23 grudnia 2004 r. w sprawie wymagań w zakresie prowadzenia pomiarów wielkości emisji. (Dz. U. nr 283, poz. 2842) [28] Specyfikacje techniczne Inwestora PSE Operator SA Elk-Granica RP 400 kv_kip _web Strona 17/18

18 Tabela 5 Specyfikacje techniczne PSE Operator SA L.p. Tytuł Nr kodowy 1. Linia napowietrzna 400 kv PSE-SF. Linia PL/2009v2 2. Załącznik nr 1. Linia napowietrzna 400 kv - Słupy. PSE-SF. Linia PL/2009v2 3. Załącznik nr 2. Linia napowietrzna 400 kv. Fundamenty. 4. Załącznik nr 3. Linia napowietrzna 400 kv - Uziemienia. 5. Załącznik nr 4. Linia napowietrzna 400 kv - Przewód fazowy. 6. Załącznik nr 5. Linia napowietrzna 400 kv - Przewody odgromowe stalowo-aluminiowe. 7. Załącznik nr 6. Linia napowietrzna 400 kv - Przewód OPGW i osprzęt OPGW. PSE-SF. Linia PL/2009v1 PSE-SF. Linia PL/2009v1 PSE-SF. Linia PL/2009v1 PSE-SF. Linia PL/2009v1 PSE-SF. Linia PL/2009v1 8. Załącznik nr 7.Linia napowietrzna 400 kv - Izolatory. PSE-SF. Linia PL/2009v1 9. Załącznik nr 8. Linia napowietrzna 400 kv - Osprzęt. PSE-SF. Linia PL/2009v1 10. Załącznik nr 9. Linia napowietrzna 400 kv - Oznakowanie. PSE-SF. Linia PL/2009v1 [29] Dyrektywa SEA Parlamentu Europejskiego i Rady nr 201/42/CE z dnia 27 czerwca 2001 r. w sprawie oceny wpływu niektórych planów i programów na środowisko [30] Dyrektywa Rady nr 79/409/EWG z dnia 2 kwietnia 1979 w sprawie ochrony dzikiego ptactwa [31] Dyrektywa Rady nr 92/43/EWG z dnia 21 maja 1992 w sprawie ochrony siedlisk przyrodniczych oraz dzikiej fauny i flory [32] Ministerstwo Rozwoju Regionalnego, czerwiec 2001 r. Wytyczne dotyczące OOŚ. Screening. [33] Dyrektywa Rady nr 79/409/EWG z dnia 27 czerwca 1985 w sprawie oceny skutków wywieranych przez niektóre przedsięwzięcia publiczne i prywatne na środowisko naturalne [34] Biereżnoj U., Pawlikowski P., 2008, Dolina Górnej Rospudy SDF [35] Dziedzic J, 2008 Jezioro Woszczelskie SDF [36] Kruszelnicki J., Kruszelnicka A., 2008 Torfowisko Zocie SDF Elk-Granica RP 400 kv_kip _web Strona 18/18
