1 mądre i proste

2 PRODUKTY Studnie dystrybucji wody i nawozu (patent globalny) Rury rozprowadzające LDPE Nawozy

3 ZALETY SYSTEMU Wykonany na indywidualne zlecenie oraz gotowy do natychmiastowego użycia Dwufunkcyjność w jednej obudowie Brak konieczności stałego nadzoru nad pracą systemu oraz zasilania 220V Oczekiwany rezultat niezależny od warunków atmosferycznych Natychmiastowa nastawa sytemu dla indywidualnych potrzeb terenu zielonego Niepowtarzalna funkcjonalność Jedyne tego typu rozwiązanie na rynku Zaprojektowany i wykonany fabrycznie przez specjalistów branży tworzywowej i ogrodniczej Skandynawska jakość 15 lat gwarancji* Okres gwarancji obejmuje elementy polietylenowe oraz połączenia stałe pomiędzy nimi *

4 INSTALACJA I NAWADNIANIE Klient nabywa fabrycznie przygotowany do zainstalowania w terenie system. Wykonany na indywidualne zlecenie, według indywidualnego projektu dostarczanego przez klienta, bądź przygotowanego przez firmę MuoviTech. Użytkownik decyduje o parametrach oczekiwanych ze strony systemu. Trzy zastrzeżone mieszanki nawozowe wpływające w zależności od potrzeby na barwę roślin, szerokość listowia oraz rozrost. Niekłopotliwa i łatwa nastawa wstępna systemu (system chroniony patentem). Użytkownik ustala parametry pracy systemu, zasterowując je ręcznie, przy pomocy jednego zaworu. Nastawa zaworu uzależniona od parametrów przyłącza wodnego, rodzaju uprawy, wielkości areału oraz oczekiwanego efektu. Dane do nastawy dostarczane przez producenta systemu.

5 PRZYKŁADOWE ZAŁOŻENIA PROJEKTOWE DLA NASTAWY SYSTEMU I OKREŚLENIA CZASU WYMIANY WKŁADU NAWOZOWEGO Przykład: - ciśnienie zasilające: 3.0 atm. - wydatek przyłącza: 1320 L/H* - powierzchnia zraszania (sekcja) obsługiwana przez jeden zawór: 80m2 - dobowe zapotrzebowanie gruntu w wodę przy uprawach trawiastych: 5 L/1m2 - zalecana nastawa max. przepływu wody przez bypass (cardridg e nawozowy): 1 L/min Przykładowy parametr wody sieciowej dla jednego z powiatów małopolskich *

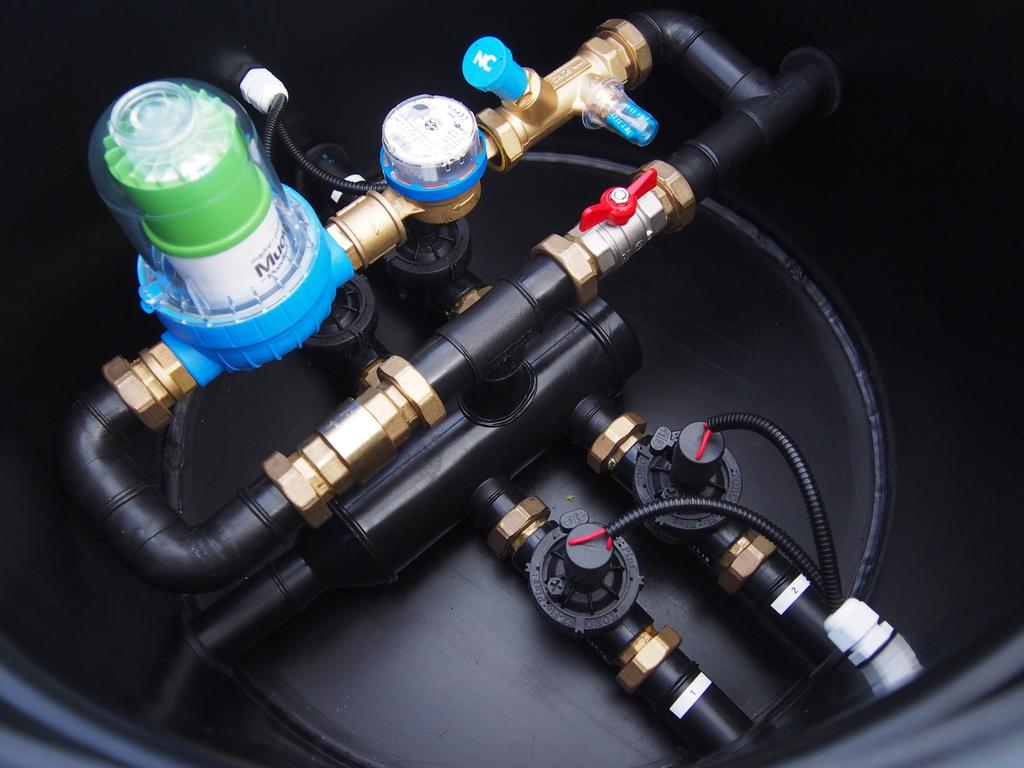

6 WSTĘPNA NASTAWA STUDNI Wstępne ustalenie parametrów pracy wielosekcyjnej studni rozdzielaczowo-dystrybucyjnej: 1. Odkręcić korpus (A), wyjąć wymienny wkład nawozowy (E), zakręcić korpus (A) 2. Podłączyć studnię do źródła zasilania w wodę 4. Otworzyć ręcznie zawory elektromagnetyczne (C) poszczególnych sekcji w celu osiągnięcia maksymalnego, chwilowego przepływu przez studnię 5. Przekręcając klucz imbusowy, nastawić wskaz przepływomierza (D) na 5 l/min 6. Odłączyć studnię do źródła zasilania w wodę 7. Ostrożnie odkręcić korpus (A), włożyć wymienny wkład nawozowy (E), zakręcić korpus (A) 8. Podłączyć studnię do źródła zasilania w wodę 10. Stopniowo otwierając zawór B w kierunku poz. B1, uzyskać przepływ na liczniku (F) bypass'u około 1.0 l/min 11. Po ustaleniu przepływu 1.0 l/min na bypass'ie, zamknąć manualnie zawory elektromagnetyczne poszczególnych sekcji przechodząc na sterowanie automatyczne 12. Studnia gotowa do pracy

7 WSTĘPNA NASTAWA STUDNI

8 PRZYKŁADOWE ZAŁOŻENIA PROJEKTOWE DLA NASTAWY SYSTEMU I OKREŚLENIA CZASU WYMIANY WKŁADU NAWOZOWEGO Wymagana dawka wody dla nawodnienia jednej sekcji (80m2 uprawy) 5L x 80m2 400 L Maksymalny wydatek źródła zasilania w wodę 22 L/min 22 L - 1 min 400 L - x min 18 min Czas nawadniania sekcji zieleni do uzyskania wymaganej wilgotności 18 min x 1.0 L = 18 L Przepływ wody przez bypass nawozowy w czasie nawadniania jednej sekcji 1320 L : 400 L = 3,3 Wydatek źródła pokrywający zapotrzebowanie jednego zasilenia 3 sekcji nawodnieniowych o powierzchni całkowitej (240m2)

9 PRZYKŁADOWE ZAŁOŻENIA PROJEKTOWE DLA NASTAWY SYSTEMU I OKREŚLENIA CZASU WYMIANY WKŁADU NAWOZOWEGO WYMIANA WKŁADÓW NAWOZOWYCH Zapotrzebowanie uprawy w żelazo (Fe): 15g (Fe) / 100g nośnika* 2 mg/l (0,002g/L) Całkowita przewidywana powierzchnia do zasilenia w formułę nawozową: 3 x 80m2 (240m2) Objętość wody przepływająca przez system w czasie jednego zasilenia: 5L x 240m2 = 1200L Objętość wody przepływająca przez bypass w czasie jednego zasilenie: 22 L - 1 L 1200 L - x L 54L Zapotrzebowanie na żelazo (Fe) w czasie jednego zasilenia: 54L x 0,002g = 0,11g / 54L Szacowany średni czas wydajności wkładu (dla powierzchni 240m2): 15g / 0,11g = 136 zasileń formuła nawozowa cardridge a typu zieloność small *

10 WYMIANA WKŁADÓW NAWOZOWYCH 240m2 136 zasileń* 480m2 68 zasileń* 960m2 34 zasilenia* 1920m2 17 zasileń* jedno zasilenie = 1 dzień *
