1 Construcción

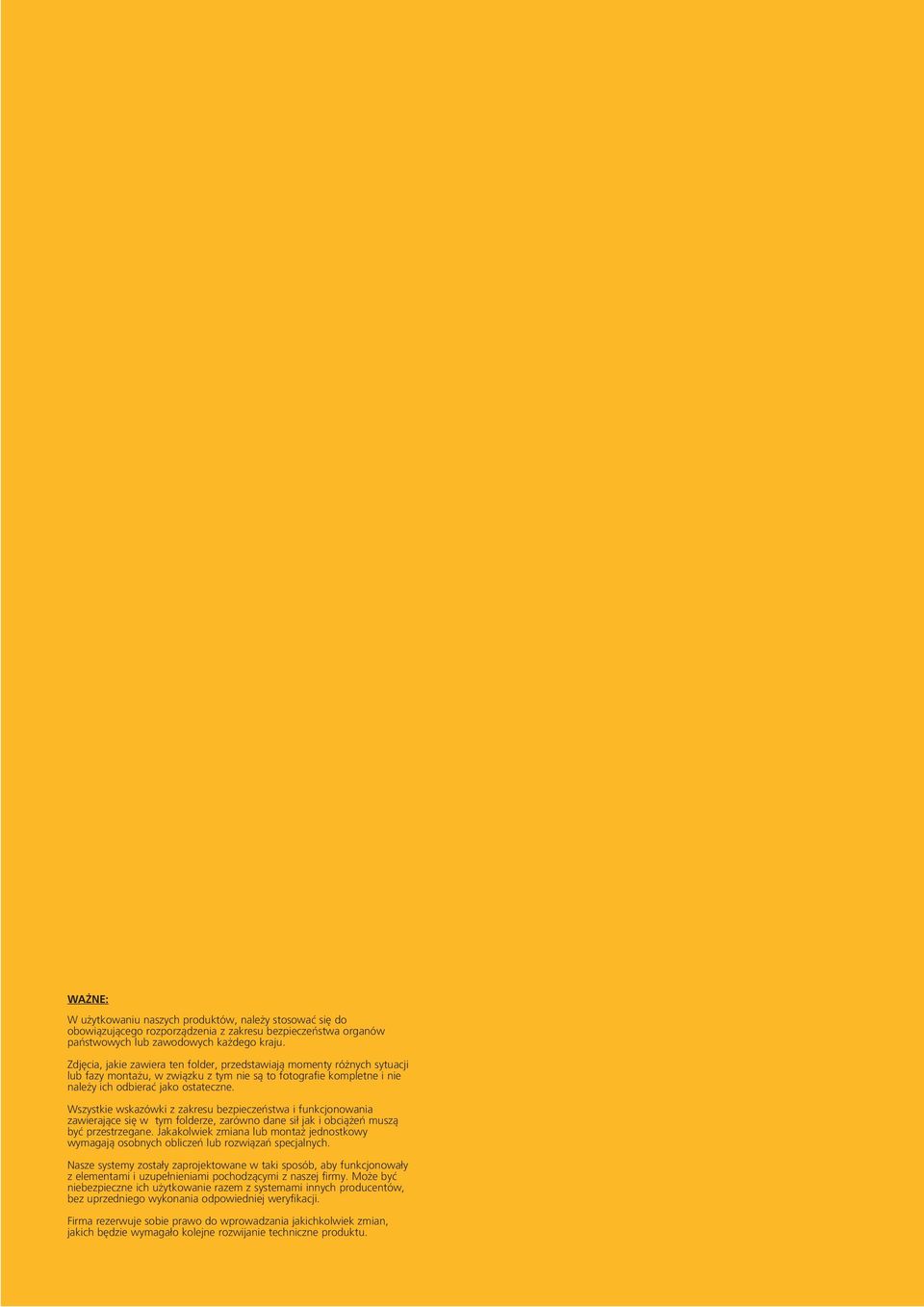

2 WAŻNE: W użytkowaniu naszych produktów, należy stosować się do obowiązującego rozporządzenia z zakresu bezpieczeństwa organów państwowych lub zawodowych każdego kraju. Zdjęcia, jakie zawiera ten folder, przedstawiają momenty różnych sytuacji lub fazy montażu, w związku z tym nie są to fotografie kompletne i nie należy ich odbierać jako ostateczne. Wszystkie wskazówki z zakresu bezpieczeństwa i funkcjonowania zawierające się w tym folderze, zarówno dane sił jak i obciążeń muszą być przestrzegane. Jakakolwiek zmiana lub montaż jednostkowy wymagają osobnych obliczeń lub rozwiązań specjalnych. Nasze systemy zostały zaprojektowane w taki sposób, aby funkcjonowały z elementami i uzupełnieniami pochodzącymi z naszej firmy. Może być niebezpieczne ich użytkowanie razem z systemami innych producentów, bez uprzedniego wykonania odpowiedniej weryfikacji. Firma rezerwuje sobie prawo do wprowadzania jakichkolwiek zmian, jakich będzie wymagało kolejne rozwijanie techniczne produktu.

Wszystkie wskazówki z zakresu bezpieczeństwa i funkcjonowania zawierające się w tym folderze, zarówno dane sił jak i obciążeń muszą być przestrzegane.

3 Deskowanie Kasetonowe Kuweta odzyskiwana RECUB System Kasetonowy Kuwetowy Recub jest szybkim i bezpiecznym systemem deskowania stropowego kasetonowego odzyskiwalnego. Główne elementy systemu to : dźwigary, głowice i belki poprzeczne. Struktura utworzona z tych elementów służy do podparcia kuwet i płyt. W zależności od wysokości poziomu stropu, do podparcia tej struktury służą podpory dostępne w naszej ofercie lub wieże typu G. Dźwigary z podporami lub wieżami tworzą Strukturę Nośną systemu, natomiast reszta elementów stanowi Strukturę Odzyskiwalną. System charakteryzuje się szybkim oraz bezpiecznym montażem i demontażem materiału odzyskiwalnego nawet od 3 dni od jego zaszalowania. Typowe rozmiary kasetonu standardowego to 80 x 80 cm zaś żebra -12 cm szerokości. Aby orzymać inne przekroje żeber i kasetonów, nasz departament badawczo rozwojowy zaprojektował inne rozwiązania gdzie istnieje możliwość tworzenia większych żeber przy użyciu kuwety standardowej. 1

W zależności od wysokości poziomu stropu, do podparcia tej struktury służą podpory dostępne w naszej ofercie lub wieże typu G.

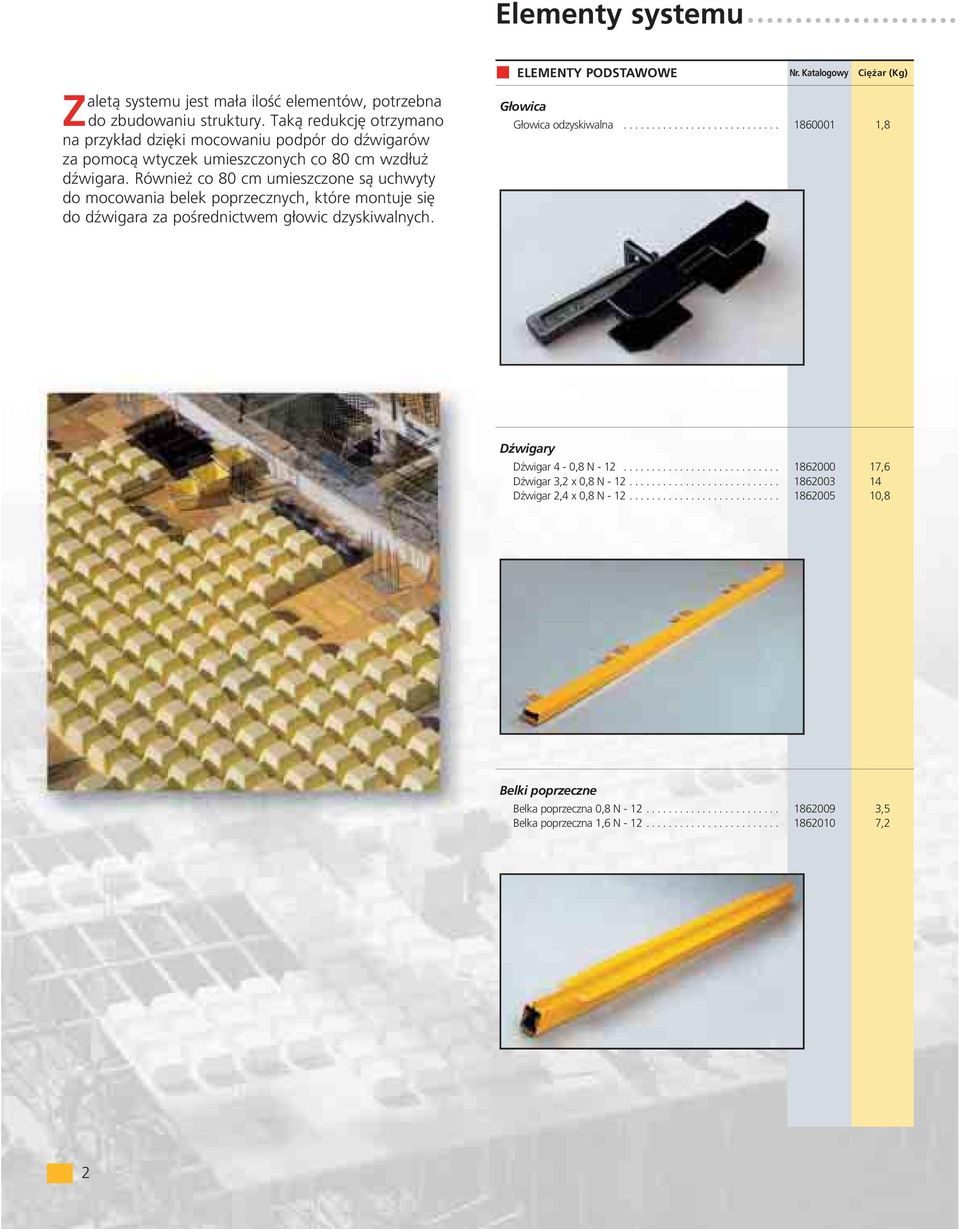

4 Elementy systemu Zaletą systemu jest mała ilość elementów, potrzebna do zbudowaniu struktury. Taką redukcję otrzymano na przykład dzięki mocowaniu podpór do dźwigarów za pomocą wtyczek umieszczonych co 80 cm wzdłuż dźwigara. Również co 80 cm umieszczone są uchwyty do mocowania belek poprzecznych, które montuje się do dźwigara za pośrednictwem głowic dzyskiwalnych. ELEMENTY PODSTAWOWE Nr. Katalogowy Ciężar (Kg) Głowica Głowica odzyskiwalna ,8 Dźwigary Dźwigar 4-0,8 N ,6 Dźwigar 3,2 x 0,8 N Dźwigar 2,4 x 0,8 N ,8 Belki poprzeczne Belka poprzeczna 0,8 N ,5 Belka poprzeczna 1,6 N ,2 2

Również co 80 cm umieszczone są uchwyty do mocowania belek poprzecznych, które montuje się do dźwigara za pośrednictwem głowic dzyskiwalnych. ELEMENTY PODSTAWOWE Nr.

5 Nr. Katalogowy Ciężar (Kg) ELEMENTY UZUPEŁNIAJĄCE Nr. Katalogowy Ciężar (Kg) Elementy kompensacyjne Element kompensacyjny 0,8 N ,9 Belka poprzeczna wzmocniona Belka poprzeczna wzmocniona 1,6 N ,9 Kuwety Kuweta ,2 Kuweta ,4 Kuweta ,5 Kuweta Kuweta ,3 Wsporniki Wspornik 0, ,2 Wspornik 1, Płyta Płyta CB 800 x 750 x ,4 Płyta SB 800 x 750 x ,8 Półkuwety Półkuweta ,2 Półkuweta ,8 3

..................................... 1862019 11,4 Kuweta 30...................................... 1862021 12,5 Kuweta 35...................................... 1862023 13 Kuweta 40.

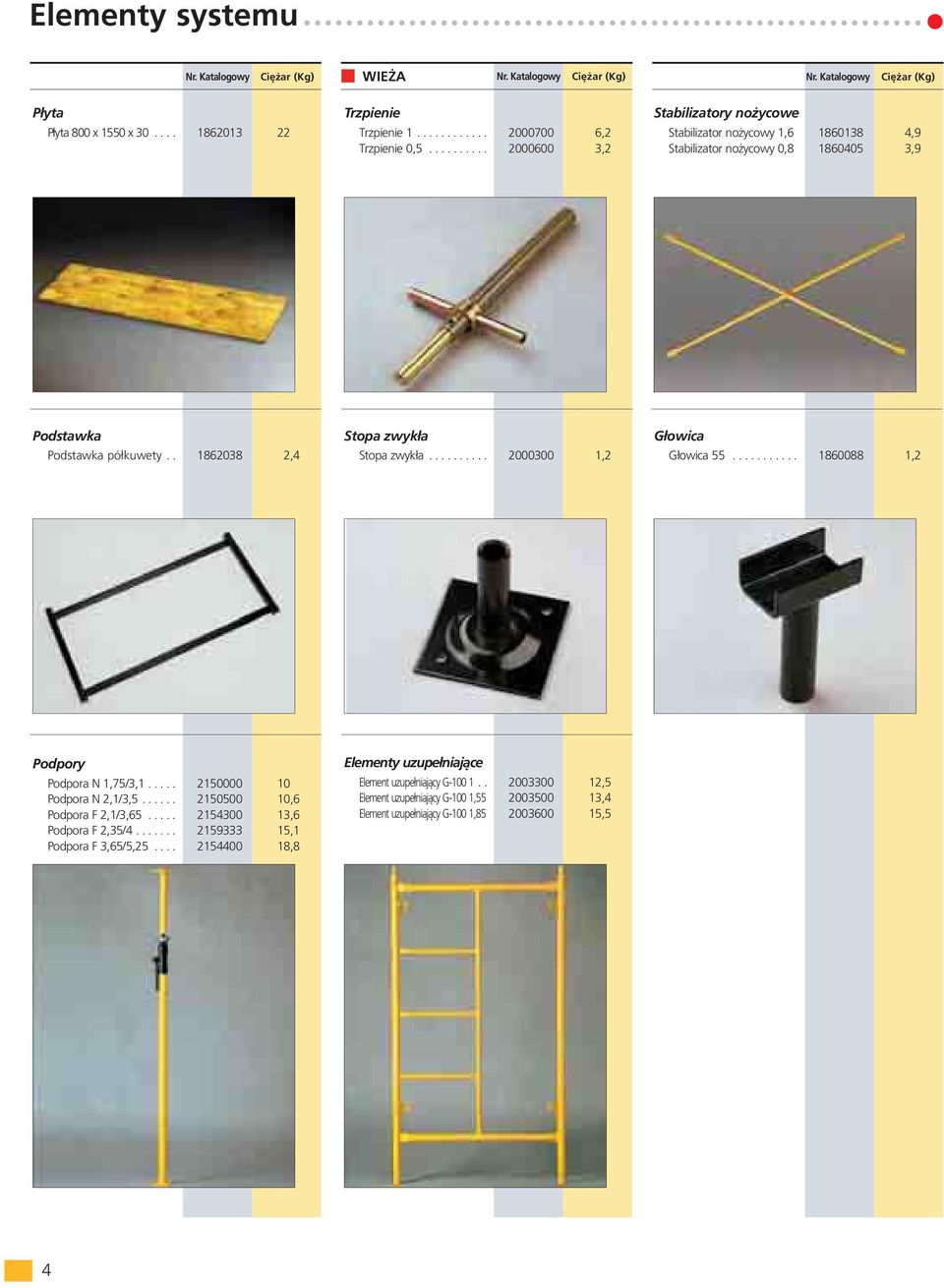

6 Elementy systemu Nr. Katalogowy Ciężar (Kg) WIEŻA Nr. Katalogowy Ciężar (Kg) Nr. Katalogowy Ciężar (Kg) Płyta Płyta 800 x 1550 x Trzpienie Trzpienie ,2 Trzpienie 0, ,2 Stabilizatory nożycowe Stabilizator nożycowy 1, ,9 Stabilizator nożycowy 0, ,9 Podstawka Podstawka półkuwety ,4 Stopa zwykła Stopa zwykła ,2 Głowica Głowica ,2 Podpory Podpora N 1,75/3, Podpora N 2,1/3, ,6 Podpora F 2,1/3, ,6 Podpora F 2,35/ ,1 Podpora F 3,65/5, ,8 Elementy uzupełniające Element uzupełniający G ,5 Element uzupełniający G-100 1, ,4 Element uzupełniający G-100 1, ,5 4

......... 2000300 1,2 Głowica Głowica 55........... 1860088 1,2 Podpory Podpora N 1,75/3,1..... 2150000 10 Podpora N 2,1/3,5...... 2150500 10,6 Podpora F 2,1/3,65..... 2154300 13,6 Podpora F 2,35/4.

7 Opis techniczny i odciążenia Kuwety odzyskiwalne są tak skonstruowane aby utrzymać grubość stropu do 150 mm. Podstawa kuwety jest prostokątna, gdzie różnica pomiędzy jednym a drugim bokiem wynosi 50 mm. h 1 h A x B 30 Kolejny rysunek przedstawia kształt żeber, jaki otrzymuje się dzięki kuwetom. Poniżej rysunku znajduje się tabela zawierająca rozmiary stropów w zależności od rodzaju kuwety. KUWETY ODZYSKIWALNE Wysokość (mm.) Ciężar (Kg.) 9,6 10,7 11,4 11,8 12,5 Rozmiary (mm.) 749 x 799 TABELA ODCIĄŻEŃ KUWETA (mm) ODCIĄŻENIA NA KUWETĘ (m 3 ) GRUBOŚĆ PŁYTY STROPOWEJ e (mm) CAŁKOWITA GRUBOŚĆ STROPU H (mm) CIĘŻAR WŁASNY STROPU ODCIĄŻONEGO (Kg/m) CAŁKOWITA WIELKOŚĆ BETONU NA METR STROPU (m 3 /m 2) ,5 0, , , , , , , ,5 0, ,5 0, , , , , , , , , , , , , , , , ,336 5

Poniżej rysunku znajduje się tabela zawierająca rozmiary stropów w zależności od rodzaju kuwety. KUWETY ODZYSKIWALNE Wysokość (mm.) 200 250 300 350 400 Ciężar (Kg.

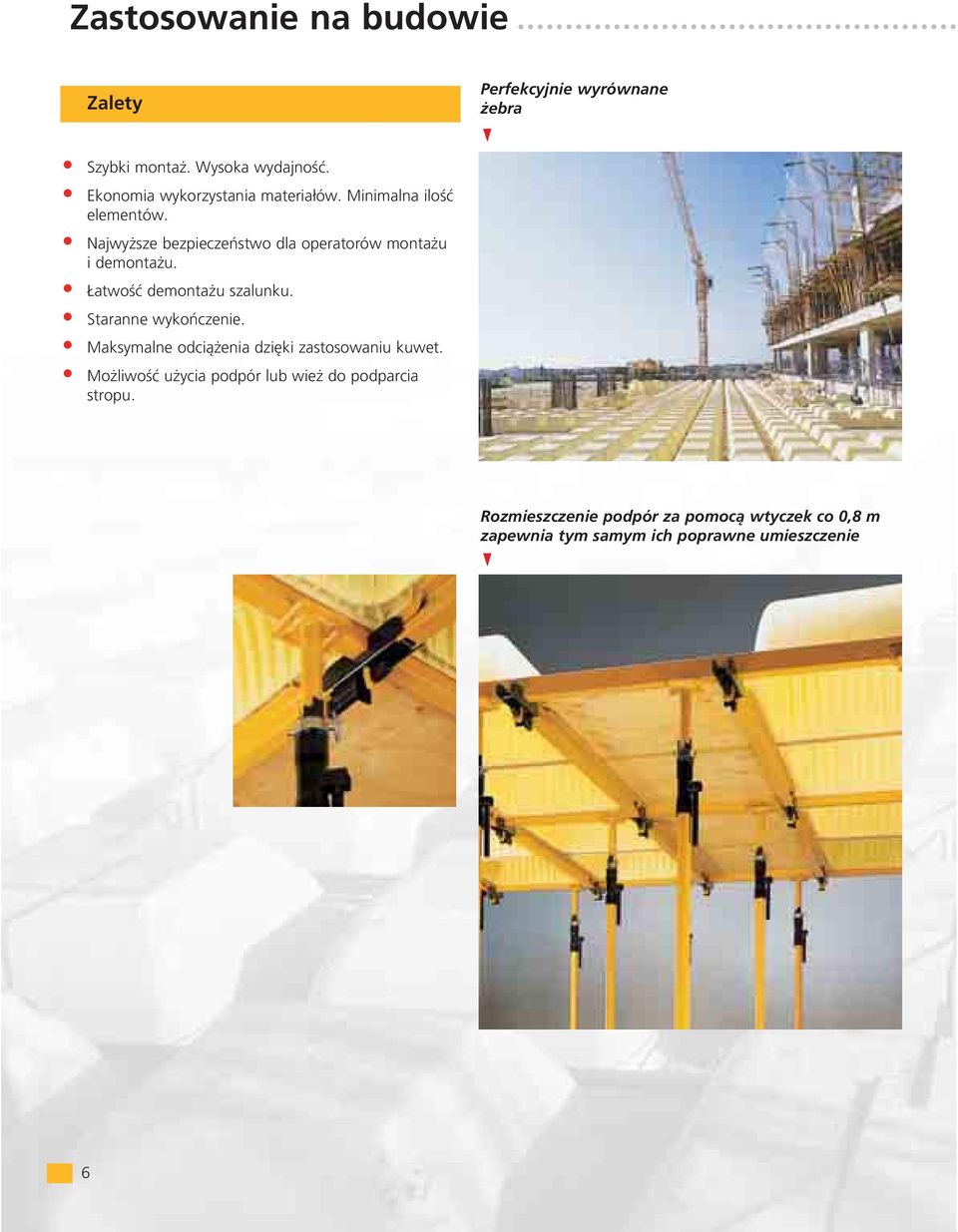

8 Zastosowanie na budowie Zalety Perfekcyjnie wyrównane żebra Szybki montaż. Wysoka wydajność. Ekonomia wykorzystania materiałów. Minimalna ilość elementów. Najwyższe bezpieczeństwo dla operatorów montażu i demontażu. Łatwość demontażu szalunku. Staranne wykończenie. Maksymalne odciążenia dzięki zastosowaniu kuwet. Możliwość użycia podpór lub wież do podparcia stropu. Rozmieszczenie podpór za pomocą wtyczek co 0,8 m zapewnia tym samym ich poprawne umieszczenie 6

Najwyższe bezpieczeństwo dla operatorów montażu i demontażu. Łatwość demontażu szalunku. Staranne wykończenie.

9 Perfekcyjne wykończenie głowic słupów W miejscach styku ze słupem Łatwość montażu wszystkich elementów 7

10 Zastosowanie na budowie Szybkość Bezpieczeństwo Odzyskiwalność 8
