1 1 Obiekty mostowe z kompozytów FRP mgr inż. Paweł Poneta Dział Badań i Rozwoju Mostostal Warszawa S.A.

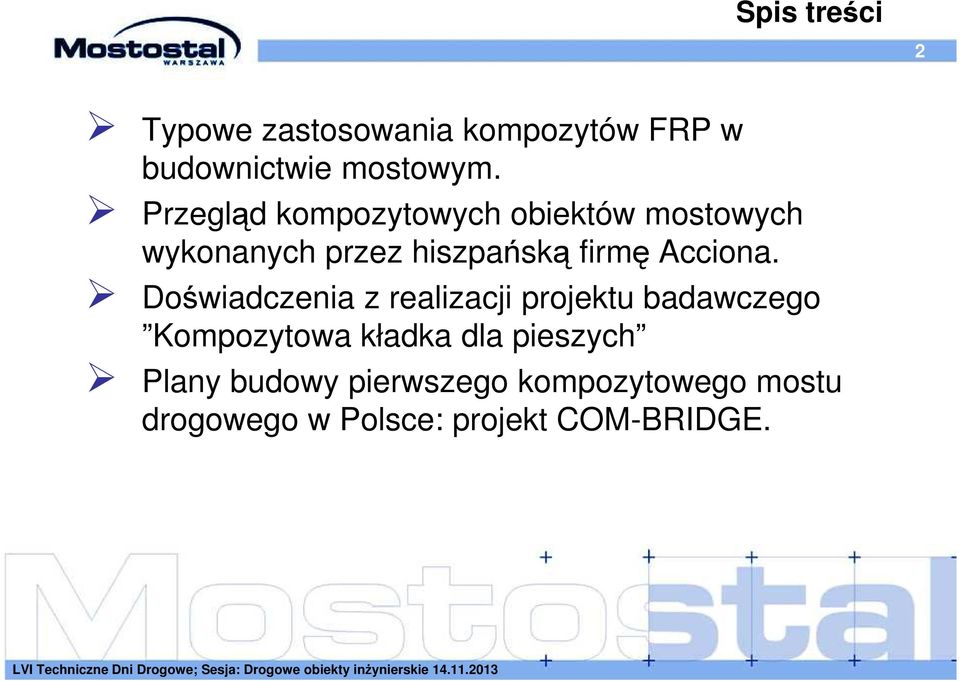

2 Spis treści 2 Typowe zastosowania kompozytów FRP w budownictwie mostowym. Przegląd kompozytowych obiektów mostowych wykonanych przez hiszpańską firmę Acciona. Doświadczenia z realizacji projektu badawczego Kompozytowa kładka dla pieszych Plany budowy pierwszego kompozytowego mostu drogowego w Polsce: projekt COM-BRIDGE.
3 Zastosowanie FRP w mostownictwie 3 Taśmy i kształtki przyklejane jako zewnętrzne zbrojenie konstrukcji mostowych (zbrojenie bierne lub czynne). Maty i tkaniny szklane i węglowe jako zbrojenie zewnętrzne konstrukcji mostowych (zbrojenie bierne). Pręty zbrojeniowe elementów betonowych substytut zbrojenia stalowego. Pomosty kompozytowe i/lub ich elementy. Elementy wyposażenia mostu (nie nośne). Kompozytowe konstrukcje dźwigarów mostowych lub całe obiekty mostowe.
4 4 Wiadukt z kompozytowymi dźwigarami Autostrada del Cantábrico Asturias, Hiszpania Rok budowy: 2005

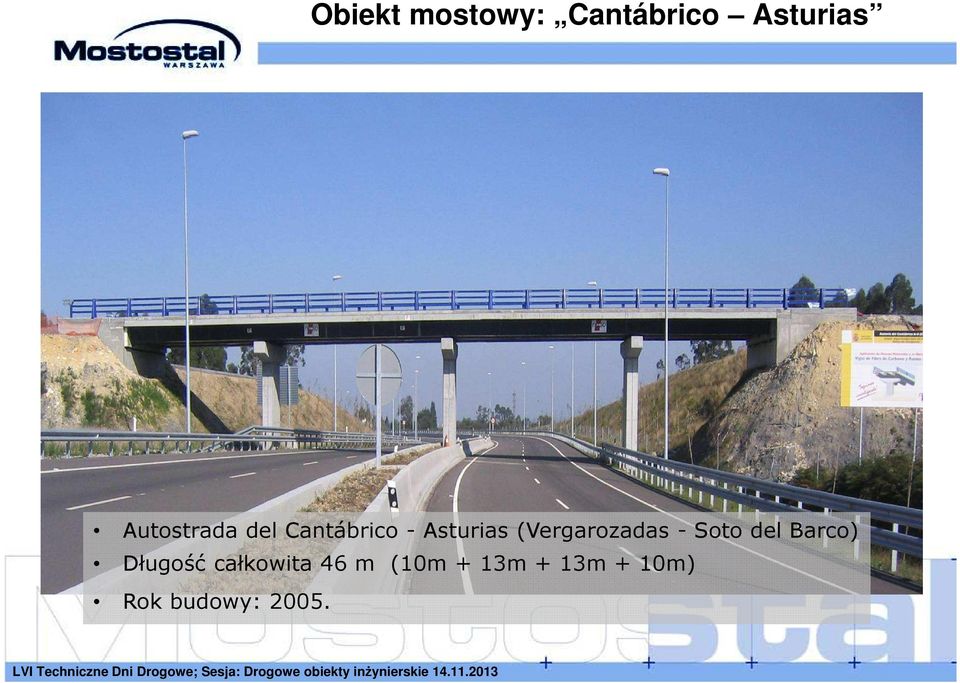

5 Obiekt mostowy: Cantábrico Asturias Autostrada del Cantábrico - Asturias (Vergarozadas - Soto del Barco) Długość całkowita 46 m (10m + 13m + 13m + 10m) Rok budowy: 2005.
6 Produkcja kompozytowych dźwigarów
7 Montaż dźwigarów głównych 7
8 Badania i odbiory wiaduktu 8

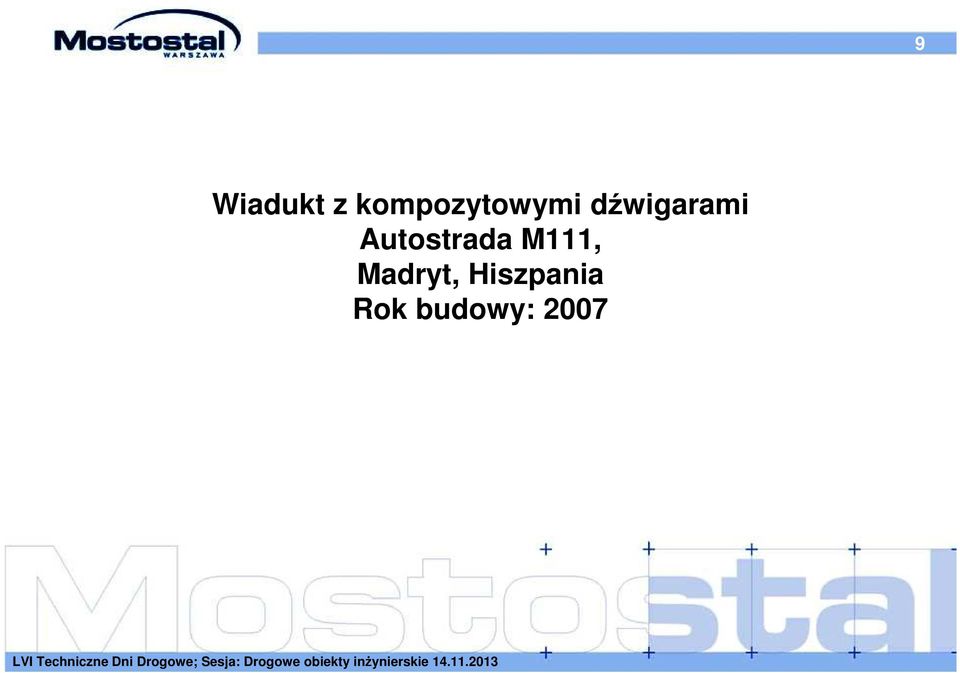

9 9 Wiadukt z kompozytowymi dźwigarami Autostrada M111, Madryt, Hiszpania Rok budowy: 2007
10 Obiekt mostowy, Autostrada M111, Madryt 10 Autostrada M111, Madryt (Fuente del Saz)- Hiszpania Długość całkowita: 34m (10m +14m + 10m) Rok budowy: 2007

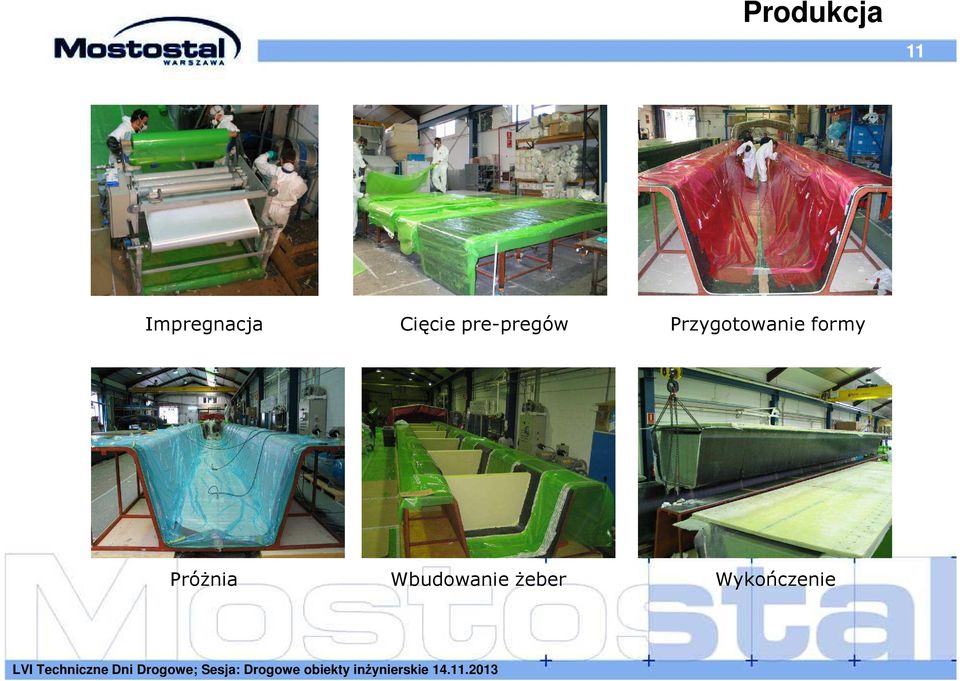

11 Produkcja 11 Impregnacja Cięcie pre-pregów Przygotowanie formy Próżnia Wbudowanie żeber Wykończenie

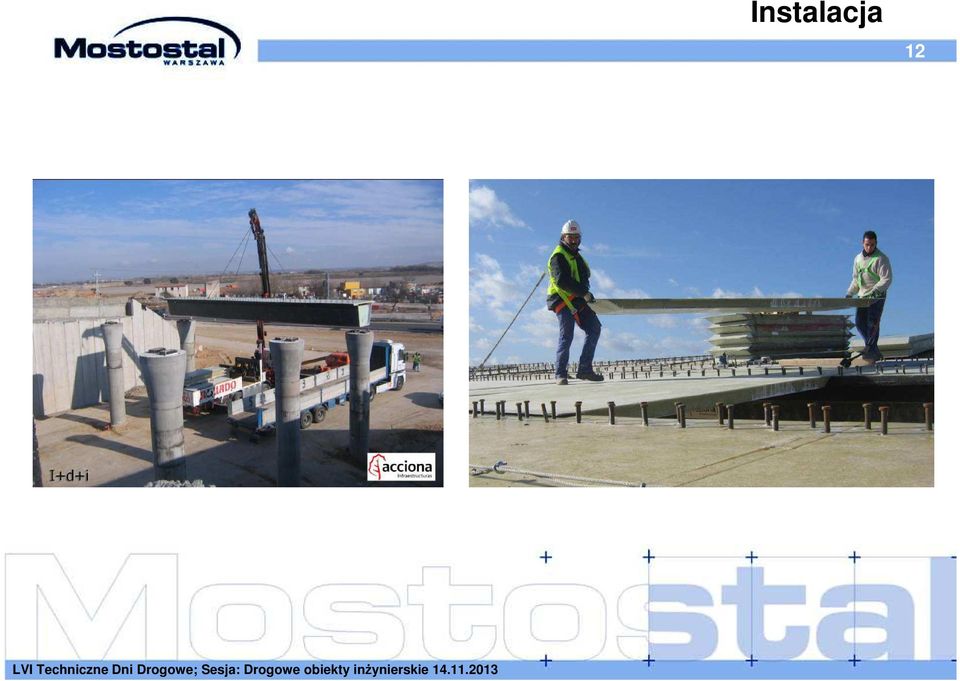

12 Instalacja 12
13 Odbiory 13
14 Gotowy obiekt 14
15 15 Kładka kompozytowa dla pieszych Rzeka Manzanares Madryt, Hiszpania 2010

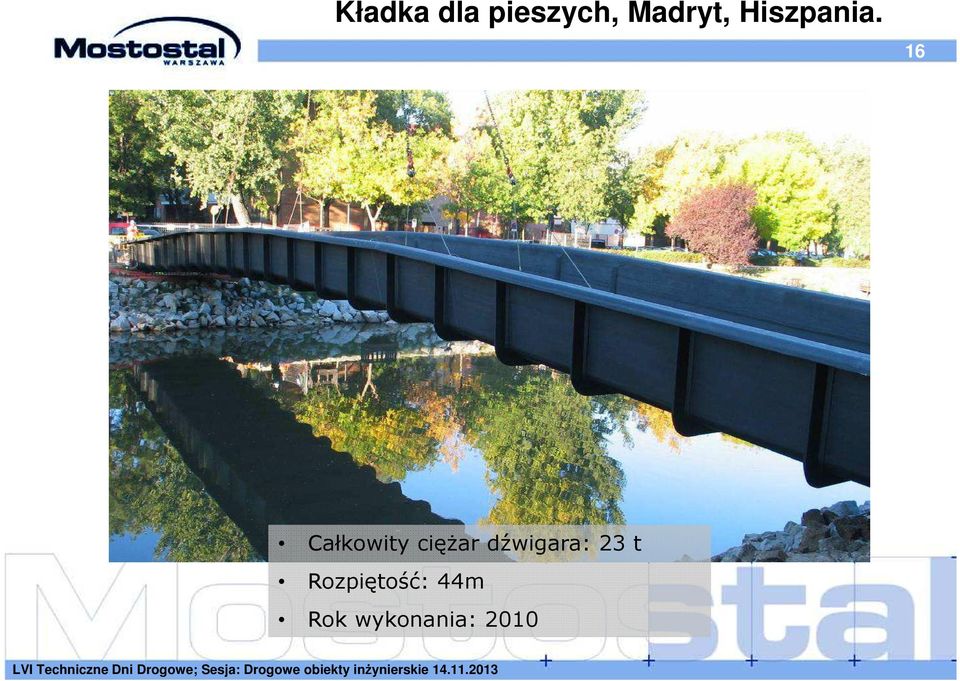

16 Kładka dla pieszych, Madryt, Hiszpania. 16 Całkowity ciężar dźwigara: 23 t Rozpiętość: 44m Rok wykonania: 2010
17 Produkcja 17 Forma Przygotowanie formy Laminowanie Laminowanie Przygotowanie formy Proces infuzji
18 Montaż 18 Żebra zewnętrzne Gotowy dźwigar Montaż na budowie Montaż dźwigara na budowie
19 19 Doświadczenia krajowe w tematyce kompozytowych obiektów mostowych. Realizacja projektu badawczego: Opracowanie technologii wytwarzania i wdrożenie kompozytowych kładek dla pieszych
20 Projekt Opracowanie technologii wytwarzania i wdrożenie kompozytowych kładek dla pieszych Lider projektu: 3,4 Projekt dofinansowany 2,0 mln zł
21 Założenia projektu Obiekt: kładka dla pieszych Schemat statyczny: belka swobodnie podparta Rozpiętość teoretyczna: 25m Stosunek L T /H: 20 Szerokość użytkowa: 4m
22 Kładka kompozytowa
23 Przekrój przęsłowy
24 Widok z boku 630 [kn] 3150 [knm] Masa kompozytu: 2200 [kg] P M = 72 [kn] P Q =110 [kn]
25 4 punktowe zginanie
26 Krytyczny element środnika
27 Dynamika 1. 16,3 [Hz] 2. 17,8 [Hz] 3. 26,8 [Hz] 4. 30,2 [Hz]
28 Proces produkcji: Infuzja 28 Proces infuzji polega na wytwarzaniu podciśnienia pomiędzy workiem próżniowym, a formą. Dzięki temu jest możliwe zassanie żywicy i przesycenie zbrojenia.
29 Galeria
30 30 Plany budowy pierwszego kompozytowego mostu drogowego w Polsce. COM-BRIDGE Innowacyjny most drogowy z kompozytów FRP
31 Projekt: COM-BRIDGE 31 COM-BRIDGE Innowacyjny most drogowy z kompozytów FRP
32 Cel i założenia projektu 32 Budowa i badanie demonstracyjnego mostu drogowego w całości wykonanego z kompozytów FRP wraz z kompleksowymi badaniami mostu oraz przygotowaniem technologii (systemu mostowego) do komercjalizacji. Założenia projektu: Innowacyjny obiekt demonstracyjny na drodze publicznej. Innowacyjny w mostownictwie materiał: kompozyty FRP. Doskonałe cechy mostu: wytrzymały, odporny na korozję i zmęczenie. Doskonała technologiczność: lekki, szybka budowa, tańsze utrzymanie. Most ekonomiczny i ekologiczny: LCCA/LCA ocena w cyklu życia. Kompleksowe badanie statyczne i dynamiczne, monitoring. Patent, katalogi, wytyczne projektowe, oprogramowanie. Pionierskie, tanie i trwałe rozwiązanie.
33 Konsorcjum: COM-BRIDGE 33 Lider projektu:
34 34 Dziękuję za uwagę mgr. inż. Paweł Poneta Mostostal Warszawa S.A.
