1 Table of Contents Table of Contents Technika samochodowa Petrol Engines Trainer Engine Management Trainer CarTrain Wymiana pasków zębatych w silnikach z górnym wałkiem rozrządu Lucas Nülle GmbH 1/10

2 Technika samochodowa Petrol Engines Trainer Petrol Engines Trainer The success of the internal combustion engine dates from 1876, when Nikolaus August Otto was looking for a powerful engine which had potential for further development. The engine he devised was to become the basis for a whole raft of developments continuing until the present day. Thanks to its tremendous potential, the four-stroke engine mobilised industry as a whole, leading to huge amounts of competition, which the development of the internal combustion engine continues to drive till this day. The result was the most powerful types of engine in existence. Much time has been invested, particularly with regards to air-fuel mix and ignition. The early mechanical systems developments have now led to the directly injected high-performance engines of today with their electronic ignition and electronic control of fuel mix. Lucas Nülle GmbH 2/10

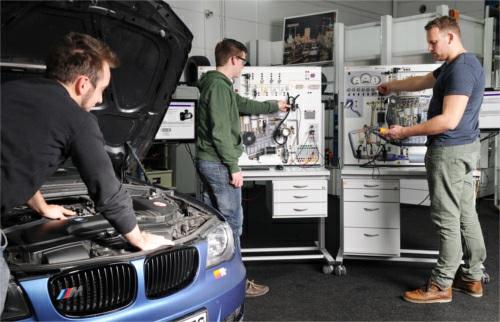

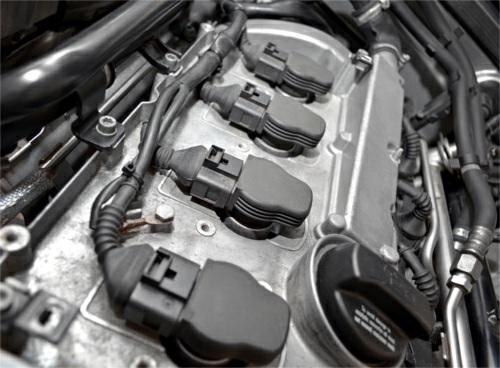

3 Engine Management Trainer Engine Management Trainer The engine control unit is the central control element for an engine. In modern vehicles, all the engine functionality is stacked together in this one controller; it implements the entire engine management functionality. The controller obtains all the necessary information by means of its own sensors. It utilises the IPO model (input-process-output) to assess incoming data and then send out signals to operate the necessary actuators. It is necessary for trainees to understand not only the individual components but also the complex control loops involved. Understanding an engine management system is a basis for more advanced investigation of a given engine as a whole. Lucas Nülle GmbH 3/10

4 CarTrain CarTrain Please choose your product: W ymiana pasków zębatych w silnikach z górnym wałkiem rozrządu Lucas Nülle GmbH 4/10

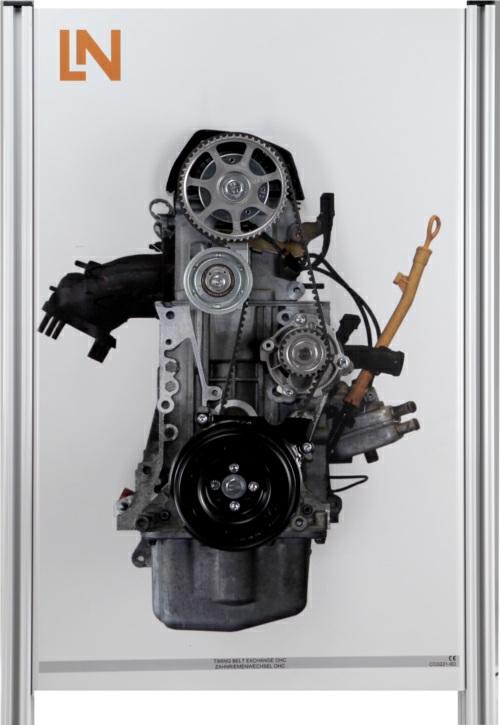

5 Wymiana pasków zębatych w silnikach z górnym wałkiem rozrządu Wymiana pasków zębatych jest jednym z kluczowych zadań, które należy wykonać podczas serwisowania pojazdów z górnymi wałkami rozrządu. Szczególnie istotne jest odpowiednia konserwacja rozrządu zaworowego i niezmienienie pozycji krzywki w odniesieniu do wału korbowego. Ten system szkoleniowy uczy najlepszego i najbezpieczniejszego sposobu wymiany paska zębatego. List of articles: Pos. nazwa produktu Bestell-Nr. Anz. 1 Wymiana pasków rozrządu CO3221-9D 1 System szkoleniowy dotyczący pasków zębatych w silnikach z górnym wałkiem rozrządu zapewnia skuteczną i wydajną platformę edukacyjną z zakresu technologii motoryzacyjnej. Praktyczna praca, zastosowanie specjalnych narzędzi w połączeniu z konceptem edukacyjnym prowadzą do szkolenia skoncentrowanego na wynikach. Doświadczalny sprzęt zawiera autentyczne elementy pojazdu. Wady lekkiej budowy pojazdów silnikowych są zrównoważone przez sam system szkoleniowy. Na przykład gwinty są z litej stali, aby zapewnić długą trwałość. Kursanci mogą zaplanować testy, konserwację i regularne wymiany elementów zarządzania pracą silnika, a następnie je wykonać. Jako część procedury konserwacji, kursanci użyją określonych narzędzi, maszyn, sprzętu operacyjnego i pomocniczego oraz zastosują regulacje dotyczące bezpieczeństwa miejsca pracy i ochrony środowiska. Przetestują moduły składowe systemu zarządzania pracą silnika pod kątem możliwości ponownego użycia. Sprzęt komputerowy może być używany do zarówno nauki teorii jak i praktyki. Treści szkolenia: Ogólne zarządzanie pracą silnika Interakcja komponentów w systemie zarządzania pracą silnika Interpretacja danych nastawy dla pojazdu Zastosowanie danych nastawy dla pojazdu podczas pracy Udoskonalenie umiejętności praktycznych Zastosowanie narzędzi i przyrządów pomiarowych typowych dla warsztatów samochodowych Ograniczenie błędów i problemów za pomocą następujących środków Testy działania Zastosowanie ludzkich zmysłów Pomiar i sprawdzenie zmiennych mechanicznych Dostosowanie systemów zarządzania pracą silnika Komunikacja techniczna Sporządzenie sprawozdań z testów, ich ocena i dokumentacja Zastosowanie systemów eksperckich System szkoleniowy zawiera co następuje: Oryginalne elementy ustawione na platformie wymiany silnika wykonanej z mocnej płyty stalowej Platforma wymiany silnika jest powlekana proszkowo, nadrukowana i lakierowana za pomocą specjalnego procesu Wszystkie gwinty są są z litej stali Dostosowanie moment obrotowego dla spójności wału korbowego Lucas Nülle GmbH 5/10

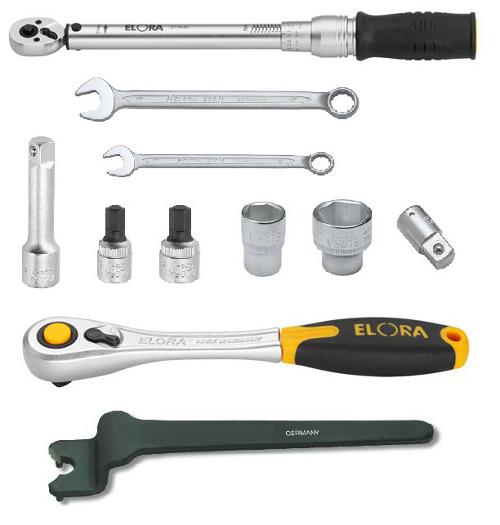

6 Sprzęt do dostosowywania momentu obrotowego napędu i dźwigni dla napędu wałka rozrządu System zawiera następujące elementy: Platforma wymiany silnika Koło pasowe do sprzętu zewnętrznego Pasek zębaty koła pasowego dla wału korbowego Pompa wodna Napinacz paska zębatego Napęd wałka rozrządu Płaska obudowa paska zębatego W zestawie: System szkoleniowy Narzędzia specjalne Instrukcja obsługi Dane techniczne: Wymiary: 530 x 850 x 150 mm (SxWxG) Waga: 40 kg Dodatkowo konieczne: Pos. nazwa produktu Bestell-Nr. Anz elementowy zestaw narzędzi do systemu szkoleniowego Wymiana pasków zębatych składa się z: ST8070-5B 1 Klucz dynamometryczny, 1/4'' z podziałką noniusza 2x dwustronny klucz oczkowy z dużym rozstawem, 10/13 mm oraz 17/19 mm Łącznik/adapter dla 1/4" do 3/8" 2x wtyki gniazda klucza, 13 mm i 19 mm, 3/8'', szesnastkowe 2x szesnastkowe wtyki gniazda klucza, 5 mm i 6mm, 1/4'' 50-mm przedłużenie, 1/4'' Klucz z grzechotką dwukierunkowy, 1/4'', drobne zęby, długość: 145 mm Klucz do nakrętek z dwoma otworami do paska zębatego Lucas Nülle GmbH 6/10

7 Materialy szkoleniowe: Materiały szkoleniowe: Pos. nazwa produktu Bestell-Nr. Anz. 3 Interaktywny Asystent : wymiana pasków rozrządu SO2803-1G 1 Kurs multimedialny Wymiana pasków zębatych w silnikach z górnym wałkiem rozrządu dostarcza szczegółowego opisu procedury wymiany pasków zębatych w silniku z górnym wałkiem rozrządu i wyjaśnia konkretne aspekty w zrozumiały sposób. Kurs nie tylko dokładnie wyjaśnia jak działa pasek zębaty, lecz również odnosi się do fundamentalnej teorii, która jest konieczna, aby zrozumieć treści kursu. Teoria ta jest przekazywana za pomocą wielu animacji, obrazków i filmów video tak, aby kursanci mogli łatwo ją zrozumieć. Interaktywne eksperymenty i testy wiedzy ulepszają i monitorują nauczoną teorię, pozwalając na naukę istotnych umiejętności diagnostycznych. Dzięki koncentracji na praktycznej edukacji, zdobyta wiedza może być bezpośrednio zastosowana w praktyce. Kurs zawiera, na przykład, instrukcje dotyczące diagnostyki napędu paskowego, gdy silnik nie działa poprawnie. Dokumentacja wyników pomiarów umożliwia kursantom podsumować to, czego się nauczyli podczas przygotowań do egzaminów. Treści szkolenia Podstawy do zrozumienia sterowania ustawieniem zapłonu Regulacja zaworu dla silnika czterosuwowego Znaczenie ustawiania zapłonu Sprawdzenie wartości ustawień zapłonu i napięcia pasków Elementy systemu napędu pasków Wały korbowe i koła krzywki Paski Napinanie koła pasowego Napędy pomocnicze Działanie systemu napędu pasków zębatych Korzyści Budowa systemu napędu pasków Serwisowanie napędów paskowych Wcześniejsze napinanie Możliwości diagnostyczne dla źle działającego silnika Sprawdzenie ustawień zapłonu Sprawdzenie napinacza Ocena elementów Wymagania systemowe PC z Windows 7/Windows 8 (wersja 32- lub 64-bitowa) Napęd CD-ROM do instalacji oprogramowania Port USB do podłączenia do sprzętu pomiarowego Lucas Nülle GmbH 7/10

8 Zubehör für LN-Tischmontage: Pos. nazwa produktu Bestell-Nr. Anz. 4 Mechatroniczna struktura nośna z profili aluminiowych bez górnej ramy stołu ST7200-3R 1 Pozwala na kombinację podsystemów Mechatroniki z systemem panelu szkoleniowego. Boki wykonane z profili aluminiowych ze żłobieniami do przymocowania szerokiej gamy elementów dodatkowych (np. uchwyt monitora, szyny C, sprzęt bezpieczeństwa i sygnalizujący) 2 Matowe szyny profilowe, naturalne aluminium, przeznaczone do umieszczenia paneli szkoleniowych o rozmiarze A4 Matowe szyny zwrócone do wewnątrz zapewniają, że panele szkoleniowe są chronione, a połączenia wtykowe mogą być zamienione bez szumu podczas doświadczeń. Odpowiednie do dopasowania pod przewodem zasilającym 3 HU Ramy panelu są dopasowane dodatkowym sprzętem do zamocowania do aluminiowego profilu wózka mechatronicznego (przedłużenie aluminiowego profilu do tylnego) Mobilny wózek do doświadczeń jest dostarczony jako zestaw i musi być zmontowany samodzielnie przez klienta. Aluminiowa szyna profilowa ze żłobieniami do przymocowania szerokiej gamy elementów dodatkowych (np. uchwyt PC, panele rozszerzone, szyny C) 4 obracające się podwójne kółka, 2 z hamulcami Blat roboczy, 600 x 30 x 900 mm (WxHxD), wykonany z wysoce skompresowanej wielowarstwowej płyty wiórowej zgodnej z DIN EN 438-1; kolor: jasnoszary; z odrobinę teksturowaną, 0,8-mm, laminowaną powłoką na obu stronach (Resopal), zgodny z DIN Rama blatu roboczego z odpornymi na uderzenia ochronnymi brzegami wykonanych z 3-mm grubego plastiku, kolor: RAL 7047 Powłoka i kleje są wolne od PV 5 gniazd jest wbudowanych w blat do przymocowania przenośników taśmowych w 2 różnych położeniach Deska do wtyczek z izolowanymi przełącznikami znajdująca się pod spodem, z 5 gniazdami Wysokość blatu roboczego: 750 mm Lucas Nülle GmbH 8/10

9 5 Uchwyt PC do stanowiska doświadczalnego SybaPro, z regulacją wysokości i szerokości ST7200-5A 1 Uchwyt PC do stołów laboratoryjnych z serii SybaPRO, z perforowanej blachy stalowej o grubości 1,5 mm, do montażu na profilu aluminiowym. Zmienna wysokość montażu Regulowana szerokość ( mm) Montaż po prawej lub po lewej stronie W zestawie materiały montażowe (4 śruby, 4 wpusty przesuwane) Odporna na kwasy powłoka z żywicy epoksydowej nanoszonej proszkowo o grubości ok. 80 µm, kolor RAL Uchwyt do płaskiego monitora do 5 kg do zamocowania na profilu aluminiowym, VESA 75/100 ST8010-4L 1 Obrotowy uchwyt monitora do montażu na profilu aluminiowym systemu SybaPRO. Umożliwia optymalne ustawienie monitora do pracy bez zmęczenia i do doświadczeń. Składane ramię z dwuczęściowym przegubem Szybkozłącze do bezstopniowej regulacji wysokości na tłoczonym profilu aluminiowym Mocowanie VESA 7,5 x 7,5 cm łącznie z adapterem VESA 75 (7,5 x 7,5) na VESA 100 (10 x 10) 2 mocowania kabli Sanki nośne, obciążalne do 12 kg Ramię składane, obciążalne do 5 kg Monitor TFT można obrócić równolegle do krawędzi stołu Odstęp regulowany bezstopniowo od 105 do 480 mm 7 Attachment set for timing belt system on mobile trolley ST8010-6Q 1 Lucas Nülle GmbH 9/10

10 Zubehör für universielle Tischmontage: Pos. nazwa produktu Bestell-Nr. Anz. 8 Mocowanie do profile aluminiowych ST8010-8U 2 Do montowania aluminiowych profilów na blacie roboczym Lucas Nülle GmbH 10/10
