1 PROJEKT BUDOWLANY PLACU ZABAW W MIEJSCOWOŚCI NIEMIERZEWO NA DZIAŁKACH O NUMERACH EWIDENCYJNYCH 47/25 i 47/2

2 Oświadczenie Zgodnie z art. 20 ust. 4 ustawa z dnia 7 lipca 1994 r. Prawo budowlane (t.j. Dz. U. z 2016 r. poz. 290, zm.: Dz. U. z 2016 r. poz. 961, poz i poz. 1250) niniejszym oświadczam, że projekt budowlany: Budowa placu zabaw w miejscowości Niemierzewo, na działkach o numerach ewidencyjnych 47/25 i 47/2, sporządzony dla Gminy Kwilcz, został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant (pieczęć wraz z podpisem) OPIS TECHNICZNY

3 1. Podstawa opracowania 1) Zlecenie inwestora 2) Mapa zasadnicza w skali 1:1000 3) Wizja w terenie 4) Obowiązujące przepisy i normatywy 5) Warunki techniczne wykonania i odbioru elementów małej architektury Projektowany zakres robót na podstawie art. 29 pkt. 1 ust 9 i pkt. 2 ust. 9 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (t.j. Dz. U. z 2016 r. poz. 290, ze zm.) o nie wymaga uzyskania pozwolenia na budowę 2. Podstawa opracowania Przedmiotem opracowania jest zagospodarowanie działek o numerach ewidencyjnych 47/25 i 47/2 w miejscowości Niemierzewo na plac zabaw, obejmujące swym zakresem wycinkę zakrzaczenia, niwelację i wyrównanie terenu, jego ogrodzenie, wykonanie naturalnej nawierzchni bezpiecznej z piasku oraz ustawienie urządzeń zabawowych i elementów małej architektury. Teren wyposażony zostani we urządzenia zabawowe, które zostaną rozmieszczone z zachowaniem odpowiednich stref bezpieczeństwa. Urządzenia zabawowe posiadają także odpowiednie atesty oraz instrukcje użytkowania. 3. Stan istniejący terenu objętego projektem

4 Istniejący teren znajduje się na terenie miejscowości Niemierzewo i stanowi dwie odrębne działki: działka nr 47/2 i 47/25, oznaczone w ewidencji jako R klasa V. Teren wyznaczony pod urządzenia placu zabaw niezabudowany żadnymi obiektami, lokalizacja urządzeń nie ograniczona infrastrukturą techniczną. Na działce znajduje się drzewa owocowe oraz chwasty i jednoroczne samosiewy. Teren na którym ma być zlokalizowany plac zabaw jest porośnięty na całej powierzchni również wieloletnimi trawami częściowo zniszczonymi. Powierzchnia terenu jest pofałdowana i wymaga niewielkiej rekultywacji terenu w obrębie usytuowania urządzeń rekreacji oraz pozostałych elementów zagospodarowania terenu. Planowana inwestycja nie wpłynie ujemnie na walory przyrodnicze obszarów otaczających plac zabaw jak również nie stanowi zagrożenia na środowisko przyrodnicze. Teren pod plac zabaw przed zamontowaniem urządzeń rekreacyjnych należy odpowiednio przygotować usuwając zbędną zieleń i inne zbędne elementy obecnego zagospodarowania. W ramach prac własnych przewiduje się demontaż istniejącego starego ogrodzenia, wycinkę zakrzaczenia wraz z uporządkowaniem terenu. 4. Projektowane zagospodarowanie terenu Projektowane zagospodarowanie działki realizację placu zabaw. Plac zabaw zostanie wyposażony w urządzenia zabawowe oraz ławki.

5 PROJEKT PLACU ZABAW (skala 1:100)

6 PROJEKT ZAGOSPODAROWANIA TERENU (skala 1:200) LEGENDA: projektowane urządzenia placu zabaw projektowana wiata z wyposażeniem projektowane utwardzenie (chodnik) chodnik przy drodze powiatowej droga powiatowa 1740P 6 4 2

7 Zaprojektowano montaż następujących urządzeń: zestawu zabawowego.. huśtawki wagowej karuzeli tarczowej z siedziskami, ściany wspinaczkowej, huśtawki dwuosobowej z belką metalową, piaskownicy kwadratowej, urządzenia gry Kółko i krzyżyk bujaków na sprężynie: Koń i Kogut tablicy informacyjnej - Regulamin placu zabaw - pojedynczy. ławek Projektowane urządzenia zabawowe zostały rozmieszczone z zachowaniem odpowiednich stref bezpieczeństwa, posiadają także odpowiednie atesty oraz instrukcje użytkowania. Teren placu zabaw jest wygrodzony. Nawierzchnię bezpieczną w obrębie montowanych urządzeń będzie stanowić 10 cm warstwa piasku płukanego (wielkość ziaren od 0,2 mm -2 mm). 1) Roboty przygotowawcze W ramach robót przygotowawczych należy oczyścić oraz przygotować teren pod plac zabaw, w szczególności usunąć wszelkie zbędne przedmioty i oczyścić teren. Należy rozebrać pozostałości po dawnym ogrodzeniu. Dokonać dokładnych oględzin całego omawianego terenu i jego otoczenia w celu wyeliminowania jakichkolwiek utajonych zagrożeń i ostrych, niebezpiecznych przedmiotów mogących znajdować się przy budynkach i małej architekturze. W zakresie robót przygotowawczych należy wykonać: wycięcie krzewów o średnicy pnia do 15 cm, wykarczować mechanicznie, wykosić chwasty i jednoroczne samosiewy, niwelację terenu w celu uzyskania terenu płaskiego (podorywka, kultywatorowanie, bronowanie, mechaniczne plantowanie powierzchni gruntu rodzimego irp.). 2) Ogrodzenie terenu placu zabaw Teren placu zabaw będzie wydzielony i ogrodzony siatką o wysokości 1,5 m na słupkach stalowych z rur o rozstawie 2-2,4 m obsadzonych w cokole. Cokoły betonowe 0,2 x 0,3 m. Furtkę oraz bramę wykonać zgodnie z PN-EN :2009 w zakresie otworów i szczelin aby wyeliminować zagrożenie zakleszczenia jakiejkolwiek części ciała dziecka. Furtka na terenie placu o szerokości 1,00 m, brama o szerokości 4,00 m (zamykana na klucz). Fundamentowanie i instalowanie ogrodzenia wykonać zgodnie z PN EN :2009 i PN-EN :2009. Konstrukcja musi być wykonana bez żadnych ostrych krawędzi i elementów niebezpiecznych dla dzieci. Ogrodzenie placu zabaw o wymiarach: 25 m x 16 m, kolor ogrodzenia zielony. 3) Wyposażenie placu zabaw w urządzenia do zabawy Wszystkie urządzenia i elementy należy fundamentować i instalować zgodnie z PN-EN :2009 oraz załączonymi rysunkami. Wszystkie montowane urządzenia i elementy wyposażenia placu zabaw muszą posiadać atesty i certyfikaty bezpieczeństwa potwierdzające, że zostały wykonane w oparciu o obowiązujące normy w tym zakresie oraz posiadać dopuszczenie do

8 stosowania w kontakcie z dziećmi. Wykonanie montażu urządzeń mogą dokonywać osoby, firmy przeszkolone w tym celu przez producentów zabawek w oparciu o instrukcje montażu, zaleceń, wskazówek. Projekt budowlany placu zabaw zakłada następujące elementy zestawów ćwiczeniowych i zabawowych: zestawu zabawowego. (nr 1), huśtawki wagowej. (nr 2), karuzeli tarczowej z siedziskami (nr 3), ściany wspinaczkowej (nr 4), huśtawki dwuosobowej z belką metalową (nr 5), piaskownicy kwadratowej (nr 6), urządzenia gry Kółko i krzyżyk (nr 7), bujaków na sprężynie: Koń i Kogut (nr 8, nr 9) tablicy informacyjnej - Regulamin placu zabaw pojedynczy (nr 11). Ławek (nr 10) Wszystkie urządzenia muszą posiadać odpowiednie atesty bezpieczeństwa. Można zastosować urządzenia równoważne o parametrach zbliżonych do powyższych. Minimalne parametry urządzeń: Urządzenia należy wykonać z drewna iglastego, bądź sosnowego, tłoczonego cylindrycznie lub kwadratowe, impregnowane metodą ciśnieniowo próżniową dodatkowo malowane farbami dekoracyjnymi. Przed impregnacją drewno zostaje poddane obróbce mechanicznej. Następnie drewno jest bejcowane, chyba, że podano inaczej. Wierzchołki słupków są zabezpieczone nasadkami Daszki oraz barierki wykonane ze sklejki liściastej wodoodpornej pokrytej filmem fenolowym, podesty wykonane z deski ryflowanej, wszystkie elementy malowane proszkowo, zjeżdżalnie z laminatu. Wystające śruby i zakrętki są zabezpieczone przed wandalizmem plastikowymi nasadkami, nakrętkami kołpakowymi lub nakładkami z tworzywa sztucznego. Konieczność ochrony chemicznej jest zróżnicowana w zależności od wielkości ryzyka obecności organizmów niszczących drewno w środowisku lokalnym. Aktywne składniki olejów stosowanych do impregnacji chronią drewno przed wilgocią, wysychaniem i niszczeniem włókien. Zabezpieczone przed gniciem drewno nie powinno mieć kontaktu z podłożem, przedłużając jego żywotność (montaż w betonowych fundamentach). Elementy stalowe, takie jak: pomosty, uchwyty i okucia wykonane powinny być są ze stali zabezpieczonej powłoką przed warunkami atmosferycznymi, odpornej na wgniecenia i ścieranie, co zapewnia długą eksploatację urządzeń bez potrzeby ich renowacji. Opis urządzeń placu zabaw:

9 Zestaw na plac zabaw -. Wymiary urządzenia długość 6,50 szerokość 3,00 wysokość 3,80 Strefa bezpieczeństwa długość 9,50 szerokość 6,50 Dodatkowe parametry Max. wysokość upadku 0,95 Elementy składowe: wieża główna pomost średni pomost wiszący pomost skośny długi zjeżdżalnia

10 Huśtawka wagowa.. Wymiary urządzenia długość 3,00 szerokość 0,40 wysokość 0,80 Strefa bezpieczeństwa długość 6,00 szerokość 3,40 Dodatkowe parametry Max. wysokość upadku 0,80 Karuzela tarczowa z siedziskami

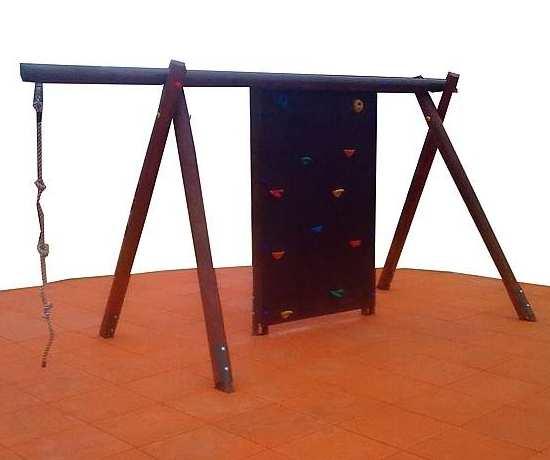

11 Wymiary urządzenia średnica 1,50 wysokość 0,90 Strefa bezpieczeństwa średnica 5,50 Dodatkowe parametry Max. wysokość upadku 0,50 Ściana wspinaczkowa Wymiary urządzenia długość 4,00 szerokość 2,00 wysokość 2,20 Strefa bezpieczeństwa długość 7,00 szerokość 5,00 Dodatkowe parametry Max. wysokość upadku 1,90

12 Huśtawka wahadłowa dwuosobowa z belką metalową Wymiary urządzenia długość 4,00 szerokość 2,00 wysokość 2,20 Strefa bezpieczeństwa długość 6,00 szerokość 8,10 Dodatkowe parametry Max. wysokość upadku 1,30 Elementy składowe: siedzisko płaskie gumowe z metalowym wkładem na łańcuchu drugie kubełkowe z metalowym wkładem na łańcuchu istnieje możliwość montażu 2 siedzisk płaskich lub 2 kubełkowych

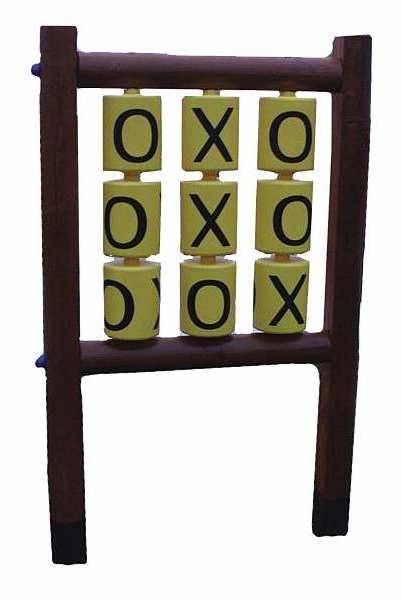

13 Piaskownica kwadratowa. 3m x 3m Wymiary urządzenia długość 3,00 szerokość 3,00 wysokość 0,30 Strefa bezpieczeństwa długość 6,00 szerokość 6,00 Dodatkowe parametry Max. wysokość upadku 0,30 Kółko i krzyżyk

14 Wymiary urządzenia długość 1,00 szerokość 0,20 wysokość 1,50 Strefa bezpieczeństwa długość 4,00 szerokość 3,20 Bujak na sprężynie Koń

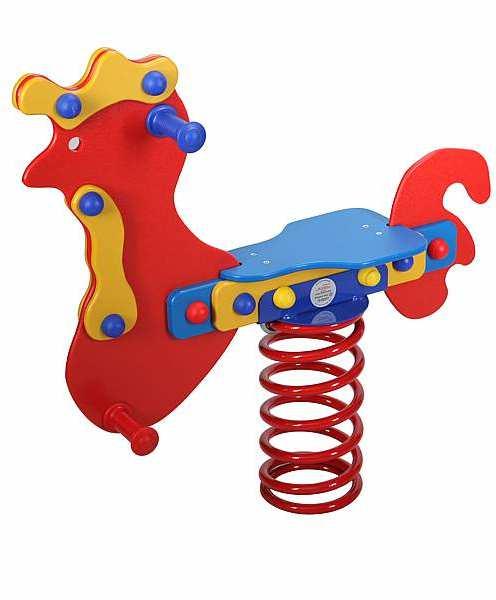

15 Wymiary urządzenia długość 0,92 szerokość 0,22 wysokość 0,83 Strefa bezpieczeństwa długość 3,00 szerokość 2,30 Dodatkowe parametry Max. wysokość upadku 0,46 Bujak na sprężynie Kogut

16 Wymiary urządzenia długość 0,92 szerokość 0,22 wysokość 0,83 Strefa bezpieczeństwa długość 3,00 szerokość 2,30 Dodatkowe parametry Max. wysokość upadku 0,46 Ławka parkowa metalowa Wymiary urządzenia długość 1,80 szerokość 0,70 wysokość 0,85

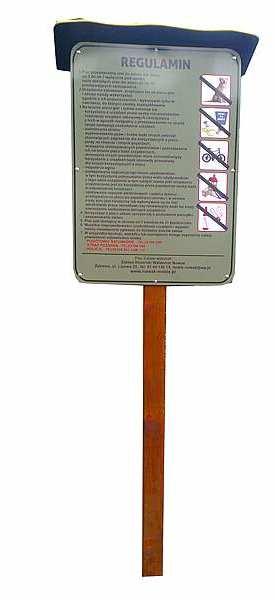

17 Regulamin placu zabaw Wymiary urządzenia długość 0,70 szerokość 0,20 wysokość 2,00

18 Altana kwadratowa Wymiary urządzenia długość 4,00 szerokość 4,00 wysokość 2,50 Dach pokryty gontem bitumicznym Na altanie należy umieścić tablicę informacyjną szlaku rowerowego o wymiarach 1,2 x 0,8 m.

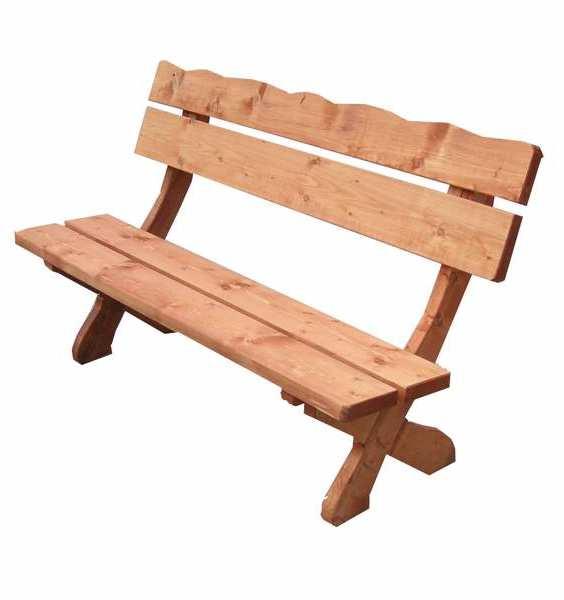

19 Stół drewniany, ławka (2 stoły, 4 ławki) Wymiary urządzenia - ławka długość 1,50 Wymiary urządzenia stół długość 1,50 szerokość 0,70 wysokość 0,80 Stojak na rowery Wymiary urządzenia długość 2,00 ( +/- 0,60m) szerokość 0,50 (+/- 0,3 m) wysokość 0,35 (+ 0,3m)

20 Minimalna ilość miejsc 5. Mocowanie do podłoża za pomocą śrub. Kosz na śmieci Wymiary urządzenia długość 0,45 (+0,6) szerokość 0,45 (+/- 0,15) wysokość 0,80 (+/- 0,3)
