WARSZAWA, listopad 2011 r.

Transkrypt

1 TEMAT : PROJEKT INSTALACYJNY POLEPSZENIA SKUTECZNOŚCI DZIAŁANIA INSTALACJI KLIMATYZACYJNYCH WYBRANYCH POMIESZCZEŃ ZAMKU OSTROGSKICH W WARSZAWIE. OBIEKT : ZAMEK OSTROGSKICH UL. OKÓLNIK 1, WARSZAWA INWESTOR : NARODOWY INSTYTUT FRYDERYKA CHOPINA UL. TAMKA WARSZAWA PROJEKTOWAŁ : Piotr Borysiewicz Upr. Bud. St-19/87 OPRACOWAŁ: Maciej Chełstowski WARSZAWA, listopad 11 r.

2 Spis treści 1. Oświadczenie oraz uprawnienia projektanta Temat opracowania Podstawa opracowania Zakres opracowania Założenia do instalacji Opis instalacji Nawilżanie powietrza, zapotrzebowanie wody do nawilżaczy powietrza Założenia branżowe Branża budowlana Branża sanitarna Branża elektryczna Izolacje termiczne Zabezpieczenia pożarowe Automatyczna regulacja i sterowanie Obliczenia Karty katalogowe lub doboru urządzeń Część rysunkowa... 17

3 1. Oświadczenie oraz uprawnienia projektanta.

4

5 Ę Ę Ó Ć ś Ę ó ł ó ć Ó ł ę ó Ż ś Ż ś ó ę Ń Ń ą śł ó ó ń ń

6 Warszawa, listopad 11 r. Projektant: mgr inż. Piotr Borysiewicz upr. St 19/87 OŚWIADCZENIE Oświadczamy, że założenia techniczno- ekonomiczne dla polepszenia skuteczności działania instalacji wentylacyjnych wybranych pomieszczeń Zamku Ostrogskich w Warszawie zostały sporządzone zgodnie z obowiązującym przepisami oraz zasadami wiedzy technicznej. mgr inż. Piotr Borysiewicz upr. bud. St 19/87

7 2. Temat opracowania Tematem pracy jest opracowanie projektu instalacyjnego w celu polepszenia skuteczności działania instalacji wentylacyjnych w wybranych pomieszczeniach w Zamku Ostrogskich przy ul. Okólnik 1 w Warszawie. 3. Podstawa opracowania - zlecenie inwestora, - projekt powykonawczy instalacji wentylacji, - wytyczne inwestora, - obowiązujące polskie normy i przepisy, - projekt architektoniczno - budowlany, 4. Zakres opracowania Opracowanie obejmuje swoim zakresem projekt instalacji klimatyzacji dla pomieszczeń magazynów P1/14,P1/15,P1/18a,P1/18b, Sali koncertowej P1/21, zaplecza sali koncertowej P1/22,wentylatorni P2/2 w Zamku Ostrogskich w Warszawie. 5. Założenia do instalacji Warunki, jakim powinny odpowiadać instalacje klimatyzacyjne w pomieszczeniach muzealnych i ekspozycyjnych: - zapewnienie dobrej konserwacji zbiorów (również pod względem mikrobiologii), stworzenie warunków odpowiadających dobremu samopoczuciu ludzi przebywających w pomieszczeniu - utrzymanie cyrkulacji powietrza wokół przedmiotów eksponowanych, - zapewnienie wymaganej czystości powietrza dostarczonego do pomieszczeń (w tym celu zaprojektowano filtry końcowe klasy F9 ograniczające o 95% ilość nawiewanych zarodników z rodzaju Trichoderma, Chaetomium, Paecilomyces variotii, Alternaria aternata, Ulocladium, Fusarium, Acremonium i innych szkodliwych), - praca instalacji klimatyzacyjnej przez 24 h. - wykorzystanie przez instalację możliwie jak najmniejszej przestrzeni użytkowej pomieszczeń ekspozycyjnych, - rozwiązanie rozdziału powietrza (nawiew, wywiew) w pomieszczeniu w sposób jak najmniej zmieniający zabytkową formę budynku i pomieszczeń ekspozycyjnych.

8 Parametry obliczeniowe powietrza zewnętrznego (zgodne z PN) temperatura powietrza - C (zima) + C (lato) wilgotność względna powietrza 100 % (zima) 45 % (lato) Instalacja klimatyzacyjna i wentylacyjna musi pracować przez 24h/dobę przez cały rok. Ze względu na przyjętą względną wilgotność powietrza w pomieszczeniach ekspozycyjnych dochodzącą do 60%, istnieje ryzyko wykraplania wilgoci na powierzchniach okien. W celu zabezpieczenia się przed tym zjawiskiem, współczynniki przenikania ciepła dla okien muszą być takie, aby ich temperatura powierzchni była wyższa od temperatury punktu rosy. Musi również być zapewniona odpowiednia szczelność okien (obecnie okna są nieszczelne ze względu na nieprawidłowo funkcjonujące zamknięcia). Do obliczeń ilości powietrza wentylacyjnego zewnętrznego przyjęto 50 m 3 /h dla każdej osoby przebywającej w pomieszczeniu. Przyjęte ilości osób dla każdego z pomieszczeń znajdują się w tabeli obliczeniowej. Dobory urządzeń oraz obliczeniowe ilości powietrza zawarte są w tabeli obliczeniowej i opisie technicznym (dane katalogowe urządzeń), a ich rozmieszczenie przedstawiają rysunki. 6. Opis instalacji Instalacja NW11 Parametry obliczeniowe powietrza wewnętrznego temperatura powietrza 23 O C ± 2 O C (lato) O C ± 2 O C (zima) wilgotność względna powietrza 55% ± 5% (lato) 55% ± 5% (zima)

9 Instalacja obsługuje pomieszczenia magazynów P1/14,P1/15, pomieszczenia skarbca P1/18a,P1/18b. Zadaniem instalacji jest zapewnienie odpowiednich warunków klimatu wewnętrznego, zgodnie założeniami projektowymi. Całkowita ilość powietrza wentylacyjnego systemu NW11 nawiewanego do pomieszczeń wynosi Vn=1 500 m 3 /h, a wywiewanego Vw=1 500 m 3 /h. Instalacja wentylacyjna pracuje w systemie recyrkulacji, ze stałym 23% udziałem powietrza zewnętrznego. Obliczenia zysków ciepła oraz ilości powietrza wentylacyjnego przedstawione są w tabeli obliczeniowej. Ze ściennej czerpni powietrza istniejącego systemu wentylacyjnego N6 zlokalizowanej w ścianie zewnętrznej piwnicy budynku, siecią przewodów wentylacyjnych powietrze dostarczane jest do centrali wentylacyjnej obsługującej system NW11, znajdującej się w pomieszczeniu P1/14a w piwnicy budynku w pobliżu obsługiwanych pomieszczeń magazynów. Powietrze nawiewane w tej instalacji poddane jest następującym procesom: - filtracja powietrza (filtr klasy F 4), - zmieszanie powietrza zewnętrznego z powietrzem recyrkulacyjnym w komorze mieszania (kontrola wilgotności, temperatury i poziomu CO 2 ), - podgrzanie powietrza nagrzewnica elektryczna (w zależności od potrzeb współpracuje z funkcją osuszania), - nawilżanie powietrza kanałowy nawilżacz parowy, gwarantujący pracę ciągłą. - filtracja powietrza (filtr klasy F 9), Następnie powietrze siecią przewodów wentylacyjnych instalacji NW11 i dostarczane do obsługiwanych pomieszczeń poprzez układ nawiewników. Wywiew powietrza z pomieszczeń realizowany jest poprzez sieć kanałów systemu NW11 doprowadzającą powietrze do maszynowni wentylacyjnej do centrali wentylacyjnej NW11, gdzie powietrze mieszane jest z powietrzem zewnętrznym. Ze względów konstrukcyjnych skarbca, powietrze wywiewane jest z niego przez kratę transferową zamontowaną w ścianie skarbca. W celu zapewnienia bezpieczeństwa przechowywanym w magazynie P1/15 zabytkowym zbiorom, wodną nagrzewnicę powietrza systemu wentylacyjnego N6 zamienia się na równoważną elektryczną.

10 Instalacja NW12 Parametry obliczeniowe powietrza wewnętrznego temperatura powietrza 23 O C ± 2 O C (lato) O C ± 2 O C (zima) wilgotność względna powietrza wynikowa (lato) wynikowa (zima) Instalacja obsługuje pomieszczenia sali koncertowej P 1/21, zaplecza P1/22. Zadaniem instalacji jest zapewnienie odpowiednich warunków klimatu wewnętrznego, zgodnie założeniami projektowymi. Całkowita ilość powietrza wentylacyjnego systemu NW12 nawiewanego do pomieszczenia wynosi Vn=3 440 m 3 /h, a wywiewanego Vw=3 440 m 3 /h. Instalacja wentylacyjna NW12 pracuje na 100% powietrza zewnętrznego z rotacyjnym wymiennikiem odzysku ciepła, Obliczenia zysków ciepła oraz ilości powietrza wentylacyjnego przedstawione są w tabeli obliczeniowej. Z istniejącej ściennej czerpni powietrza systemu klimatyzacyjnego NW1 kanałem wentylacyjnym powietrze dostarczane jest do centrali wentylacyjnej obsługującej system NW12, znajdującej się w pomieszczeniu zaplecza sali koncertowej P1/22. Powietrze nawiewane w tej instalacji poddane jest następującym procesom: - filtracja powietrza (filtr klasy F 7), - wstępne podgrzanie lub ochłodzenie powietrza na wymienniku rotacyjnym (w zależności od potrzeb), - podgrzanie powietrza nagrzewnica elektryczna, Następnie powietrze nawiewane jest przez wentylator nawiewny do przewodu wentylacyjnego instalacji NW12 i dostarczane do obsługiwanego pomieszczenia poprzez układ dysz dalekiego zasięgu umieszczonych na ścianie dzielącej pomieszczenie Sali koncertowej z zapleczem. Wywiew powietrza z pomieszczeń realizowany jest poprzez istniejącą sieć kanałów systemu NW1 doprowadzającą powietrze do maszynowni wentylacyjnej do centrali wentylacyjnej NW12, gdzie powietrze jest filtrowane na filtrze klasy EU 7. Następnie wentylator wywiewny tłoczy powietrze do kanału wyrzutowego i przez ścienną wyrzutnię powietrza usuwa na zewnątrz budynku.

11 Instalacja NW1 Zakładane parametry obliczeniowe powietrza wewnętrznego temperatura powietrza 23 O C ± 2 O C (lato) O C ± 2 O C (zima) wilgotność względna powietrza 55% ± 5% (lato) 55% ± 5% (zima) Ze względu na istniejącą ekspozycję utrudniającą lub blokującą rozpływy powietrza nawiewanego w pomieszczeniach ekspozycyjnych zakładane parametry powietrza wewnętrznego mogą nie zostać dotrzymane. Usprawnienie istniejącej instalacji klimatyzacyjnej. Z obsługi przez instalację NW1 wyłączono pomieszczenia sali koncertowej wraz z zapleczem. Wymienione pomieszczenia obsługuje instalacja klimatyzacyjna NW12. Instalacja NW1 obsługuje tylko pomieszczenia ekspozycyjne. Zadaniem instalacji jest zapewnienie odpowiednich warunków klimatu wewnętrznego, zgodnie założeniami projektowymi. Całkowita ilość powietrza wentylacyjnego systemu NW1 nawiewanego do pomieszczeń wynosi Vn=4 470 m 3 /h, a wywiewanego Vw=4 470 m 3 /h. Instalacja klimatyzacyjna NW1 pracuje w systemie recyrkulacji z 50% udziałem powietrza zewnętrznego z dwu stopniowym systemem odzysku ciepła i wilgoci. Obliczenia zysków ciepła oraz ilości powietrza wentylacyjnego przedstawione są w tabeli obliczeniowej. Z istniejącej ściennej czerpni powietrza kanałem wentylacyjnym powietrze dostarczane jest do centrali wentylacyjnej obsługującej systemnw1. Powietrze nawiewane w tej instalacji poddane jest następującym procesom: - filtracja powietrza (filtr klasy F 7), - wstępne podgrzanie lub ochłodzenie powietrza na wymienniku rotacyjnym (w zależności od potrzeb), - chłodzenie powietrza chłodnica wodna - podgrzanie powietrza nagrzewnica wodna, -filtracja powietrza(filtr klasy F9), -parowe nawilżanie powietrza. Centralę klimatyzacyjną dodatkowa wyposażono w sekcję mieszania powietrza, sekcję filtracji (filtr F9),elektryczne parowe nawilżanie powietrza.

12 7. Nawilżanie powietrza, zapotrzebowanie wody do nawilżaczy powietrza. Zastosowane nawilżacze zapewniają ciągłą pracę (bez jakiejkolwiek przerwy technologicznej) oraz wyposażone są w system usuwania kamienia, co znacząco wpłynie na koszty eksploatacyjne (rzadka konieczność konserwacji, brak konieczności okresowej wymiany cylindra). Nawilżacze te mogą pracować na wodzie nieuzdatnionej, bądź zdemineralizowanej. Zapotrzebowanie ilości wody do nawilżaczy: System NW1 System NW11 W= l/h W= 2.0 l/h RAZEM W= 22 l/h 8. Założenia branżowe 8.1. Branża budowlana - wykonanie przebić przez przegrody budowlane, - zabezpieczenie odpowiednich otworów montażowych i tras transportowych dla urządzeń, 8.2. Branża sanitarna - doprowadzić i podłączyć zasilanie W.L. dla chłodnic powietrza, - wymaga się, aby instalacja C.O. była sprzężona w automatyce z instalacją klimatyzacyjną (warunek konieczny do prawidłowego działania projektowanych systemów klimatyzacyjnych), - zapewnić odprowadzenie skroplin od chłodnic powietrza i nawilżaczy, - doprowadzić wodę do nawilżaczy powietrza, 8.3. Branża elektryczna - wykonać i zabezpieczyć podłączenie energii elektrycznej do urządzeń (zgodnie z DTR urządzenia), - doprowadzić zasilanie (gniazdko elektryczne 2 V) w pobliże każdej centrali klimatyzacyjnej, - zabezpieczyć odpowiednie oświetlenie przestrzeni technicznych,

13 Zapotrzebowanie mocy elektrycznej dla potrzeb wentylatorów: System NW11 System NW12 N= 1,08 kw N= 4,8 kw System ogrzewania promienniki niskotemperaturowe N= 0,3 kw x 14 szt. = 4.2 kw Zapotrzebowanie mocy elektrycznej dla potrzeb nagrzewnic: System NW11 System NW12 System N6 N= 7.5 kw N=.0 kw N= 27.0 kw Zapotrzebowanie mocy elektrycznej dla potrzeb nawilżaczy parowych: System NW11 System NW12 N= 3.0 kw N= 14.9 kw Wszystkie urządzenia objęte niniejszym opracowaniem muszą być zasilane z oddzielnych układów zasilającej przeznaczonych wyłącznie dla tych urządzeń Ochrona przed hałasem - na kanałach wentylacyjnych należy w razie potrzeby zainstalować tłumiki akustyczne, - utrzymywać prędkości w kanałach nawiewnych i wywiewnych przechodzących przez pomieszczenie nie większe niż 4 m/s, 8.5. Izolacje termiczne - kanały wentylacyjne powietrza zewnętrznego i wyrzutowego wewnątrz pomieszczeń izolować termicznie wełną mineralną na folii aluminiowej grubości 50 mm lub izolacją równoważną.

14 - kanały wentylacyjne powietrza nawiewanego i wywiewanego z pomieszczeń izolować termicznie wełną mineralną na folii aluminiowej grubości mm lub izolacją równoważną Zabezpieczenia pożarowe - zainstalować klapy pożarowe na wszystkich kanałach przechodzących przez granicę strefy pożarowej, - zaizolować ogniowo fragmenty przewodów wentylacyjnych pomiędzy klapą pożarową a granicą strefy pożarowej, 8.7. Automatyczna regulacja i sterowanie - centrale klimatyzacyjne, agregaty chłodnicze oraz nawilżacze powietrza wyposażone są w kompletne systemy automatyki regulacyjno sterującej, umożliwiającej utrzymanie zadanych parametrów powietrza w pomieszczeniach z odpowiednią dokładnością, realizujący wszystkie wymagane założeniami funkcje, - centralny system automatyki (BMS) ma spinać wszystkie autonomiczne systemy w całość, z zachowaniem pełnej funkcjonalności każdego z nich, z możliwością pełnego sterowania każdym z urządzeń za pomocą systemu nadrzędnego, - wszystkie algorytmy funkcjonowania systemu nadrzędnego muszą zostać bezwzględnie uzgodnione z autorami niniejszego opracowania podczas prac wykonawczych.

15 Uwaga: Dobrane w projekcie urządzenia i materiały ze wskazaniem konkretnych producentów zostały przyjęte celem rzetelnego opracowania projektu, umożliwiające jego jednoznaczne odczytanie (zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 03 r. w sprawie szczegółowego zakresu i formy projektu budowlanego. Dz. U. z dnia 10 lipca 03 r.) Celem nie jest wyeliminowanie konkurencji. Projektant oświadcza, że możliwe jest przyjęcie innych materiałów i urządzeń niż zaprojektowane pod warunkiem, iż zastosowane materiały i urządzenia będą miały parametry takie jak przyjęte w obliczeniach lub pokazane na rysunkach.

16 9. Obliczenia

17 L.P. Nr pom. Opis pomieszczenia czystość wymiary powierzchnia wysokość kubatura osoby ilość osób ilość powietrza na 1 osobę (pojazd) na 1 godzinę współczynnik jednoczesności wilgotność wilgotność zyski wilgoci Lato Zima tolerancja ludzie współczynnik m2 m m3 % % % kg/h g/m3 powietrza Pomieszczenia przy skarbcu 1 P1/18a,b Skarbiec 22,78 3,00 68, , ,11 0,314 2 P1/14 Magazyn mały 26,08 3,50 91, , ,44 0,957 3 P1/15 Magazyn drugii 39,19 3,50 137, , ,44 0,638 Pomieszczenia przy rzeczce i Sali koncertowej 4 P1/19 Ekspozycja multimedia 83,57 7,00 584, , ,2 1,9 5 P1/ Ekspozycja - Pianista 81,59 7,00 571, , ,2 0,973 6 P1/21 Sala koncertowa 94,75 7,00 663, , ,15 2,0 7 P1/22 Zaplecze Sali koncertowej 26,07 6,00 156, , ,22 1,158 8 P1/25 Ekspozycja czasowa 12,70 4,00 50, , ,1 2,0 9 P1/25a Pomieszczenie multimedialne 9,70 2,50 24, , ,55 2,0 10 P1/26 Ekspozycja 27,72 7,00 194, , ,55 1, P0/8 Salonik Mikołaja 23,26 2, 51, , ,55 0, P0/7 Sala wystawowa 68,23 2, 150, , ,2 2, P0/6 Sala wystawowa przed dziećmi 15, 2, 33, , ,55 2, P0/5 Sala dla dzieci 28,90 2,50 72, , ,375 0, /5 Sala Paryż 56,51 4,00 226, , ,2 0, /5 Sala ekspozycyjna - osobowość 1,42 8,00 963, , ,2 0,451

18 Chłód 40,88 L.P. Nr pom. Opis pomieszczenia chłód max dodatkowe zyski od technologii zyski od oświetlenia zyski od ludzi okno 1 okno 2 okno 3 okno 4 od okien zyski od świetlików zyski przez przenikanie wprowadzone ręcznie x zyski RAZEM kw W/m2 kw W/os. kw kw kw kw W/m2 kw W/m2 wsp Pomieszczenia przy skarbcu 1 P1/18a,b Skarbiec 2 P1/14 Magazyn mały 3 P1/15 Magazyn drugii Pomieszczenia przy rzeczce i Sali koncertowej 4 P1/19 Ekspozycja multimedia 5 P1/ Ekspozycja - Pianista 6 P1/21 Sala koncertowa 7 P1/22 Zaplecze Sali koncertowej 8 P1/25 Ekspozycja czasowa 9 P1/25a Pomieszczenie multimedialne 10 P1/26 Ekspozycja 11 P0/8 Salonik Mikołaja 12 P0/7 Sala wystawowa 13 P0/6 Sala wystawowa przed dziećmi 14 P0/5 Sala dla dzieci 17 1/5 Sala Paryż 25 2/5 Sala ekspozycyjna - osobowość 8 0, ,08 -,00 x 0,68,00 8 0, ,32 -,00 x 0,78,00 8 0, ,32 -,00 x 1,18,00 8 0, ,60-2,27 27,15 2,26 8 0, ,60-4,51 55,31 8 0, , - 5,96 62,88 8 0, ,16-0,37 14,14 8 0, ,80-0,90 70,99 8 0, ,40-0,48 49,24 8 0, ,40-0,62 22,43 1,44 8 0, ,40-2,02 86,89 8 0, ,60-2,15 31,45 8 0, ,40-0,52 34,32 1,63 8 0, ,00-3,86 133,61 2,33 8 0, ,60-0,46 4,84 85, ,00 #DZIEL/0! 6,26 8 0, ,60-0,92 9,74 80,91

19 L.P. Nr pom. Opis pomieszczenia wymiany Ilość wymian powietrza nawiewanego obliczona wprowadzo na ręcznie x przyjęto do projektu Ilość wymian powietrza wywiewanego obliczona wprowadzo na ręcznie x przyjęto do projektu system went. Powietrze nawiewane przyjęte do projektu Powietrze wywiewane przyjęte do projektu System wentylacyjny nawiewny System wentylacyjny wywiewny 1/n 1/n 1/n 1/n 1/n 1/n m3/h m3/h Pomieszczenia przy skarbcu 1 P1/18a,b Skarbiec 2 P1/14 Magazyn mały 3 P1/15 Magazyn drugii Pomieszczenia przy rzeczce i Sali koncertowej 4 P1/19 Ekspozycja multimedia 5 P1/ Ekspozycja - Pianista 6 P1/21 Sala koncertowa 7 P1/22 Zaplecze Sali koncertowej 8 P1/25 Ekspozycja czasowa 9 P1/25a Pomieszczenie multimedialne 10 P1/26 Ekspozycja 11 P0/8 Salonik Mikołaja 12 P0/7 Sala wystawowa 13 P0/6 Sala wystawowa przed dziećmi 14 P0/5 Sala dla dzieci 17 1/5 Sala Paryż 25 2/5 Sala ekspozycyjna - osobowość 5,00 5 x 5,00 5,00 5 x 5, NW11 NW11 4,29 5 x 5,00 4,29 5 x 5, NW11 NW11 4,29 5 x 5,00 4,29 5 x 5, NW11 NW11 1,94 1,94 1,94 1, NW1 NW1 3,95 3,95 3,95 3, NW1 NW1 4,90 4,90 4,90 4, NW12 NW12 1,18 1,18 1,18 1, NW12 NW12 9,84 9,84 9,84 9, NW1 NW1 10,31 10,31 10,31 10, NW1 NW1 1,60 1,60 1,60 1, NW1 NW1 19,75 19,75 19,75 19, ,15 7,15 7,15 7, ,80 7,80 7,80 7, ,72 26,72 26,72 26, ,71 10,71 10,71 10, #DZIEL/0! #DZIEL/0! #DZIEL/0! #DZIEL/0! #DZIEL/0! #DZIEL/0! 5,06 5,06 5,06 5,

20 10. Karty katalogowe lub doboru urządzeń.

21 Lp. Numer System Nazwa Forma Producent Typ DN Suma -- 1,00 -- NW1 Prostokątna 0,36 m 2,00 -- NW1 Kanał prostokątny Prostokątna A=600, B=500 0,51 m 3,00 -- NW1 Kanał prostokątny Prostokątna A=700, B=500 3,77 m 4,00 -- NW1 Kanał prostokątny Prostokątna A=800, B=500 0,07 m 5,00 -- NW1 Kanał prostokątny Prostokątna A=900, B=600 2,82 m 6,00 -- NW1 Kanał prostokątny Prostokątna A=1000, B=400 1,19 m 7,00 -- NW1 Kanał prostokątny Prostokątna A=10, B=500 1,85 m 8,00 -- NW1 Kolano Prostokątna A=0, B=700, A2=0, a=90, E,F=50 1,00 szt. 9,00 -- NW1 Kolano Prostokątna A=400, B=1000, A2=0, a=90, E,F=50 1,00 szt. 10,00 -- NW1 Nawilżacz Prostokątna CONDAIR MK5-V-400V/3 1,00 szt. 11,00 -- NW1 Odsadzka Prostokątna A=700, B=500, A2=600, L=733, XY=342, a=44, E,F=50 1,00 szt. 12,00 -- NW1 Redukcja Prostokątna A=1000, B=400, A2=10, B2=500, L=0, XY=100, E,F=50 1,00 szt. 13,00 -- NW1 Redukcja Prostokątna A=10, B=400, A2=600, B2=500, L=0, XY=275.5, E,F=50 1,00 szt. 14,00 -- NW1 Redukcja Prostokątna A=10, B=400, B2=500, L=0, XY=299.9, E,F=50 1,00 szt. 15,00 -- NW1 Redukcja Prostokątna A=10, B=500, A2=900, L=0, XY=150, E,F=50 1,00 szt. 16,00 -- NW1 Redukcja Prostokątna A=10, B=500, A2=1400, L=0, XY=100, E,F=50 1,00 szt. 17,00 -- NW1 Wentylator Prostokątna ROSENBERG UNO D 1,00 szt. 18,00 -- NW1 Łuk prostokątny Prostokątna A=0, B=0, R=100, a=90, E,F=50 1,00 szt. 19,00 -- NW1 Łuk prostokątny Prostokątna A=0, B=700, A2=0, R=100, a=90, E,F=50 2,00 szt.,00 -- NW1 Łuk prostokątny Prostokątna A=500, B=700, A2=0, R=100, a=90, E,F=50 1,00 szt. 21,00 -- NW1 Łuk prostokątny Prostokątna A=600, B=500, A2=800, R=100, a=90, E,F=50 1,00 szt. 22,00 -- NW1 Łuk prostokątny Prostokątna A=600, B=500, A2=10, R=100, a=90, E,F=50 1,00 szt. 23,00 -- NW1 Łuk prostokątny Prostokątna A=700, B=500, A2=10, R=100, a=90, E,F=50 1,00 szt. 24,00 -- NW1 Łuk prostokątny Prostokątna A=10, B=500, A2=800, R=100, a=90, E,F=50 1,00 szt. 25,00 -- NW1 Łuk prostokątny Prostokątna A=1400, B=500, A2=900, R=100, a=90, E,F=50 1,00 szt. 26,00 -- NW11 Kanał kołowy Kołowa D=50 2,88 m 27,00 -- NW11 Kanał kołowy Kołowa D=160 1, m 28,00 -- NW11 Kanał kołowy Kołowa D=0 17,90 m 29,00 -- NW11 Kanał kołowy Kołowa D=250 5,35 m,00 -- NW11 Kanał kołowy Kołowa D=315 8,94 m 31,00 -- NW11 Kanał kołowy Kołowa D=400 0,48 m 32,00 -- NW11 Kanał prostokątny Prostokątna A=0, B=0 1,66 m 33,00 -- NW11 Kanał prostokątny Prostokątna A=600, B=400 0,04 m 34,00 -- NW11 Kanał prostokątny Prostokątna A=8, B=0 0,05 m 35,00 -- NW11 Klapa przeciwpożarowa 8,00 szt. 36,00 -- NW11 Kolano Kołowa D=0, R=0, a=90 8,00 szt. 37,00 -- NW11 Kolano Kołowa D=250, R=375, a=90 1,00 szt. 38,00 -- NW11 Kolano Kołowa D=315, R=315, a=90 8,00 szt. 39,00 -- NW11 Kolano Kołowa D=315, R=472.5, a=90 2,00 szt. 40,00 -- NW11 Kolano Prostokątna A=0, B=0, a=90, E,F=50 2,00 szt. 41,00 -- NW11 Nawiewnik Prostokątna SWEGON IBIS-W ,00 szt. 42,00 -- NW11 Nawilżacz Prostokątna CONDAIR CP3MINIPD4 1,00 szt. 43,00 -- NW11 Odsadzka Kołowa D=250, L=639, XY=327.8, R=375, a=44 1,00 szt. 44,00 -- NW11 Przepustnica 4,00 szt. 45,00 -- NW11 Redukcja Kołowa D=315, D2=0, L=0 1,00 szt. 46,00 -- NW11 Redukcja Kołowa D=315, D2=0, L=390 2,00 szt. 47,00 -- NW11 Redukcja Kołowa D=315, D2=250, L=0 2,00 szt. 48,00 -- NW11 Redukcja Kołowa D=315, D2=400, L=100 1,00 szt. 49,00 -- NW11 Redukcja Kołowa D=315, D2=400, L=0 2,00 szt. 50,00 -- NW11 Redukcja Kołowa D=400, D2=315, L=0 2,00 szt. 51,00 -- NW11 Redukcja prostokątno-kołowa Prost.-kołowa A=0, B=0, D2=315, L=0, E,F=50 3,00 szt. 52,00 -- NW11 Redukcja prostokątno-kołowa Prost.-kołowa A=600, B=400, D2=0, L=250, E,F=50 1,00 szt. 53,00 -- NW11 Redukcja prostokątno-kołowa Prost.-kołowa A=8, B=0, D2=315, L=0, XY=17.3, E,F=50 1,00 szt. 54,00 -- NW11 Trójnik Kołowa D=315, D3=0, L=0, L3=8, a=90 1,00 szt. 55,00 -- NW11 Trójnik Kołowa D=315, D3=315, L=415, L3=8, a=90 2,00 szt. 56,00 -- NW11 Wywiewnik Kołowa SWEGON GSA ,00 szt. 57,00 -- NW11 Wywiewnik Prostokątna SWEGON PELICAN-CE ALSc ,00 szt. 58,00 -- NW11 Zaślepka kołowa nasadzana Kołowa D=160, L=40 1,00 szt. 59,00 -- NW11 Zaślepka kołowa nasadzana Kołowa D=0, L=40 2,00 szt. 60,00 -- NW12 Prostokątna 0,62 m 61,00 -- NW12 Kanał kołowy Kołowa D=160 1,29 m 62,00 -- NW12 Kanał kołowy Kołowa D=315 6,44 m 63,00 -- NW12 Kanał kołowy Kołowa D=500,29 m 64,00 -- NW12 Kanał prostokątny Prostokątna A=0, B=900 0,44 m 65,00 -- NW12 Kanał prostokątny Prostokątna A=350, B=900 2,65 m 66,00 -- NW12 Kanał prostokątny Prostokątna A=600, B=0 0,62 m 67,00 -- NW12 Kanał prostokątny Prostokątna A=600, B=500 2,56 m 68,00 -- NW12 Kanał prostokątny Prostokątna A=10, B=500 0,41 m 69,00 -- NW12 Kolano Kołowa D=315, R=472.5, a=90 1,00 szt. 70,00 -- NW12 Kolano Kołowa D=500, R=750, a=90 18,00 szt. 71,00 -- NW12 Kolano Prostokątna A=0, B=600, A2=0, a=90, E,F=50 1,00 szt. 72,00 -- NW12 Nawiewnik Kołowa SWEGON EAGLE F 160 1,00 szt. 73,00 -- NW12 Nawiewnik Prostokątna KRANTZ DW-V2-DN1-K 2,00 szt. 74,00 -- NW12 Odsadzka z łukami Prostokątna A=600, B=0, L=616, XY=183.5, R=100, a=34, E,F=50 1,00 szt. 75,00 -- NW12 Przepustnica 3,00 szt. 76,00 -- NW12 Redukcja Kołowa D=500, D2=315, L=0 1,00 szt. 77,00 -- NW12 Redukcja Prostokątna A=600, B=500, A2=350, B2=900, L=1400, XY=181.1, E,F=50 1,00 szt. 78,00 -- NW12 Redukcja prostokątno-kołowa Prost.-kołowa A=0, B=900, D2=500, L=610, E,F=50 1,00 szt. 79,00 -- NW12 Redukcja prostokątno-kołowa Prost.-kołowa A=600, B=0, D2=500, L=500, XY=50, E,F=50 1,00 szt. 80,00 -- NW12 Trójnik Kołowa D=500, D3=160, L=310, L3=0, a=90 2,00 szt. 81,00 -- NW12 Trójnik Kołowa D=500, D3=315, L=465, L3=0, a=90 1,00 szt. 82,00 -- NW12 Tłumik akustyczny Prostokątna SWEGON CLA-B ,00 szt. 83,00 -- NW12 Łuk prostokątny Prostokątna A=500, B=600, A2=0, R=100, a=90, E,F=50 1,00 szt. 84,00 -- NW12 Łuk prostokątny Prostokątna A=600, B=0, R=100, a=90, E,F=50 1,00 szt. 85,00 -- NW12 Łuk prostokątny Prostokątna A=600, B=500, R=100, a=90, E,F=50 2,00 szt.

22 Dane techniczne ProUnit Wersja: 19 / Muzeum Chopina Obiekt Ciśnienie atmosferyczne Pa Gęstość powietrza 1.0 kg/m3 Pomiar poziomu mocy akustycznej w kanale wg ISO 5136 Tłumienie sekcji funkcyjnych uwzględnione w obliczeniach Pomiar poziomu mocy akustycznej w otoczeniu wg ISO 3741 Sekcje są zestawione zgodnie z kierunkiem przepływu powietrza NW11 GOLD SD Manufactured by Swegon Wielkość centrali 05 Nawiew 1500 m3/h Całkowity spadek ciśnienia Kanał powietrza świeŝego Pa Kanał nawiewny 400 Pa Design outdoor temperature, summer.0 C NajniŜsza temperatura zewnętrzna -.0 C Temperatura nawiewu, lato 15.0 C Temperatura nawiewu, zima 26.0 C Stosunek poboru mocy do przepływu powietrza 1. kw/(m3/s) Z komputerowym systemem IQnomic Lakierowane panele z 50 mm niepalną izolacją Nawiew, podłączenie elektryczne 1-phase, 3-wire, 2 V-10/+15%, 50 Hz, 10 A Electrical wiring, electric air heater 3*400V+N+ziemia, 11A Nawiew 1 Mixing section, SD, TBBD Całkowity spadek ciśnienia, nawiew 8 Pa Całkowity spadek ciśnienia, wywiew 0 Pa 1 Prefilter, TBFA Compact filter (G4) 1x(495x495x50) 1 Czujnik ciśnienia, TBLZ Prefilter Obliczeniowy spadek ciśnienia 51 Pa Początkowy spadek ciśnienia 21 Pa Końcowy spadek ciśnienia 81 Pa Pressure drop, connection 23 Pa

23 1 Tłumik, TBDA Całkowity spadek ciśnienia 15 Pa Pasmo częstotliwości k 2k 4k 8k Hz Tłumienie db Measured according to ISO 7235 (Measurement method for duct mounted sound attenuators) 1 End section, supply air Całkowity spadek ciśnienia 13 Pa 1 Centrala GOLD SD, GOLD05DSD Filter kit including installation details, TBSD Filtr (SD) Filtr kieszeniowy długi klasy F9 1x(715x350x1) Obliczeniowy spadek ciśnienia 103 Pa Początkowy spadek ciśnienia 63 Pa Końcowy spadek ciśnienia 143 Pa 1 Wentylator Fan of type GOLD Wing+ Direct drive with rotation controlled EC motor Standardowy kołnierz wewnętrzny Wibroizolatory gumowe Nawiew 1500 m3/h Spadek ciśnienia, kanał Pa Total pressure rise (dry conditions) (Filtr czysty: 6 Pa) 690 Pa Przyrost temperatury powietrza 1.1 C Prędkość obrotowa (Min 500, Max 3380 Filtr czysty 2667 r/m) 2787 obr/min Moc do silnika (Filtr czysty: 0.50 kw) 0.55 kw Moc znamionowa 0.80 kw Ilość wentylatorów/silników w strumieniu powietrza 1 Całkowita sprawność (wentylator w centrali) 52.5 % Poziom mocy akustycznej Pasmo częstotliwości Hz k 2k 4k 8k Całkowite Do kanału nawiewnego db 54 db(a) Do kanału pow. zew db 55 db(a) Do otoczenia db 50 db(a) 1 End section, supply air Całkowity spadek ciśnienia 13 Pa 1 Chłodnica freonowa, TBKC Wariant mocy 1 Ilość rzędów 4 Ilość obiegów czynnika 1 Odstęp lamel 2.5 mm Spadek ciśnienia, przy suchej chłodnicy 38 Pa Spadek ciśnienia, przy mokrej chłodnicy 43 Pa Prędkość powietrza 1.9 m/s Temperatura powietrza C Wilgotność względna % Sensible coil capacity 4.92 kw Wymagana wydajność 6.36 kw Rezerwa wydajności 10 % Ilość wykraplanej wody 0.0 l/min Czynnik chłodniczy R410A Evaporation temperature (dew point) 7.0 C Pojemność wodna 2.5 l

24 1 Nagrzewnica elektryczna, TBLE Wariant mocy 3 Całkowity spadek ciśnienia 11 Pa Prędkość powietrza 5.3 m/s Temperatura powietrza C Wilgotność względna % Wymagana wydajność 5.03 kw Dobrana moc grzewcza 7.50 kw Napięcie zasilania 3*400V+N+ziemia, 11A 1 Tłumik, TBDA Całkowity spadek ciśnienia 15 Pa Pasmo częstotliwości k 2k 4k 8k Hz Tłumienie db Measured according to ISO 7235 (Measurement method for duct mounted sound attenuators)

25 Obiekt: Muzeum Chopina Strona inspekcyjna Centrala: NW11 Wielkość: 05 CięŜar całkowity: 225 kg Szerokość nom.: 825 mm Max: 825 mm Wymiar kanału: Diameter Tłumik Diameter 315 Nagrzewnica elektryczna Diameter 315 Chłodnica freonowa Diameter 400 End section, supply air Diameter 315 End section, supply air Diameter 315 Tłumik Diameter 315

26 Obiekt: Muzeum Chopina Centrala GOLD: NW11 Schemat funkcjonalny układu sterowania i regulacji V3 V1 G1 E3 E2 BP6 BP1 BT3 BF1 T1 E4 BT9 BT1 GOLD K1 P1 GOLD Centrala wentylacyjna BF1 Czujnik przepływu G1 Wentylator WING, nawiew BP1 Czujnik spadku ciśnienia na filtrze V1 Filtr nawiewu E2 Nagrzewnica elektryczna P1 Programator BT9 Termostat p/przegrzaniu K1 Regulator wymiennika rotacyjnego E3 Chłodnica freonowa T1 Motor control E4 Agregat chłodniczy BT1 Czujnik temperatury w kanale V3 Pre-filter, supply air BT3 Czujnik temperatury w kanale BP6 Czujnik spadku ciśnienia na filtrze

27 Dane techniczne ProUnit Wersja: 19 / Muzeum Chopina Obiekt Ciśnienie atmosferyczne Pa Gęstość powietrza 1.0 kg/m3 Pomiar poziomu mocy akustycznej w kanale wg ISO 5136 Tłumienie sekcji funkcyjnych uwzględnione w obliczeniach Pomiar poziomu mocy akustycznej w otoczeniu wg ISO 3741 Sekcje są zestawione zgodnie z kierunkiem przepływu powietrza NW12 GOLD TOP Manufactured by Swegon Wielkość centrali 12 Nawiew 3440 m3/h Całkowity spadek ciśnienia Kanał powietrza świeŝego Pa Kanał nawiewny 400 Pa Wywiew 3440 m3/h Całkowity spadek ciśnienia Kanał wywiewny 400 Pa Kanał wyrzutowy Pa Design outdoor temperature, summer.0 C NajniŜsza temperatura zewnętrzna -.0 C Temperatura nawiewu, lato 15.0 C Temperatura nawiewu, zima 26.0 C Stosunek poboru mocy do przepływu powietrza 2.68 kw/(m3/s) Z komputerowym systemem IQnomic Lakierowane panele z 50 mm niepalną izolacją Napięcie zasilania 3-phase, 5-wire, 400 V-10/+15%, 50 Hz, 10 A Electrical wiring, electric air heater 3*400V+N+ziemia, 29A Nawiew 1 Przepustnica z siłownikiem, TBSA Siłownik ze spręŝyną powrotną Klasa szczelności 3 wg EN 1751 Całkowity spadek ciśnienia 6 Pa 1 Prefilter, TBFA Compact filter (G4) 1x(592x592x50), 1x(287x592x50) 1 Czujnik ciśnienia, TBLZ Prefilter

28 Obliczeniowy spadek ciśnienia 53 Pa Początkowy spadek ciśnienia 23 Pa Końcowy spadek ciśnienia 83 Pa Pressure drop, connection 19 Pa 1 Centrala wentylacyjna GOLD, GOLD12DRXTOP 1 IQnomic plus, TBIQ Filtr (SD) Filtr kieszeniowy długi klasy F9 2x(470x500x1) Obliczeniowy spadek ciśnienia 193 Pa Początkowy spadek ciśnienia 143 Pa Końcowy spadek ciśnienia 243 Pa 1 Wymiennik rotacyjny Wymiennik rotacyjny typu RECOnomic Rotor higroskopijny Z płynną regulacją Całkowity spadek ciśnienia, nawiew 153 Pa Całkowity spadek ciśnienia, wywiew 153 Pa Dod. opór po stronie wywiewu (przepustnica) dla zapewnienia prawidłowego kierunku przecieku pow. 0 Pa Przeciek przez sektor czyszczący m3/s Sprawność temperaturowa 80.5 % Sprawność odzysku wilgoci, zima 78.5 % Sprawność odzysku wilgoci, lato 76.0 % Nawiew, zima Wlot Wylot Temperatura powietrza C Wilgotność względna % Moc 44.0 kw Wywiew, zima Wlot Wylot Temperatura powietrza C Wilgotność względna % Nawiew, lato Wlot Wylot Temperatura powietrza C Wilgotność względna % Wywiew, lato Wlot Wylot Temperatura powietrza C Wilgotność względna % 1 Wentylator Fan of type GOLD Wing+ Direct drive with rotation controlled EC motor Standardowy kołnierz wewnętrzny Wibroizolatory gumowe Nawiew 3440 m3/h Spadek ciśnienia, kanał Pa Total pressure rise (dry conditions) (Filtr czysty: 808 Pa) 888 Pa Przyrost temperatury powietrza 1.3 C Prędkość obrotowa (Min 0, Max 2250 Filtr czysty 52 r/m) 2134 obr/min Moc do silnika (Filtr czysty: 1.33 kw) 1.48 kw Moc znamionowa 1.60 kw Ilość wentylatorów/silników w strumieniu powietrza 1

29 Całkowita sprawność (wentylator w centrali) 57.5 % Poziom mocy akustycznej Pasmo częstotliwości Hz k 2k 4k 8k Całkowite Do kanału nawiewnego db 84 db(a) Do kanału pow. zew db 76 db(a) Do otoczenia db 60 db(a) Do otoczenia (z wywiewem) db 61 db(a) 1 Chłodnica freonowa, TBKC Wariant mocy 3 Ilość rzędów 4 Ilość obiegów czynnika 1 Odstęp lamel 2.5 mm Spadek ciśnienia, przy suchej chłodnicy 54 Pa Spadek ciśnienia, przy mokrej chłodnicy 64 Pa Prędkość powietrza 2.0 m/s Temperatura powietrza C Wilgotność względna % Sensible coil capacity kw Wymagana wydajność kw Rezerwa wydajności 5 % Ilość wykraplanej wody 0.1 l/min Czynnik chłodniczy R410A Evaporation temperature (dew point) 7.0 C Pojemność wodna 5.8 l 1 Nagrzewnica elektryczna, TBLE Wariant mocy 3 Całkowity spadek ciśnienia 10 Pa Prędkość powietrza 3.3 m/s Temperatura powietrza C Wilgotność względna % Wymagana wydajność kw Dobrana moc grzewcza.00 kw Napięcie zasilania 3*400V+N+ziemia, 29A Wywiew 1 Przepustnica z siłownikiem, TBSA Siłownik przepustnicy, on/off Klasa szczelności 3 wg EN 1751 Całkowity spadek ciśnienia 6 Pa (Centrala wentylacyjna GOLD) 1 Filtr (SD) Filtr kieszeniowy długi klasy F7 2x(470x500x1) Obliczeniowy spadek ciśnienia 176 Pa Początkowy spadek ciśnienia 126 Pa Końcowy spadek ciśnienia 226 Pa (Wymiennik rotacyjny) Pozostałe dane i wyposaŝenie dodatkowe, patrz nawiew 1 Wentylator Fan of type GOLD Wing+ Direct drive with rotation controlled EC motor

30 Standardowy kołnierz wewnętrzny Wibroizolatory gumowe Wywiew 3440 m3/h Spadek ciśnienia, kanał Pa Total pressure rise (dry conditions) (Filtr czysty: 685 Pa) 735 Pa Przyrost temperatury powietrza 1.0 C Prędkość obrotowa (Min 0, Max 2250 Filtr czysty 1991 r/m) 42 obr/min Moc do silnika (Filtr czysty: 1.23 kw) 1.33 kw Moc znamionowa 1.60 kw Ilość wentylatorów/silników w strumieniu powietrza 1 Całkowita sprawność (wentylator w centrali) 58.5 % Poziom mocy akustycznej Pasmo częstotliwości Hz k 2k 4k 8k Całkowite Do kanału wywiewnego db 69 db(a) Do kanału wyrzutowego db 79 db(a) Do otoczenia db 53 db(a)

31 Obiekt: Muzeum Chopina Strona inspekcyjna Centrala: NW12 Wielkość: 12 CięŜar całkowity: 600 kg Szerokość nom.: 1199 mm Max: 1199 mm Wymiar kanału: Diameter Pow. zewn. Diameter 500 Nawiew Diameter 500 Wywiew Diameter 500 Wyrzut Diameter 500 Nagrzewnica elektryczna Diameter 500 Chłodnica freonowa Diameter 500 Przepustnica z siłownikiem Diameter 500 Przepustnica z siłownikiem Diameter 500

32 Obiekt: Muzeum Chopina Centrala GOLD: NW12 Schemat funkcjonalny układu sterowania i regulacji GOLD P1 MG1 BP6 BP1 BT3 K1 E1 BF1 T1 E4 BT9 BT1 R1 V3 V1 G1 E3 E2 T2 BF2 BT2 BP2 MG3 G2 BG1 V2 R3 T3 GOLD Centrala wentylacyjna BF2 Czujnik przepływu G1 Wentylator WING, nawiew BP1 Czujnik spadku ciśnienia na filtrze G2 Wentylator WING, wywiew BP2 Czujnik spadku ciśnienia na filtrze V1 Filtr nawiewu BG1 Czujnik obrotów V2 Filtr wywiewny R1 Przepustnica na pow świeŝym E1 Wymiennik rotacyjny Turbo R3 Przepustnica na wywiewie P1 Programator MG1 Siłownik przepustnicy, spręŝna powrotna K1 Regulator wymiennika rotacyjnego MG3 Siłownik przepustnicy T1 Motor control E2 Nagrzewnica elektryczna T2 Motor control BT9 Termostat p/przegrzaniu T3 Sterowanie wymiennikiem ciepła E3 Chłodnica freonowa BT1 Czujnik temperatury w kanale E4 Agregat chłodniczy BT2 Czujnik temperatury w kanale V3 Pre-filter, supply air BT3 Czujnik temperatury w kanale BP6 Czujnik spadku ciśnienia na filtrze BF1 Czujnik przepływu

33 Dane techniczne ProUnit Wersja: 19 / Muzeum Chopina Obiekt Ciśnienie atmosferyczne Pa Gęstość powietrza 1.0 kg/m3 Pomiar poziomu mocy akustycznej w kanale wg ISO 5136 Tłumienie sekcji funkcyjnych uwzględnione w obliczeniach Pomiar poziomu mocy akustycznej w otoczeniu wg ISO 3741 Sekcje są zestawione zgodnie z kierunkiem przepływu powietrza NW1 GOLD RX Manufactured by Swegon Wielkość centrali Nawiew 4470 m3/h Całkowity spadek ciśnienia Kanał powietrza świeŝego Pa Kanał nawiewny 400 Pa Wywiew 4470 m3/h Całkowity spadek ciśnienia Kanał wywiewny 400 Pa Kanał wyrzutowy Pa Design outdoor temperature, summer.0 C NajniŜsza temperatura zewnętrzna -.0 C Temperatura nawiewu, lato 13.0 C Temperatura nawiewu, zima 31.7 C Stosunek poboru mocy do przepływu powietrza 2.17 kw/(m3/s) Z komputerowym systemem IQnomic Lakierowane panele z 50 mm niepalną izolacją Napięcie zasilania 3-phase, 5-wire, 400 V-10/+15%, 50 Hz, A Nawiew 1 Przepustnica z siłownikiem, TBSA Siłownik ze spręŝyną powrotną Klasa szczelności 3 wg EN 1751 Całkowity spadek ciśnienia 7 Pa 1 End section, outdoor air Całkowity spadek ciśnienia 3 Pa 1 Centrala wentylacyjna GOLD, GOLDDRX 1 Filtr Filtr kieszeniowy długi klasy F7

34 2x(592x592x5-10), 1x(287x592x5-4) Obliczeniowy spadek ciśnienia 89 Pa Początkowy spadek ciśnienia 39 Pa Końcowy spadek ciśnienia 139 Pa 1 Wymiennik rotacyjny Wymiennik rotacyjny typu RECOnomic Rotor higroskopijny Z płynną regulacją Całkowity spadek ciśnienia, nawiew 89 Pa Całkowity spadek ciśnienia, wywiew 89 Pa Dod. opór po stronie wywiewu (przepustnica) dla zapewnienia prawidłowego kierunku przecieku pow. 0 Pa Przeciek przez sektor czyszczący m3/s Sprawność temperaturowa 82.5 % Sprawność odzysku wilgoci, zima 80.5 % Sprawność odzysku wilgoci, lato 72.0 % Nawiew, zima Wlot Wylot Temperatura powietrza C Wilgotność względna % Moc 58.4 kw Wywiew, zima Wlot Wylot Temperatura powietrza C Wilgotność względna % Nawiew, lato Wlot Wylot Temperatura powietrza C Wilgotność względna % Wywiew, lato Wlot Wylot Temperatura powietrza C Wilgotność względna % 1 Sekcja recyrkulacji, TCBR-1- Całkowity spadek ciśnienia, nawiew 0 Pa 1 Wentylator Fan of type GOLD Wing+ Direct drive with rotation controlled EC motor Standardowy kołnierz wewnętrzny Vibration dampers are steel spring type Nawiew 4470 m3/h Spadek ciśnienia, kanał Pa Total pressure rise (dry conditions) (Filtr czysty: 578 Pa) 628 Pa Przyrost temperatury powietrza 1.0 C Prędkość obrotowa (Min 250, Max 1635 Filtr czysty 1145 r/m) 1199 obr/min Moc do silnika (Filtr czysty: 1.36 kw) 1.51 kw Moc znamionowa 4.00 kw Ilość wentylatorów/silników w strumieniu powietrza 1 Całkowita sprawność (wentylator w centrali) 51.5 % Poziom mocy akustycznej Pasmo częstotliwości Hz k 2k 4k 8k Całkowite Do kanału nawiewnego db 74 db(a) Do kanału pow. zew db 71 db(a) Do otoczenia db 58 db(a) Do otoczenia (z wywiewem) db 61 db(a)

35 1 End section, supply air Całkowity spadek ciśnienia 3 Pa 1 Chłodnica wodna, TBKA Wariant mocy 4 Ilość rzędów 6 Ilość sekcji 23 Średnica króćców 50 gwint zewn. Odstęp lamel 2.5 mm Spadek ciśnienia, przy suchej chłodnicy 23 Pa Spadek ciśnienia, przy mokrej chłodnicy 27 Pa Prędkość powietrza 1.0 m/s Temperatura powietrza C Wilgotność względna % Sensible coil capacity.80 kw Wymagana wydajność kw Rezerwa wydajności % Ilość wykraplanej wody 0.2 l/min Temperatura wody C Przepływ wody 1.1 l/s Opory przepływu wody 4.3 kpa Pojemność wodna 28.3 l 1 Nagrzewnica wodna, TBLA Zawór regulacyjny, nagrzewnica, TBVL Zawiera: siłownik, czujnik przeciwzamroŝeniowy, kabel podłączeniowy i zawór (kvs = 4.00) Wariant mocy 2 Ilość rzędów 2 Ilość sekcji 8 Średnica króćców gwint zewn. Odstęp lamel 2.0 mm Spadek ciśnienia 14 Pa Prędkość powietrza 1.5 m/s Temperatura powietrza C Wilgotność względna % Wymagana wydajność kw Rezerwa wydajności 134 % Temperatura wody C Przepływ wody l/s Opory przepływu wody 8.1 kpa Pojemność wodna 5.7 l Średnica zaworu 15 gwint zewn. Zalecany spadek ciśnienia cieczy (z zaworem) 17 kpa Wywiew 1 End section, extract air Całkowity spadek ciśnienia 3 Pa 1 Filtr (Centrala wentylacyjna GOLD) Filtr kieszeniowy długi klasy F7 2x(592x592x5-10), 1x(287x592x5-4) Obliczeniowy spadek ciśnienia 89 Pa Początkowy spadek ciśnienia 39 Pa Końcowy spadek ciśnienia 139 Pa

36 (Sekcja recyrkulacji) Całkowity spadek ciśnienia, wywiew 0 Pa (Wymiennik rotacyjny) Pozostałe dane i wyposaŝenie dodatkowe, patrz nawiew 1 Wentylator Fan of type GOLD Wing+ Direct drive with rotation controlled EC motor Standardowy kołnierz wewnętrzny Vibration dampers are steel spring type Wywiew 4470 m3/h Spadek ciśnienia, kanał Pa Total pressure rise (dry conditions) (Filtr czysty: 541 Pa) 591 Pa Przyrost temperatury powietrza 0.9 C Prędkość obrotowa (Min 250, Max 1635 Filtr czysty 1104 r/m) 1150 obr/min Moc do silnika (Filtr czysty: 1.34 kw) 1.48 kw Moc znamionowa 4.00 kw Ilość wentylatorów/silników w strumieniu powietrza 1 Całkowita sprawność (wentylator w centrali) 57.5 % Poziom mocy akustycznej Pasmo częstotliwości Hz k 2k 4k 8k Całkowite Do kanału wywiewnego db 67 db(a) Do kanału wyrzutowego db 81 db(a) Do otoczenia db 56 db(a) 1 End section, exhaust air Całkowity spadek ciśnienia 3 Pa 1 Przepustnica z siłownikiem, TBSA Siłownik ze spręŝyną powrotną Klasa szczelności 3 wg EN 1751 Całkowity spadek ciśnienia 7 Pa

37 Obiekt: Muzeum Chopina Strona inspekcyjna Centrala: NW1 Wielkość: CięŜar całkowity: 1133 kg Szerokość nom.: 1600 mm Max: 1790 mm Wymiar kanału: Diameter Średnica króćców: Zasilanie DrenaŜ Nagrzewnica wodna Chłodnica wodna 50 End section, outdoor air End section, supply air End section, extract air End section, exhaust air Nagrzewnica wodna Chłodnica wodna Przepustnica z siłownikiem Przepustnica z siłownikiem

38 Obiekt: Muzeum Chopina Centrala GOLD: NW1 Schemat funkcjonalny układu sterowania i regulacji GOLD P1 K1 R2 G2 E1 V2 MG2 T2 BF2 BT2 BP2 R5 MG5 R1 V1 G1 E3 E2 MG1 BP1 BT3 BG1 T3 BF1 T1 MF2 MF1 BT8 BT1 GOLD Centrala wentylacyjna BF2 Czujnik przepływu G1 Wentylator WING, nawiew BP1 Czujnik spadku ciśnienia na filtrze G2 Wentylator WING, wywiew BP2 Czujnik spadku ciśnienia na filtrze V1 Filtr nawiewu BG1 Czujnik obrotów V2 Filtr wywiewny R1 Przepustnica na pow świeŝym E1 Wymiennik rotacyjny Turbo R2 Przepustnica na wyrzucie P1 Programator MG1 Siłownik przepustnicy, spręŝna powrotna K1 Regulator wymiennika rotacyjnego MG2 Siłownik przepustnicy, spręŝna powrotna T1 Motor control E2 Nagrzewnica wodna T2 Motor control BT8 Czujnik temperatury, zanurzeniowy T3 Sterowanie wymiennikiem ciepła MF1 Siłownik zaworu BT1 Czujnik temperatury w kanale E3 Chłodnica wodna BT2 Czujnik temperatury w kanale MF2 Siłownik zaworu BT3 Czujnik temperatury w kanale R5 Sekcja recyrkulacji BF1 Czujnik przepływu MG5 Siłownik przepustnicy, spręŝna powrotna

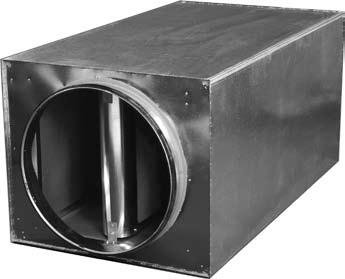

39 Dane techniczne ProUnit Wersja: 19 / Muzeum Chopina Obiekt Ciśnienie atmosferyczne Pa Gęstość powietrza 1.0 kg/m3 Pomiar poziomu mocy akustycznej w kanale wg ISO 5136 Tłumienie sekcji funkcyjnych uwzględnione w obliczeniach Pomiar poziomu mocy akustycznej w otoczeniu wg ISO 3741 Sekcje są zestawione zgodnie z kierunkiem przepływu powietrza N6 Nawiew 00 m3/h Electrical wiring, electric air heater 3*400V+N+ziemia, 39A Nawiew 1 Nagrzewnica elektryczna, TBLE Wariant mocy 6 Całkowity spadek ciśnienia Pa Prędkość powietrza 7.1 m/s Temperatura powietrza C Wilgotność względna % Wymagana wydajność kw Dobrana moc grzewcza kw Napięcie zasilania 3*400V+N+ziemia, 39A

40 Obiekt: Muzeum Chopina Strona inspekcyjna Centrala: N6 Wielkość: 05 CięŜar całkowity: 32 kg Szerokość nom.: 825 mm Max: 350 mm Wymiar kanału: Diameter Nagrzewnica elektryczna Diameter 315

41 CLA Kompaktowy tłumik akustyczny do kanałów okrągłych CLA-A CLA-B CLA-A i CLA-B to nowe konstrukcje prostokątnych tłumików akustycznych przeznaczonych do montażu w kanałach o przekroju okrągłym. Tłumiki CLA charakteryzują się bardzo dobrymi właściwościami tłumienia dźwięku. KRÓTKA CHARAKTERYSTYKA Efektywne tłumienie dźwięku Szeroki zakres produkowanych wielkości Mała wysokość montażowa Materiał tłumiący pokryty powłoką z włókna szklanego Opatentowane rozwiązania tłumików 55

42 CLA KONSTRUKCJA CLA-A to prostokątny tłumik akustyczny przystosowany do instalacji w kanałach okrągłych. W porównaniu z klasycznymi tłumikami okrągłymi, wysokość tłumika CLA-A jest mniejsza przeciętnie o 50 mm. Obudowa tłumika akustycznego CLA-A wykonywana jest standardowo z blachy stalowej, ocynkowanej odpowiadającej klasie środowiska C2. Zastosowany w tłumiku materiał dźwiękochłonny typu Fartex charakteryzuje się dużą odpornością na uszkodzenia mechaniczne i na porywanie włókien przez przepływające powietrze. Króćce połączenia tłumików z kanałami posiadają gumowe uszczelki. Tłumiki CLA-A posiadają klasę odporności ogniowej El/E60 oraz klasę El60/E60 pod warunkiem, że odległość od materiałów palnych jest nie mniejsza niż 50 mm (patrz tabelka). WYKONANIE SPECJALNE Tłumik może być wykonany ze stali nierdzewnej. Konstrukcja tłumika jest taka sama jak tłumika w wykonaniu standardowym, elementy z blachy ze stali ocynkowanej w tym również blacha perforowana, zastąpione są blachą ze stali nierdzewnej. DANE TECHNICZNE CLA-A Wielkość L (mm) Tłumik CLA-A KONSERWACJA Tłumik akustyczny CLA-A podczas eksploatacji w normalnych warunkach nie wymaga zabiegów związanych z konserwacją. Czyszczenie tłumika może odbywać się na sucho poprzez odkurzanie lub na mokro. PROJEKTOWANIE Dane tłumienia zawarte w tabelach dotyczą stałego przepływu powietrza przez tłumik. Przepustnice, kolana oraz inne elementy umieszczone w pobliżu tłumika zwiększają spadek ciśnienia i szumy własne, a także wpływają niekorzystnie na tłumienie dźwięku. Odległość od Tłumienie statyczne (db) zgodne z ISO 7235/11691 Ciężar materiałów palnych (mm) (kg) khz 2 khz 4 khz 8 khz El El , , , , , , , , , , , , , ,5-50 Spadek ciśnienia - przepływ CLA-A Wymiary Wielkość B (mm) C (mm) Ød (mm) H (mm) L (mm) Opory powietrza, Pa Przepływ powietrza, l/s 56

43 CLA KONSTRUKCJA CLA-B to prostokątny tłumik akustyczny przystosowany do instalacji w kanałach okrągłych. W porównaniu z klasycznymi tłumikami okrągłymi, wysokość tłumika CLA-B jest mniejsza przeciętnie o 80 mm. Obudowa tłumika akustycznego CLA-B wykonywana jest standardowo z blachy stalowej, ocynkowanej odpowiadającej klasie środowiska C2. Zastosowany w tłumiku materiał dźwiękochłonny typu CLEANOLON charakteryzuje się dużą odpornością na porywanie włókien przez przepływające powietrze. Króćce połączenia tłumika z kanałami posiadają gumowe uszczelki. Tłumiki CLA-B posiadają klasę odporności ogniowej E60. WYKONANIE SPECJALNE Tłumik może być wykonany ze stali nierdzewnej. Konstrukcja tłumika jest taka sama jak tłumika w wykonaniu standardowym, elementy z blachy ze stali ocynkowanej w tym również blacha perforowana, zastąpione są blachą ze stali nierdzewnej. Tłumik CLA-B KONSERWACJA Tłumik akustyczny CLA-B podczas eksploatacji w normalnych warunkach nie wymaga zabiegów związanych z konserwacją. Czyszczenie tłumika może odbywać się na sucho poprzez odkurzanie lub na mokro. PROJEKTOWANIE Dane tłumienia zawarte w tabelach dotyczą stałego przepływu powietrza przez tłumik. Przepustnice, kolana oraz inne elementy umieszczone w pobliżu tłumika zwiększają spadek ciśnienia i szumy własne, a także wpływają niekorzystnie na tłumienie dźwięku. DANE TECHNICZNE CLA-B Wielkość L (mm) Tłumienie statyczne (db) zgodne z ISO 7235/11691 Ciężar (kg) khz 2 khz 4 khz 8 khz , , , , , ,0 Spadek ciśnienia - przepływ CLA-B Wymiary Wielkość B (mm) C (mm) Ød (mm) H (mm) L (mm) Opory powietrza, Pa ,5 0,8 1,0 2,0 3,0 4,0 5,0 8,0 10,0 Przepływ powietrza, m 3 /s 57

44 CLA Uwagi instalacyjne Króćce podłączenia wszystkich tłumików CLA-A oraz CLA-B do wielkości podłączenia Ø500 wykonane są z metalu i plastiku. Ważne jest by połączenie poprzez blachowkręt było w części metalowej króćca. SPECYFIKACJA Produkt Tłumik akustyczny CLA-A aaa-bbbb Wielkość: 100, 125, 160, 0, 250, 315, 400 Długość: 500, 1000 Tłumik akustyczny CLA-B aaa-bbbb Wielkość: 500, 6, 800 Długość: 600,

45 Rosenberg Klima Polska Sp. z o.o. Al. Krakowska 90a, Sękocin Stary Raszyn Niedziela,.Listopad 11 Wentylator uniwersalny UNOBOX dpfa[pa] cfm _Y _ Wydajnosc powietrza [m3/h] Dane w punkcie pracy 78 U[V] 415_D 400_D 360_D 415_Y 400_Y 360_Y 361 dv/dt[mł/h] dpt[pa] dpfa[pa] I[A] P[kW] n[u/min] Moc akustyczna w oktawie in WG UNO D 3.00 Nr art. F U[V] 400 D/Y f[hz] P[kW] 1.8/1.3 I[A] 3.7/ n[1/min] 1380/1190 C[µF] - tr[ C] dpst[pa] - Delta I[%] 8.0 Ia/In IP 54 Masa [kg] Schemat podł AktualnyWymagany Punkt pracy f[hz] Razem LwA6[dBA]: LwA5[dBA]: LwA2[dBA]: Poziom mocy akustycznej LwA6[dBA] Version 3.01/2.83

46 Rosenberg Klima Polska Sp. z o.o. Al. Krakowska 90a, Sękocin Stary Raszyn Niedziela,.Listopad 11 Wentylator uniwersalny UNOBOX UNO D Ø321 Ø Version 3.01/2.83

47 Rosenberg Klima Polska Sp. z o.o. Al. Krakowska 90a, Sękocin Stary Raszyn Niedziela,.Listopad 11 Poz. Ilość Opis Cena za szt. UNOBOX Wentylatory uniwersalne typu UNOBOX składają się z obudowy w formie sześcianu, którego rama wykonywana jest z profili aluminiowych łączonych za pomocą narożników z odlewu aluminiowego, oraz paneli bocznych wykonywanych z galwanizowanej blachy stalowej izolowanych mm warstwą niepalnej i tłumiącej dźwięki wełny mineralnej. Współczynnik tłumienia K=1,25 W/m2K. Dla uniknięcia wykraplania się kondensatu zastosowano dwukomorowe profile aluminiowe. Możliwość zamiany miejsca paneli obudowy pozwala na dostosowanie wentylatora do wymaganej konfiguracji systemu kanałów. Do wielkości 450 włącznie stosowane są koła wirnikowe z łopatkami wygiętymi do tyłu wykonywane z tworzywa sztucznego PA6.6 z % dodatkiem włókna szklanego. Od wielkości 500 wentylatory UNOBOX wyposażone są w aluminiowe koła wirnikowe o wysokiej sprawności z łopatkami wygiętymi do tyłu. Koła wirnikowe osadzane są bezpośrednio na obudowie silnika z wirującą obudową. Całość wyważana jest statycznie i dynamicznie zgodnie z normą DIN ISO 1940 w klasie G 2,5. Napęd wentylatorów UNOBOX stanowią silniki z wirującą obudową przystosowane do regulacji prędkości obrotowej. Obudowy silników wielkości 080 wykonywane są w klasie szczelności IP 44, natomiast wielkości 106 i 137 w klasie IP 54. Klasa izolacji uzwojenia wszystkich silników F. Silniki zabezpieczone są przed przegrzaniem termokontaktami z końcówkami wyprowadzonymi na listwę zaciskową silnika. Zastosowane łożyska toczne są szczelnie zamknięte z obydwu stron i nie wymagają obsługi. Dokumentacja Deklaracja Zgodności oraz Instrukcja Montażu i Obsługi zgodna z dyrektywą Unii Europejskiej 89/392/EWG dotyczącą bezpieczeństwa maszyn. Znak CE zgodny z dyrektywą Kompatybilności Elektromagnetycznej EMC 89/336/WE oraz Niskonapięciowej Dane znamionowe73/23/we. Typ UNO D Nr artykułu F Napięcie [V] 400 D/Y Częstotliwość [Hz] 50 Moc P1 [kw] 1.8/1.3 Prąd I [A] 3.7/2.1 Obroty n [1/min] 1380/1190 Kondensator C [µf] - Maks. temp. czynnika tr [ C] 40 Min. ciśnienie stat. Dpst [Pa] - Delta I[%] 8.0 Prąd rozruchowy Ia/In 4.8 Klasa szczelności IP 54 Masa [kg] 66 Schemat podłączeniowy Version 3.01/2.83

48 Rosenberg Klima Polska Sp. z o.o. Al. Krakowska 90a, Sękocin Stary Raszyn Niedziela,.Listopad 11 Lista cenowa Nr artykułu Opis Ilość Cena [EUR] Cena bez VAT [EUR] 0,- Version 3.01/2.83

49 Rosenberg Klima Polska Sp. z o.o. Al. Krakowska 90a, Sękocin Stary Raszyn Niedziela,.Listopad 11 Wentylator uniwersalny UNOBOX UNO D Version 3.01/2.83

50 Rosenberg Klima Polska Sp. z o.o. Al. Krakowska 90a, Sękocin Stary Raszyn Niedziela,.Listopad 11 Wentylator uniwersalny UNOBOX dpfa[pa] cfm _Y 0 415_ Wydajnosc powietrza [m3/h] in WG UNO D Nr art. F U[V] 400 D/Y f[hz] 50 P[kW] 1.8/1.3 I[A] 3.7/2.1 n[1/min] 1380/1190 C[µF] - tr[ C] 40 dpst[pa] - Delta I[%] 8.0 Ia/In 4.8 IP 54 Masa [kg] 66 Schemat podł Poziom mocy akustycznej LwA6[dBA] Ø321 Ø Version 3.01/2.83

51 IBIS W Nawiewnik kanałowy z ruchomymi dyszami C1.2 KRÓTKA CHARAKTERYSTYKA

52 IBIS W 2

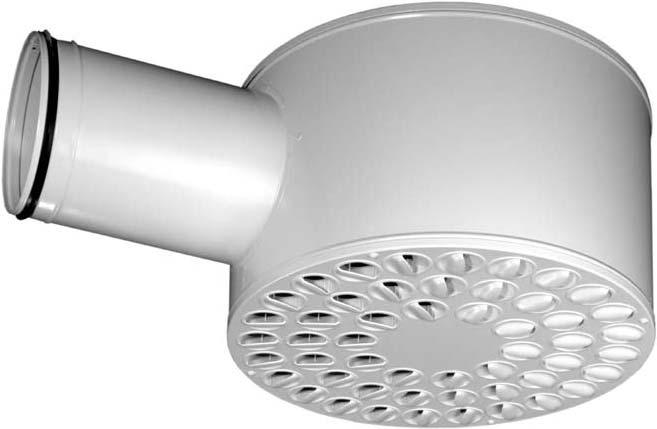

53 IBIS W OK C1.2 C 3. IBIS W Δ ppa t 1500 IBIS W 100 Δ ppa t , db(a) l/s m 3 /h db(a) l/s m 3 /h l 0,2 m l 0,2 m

54 IBIS W Ø

55 EAGLE F Sufitowy nawiewnik z ruchomymi dyszami A1.3 - KRÓTKA CHARAKTERYSTYKA o C 3

56 EAGLE F. Ø. Ø. Ø. Ø. Ø. Ø. Ø. Ø

57 EAGLE F w OK A EAGLE F 100 EAGLE F ΔpPa t t 40 db(a) % 0% ΔpPa t t 40 db(a) % 0% l/s m 3 /h l/s m 3 /h 0,3 0,4 0,5 1 2 l 0,2 m 0, l 0,2 m

58 EAGLE F 3. EAGLE F 160 EAGLE F ΔpPa t t db(a) % 0% ΔpPa t t db(a) % 0% l/s m 3 /h l/s m 3 /h EAGLE F 250 EAGLE F ΔpPa t t db(a) % l 0,2 m 0% ΔpPa t t db(a) % m l 0,2 0% l/s m 3 /h l/s m 3 /h EAGLE F 400 ΔpPa t 0 t l 0,2 m db(a) % 0% l 0,2 m l/s m 3 /h l 0,2 m

59 EAGLE F ØA B C Ø A1.3

60 EAGLE F 315

61 PELICAN C Kwadratowa sufitowa kratka nawiewno-wyciągowa z perforacją A2.3 KRÓTKA CHARAKTERYSTYKA ALSc 3 /h 3 /h

62 PELICAN C k

63 PELICAN C 5\VXQHN,QVWDODFMD 3(/,&$1 &6 Z IXQNFML QDZLHZX 5\VXQHN 0RQWDĪ QDZLHZQLND 3(/,&$1 & ]H VNU]\QNą UHJXODF\MQR SRPLDURZą $/6F GOD LQVWDODFML ] RJUDQLF]RQą SU]HVWU]HQLą PLĊG]\VX WRZą 6NU]\QND UHJXODF\MQR SRPLDURZD $/6F A2.3 3DQHO SU]HGQL 6NU]\QND QDZLHZQLND UR]SUĊĪQD 6$5E. PELICAN C $'$37(5 / 5\VXQHN,QVWDODFMD 3(/,&$1 &( Z IXQNFML Z\ZLHZX 6NU]\QND UHJXODF\MQR SRPLDURZD $/6F 3DQHO SU]HGQL 6NU]\QND QDZLHZQLND UR]SUĊĪQD 6NU]\QND UHJXODF\MQR SRPLDURZD $/6F QD Z\ZLHZLH 6$5E. PELICAN C $'$37(5 / : Z\SDGNX XĪ\FLD VNU]\QNL $/6F GR Z\ZLHZX QDOHĪ\ ]PLHQLü LQVWDODFMĊ UXUNL LPSXOVRZHM ] SXQNWX $ GR % WWW SWEGON PL

64 PELICAN C OK OK OK

65 PELICAN C 3. PELICAN CS - nawiew 100 Δ ppa t 40 db(a) A l/s m 3 /h PELICAN CS ALSc PELICAN CS ALSc Δ ppa t db(a) % 0% Δ ppa t db(a) 100% 0% l/s m 3 /h l/s m 3 /h l 0,2 m l 0,2 m

66 PELICAN C PELICAN CS ALSc PELICAN CS 0 + ALSc Δ ppa t db(a) % 0% Δ ppa t db(a) % 0% l/s l/s m 3 /h m 3 /h l 0,2 m l 0,2 m PELICAN CS 0 + ALSc PELICAN CS ALSc Δ ppa t db(a) % 0% Δ ppa t db(a) 100% 0% l/s m 3 /h l/s m 3 /h l 0,2 m l 0,2 m

67 PELICAN C PELICAN CS ALSc PELICAN CS ALSc Δ ppa t db(a) % 0% Δ ppa t db(a) % 0% A l/s m 3 /h l/s m 3 /h l 0,2 m l 0,2 m PELICAN CS ALSc PELICAN CS ALSc Δ ppa t db(a) % 0% Δ ppa t db(a) % 0% l/s l/s m 3 /h m 3 /h l 0,2 m l 0,2 m

68 PELICAN C OK OK 3. PELICAN CE , , PELICAN CE , , Δ ppa t Δ ppa t 250, db(a) l/s m 3 /h db(a) l/s m 3 /h

69 PELICAN C PELICAN CE ALSc PELICAN CE ALSc Δ ppa t db(a) 100% 0% 0 0 Δ ppa t 40 db(a) % 0% A l/s m 3 /h l/s m 3 /h PELICAN CE 0 + ALSc PELICAN CE ALSc Δ ppa t db(a) % 0% ΔpPa t db(a) 100% 0% l/s m 3 /h l/s m 3 /h PELICAN CE ALSc PELICAN CE ALSc Δ ppa t db(a) % 0% Δ ppa t db(a) % 0% l/s m 3 /h l/s m 3 /h

70 PELICAN C A Ø PELICAN C PELICAN C

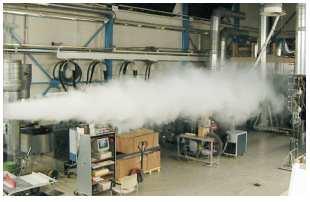

71 PELICAN C A2.3

72 Dane Techniczne Dysza nawiewna, DW-N2 Regulowana dysza nawiewna, DW-V2 Regulowana dysza nawiewna z zawirowaniem, DW-V2- -DR

73 Dysze nawiewne Uwagi wstępne Przy wentylacji obiektów o dużej kubaturze nie ma możliwości zastosowania nawiewu bezpośrednio w strefie przebywania ludzi. W tych przypadkach elementy nawiewne montowane są w ścianach lub innych elementach otaczających strefę przebywania ludzi. Elementy nawiewne powinny charakteryzować się długim strumieniem nawiewnym oraz możliwością zmiany kąta nawiewu. Z tych względów KRANTZ KOMPONENETN stworzył dysze nawiewne, które są w stanie sprostać tym wymaganiom. Dysze nawiewne Dysze nawiewne stosowane są w pomieszczeniach o wysokich wymaganiach akustycznych. Występują w 6 średnicach nominalnych. Mogą być regulowane lub nie regulowane. Zakres pracy dysz od 3 do 50 m. Dysze nawiewne z zawirowaniem Dysze nawiewne z zawirowaniem stosuje się tam, gdzie wymagany jest mały zasięg strumienia powietrza nawiewanego. Wbudowany element nawiewny wewnątrz dyszy rozprasza strumień nawiewny przez co jego zasięg jest skrócony. Dysze nawiewne z pełnym powodzeniem mogą być stosowane w holach wejściowych, centrach handlowych, terminalach, halach wystawowych itp. Instalacja na konstrukcji galerii Instalacja na przeciwległych ścianach Dysza z zawirowaniem montowana w ścianie Rys.2 Przykłady instalacji Konstrukcja Rys.1 (po lewej) pokazuje dyszę nie regulowaną DW-N2. Składa się ona ze sfery 1a, kształtującej optymalny przepływ powietrza zachowując niskie parametry akustyczne, oraz z kołnierza 1b. Rys.1 (środkowy) pokazuje regulowaną dyszę nawiewną DW-V2. Składa się ona z wewnętrznej sfery 1 obudowanej sferą zewnętrzną 2. Kołnierz 3 stanowi element mocujący do systemu wentylacyjnego. Dysza może być regulowana w zakresie ± o wokół osi śruby mocującej 4. Istnieje możliwość regulacji dyszy w osi pionowej poprzez odpowiednie ustawienie kołnierza mocującego 3. Kołnierz mocujący jest zasłonięty pierścieniem maskującym 5. Dysza Dysza Dysza DW-N2 DW-V2 DW-V2- -DR Jako opcja dysze nawiewne mogą być wyposażone w siłownik elektryczny 11 (patrz str. 6 ) Rys.1. (po prawej) pokazuje regulowaną dyszę nawiewną z elementem zawirowującym powietrze 16..

74 Dysze nawiewne Rys.3 Zasięg strumienia dla dyszy nawiewnej Dysza nawiewna Zakres nawiewu dysz od 3 do 50 m. Biorąc pod uwagę wysokość montażu dysz oraz odległość minimalną między dyszami, rozplanowanie dysz dalekiego zasięgu dla poziomu aktywności I będzie oparte o następujące różnice temperatur między powietrzem nawiewanym, a powietrzem w pomieszczeniu -8 K dla chłodzenia + 6 K dla grzania Średnica nominalna Min. Wysokość montażu H (m) Max. Wysokość montażu H (m) Min odległość między dyszami (m) DN60 DN80 DN1 DN150 DN0 DN Rys.4 Zasięg strumienia dla dyszy z zawirowaniem Dysza z zawirowaniem Zakres nawiewu dysz od 1 do 17 m. Biorąc pod uwagę wysokość montażu dysz oraz odległość minimalną między dyszami, rozplanowanie dysz dalekiego zasięgu dla poziomu aktywności I będzie oparte o następujące różnice temperatur między powietrzem nawiewanym, a powietrzem w pomieszczeniu -8 K dla chłodzenia + 6 K dla grzania Średnica DN80 DN1 DN150 DN0 DN250 nominalna Min. Wysokość montażu H (m) Max. Wysokość montażu H (m) Min odległość między dyszami (m) Zalecamy ograniczenie max. Współczynnika strumienia powietrza V spmax do wartości 500 m 3 /h na metr dysz w rzędzie. Zalecamy ograniczenie max. Współczynnika strumienia powietrza V spmax do wartości 500 m 3 /h na metr dysz w rzędzie. Zalecane jest także utrzymanie prędkości powietrza w kanale ( 2,5 m/s ) w celu uzyskania najlepszych właściwości akustycznych dysz nawiewnych. Diagramy doboru na str.10 i 11 pokazują współczynnik indukcji, wartości odchylenia strumienia powietrza nawiewanego, redukcję prędkości powietrza oraz temperatury. W trybie chodzenia zaleca się ustawienie dysz pod kątem 10 o do góry. Dysza nawiewna Dysza nawiewna z zawirowaniem

75 Dysze nawiewne Typy podłączeń a) dysza nie regulowana, typ DW-N2 b) dysza regulowana, typ DW-V2 dysza z zawirowaniem, typ DW-V2- -DR Rys. 6: Typ DW-N2 Przyłącze pod skrzynkę rozprężną Rys. 8: Typ DW-V2 Przyłącze pod skrzynkę rozprężną Opcjonalnie siłownik elektryczny Rys. 7: Typ DW-N2 Lewy: przyłącze pod rury spiro (DIN 24145) na zacisk Prawy: inne okrągłe kształtki (DIN24147) Rys.9 Typ DW-V2 Lewy: przyłącze pod rury spiro (DIN 24145) na zacisk Prawy: inne okrągłe kształtki (DIN24147) Instrukcja montażu i regulacji dysz nawiewnych 1. Przyłącze pod skrzynkę rozprężną a) dysza nie regulowana przymocuj kołnierz dyszy nawiewnej 1b do skrzynki rozprężnej 12 b) dysza regulowana po zdjęciu pierścienia maskującego 5 zamocuj dyszę nawiewną przy pomocy wkrętów 6 do skrzynki rozprężnej. Rowek 3a pozwalana ustawienie dyszy w odpowiedniej pozycji. Po ustawieniu dyszy przykręć dodatkowo śruby mocujące 8 we wskazane miejsce. 2. Przyłącze do rury spiro (DIN 24145) Przyłącze typ R Dla przyłącza typ R zarówno dysza regulowana jak i nie regulowana są zaopatrzone w końcówkę zaciskową jak i uszczelkę wargową. 3. Przyłącze do kształtek okrągłych (DIN 24147) Przyłącze typ F Dla przyłącza typ F zarówno dysza regulowana jak i nie regulowana są zaopatrzone w przyłącze poślizgowe 10, wykonane zgodnie z normą DIN Uwagi do przyłącza typ R i F: Po ustawieniu dyszy zarówno regulowanej jak i nie regulowanej w odpowiedniej pozycji, przymocuj je dodatkowo śrubami do kształtki.

76 Dysze nawiewne Przykłady instalacji, typ DW-N2 Przyłącze typ K do skrzynek rozprężnych Rys.10 Typ DW-N2 w Atrium Medisch Heerlen/NL Centrum, Przyłącze typ R do rury spiro Kanał nawiewny 12 usytuowany za ścianą. Kształtka przyłączeniowa 14 zamocowana pod odpowiednim kątem nawiewu dla dyszy. Przykłady instalacji, typ DW-V2 Przyłącze typ K dla skrzynek rozprężnych Rys. 11 typ DW-N2 wzdłuż sufitu w centrum wystawowym Przyłącze typ F kształtki okrągłe Przyłącze typ R Rury spiro Rys. 12 typ DW-V2 w bibliotece Maastricht/NL

77 Dysze nawiewne Przyłącze do skrzynki rozprężnej Typ DW-N2-DN_-K Przyłącze do skrzynki rozprężnej Typ DW-V2-DN_-K Przyłącze do rury spiro Typ DW-N2-DN_-R Przyłącze do rury spiro Typ DW-V2-DN_-R Przyłącze do kształtek okrągłych Typ DW-N2-DN_-F Przyłącze do kształtek okrągłych Typ DW-V2-DN_-F Oznaczenia do wszystkich rysunków 9. dysza nawiewna 1a sfera 1b kołnierz 10. sfera 11. kołnierz 3a. rowek mocujący 3b. uszczelnienie wargowe 3c. uszczelnienie kołnierza 12. śruba mocująca 13. pierścień maskujący 14. śruba regulacyjna 15. skala 8 otwór mocujący 1. element kończący kołnierz 2. przyłącze poślizgowe 3. siłownik elektryczny 4. skrzynka rozprężna 5. rura spiro 6. kształtka okrągła 7. śruby mocujące 8. element zawirowujący dysza nie regulowana dysza regulowana i dysza z zawirowaniem

78 Dysze nawiewne Uwaga: Podane wartości są podane dla przyłącza typ K. Dla przyłączy typ R i F wartości mocy akustycznej są wyższe o1 a nawet 3 db(a) w zależności od sposobu montażu Moc akustyczna dla typu DW-N2 Zasięg ( m ) Zasięg ( m ) Moc akustyczna Lwa db (A) Strata ciśnienia Pa Zasięg ( m ) Moc akustyczna Lwa db (A) Strata ciśnienia Pa

79 α α Dysze nawiewne α Uwaga: Podane wartości są dla przyłącza typ K, przy kierunku nawiewu powietrza mocy akustycznej: np. = o + 1 db(a) = o + 2 db(a) = 0 o. Im większy kąt odchylenia dyszy od osi poziomej tym wyższa wartość Dla przyłącza typ R i długości przyłącza L > 3 DN, lub dla przyłącza typ F moc akustyczna jest wyższa o 1 db(a) a nawet o 3 db(a) przy zastosowaniu kolana lub innej kształtki okrągłej przed wlotem do dyszy. Strata ciśnienia z wykresu odnosi się do przyłączy typ K, R i F w zakresie ustawienia dysz od α = 0 o do α =3 0 o. Zasięg ( m ) Zasięg ( m ) Moc akustyczna Lwa db (A) Strata ciśnienia Pa Zasięg ( m ) Moc akustyczna Lwa db (A) Strata ciśnienia Pa

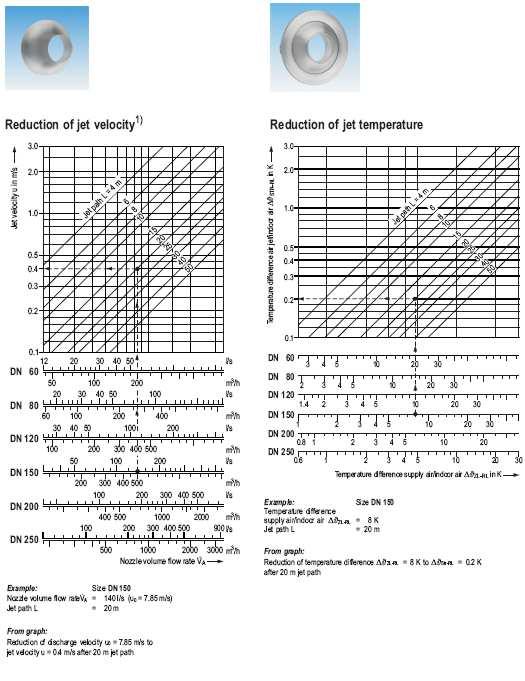

80 Dysze nawiewne Bez siłownika Z siłownikiem Bez siłownika Z siłownikiem Bez siłownika Z siłownikiem Z siłownikiem i bez siłownika Z siłownikiem i bez siłownika Z siłownikiem i bez siłownika

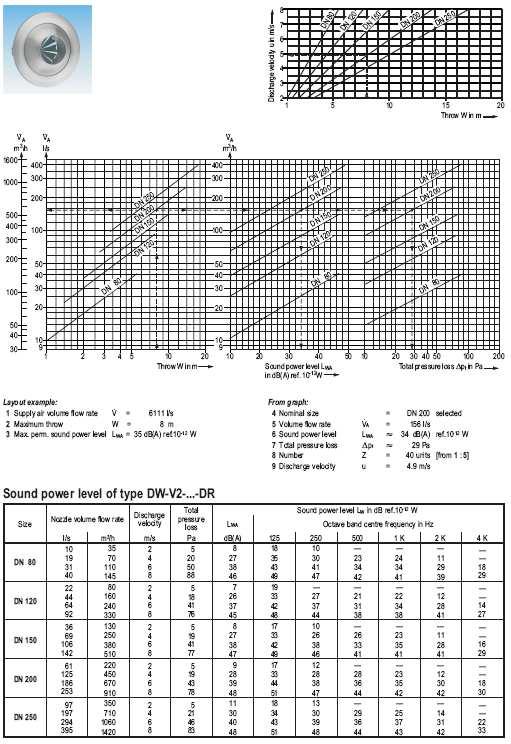

81 Dysze nawiewne Stopień indukcji

82 Dysze nawiewne Gradient prędkości Gradient temperatury

83 Moc akustyczna dla typu DW-V2-..-DR Dysze nawiewne

84 Dysze nawiewne Rys.13 Rys. 14 Rys.15. Rys.16 Typ: DW-N2 Typ: DW-V2 Typ: DW-V2- -DR Typ: DW-V2 Z siłownikiem Typ DW- - DN Przykład Nawiewnik radialny Funkcja Wielkość Typ przyłącza Regulacja Opcja Dysza nawiewna DN250, przyłącze pod skrzynkę rozprężną, regulacja siłownikiem Typ: DW-V2-DN250-K-E Dysza nawiewna DN 250, przyłącze pod rurę spiro, regulacja ręczna Typ: DW-V2-DN250-R-M Funkcja V = regulowana N = nie regulowana 2 = 2 generacja Dysza nawiewna DN250, przyłącze pod kształtkę okrągłą, regulacja ręczna, element zawirowujący Typ: DW-V2-DN250-F-M-DR Wielkość DN60, 80, 1, 150, 0, 250 Typ przyłącza K = skrzynka rozprężna R = rura spiro F = kształtka okrągła Regulacja M = ręczna E = siłownik elektryczny Opcja DR element zawirowujący

85 DOBÓR NAWILśACZA PAROWEGO Lp. system wilgotność względna zawarość wilgoci ilość moc moc moc temperatura powietrza Φ 1 Φ 2 x 1 x nawilŝacza nawilŝacza kanał lanca 2 x elektryczna obliczona dobrana m3/h oc % % g/kg g/kg g/kg kg/h kg/h kw mm x mm szt typ nawilŝacza 1 NW , CP3MINIPD4

86 Oferta: MK :14:24 / JoannaB ID#: 19 (Select V ) Podstawa obliczeń Ilość systemów: 1 Szerokość kanału: 10 [mm] Wysokość kanału: 500 [mm] Całkowity strumień powietrza: 4500 [m3/h] Prędkość powietrza: 2.08 [m/s] Ciśnienie powietrza: 1001 [hpa] Wysokość nad poziomem morza: 100 [m] Gęstość powietrza: 1.19 [kg/m3] Temperatura zewnętrzna:.0 [C ] Wilgotność względna zewnętrzna: 16 [%] Wilgotność bezwzględna zewnętrzna: 2.4 [g/kg] Temperatura wewnętrzna:.0 [C ] Wilgotność względna wewnętrzna: 40 [%] Wilgotność bezwzględna wewnętrzna: 5.9 [g/kg] Przyrost wilgotności: 3.5 [g/kg] Wydajność nawilżania (bez strat): [kg/h] Dystans nawilżania: 0.15 [m] Długość lancy parowej: 350 [mm] Dane specyficzne dla urządzenia Aplikacja/Jakość wody: Mk5 Visual Zasilanie główne: 400V/3 Lanca parowa: Dla krótkiego dystansu nawilżania OptiSorp Rodzaj przeszkody: Dystans do odgałęzienia, kolana, wentylatora Pobór mocy elektrycznej: 14.9 [kw] Wydajność nominalna nawilżania:.00 [kg/h] Odległość do przeszkody: 0.15 [m] Obudowa: Typowa Straty kondensacyjne: 1.22 [kg/h] Ilość pionowych rurek: 6 Całkowity ciężar: 4 [kg] Ostrzeżenia Lista cenowa nie została znaleziona! Ceny 1 x Defensor Mk5 V-400V/3 1 x OptiSorp System (1/1000/350) 4 x Z10 (54/42mm), 1m ( ) 4m x KS10 per Meter ( )??

87 Modele Galeria Opis techniczny ogrzewania ENERGOSTRIP jest promiennikiem uniwersalnym. Przeznaczony do montażu na wysokości od 1,8 do metrów od podłoża. Świetnie nadaje sie do ogrzewań strefowych, bez wzgledu na wilgotność pomieszczenia. Może być stosowany również w stropach podwieszanych. Inspiracja konstruktorów użądzenia było naturalne ciepło, dlatego też działanie ENERGOSTRIP jest najbliższe słońcu, spośród użądzeń grzewczych wymyślonych do tej pory. ENERGOSTRIP daje wyjątkowy komfort cieplny, jednocześnie zmniejszając zużycie energii elektrycznej. Typ Moc [W] Wymiary [cm] Waga[kg] Stopień EE4 400,00 65x16x5 3,5 IP44 EE6 600,00 96x16x5 5 IP44 EE8 800,00 65x29x5 6 IP44 EE ,00 168x16x5 8 IP44 EE12 10,00 96x29x5 8,5 IP44 EE ,00 136x29x5 11,5 IP44 EE 00,00 168x29x5 14 IP44 EE ,00 136x43x5 17,5 IP44 EE 00,00 168x43x5 IP44 EE42 40,00 168x43x5 21 IP44 ENERGOCASSETTE to promiennik montowany bezpośrednio do sufitu przy pomocy uchwytów montażowych, bądź teżkładziony w ruszcie przy sufitach podwieszanych. Ogrzewacz ten montuje się na wysokości do 5 m. Posiada on niską temperaturępowierzchni(poniżej 90 C) przez co emituje przyjemne ciepło. ENERGOCASSETTE jest idealny do wszelkiego rodzaju pomieszczen: mieszkania, biura, pom. gospodarcze i przemysłowe. Świetny do montażu w pomieszczeniach mokrych i wilgotnych.energocassette pozwala na otrzymanie wolnych ścian i podłóg. Nadaje się specjalnie do pomieszczeń w których są składowane materiały zagrożone pożarem

88 Typ Moc [W] Napięcie [V] Wymiary[cm] Stopień ENC-0 0,00 2/ x59.3 x4.5 IP55 ENC ,00 2/ x59.3 x4.5 IP55 ENERGOINFRA jest wszechstronnym ogrzewaczem przeznaczonym do pełnego lub uzupełniającego ogrzewania oranżerii, balkonu, patio. Jest efektywny jako miejscowy lub strefowy ogrzewacz dla warsztatów, magazynów, itp. może byćstosowany w mokrych i wilgotnych pomieszczeniach oraz na zewnątrz (np. na tarasach). Dlatego też można go montować w łazienkach, pokojach, itp. na ścianach i sufitach.energoinfra jest wykonany w całości ze stali nierdzewnej odpornej na korozję, co zapewnia mu długotrwałość. Ogrzewacz ten posiada odbłyśnik z polerowanego aluminium. Osłona (pokrywa) oraz elementy grzewcze sąwykonane z nierdzewnej stali. Uchwyty mocujące są uniwersalne i mogąbyć nachylone pod różnym kątem. Ogrzewacz ten może być także zawieszony na drutach, kablach, łańcuchach, itp. Typ Moc [W] Napięcie [V] Wymiary[cm] Stopień EIR , x7.5x4 IP44 EIR , x7.5x4 IP44 EIR , x7.5x45 IP44 ENERGOINFRA INDUSTRY dostarcza energowydajnego ogrzewania dla wszystkich obiektów przemysłowych i środowisk pracy, w których potrzeba dużej mocy grzewczej. Montuje się go na wysokościach od 3,5 do 40m. ENERGOINFRA INDUSTRY emituje wysokotemperaturowe ciepło w kierunku podłóg, ścian i innych powierzchni, gdzie jest akumulowane. Dzięki temu można obniżyć temperaturę powietrza w pomieszczeniu zachowując ten sam komfort cieplny, jednocześnie zmniejszając zużycie energii od 25 50%. ENERGOINFRA INDUSTRY może być także wykorzystywany do miejscowego ogrzewania stanowisk pracy lub miejsc, gdzie występują duże przeciągi (ruchy powietrza). Ponadto jest odpowiedni do montażu na zewnątrz, np. w miejscach załadunku, podjazdach, itp. Uchwyty mocujące są uniwersalne i mogą być nachylone pod różnym kątem. Ogrzewacz ten może byćzamocowany na drutach, kablach, łańcuchach, itp. Typ Moc [W] Napięcie [V] Wymiary[cm] Stopień EIR 00 00,00 2/ xx8 IP44 EIR ,00 2/ xx8 IP44 EIR ,00 2/ xx8 IP44 ENERGOLINE stosowany najczęściej jako elektryczny ogrzewacz podławkowy oraz grzejnik sufitowy. Jest najbardziej efektywny przy montażu na wysokości do 3m. Ten elegancki i płaski grzejnik zapewnia wysoki komfort cieplny.energoline jest płaski - ma tylko 3.5 cm szerokości, ciepło emituje głównie w kierunku podłogi> Może byćmontowany pod ławkami, w kościołach, poczekalniach, halach sportowych, itp. Ogrzewa ławkę oraz podłogę bezpośrednio pod nią. Jest to szczególnie dobra metoda do ogrzewania miejsc, gdzie nie ma konieczności ogrzewania dużych ilości powietrza. ENERGOLINE posiada szybki czas rozgrzewania z wysokim komfortem cieplnym i skierowany jest bezpośrednio w miejsce, które chcemy ogrzać. Rezultatem tego jest jego ekonomiczność i małe zużycie energii. Efektywnie redukuje straty ciepła i chroni przed przeciągami (ruchami powietrza). Typ Moc [W] Napięcie [V] Stopień EL 0 150,00 2 IP44 EL 0 2,00 2 IP44 DZIAŁANIE Ogrzewanie promiennikowe zostało odkryte poprzez obserwację praw natury. Promienie słońca ogrzewająatmosferę poprzez emisję ciepła do innych obiektów (tj. ziemia). Nasze urządzenia działają na tej samej zasadzie - emitująciepło poprzez promieniowanie

89 rozchodzące się od urządzenia, następnie energia ta przetwarzana jest w ciepło, które ogrzewa bezpośrednio podłoże, ludzi, maszyny oraz inne obiekty znajdujące się w strefie działania promiennika. Oznacza to na przykład, że dzięki naszym promiennikom już nigdy więcej nie będziecie mieli problemu z wysokimi sufitami, ponieważ promienniki ENERGOTECH ogrzewają powierzchnie -osoby, zwierzęta i przedmioty bez konieczności ogrzewania powietrza. Pozwali to Wam na obniżenie temperatury powietrza i zachowanie wysokiego komfortu cieplnego. Nasze promienniki umożliwiająrównież ogrzanie wybranych stref i stanowisk pracy bez konieczności oddzielania ich od reszty obiektu. WYTYCZNE DOTYCZĄCE ZAPOTRZEBOWANIA NA ENERGIĘ CIEPLNĄ Niezbędna ilość energii cieplnej może być określona wg poniższych tabelek w watach na metr kwadratowy (W/m2) powierzchni podłogowej strefy ogrzewanej. Zapotrzebowanie na moc może być obliczane w przypadku ogrzewania całości pomieszczenia (ogrzewanie całkowite) lub ogrzewania jedynie określonych stref, kiedy występują rejony nie ogrzewane (ogrzewanie strefowe). Zapotrzebowanie energetyczne na m2 w ogrzewaniu strefowym jest znacznie wyższe niż przy ogrzewaniu całkowitym. Po określeniu typu obiektu, który ma być ogrzany oraz jego zastosowania należy założyć odpowiednią moc W/m2 z poniższych tabel oraz pomnożyć ją przez powierzchnię podłogi ogrzewanego obiektu/strefy. Otrzymanym rezultatem będzie całkowita wymagana moc systemu grzewczego, wyrażona w watach, podzielona przez 1000 daje wynik w KW. Oceny zapotrzebowania na moc, wynikające z powyższych wytycznych należy używać jedynie jako wskazówki a jeżeli istnieją jakieś wątpliwości konieczne jest przeprowadzenie kompletnej analizy strat ciepła obiektu. Nie ma potrzeby przeprowadzenia w/w kalkulacji w wypadku ogrzewania strefowego. ROZMIESZCZENIE URZĄDZEŃ OGRZEWANIE CAŁKOWITE Dla osiągnięcia równomiernej emisji ciepła oraz komfortu wartość (e) odległość pomiędzy urządzeniami nie powinna przekraczać wysokości montażu paneli (reguła sześcianu). Pomiędzy urządzeniami a ścianami zewnętrznymi odległość nie powinna przekraczać połowy wysokości montażu. Posługując się zasadą sześcianu możliwe jest obliczenie ilości urządzeń. OGRZEWANIE STREFOWE ROZMIESZCZENIE URZĄDZEŃ Wzrost temperatury to ilość energii cieplnej w W/m2 wymagane, aby podnieść temperaturę z początkowej do oczekiwanej dla stref 5-50m2. Należy zwiększyć moc

90 cieplną o % na każdy metr wysokości montażu powyżej 3.5 m. Podane w W/m2 wartości w tabeli 1 oraz 3 należy traktować jako orientacyjne informacje dla użytkownika odnośnie zapotrzebowania na energię cieplną jednak, z racji występowania dużej ilości wartości zmiennych, nie gwarantują one właściwego działania systemu ogrzewania promiennikowego Energotech. W wypadku nie osiągnięcia oczekiwanego komfortu cieplnego należy rozważyć instalację dodatkowych urządzeń.
