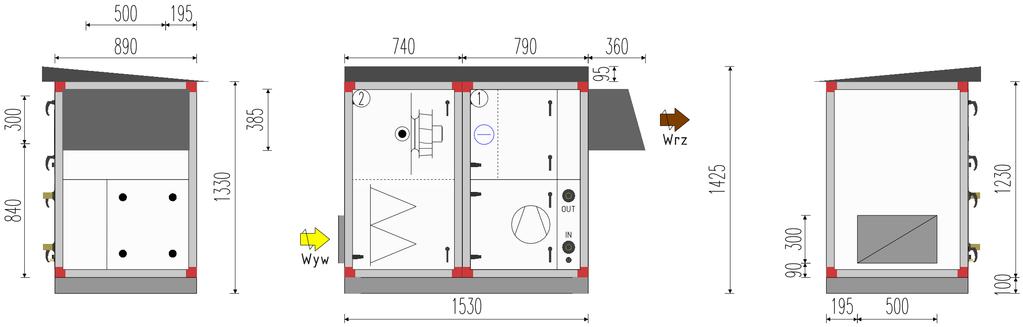

Razem dla centrali Szerokość Wysokość Długość. 890 mm 1425 mm 1534 mm. 2) 123 kg 1) 155 kg
|
|
- Eugeniusz Tomczyk
- 5 lat temu
- Przeglądów:
Transkrypt
1 Rysunek z wymiarami m³/h Razem dla centrali Szerokość Wysokość Długość Waga 890 mm 1425 mm 1534 mm 337 kg 2) 123 kg 1) 155 kg Uwaga: Należy uwzględnić przestrzeń potrzebną do otwarcia drzwi inspekcyjnych i wymiany filtrów. W przypadku wykonania zewnętrznego centrala jest dostarczana na statywie i z daszkiem nad centralą. Daszek centrali zewnętrznej wystaje max 100 mm, z przodu/z tyłu. Drzwiczki inspekcyjne z największym promieniem skrętu 620 mm w module 1;2. Przestrzeń klapa serwisowa, szczyt strona sprężarki min 300 mm. Klamka drzwiczek inspekcyjnych wystaje 60 mm. Ramki typu PG wystają 40 mm :57:11
2 m³/h 1 (3) Współczynnik mocy wentylatorów (SFPv) jest obliczony przy założeniu czystych filtrów. W przypadku użycia rotora, strumień czyszczący rotor i przepustnica wyrównawcza są uwzględnione. WSPÓŁCZYNNIK MOCY WENT. Dane obl. Razem dla centrali 0,68 Ecodesign 2018-Zatwierdzony kw/(m³/s) WYMIARY I WAGA Szerokość 890 mm Wysokość mm Długość mm Waga 337 kg CASING MODEL, EN1886 AA-50 DANE PODSTAWOWE Dane wej. Przepływ m³/h Spręż dysp. 250 Pa Podział sprężu dyspozycyjnego Pow. zew./nawiew /Wyrzutnia (200/50) Pa Dane obl. Prędkość czołowa 0,9 m/s Wyrzutnia 10 Pa Bateria wywiewna (parownik) 48 Pa Filtr M5/ePM10-60% 69 Pa Pocz. spadek ciśnienia (29) Pa Końcowy spadek ciśn. (109) Pa Straty połączeniowe 14 Pa Całkowite wewn. spadki ciśn. 141 Pa WENTYLATORY Dane obl. Ciśnienie całkowite 391 Pa Obroty went r/m Sprawność całkowita 52,3 % Moc el. went. (filtr śr.zabr.) 0,21 kw Moc el. went. (filtr czysty) 0,19 kw Moc znam. silnika 0,78 kw Prąd silnika przy 230V, 1-faz. 3,4 A Max obroty r/m Rezerwa wydajności 76 % Typ wentylatora EC250ZCPR-G1 Wsp. K do pomiaru przepływu pow. 60,00 Maks. temp. powietrza podczas pożaru przez 60 min +70 C Waga zespół wentylatora 13 kg :57:11
3 m³/h 2 (3) DANE HAŁASU (moc akustyczna) Zakres częstotliwości : Do otoczenia Do wyrzutni k k k k Raz em (A) (A) (A) POMPA CIEPŁA Dane wej. Temp. wywiewu 20,0 C Wilg. wzgl. wywiewu 30 % Dane obl. Krzywa grzejnika 60/36 z -20 C Temp. pow. wyrzucanego 2,0 C Moc grzewcza 8,2 kw Doprowadzona moc el. 1,8 kw Wykorzystana wydajność sprężarki 52 % Współcz. wyd. chłod. roczny 4,59 Przepływ cieczy 0,28 l/s Temp. wejść. cieczy 30,1 C Temp. wyjściowa cieczy* 37,1 C Zawartość glikolu (glikol etylenowy) 0 % Wzrost temperatury cieczy 7,0 C Spadek ciśnienia wody 8,3 kpa Minimalny dopuszczalny przepływ cieczy 0,1 l/s Czynnik chłodniczy R410a 1,60 kg Rozstaw lamel 2,5 mm Podłączenie króćców 35 mm *Oczekiwany punkt eksploatacji w uśrednionych warunkach eksploatacji. W celu zapewnienia bezpieczeństwa eksploatacji agr. temp. wejściowa cieczy nie może być niższa niż 20 C. ZALECANE ZABEZPIECZENIE wywiewna 16A Type C 3x400V+N Karty produktów oraz etykiety klasyfikacji energetycznej według 811/2013 patrz nasza strona internetowa: :57:11
4 m³/h 3 (3) Schemat podłączeń, zalecane podłączenie Podczas projektowania system rurowy należy uzupełnić o wymagane pompy zawory regulacyjne itd. w celu uzyskania prawidłowego działania. Drain: Odpływ skroplin (zab. przeciwzamżeniowe) GT3: Czujnik temp. pow. zew. (umieścić w kier. północno-wschodnim) P2: Pompa cyrkulacyjna pompa ciepła Schemat podłączeń, zalecane podłączenie i montaż Podłączenia hydrauliczne i kanałowe: 1. Dołączone złączki zaciskowe i węże elastyczne należy podłączyć do pompy ciepła (WEJŚCIE / WYJŚCIE). Zalecamy montaż węży z ugięciem pod kątem 180, najmniejsze ugięcie 120 mm. 2. W punktach przyłączeń należy zamontować zawory odcinające, filtry i ew. zawory odpowietrzające (nie wchodzi w zakres dostawy IV Produkt). 3. Jeśli kanały są podłączane przy użyciu rękawów elastycznych, izolację kanału należy zamontować na całym przyłączu. 4. W celu zapewnienia odpływu skroplin należy zapewnić dostęp do studzienki podłogowej lub innej kanalizacji. Montaż na podłodze zabezpieczonej przed wibracjami, przykład podłoga pływająca: 1. Strop, w razie umieszczenia nad pomieszczeniem ze szczególnymi wymaganiami odnośnie izolacji dźwiękowej mogą być potrzebne dodatkowe działania 2. Izolacja stropu 3. Płyta podłogowa 4. Wełna mineralna 100 mm.5. Płyta wiórowa 22 mm lub równorzędna :57:11
5 Rysunek z wymiarami m³/h Razem dla centrali Szerokość Wysokość Długość Waga 890 mm 1425 mm 1534 mm 337 kg 2) 123 kg 1) 155 kg Uwaga: Należy uwzględnić przestrzeń potrzebną do otwarcia drzwi inspekcyjnych i wymiany filtrów. W przypadku wykonania zewnętrznego centrala jest dostarczana na statywie i z daszkiem nad centralą. Daszek centrali zewnętrznej wystaje max 100 mm, z przodu/z tyłu. Drzwiczki inspekcyjne z największym promieniem skrętu 620 mm w module 1;2. Przestrzeń klapa serwisowa, szczyt strona sprężarki min 300 mm. Klamka drzwiczek inspekcyjnych wystaje 60 mm. Ramki typu PG wystają 40 mm :57:12
6 m³/h 1 (3) Współczynnik mocy wentylatorów (SFPv) jest obliczony przy założeniu czystych filtrów. W przypadku użycia rotora, strumień czyszczący rotor i przepustnica wyrównawcza są uwzględnione. WSPÓŁCZYNNIK MOCY WENT. Dane obl. Razem dla centrali 0,73 Ecodesign 2018-Zatwierdzony kw/(m³/s) WYMIARY I WAGA Szerokość 890 mm Wysokość mm Długość mm Waga 337 kg CASING MODEL, EN1886 AA-50 DANE PODSTAWOWE Dane wej. Przepływ m³/h Spręż dysp. 250 Pa Podział sprężu dyspozycyjnego Pow. zew./nawiew /Wyrzutnia (200/50) Pa Dane obl. Prędkość czołowa 1,2 m/s Wyrzutnia 18 Pa Bateria wywiewna (parownik) 73 Pa Filtr M5/ePM10-60% 82 Pa Pocz. spadek ciśnienia (42) Pa Końcowy spadek ciśn. (122) Pa Straty połączeniowe 21 Pa Całkowite wewn. spadki ciśn. 194 Pa WENTYLATORY Dane obl. Ciśnienie całkowite 444 Pa Obroty went r/m Sprawność całkowita 56,6 % Moc el. went. (filtr śr.zabr.) 0,29 kw Moc el. went. (filtr czysty) 0,27 kw Moc znam. silnika 0,78 kw Prąd silnika przy 230V, 1-faz. 3,4 A Max obroty r/m Rezerwa wydajności 66 % Typ wentylatora EC250ZCPR-G1 Wsp. K do pomiaru przepływu pow. 60,00 Maks. temp. powietrza podczas pożaru przez 60 min +70 C Waga zespół wentylatora 13 kg :57:12
7 m³/h 2 (3) DANE HAŁASU (moc akustyczna) Zakres częstotliwości : Do otoczenia Do wyrzutni k k k k Raz em (A) (A) (A) POMPA CIEPŁA Dane wej. Temp. wywiewu 20,0 C Wilg. wzgl. wywiewu 30 % Dane obl. Krzywa grzejnika 60/21 z -20 C Temp. pow. wyrzucanego 2,0 C Moc grzewcza 10,1 kw Doprowadzona moc el. 1,7 kw Wykorzystana wydajność sprężarki 62 % Współcz. wyd. chłod. roczny 5,91 Przepływ cieczy 0,35 l/s Temp. wejść. cieczy 20,9 C Temp. wyjściowa cieczy* 27,9 C Zawartość glikolu (glikol etylenowy) 0 % Wzrost temperatury cieczy 7,0 C Spadek ciśnienia wody 12,1 kpa Minimalny dopuszczalny przepływ cieczy 0,1 l/s Czynnik chłodniczy R410a 1,60 kg Rozstaw lamel 2,5 mm Podłączenie króćców 35 mm *Oczekiwany punkt eksploatacji w uśrednionych warunkach eksploatacji. W celu zapewnienia bezpieczeństwa eksploatacji agr. temp. wejściowa cieczy nie może być niższa niż 20 C. ZALECANE ZABEZPIECZENIE wywiewna 16A Type C 3x400V+N Karty produktów oraz etykiety klasyfikacji energetycznej według 811/2013 patrz nasza strona internetowa: :57:12
8 m³/h 3 (3) Schemat podłączeń, zalecane podłączenie Podczas projektowania system rurowy należy uzupełnić o wymagane pompy zawory regulacyjne itd. w celu uzyskania prawidłowego działania. Drain: Odpływ skroplin (zab. przeciwzamżeniowe) GT3: Czujnik temp. pow. zew. (umieścić w kier. północno-wschodnim) P2: Pompa cyrkulacyjna pompa ciepła Schemat podłączeń, zalecane podłączenie i montaż Podłączenia hydrauliczne i kanałowe: 1. Dołączone złączki zaciskowe i węże elastyczne należy podłączyć do pompy ciepła (WEJŚCIE / WYJŚCIE). Zalecamy montaż węży z ugięciem pod kątem 180, najmniejsze ugięcie 120 mm. 2. W punktach przyłączeń należy zamontować zawory odcinające, filtry i ew. zawory odpowietrzające (nie wchodzi w zakres dostawy IV Produkt). 3. Jeśli kanały są podłączane przy użyciu rękawów elastycznych, izolację kanału należy zamontować na całym przyłączu. 4. W celu zapewnienia odpływu skroplin należy zapewnić dostęp do studzienki podłogowej lub innej kanalizacji. Montaż na podłodze zabezpieczonej przed wibracjami, przykład podłoga pływająca: 1. Strop, w razie umieszczenia nad pomieszczeniem ze szczególnymi wymaganiami odnośnie izolacji dźwiękowej mogą być potrzebne dodatkowe działania 2. Izolacja stropu 3. Płyta podłogowa 4. Wełna mineralna 100 mm.5. Płyta wiórowa 22 mm lub równorzędna :57:12
Rysunek z wymiarami. Szpital Wrocław - Hematologia Centrala1 150/ /3500 m³/h. Projekt Centrala. Razem dla centrali Szerokość Wysokość Długość
Razem dla centrali Szerokość Wysokość Długość Waga Flexomix Nawiew 1120 Wywiew 1120 Nawiew 930 Wywiew 930 mm Nawiew 4025 Wywiew 1720 Nawiew 552 Wywiew 289 kg Rysunek z wymiarami 150/150 4500/3500 m³/h
