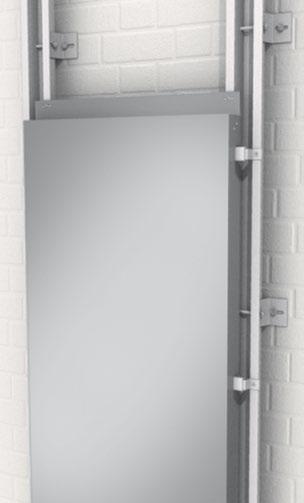

2 MONTAŻ SYSTEMU STB-CH SYSTEM STB-CH jest systemem uniwersalnym, o ukrytym mocowaniu i szybkim montażu, w którym moduły tac mogą być zarówno poziome jak i pionowe. System STB-CH spełnia wszystkie wymogi, aby realizować najbardziej awangardowe okładziny architektoniczne. Cała podstruktura wykonana jest z profilu ze stopu aluminium 606 T i składa się z kotw w kształcie podwójnego teownika o nr ref. SCH-, w różnych długościach w celu złagodzenia wszystkich nierówności fasady. Wspominany separator jest kotwiony na pionowej powierzchni ściany za pomocą specjalnych mechanicznych kołków, zalecanych w każdym przypadku przez dostawców mocowań. Te separatory w kształcie podwójnych teowników podtrzymują pionowe słupki w kształcie litery omega o nr ref. SCH-. Na tych słupkach w kształcie litery omega są kotwione zewnętrzne elementy wiszące o nr ref. SCH- lub wewnętrzne SCH-, które pochodzą z przycięcia profilu wyciskanego ze stopu aluminium 606 T. Miejsce zawieszania zabezpieczone jest specjalnym elementem zwanym uszczelką wiszącą z EPDM dla uniknięcia drgań, gdy opierają się na nich kasety z płyty kompozytowej STACBOND. Ta podstruktura podtrzymuje kasety z obrabianej mechanicznie płyty kompozytowej STACBOND PE i FR w taki sposób, że spoczywają one na wspominanych elementach wiszących i są przykręcone w górnym obrzeżu do pionowych profili słupków w kształcie litery omega. Jednostki wiszące kaset zostaną wzmocnione za pomocą elementu wzmacniającego SCH-R, który zostanie przynitowany do bocznego obrzeża kasety przy jednostkach wiszących, tworząc narożniki tac. Od wewnątrz kasety są wzmacniane pośrednimi usztywniaczami, elementami z płyty kompozytowej, które są przyklejane od wewnętrznej strony kasety i przynitowywane na prostopadłych obrzeżach. STAC opracowała program dla specjalnego obliczenia podstruktury wg kryteriów z Dokumentu Zgodności Technicznej (ITB- W), stworzony przez Instytut Techniki Budowlanej dla każdego projektu do wykonania. Ten program określa maksymalne odległości pomiędzy pionowymi słupkami i ilości kotw. MONTAŻ SYSTEMU STB-CH 9

3 MONTAŻ SYSTEMU STB-CH W dalszej części wyjaśniona zostaje kolejność montażu systemu wiszącego STB-CH.. W chwili montowania jakiegokolwiek rodzaju fasady wentylowanej powinniśmy wziąć pod uwagę możliwość zawalenia się jej. Pierwszym krokiem jest rozmieszczenie separatorów w kształcie podwójnego teownika o nr ref. SCH-. Powinny być one idealnie ustawione w linii pionowej. Rodzaj separatora do zastosowania będzie zależał od zagrożenia zawaleniem jakie będzie wykazywała dana fasada.. Na kotwach w kształcie podwójnego teownika przykręcany jest profil w kształcie litery omega (SCH-), który powinien zostać idealnie ustawiony w pionie za pomocą regulacji na jaką pozwala system. -y. Kotwy w kształcie podwójnego teownika SCH--9 -i. Profile w kształcie litery omega SCH- Pierwsza i ostatnia kotwa zostanie umieszczona maksymalnie w odległości 0 mm od krańców profilu słupka w kształcie litery omega. -i. Zewnętrzne elementy wiszące SCH-. Na słupku w kształcie litery omega ustawiane są zewnętrzne elementy wiszące (SCH-) lub wewnętrzne (SCH-). Są one regulowane na wysokość w zależności od położenia jednostek wiszących każdej tacy. Nigdy nie mogą one przekroczyć maksymalnej odległości wynoszącej 00 mm pomiędzy nimi.. Kaseta z płyty kompozytowej STACBOND. Ostatnim krokiem będzie umieszczenie kaset na elementach wiszących i przykręcenie ich do skrzydeł słupków w kształcie litery omega, w otworach położonych na poziomym górnym obrzeżu tacy. Fasada zostanie wykonana w kierunku wznoszącym się. -y. Taca z płyty kompozytowej STACBOND Należy zwrócić szczególną uwagę na kierunek strzałki na foli ochronnej dla zagwarantowania, że nie dojdzie do różnić w tonacjach, gdy padać będzie słońce na fasadę. 0 MONTAŻ SYSTEMU STB-CH

4 MONTAŻ SYSTEMU STB-CH KASETA O KRÓTKIM SKRZYDLE PRZEKRÓJ PIONOWY Standardowa taca MAKS. WYSOKOŚĆ 0 mm MIN. WYSOKOŚĆ. 00 mm (z różnymi kotwami) KASETA O DŁUGIM SKRZYDLE PRZEKRÓJ PIONOWY Specjalna taca MAKS. WYSOKOŚĆ 0 mm MIN. WYSOKOŚĆ. 00 mm (z różnymi kotwami) Kaseta o krótkim skrzydle jest standardowym formatem wiszącej tacy. Dodatkowo STACBOND posiada format z dłuższym skrzydłem, które odprowadza ewentualną wodę która przedostała się przez słupek w kształcie litery omega i pomaga usztywnić kasetę. MONTAŻ SYSTEMU STB-CH

5 ELEMENTY POMOCNICZE SYSTEMU STB-CH SCH- ZEWNĘTRZNY ELEMENT WISZĄCY ZEWNĘTRZNY ELEMENT WISZĄCY 9,, 9,,, 8, 8, 0 8, Wysokości w mm REFERENCYJNY OPIS PRZEDSTAWIENIE USZCZELKA WISZĄCA SCH- ZEWNĘTRZNY ELEMENT WISZĄCY Pudełko 00 szt. 0,6,,8 Zewnętrzny element wiszący to ten stosowany do kasety z płyty kompozytowej o krótkim skrzydle. Wysokości w mm WEWNĘTRZNY ELEMENT WISZĄCY Uszczelka elementu wiszącego ma na celu zapobiegnięcie hałasom pochodzącym z drgań powodowanych siłą wiatru, ruchem kołowym, itp. SCH- WEWNĘTRZNY ELEMENT WISZĄCY 9, REFERENCYJNY OPIS PRZEDSTAWIENIE 9,, 8, SCH- ZEWNĘTRZNY ELEMENT WISZĄCY Pudełko 0 szt.,, 8, 0 8, Wysokości w mm Za pomocą wewnętrznego elementu wiszącego osiąga się, że skrzydło ukształtowanej kasety zostanie lepiej wprowadzone do profilu w kształcie litery omega. Tym sposobem poprawi się odprowadzanie ewentualnej wody, która przedostała się na pionowych uszczelkach, oprócz usztywniania kasety. ELEMENTY POMOCNICZE SYSTEMU STB-CH

6 STANDARDOWA KASETA O KRÓTKIM SKRZYDLE SYSTEMU STB-CH SZCZEGÓŁ A ROWEK DO ROZSZERZANIA SIĘ PŁYTY SZCZEGÓŁ B R R º 0 º º Szczegół przycięcia płyty UKSZTAŁTOWANA KASETA Uwaga: obrobione mechanicznie płyty STACBOND PE, STACBOND FR i STACBOND INTdesign są dostarczane na płasko. Za ukształtowanie kaset odpowiedzialny jest klient. Niepotrzebne są specjalne maszyny. STANDARDOWA KASETA O KRÓTKIM SKRZYDLE SYSTEMU STB-CH

7 STANDARDOWA KASETA O DŁUGIM SKRZYDLE SYSTEMU STB-CH SZCZEGÓŁ A ROWEK DO ROZSZERZANIA SIĘ PŁYTY R 0 8 R º 6 6 SZCZEGÓŁ B º 6 0 º Szczegół przycięcia płyty UKSZTAŁTOWANA KASETA Uwaga: obrobione mechanicznie płyty STACBOND PE, STACBOND FR i STACBOND INTdesign są dostarczane na płasko. Za ukształtowanie kaset odpowiedzialny jest klient. Niepotrzebne są specjalne maszyny. STANDARDOWA KASETA O DŁUGIM SKRZYDLE SYSTEMU STB-CH

8 USZTYWNIACZ SYSTEMU STB-CH Usztywniacz jest kanciastym elementem utworzonym z obrobionej mechanicznie płyty kompozytowej STACBOND. Używany jest on dla wzmocnienia od wewnątrz kaset CH, kiedy te przekraczają pewne wymiary. Usztywniacz jest zamocowywany na klej po wewnętrznej stronie kasety i mechanicznie do górnego i dolnego obrzeża poziomego. Nit SZCZEGÓŁ RZUT PIONOWY OD TYŁU Wzmocnienie Gruntowanie obydwóch powierzchni + Dwustronna taśma + Klej kaseta NAZWA Kaseta pochodząca z płyty kompozytowej STACBOND REFERENCYJNY - 6 Gruntowanie - Dwustronna taśma przylepna - Szew kleju nałożony na wzmocnienie - USZTYWNIACZ (SCH-RIG-) Profil usztywniający pochodzący z płyty STACBOND - 6 Ukryte wzmocnienie nacięcia Klej TAŚMA PRZYLEPNA REFERENCYJNY OPIS SCH-RIG- USZTYWNIACZ (0-0 mm) SCH-RIG- USZTYWNIACZ (0-00 mm) SCH-RIG- USZTYWNIACZ (>00 mm) USZTYWNIACZ SYSTEMU STB-CH

9 UMIESZCZENIE USZTYWNIACZA SYSTEMU STB-CH. PRZYGOTOWANIE MIEJSCA Oczyszczenie. Zostanie usunięty kurz i zabrudzenia przy użyciu mechanicznych procesów, w żadnym wypadku nie używać rozpuszczalników. To oczyszczenie polegać będzie na bardziej lub mniej głębokim ścieraniu w zależności od występującego zabrudzenia. Następnie należy wessać kurz lub przedmuchać go sprężonym powietrzem. Dla oczyszczenia i późniejszego odtłuszczenia zostanie użyty środek odtłuszczający i czyszczący SIKA CLEANER 0 lub podobny pozostawiając go do odparowania przynajmniej przez 0 minut. OCZYŚCIĆ GRUNTOWANIE. GRUNTOWANIE MIEJSCA Po oczyszczeniu tego miejsca zostanie ono zagruntowane za pomocą specjalnego produktu, który wzmocni przyczepność elastycznego kleju (SIKATACK PANEL PRIMER lub podobny).. DWUSTRONNA TAŚMA PRZYLEPNA Po zagruntowaniu tego miejsca i po upływie czasu oczekiwania na zagruntowanie (0, 60 min.) przystąpi się do umieszczenia dwustronnej taśmy przylepnej, TAŚMY SIKATACK PANEL lub podobnej, która przytrzyma ten element podczas gdy klej ulegnie polimeryzacji, oprócz tego, że zapewni ona jego minimalną grubość dla ewentualnego rozszerzania się płyty kompozytowej STACBOND. TAŚMA PRZYLEPNA KLEJ SIKATACK PANEL. NAŁOŻENIE KLEJU Nałożenie elastycznego kleju SIKATACK PANEL lub podobnego na kasetę nakładając szew obok dwustronnej taśmy.. UMIESZCZENIE USZTYWNIACZA Zostanie umieszczony usztywniacz w taki sposób, że cała jego powierzchnia będzie nasycona klejem. Następnie przynituje się w części górnej i dolnej do poziomych obrzeży kasety. PRZYKLEIĆ USZTYWNIACZ 6 USZTYWNIACZ SYSTEMU STB-CH

10 SCHEMAT MONTAŻOWY SYSTEMU STB-CH UKSZTAŁTOWANA ZA POMOCĄ NITÓW KOTWIENIE ZA POMOCĄ ŚRUB PRZEKRÓJ PIONOWY NAZWA REFERENCYJNY PRZEKRÓJ POZIOMY Wspornik z profilu w kształcie podwójnego teownika Słupek z profilu w kształcie litery omega Zewnętrzny element wiszący Kaseta pochodząca z płyty kompozytowej STACBOND Ukryte wzmocnienie nacięcia TECHNICZNE SCHEMATY SYSTEMU STB-CH

11 TECHNICZNE SCHEMATY SYSTEMU STB-CH WYKOŃCZENIE NAROŻNIKA PRZEKRÓJ POZIOMY WYKOŃCZENIE ROGU PRZEKRÓJ POZIOMY NAZWA REFERENCYJNY Wspornik z profilu w kształcie podwójnego teownika Słupek z profilu w kształcie litery omega Zewnętrzny element wiszący Kaseta pochodząca z płyty kompozytowej STACBOND - Ukryte wzmocnienie nacięcia TECHNICZNE SCHEMATY SYSTEMU STB-CH

12 TECHNICZNE SCHEMATY SYSTEMU STB-CH WYKOŃCZENIE GÓRNEJ CZĘŚCI PRZEKRÓJ PIONOWY WYKOŃCZENIE DOLNEJ CZĘŚCI PRZEKRÓJ PIONOWY 6 WYKOŃCZENIE GÓRNEJ CZĘŚCI PRZEKRÓJ POZIOMY NAZWA REFERENCYJNY 6 Wspornik z profilu w kształcie podwójnego teownika Słupek z profilu w kształcie litery omega Zewnętrzny element wiszący Kaseta pochodząca z płyty kompozytowej STACBOND - Ukryte wzmocnienie nacięcia Aluminiowe wykończenie do odprowadzania wody Aluminiowe wykończenie do zamocowania Niedostarczone STAC Niedostarczone STAC TECHNICZNE SCHEMATY SYSTEMU STB-CH 9

13 TECHNICZNE SCHEMATY SYSTEMU STB-CH WYKOŃCZENIE OKIEN PRZEKRÓJ PIONOWY WYKOŃCZENIE OKIEN PRZEKRÓJ POZIOMY 6 Szczegół węgaru Szczegół nadproża NAZWA Wspornik z profilu w kształcie podwójnego teownika REFERENCYJNY Słupek z profilu w kształcie litery omega Zewnętrzny element wiszący Kaseta pochodząca z płyty kompozytowej STACBOND - Ukryte wzmocnienie nacięcia Aluminiowe wykończenie do odprowadzania wody Aluminiowe wykończenie do zamocowania Niedostarczone STAC Niedostarczone STAC Szczegół daszka występu muru 0 TECHNICZNE SCHEMATY SYSTEMU STB-CH

14 TECHNICZNE SCHEMATY SYSTEMU STB-CH OKRĄGŁE WYKOŃCZENIE PRZEKRÓJ PIONOWY NAZWA REFERENCYJNY Wspornik z profilu w kształcie podwójnego teownika Słupek z profilu w kształcie litery omega Zewnętrzny element wiszący Minimalne promienie: Bez zagięć: 0 mm Z zagięciami 0 mm na zakrzywionych krawędziach: 00 mm (tylko jedno zagięcie na krawędź). Kaseta pochodząca z płyty kompozytowej STACBOND - Ukryte wzmocnienie nacięcia Aluminiowe wykończenie do odprowadzania wody Niedostarczone STAC Aluminiowe wykończenie do zamocowania Niedostarczone STAC TECHNICZNE SCHEMATY SYSTEMU STB-CH

15 TECHNICZNE SCHEMATY SYSTEMU STB-CH REGULACJA ŚRUBY PODSTAWY ELEMENTU W KSZTAŁCIE PODWÓJNEGO TEOWNIKA PODSTAWA ELEMENTU W KSZT. PODWÓJNEGO T W OSI X SKRZYDŁA ELEMENTU W KSZT. PODWÓJNEGO T W OSI Y Ymin Ymaks 8 8 Ymin Ymaks REFERENCYJNY OPIS MIN. REGULACJA. (Y) Widoczne czoło płyty STACBOND MAKS. REGULACJA (Y) Widoczne czoło płyty STACBOND KOTWIENIE SCH KOTWIENIE SCH KOTWIENIE SCH KOTWIENIE SCH KOTWIENIE SCH KOTWIENIE SCH KOTWIENIE SCH KOTWIENIE SCH KOTWIENIE SCH KOTWIENIE SCH KOTWIENIE SCH KOTWIENIE SCH KOTWIENIE SCH KOTWIENIE SCH Regulacja w osi i wg kotwy w mm TECHNICZNE SCHEMATY SYSTEMU STB-CH

16 AKCESORIA SYSTEMU STB-CH REFERENCYJNY ELEMENT STOP SZT./PUDEŁKO SCH- PROFIL W KSZTAŁCIE LITERY OMEGA 606 T - REFERENCYJNY ELEMENT STOP SZT./PUDEŁKO SCH--9 KOTWIENIE (e=mm) 606 T SCH-- KOTWIENIE (e=mm) 606 T SCH--89 KOTWIENIE (e=mm) 606 T SCH--0 KOTWIENIE (e=mm) 606 T 0 REFERENCYJNY ELEMENT STOP SZT./PUDEŁKO SCH--9 KOTWIENIE 600 T SCH-- KOTWIENIE 600 T SCH--9 KOTWIENIE 600 T SCH--6 KOTWIENIE 600 T SCH--9 KOTWIENIE 600 T SCH--9 KOTWIENIE 600 T SCH--09 KOTWIENIE 600 T SCH-- KOTWIENIE 600 T SCH--9 KOTWIENIE 600 T SCH-- KOTWIENIE 600 T6 - REFERENCYJNY ELEMENT STOP SZT./PUDEŁKO SCH- ZEWNĘTRZNY ELEMENT WISZĄCY 606 T 00 REFERENCYJNY ELEMENT STOP SZT./PUDEŁKO SCH- WEWNĘTRZNY ELEMENT WISZĄCY 606 T 0 AKCESORIA SYSTEMU STB-CH

17 AKCESORIA SYSTEMU STB-CH REFERENCYJNY ELEMENT STOP SZT./PUDEŁKO 9.09 SCH-R WZMOCNIENIE ELEMENTU WISZĄCEGO 00 H 00 REFERENCYJNY ELEMENT STOP SZT./PUDEŁKO SCH-RIG- USZTYWNIACZ (0-0 mm) SCH-RIG- USZTYWNIACZ (0-00 mm) SCH-RIG- USZTYWNIACZ (>00 mm) - - REFERENCYJNY ELEMENT MIN. ILOŚĆ SZT./PUDEŁKO Ślepy nit Polygrip SFS ASO-D-80 Alu./Nierdz..8x STB-R000 Polygrip SFS ASO-D-80 Nielakierowany Polygrip SFS ASO-D-80 Lakierowany - Karta RAL 0 00 ZASTOSOWANIE: do ukształtowania kaset z płyty kompozytowej STACBOND STB-CH i STB-S INFORMACJA I SPRZEDAŻ (+) (+) 98 8 stacbond@stac.es AKCESORIA SYSTEMU STB-CH
