1 System montażu lampy C002 ver. 1

2 Spis Treści 1. System montażu C Ogólne informacje 2. Detal systemu Płyta z systemem M Plyta z magnesem. Instrukcja montażu. Przygotowanie i organizacja prac.01. Dokumentacja.02. Informacje ogólne Konstrukcja Wytyczne projektowe.02.. Przechowywanie.02.. Transport Rusztowanie Obróbka Impregnacja Strona: strona 2

3 1. System montażu C Ogólne informacje 1.0. Dane techniczne lampy C System C002 System montażu lampy C002 polega na montażu trzech płyt zgodnie z systemem M2 oraz ostatniej płyty za pomoca magnesów. System M2 to metoda montażu gotowych prefabrykowanych elementów z betonu architektonicznego concreate. Płyty fibro-betonowe z betonu drobnoziarnistego niebarwionego klasy C25/0, zbrojonego włóknem polipropylenowym o grubości 20 mm montowane są w poziomej lub poziomej i pionowej sieci kątowników stalowych lub aluminiowych zamocowanych do ściany konstrukcyjnej za pomocą kołków rozporowych. Kątownik jest połączony mechanicznie z płytą za pomocą stalowego bądź aluminiowego nitu. Płyty są dodatkowo klejone na plackach, elastycznym jednoskładnikowym klejem poliuretanowym z wyjątkiem ostatniej demontowalnej płyty Skład W skład elementów montażu wchodzą ; sztuki płyt wygiętych sztuka plyty wygiętej z magnesami elementy kotwiące źródło swiatła Przed rozpoczęciem montażu należy zapoznać się z całą instrukcją oraz planami ogólnymi i szczegółowymi dostarczonymi przez generalnego wykonawcę (biuro projektów lub architekta) wymiary całej lampy : 1197 x 1197mm, grubość okładziny betonowej 20mm, kolor : pure/common/sable/ash, zasilanie 20V AC, I klasa ochronności, źródło światła LED moc 7,2 W/mb wymiary źródła światła : 290 x 290 mm, waga: 1,2 kg, moc pobierana z sieci : 8,6 W 1.0. Charakterystyka materiałów Kątowniki Kątowniki o wymiarach 0x20x2 mm wykonane ze stali nierdzewnej lub aluminium Kołki rozporowe Kołki rozporowe do szybkiego montażu Minimalne wymiary: 6x0 mm. Dobór kołków w zależności od wskazań producenta oraz rodzaju podłoża Nity Nity stalowe lub aluminiowe 18x mm bądź drut gwintowany o średnicy mm Klej poliuretanowy Jednoskładnikowy elastyczny klej poliuretanowy ( np : Sika Bond T8 ) strona

4 2. Detal systemu Płyta z systemem M2 klej poliuretanowy kątownik aluminiowy śruba mocująca nit ściana konstrukcyjna beton architektoniczny Płyta z magnesem płaskownik stalowy śruba mocująca magnes ściana konstrukcyjna beton architektoniczny strona

5 System montażu M1. Instrukcja montażu.01. Montaż płyt zgodnie z systemem M2 1 2 Montaż śruby mocującej Montaż nitów 2 1 Instalacja płyty Concreate strona 5

6 .02. Montaż płyty Concreate z magnesem 5 Montaż płaskownika stalowego do ściany za pomocą kołków rozporowych 5 Montaż płyty Concreate z zamocowanym magnesem 5 strona 6

7 .0. Montaż płyty Concreate nr 1 597,0,0 597, ,0 150, Montaż płyty Concreate nr 2 597,0,0 597, strona 7

8 .05. Montaż płyty Concreate nr 597,0,0 597, Montaż płaskowników aluminiowych oraz źródła światła LED 1,5 00,0 1,5 597,0,0 597,0 127,0 0,0 280,0 0,0, strona 8

9 .07. Montaż płyty Concreate nr 597,0,0 597,0 1 2 strona 9

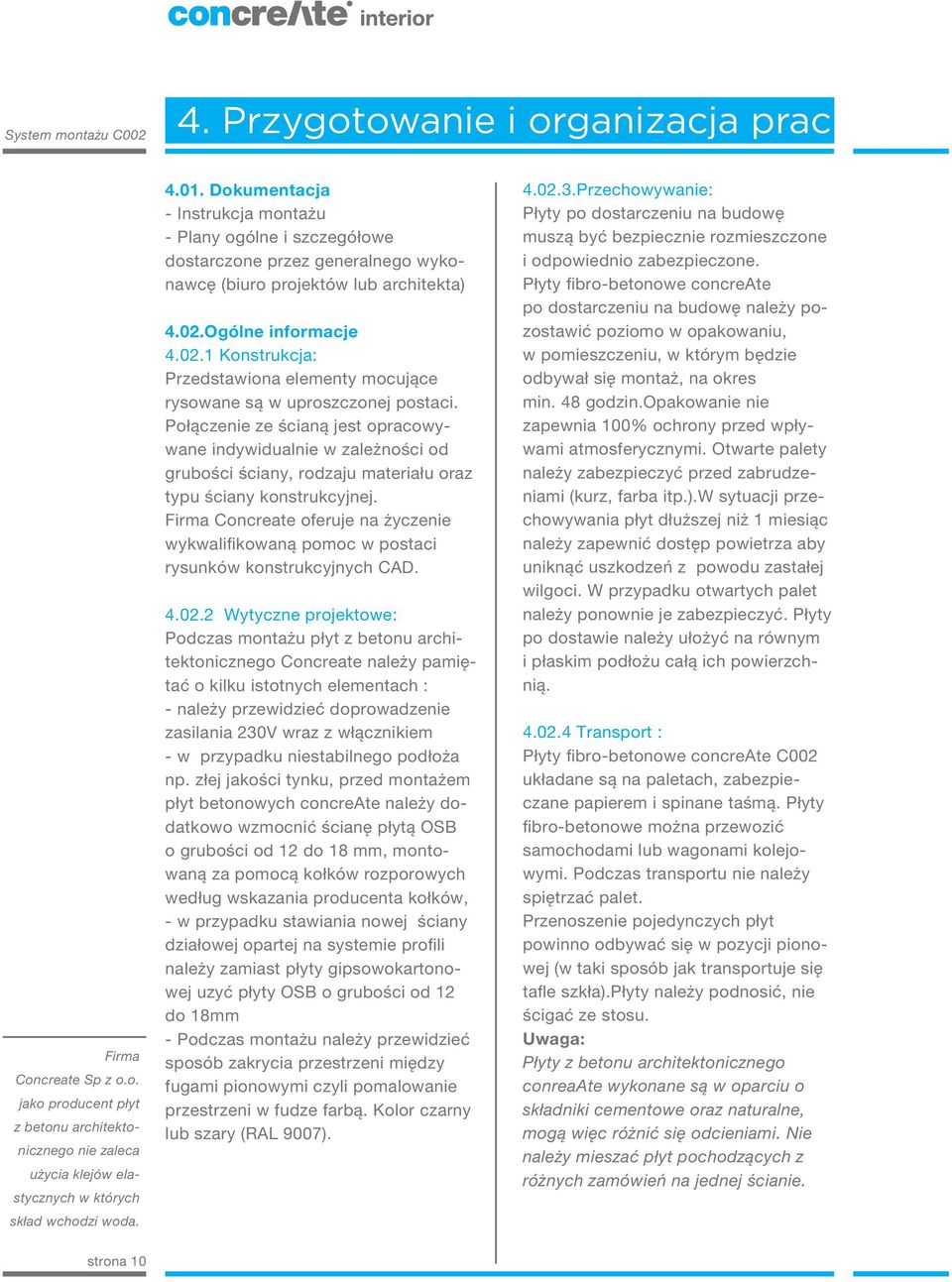

10 . Przygotowanie i organizacja prac Firma Concreate Sp z o.o. jako producent płyt z betonu architektonicznego nie zaleca użycia klejów elastycznych w których skład wchodzi woda..01. Dokumentacja - Instrukcja montażu - Plany ogólne i szczegółowe dostarczone przez generalnego wykonawcę (biuro projektów lub architekta).02.ogólne informacje.02.1 Konstrukcja: Przedstawiona elementy mocujące rysowane są w uproszczonej postaci. Połączenie ze ścianą jest opracowywane indywidualnie w zależności od grubości ściany, rodzaju materiału oraz typu ściany konstrukcyjnej. Firma Concreate oferuje na życzenie wykwalifikowaną pomoc w postaci rysunków konstrukcyjnych CAD Wytyczne projektowe: Podczas montażu płyt z betonu architektonicznego Concreate należy pamiętać o kilku istotnych elementach : - należy przewidzieć doprowadzenie zasilania 20V wraz z włącznikiem - w przypadku niestabilnego podłoża np. złej jakości tynku, przed montażem płyt betonowych concreate należy dodatkowo wzmocnić ścianę płytą OSB o grubości od 12 do 18 mm, montowaną za pomocą kołków rozporowych według wskazania producenta kołków, - w przypadku stawiania nowej ściany działowej opartej na systemie profili należy zamiast płyty gipsowokartonowej uzyć płyty OSB o grubości od 12 do 18mm - Podczas montażu należy przewidzieć sposób zakrycia przestrzeni między fugami pionowymi czyli pomalowanie przestrzeni w fudze farbą. Kolor czarny lub szary (RAL 9007)..02..Przechowywanie: Płyty po dostarczeniu na budowę muszą być bezpiecznie rozmieszczone i odpowiednio zabezpieczone. Płyty fibro-betonowe concreate po dostarczeniu na budowę należy pozostawić poziomo w opakowaniu, w pomieszczeniu, w którym będzie odbywał się montaż, na okres min. 8 godzin.opakowanie nie zapewnia 0% ochrony przed wpływami atmosferycznymi. Otwarte palety należy zabezpieczyć przed zabrudzeniami (kurz, farba itp.).w sytuacji przechowywania płyt dłuższej niż 1 miesiąc należy zapewnić dostęp powietrza aby uniknąć uszkodzeń z powodu zastałej wilgoci. W przypadku otwartych palet należy ponownie je zabezpieczyć. Płyty po dostawie należy ułożyć na równym i płaskim podłożu całą ich powierzchnią..02. Transport : Płyty fibro-betonowe concreate C002 układane są na paletach, zabezpieczane papierem i spinane taśmą. Płyty fibro-betonowe można przewozić samochodami lub wagonami kolejowymi. Podczas transportu nie należy spiętrzać palet. Przenoszenie pojedynczych płyt powinno odbywać się w pozycji pionowej (w taki sposób jak transportuje się tafle szkła).płyty należy podnosić, nie ścigać ze stosu. Uwaga: Płyty z betonu architektonicznego conreaate wykonane są w oparciu o składniki cementowe oraz naturalne, mogą więc różnić się odcieniami. Nie należy mieszać płyt pochodzących z różnych zamówień na jednej ścianie. strona

11 .02.5 Rusztowanie: Należy zastosować rusztowanie z materiału przystosowanego do palet o ciężarze ok. 00 kg, a także wyciąg towarowy dostosowany do wysokości ściany, zgodnie z obowiązującymi normami i wielkością ładunków. Rusztowanie należy dobrać do specyfiki i wysokości ścian, z zamocowaniem i podstawą odpowiadającym normom bezpieczeństwa Obróka: Płyty z betonu architektonicznego concreate można docinać na miejscu inwestycji za pomocą ogólnodostępnych narzędzi przeznaczonych do obróbki płytek ceramicznych, zachowując te same zasady działania jak w przypadku płytek. Docinanie powinno być wykonywane przy użyciu piły wodnej z tarczą diamentową.po docięciu, płytę należy oczyścić oraz pozostawić do przeschnięcia.ciętę krawędzię należy zaimpregnować środkiem NISIWA-SN Wszystkie otwory wykonujemy narzędziami do tego przeznaczonymi takimi jak otwornice bez użycia udaru. Płyty można docinać pod kątem 5 stopni. Czyszczenie płyt należy wykonać za pomocą wody i gąbki lub ścierki z mikrofibry. Na płycie nie mogą zostać resztki wody stojącej. Nie wolno stosować wysokociśnieniowych urządzeń czyszczących Impregnacja : Koniecznym warunkiem prawidłowego użytkowania płyt jest ich impregnacja środkiem głęboko penetrującym MC-BAUCHEMIE NISIWA-SN (impregnat zmniejsza absorpcję wody zamykając pory kapilarne betonu). Podłoże do impregnacji musi być czyste, suche i wolne od wszelkich materiałów utrudniających wiązanie. Przed rozpoczęciem robót impregnacyjnych elementy nie przewidziane do impregnowania, w szczególności stolarkę okienną i drzwiową, należy osłonić przed działaniem impregnatu. Plamy z preparatu, np. na szybach należy usuwać natychmiast przy pomocy odpowiedniego środka czyszczącego MC-Reinigunsmittel U.Preparat Nisiwa SN nanosić można miękkim pędzlem, ławkowcem lub metodą natrysku, całkowicie nasycając nim podłoże. W celu uzyskania 0% nasycenia powierzchni podłoża usytuowanego pionowo, preparat nakłada się od dołu do góry. Zaimpregnowane powierzchnie stają się hydrofobowe i nie można na nie nakładać kolejnych warstw np. malarskich. Nisiwa SN zawiera palny rozpuszczalnik. Stąd w czasie składowania i nakładania preparatu należy stosować środki ochrony przeciwpożarowej przewidziane dla robót malarskich tego rodzaju materiałami oraz stosować się do instrukcji producenta. strona 11

12 strona 12 Concreate sp. z o.o. ul.sarego 18/ Kraków t : w: e : biuro@concreate.pl
