DIERS formetric 4D. Optyczna analiza 4D kręgosłupa i postawy ciała

Transkrypt

1 BIOMEDICAL SOLUTIONS DIERS bodyline DIERS formetric 4D Pionierska technologia skanowania 4D, szybka, bezkontaktowa, wolna od radiacji i oparta na badaniach naukowych Optyczna analiza 4D kręgosłupa i postawy ciała DIERS bodyline // DIERS myoline // DIERS pedoline // DIERS theraline

2 DIERS formetric 4D - Optyczna analiza 4D kręgosłupa i postawy ciała Kilka znaczących uniwersytetów w Europie było zaangażowanych w rozwój bezinwazyjnego statycznego i dynamicznego systemu pomiarowego DIERS formetryczny 4D. Z unikalnym spinometrycznym modułem, możliwa jest rekonstrukcja trójwymiarowa modelu kręgów kręgosłupa oparta na pobranych danych z powierzchni ciała. Rozwój technologii 4D ( 3D + czas) znacznie poprawił jakość pomiarów i powtarzalność systemu formetrycznego DIERS. Moduł ten umożliwia funkcjonalne testowanie i wyliczenie średniej z serii testów między innymi metodami ze zminimalizowanymi odchyleniami postawy ciała. Ze względu na swoją udowodnioną naukowo przeszłość i ciągłe zaangażowanie w celu poprawy, system formetryczny DIERS został przodującą metodą pomiarów optycznych hod w badaniach in clinical postural klinicznych matters. dotyczących postawy ciała. Dane pomiarowe uzyskane za pomocą DIERSa formetrycznego tric 4D can 4D be mogą linked być to dodane expert do systems systemów which ekspertów automatically automatycznie generujących propozycje terapii. DIERS formetryczny Moduł korelacji spinometrycznej daje automatyczną rekonstrukcję modelu kręgów kręgosłupa. System automatycznie wykrywa specyficzne, anatomiczne punkty orientacyjne. W większości matic cal are przypadków manualne przylepianie markerów nie jest już więcej potrzebne Technologia 4D wyznacza nowe standardy i pozwala na testowanie funkcjonalne. Metoda wyliczająca średnią równoważy rozbieżności nt powstałe na skutek ruchu (równowagi ciała, oddychania) i znacznie zwiększa powtarzalność dla wyników zarządzania System jest wolny od radiacji i nie wymaga kontaktu atient z ciałem pacjenta. Nadaje się do oceny działań terapeutycznych a kierowanie wynikami zmierza do sukcesu oraz do zapewnienai jakości i dokumentacji rehabilitacji. utity certyfikowany i uwzględniony w spisie urządzeń medycznych ectory (Aktł dotyczący Europejskich urządzeń medycznych)

3 BIOMEDICAL SOLUTIONS Cel kliniczny : Prawdziwym celem klinicznym było rozwinięcie metody pomiaru kręgosłupa, wolnej od radiacji w celu redukcji naświetleń promieniami Rentgena pacjentów ze skoliozą. Od momentu wprowadzenia produktu w 1996 roku, różne, nowe wyzwania kliniczne doprowadziły do ciągłych unowocześnień i udoskonaleń metody formetrycznej Diers. Oprócz klasycznego zastosowania u pacjentów ze skoliozą, metoda jest teraz również używana w wielu innych obszarach zastosowań klinicznych. DIERS formetryczny 4D jest oparty na optycznych pomiarach stereograficznych i w konsekwencji koncentruje się na powierzchni ludzkiego ciała i opisie kręgosłupa. W ten właśnie sposób można uniknąć kompromisów, spowodowanych ograniczeniami skanerów przemysłowych. W przeciwieństwie do prostych metod pomiarowych 3D, które tylko wykrywają indywidualne punkty pomiarowe na skórze, DIERS formetryczny 4D nni ng (surface przeprowadza pełne skanowanie kształtu (pomiar powierzchni) pleców. Umożliwia to in arily small zarejestrowanie nawet wyjątkowo małych zmian, które występują w pomiarach terapeutycznych.. Aby uniknąć efektów ruchu pacjenta, czas skanowania pojedynczych obrazów musi być ed to be bardzo krótki.. Czas skanowania wynoszący jedną sekundę lub dłużej może spowodować ha t niedokładność pomiaru. Z tego powodu czas skanowania jest ustawiony na maksymalnie 40ms w systemie formetrycznym. Ze względu na krótki okres skanowania pojedynczych obrazów, metoda umożliwia wytwarzanie sekwencji skanu z indywidualnie dobranym czasem i częstotliwością obrazu. DIERS

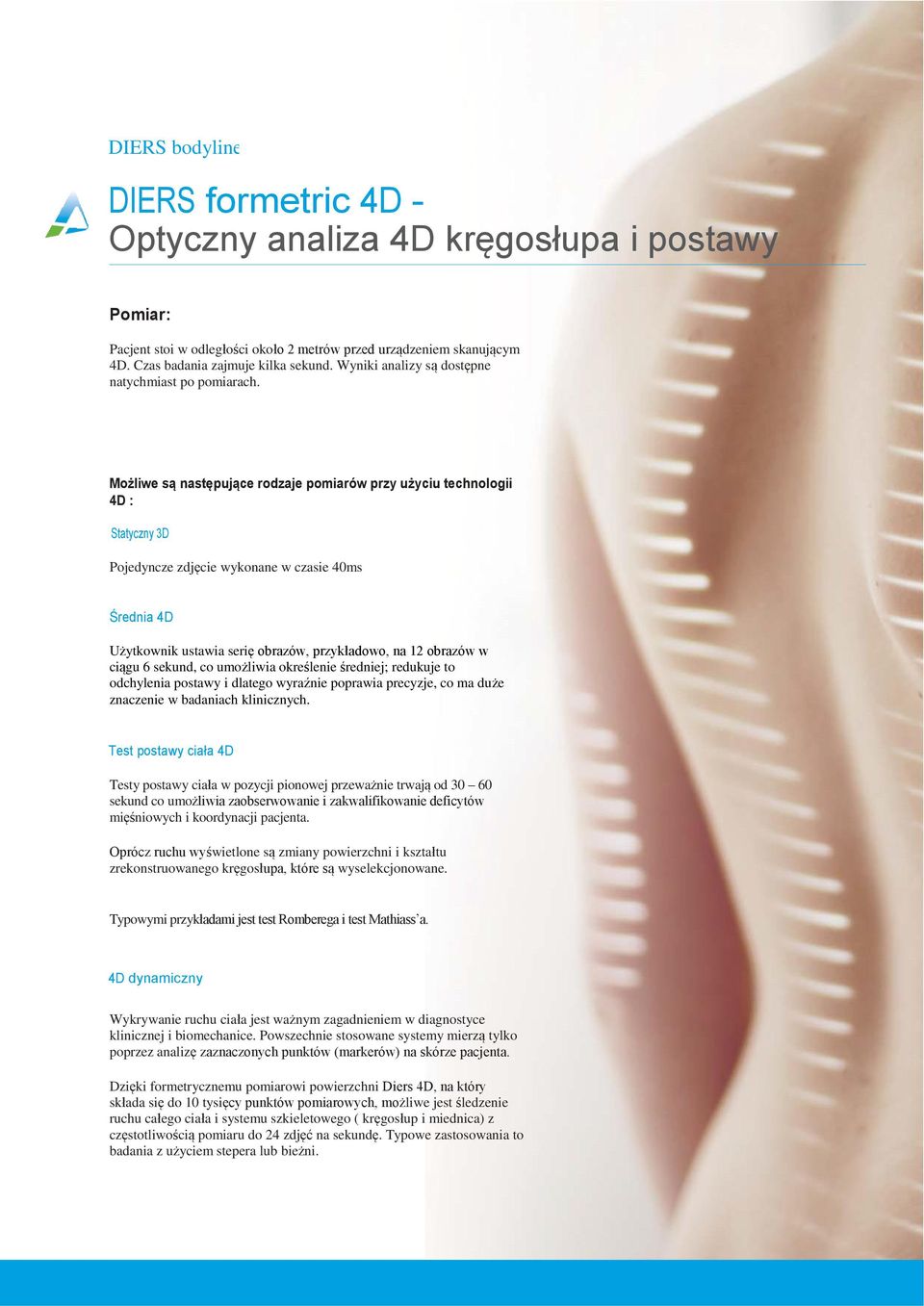

4 DIERS bodyline DIERS formetric 4D - Optyczny analiza 4D kręgosłupa i postawy Pomiar: Pacjent stoi w odległości około 2 metrów przed urządzeniem skanującym 4D. Czas badania zajmuje kilka sekund. Wyniki analizy są dostępne natychmiast po pomiarach. Możliwe są następujące rodzaje pomiarów przy użyciu technologii 4D : Statyczny 3D Pojedyncze zdjęcie wykonane w czasie 40ms Średnia 4D Użytkownik ustawia serię obrazów, przykładowo, na 12 obrazów w ciągu 6 sekund, co umożliwia określenie średniej; redukuje to odchylenia postawy i dlatego wyraźnie poprawia precyzje, co ma duże znaczenie w badaniach klinicznych. Test postawy ciała 4D Testy postawy ciała w pozycji pionowej przeważnie trwają od sekund co umożliwia zaobserwowanie i zakwalifikowanie deficytów mięśniowych i koordynacji pacjenta. Oprócz ruchu wyświetlone są zmiany powierzchni i kształtu zrekonstruowanego kręgosłupa, które są wyselekcjonowane. Typowymi przykładami jest test Romberega i test Mathiass a. 4D dynamiczny Wykrywanie ruchu ciała jest ważnym zagadnieniem w diagnostyce klinicznej i biomechanice. Powszechnie stosowane systemy mierzą tylko poprzez analizę zaznaczonych punktów (markerów) na skórze pacjenta. Dzięki formetrycznemu pomiarowi powierzchni Diers 4D, na który składa się do 10 tysięcy punktów pomiarowych, możliwe jest śledzenie ruchu całego ciała i systemu szkieletowego ( kręgosłup i miednica) z częstotliwością pomiaru do 24 zdjęć na sekundę. Typowe zastosowania to badania z użyciem stepera lub bieżni.

5 BIOMEDICAL SOLUTIONS Pojedynczy pomiar dla analizy kręgosłupa i postawy Przykład Skolioza z typowymi parametrami Metoda Średnia / 6 Sekund / 12 zdjęć nierówny tułów VP-DM przechylenie miednicy skręcenie miednicy rotacja miednicy kąt kifozy(max) kąt lordozy (max) rotacja pow. (max) odchylenie boczne -14 mm L 3 mm L R -19 mm L Pomiar postawy ciała Przykład Test Mattiass a Metoda 30 Sekund / 60 zdjęć Badanie funkcjonalne Przykład Analiza na steperze Metoda 5 sekund / 100 zdjęć Pelvic Tilt & Torsion [ ] Tilt Torsion DIERS

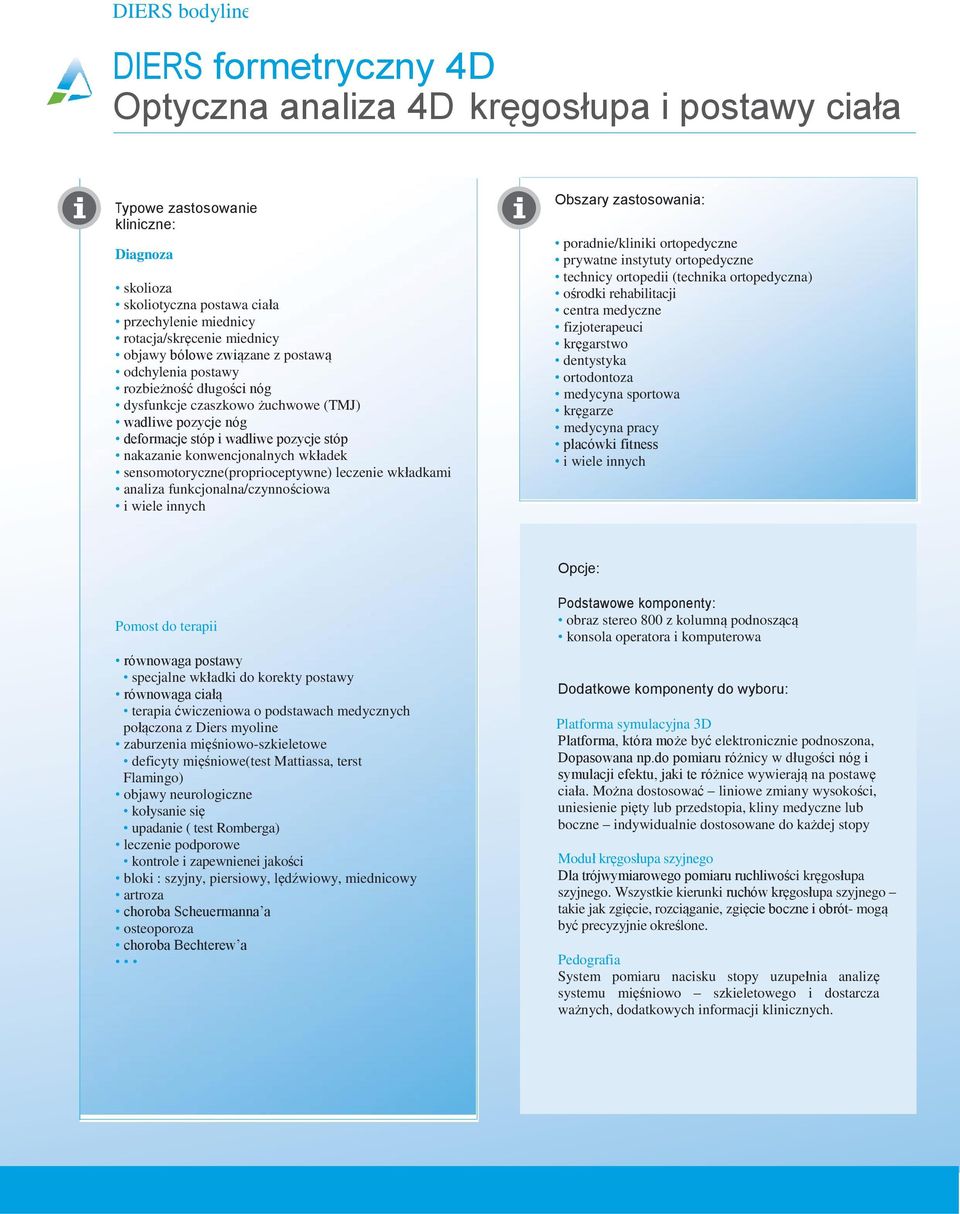

6 DIERS bodyline DIERS formetryczny 4D 4D - Optyczna analiza 4D kręgosłupa i postawy ciała Typowe zastosowanie kliniczne: Diagnoza skolioza skoliotyczna postawa ciała przechylenie miednicy rotacja/skręcenie miednicy objawy bólowe związane z postawą odchylenia postawy rozbieżność długości nóg dysfunkcje czaszkowo żuchwowe (TMJ) wadliwe pozycje nóg deformacje stóp i wadliwe pozycje stóp nakazanie konwencjonalnych wkładek sensomotoryczne(proprioceptywne) leczenie wkładkami analiza funkcjonalna/czynnościowa i wiele innych Obszary zastosowania: poradnie/kliniki ortopedyczne prywatne instytuty ortopedyczne technicy ortopedii (technika ortopedyczna) ośrodki rehabilitacji centra medyczne fizjoterapeuci kręgarstwo dentystyka ortodontoza medycyna sportowa kręgarze medycyna pracy placówki fitness i wiele innych Opcje: Pomost do terapii równowaga postawy specjalne wkładki do korekty postawy równowaga ciałą terapia ćwiczeniowa o podstawach medycznych połączona z Diers myoline zaburzenia mięśniowo-szkieletowe deficyty mięśniowe(test Mattiassa, terst Flamingo) objawy neurologiczne kołysanie się upadanie ( test Romberga) leczenie podporowe kontrole i zapewnienei jakości bloki : szyjny, piersiowy, lędźwiowy, miednicowy artroza choroba Scheuermanna a osteoporoza choroba Bechterew a Podstawowe komponenty: obraz stereo 800 z kolumną podnoszącą konsola operatora i komputerowa Dodatkowe komponenty do wyboru: Platforma symulacyjna 3D Platforma, która może być elektronicznie podnoszona, Dopasowana np.do pomiaru różnicy w długości nóg i symulacji efektu, jaki te różnice wywierają na postawę ciała. Można dostosować liniowe zmiany wysokości, uniesienie pięty lub przedstopia, kliny medyczne lub boczne indywidualnie dostosowane do każdej stopy Moduł kręgosłupa szyjnego Dla trójwymiarowego pomiaru ruchliwości kręgosłupa szyjnego. Wszystkie kierunki ruchów kręgosłupa szyjnego takie jak zgięcie, rozciąganie, zgięcie boczne i obrót- mogą być precyzyjnie określone. Pedografia System pomiaru nacisku stopy uzupełnia analizę systemu mięśniowo szkieletowego i dostarcza ważnych, dodatkowych informacji klinicznych.

7 BIOMEDICAL SOLUTIONS DICAM pomost między diagnozą i terapią Na obecnym rynku istnieją różnorodne metody pomiaru oraz narzędzia do zastosowań biomechanicznych. Fakt ten stwarza wiele problemów dla lekarza. Jeżeli używana jest więcej niż jedna metoda, nie ma jednolitej struktury oprogramowania komputerowego, filozofii kontrolnej lub systemu systemu przechowywania zgromadzonych danych. DICAM rozwiązuje te problemy. DIERS theraline Pomost pomiędzy diagnozą i terapią DICAM łączy różne metody pomiaru w jeden komputerowy interfejs. Zintegrowana, sterowana na odległość obsługa umożliwia szybkie uaktualnianie oprogramowania komputerowego i wsparcie online, w razie możliwych problemów pacjenta. DICAM może być podłączony bezpośrednio do istniejącego oprogramowania komputerowego i w ten sposób dociera do jakichkolwiek urządzeń biomechanicznych bez potrzeby ponownego wprowadzania danych pacjenta. Propozycje leczenia specyficzne dla pacjenta użycie danych pomiarowych z procedur pomiarowych Diers wykorzystywanie klinicznej wiedzy ekspertów stworzenie propozycji leczerania wspomaganych komputerowo DICAM jest pomostem do terapii: Łącząc różne metody pomiaru i wiedzę ekspertów, którą gromadzimy od ponad 10 lat z badań naukowych, z klinik / przychodni, od lekarzy, jesteśmy w stanie zaoferować konkretne propozycje leczenia i opieki nad pacjentem z Diers theraline ( Diers linia terapeutyczna ) Wykorzystywanie klinicznych danych pomiarowych do stworzenia propozycji leczenia jest zgodne z dalszym uwydatnieniem filozofii Diers Dlatego też istnieją nowe rozwiązania które dostarczają wysokiej jakości propozycje leczenia orócz wyszukanej diagnostyki DIERS portfolio formetric 4D statico bodyline DIAGNOSTIC pedoscan digiscan pedoline professional mobile emg myoline THERAPY body balance posture balance foot balance theraline Pomiar pacjenta urządzeniem Diers formetric 4D może wytworzyć następujące propozycje leczenia: DIERS równowaga ciała (w połączeniu z Diers myoline) Leczenie przez ćwiczenia o podstawach medycznych, dostosowane dla specyficznego pacjenta. W oparciu o dane pomiarowe, natychmiast jest stworzony schemat ćwiczeń, proponowanych dla danego pacjenta. Schemat ćwiczeń może być zmodyfikowany przez pacjenta. DIERS równowaga postawy ciała Specjalne wkładki korekcji postawy W oparciu o dane pomiarowe oraz biorąc pod uwagę indywidualną historię medyczną pacjenta, stworzona jest propozycja wkładek do korekcji postawy (znanych także jako wkładki sensomotoryczne) DIERS

8 DIERS bodyline DIERS formetric 4D Optyczna analiza 4D kręgosłupa i postawy DIERS formetryczny 4D Sprzęt podstawowy: certyfikowane urządzenie medyczne system komputerowy, monitor TFT, drukarka konsola operatora i konsola PC częstotliwość pomiaru do 10 obrazów na sekundę oprogramowanie DICAM podstawowe serwis internetowy na odległość Komponenty dodatkowe: moduł rozbudowany formetric 4D (24 obrazy na sek.) oprogramowanie DICAM profesjonalne licencja osoby przeglądającej licencja siedziby/położenia platforma symulacyjna 3D moduł kręgosłupa szyjnego Miejsce potrzebne na instalację systemu formetrycznego to przeciętnie 3 do 3,5 metra długości i przeciętnie 1,5 metra szerokości Art DIERS statico 3D Technologia 3D do analizy kręgosłupa i postawy. System podstawowy, do punktów pomiarowych pozwala na statyczny pomiar bez rekonstrukcji kręgosłupa i tylko dla pojedynczych obrazów. Art DIERS formetric 4D Technologia 4D do dynamicznej analizy kręgosłupa i postawy. Pozwala na analizę wszystkich systemów formetrycznych z rekonstrukcją kręgosłupa. System umożliwia wykonywanie sekwencji skanowania z automatycznym wyliczaniem średniej, sekwencje pomiarowe do jednej minuty na analizę postawy i studium czynnościowe do 10 obrazów na sekundę ( opcjonalnie 24 obrazy / sek ) Distributed by: All rights reserved. No copy without prior permission. DIERS International GmbH 2009 DIERS International GmbH // Dillenbergweg 4 // Schlangenbad // Germany // Tel // Fax //
