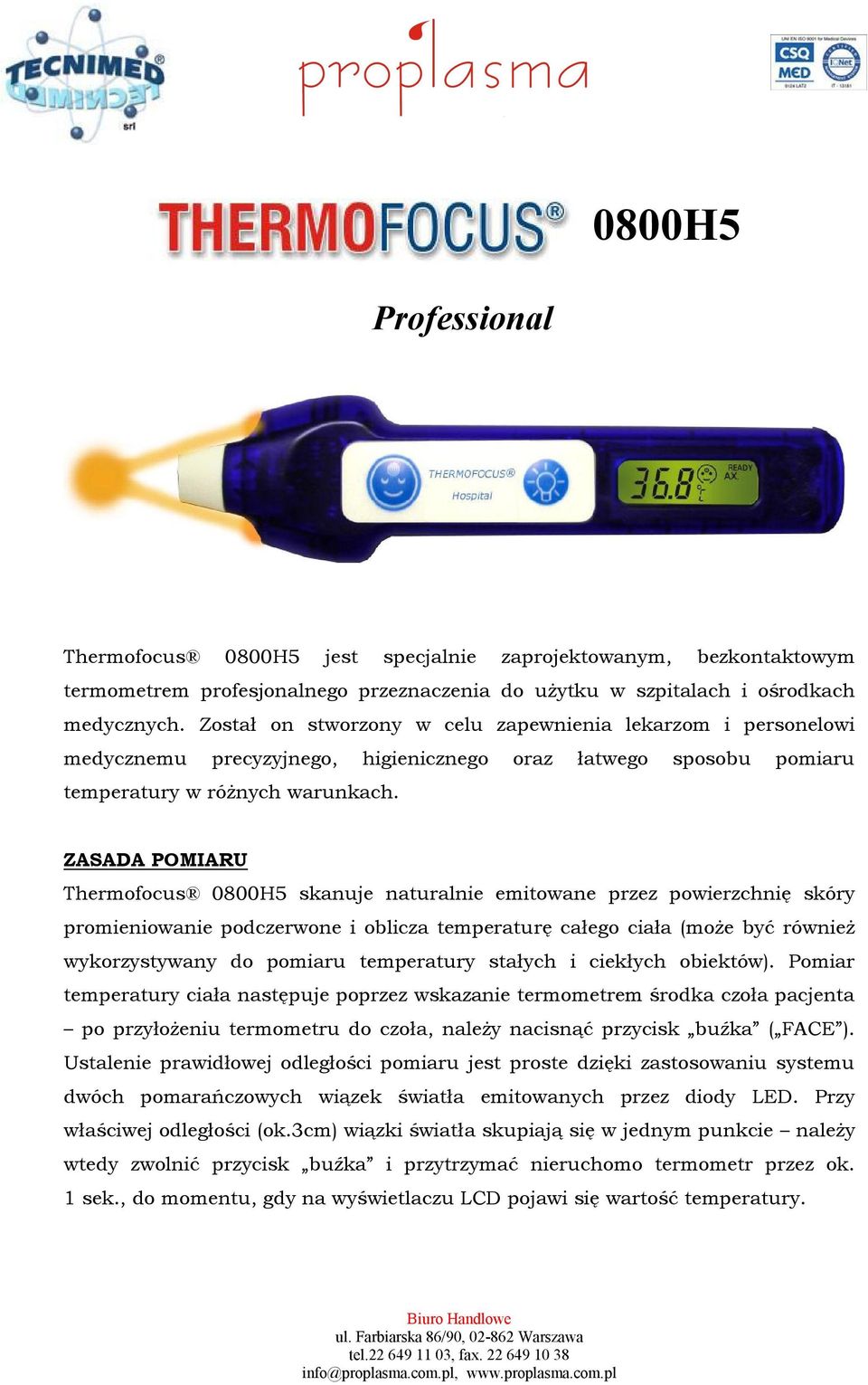

1 0800H5 Professional Thermofocus 0800H5 jest specjalnie zaprojektowanym, bezkontaktowym termometrem profesjonalnego przeznaczenia do użytku w szpitalach i ośrodkach medycznych. Został on stworzony w celu zapewnienia lekarzom i personelowi medycznemu precyzyjnego, higienicznego oraz łatwego sposobu pomiaru temperatury w różnych warunkach. ZASADA POMIARU Thermofocus 0800H5 skanuje naturalnie emitowane przez powierzchnię skóry promieniowanie podczerwone i oblicza temperaturę całego ciała (może być również wykorzystywany do pomiaru temperatury stałych i ciekłych obiektów). Pomiar temperatury ciała następuje poprzez wskazanie termometrem środka czoła pacjenta po przyłożeniu termometru do czoła, należy nacisnąć przycisk buźka ( FACE ). Ustalenie prawidłowej odległości pomiaru jest proste dzięki zastosowaniu systemu dwóch pomarańczowych wiązek światła emitowanych przez diody LED. Przy właściwej odległości (ok.3cm) wiązki światła skupiają się w jednym punkcie należy wtedy zwolnić przycisk buźka i przytrzymać nieruchomo termometr przez ok. 1 sek., do momentu, gdy na wyświetlaczu LCD pojawi się wartość temperatury.

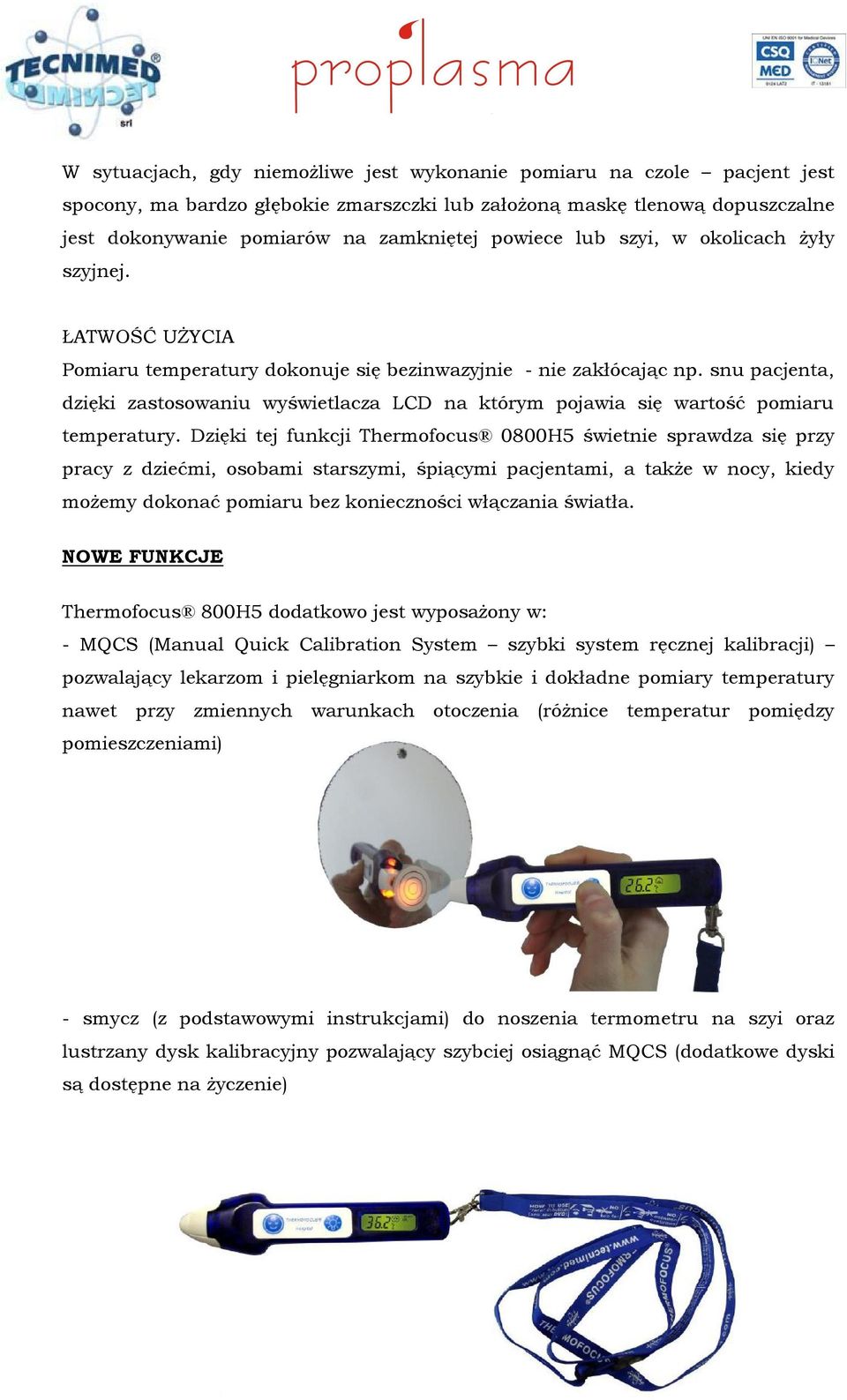

2 W sytuacjach, gdy niemożliwe jest wykonanie pomiaru na czole pacjent jest spocony, ma bardzo głębokie zmarszczki lub założoną maskę tlenową dopuszczalne jest dokonywanie pomiarów na zamkniętej powiece lub szyi, w okolicach żyły szyjnej. ŁATWOŚĆ UŻYCIA Pomiaru temperatury dokonuje się bezinwazyjnie - nie zakłócając np. snu pacjenta, dzięki zastosowaniu wyświetlacza LCD na którym pojawia się wartość pomiaru temperatury. Dzięki tej funkcji Thermofocus 0800H5 świetnie sprawdza się przy pracy z dziećmi, osobami starszymi, śpiącymi pacjentami, a także w nocy, kiedy możemy dokonać pomiaru bez konieczności włączania światła. NOWE FUNKCJE Thermofocus 800H5 dodatkowo jest wyposażony w: - MQCS (Manual Quick Calibration System szybki system ręcznej kalibracji) pozwalający lekarzom i pielęgniarkom na szybkie i dokładne pomiary temperatury nawet przy zmiennych warunkach otoczenia (różnice temperatur pomiędzy pomieszczeniami) - smycz (z podstawowymi instrukcjami) do noszenia termometru na szyi oraz lustrzany dysk kalibracyjny pozwalający szybciej osiągnąć MQCS (dodatkowe dyski są dostępne na życzenie)

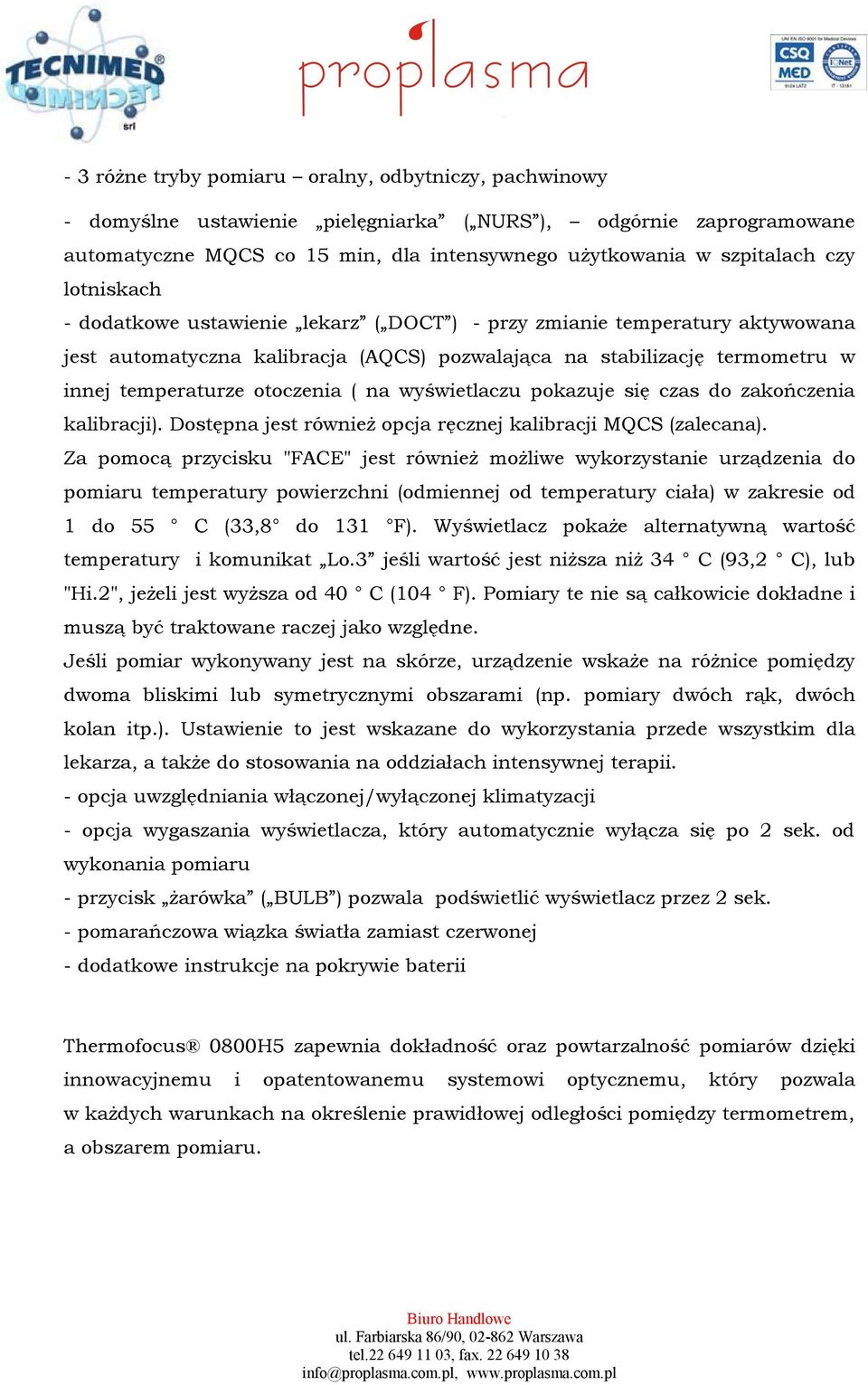

3 - 3 różne tryby pomiaru oralny, odbytniczy, pachwinowy - domyślne ustawienie pielęgniarka ( NURS ), odgórnie zaprogramowane automatyczne MQCS co 15 min, dla intensywnego użytkowania w szpitalach czy lotniskach - dodatkowe ustawienie lekarz ( DOCT ) - przy zmianie temperatury aktywowana jest automatyczna kalibracja (AQCS) pozwalająca na stabilizację termometru w innej temperaturze otoczenia ( na wyświetlaczu pokazuje się czas do zakończenia kalibracji). Dostępna jest również opcja ręcznej kalibracji MQCS (zalecana). Za pomocą przycisku "FACE" jest również możliwe wykorzystanie urządzenia do pomiaru temperatury powierzchni (odmiennej od temperatury ciała) w zakresie od 1 do 55 C (33,8 do 131 F). Wyświetlacz pokaże alternatywną wartość temperatury i komunikat Lo.3 jeśli wartość jest niższa niż 34 C (93,2 C), lub "Hi.2", jeżeli jest wyższa od 40 C (104 F). Pomiary te nie są całkowicie dokładne i muszą być traktowane raczej jako względne. Jeśli pomiar wykonywany jest na skórze, urządzenie wskaże na różnice pomiędzy dwoma bliskimi lub symetrycznymi obszarami (np. pomiary dwóch rąk, dwóch kolan itp.). Ustawienie to jest wskazane do wykorzystania przede wszystkim dla lekarza, a także do stosowania na oddziałach intensywnej terapii. - opcja uwzględniania włączonej/wyłączonej klimatyzacji - opcja wygaszania wyświetlacza, który automatycznie wyłącza się po 2 sek. od wykonania pomiaru - przycisk żarówka ( BULB ) pozwala podświetlić wyświetlacz przez 2 sek. - pomarańczowa wiązka światła zamiast czerwonej - dodatkowe instrukcje na pokrywie baterii Thermofocus 0800H5 zapewnia dokładność oraz powtarzalność pomiarów dzięki innowacyjnemu i opatentowanemu systemowi optycznemu, który pozwala w każdych warunkach na określenie prawidłowej odległości pomiędzy termometrem, a obszarem pomiaru.

4 DANE TECHNICZNE: THERMOFOCUS 0800H5 Kolor wiązki LED Podświetlenie wyświetlacza Wykrywanie temperatury pomieszczenia Opcje pomiaru temperatury MQCS (system szybkiej manualnej kalibracji) pomarańczowy oralny, odbytniczy, podpachowy ustawienia pielęgniarka ( NURS ) : obowiązkowe (co 15 minut) ustawienia lekarz ( DOCT ) ; opcjonalnie, ale nie obowiązkowo AQCS (system szybkiej automatycznej kalibracji) Domyślne ustawienia dla pielęgniarki Opcjonalne ustawienia dla lekarza Ustawienie klimatyzacji Dysk kalibracyjny Smycz z dodatkowymi instrukcjami Baterie (w zestawie) Instrukcje na tylnej klapce termometru Żywotność baterii w razie potrzeby automatycznie aktywowany w ustawieniach lekarza ( DOCT ) MQCS obowiązkowe AQCS automatycznie aktywowane ( włączona lub wyłączona) 1 ( w zestawie) 1 ( w zestawie) 4 AAA/LR03, preferowane alkaliczne do 20,000 pomiarów Ilość przycisków 2 Waga Zakres pomiaru temperatur (na obszarze czołowym) Ogólny zakres pomiaru ( z wyjątkiem obszaru czołowego) Zakres temperatur pomieszczeń w których są dokonywane pomiary (na obszarze czołowym) Zakres temperatur pomieszczeń w których są dokonywane pomiary (pozostałe obszary) 90g 34/42,5 C (93,2/108,5 F) 1/55 C (33,8/131 F) 16/40 C (60,8/104 F) 5/40 C (41/104 F) Jednak w temperaturze 5-15,9 C (41/60.62 F) nie ma gwarancji deklarowanej dokładności.

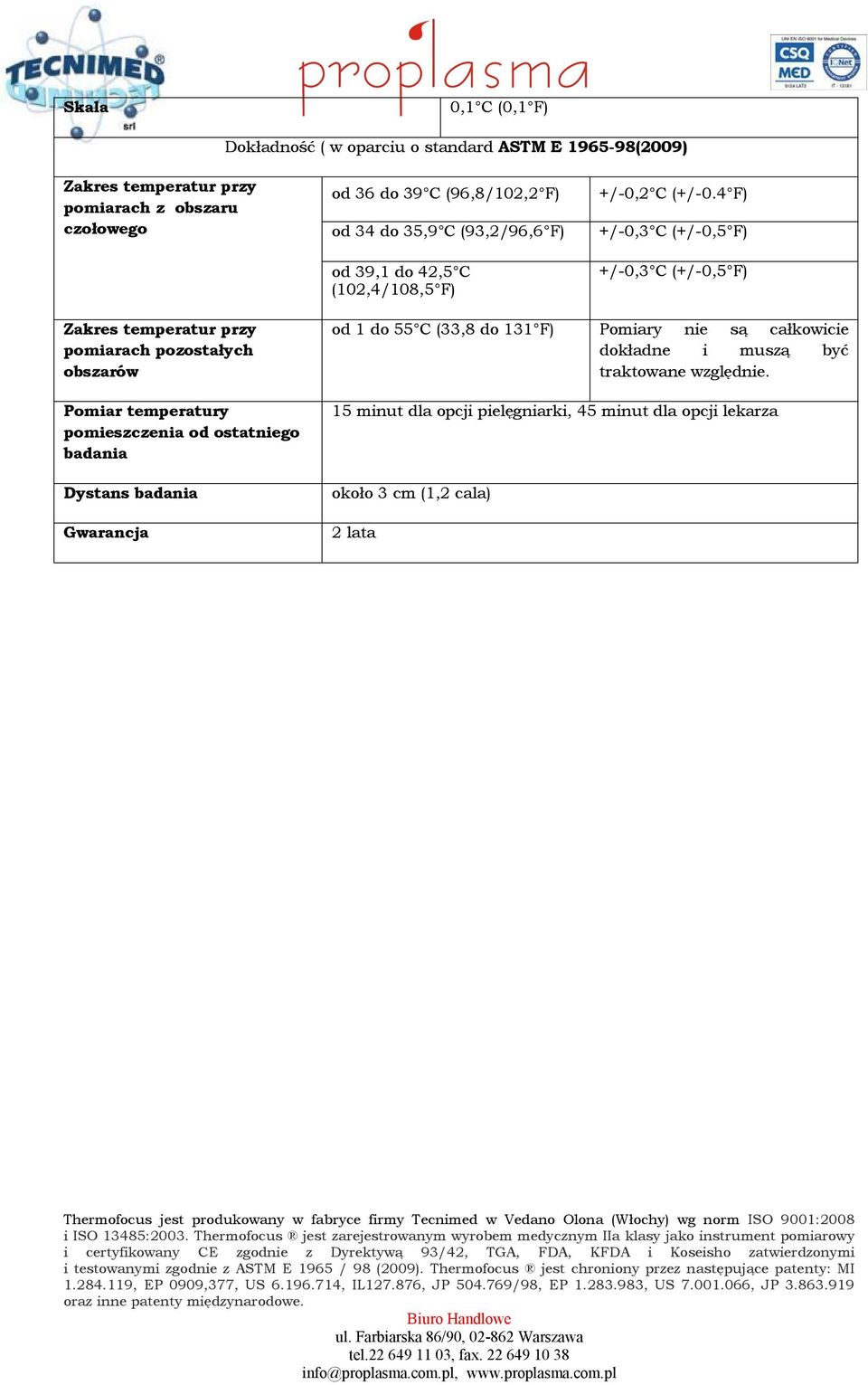

5 Skala 0,1 C (0,1 F) Dokładność ( w oparciu o standard ASTM E (2009) Zakres temperatur przy pomiarach z obszaru czołowego od 36 do 39 C (96,8/102,2 F) od 34 do 35,9 C (93,2/96,6 F) od 39,1 do 42,5 C (102,4/108,5 F) +/-0,2 C (+/-0.4 F) +/-0,3 C (+/-0,5 F) +/-0,3 C (+/-0,5 F) Zakres temperatur przy pomiarach pozostałych obszarów Pomiar temperatury pomieszczenia od ostatniego badania Dystans badania Gwarancja od 1 do 55 C (33,8 do 131 F) Pomiary nie są całkowicie dokładne i muszą być traktowane względnie. 15 minut dla opcji pielęgniarki, 45 minut dla opcji lekarza około 3 cm (1,2 cala) 2 lata Thermofocus jest produkowany w fabryce firmy Tecnimed w Vedano Olona (Włochy) wg norm ISO 9001:2008 i ISO 13485:2003. Thermofocus jest zarejestrowanym wyrobem medycznym IIa klasy jako instrument pomiarowy i certyfikowany CE zgodnie z Dyrektywą 93/42, TGA, FDA, KFDA i Koseisho zatwierdzonymi i testowanymi zgodnie z ASTM E 1965 / 98 (2009). Thermofocus jest chroniony przez następujące patenty: MI , EP 0909,377, US , IL , JP /98, EP , US , JP oraz inne patenty międzynarodowe.
