1 Pomiar siły mięśni Analiza stóp i chodu Analiza kręgosłupa i postawy NEW Dynamic Spine & Posture Analysis BIOMEDICAL SOLUTIONS

2 SPINE & SURFACE TOPOGRAPHY Analiza kręgosłupa i postawy najnowszej generacji... Aktualna współpraca kliniczna: (streszczenie) Technologia formetrycznego pomiaru DIERS jest najbardziej rozpowszechnionym systemem do analizy światło-optycznej 3D kręgosłupa i postawy. Procedury formetrycznego pomiaru DIERS zostały rozwinięte dzięki bliskiej współpracy z czołowymi uniwersytetami oraz projektom badawczym Unii Europejskiej. Prawdziwym klinicznym celem było rozwinięcie systemu analizującego wolnego od radiacji w szczególności dla pacjentów ze skoliozą. System formatryczny DIERS jest metodą topografii powierzchownej pozwalającą skanować bez radiacji jak i bez użycia markerów. Metoda ta zawiera rekonstrukcję 3D kręgosłupa. Pozwala nam zobaczyć zróżnicowane parametry kliniczne z obiektywnej i ilościowej analizy statycznej ciała i postawy, skoliozy oraz wszystkie formy deformacji. UKD Universitätsklinikum Düsseldorf Dzięki metodzie opartej na formetrycznej analizie pleców nie ma generalnej potrzeby przyklejania markerów. Anatomiczne punkty orientacyjne, linia przebiegu wyrostków kolczystych i rotację kręgów są automatycznie wykrywane przez system. Z produktem nowej generacji DIERS 4D motion został osiągnięty kamień milowy w zakresie analizy kręgosłupa. Po raz pierwszy możliwe są pomiary kręgosłupa I postawy ciała podczas chodu pacjenta. STUDY GROUP

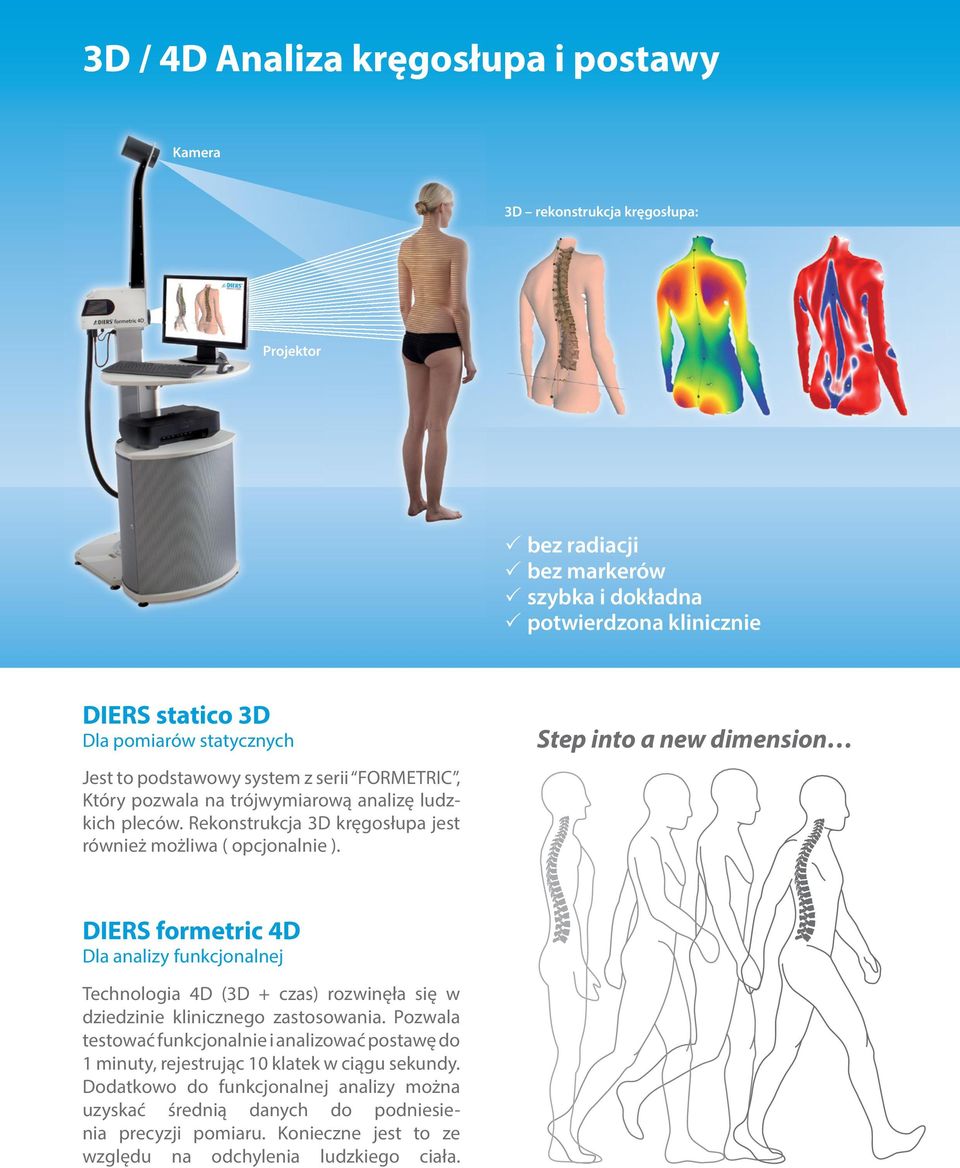

3 3D / 4D Analiza kręgosłupa i postawy Kamera 3D rekonstrukcja kręgosłupa: Projektor bez radiacji bez markerów szybka i dokładna potwierdzona klinicznie DIERS statico 3D Dla pomiarów statycznych Jest to podstawowy system z serii FORMETRIC, Który pozwala na trójwymiarową analizę ludzkich pleców. Rekonstrukcja 3D kręgosłupa jest również możliwa ( opcjonalnie ). Step into a new dimension DIERS formetric 4D Dla analizy funkcjonalnej Technologia 4D (3D + czas) rozwinęła się w dziedzinie klinicznego zastosowania. Pozwala testować funkcjonalnie i analizować postawę do 1 minuty, rejestrując 10 klatek w ciągu sekundy. Dodatkowo do funkcjonalnej analizy można uzyskać średnią danych do podniesienia precyzji pomiaru. Konieczne jest to ze względu na odchylenia ludzkiego ciała.

4 DIERS 4D motion Dynamiczna analiza kręgosłupa i postawy CLINICALLY PROVEN C E R T I F I E D & PAT E N T E D European Patent No.: EP United States Patent No.: US 7,899,220 B2 System DIERS 4D motion jest czołową technologią w dziedzinie kręgosłupa 3D I topografii powierzchownej. Oparty na zaawansowanej technologii kamery 50fps (klatek na sekundę) i dzięki innowacyjnemu oprogramowaniu możliwa jest po raz pierwszy wizualizacja modelu ruchu kręgosłupa I miednicy podczas chodu i monitorowanie rezultatów Zakres zastosowania klinicznego : Wady postawy: skolioza, kifoza, blokady, kołysanie miednicy, rozbieżność długości nóg Asymetria ruchowa Zaburzenia wady chodu I nieprawidłowości stop (4D motion Lab) Dopasowanie ortopedyczne I proprioceptywne wkładki. Terapia treningowa wsparta medycznie Procedury postępowania następczego: Scoliosis, pre-& post surgery, posture correcting insoles etc. Fizjoterapia I rehabilitacja Medycyna sportowa I profesjonalna diagnostyka kliniczna 2 m

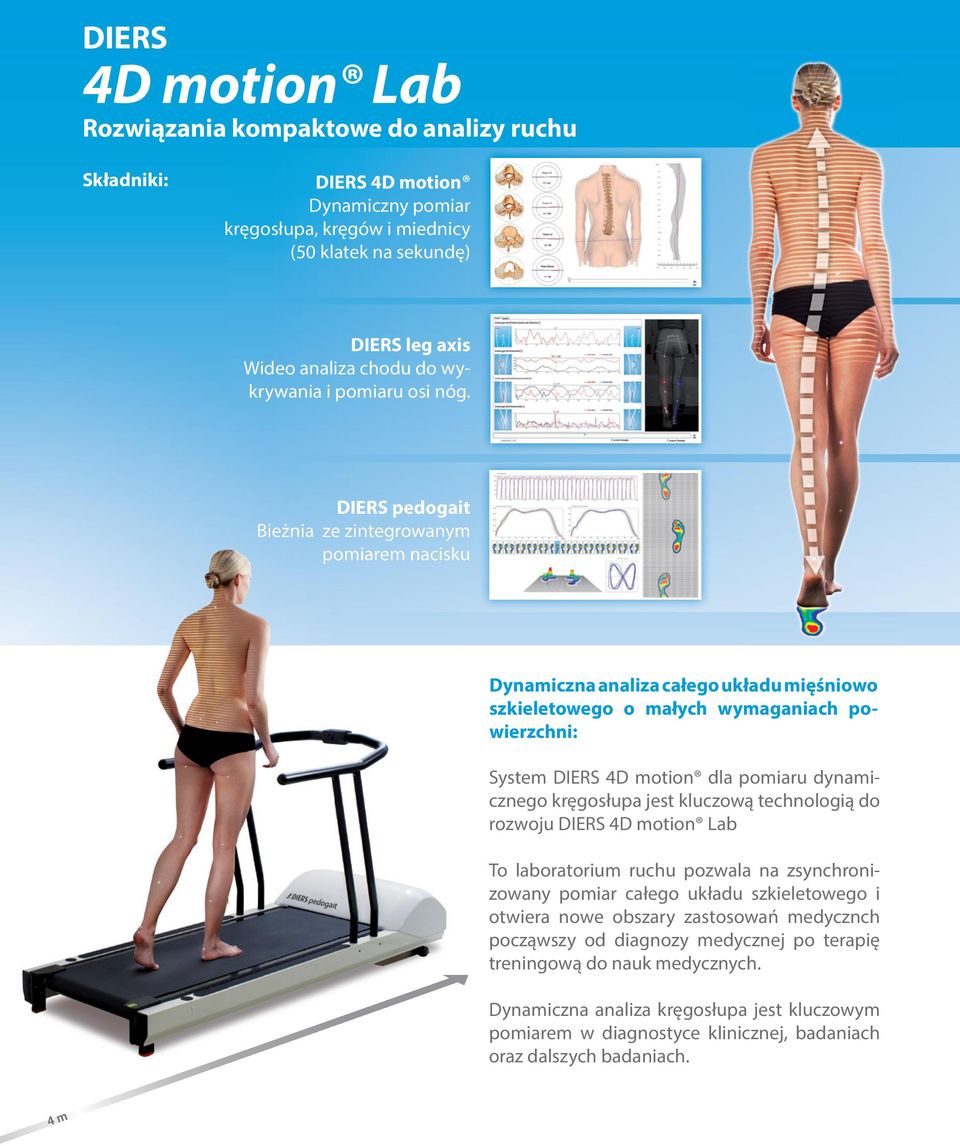

5 DIERS 4D motion Lab Rozwiązania kompaktowe do analizy ruchu Składniki: DIERS 4D motion Dynamiczny pomiar kręgosłupa, kręgów i miednicy (50 klatek na sekundę) DIERS leg axis Wideo analiza chodu do wykrywania i pomiaru osi nóg. DIERS pedogait Bieżnia ze zintegrowanym pomiarem nacisku Dynamiczna analiza całego układu mięśniowo szkieletowego o małych wymaganiach powierzchni: System DIERS 4D motion dla pomiaru dynamicznego kręgosłupa jest kluczową technologią do rozwoju DIERS 4D motion Lab To laboratorium ruchu pozwala na zsynchronizowany pomiar całego układu szkieletowego i otwiera nowe obszary zastosowań medycznch począwszy od diagnozy medycznej po terapię treningową do nauk medycznych. Dynamiczna analiza kręgosłupa jest kluczowym pomiarem w diagnostyce klinicznej, badaniach oraz dalszych badaniach. 4 m

6 Przykłady kliniczne: 3D / 4D Analiza chodu i postawy Kołatanie miednicy: przed i po terapii Skolioza

7 Statyczne & dynamiczne badanie stóp DIERS pedoscan Płyta pomiarowa do mierzenia nacisku stóp rejestruje dokładnie ułożenie stopy oraz działających sił nacisku zarówno w badaniu statycznym jak i dynamicznym. Dzięki temu możliwa jest precyzyjna detekcja sił reakcji na stopę i środka ciężkości podczas stania i chodzenia. Oprogramowanie pozwala na wizualizację rozkładu sił nacisku na stopę w czasie rzeczywistym. System pedoscan umożliwia następujące pomiary: Pomiar statycznego nacisku stóp do oceny stosunku nacisków stojąc Wyznaczanie statycznej równowagi lub środka ciężkości dla każdej stopy osobno i dla całego ciała w celu wykrycia deficytów postawy. Pomiary podczas chodu do oceny dynamicznego rozkładania się nacisku na stopy oraz do oceny sposobu chodzenia, jak również równowagi ciała, takie informacje mogą być uwzględnienie np. podczas zaopatrywania we wkładki Dostępne są płyty pomiarowe o długości od 0,5 do 4 m. DIERS pedogait System DIERS pedogait umożliwia funkcjonalną wizualizację sił reakcji podłoża na stopy podczas chodu i służy do dynamicznej analizy chodu. W bieżni znajduje się jednometrowa platforma pedograficzna z czujnikami do precyzyjnego pomiaru wartości nacisku. Częstotliwość pomiaru wynosi 100 Hz co odpowiada długości 10 ms. Dzięki temu zminimalizowane są pomiary błędne i nieprawdziwe. Na nieruchomej bieżni pedograf może zostać użyty do przeprowadzenia statycznego badania nacisku stóp lub do stabilometrii. Urządzenie DIERS pedogait jest przygotowane do jednoczesnego używania go z systemem do pomiaru kręgosłupa DIERS 4D motion oraz z modułem do pomiaru osi nóg DIERS leg axis.

8 DIERS FAMUS - funkcjonalna analiza systemu mięśniowoszkieletowego Koncepcja całościowego zaopatrzenia: Na rynku istnieje wiele różnych urządzeń pomiarowych do zastosowań biomechanicznych. Korzystając z nich jednocześnie użytkownik często stoi przed problemem braku jednolitej struktury programowej, filozofii obsługi i archiwizacji. DICAM rozwiązuje ten problem i wiąże różne urządzenia pomiarowe we wspólnym programie komputerowym. Wbudowana zdalna obsługa umożliwia szybka aktualizację oprogramowania i pomoc on-line podczas problemów z pacjentami. DICAM może zintegrować już istniejące oprogramowanie w zakładzie pracy. Dzięki temu uniknąć można długotrwałego wielokrotnego zapisywania danych pacjenta. DICAM stanowi pomost do terapii: przez połączenie różnych możliwości pomiarowych i dzięki wiedzy ekspertów, zdobywanej już od ponad 10 lat w ośrodkach naukowo-badawczych oraz gabinetach lekarskich i fizjoterapeutycznych, DIERS daje w theraline konkretne propozycje terapeutyczne dla pacjenta. DIERS International GmbH May 2013 BIOMEDICAL SOLUTIONS DIERS International GmbH Dillenbergweg Schlangenbad, Germany Phone +49 (0) 6129 / Fax +49 (0) 6129 / info@diers.de
