PODSTAWOWE DEFINICJE I OKREŚLENIA
|
|
- Anatol Wilczyński
- 6 lat temu
- Przeglądów:
Transkrypt
1 GEODEZJA INŻYNIERYJNA SEMESTR 6 STUDIA NIESTACJONARNE
2 PODSTAWOWE DEFINICJE I OKREŚLENIA Geometrycznie zmiany obiektu budowlanego to: odkształcenia obiektu (deformacje), przemieszczenia obiektu, przemieszczenia podłoża obiektu. Przemieszczenie obiektu jest to zmiana położenia obiektu w przestrzeni bez zmiany jego wymiarów i kształtu. W interpretacji geometrycznej to translacje i obroty. Odkształcenie jest to zmiana wymiarów i kształtu obiektu bez przemieszczenia obiektu w przestrzeni. W ocenie geometrycznej to zmiana skali, skręcenie, wyboczenie, ugięcie. Zmiany oblicza się na podstawie wyników pomiarów pod warunkiem istnienia wcześniejszych pomiarów (w tych samych miejscach i o wyższej, lub co najmniej zbliżonej dokładności), z których wynikami można je porównać. Okresowe pomiary przemieszczeń i odkształceń wykonuje się, jeżeli pomiary takie przewiduje projekt budowlany lub na wniosek zainteresowanego inwestora.

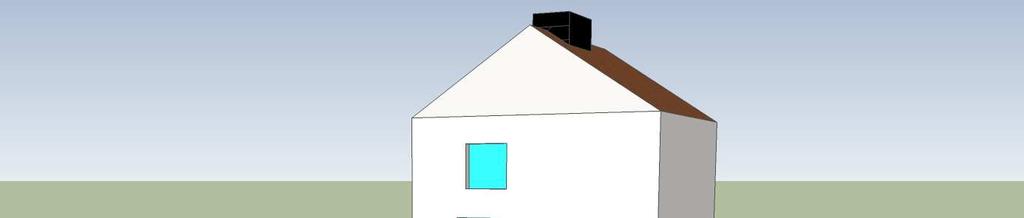

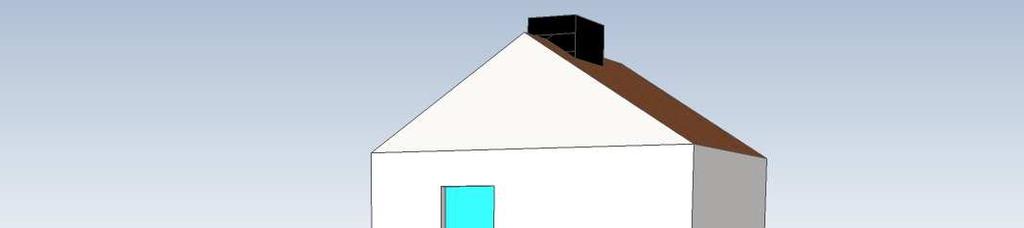

3 OGÓLNA KLASYFIKACJA PRZEMIESZCZEŃ Przemieszczenia bezwzględne sprowadzają się do wyznaczania zmian położenia punktów kontrolowanych w przyjętym układzie odniesienia, spełniającym kryterium stałości. Wykonuje się to za pomocą instrumentów geodezyjnych w nawiązaniu do punktów odniesienia, które definiują układ współrzędnych x,y,z

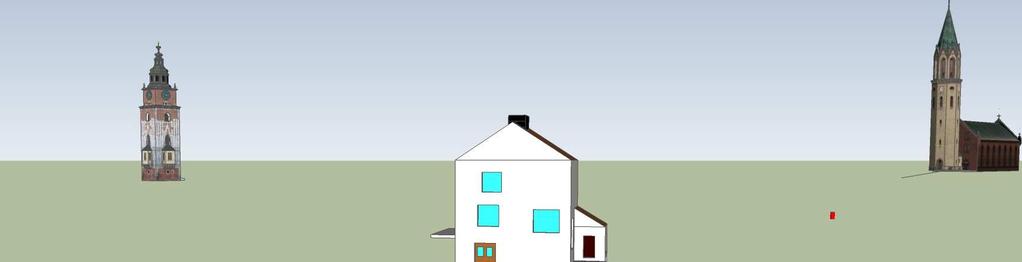

4 OGÓLNA KLASYFIKACJA PRZEMIESZCZEŃ Przemieszczenia względne polegają na wyznaczeniu wzajemnych zmian położenia punktów kontrolowanych na badanym obiekcie. Wykonuje się to za pomocą takich przyrządów, jak: pochyłomierze, szczelinomierze, libele elektroniczne, wahadła, czujniki itp.
5 URZĄDZENIA POMIAROWO KONTROLNE DO POMIARÓW WZGLĘDNYCH Tensometry i czujniki zegarowe (mechaniczne, elektroniczne) Dylatometry i szczelinomierze Klinometry i pochyłomierze Pionowniki i piony mechaniczne Wahadła Urządzenia mogą być zamontowane na stałe lub przemieszczane w miejsca punktów kontrolowanych na czas pomiarów.
6 URZĄDZENIA POMIAROWO KONTROLNE DO POMIARÓW WZGLĘDNYCH czujniki zegarowe (mechaniczne, elektroniczne),
7 URZĄDZENIA POMIAROWO KONTROLNE DO POMIARÓW WZGLĘDNYCH szczelinomierze,
8 URZĄDZENIA POMIAROWO KONTROLNE DO POMIARÓW WZGLĘDNYCH pochyłomierze,
9 PODSTAWOWE DEFINICJE Punkty kontrolowane utrwalane są na monitorowanym obiekcie i sygnalizują zmiany położenia elementu obiektu. Punkty odniesienia tworzą układ odniesienia, lokalizowane poza strefą oddziaływania obiektu na otoczenie (w oddaleniu od badanego obiektu). Punkty wiążące są pośrednio związane z punktami kontrolowanymi i służą do powiązania sieci pomiarowej założonej do prowadzenia obserwacji.
10 PODSTAWOWE DEFINICJE ilustracja punkt kontrolny + + punkt kontrolowany punkt odniesienia + + obszar oddziaływania punkt wiążący
11 IDENTYFIKACJA UKŁADU ODNIESIENIA KRYTERIUM WZAJEMNEJ STAŁOŚCI PUNKTÓW Identyfikacja układu odniesienia proces analityczny bądź analityczno graficzny, polegający na poszukiwaniu w zbiorze potencjalnych punktów odniesienia podzbiorów punktów wzajemnie nieprzemieszczonych, na podstawie odpowiednio przetworzonych wyników pomiarów. Kryterium wzajemnej stałości warunek bądź zespół warunków nałożonych na pewne wielkości będące funkcjami wyników obserwacji w sieci kontrolnej, umożliwiających wyłonienie podzbioru potencjalnych punktów odniesienia o przemieszczeniach wzajemnych nie wykraczających poza granice wynikające z dokładności pomiaru.
12 METODY GEODEZYJNE WYZNACZANIA PRZEMIESZCZEŃ Metodami geodezyjnymi wyznaczania przemieszczeń nazywamy zespół środków, umożliwiający okresowe lub ciągłe wyznaczenie zmian położenia punktów sieci pomiarowej względem ich położenia oraz względem kierunków przyjętych za wyjściowe i utrwalonych za pośrednictwem punktów odniesienia w rozpatrywanym okresie badań. Metody geodezyjne wyznaczania przemieszczeń pionowych: metoda niwelacji geometrycznej, metoda niwelacji trygonometrycznej, niwelacja satelitarna.
13 METODY GEODEZYJNE WYZNACZANIA PRZEMIESZCZEŃ Metody geodezyjne wyznaczania przemieszczeń poziomych: metoda powierzchniowej sieci kątowej, metoda sieci kątowo-liniowej, metoda stałej prostej, metoda bezpośredniego rzutowania, metoda kątowych wcięć w przód, metoda biegunowa, techniki satelitarne, naziemny skaning laserowy, naziemna interferometria radarowa.
14 METODY OBLICZANIA PRZEMIESZCZEŃ Metoda obliczania przemieszczeń jest to ciąg przetworzeń wyników pomiarów obejmujących: sprawdzenie poprawności materiału obserwacyjnego i wprowadzenie ewentualnych korekt, znalezienie bazy odniesienia i zdefiniowanie układu odniesienia, obliczenie w tym układzie składowych wektorów przemieszczeń punktów kontrolowanego obiektu i ich charakterystyk dokładnościowych, ocenę istotności przemieszczeń.
15 METODY OBLICZANIA PRZEMIESZCZEŃ metoda różnic obserwacji Metoda różnic obserwacji metoda obliczania przemieszczeń punktów na postawie różnic wyrównanych wielkości pomierzonych w momentach t i t. Wielkościami mierzonymi mogą być odległości, kąty pionowe i poziome, nachylenia, przewyższenia. Warunki: dla każdej obserwacji w (t) musi istnieć odpowiednik w (t ), musi być zachowana struktura sieci kontrolnej te same punkty (fizycznie) oraz ten sam układ wiążących je operacji, zalecana jest także zbliżona dokładność pomiarów w (t) i (t ).
16 METODY OBLICZANIA PRZEMIESZCZEŃ metoda różnic obserwacji Zasadę obliczenia przemieszczeń jako funkcji różnic elementów pomierzonych w dwóch różnych momentach można zapisać: s + υ = s + υ s s s s- wielkość zaobserwowana podczas pomiaru wyjściowego np. kąt, odległość, υ s - poprawka obserwacyjna podczas pomiaru wyjściowego, s - wielkość wynikające z przemieszczenia punktu kontrolowanego, s - υ s wielkość zaobserwowana podczas pomiaru aktualnego np. kąt, odległość, - poprawka obserwacyjna podczas pomiaru wyjściowego.
17 METODY OBLICZANIA PRZEMIESZCZEŃ metoda różnic współrzędnych Metoda różnic współrzędnych metoda obliczania przemieszczeń punktów na podstawie różnic między współrzędnymi tych punktów wyznaczonymi w tym samym układzie odniesienia, odrębnie na postawie każdego z dwu pomiarów okresowych. Współrzędne te uzyskuje się z reguły w wyniku wyrównania elementów pomierzonych. wyrównaniu podlegają oddzielnie obserwacje z pomiaru (t ) i (t), dopiero na ich podstawie obliczamy przemieszczenia, nie jest konieczne dokładne odtworzenie geometrii sieci w (t ) i (t).
18 WYZNACZENIE OSIADAŃ FUNDAMENTÓW METODĄ NIWELACJI GEOMETRYCZNEJ Osiadanie stanowi pionową składową wektora przemieszczeń monitorowanego obiektu. Dotyczy to w szczególności takich obiektów jak: budynki wielokondygnacyjne, filary i przyczółki mostów, kominy, wieże, latarnie, fundamenty budowli przemysłowych, maszyn, bloków energetycznych, zapory wodne. Pomiarom osiadań podlegają również powierzchnie gruntu znajdujące się Pomiarom osiadań podlegają również powierzchnie gruntu znajdujące się w bezpośrednim otoczeniu badanych budowli, a także gruntów na terenach osuwiskowych i podlegających eksploatacji górniczej.
19 SIEĆ PUNKTÓW BADANYCH I REPERÓW ODNIESIENIA Wytyczne dotyczące rozmieszczenia punktów badanych (kontrolowanych) w celu wyznaczenia osiadań budynku: liczba punktów badanych powinna stanowić minimum do określenia charakteru osiadań każdego wydzielonego dylatacjami bloku, odległość pomiędzy punktami kontrolowanymi na fundamentach ścian ceglanych powinna wynosić od 10 do 15 m, a na fundamentach ścian betonowych od 15 do 20 m, punkty badane rozmieszcza się w pobliżu naroży budynku, po obu stronach szczelin dylatacyjnych oraz w miejscach, gdzie występują zmiany obciążeń statycznych lub dodatkowo obciążenia dynamiczne, jeżeli pojawiają się oznaki zagrożenia budowli, sieć punktów badanych należy zagęścić, umieszczając je po obu stronach pęknięć lub rys.
20 PRZYKŁADOWA SIEĆ PUNKTÓW KONTROLOWANYCH I REPERÓW ODNIESIENIA
21 PRZYKŁADY

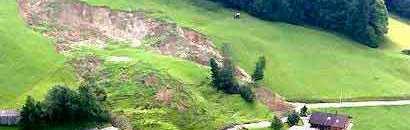

22 PRZYKŁAD OSUWISKA W ALPACH
23 PRZYKŁAD OSUWISKA
24 OSUWISKA W GMINIE LANCKORONA
25 OSUWISKA W GMINIE LANCKORONA
26 POMIARY OKRESOWE OBUDOWY WYKOPU
27 PROJEKT ROZMIESZCZENIA PUNKTÓW KONTROLOWANYCH I KONTROLNYCH (ODNIESIENIA)
28 PROJEKT ROZMIESZCZENIA PUNKTÓW KONTROLNYCH (ODNIESIENIA) Z UWZGL. PLANU ZAGOSPODAROWANIA
29 PRZEMIESZCZENIA Pomiar I - Pomiar zerowy Nr X Y 1 0,014 0, ,010 0, ,019 0, ,011 0, ,000 0, ,000 0, ,001 0, ,001 0, ,001 0, ,000 0, ,000 0, ,000 0, ,000 0, ,000 0, ,000 0, ,000 0, ,000 0, ,000 0, ,000 0, ,000 0, ,000 0, ,000 0, ,000 0, ,000 0, ,001 0, ,001 0, ,002 0, ,002 0, ,003 0, ,002 0, ,014 0, ,007 0,002 0,014 OBLICZONE WARTOŚCI PRZEMIESZCZEŃ POZIOMYCH - przemieszczenia poziome w kierunku prostopadłym do płaszczyzny palisady w metrach, - interpretować z wykorzystaniem szkicu rozmieszczenia punktów i przyjętą orientacją układu współrzędnych, - szczegółowa prezentacja graficzna na kolejnych szkicach przemieszczeń.
30 PREZENTACJA PRZEMIESZCZEŃ
31 PREZENTACJA PRZEMIESZCZEŃ
32 DOLINA PIĘCIU JEZIOR
33 DOLINA PIĘCIU JEZIOR
34 POMIARY OKRESOWE - DROGA
35 ROZMIESZCZENIE PUNKTÓW SIECI ODNIESIENIA
36 LOKALIZACJA PUNKTÓW OBSERWOWANYCH KONTROLOWANYCH PROFIL I
37 ELEMENTY SPRAWDZENIA STAŁOŚCI POŁOŻENIA PUNKTÓW SIECI ODNIESIENIA
38 POMIAR NA PKT. ODNIESIENIA 2001

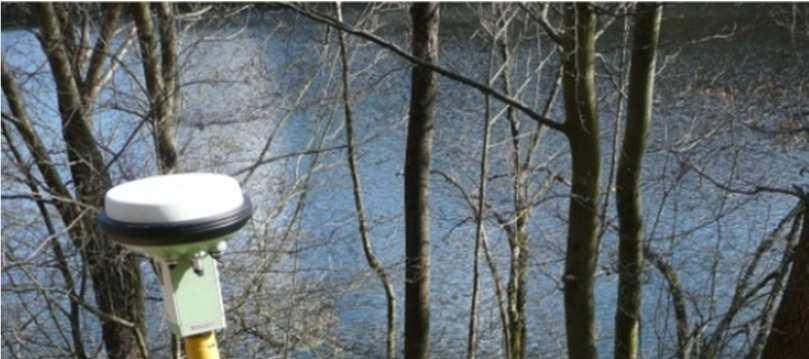

39 POMIAR MET. STATYCZNĄ NA PUNKTACH W JEDNYM Z PROFILI

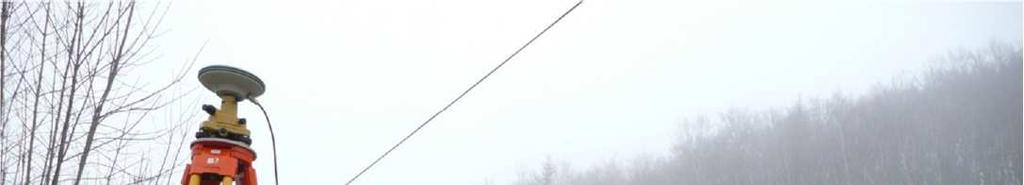

40 POMIAR - REJESTRACJA ZMIAN ODLEGŁOŚCI

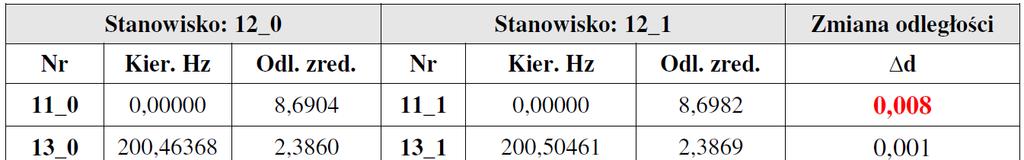

41 ZASTAWIENIE OBSERWACJI DO OBL. PRZEMIESZCZEŃ POZIOMYCH WZGLĘDNYCH
42 OBLICZENIE PRZEMIESZCZEŃ POZIOMYCH WZGLĘDNYCH (ZMIANY ODLEGŁOŚCI)
43 CZAS OBSERWACJI MET. STATYCZNA GPS
44 OKNA SATELITARNE REJ. OBSERWACJI PUNKT 12
45 ELEMENTY WYNIKÓW WYRÓWNANIA
46 ELEMENTY WYNIKÓW WYRÓWNANIA
47 ELEMENTY WYNIKÓW WYRÓWNANIA
48 OBLICZONE PRZEMIESZCZENIA POZIOME BEZWZGLĘDNE
49 OBLICZONE PRZEMIESZCZENIA POZIOME BEZWZGLĘDNE Błądśredni współrzędnych m X oraz m Y nie przekracza 4 mm. Błąd średni różnicy współrzędnych X, Y oraz wartości liniowej przemieszczenia L nie przekracza 6 mm. Wyróżniono punkty, dla których wartości przemieszczenia przekraczają potrójną wartość błędu średniego ich wyznaczenia, tj. 18 mm.
50 PRZEMIESZCZENIA POZIOME BEZWZGLĘDNE W UKŁ. ZWIĄZANYM Z OSIĄ OBIEKTU - DROGI

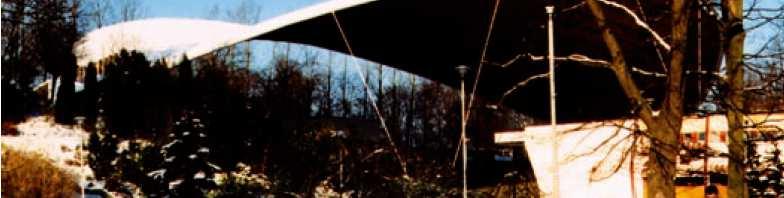

51 POMIARY OKRESOWE PRZEKRYCIA WISZĄCEGO
52 PRZEKRYCIE WISZĄCE
53
54 Porównanie współrzędnych punktów obserwowanych i różnic ich współrzędnych w 21 a 15 epoce Kolejny pomiar (epoka) Stanowiska pomiarowe swobodne 2001 swobodne 2001 Czas pomiaru wiosna, 04 kwiecień 2011 rok wiosna, 19 kwiecień 2012 rok Temperatura powietrza pod przekryciem + 12 ºC + 14 ºC Dynamika zmian temperatury temperatura stabilna temperatura stabilna Nasłonecznienie przekrycia średnie, częściowe zachmurzenie średnie, częściowe zachmurzenie Wiatr/Siła wiatru słaby/umiarkowany słaby/umiarkowany Obciążenie śniegiem brak brak Pomiar do do sygnałów tarczowych do sygnałów tarczowych Obliczone współrzędne punktów obserwowanych [ m ] Nr punktu obserwowanego (sygnału tarczowego) Różnice obliczonych współrzędnych punktów obserwowanych pomiędzy 21 a 15 epoką [ m ] X Y Z X Y Z X Y Z , ,012 19,279 97, ,014 19,303 0,00 0,00 0, , ,133 19, , ,134 19,293 0,00 0,00 0, , ,952 19,287 97, ,953 19,311 0,00 0,00 0, , ,094 19, , ,095 19,304 0,00 0,00 0, ,762 92,303 20,267 97,762 92,306 20,284 0,00 0,00 0, ,981 92,438 20, ,982 92,441 20,286 0,00 0,00 0, ,836 89,345 20,777 97,834 89,349 20,798 0,00 0,00 0, ,047 89,494 20, ,048 89,497 20,796 0,00 0,00 0, , ,750 20,279 97, ,750 20,295 0,00 0,00 0, , ,885 20, , ,895 20,296 0,01 0,01 0, , ,708 20,777 97, ,709 20,789 0,00 0,00 0, , ,863 20, , ,863 20,807 0,00 0,00 0, ,798 77,342 23,007 92,798 77,342 23,013 0,00 0,00 0, ,638 77,798 23, ,637 77,797 23,085 0,00 0,00 0, , ,394 22,992 91, ,397 23,000 0,00 0,00 0,01
55 Porównanie współrzędnych punktów obserwowanych i różnic ich współrzędnych w 17 a 16 epoce Kolejny pomiar (epoka) Stanowiska pomiarowe swobodne 2001 swobodne 2001 Czas pomiaru zima, 21 grudzień 2011 rok zima, 14 luty 2012 rok Temperatura powietrza pod przekryciem - 3 ºC - 2 ºC Dynamika zmian temperatury temperatura stabilna temperatura stabilna Nasłonecznienie przekrycia brak, pełne zachmurzenie średnie, częściowe zachmurzenie Wiatr/Siła wiatru brak brak Obciążenie śniegiem brak warstwa śniegu rozłożona nierównomiernie Pomiar do do sygnałów tarczowych do sygnałów tarczowych Obliczone współrzędne punktów obserwowanych [ m ] Różnice obliczonych współrzędnych punktów obserwowanych pomiędzy 17 a 16 epoką [ m ] Nr punktu obserwowanego (sygnału tarczowego) X Y Z X Y Z X Y Z , ,013 19,207 97, ,013 18,996 0,01 0,00-0, , ,133 19, , ,132 18,993 0,01 0,00-0, , ,952 19,215 97, ,951 19,003 0,01 0,00-0, , ,094 19, , ,094 19,006 0,01 0,00-0, ,763 92,310 20,201 97,773 92,306 19,998 0,01 0,00-0, ,982 92,446 20, ,991 92,442 20,003 0,01 0,00-0, ,837 89,353 20,718 97,846 89,350 20,523 0,01 0,00-0, ,047 89,502 20, ,055 89,499 20,530 0,01 0,00-0, , ,747 20,216 97, ,748 20,024 0,01 0,00-0, , ,880 20, , ,879 20,023 0,01 0,00-0, , ,704 20,718 97, ,702 20,540 0,01 0,00-0, , ,859 20, , ,856 20,557 0,01 0,00-0, ,799 77,365 23,005 92,802 77,409 22,999 0,00 0,04-0, ,636 77,820 23, ,640 77,856 23,068 0,00 0,04 0, , ,377 22,991 91, ,332 22,987 0,01-0,05 0, , ,804 23, , ,768 23,096 0,00-0,04 0, , ,670 17, , ,669 17,889 0,03 0,00-0, , ,607 17, , ,605 17,887 0,03 0,00-0, , ,460 17,666 77, ,459 17,591 0,00 0,00-0, , ,428 17,669 77, ,428 17,595 0,00 0,00-0,07
56 Porównanie współrzędnych punktów obserwowanych i różnic ich współrzędnych z 14 a 7 epoką Kolejny pomiar (epoka) 7 14 Stanowiska pomiarowe swobodne 2001 swobodne 2001 Czas pomiaru zima, styczeń 2008 rok zima, 18 grudzień 2010 rok Temperatura powietrza pod przekryciem - 5 ºC - 8 ºC Dynamika zmian temperatury temperatura stabilna temperatura stabilna Nasłonecznienie przekrycia średnie, częściowe zachmurzenie brak, pełne zachmurzenie Wiatr/Siła wiatru umiarkowany/silny brak Obciążenie śniegiem brak warstwa śniegu rozłożona nierównomiernie Pomiar do do sygnałów tarczowych do sygnałów tarczowych Różnice obliczonych współrzędnych punktów obserwowanych pomiędzy 14 a 7 epoką [ m ] Obliczone współrzędne punktów obserwowanych [ m ] Nr punktu obserwowanego (detalu lub sygnału tarczowego) X Y Z X Y Z X Y Z , ,011 19,184 97, ,022 18,870 0,00 0,01-0, , ,135 19, , ,143 18,870 0,01 0,01-0, , ,949 19,204 97, ,961 18,850 0,01 0,01-0, , ,095 19, , ,104 18,853 0,01 0,01-0, ,769 92,312 20,202 97,767 92,333 20,064 0,00 0,02-0, ,984 92,441 20, ,984 92,469 20,077 0,00 0,03-0, ,836 89,354 20,718 97,839 89,383 20,615 0,00 0,03-0, ,045 89,502 20, ,048 89,531 20,625 0,00 0,03-0, , ,742 20,201 97, ,754 19,901 0,01 0,01-0, , ,904 20, , ,886 19,906 0,01-0,02-0, , ,707 20,706 97, ,704 20,445 0,01 0,00-0, , ,865 20, , ,858 20,470 0,01-0,01-0, ,797 77,370 23,001 92,801 77,414 23,001 0,00 0,04 0, ,632 77,819 23, ,637 77,860 23,070 0,00 0,04 0, , ,373 22,987 91, ,312 22,982 0,01-0,06 0, , ,804 23, , ,748 23,095 0,01-0,06 0, , ,672 17, , ,673 17,875 0,01 0,00-0, , ,603 17, , ,612 17,861 0,04 0,01-0, , ,456 17,652 77, ,466 17,540-0,02 0,01-0,11
57 Porównanie współrzędnych punktów obserwowanych i różnic ich współrzędnych z 11 a 6 epoką Kolejny pomiar (epoka) 6 11 Stanowiska pomiarowe swobodne 2001 swobodne 2001 Czas pomiaru zima, listopad 2007 rok zima, 04 luty 2010 rok Temperatura powietrza pod przekryciem + 2 ºC - 2 ºC Dynamika zmian temperatury temperatura stabilna temperatura stabilna Nasłonecznienie przekrycia brak, pełne zachmurzenie brak, pełne zachmurzenie Wiatr/Siła wiatru słaby/umiarkowany brak Obciążenie śniegiem brak warstwa śniegu rozłożona nierównomiernie wg szkicu Różnice obliczonych współrzędnych punktów obserwowanych pomiędzy 11 a 6 epoką [ m ] Pomiar do do sygnałów tarczowych do sygnałów tarczowych Obliczone współrzędne punktów obserwowanych [ m ] Nr punktu obserwowanego X Y Z X Y Z X Y Z (detalu lub sygnału tarczowego) , ,014 19,219 97, ,016 18,676 0,06 0,00-0, , ,133 19, , ,137 18,694 0,06 0,00-0, , ,952 19,226 97, ,954 18,676 0,06 0,00-0, , ,094 19, , ,098 18,702 0,06 0,00-0, ,764 92,309 20,214 97,817 92,315 19,787 0,05 0,01-0, ,982 92,443 20, ,036 92,452 19,827 0,05 0,01-0, ,838 89,352 20,731 97,885 89,368 20,364 0,05 0,02-0, ,047 89,500 20, ,098 89,519 20,399 0,05 0,02-0, , ,748 20,222 97, ,751 19,746 0,05 0,00-0, , ,887 20, , ,882 19,770 0,05 0,00-0, , ,705 20,723 97, ,701 20,301 0,05 0,00-0, , ,859 20, , ,849 20,335 0,05-0,01-0, ,800 77,364 23,005 92,829 77,465 22,999 0,03 0,10-0, ,636 77,817 23, ,667 77,892 23,062 0,03 0,07-0, , ,377 22,990 91, ,268 22,982 0,03-0,11-0, , ,805 23, , ,724 23,089 0,03-0,08-0, , ,670 17, , ,675 17,902 0,09 0,00-0, , ,609 17, , ,613 17,888 0,08 0,00-0, , ,461 17,672 77, ,461 17,364 0,04 0,00-0, , ,431 17,678 77, ,429 17,372 0,05 0,00-0,31
58 Porównanie współrzędnych punktów obserwowanych i różnic ich współrzędnych z 11 a 10 epoką Kolejny pomiar (epoka) Stanowiska pomiarowe swobodne 2001 swobodne 2001 Czas pomiaru zima, 29 styczeń 2010 rok zima, 04 luty 2010 rok Temperatura powietrza pod przekryciem - 1 ºC - 2 ºC Dynamika zmian temperatury temperatura stabilna temperatura stabilna Nasłonecznienie przekrycia brak, pełne zachmurzenie brak, pełne zachmurzenie Wiatr/Siła wiatru brak brak Obciążenie śniegiem warstwa śniegu rozłożona nierównomiernie wg szkicu warstwa śniegu rozłożona nierównomiernie wg szkicu Różnice obliczonych współrzędnych punktów obserwowanych pomiędzy 11 a 10 epoką [ m ] Pomiar do do sygnałów tarczowych do sygnałów tarczowych Obliczone współrzędne punktów obserwowanych [ m ] Nr punktu obserwowanego X Y Z X Y Z X Y Z (detalu lub sygnału tarczowego) , ,017 18,844 97, ,016 18,676 0,00 0,00-0, , ,136 18, , ,137 18,694 0,00 0,00-0, , ,956 18,847 97, ,954 18,676 0,00 0,00-0, , ,099 18, , ,098 18,702 0,00 0,00-0, ,814 92,314 19,901 97,817 92,315 19,787 0,00 0,00-0, ,033 92,447 19, ,036 92,452 19,827 0,00 0,00-0, ,883 89,362 20,450 97,885 89,368 20,364 0,00 0,01-0, ,095 89,509 20, ,098 89,519 20,399 0,00 0,01-0, , ,749 19,879 97, ,751 19,746 0,00 0,00-0, , ,883 19, , ,882 19,770 0,00 0,00-0, , ,703 20,418 97, ,701 20,301 0,00 0,00-0, , ,852 20, , ,849 20,335 0,00 0,00-0, ,828 77,441 23,001 92,829 77,465 22,999 0,00 0,02 0, ,666 77,867 23, ,667 77,892 23,062 0,00 0,02 0, , ,298 22,986 91, ,268 22,982 0,00-0,03 0, , ,755 23, , ,724 23,089 0,00-0,03 0, , ,672 17, , ,675 17,902 0,01 0,00-0, , ,611 17, , ,613 17,888 0,01 0,00-0, , ,460 17,401 77, ,461 17,364-0,01 0,00-0, , ,429 17,409 77, ,429 17,372-0,01 0,00-0, , ,029 15, , ,031 15,351 0,03 0,00 0,05
59 LITERATURA Bryś H., Przewłocki S., Geodezyjne metody pomiarów przemieszczeń budowli, PWN, Warszawa 1998 Jasiak A. i inni, Pomiary inżynierskie, Wydawnictwo Politechniki Poznańskiej, Poznań Lazzarini T., Geodezyjne pomiary przemieszczeń budowli i ich otoczenia, Warszawa Lazzarini T. red., Geodezyjne pomiary przemieszczeń budowli i ich otoczenia, PPWK, Warszawa 1977 Prószyński W., Kwaśniak M., Podstawy geodezyjnego wyznaczania przemieszczeń, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa Gumul M., Schmidt A., Wykorzystanie technologii GPS do rejestracji przemieszczeń poziomych wybranego obiektu, praca dyplomowa inżynierska, promotor K. Deska, Koszalin Kunasz M., Sieć punktów odniesienia dla obserwacji przemieszczeń poziomych obudowy wykopu, praca dyplomowa inżynierska, promotor K. Deska, Koszalin
