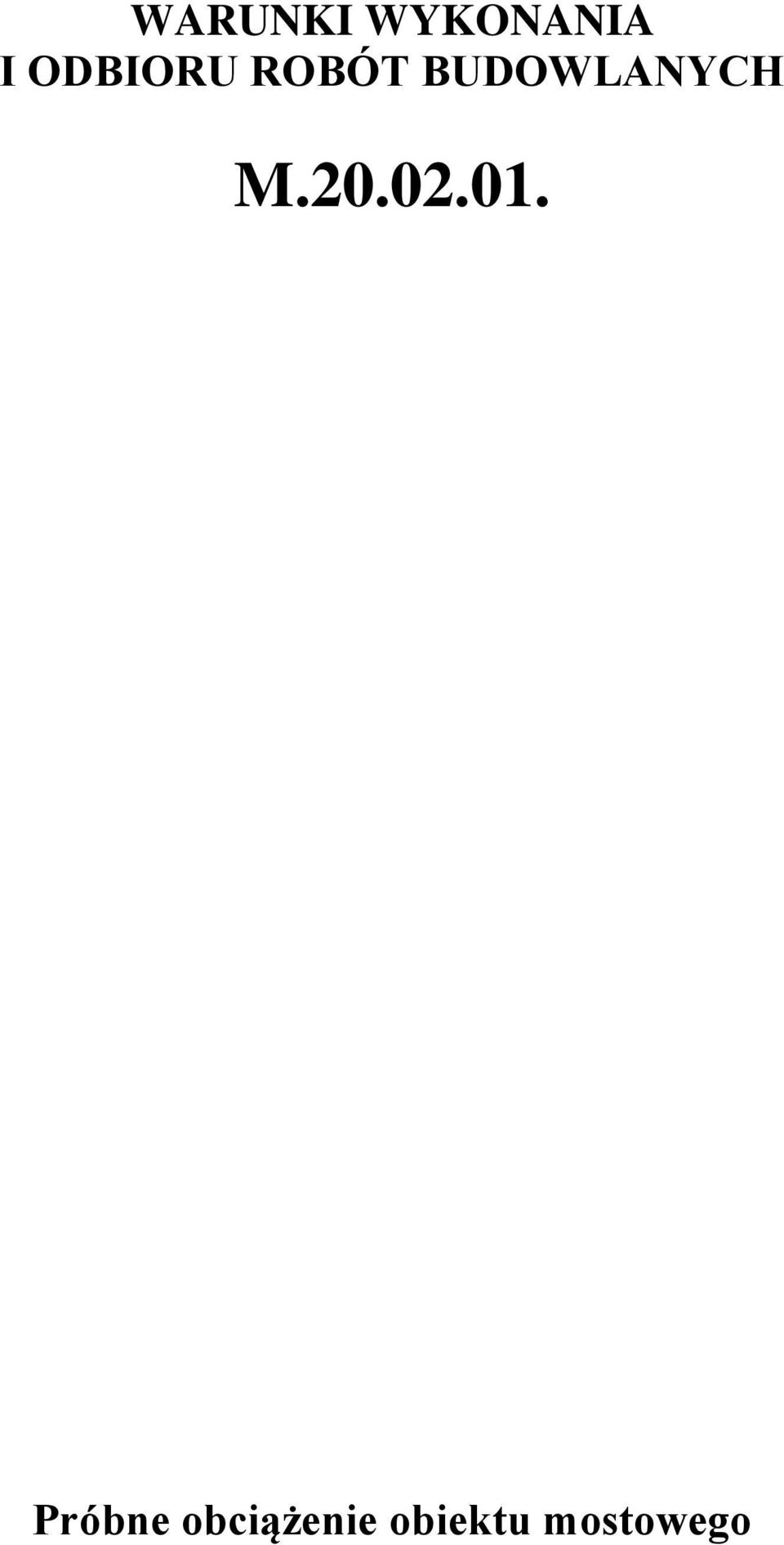

1 WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Próbne obciążenie obiektu mostowego

2

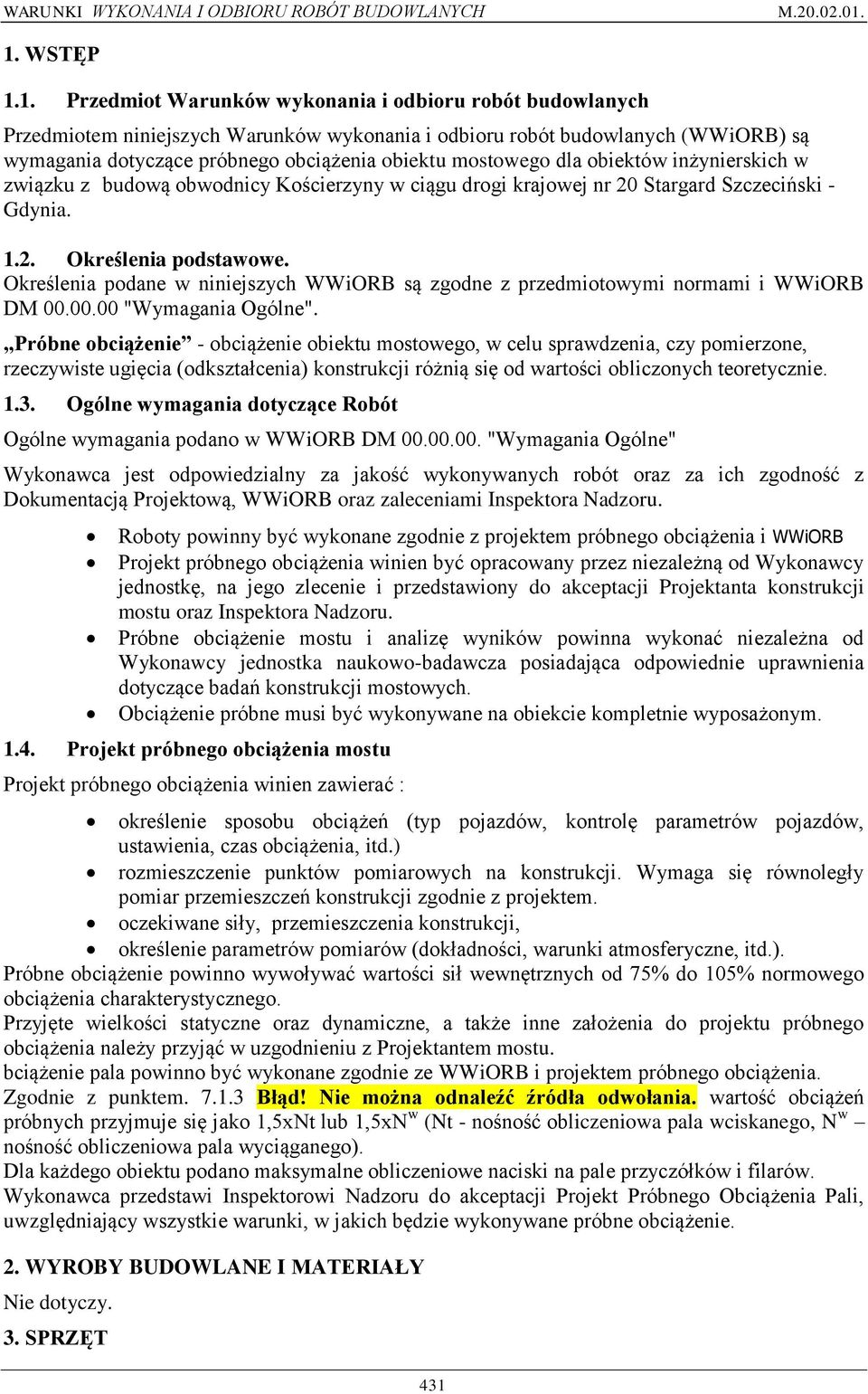

3 1. WSTĘP 1.1. Przedmiot Warunków wykonania i odbioru robót budowlanych Przedmiotem niniejszych Warunków wykonania i odbioru robót budowlanych (WWiORB) są wymagania dotyczące próbnego obciążenia obiektu mostowego dla obiektów inżynierskich w związku z budową obwodnicy Kościerzyny w ciągu drogi krajowej nr 20 Stargard Szczeciński - Gdynia Określenia podstawowe. Określenia podane w niniejszych WWiORB są zgodne z przedmiotowymi normami i WWiORB DM "Wymagania Ogólne". Próbne obciążenie - obciążenie obiektu mostowego, w celu sprawdzenia, czy pomierzone, rzeczywiste ugięcia (odkształcenia) konstrukcji różnią się od wartości obliczonych teoretycznie Ogólne wymagania dotyczące Robót Ogólne wymagania podano w WWiORB DM "Wymagania Ogólne" Wykonawca jest odpowiedzialny za jakość wykonywanych robót oraz za ich zgodność z Dokumentacją Projektową, WWiORB oraz zaleceniami Inspektora Nadzoru. Roboty powinny być wykonane zgodnie z projektem próbnego obciążenia i WWiORB Projekt próbnego obciążenia winien być opracowany przez niezależną od Wykonawcy jednostkę, na jego zlecenie i przedstawiony do akceptacji Projektanta konstrukcji mostu oraz Inspektora Nadzoru. Próbne obciążenie mostu i analizę wyników powinna wykonać niezależna od Wykonawcy jednostka naukowo-badawcza posiadająca odpowiednie uprawnienia dotyczące badań konstrukcji mostowych. Obciążenie próbne musi być wykonywane na obiekcie kompletnie wyposażonym Projekt próbnego obciążenia mostu Projekt próbnego obciążenia winien zawierać : określenie sposobu obciążeń (typ pojazdów, kontrolę parametrów pojazdów, ustawienia, czas obciążenia, itd.) rozmieszczenie punktów pomiarowych na konstrukcji. Wymaga się równoległy pomiar przemieszczeń konstrukcji zgodnie z projektem. oczekiwane siły, przemieszczenia konstrukcji, określenie parametrów pomiarów (dokładności, warunki atmosferyczne, itd.). Próbne obciążenie powinno wywoływać wartości sił wewnętrznych od 75% do 105% normowego obciążenia charakterystycznego. Przyjęte wielkości statyczne oraz dynamiczne, a także inne założenia do projektu próbnego obciążenia należy przyjąć w uzgodnieniu z Projektantem mostu. bciążenie pala powinno być wykonane zgodnie ze WWiORB i projektem próbnego obciążenia. Zgodnie z punktem Błąd! Nie można odnaleźć źródła odwołania. wartość obciążeń próbnych przyjmuje się jako 1,5xNt lub 1,5xN w (Nt - nośność obliczeniowa pala wciskanego, N w nośność obliczeniowa pala wyciąganego). Dla każdego obiektu podano maksymalne obliczeniowe naciski na pale przyczółków i filarów. Wykonawca przedstawi Inspektorowi Nadzoru do akceptacji Projekt Próbnego Obciążenia Pali, uwzględniający wszystkie warunki, w jakich będzie wykonywane próbne obciążenie. 2. WYROBY BUDOWLANE I MATERIAŁY Nie dotyczy. 3. SPRZĘT 431

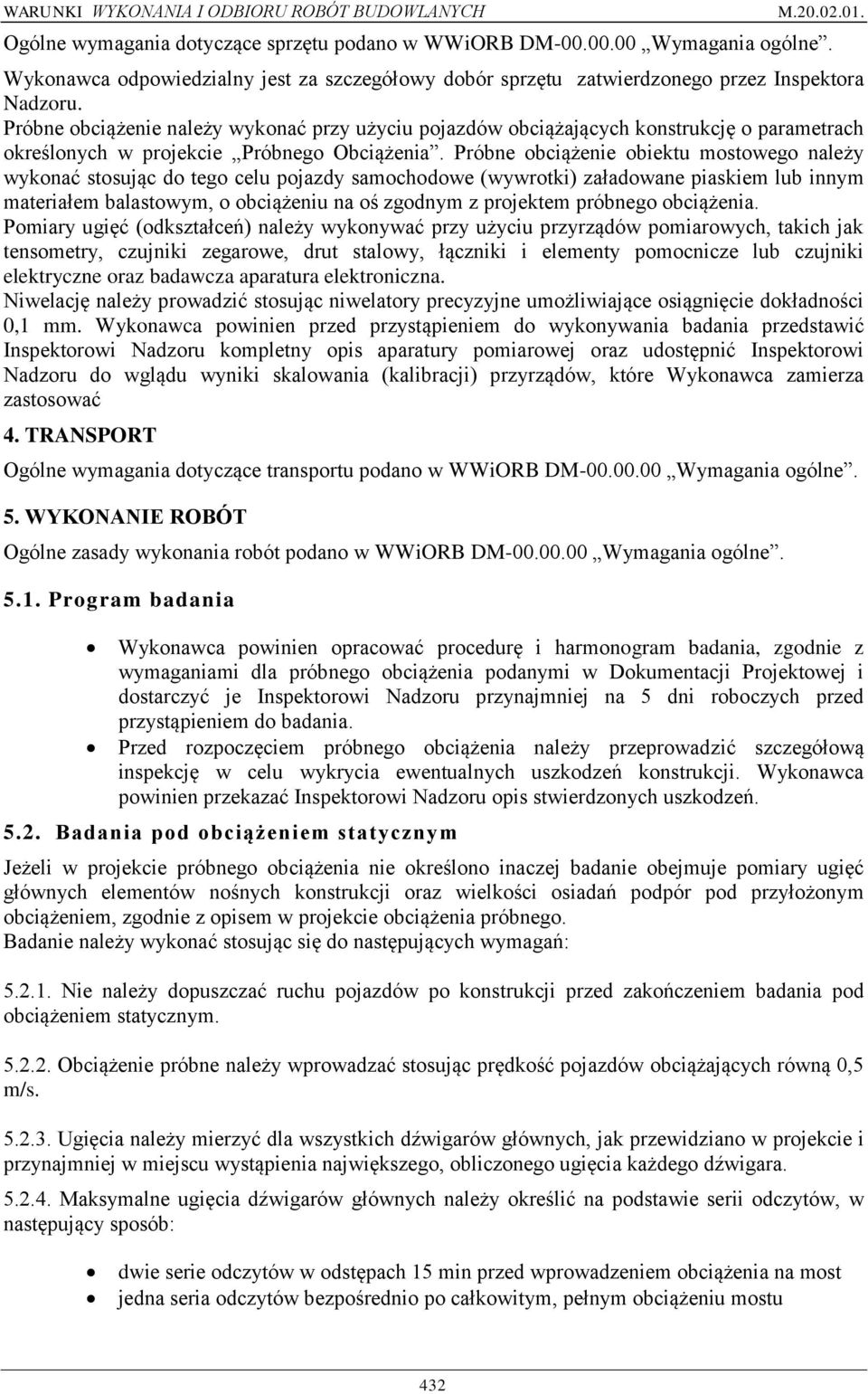

4 Ogólne wymagania dotyczące sprzętu podano w WWiORB DM Wymagania ogólne. Wykonawca odpowiedzialny jest za szczegółowy dobór sprzętu zatwierdzonego przez Inspektora Nadzoru. Próbne obciążenie należy wykonać przy użyciu pojazdów obciążających konstrukcję o parametrach określonych w projekcie Próbnego Obciążenia. Próbne obciążenie obiektu mostowego należy wykonać stosując do tego celu pojazdy samochodowe (wywrotki) załadowane piaskiem lub innym materiałem balastowym, o obciążeniu na oś zgodnym z projektem próbnego obciążenia. Pomiary ugięć (odkształceń) należy wykonywać przy użyciu przyrządów pomiarowych, takich jak tensometry, czujniki zegarowe, drut stalowy, łączniki i elementy pomocnicze lub czujniki elektryczne oraz badawcza aparatura elektroniczna. Niwelację należy prowadzić stosując niwelatory precyzyjne umożliwiające osiągnięcie dokładności 0,1 mm. Wykonawca powinien przed przystąpieniem do wykonywania badania przedstawić Inspektorowi Nadzoru kompletny opis aparatury pomiarowej oraz udostępnić Inspektorowi Nadzoru do wglądu wyniki skalowania (kalibracji) przyrządów, które Wykonawca zamierza zastosować 4. TRANSPORT Ogólne wymagania dotyczące transportu podano w WWiORB DM Wymagania ogólne. 5. WYKONANIE ROBÓT Ogólne zasady wykonania robót podano w WWiORB DM Wymagania ogólne Program badania Wykonawca powinien opracować procedurę i harmonogram badania, zgodnie z wymaganiami dla próbnego obciążenia podanymi w Dokumentacji Projektowej i dostarczyć je Inspektorowi Nadzoru przynajmniej na 5 dni roboczych przed przystąpieniem do badania. Przed rozpoczęciem próbnego obciążenia należy przeprowadzić szczegółową inspekcję w celu wykrycia ewentualnych uszkodzeń konstrukcji. Wykonawca powinien przekazać Inspektorowi Nadzoru opis stwierdzonych uszkodzeń Badania pod obciążeniem statycznym Jeżeli w projekcie próbnego obciążenia nie określono inaczej badanie obejmuje pomiary ugięć głównych elementów nośnych konstrukcji oraz wielkości osiadań podpór pod przyłożonym obciążeniem, zgodnie z opisem w projekcie obciążenia próbnego. Badanie należy wykonać stosując się do następujących wymagań: Nie należy dopuszczać ruchu pojazdów po konstrukcji przed zakończeniem badania pod obciążeniem statycznym Obciążenie próbne należy wprowadzać stosując prędkość pojazdów obciążających równą 0,5 m/s Ugięcia należy mierzyć dla wszystkich dźwigarów głównych, jak przewidziano w projekcie i przynajmniej w miejscu wystąpienia największego, obliczonego ugięcia każdego dźwigara Maksymalne ugięcia dźwigarów głównych należy określić na podstawie serii odczytów, w następujący sposób: dwie serie odczytów w odstępach 15 min przed wprowadzeniem obciążenia na most jedna seria odczytów bezpośrednio po całkowitym, pełnym obciążeniu mostu 432

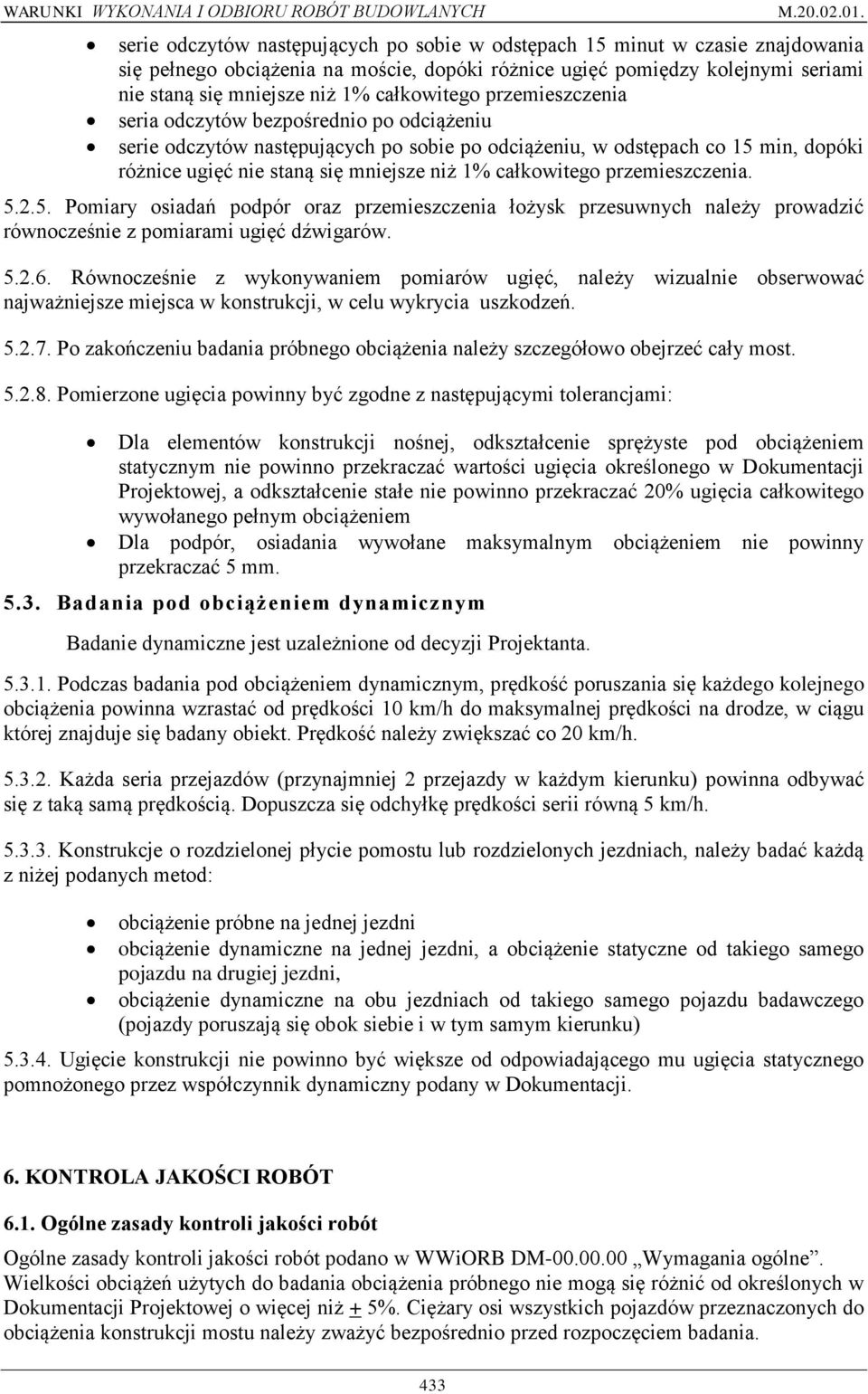

5 serie odczytów następujących po sobie w odstępach 15 minut w czasie znajdowania się pełnego obciążenia na moście, dopóki różnice ugięć pomiędzy kolejnymi seriami nie staną się mniejsze niż 1% całkowitego przemieszczenia seria odczytów bezpośrednio po odciążeniu serie odczytów następujących po sobie po odciążeniu, w odstępach co 15 min, dopóki różnice ugięć nie staną się mniejsze niż 1% całkowitego przemieszczenia Pomiary osiadań podpór oraz przemieszczenia łożysk przesuwnych należy prowadzić równocześnie z pomiarami ugięć dźwigarów Równocześnie z wykonywaniem pomiarów ugięć, należy wizualnie obserwować najważniejsze miejsca w konstrukcji, w celu wykrycia uszkodzeń Po zakończeniu badania próbnego obciążenia należy szczegółowo obejrzeć cały most Pomierzone ugięcia powinny być zgodne z następującymi tolerancjami: Dla elementów konstrukcji nośnej, odkształcenie sprężyste pod obciążeniem statycznym nie powinno przekraczać wartości ugięcia określonego w Dokumentacji Projektowej, a odkształcenie stałe nie powinno przekraczać 20% ugięcia całkowitego wywołanego pełnym obciążeniem Dla podpór, osiadania wywołane maksymalnym obciążeniem nie powinny przekraczać 5 mm Badania pod obciążeniem dynamicznym Badanie dynamiczne jest uzależnione od decyzji Projektanta Podczas badania pod obciążeniem dynamicznym, prędkość poruszania się każdego kolejnego obciążenia powinna wzrastać od prędkości 10 km/h do maksymalnej prędkości na drodze, w ciągu której znajduje się badany obiekt. Prędkość należy zwiększać co 20 km/h Każda seria przejazdów (przynajmniej 2 przejazdy w każdym kierunku) powinna odbywać się z taką samą prędkością. Dopuszcza się odchyłkę prędkości serii równą 5 km/h Konstrukcje o rozdzielonej płycie pomostu lub rozdzielonych jezdniach, należy badać każdą z niżej podanych metod: obciążenie próbne na jednej jezdni obciążenie dynamiczne na jednej jezdni, a obciążenie statyczne od takiego samego pojazdu na drugiej jezdni, obciążenie dynamiczne na obu jezdniach od takiego samego pojazdu badawczego (pojazdy poruszają się obok siebie i w tym samym kierunku) Ugięcie konstrukcji nie powinno być większe od odpowiadającego mu ugięcia statycznego pomnożonego przez współczynnik dynamiczny podany w Dokumentacji. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w WWiORB DM Wymagania ogólne. Wielkości obciążeń użytych do badania obciążenia próbnego nie mogą się różnić od określonych w Dokumentacji Projektowej o więcej niż + 5%. Ciężary osi wszystkich pojazdów przeznaczonych do obciążenia konstrukcji mostu należy zważyć bezpośrednio przed rozpoczęciem badania. 433

6 6.2. Inspekacja wizualna Po zakończeniu badania należy przeprowadzić inspekcję wizualną wszystkich ważniejszych elementów konstrukcji, w celu wykrycia ewentualnych pęknięć lub innych uszkodzeń widocznych nieuzbrojonym okiem Opracowanie wyników badań Wykonawca powinien zarejestrować i zestawić wszystkie odczyty i obserwacje wykonane podczas badań oraz opracować raport dla Inspektora Nadzoru zawierający porównanie otrzymanych wyników badań, z wynikami obliczeń podanymi w Dokumentacji Projektowej oraz z wnioskami próbnego obciążenia. 7. OBMIAR ROBÓT Nie dotyczy. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w WWiORB DM Wymagania ogólne. Po wykonaniu próbnego obciążenia należy wykonać oględziny konstrukcji w celu stwierdzenia, czy nie powstały w niej rysy lub widoczne uszkodzenia. Szczególnie należy obejrzeć spoiny w konstrukcjach stalowych i materiał w ich sąsiedztwie. 9. PŁATNOŚĆ Nie dotyczy. 10. PRZEPISY ZWIĄZANE Normy [1] PN-85/S10030 Obiekty mostowe. Obciążenia. [2] PN-82/S Obiekty mostowe. Konstrukcje stalowe. Projektowanie. [3] PN-91/S Obiekty mostowe. Konstrukcje betonowe, żelbetowe i sprężone. Projektowanie. [4] PN-89/S Obiekty mostowe. Konstrukcje stalowe. Wymagania i badania. [5] PN-99/S Żelbetowe i betonowe konstrukcje mostowe. Wymagania i badania. [6] PN-99/S Konstrukcje mostowe z betonu sprężonego. Wymagania i badania. 434
