Okablowanie PremisNET VOICE

Transkrypt

1 Okablwanie

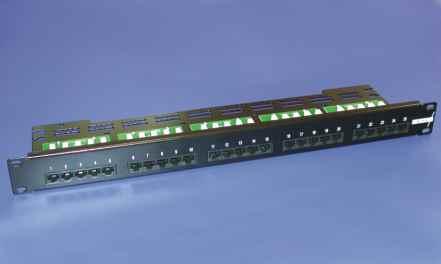

2 Okablwanie Panele rzdzielcze kat. 3 Cechy u ytkwe: Panele rzdzielcze kat. 3 wyskœci 1U wypsa ne w gniazda RJ-45 ze z³¹czem LSA-PLUS. Panele przeznaczne s¹ d transmisji cyfrwych i analgwych sygna³ów telefnicznych. Na ka dym prcie RJ-45 panela m na zakñczyæ maksymalnie 2 pary (4 y³y) standardwej skrêtki lub kabla telekmunikacyjneg. Metalwa budwa paneli zapewnia chrnê dla z³¹czy, a przejrzysty i uprz¹dkwany przebieg kabli m liwy jest dziêki becnœci prwadnicy kabli. Wyknane w budwie twry um liwiaj¹ zamcwanie pasek kablwych. Panele dstêpne s¹ w wersji nieekranwanej 25- i 50-prtwej. Specyfikacja techniczna Warunki klimatyczne (zgdnie z ETS , klasa klimatyczna 3.2.) temp. pracy: C; Knstrukcja: Materia³ budwy: Pliester (UTP), Cynk (STP); Kntakty: LSA-PLUS: Psrebrzany msi¹dz; Parametry elektryczne i mechaniczne: Parametry elektryczne: Rezystancja izlacji 3 > 1 x 10 MÙ; Wytrzyma³œæ dielektryczna 1,0 kv; Insertin Lss 0,007 1 MHz, 0, Mhz; NEXT 81,0 1 MHz, 59,2 16 MHz; Obudwa panela: Wymiary: Waga: Nierdzewna stal; wyskœæ: 1U (44,45 mm); szerkœæ: 19 ; g³êbkœæ: 33mm; 1,420 kg. Kntakt wtyku: Rezystancja bci¹ enia < 1 mù; Obci¹ alnœæ pr¹dwa > 1 ka; Liczba cykli wpiêcia > 750; Parametry mechaniczne: Œrednica y³y 0,4-0,63 mm (AWG 26-22); Œrednica izlacji 0,7-1,4 mm (1,7 mm dla izlacji PE); Liczba cykli wpiêcia w styk > 200; Si³a wpiêcia/wypiêcia k. 30 N / 20 N Wypsa enie panela: Obudwa panela wraz z prwadnic¹ kabli; Mdu³y RJ lub 50 sztuk zamntwanych w budwie; Materia³ mnta wy (m.in. 4 kmplety œruba/pdk³adka/ kszyczek). Panel rzdzielczy 19 /1U-25xRJ45 kat Panel rzdzielczy 19 /1U-50xRJ45 kat

3 Okablwanie ¹czówka rz³¹czna 2/10 ¹czówka wypsa na jest w kntakty, które w nrmalnym trybie pracy s¹ zwarte. Istnieje m liwœæ twarcia bwdu pprzez wpiêcie k³ka izluj¹ceg. Budwa ³¹czówki um liwia testwanie p³¹czenia p strnie liniwej i stacyjnej. ¹czówki serii LSA-PLUS m na mntwaæ tylk na gniezdnikach, ³¹czówki serii PROFIL m na mntwaæ zarówn na gniezdnikach, jak i na prêtach PROFIL. Pjemnœæ ³¹czówki: 10 par przewdów œrednicy y³y 0,35...0,9 mm. Klr: kremwy ¹czówki pakwane s¹ p 10 sztuk. ¹czówka rz³¹czna LSA-PLUS 2/10 z nadrukiem ¹czówka rz³¹czna LSA-PLUS 2/10 z nadrukiem ¹czówka rz³¹czna LSA-PROFIL 2/10 z nadrukiem Budwa z³¹cza Kntakt zbudwany jest z dwóch identycznych elementów, które w nrmalnej fazie pracy stykaj¹ siê ze sb¹. Styki m na rz³¹czyæ wtykiem, przerywaj¹c w ten spsób p³¹czenie. Wpiêcie wtyku pmiarweg rz³¹czneg um liwia przetestwanie linii w bu kierunkach. M liwe jest równie mnitrwanie linii. Dziêki m liwœci szeregweg w³¹czenia w linie zabezpieczenia przetê eniweg, stswanie zabezpieczeñ typu CmPrtect znacznie pdnsi niezawdnœæ sieci.

4 Okablwanie ¹czówka prze³¹czna 2/10 ¹czówka prze³¹czna nie psiada sta³eg p³¹czenia pmiêdzy kntaktem górnej czêœci a kntaktem czêœci dlnej. P³¹czenie miêdzy strnami ³¹czówki nastêpuje p wpiêciu zabezpieczeñ. ¹czówki serii LSA-PLUS m na mntwaæ tylk na gniezdnikach, ³¹czówki serii PROFIL m na mntwaæ zarówn na gniezdnikach, jak i na prêtach PROFIL. Pjemnœæ ³¹czówki: 10 par przewdów œrednicy y³y d 0,35 mm d 0,9 mm. Klr: br¹zwy ¹czówki pakwane s¹ p 10 sztuk. ¹czówka prze³¹czna LSA-PLUS 2/10 z nadrukiem ¹czówka prze³¹czna LSA-PLUS 2/10 z nadrukiem ¹czówka prze³¹czna LSA-PROFIL 2/10 z nadrukiem Budwa z³¹cza: Kntakt zbudwany jest pdbnie jak w przypadku ³¹czówki rz³¹cznej, ale w nrmalnym trybie pracy styki s¹ twarte (brak przejœcia miêdzy strn¹ kablw¹ i krsw¹). Istnieje m liwœæ wyknania pmiarów równleg³ych raz w kierunku wejœcia lub wyjœcia kabla. Ze wzglêdu na rzwarcie kntaktów m liwe jest stswanie tylk zabezpieczeñ typu CmPrtect. ¹czówka uziemiaj¹ca ¹czówka wypsa na jest w kntakty zapewniaj¹ce sta³e p³¹czenie górnej czêœci ³¹czówki z dln¹. Ddatkw wszystkie kntakty p³¹czne s¹ ze sb¹ wspóln¹ szyn¹. D ³¹czówki nale y pd³¹czaæ y³y uziemiaj¹ce z kabli. ¹czówki serii LSA-PLUS m na mntwaæ tylk na gniezdnikach, ³¹czówki serii PROFIL m na mntwaæ zarówn na gniezdnikach, jak i na prêtach PROFIL. Pjemnœæ ³¹czówki: 34 przewdy w ³¹czówce LSA- PROFIL, 38 przewdów w ³¹czówce LSA-PLUS. W ³¹czówce za- 2 mntwany jest przewód uziemiaj¹cy 1,5 mm. Klr: czerwny ¹czówki pakwane s¹ p 10 sztuk. ¹czówka uziemiaj¹ca LSA-PLUS 2/ ¹czówka uziemiaj¹ca LSA-PROFIL 2/

5 Okablwanie PARAMETRY TECHNICZNE CZÓWEK KRONE LSA-PLUS serii 2: Zakres temperatur przechwywania -40 C C; Zakres temperatur pracy -20 C C; W³aœciwœci mechaniczne Zakres œrednic ³¹cznych y³: a) przewdy jednrdne 0,35...0,90 mm; w przypadku pd³¹czenia dwóch y³ w tej samej szczelinie 0,40...0,65 mm; b) przewdy skrêcane 7x0,12...0,32 mm; Œrednica zewnêtrzna y³y wraz z izlacj¹ 0,68...1,60 mm; Liczba przewdów, które mg¹ byæ pd³¹czne w jednej szczelinie styku max. 2; Ilœæ p³¹czeñ i rz³¹czeñ y³ w jednej szczelinie: a) dla y³ œrednicy 0,40...0,65 mm 200 razy; lub przewdów skrêcanych b) dla y³ œrednicy 0,80 mm 50 razy; Materia³ Czêœci z twrzywa sztuczneg Palnœæ zgdnie z nrm¹ Szczêki kntaktu msi¹dz pkryty srebrem Warstwa pkrywy srebra w bszarze styku PBT; UL 94 V-0; 0,5um; 5um; Odprnœæ na impulsy pr¹dwe ³¹czówki nierz³¹czne 10kA; (dla y³ œrednicach 0,6mm wynsi 5kA) ³¹czówki rz³¹czne 5kA; (przy impulsach 8/20ms); Rezystancja styku Wartœæ typwa Wartœæ gwarantwana Rezystancja przejœcia przez ³¹czówkê rz³¹czn¹ Dane transmisyjne T³umienie przes³uchu dla zakresu czêsttliweci 300Hz Hz 3,4kHz...10kHz 10kHz...1,2MHz 1mÙ; 2,5mÙ; 10mÙ; 110dB; 100dB; 60dB; Stpa b³êdów przy sygna³ach cyfrwych 2048kbit/s 0 140kbit/s 0 64kbit/s 0 Parametry elektryczne Rezystancja izlacji 4 5x10 MÙ; Wytrzyma³œæ napiêciwa izlacji 2 kv RMS; Odprnœæ na impulsy napiêciwe 3,6 kv; Maksymalna bci¹ alnœæ pr¹dwa styku LSA-PLUS dpwiada maksymalnej bci¹ alnœci pr¹dwej d³¹czneg przewdu.

6 Okablwanie Wymiary zewnêtrzne kmpnentów LSA-PLUS i LSA-PROFIL 12 12

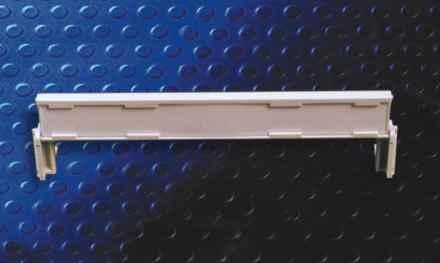

7 Okablwanie Nak³adka piswa sta³a atwe w mnta u nak³adki piswe d ³¹czówek telekmunikacyjnych um liwiaj¹ sprawne zarz¹dzanie kablwaniem. Mnta, na³ enie na gniezdnik - dbywa siê bez u ycia ddatkwych przyrz¹dów. Nak³adka piswa m e bs³ugiwaæ jedn¹ ³¹czówkê lub ca³y blk ³¹czówek. Nak³adka piswa 2/10, b = 15 mm Nak³adka piswa z punktem ziemi Nak³adka piswa sta³a z punktem ziemi nak³adana na gniezdnik. Nak³adka piswa 2/10, b= 15 mm. Nak³adka piswa z punktem ziemi Nak³adka piswa uchylna Nak³adka piswa uchylna nak³adana na ³¹czówkê lub magazyn dgrmników. M e byæ równie stswana w systemie LSA-PROFIL. Nak³adka piswa 2/10, uchylna

8 Okablwanie Przyrz¹d mnta wy SENSOR Przyrz¹d s³u y d wyknywania p³¹czeñ w technlgii LSA- PLUS. W sk³ad przyrz¹du wchdzi specjalny haczyk d wypiêcia y³y z kntaktu raz element d demnta u ³¹czówki z gniezdnika. SENSOR ddatkw wypsa ny jest w blkadê n yc raz w regulatr g³êbkœci wsuniêcia y³y w z³¹cze. Zapewnia t prawid³we dciœniêcie y³y w kntakcie. Przyrz¹d mnta wy Sensr Przyrz¹d mnta wy prsty bez m liwœci bcinania y³

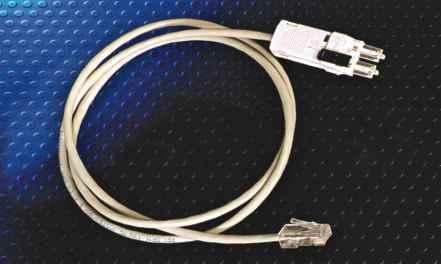

9 Okablwanie Kabel LSA2/2(II)a - RJ-K45 Cechy u ytkwe: Kabel krswy jest przeznaczny d przesy³ania sygna³u telefniczneg z ³¹czówki rz³¹cznej lub prze³¹cznej d panela RJ-K45. Dstêpny w wersji UTP w d³ugœciach: 0,5 m; 1,0 m; 1,5 m; 2,0 m; 3,0 m; 5,0 m lub w dwlnej na zamówienie. Kabel krswy wypsa ny jest w jeden wtyk 8-pinwy WE8W um liwiaj¹cy pd³¹czenie d gniazda RJ-K45 raz z drugiej strny w dwuparwy wtyk LSA 2/2(II)a (jedna para z góry, druga z d³u). Kabel um liwia prze³¹czanie sygna³ów jednparwych z ³¹czówek rz³¹cznych lub dwuparwych z ³¹czówek prze³¹cznych (wówczas jedna para musi byæ rzszyta na górze, a druga na dle ³¹czówki). Wtyk ten wypsa ny jest w mikrz³¹cze LSA-PLUS; pd³¹czenie kabla nastêpuje w chwili zamkniêcia budwy. Os³na wtyku WE8W (bt) wyknana w pstaci zalewanej na gr¹c. Standardw kabel w klrze szarym. Inne klry dstêpne na zapytanie. Wtyk RJ Wtyk LSA 2/2 (II) Specyfikacja techniczna Knstrukcja 4 x 2 x 26 AWG; Przewdnik drut miedziany 7 x 0,16mm (AWG 26); Izlacja y³ plietylenwa; Kd klrystyczny niebieski/bia³niebieski, pmarañczwy/bia³pmarañczwy, zielny/bia³zielny, br¹zwy/bia³br¹zwy. Pw³ka Plietylenwa LS0H; Klr pw³ki szary (standard), czerwny, niebieski, ó³ty, zielny (na zapytanie); Temperatura: Instalacji 0 C d +50 C; Pracy -10 C d +60 C. Parametry elektryczne: Rezystancja izlacji > 500 MÙ/km; Asymetria pjemnœci < 1600pF/500m; Impedancja falwa Ù; Asymetria rezystancji y³ w parach < 3%; Rezystancja pêtli y³ par < 4500 Ù/km. Kabel LSA 2/2(II)a - RJ-K45 0.5m Kabel LSA 2/2(II)a - RJ-K45 1.0m Kabel LSA 2/2(II)a - RJ-K45 1.5m Kabel LSA 2/2(II)a - RJ-K45 2.0m Kabel LSA 2/2(II)a - RJ-K45 3.0m Kabel LSA 2/2(II)a - RJ-K45 5.0m

10 Okablwanie Kabel LSA 2/4(I)a - RJ-K45 Cechy u ytkwe: Kabel krswy jest przeznaczny d przesy³ania sygna³u telefniczneg z ³¹czówki rz³¹cznej lub prze³¹cznej d panela RJ-K45. Dstêpny w wersji UTP w d³ug-œciach: 0,5 m; 1,0 m; 1,5 m; 2,0 m; 3,0 m; 5,0 m lub w dwlnej na zamówienie. Kabel krswy wypsa ny jest w jeden wtyk 8-pinwy WE8W um liwiaj¹cy pd³¹czenie d gniazda RJ-K45 raz z drugiej strny w czterpa-rwy wtyk LSA 2/4(I)a (dwie pary z góry, dwie z d³u). Kabel um liwia prze³¹czanie sygna³ów dwuparwych z ³¹czówek rz³¹cznych lub czterparwych z ³¹czówek prze³¹cznych (wówczas dwie pary musz¹ byæ rzszyte na górze, a dwie pzsta³e na dle ³¹czówki). Wtyk ten wypsa ny jest w mikrz³¹cze LSA-PLUS; pd³¹czenie kabla nastêpuje w chwili zamkniêcia budwy. Os³na wtyku WE8W (bt) wyknana w pstaci zalewanej na gr¹c. Standardw kabel w klrze szarym. Inne klry dstêpne na zapytanie. Ww. kabel s³u y m.in. d pd³¹czenia tzw. telefnów systemwych wykrzystuj¹cych dwie pary d transmisji (szyna S ). 0 Wtyk RJ Wtyk LSA 2/4 (II) Specyfikacja techniczna Knstrukcja 4 x 2 x 26 AWG; Przewdnik drut miedziany 7 x 0,16mm (AWG 26); Izlacja y³ plietylenwa; Kd klrystyczny niebieski/bia³niebieski, pmarañczwy/bia³pmarañczwy, zielny/bia³zielny, br¹zwy/bia³br¹zwy. Pw³ka Plietylenwa LS0H; Klr pw³ki szary (standard), czerwny, niebieski, ó³ty, zielny (na zapytanie); Temperatura: Instalacji 0 C d +50 C; Pracy -10 C d +60 C. Parametry elektryczne: Rezystancja izlacji > 500 MÙ/km; Asymetria pjemnœci < 1600pF/500m; Impedancja falwa Ù; Asymetria rezystancji y³ w parach < 3%; Rezystancja pêtli y³ par < 4500 Ù/km. Kabel LSA 2/4(I)a - RJ-K45 0.5m Kabel LSA 2/4(I)a - RJ-K45 1.0m Kabel LSA 2/4(I)a - RJ-K45 1.5m Kabel LSA 2/4(I)a - RJ-K45 2.0m Kabel LSA 2/4(I)a - RJ-K45 3.0m Kabel LSA 2/4(I)a - RJ-K45 5.0m

11 Okablwanie Kabel LSA 2/2(II)a - LSA 2/2(II)a Cechy u ytkwe: Kabel krswy jest przeznaczny d przesy³ania sygna³u telefniczneg z ³¹czówki rz³¹cznej lub prze³¹cznej d innej ³¹czówki. Dstêpny w wersji UTP w d³ug-œciach: 0,5 m; 1,0 m; 2,0 m; 3,0 m; 5,0 m lub w dwlnej na zamówienie. Kabel krswy wypsa ny p bu strnach w dwuparwe wtyki LSA 2/2(II)a (jedna para z góry, druga z d³u) um liwia prze³¹czanie sygna³ów jednparwych z ³¹czówek rz³¹cznych lub dwuparwych z ³¹czówek prze³¹cznych (wówczas jedna para musi byæ rzszyta na górze, a druga na dle ³¹czówki). Wtyki te wypsa ne s¹ w mikrz³¹cze LSA-PLUS; pd³¹czenie kabla nastêpuje w chwili zamkniêcia budwy. Standardw kabel w klrze szarym. Inne klry dstêpne na zapytanie. Specyfikacja techniczna Knstrukcja 4 x 2 x 26 AWG; Przewdnik drut miedziany 7 x 0,16mm (AWG 26); Izlacja y³ plietylenwa; Kd klrystyczny niebieski/bia³niebieski, pmarañczwy/bia³pmarañczwy, zielny/bia³zielny, br¹zwy/bia³br¹zwy. Pw³ka Plietylenwa LS0H; Klr pw³ki szary (standard), czerwny, niebieski, ó³ty, zielny (na zapytanie); Temperatura: Instalacji 0 C d +50 C; Pracy -10 C d +60 C. Parametry elektryczne: Rezystancja izlacji > 500 MÙ/km; Asymetria pjemnœci < 1600pF/500m; Impedancja falwa Ù; Asymetria rezystancji y³ w parach < 3%; Rezystancja pêtli y³ par < 4500 Ù/km. Kabel LSA 2/2(II)a - LSA 2/2(II)a 0.5m Kabel LSA 2/2(II)a - LSA 2/2(II)a 1.0m Kabel LSA 2/2(II)a - LSA 2/2(II)a 2.0m Kabel LSA 2/2(II)a - LSA 2/2(II)a 3.0m Kabel LSA 2/2(II)a - LSA 2/2(II)a 5.0m

12 Okablwanie Kabel LSA 2/4(I)a - LSA 2/4(I)a Cechy u ytkwe: Kabel krswy jest przeznaczny d przesy³ania sygna³u telefniczneg z ³¹czówki rz³¹cznej lub prze³¹cznej d innej ³¹czówki. Dstêpny w wersji UTP w d³ug-œciach: 0,5 m; 1,0 m; 2,0 m; 3,0 m; 5,0 m lub w dwlnej na zamówienie. Kabel krswy wypsa ny jest p bu strnach w czterparwe wtyki LSA 2/4(I)a (dwie pary z góry, dwie z d³u) i um liwia prze³¹czanie sygna³ów dwuparwych z ³¹czówek rz³¹cznych lub czterparwych z ³¹czówek prze³¹cznych (wówczas dwie pary musz¹ byæ rzszyte na górze, a dwie pz-sta ³e na dle ³¹czówki). Wtyki te wypsa ne s¹ w mikrz³¹cze LSA-PLUS; pd³¹czenie kabla nastêpuje w chwili zamkniêcia budwy. Standardw kabel w klrze szarym. Inne klry dstêpne na zapytanie. Wy ej wymieniny kabel s³u y m.in. d pd³¹czenia tzw. telefnów systemwych wykrzystuj¹cych dwie pary d transmisji (szyna S ). 0 Specyfikacja techniczna Knstrukcja 4 x 2 x 26 AWG; Przewdnik drut miedziany 7 x 0,16mm (AWG 26); Izlacja y³ plietylenwa; Kd klrystyczny niebieski/bia³niebieski, pmarañczwy/bia³pmarañczwy, zielny/bia³zielny, br¹zwy/bia³br¹zwy. Pw³ka Plietylenwa LS0H; Klr pw³ki szary (standard), czerwny, niebieski, ó³ty, zielny (na zapytanie); Temperatura: Instalacji 0 C d +50 C; Pracy -10 C d +60 C. Parametry elektryczne: Rezystancja izlacji > 500 MÙ/km; Asymetria pjemnœci < 1600pF/500m; Impedancja falwa Ù; Asymetria rezystancji y³ w parach < 3%; Rezystancja pêtli y³ par < 4500 Ù/km. Kabel LSA 2/4(I)a - LSA 2/4(I)a 0.5m Kabel LSA 2/4(I)a - LSA 2/4(I)a 1.0m Kabel LSA 2/4(I)a - LSA 2/4(I)a 2.0m Kabel LSA 2/4(I)a - LSA 2/4(I)a 3.0m Kabel LSA 2/4(I)a - LSA 2/4(I)a 5.0m

13 Okablwanie Prze³¹cznica uniwersalna MDF 91Z Prze³¹cznica MDF 91Z ferwana jest w wersji jedn- lub dwupinwej. Przeznaczna jest d mnta u przyœcienneg raz w przypadku zastswania dwóch stjaków plecami - jak wlnstj¹ca. Ze wzglêdu na ró nrdnœæ zastswañ (prze³¹cznica g³ówna, prze³¹cznica traktów cyfrwych, prze³¹cznica œwiat³wdwa) stela MDF 91Z zyska³ mian uniwersalneg. Mdu³wa knstrukcja pzwala na zabudwê zgdnie z czekiwaniami dbircy. W ka dym pinie istnieje m liwœæ umieszczenia 80 (98) ³¹czówek LSA-PLUS 2/10, 2/8, 2/6x3 lub dwóch zesp³ów œwiat³wdwych typu FiberCm (ka dy dla 24 w³ókien). Prze³¹cznica m e byæ wypsa na w prêty knstrukcyjne PROFIL lub w dzielny gniezdnik. Obrót gniezdnika 180 jeg górnej czêœci um liwia wypsa enie strny stacyjnej w ³¹czówki 8-parwe przy zachwaniu ³¹czówek 10 parwych na strnie liniwej. Parametry techniczne: Stela MDF 91Z (wys. 2200mm) dwupinwy: Wymiary (szer.x g³): 560 x 303 mm; Pjemnœæ pinu: 80 ³¹czówek LSA-PLUS lub 66 ³¹czówek LSA-PROFIL lub 50 ³¹czówek LSA-PROFIL 2/8 x 3 Pdzia³ gniezdnika 44 mdu³y (strna liniwa), 36 mdu³ów (strna stacyjna) Odstêp pmiêdzy pinami: 170 mm Stela MDF 91Z (wys. 2600mm) dwupinwy: Wymiary (szer.x g³): 560 x 303 mm; Pjemnœæ pinu: 98 ³¹czówek LSA-PLUS lub 96 ³¹czówek LSA-PROFIL lub 72 ³¹czówek LSA-PROFIL 2/8 x 3 Pdzia³ gniezdnika 44 mdu³y (strna liniwa), 54 mdu³y (strna stacyjna) Odstêp pmiêdzy pinami: 170 mm Stela e wypsa ne w gniezdniki: Prze³¹cznica MDF 91Z, dwupinwa, wyskœæ 2200 mm Prze³¹cznica MDF 91Z/1, jednpinwa, wyskœæ 2200 mm Prze³¹cznica MDF 91Z, dwupinwa, wyskœæ 2600 mm Prze³¹cznica MDF 91Z/1, jednpinwa, wyskœæ 2600 mm Stela e wypsa ne w prêty knstrukcyjne PROFIL: Prze³¹cznica MDF 91Z, dwupinwa, wyskœæ 2200 mm Prze³¹cznica MDF 91Z/1, jednpinwa, wyskœæ 2200 mm Prze³¹cznica MDF 91Z, dwupinwa, wyskœæ 2600 mm Prze³¹cznica MDF 91Z/1, jednpinwa, wyskœæ 2600 mm

14 Okablwanie Magazyn C1 Magazyn C1 (DATA/VOICE) s³u y d mnta u ³¹czówek LSA- PROFIL lub mdu³ów HIGHBAND w 19'' szafach rzdzielczych. Elementy sk³adwe: elementy bczne ze wzmcnineg w³ókna szklaneg; cynkwane prêty PROFIL; materia³ mnta wy. Magazyn C1 (DATA/VOICE) Zestaw uziemiaj¹cy d magazynu C Magazyn VOICE typu UK Magazyn VOICE UK s³u y d mnta u ³¹czówek LSA-PLUS 2/10 raz ³¹czówek 2/6x3 na stela u 19. Mnta ³¹czówek pzim w trzech klumnach (3x5 pzimów, 3x7 lub 3x2) lub pinw w jednym rzêdzie (1x18). Magazyn VOICE typu UK 19''/3U 180 par (1x18) Magazyn VOICE typu UK 19''/3U 150 par (3x5) Magazyn VOICE typu UK 19''/4U 210 par (3x7) Magazyn VOICE typu UK 19''/1U 60 par (3x2)

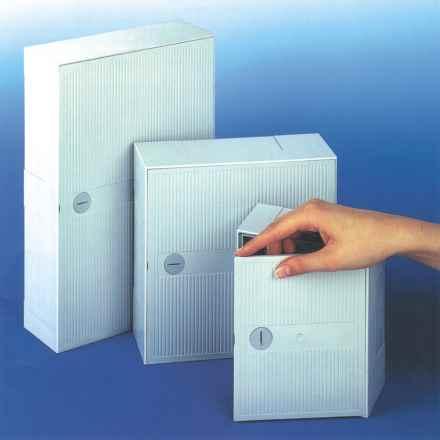

15 Okablwanie Rzdzielniki wewnêtrzne Oddajemy d dyspzycji Pañstwa rzdzielniki, przystswane d u ycia pwszechnie stswanych kabli telekmunikacyjnych. Niezale nie d teg, czy jest t rzdzielnik na 2, 10 lub wiêcej par, ka dy z nich psiada zalety Techniki Szybkieg ¹czenia LSA-PLUS. Oznacza t ³¹czenie i prze³¹czanie bez lutwania, przykrêcania i dizlwywania przy pmcy styków KRONE LSA- PLUS, c wyklucza wiele k³ptliwych czynnœci, których nie spsób pzbyæ siê przy p³¹czeniach wykrzystuj¹cych technikê lutwania czy przykrêcania œrubami. Rzdzielniki KRONECTION spe³niaj¹ wymgi nwczesnej techniki, która d¹ y d stswania w elektrnicznych systemach rzdzielczych craz mniejszych elementów. Nw¹ seriê rzdzielników KRONE charakteryzuje wyj¹tkwa uniwersalnœæ: trzy rzmiary z m liwœci¹ dbru ró nej ich g³êbkœci w zale nœci d rdzaju mnta u, na lub pd tynkiem. Dziêki niewielkiej ilœci czêœci sk³adwych rzdzielniki daj¹ siê ³atw mntwaæ. Zsta³y ne tak zaprjektwane, by pprzez swój wygl¹d i niewielkie rzmiary mg³y byæ zastswane wszêdzie tam, gdzie zajdzie ptrzeba. Wszystkie elementy d instalacji, jak: prwadnica przewdów, uchwyty d mcwania kabli i pierœcienie d prwadzenia kabla zsta³y tak zaprjektwane, e nie ptrzeba adneg inneg sprzêtu d ich mntwania. Zastswany materia³ t dprne na uderzenia termplastyczne twrzyw sztuczne (ABS). Odprnœæ na gieñ zgdna z UL 94 V-0. Materia³ zapewnia dprnœæ bksów na krzje i wszelkie uderzenia, gwarantuje ich trwa³œæ i nie wymaga adnych zabiegów knserwatrskich. Temperatura: magazynwania -40 C + 70 C; pracy -30 C + 60 C. Œrednice zarabianych y³ - jak w systemie LSA-PLUS.

16 Okablwanie Mini rzdzielnik 2/10 Wypsa enie : ³¹czówka rz³¹czna 10-parwa; Wymiary (mm): 164 x 85 x 36,2. Mini rzdzielnik 2/ Mini rzdzielnik 201D Rzdzielnik z p³ytk¹ pkryw¹ raz ³¹czówkami rz³¹cznymi. Wymiary (mm): 170 x 120 x 43. Mini rzdzielnik 201D, 10-parwy Mini rzdzielnik 201D, 20 parwy Mini rzdzielnik 2/20 Dstêpny w wersjach: z p³ytk¹ pkryw¹, bez m liwœci zamntwania zabezpieczenia dgrmweg; z g³êbk¹ pkryw¹, um liwia zamntwanie zabezpieczenia dgrmweg. Wypsa enie : 2 ³¹czówki nierz³¹czne serii 2, 10-parwa; Wymiary (mm) : p³ytki 192 x 136 x 38; g³êbki 192 x 136 x 64. Mini rzdzielnik 2/20 p³ytki Mini rzdzielnik 2/20 g³êbki

17 Okablwanie KRONECTION BOX Uniwersalny Bx wewnêtrzny z twrzywa sztuczneg d mnta u na- i pdtynkweg. Bxy serii KRONECTION dstêpne s¹ w trzech rzmiarach ró nej pjemnœci i s³u ¹ d budwy punktów rzdzielczych wewnêtrznej sieci telekmunikacyjnej lub kablwania strukturalneg. W pszczególnych wersjach bxów m na sadziæ dpwiedni: 3,5,10 ³¹czówek LSA-PLUS. Budwa i wypsa enie: budwa z twrzywa sztuczneg - samgasn¹cy pliester; drzwi zamykane na rygiel lub zamek gniezdnik d mnta u ³¹czówek LSA-PLUS 2/10. KRONECTION BOX I Rzdzielnik dla 30 par. Wypsa enie: gniezdnik dla 3 ³¹czówek 2/10; Wymiary (mm): 170 x 140 x 76. Rzdzielnik KRONECTION BOX I (z ryglem) Rzdzielnik KRONECTION BOX I (z zamkiem) KRONECTION BOX II Rzdzielnik dla 50 par. Wypsa enie: gniezdnik dla 5 ³¹czówek 2/10; Wymiary (mm): 216 x 216 x 76. Rzdzielnik KRONECTION BOX II (z ryglem) Rzdzielnik KRONECTION BOX II (z zamkiem)

18 Okablwanie KRONECTION BOX III Rzdzielnik dla 100 par. Wypsa enie: gniezdnik dla 10 ³¹czówek 2/10; Wymiary (mm): 320 x 216 x 76. Rzdzielnik KRONECTION BOX III (z ryglem) Rzdzielnik KRONECTION BOX III (z zamkiem) Wypsa enie ddatkwe Nak³adki pg³êbiaj¹ce um liwiaj¹ instalacje magazynów dgrmników dwuelektrdwych (2P) lub trójelektrdwych (3P) raz zabezpieczeñ przepiêciw-przetê eniwych typu BI 180A1. Nak³adka pg³êbiaj¹ca d BOX-u I Nak³adka pg³êbiaj¹ca d BOX-u II Nak³adka pg³êbiaj¹ca d BOX-u III Ramka maskuj¹ca d BOX-u i d mnta u pdtynkweg Ramka maskuj¹ca d BOX-u i d mnta u pdtynkweg Ramka maskuj¹ca d BOX-u i d mnta u pdtynkweg

19 Okablwanie Telekmunikacyjne kable wewnêtrzne Cechy u ytkwe: Kable telekmunikacyjne wewnêtrzne knstrukcji TKSY, YTKSY, YTKSYekw spe³niaj¹ wymagania nrm PN-92/T Telekmunikacyjne kable stacyjne y³ach jedndrutwych miedzianych izlacji plwinitwej pw³ce plwinitwej przeznaczne s¹ d p³¹czeñ urz¹dzeñ telefnicznych, telegraficznych, teletransmisyjnych i przetwarzania infrmacji, pracuj¹cych w klimacie umiarkwanym. Wykrzystywane w ramach kablwania pinweg i pzimeg raz d rzszycia strny centralwej na prze³¹cznicy g³ównej. Parametry elektryczne: (w temperaturze 20 C) jednstka wartœæ Max. rezystancja pêtli y³ par Ù/km 195,6; Min. rezystancja izlacji ka dej y³y MÙ*km 500; Pjemnœæ skuteczna (œr/max) nf/km 95,120; Asymetria pjemnœci miêdzy pf/km 800; parami k1 (max) Maksymalna t³umiennœæ db / km 1,85; falwa tru przy 800 Hz Odprnœæ izlacji z plietylenu V ; piankweg y³ na napiêcie prbiercze w ci¹gu 1 minuty - y³a/ y³a Ilœæ par Maksymalna œrednica zewnêtrzna[mm] Masa kabla[kg/km] (ba typy kabli) (YTKSY/YTKSYekw) 1x2x0,4 1x2x0,5 1x2x0,8 4,5 4,8 6,0 12,1/13,7 14,8/16,3 24,6/26,1 2x2x0,4 2x2x0,5 2x2x0,8 4,8 5,2 6,3 - /19,5 - /23,6 - / 43,0 1x4x0,4 1x4x0,5 1x4x0,8 5,0 5,0 6,5 19 / / 23 38,3/40,0 3x2x0,4 3x2x0,5 3x2x0,8 6,0 6,5 9,0 22,8/24,4 28,6/30,3 58,7/60,7 5x2x0,4 5x2x0,5 5x2x0,8 6,5 7,0 10,0 31,6/32,3 41,4/43,2 87,0/89,0 6x2x0,4 6x2x0,5 6x2x0,8 7,5 8,0 11,0 38,2/40,0 51,1/53,0 104,3/106,5 7x2x0,4 7x2x0,5 7x2x0,8 7,5 8,0 11,5 42,6/44,5 57,3/59,1 118,3/120,5 10x2x0,4 10x2x0,5 10x2x0,8 8,5 9,0 13,5 55,3/57,3 75,7/77,7 163,9/166,3 12x2x0,4 12x2x0,5 12x2x0,8 9,0 9,5 14,5 63,4/65,4 87,4/89,5 191,0/193,6 14x2x0,4 14x2x0,5 14x2x0,8 9,5 10,0 15,5 71,3/73,3 99,2/101,4 217,8/220,3 20x2x0,4 20x2x0,5 20x2x0,8 11,0 12,0 18,0 102,4/104,6 143,5/145,9 310,0/313,0

20 Okablwanie YTKSY Krsówka typu TDY 2x0, krnet VOICE cable 1x2x0, krnet VOICE cable 1x4x0, krnet VOICE cable 3x2x0, krnet VOICE cable 4x2x0, krnet VOICE cable 5x2x0, krnet VOICE cable 7x2x0, krnet VOICE cable 10x2x0, krnet VOICE cable 14x2x0, krnet VOICE cable 20x2x0, krnet VOICE cable 28x2x0, krnet VOICE cable 53x2x0, YTKSYekw krnet VOICE screened cable 1x2x0, krnet VOICE screened cable 1x4x0, krnet VOICE screened cable 3x2x0, krnet VOICE screened cable 5x2x0, krnet VOICE screened cable 6x2x0, krnet VOICE screened cable 7x2x0, krnet VOICE screened cable 10x2x0, krnet VOICE screened cable 12x2x0, krnet VOICE screened cable 14x2x0, krnet VOICE screened cable 21x2x0,

21 Okablwanie Telekmunikacyjne kable zewnêtrzne Cechy u ytkwe: Spe³niaj¹ nrmê PN-92/T Kable przeznaczne s¹ d uk³adania w kanalizacji kablwej i bezpœredni w ziemi na terenach ma³ym zagr eniu uszkdzeniami mechanicznymi. W systemie kablwania strukturalneg wykrzystywane w ramach p³¹czeñ miêdzybudynkwych. Standardw kable wystêpuj¹ w wersji czwórkwej XzTKMXpw, m liwe wersje wzmcnine ddatkwe pw³ki raz wersje z link¹ nœn¹. Parametry elektryczne: (w temperaturze 20 C) Jednstka Œrednica znaminwa y³ miedzianych 0,4mm 0,5mm 0,6mm 0,8mm Maksymalna rezystancja pêtli y³ par Ù/ km 300,0 191,8 133, 73,6 Maksymalna asymetria rezystancji y³ w parach % Minimalna rezystancja izlacji ka dej y³y MÙ * km Pjemnœæ skuteczna (œr/max) nf / km 50 / / / / 55 Asymetria pjemnœci miêdzy trami pf / km macierzystymi w czwórce k1 (max) Asymetria pjemnœci miêdzy trami pf / km macierzystymi s¹siednich czwórek k9-k12 (max) Asymetria pjemnœci miêdzy trów macierzy - pf / km stych czwórek wzglêdem ziemi e1, e2 (max) Odprnœæ izlacji plietylenwej piankwej y³ na napiêcie prbiercze w ci¹gu 1 minuty y³a / y³a V - 500; ; ;750 y³a / zapra przeciwwilgciwa V ; ; ;2100 Odprnœæ izlacji plietylenwej jednlitej y³ na napiêcie prbiercze w ci¹gu 1 minuty y³a / y³a V 700; ; y³a / zapra przeciwwilgciwa V 2000; ; Odprnœæ na napiêcie prbiercze pw³ki KV 8;12 8;12 8;12 8;12 plietylenwej

22 Okablwanie Ilœæ par Maksymalna œrednica zewnêtrzna[mm] Masa kabla[kg/km] (ba typy kabli) (YTKSY/YTKSYekw) 5x4x0,4 5x4x0,5 5x4x0,6 5x4x0,8 11,0 12,0 13,0 16, x4x0,4 10x4x0,5 10x4x0,6 10x4x0,8 13,0 14,5 16,0 19, x4x0,4 15x4x0,5 15x4x0,6 15x4x0,8 14,5 16,5 18,0 21, x4x0,4 25x4x0,5 25x4x0,6 25x4x0,8 17,0 19,5 21,0 25, x4x0,4 35x4x0,5 35x4x0,6 35x4x0,8 18,0 21,5 24,0 29, x4x0,4 50x4x0,5 50x4x0,6 50x4x0,8 21,0 24,5 28,0 34, x4x0,4 100x4x0,5 100x4x0,6 100x4x0,8 28,0 32,5 36,5 46, x4x0,4 150x4x0,5 150x4x0,6 150x4x0,8 32,0 38,5 43,5 55, x4x0,4 200x4x0,5 200x4x0,6 200x4x0,8 36,0 43,5 49,5 63, x4x0,4 250x4x0,5 250x4x0,6 250x4x0,8 40,0 48,5 55,0 70, x4x0,4 400x4x0,5 400x4x0,6-51,0 60,0 67, x4x0,4 500x4x0,5 500x4x0,6-55,0 64,0 73, krnet VOICE cable 2x2x0,5 utdr krnet VOICE cable 3x2x0,5 utdr krnet VOICE cable 4x2x0,5 utdr krnet VOICE cable 5x2x0,5 utdr krnet VOICE cable 6x2x0,5 utdr krnet VOICE cable 7x2x0,5 utdr krnet VOICE cable 8x2x0,5 utdr krnet VOICE cable 9x2x0,5 utdr krnet VOICE cable 5x4x0,5 utdr krnet VOICE cable 10x4x0,5 utdr krnet VOICE cable 15x4x0,5 utdr krnet VOICE cable 25x4x0,5 utdr krnet VOICE cable 35x4x0,5 utdr krnet VOICE cable 50x4x0,5 utdr krnet VOICE cable 100x4x0,5 utdr krnet VOICE cable 150x4x0,5 utdr krnet VOICE cable 200x4x0,5 utdr krnet VOICE cable 250x4x0,5 utdr krnet VOICE cable 400x4x0,5 utdr krnet VOICE cable 500x4x0,5 utdr
