1 Podzielnik kosztów ogrzewania doprimo 3 radio net ista PL

2 Plan 1. Opis 2. Budowa 3. Dane techniczne 4. Korzyści Slajd 2

3 Plan 1. Opis 2. Budowa 3. Dane techniczne 4. Korzyści Slajd 3

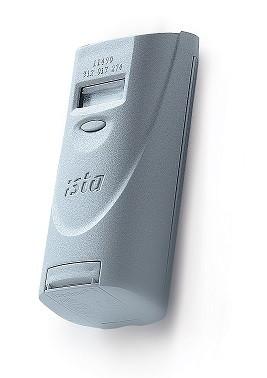

4 doprimo 3 radio net elektroniczny nagrzejnikowy podzielnik kosztów ogrzewania pracuje w technice dwuczujnikowej (standard) lub jednoczujnikowej wyposażony w skalę jednostkową (standard) lub produktową zapamiętuje wskazania z końca ostatnich 12 miesięcy i 2 ostatnich okresów rozliczeniowych slajd 4

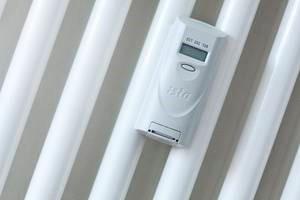

5 doprimo 3 radio net zasilany baterią o żywotności 10 lat + 1 rok rezerwy + 1 rok magazynowania wyposażony w zintegrowany moduł komunikacji radiowej zgodny z normą EN 834 zgodny z Dyrektywą 1999/5/WE posiada znak CE posiada atest PZH slajd 5

6 doprimo 3 radio net opis działania doprimo 3 radio net jest podzielnikiem dwuczujnikowym: jeden czujnik mierzy temperaturę powierzchni grzejnika drugi czujnik mierzy temperaturę panującą w pomieszczeniu procesor znajdujący się wewnątrz podzielnika oblicza różnice tych temperatur oraz mierzy czas, przez który ta różnica się utrzymywała zgodnie z zapisanym w pamięci algorytmem procesor nalicza bezwymiarowe jednostki, proporcjonalne do wielkości różnicy temperatur i czasu jej trwania naliczone jednostki są podstawą do obliczenia w systemie rozliczeniowym udziału grzejnika w całkowitych kosztach ogrzewania budynku slajd 6

7 Plan 1. Opis 2. Budowa 3. Dane techniczne 4. Korzyści Slajd 7

8 Budowa podzielnika elektronicznego obudowa część górna plomba uchwyt wyświetlacza wyświetlacz guma przewodząca wyświetlacza elektronika obudowa część dolna Slajd 8

9 Plan 1. Opis 2. Budowa 3. Dane techniczne 4. Korzyści Slajd 9

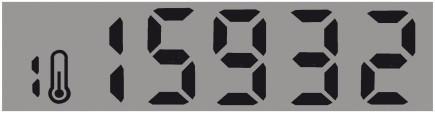

10 doprimo 3 radio net pętla wskazań skala jednostkowa skala produktowa wskazanie aktualne (tu: tryb 2- czujnikowy) wartość na koniec ostatniego okresu rozliczeniowego wartość skali wskazania naprzemiennie co 2 sek. wskazanie w trybie jednoczujnikowym: slajd 10

11 doprimo 3 radio net zasilanie wymiary w mm (wys. x szer. x gł.) miejsce montażu metoda montażu bateria litowa 3V o żywotności 10 lat 92,3 x 40,2 x 29,1 (urządzenie kompaktowe) 190,2 x 51,6 x 31,6 (urządzenie z czujnikiem zdalnym/ obudowa) 45 x 12 x 12 (urządzenie z czujnikiem zdalnym/ czujnik) z reguły pośrodku grzejnika, na 75% jego wysokości przez skręcanie, spawanie lub klejenie Transmisja radiowa częstotliwość moc nadajnika rodzaj transmisji czas trwania transmisji 868 MHz < 10 mw dwukierunkowa < 40 ms slajd 11

12 doprimo 3 radio net warunek rozpoczęcia naliczania rodzaj pracy rozpoznanie sezonu grzewczego Δt > 4,5 K (temperatura powierzchni grzejnika temperatura pomieszczenia) 2- czujnikowy; automatyczne przełączenie w tryb 1- czujnikowy przy tl > 25 C lato (czerwiec wrzesień): 40 C zima (październik maj): 29 C blokada biegu jałowego temperatura powierzchni grzejnika < 23 C skala zapamiętywane wartości ochrona przed manipulacją stopień ochrony deklarowana zgodność slajd 12 jednostkowa produktowa zużycie na koniec miesiąca (12 wartości w ciągu roku) zużycie na koniec ostatniego okresu rozliczeniowego zużycie na koniec przedostatniego okresu rozliczeniowego przełączenie w tryb 1- czujnikowy przy rozpoznaniu manipulacji rejestracja momentu wystąpienia usterki lub manipulacji IP42 wg EN60529 EN /5/WE 89/336/EWG

13 Plan 1. Opis 2. Budowa 3. Dane techniczne 4. Korzyści Slajd slajd 13

14 doprimo 3 radio net nowoczesny i niezawodny elektroniczny podzielnik kosztów odczyt i serwis wykonywany zdalnie dzięki wstępnie zaprogramowanym warunkom startowym uwzględnia jedynie ciepło emitowane przez grzejnik na którym jest zamontowany brak tzw. naliczania letniego, dzięki wbudowanej funkcji kalendarza Slajd 14

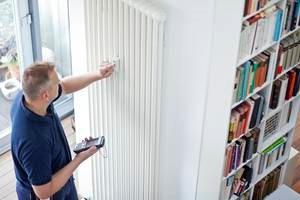

15 doprimo 3 radio net autokontrola - automatyczna, bieżąca, wewnętrzna kontrola układu elektronicznego natychmiastowa reakcja na próby manipulacji prosty i łatwy dostęp do wskazań bieżących i archiwalnych na wyświetlaczu skuteczna plomba mechaniczna pełna kompatybilność (wymiary, szybkość naliczania) z poprzednimi modelami 10- letni okres pracy urządzenia Slajd 15

16 doprimo 3 radio net wewnętrzna pamięć przechowująca dane o zużyciu z końca ostatnich 12 miesięcy oraz 2 okresów rozliczeniowych dwukierunkowa komunikacja radiowa transmisja radiowa odbywająca się wyłącznie na żądanie, co do absolutnego minimum ogranicza tzw. elektrosmog rozpoznanie i rejestracja usterek oraz prób manipulacji możliwość zdalnego przeprogramowania i diagnostyki Slajd 16

17 Slajd 17 Dziękuje za uwagę!
