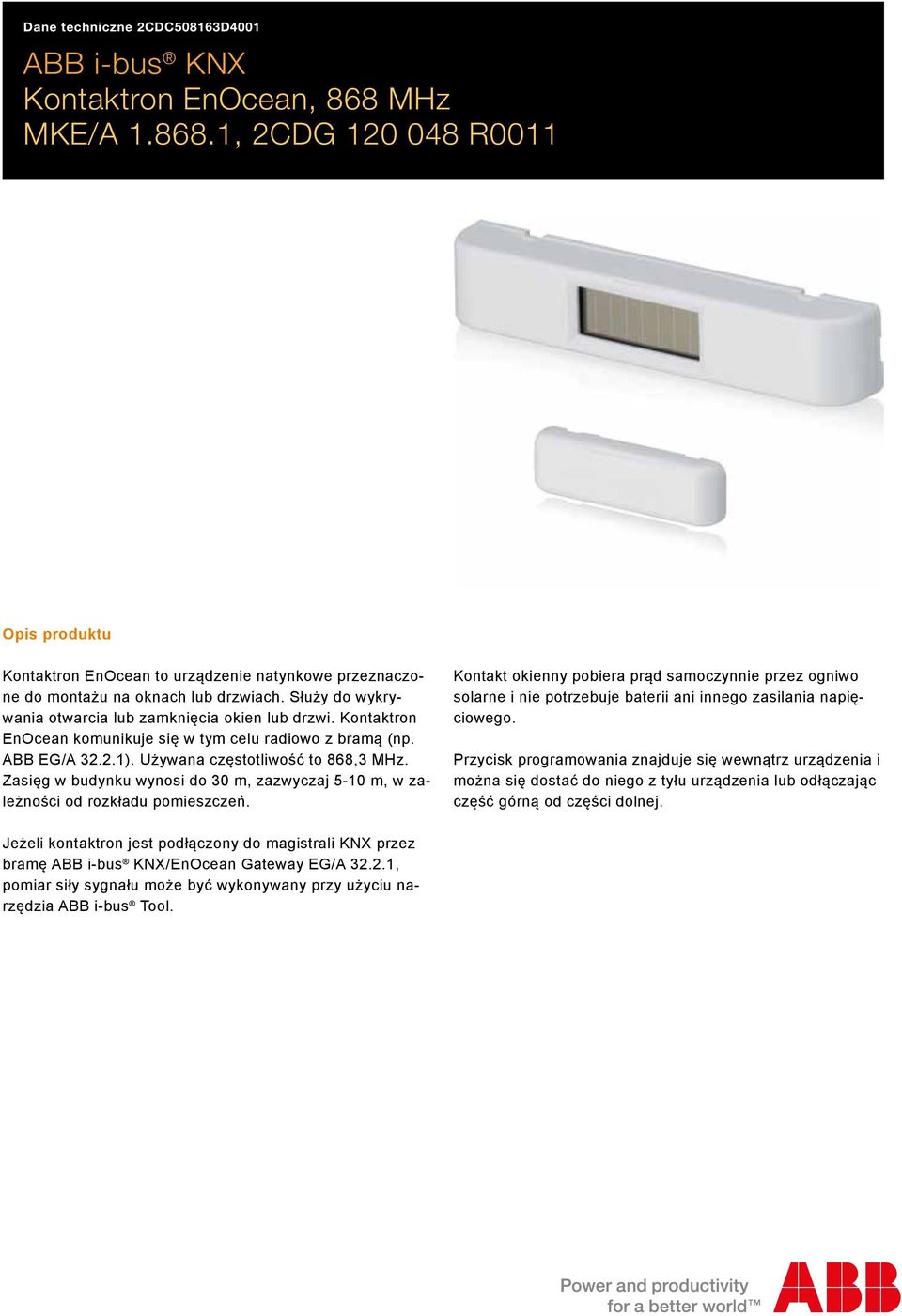

1 Dane techniczne 2CDC508163D4001 ABB i-bus KNX Opis produktu Kontaktron EnOcean to urządzenie natynkowe przeznaczone do montażu na oknach lub drzwiach. Służy do wykrywania otwarcia lub zamknięcia okien lub drzwi. Kontaktron EnOcean komunikuje się w tym celu radiowo z bramą (np. ABB EG/A ). Używana częstotliwość to 868,3 MHz. Zasięg w budynku wynosi do 30 m, zazwyczaj 5-10 m, w zależności od rozkładu pomieszczeń. Kontakt okienny pobiera prąd samoczynnie przez ogniwo solarne i nie potrzebuje baterii ani innego zasilania napięciowego. Przycisk programowania znajduje się wewnątrz urządzenia i można się dostać do niego z tyłu urządzenia lub odłączając część górną od części dolnej. Jeżeli kontaktron jest podłączony do magistrali KNX przez bramę ABB i-bus KNX/EnOcean Gateway EG/A , pomiar siły sygnału może być wykonywany przy użyciu narzędzia ABB i-bus Tool.

2 Dane techniczne Zasilanie Montaż Elementy uruchamiające Elementy wskaźnikowe Antena Częstotliwość EnOcean Equipment Profile (EEP) Zasięg EnOcean Zakres temperatur Przez zintegrowane ogniwo solarne, dodatkowe zasilanie napięciem nie jest wymagane Wymagana jasność luksów Czas pracy w ciemności (w temperaturze 25 C) Ok. 175 godzin; min. 90 godz. (z całkowicie naładowanym akumulatorem i przeciętnie 1 telegr./25 min.) 1 Gotowość do pracy po rozładowaniu akumulatora Zazwyczaj 2,5 min. dla 400 luksów w temp. 25 C Wymagany czas ładowania dla 200 luksów w ciągu 1,8 godz. (ok. 110 min) (+/- 20%) 24 godz. w trybie pracy ciągłej i w temperaturze pokojowej (25 C) Na klej lub przy użyciu śrub (nie zawarte w komplecie) Na ramie drzwiowej/okiennej Odstęp magnesu od modułu nadajnika Mniej niż 5 mm Głowica programująca EnOcean (przycisk Teach In) w module nadajnika, dostęp przez otwór z tyłu dolnej części lub po zdjęciu górnej części z części dolnej Dioda LED wewnątrz Wskaźnik ruchu telegramów Wstępnie zainstalowana antena Helix 868,3 MHz D W pomieszczeniach do 30 m, standardowo 5-10 m zależnie od konstrukcji budynku Praca Magazynowanie Transport 20 C C 20 C C 25 C C Maksymalny czas składowania W całkowitej ciemności 24 miesiące od dostawy Warunki otoczenia Maksymalna wilgotność powietrza 93%, niedopuszczalne wyroszenie Stopień ochrony IP40 Zgodnie z normą DIN EN Stopień zanieczyszczenia 2 Zgodnie z normą DIN EN Pozycja montażowa Dowolna (należy zapewnić wystarczającą ilość światła) Obudowa Wymiary modułu czujnika (wys. x szer. x gł.) Wymiary magnesu (wys. x szer. x gł.) Materiał Kolor 15 x 19 x 110 mm 5 x 10 x 37 mm Tworzywo sztuczne PC/ABS Biały Waga 0,1 kg Zgodność WE Zgodnie z normą EN Zgodność z RoHS Wg RoHS (2011/65/WE) 1 Pełna wydajność zasobnika energii zostaje zazwyczaj osiągnięta po kilkunastu dniach eksploatacji (do 2 tygodni) przy dobrym oświetleniu. Trwałość zmniejsza się wraz z wiekiem produktu w szczególności przy wyższych temperaturach. 2 2CDC508163D4001 MKE/A

3 Rysunek wymiarowy 2CDC F0014 2CDC F0014 Rysunek wymiarowy MKE/A CDC508163D4001 3

4 Montaż 1 Moduł nadajnika 2 Zaznaczenie ułatwiające ustawienie 3 Magnes z obudową 4 Odstęp modułu nadajnika od magnesu (< 5 mm) Montaż Moduł nadajnika mocuje się przy użyciu śrub lub paska klejącego nad oknem lub drzwiami, lub obok nich. W celu dokręcenia należy zdjąć górną część modułu nadajnika z dolnej części. Magnes można przymocować razem z obudową na drzwiach lub oknie. W tym celu ustawić go w prawidłowej pozycji zaznaczonej przez nacięcie obok ogniwa solarnego na module nadajnika. Magnes musi znajdować się możliwie najbliższej tego zaznaczenia. Alternatywnie magnes można wyjąć z obudowy i przymocować w otworze w oknie lub drzwiach. Należy przy tym jednak koniecznie zachować prawidłowy odstęp do modułu nadajnika. Zależnie od materiału wykonania drzwi lub okna moc nadawcza kontaktronu EnOcean może się zmniejszać. Przed ostatecznym montażem należy wykonać pomiar siły sygnału. 4 2CDC508163D4001 MKE/A

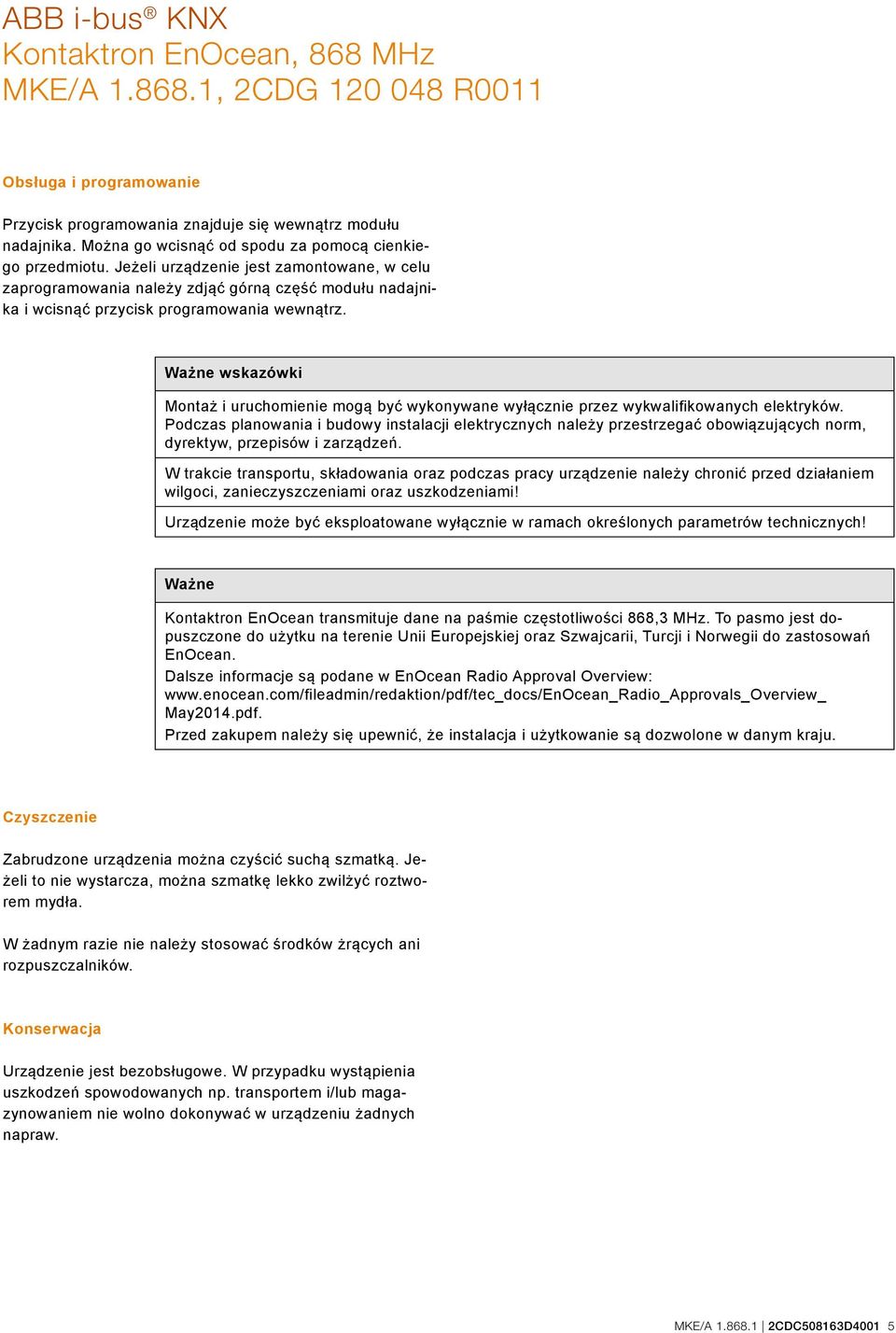

5 Obsługa i programowanie Przycisk programowania znajduje się wewnątrz modułu nadajnika. Można go wcisnąć od spodu za pomocą cienkiego przedmiotu. Jeżeli urządzenie jest zamontowane, w celu zaprogramowania należy zdjąć górną część modułu nadajnika i wcisnąć przycisk programowania wewnątrz. Ważne wskazówki Montaż i uruchomienie mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków. Podczas planowania i budowy instalacji elektrycznych należy przestrzegać obowiązujących norm, dyrektyw, przepisów i zarządzeń. W trakcie transportu, składowania oraz podczas pracy urządzenie należy chronić przed działaniem wilgoci, zanieczyszczeniami oraz uszkodzeniami! Urządzenie może być eksploatowane wyłącznie w ramach określonych parametrów technicznych! Ważne Kontaktron EnOcean transmituje dane na paśmie częstotliwości 868,3 MHz. To pasmo jest dopuszczone do użytku na terenie Unii Europejskiej oraz Szwajcarii, Turcji i Norwegii do zastosowań EnOcean. Dalsze informacje są podane w EnOcean Radio Approval Overview: May2014.pdf. Przed zakupem należy się upewnić, że instalacja i użytkowanie są dozwolone w danym kraju. Czyszczenie Zabrudzone urządzenia można czyścić suchą szmatką. Jeżeli to nie wystarcza, można szmatkę lekko zwilżyć roztworem mydła. W żadnym razie nie należy stosować środków żrących ani rozpuszczalników. Konserwacja Urządzenie jest bezobsługowe. W przypadku wystąpienia uszkodzeń spowodowanych np. transportem i/lub magazynowaniem nie wolno dokonywać w urządzeniu żadnych napraw. MKE/A CDC508163D4001 5

6 Kontakt ABB STOTZ-KONTAKT GmbH Eppelheimer Straße Heidelberg, Niemcy Telefon: +49 (0) (Marketing) +49 (0) (KNX Helpline) Faks: +49 (0) Pozostałe informacje i regionalne osoby kontaktowe: Wskazówka: Zastrzegamy sobie prawo do zmian technicznych produktów oraz zmian w treści tego dokumentu bez wcześniejszego powiadomienia. Przy zamówieniach zastosowanie mają odpowiednio ustalone warunki. ABB AG nie ponosi żadnej odpowiedzialności za ewentualne błędy lub braki w tym dokumencie. Zastrzegamy sobie wszelkie prawa do niniejszego dokumentu oraz zawartych w nim urządzeń oraz zdjęć. Powielanie, udostępnianie osobom trzecim lub wykorzystanie treści, także we fragmentach, jest zabronione bez wcześniejszej pisemnej zgody ABB AG. Druk numer 2CDC508163D4001 (06/2015) Copyright 2015 ABB Wszystkie prawa zastrzeżone
