1 ITRON CIEPŁOMIERZE Ultradźwiękowe ciepłomierze mieszkaniowe i dystrybucyjne

2 GRUPA ITRON Światowy lider w projektowaniu i produkcji liczników i systemów dla: Elektryka Gaz Woda Ciepło

3 Rodzina ultradźwiękowych ciepłomierzy ITRON Ciepłomierze dystrybucyjne rozłączne Ciepłomierze kompaktowe dla małych odbiorców 3

4 Przeliczniki CF 51 i CF 55 IP 64 Ogrzewanie / Chłodzenie / System dualny Zatwierdzenie europejskie MID Zakres różnicy temperatury : (1) K Czujniki Pt500 lub Pt100 2 przewodowe Waga impulsu od 1 do 1000 L / impuls Bateria lub sieć (230VAC) z możliwością zasilania przetwornika Wartości szczytowe z czasem wystąpienia Rejestr alarmów 24 miesięczny rejestr danych do fakturowania Zdalny odczyt : - złącze optyczne standard - moduły komunikacyjne opcjonalnie Ponadto w CF 55 Czujniki Pt500 lub Pt100 2 lub 4 przewodowe Waga impulsu od 1 do 1000 L / impuls lub 1,5 do 300 impulsów / L Energia i objętość nadprogowa ( 2 niezależne progi ) Rejestrator danych ( 6 wielkości do wyboru z 20 )

miesięczny rejestr danych do fakturowania Zdalny odczyt : - złącze optyczne standard - moduły komunikacyjne opcjonalnie Ponadto w CF 55 Czujniki Pt500 lub Pt100 2 lub 4

5 PROGRAM CFCS do konfiguracji i odczytu liczników

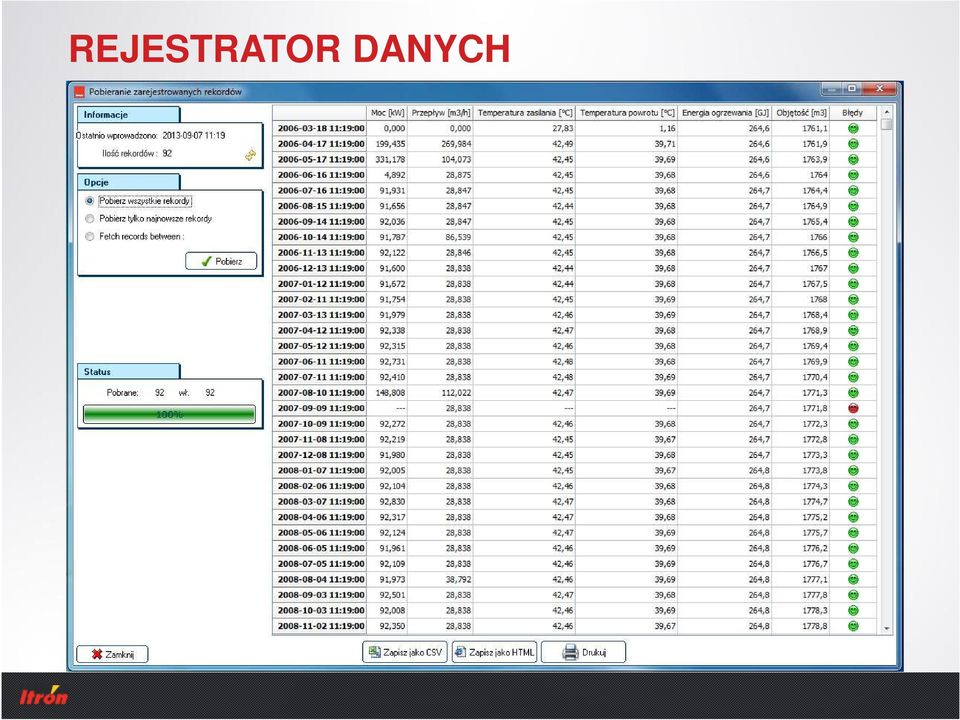

6 REJESTRATOR DANYCH

7 CF ECHO II, CF51, CF55, US ECHO II DN15 DN50 Pełna zgodność z US ECHO II» Wszystkie przeliczniki CF 51, 55 i Echo II rozmawiają z przetwornikiem przepływu i są informowane o wszystkich alarmach, ostrzeżeniach i błędach» Między innymi: Zapowietrzenie Zabrudzenie sond Przekroczenie Q max Przepływ wsteczny

przepływu i są informowane o wszystkich alarmach, ostrzeżeniach i błędach»

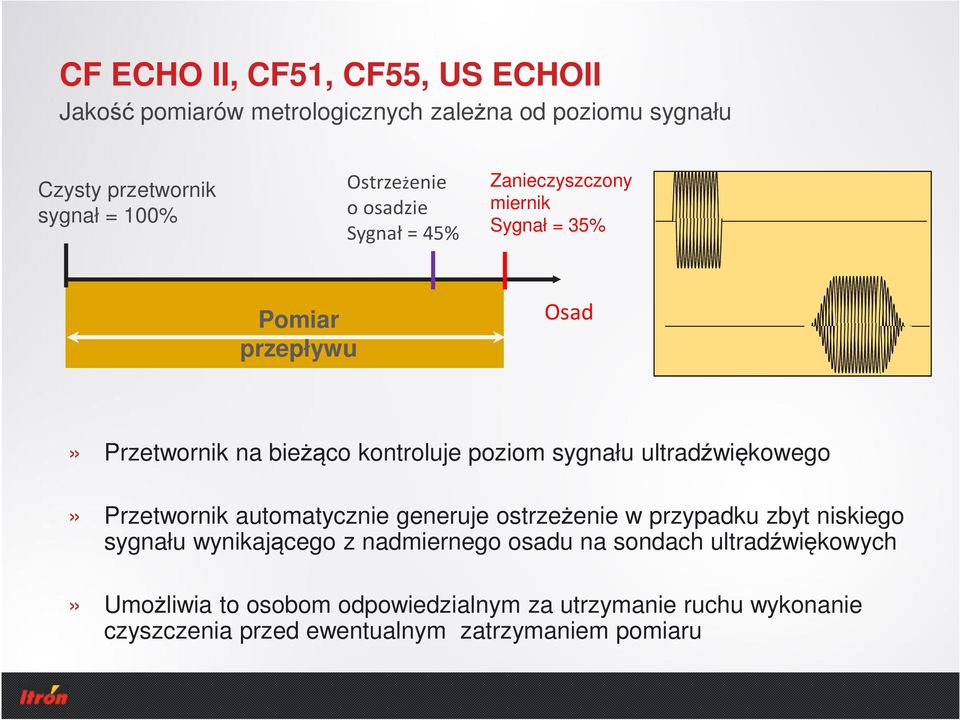

8 CF ECHO II, CF51, CF55, US ECHOII Jakość pomiarów metrologicznych zależna od poziomu sygnału Czysty przetwornik sygnał = 100% Ostrzeżenie o osadzie Sygnał = 45% Zanieczyszczony miernik Sygnał = 35% Pomiar przepływu Osad» Przetwornik na bieżąco kontroluje poziom sygnału ultradźwiękowego» Przetwornik automatycznie generuje ostrzeżenie w przypadku zbyt niskiego sygnału wynikającego z nadmiernego osadu na sondach ultradźwiękowych» Umożliwia to osobom odpowiedzialnym za utrzymanie ruchu wykonanie czyszczenia przed ewentualnym zatrzymaniem pomiaru

sygnału ultradźwiękowego» Przetwornik automatycznie generuje ostrzeżenie w przypadku zbyt niskiego sygnału wynikającego z nadmiernego

9 CF ECHO II, CF51, CF55, US ECHO II DN15 DN50 Zapowietrzony przetwornik przepływu» Prędkość dźwięku: powietrze 343 m/s woda 1440 m/s» Zalecenia montażowe: Przetwornik przepływu może być montowany w rurze w pozycji dowolnej Rurociąg ciepłowniczy powinien być tak ukształtowany, aby uniemożliwić gromadzenie się powietrza przed i w miejscu zamontowania przetwornika. W celu uniknięcia zapowietrzenia nie należy przetwornika montować w pozycji poziomej, sondami skierowanymi w górę lub dół Zalecamy stosowanie odcinak prostego przed przetwornikiem 5xDN Zalecany Sposób montażu

uniemożliwić gromadzenie się powietrza przed i w miejscu zamontowania przetwornika.

10 CF ECHO II, CF51, CF55, US ECHO II DN15 DN50 Przekroczenie maksymalnego przepływu Przepływ q c Zachowanie licznika CF/US ECHO II q p Pomiar czasu przekroczenia [h] q start q i q p q s q c 1/500 1/100 1/ ,2 Zakres metrologiczny = 200 Pełny zakres dynamiczny = 1100 Przepływ

q p Pomiar czasu przekroczenia [h] q start q i q p q s q c 1/500

11 US ECHO II Alarmy sygnalizowane przez przetworniki przepływu» US Echo II posiadają sygnalizację stanu pracy za pośrednictwem migającej diody LED Dioda miga sekwencyjnie w odstępach 15 sekundowych, sygnalizuje:» 1 mignięcie przepływ (prawidłowa praca przetwornika)» 2 mignięcia zapowietrzenie lub uszkodzenie sondy» 3 mignięcia zabrudzone sondy» 4 mignięcia przekroczony przepływ maksymalny» 5 mignięć przepływ wsteczny

sygnalizuje:» 1 mignięcie przepływ (prawidłowa praca przetwornika)» 2 mignięcia zapowietrzenie lub

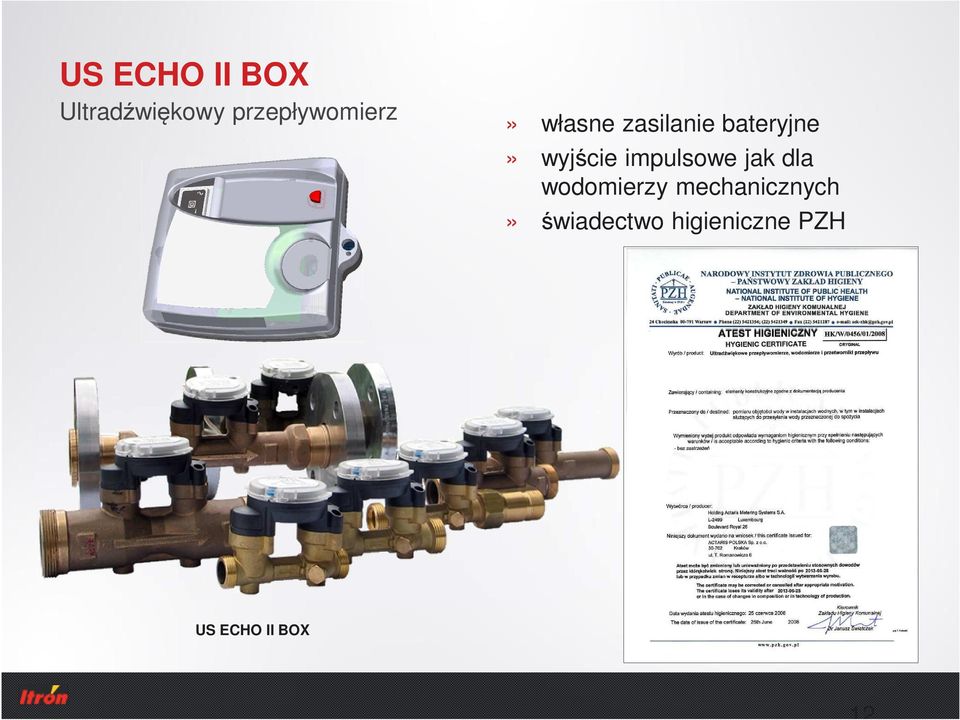

12 US ECHO II BOX Ultradźwiękowy przepływomierz» własne zasilanie bateryjne» wyjście impulsowe jak dla wodomierzy mechanicznych» świadectwo higieniczne PZH US ECHO II BOX 12

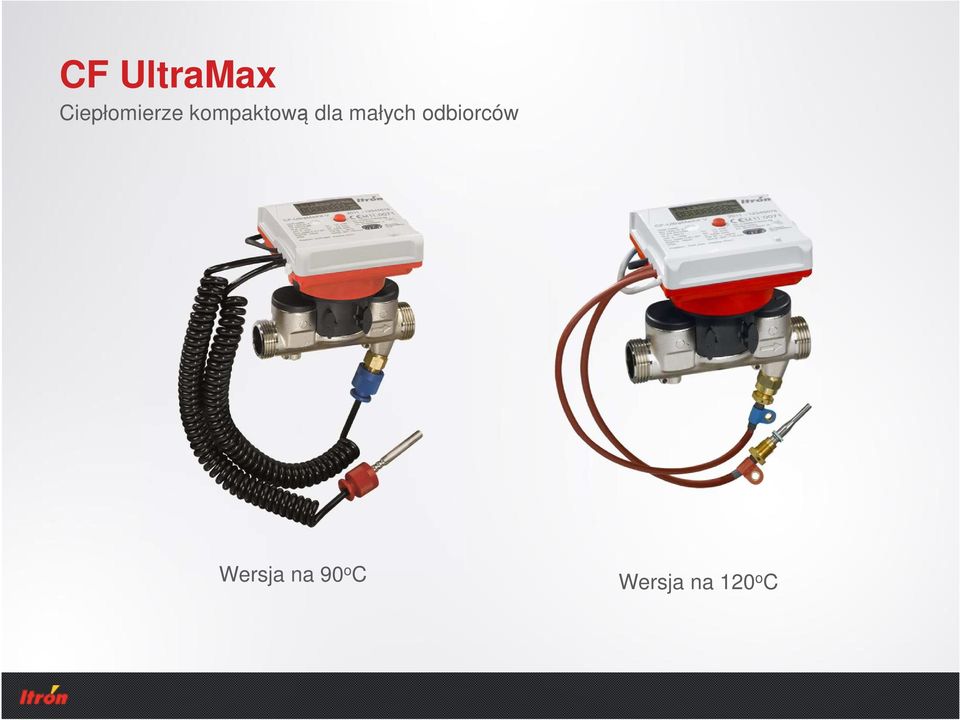

13 CF UltraMax Ciepłomierze kompaktową dla małych odbiorców Wersja na 90 o C Wersja na 120 o C

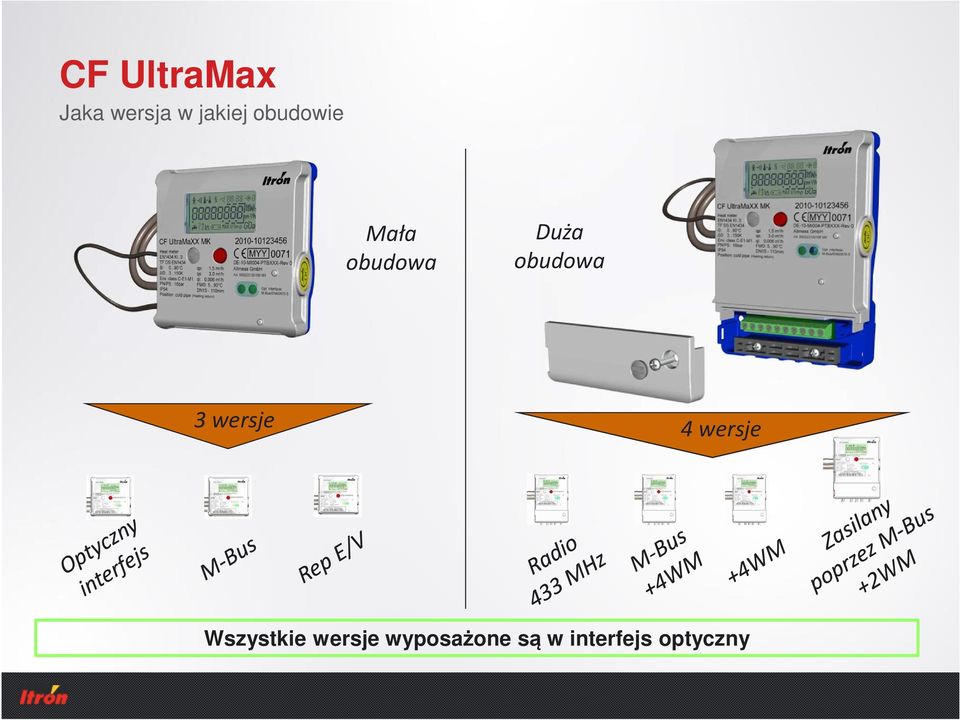

14 CF UltraMax Jaka wersja w jakiej obudowie Mała obudowa Duża obudowa 3 wersje 4wersje Wszystkie wersje wyposażone są w interfejs optyczny

PRZELICZNIKI CF51, CF55, CF ULTRAMAX» CF51 i CF55 oraz CF UltraMax może występować w wersji : ciepłomierz, chłodomierz» Wersja dualna (ciepłomierz/chłodomierz).

15 PRZELICZNIKI CF51, CF55, CF ULTRAMAX» CF51 i CF55 oraz CF UltraMax może występować w wersji : ciepłomierz, chłodomierz» Wersja dualna (ciepłomierz/chłodomierz). Dwa niezależne indeksy Energii Automatyczne przełączenie pomiędzy pomiarem ciepła i chłodu: - Pomiar ciepła występuje gdy Tz > 25 C oraz T > 0,5 C - Pomiar chłodu występuje gdy Tz < 25 C oraz T < -0,5 C Temperatura zasilania [ C] Pomiar Ciepła: Tz > 25 C Równocześnie T > 0,5K Wersja Dualna Temperatura zasilania 25 C Pomiar chłodu: Tz < 25 C T < -0,5K T [K]

Dwa niezależne indeksy Energii Automatyczne przełączenie pomiędzy pomiarem ciepła i chłodu: - Pomiar ciepła występuje gdy Tz > 25

16 CF UltraMax Podstawowe dane techniczne» Przelicznik (Ciepłomierz, Chłodomierz, Wersja dualna Zakres pomiaru temperatury: C / T (1) K może być ograniczone zastosowanymi czujnikami temperatury Jednostka energii w GJ, MWh, kwh, (8 cyfrowy wyświetlacz) Czujniki temperatury Pt 500 IP 54» Przetwornik przepływu Pomiar objętości ultradźwiękowy Maksymalna temperatura pracy ciągłej 90 C /100 C i 120 C/130 C DN15, q p = 1,5 m 3 /h długość zabudowy 110mm, G ¾ DN20, q p = 2,5 m 3 /h długość zabudowy 130mm, G 1 Zakres pomiarowy dla q p = 1,5 m 3 /h / DN15 obejmuje trzy zakresy q p = 0,6; 1; 1,5 m 3 /h tzw. 3 w 1 q p = 1,5 m 3 /h, 2 l/h 3,3 m 3 /h q p = 2,5 m 3 /h, 5 l/h 5,5 m 3 /h Długość kabla przetwornika przepływu 0,5 m 2 klasa metrologiczna IP 67» Czujniki temperatury Pt 500 ITRON

ultradźwiękowy Maksymalna temperatura pracy ciągłej 90 C /100 C i 120 C/130 C DN15, q p = 1,5 m 3 /h długość zabudowy 110mm, G ¾ DN20, q p = 2,5 m 3 /h długość zabudowy 130mm, G 1 Zakres pomiarowy

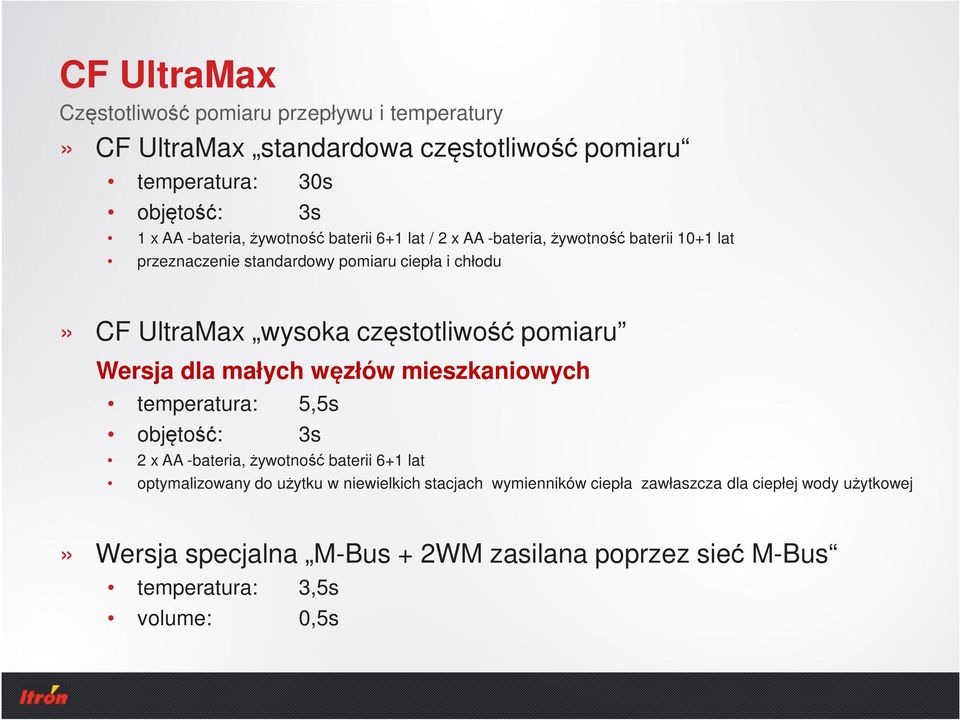

17 CF UltraMax Częstotliwość pomiaru przepływu i temperatury» CF UltraMax standardowa częstotliwość pomiaru temperatura: 30s objętość: 3s 1 x AA -bateria, żywotność baterii 6+1 lat / 2 x AA -bateria, żywotność baterii 10+1 lat przeznaczenie standardowy pomiaru ciepła i chłodu» CF UltraMax wysoka częstotliwość pomiaru Wersja dla małych węzłów mieszkaniowych temperatura: 5,5s objętość: 3s 2 x AA -bateria, żywotność baterii 6+1 lat optymalizowany do użytku w niewielkich stacjach wymienników ciepła zawłaszcza dla ciepłej wody użytkowej» Wersja specjalna M-Bus + 2WM zasilana poprzez sieć M-Bus temperatura: 3,5s volume: 0,5s

pomiaru Wersja dla małych węzłów mieszkaniowych temperatura: 5,5s objętość: 3s 2 x AA -bateria, żywotność baterii 6+1 lat optymalizowany do użytku w

18 Zdalny odczyt w zależności od typu odbiorcy Zabudowa rozproszona Systemy radiowe Budynki wielorodzinne pozioma instalacja grzewcza Systemy M-Bus Radiowy system odczytu System M-Bus centralą GPRS lub podłączenie do Internetu

pozioma instalacja grzewcza Systemy M-Bus Radiowy

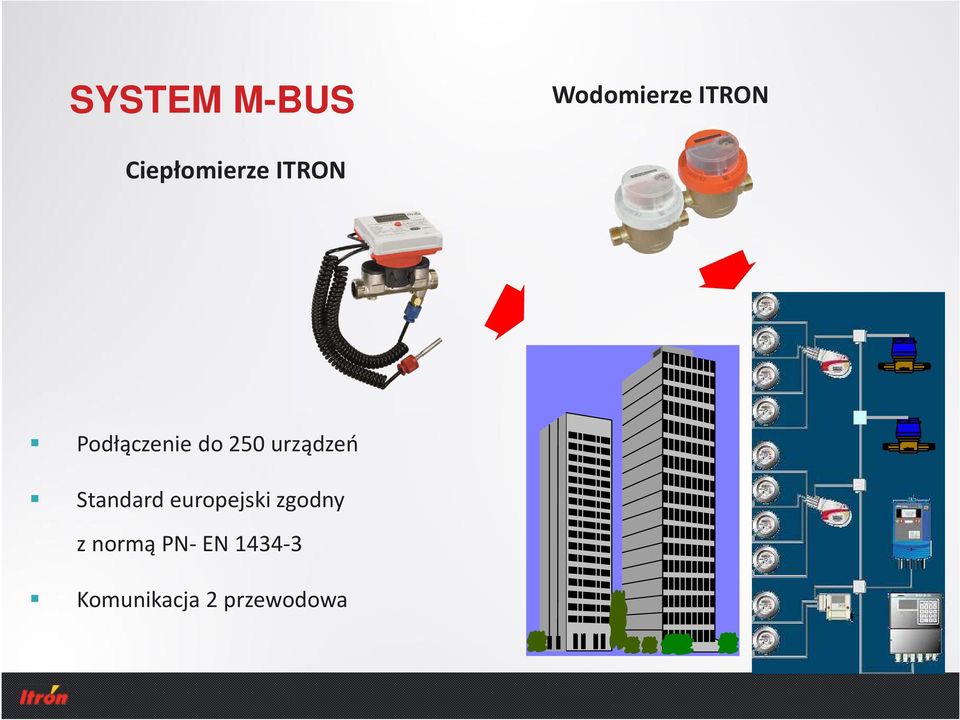

19 SYSTEM M-BUS Wodomierze ITRON Ciepłomierze ITRON Podłączenie do 250 urządzeń Standard europejski zgodny z normą PN-EN Komunikacja 2 przewodowa

20 System M-bus Ciepłomierze M-BUS Wodomierze Pojedyncze Maksymalnie 250 odbiorników maksymalna rozpiętość sieci 1 km maksymalna odległość centrali od odbiornika 300 m Ciepłomierz CF 51/55 Centrala GPRS Wodomierz Główny TCP/IP Internet Ciepłomierz Główny

maksymalna odległość centrali od odbiornika 300 m Ciepłomierz

21 Centrale M-Bus» Centrala GPRS CMe 2100, 8 adresów M-Bus M-Bus Master 32, 64, 128, 256 adresów może pracować jako konwerter M-Bus / RS 232 lub rozszerzenie centrali GPRS Cme 2100» Modem internetowy TCP/IP umożliwia podłączenie central do Internetu» Centrala M-Bus 250 adresów

22 MODEM GPRS CMI 2130 DO CF51 I CF55 Dedykowany do przeliczników typ CF EECO II, CF51, CF 55 Możliwość podłączenia do 8 urządzeń M-Bus Funkcja rejestracji danych zdolna pomieścić do 5000 odczytów. Krok rejestracji: od 1 min do 1 miesiąca

23 ZDALNY ODCZYT RADIOWY Itron posiada ponad 15 letnie doświadczenie w automatycznym odczycie liczników w takich technologiach jak odczyt radiowy ( RF) czy też MBUS. Moduły CYBLE RF stosowane do wodomierzy są już urządzeniami 4 generacji.

24 SYSTEMY RADIOWEGO ODCZYTU LICZNIKÓW Inkasencki Stała sieć radiowa

25 Radiowy system odczytu inkasencki WALK BY Easyco: Radiowy terminal EasyRoute host / mobile dedykowane oprogramowanie

26 System inkasencki Komputer PC Ciepłomierze z radiem Program zarządzający Terminal odczytowy Wodomierze z modułami radiowymi

27 Stała sieć radiowa EverBlu Liczniki z radiem transmisjagprs/gsm EasyRoute host dedykowany software

28 ARCHITEKTURA STAŁEJ SIECI RADIOWEJ Collector Access Point FTP Serwer PC z EasyRoute Host EverBlu Serwer użytkownika (system bilingowy, analiza danych) Collector 433MHz 868 MHz GPRS Ethernet Collector

29 KRAKÓW

30 KRAKÓW

31 KRAKÓW STANOWISKO LEGALIZACYJNE DO WODOMIERZY I PRZETWORNIKÓW PRZEPŁYWU

32 ZDALNY ODCZYT Przestarzały nadajnik kontaktronowy Nowoczesne elektroniczne moduły

33 CYBLE» Unikatowa technologia do zdalnego odczytu AMR Czujnik WODOMIERZE Liczydła wodomierzy Itron są wyposażone w nie-magnetyczną tarczę przeznaczoną do komunikacji. TARCZA CYBLE Moduł Cyble MIU wykrywa obroty tarczy. Służą do tego 3 czujniki rozpoznające kierunek przepływu. Układ elektroniczny (ASIC) przetwarza sygnał z czujników i komunikuje się z urządzeniami zewnętrznymi. MODUŁ CYBLE Moduł Cyble Sensor 2p Moduł Cyble Sensor 5p Moduł Cyble M-Bus Moduły radiowe

34 DZIĘKUJĘ ZA UWAGĘ WIESŁAW CELIŃSKI
