1 VIESMANN Wyposażenie dodatkowe regulatorów i pojemnościowego podgrzewacza wody Numer katalog. i ceny: patrz cennik odpowiedniego kotła grzewczego Wyposażenie dodatkowe regulatorów i pojemnościowego podgrzewacza wody Vitotrol 100, typ UTD Vitotrol 100, typ UTD RF Zabezpieczający ogranicznik temperatury 4/2008

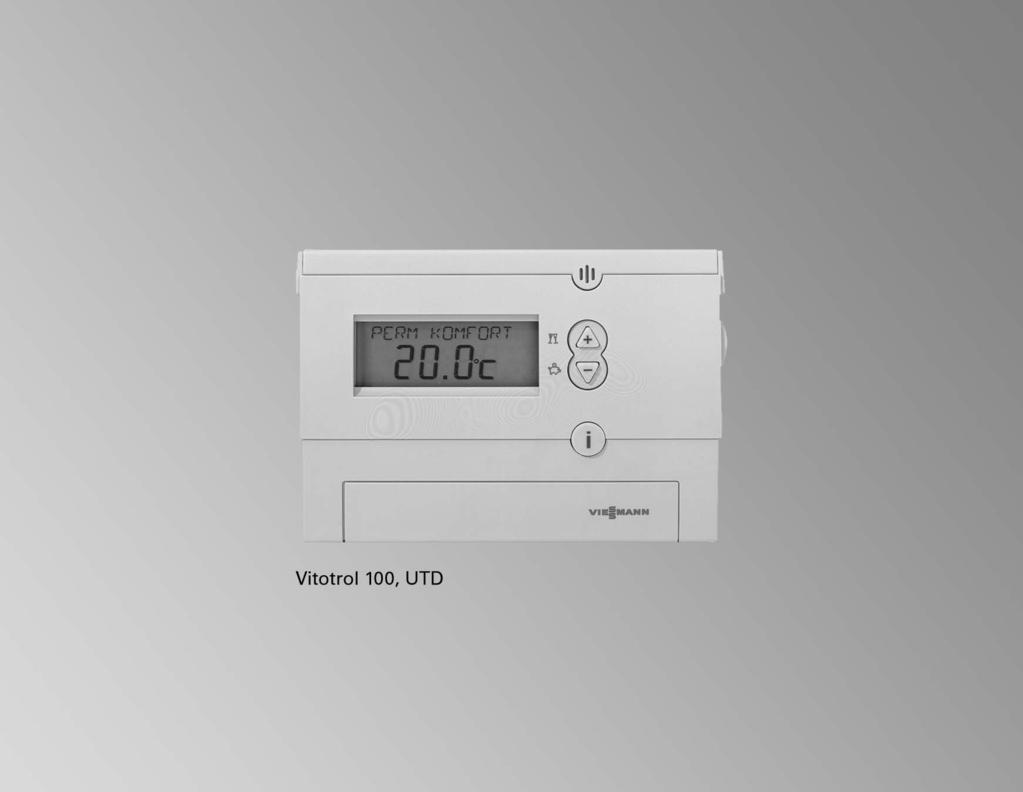

2 Wyposażenie dodatkowe regulatorów Vitotrol 100, typ UTD Nr katalog Termostat pomieszczenia & Zwyjściem sterującym (wyjście dwupołożeniowe) & Z cyfrowym zegarem sterującym & Z programem dziennym i tygodniowym & Zprzełącznikiem obrotowym o następujących funkcjach: Normalna temperatura pomieszczenia Tryb dzienny Zredukowana temperatura pomieszczenia Tryb nocny Temperatura zabezpieczenia przed zamarznięciem Tryb ochronny 2 nastawione na stałe programy czasowe Jeden indywidualnie nastawiany program czasowy Prog. wakacyjny & Przyciskami trybu Party i trybu ekonomicznego Moduł Vitotrol 100 powinien być zamontowany w głównym pomieszczeniu na ścianie wewnętrznej naprzeciw grzejników, ale nie pomiędzy półkami, we wnękach, w pobliżu drzwiźródeł ciepła (np. komina, odbiornika telewizyjnego, promieniowania słonecznego, itp.). Eksploatacja niezależna od sieci elektrycznej (dwie baterie manganowo alkaliczne 1,5 V, typ LR6 (AA), okres pracy ok. 1,5 roku). do regulatora: 2 żyłowy przewód o przekroju 0,75 mm 2 Napięcie znamionowe 3 V Obciążenie znamionowe styku beznapięciowego maks. 6(1) A 230 V~ min. 1 ma 5 V Stopień zabezpieczenia IP 20 wg normy EN do zapewnienia przez budwę/montaż Sposób działania RS typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +50 C Podczas magazynowania i transportu 10 do +60 C Zakresy nastaw Temperatura komfortowa 10 do +30 C Obniżana temperatura 10 do +30 C Temperatura zamarzania 6 do 10 C Podtrzymanie pamięci przy wymianie baterii 10 min Vitotrol 100, typ UTD RF Nr katalog Termostat pomieszczenia ze zintegrowanym nadajnikiem radiowym i odbiornikiem & Z cyfrowym zegarem sterującym & Z programem dziennym i tygodniowym & Zprzełącznikiem obrotowym o następujących funkcjach: Normalna temperatura pomieszczenia Tryb dzienny Zredukowana temperatura pomieszczenia Tryb nocny Temperatura zabezpieczenia przed zamarznięciem Tryb ochronny 2 nastawione na stałe programy czasowe Jeden indywidualnie nastawiany program czasowy Program wakacyjny & Z przyciskami trybu Party i trybu ekonomicznego Moduł Vitotrol 100 powinien być zamontowany w pomieszczeniu głównym na ścianie wewnętrznej naprzeciw grzejników, ale nie pomiędzy półkami, we wnękach, w pobliżu drzwiźródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Eksploatacja termostatu pomieszczenia niezależna od sieci elektrycznej (dwie baterie manganowo alkaliczne 1,5 V, typ LR6 (AA), okres pracy ok. 1,5 roku). Nadajnik z wyświetlaczem zasięgu i stanu przekaźnika. Przyłączanie odbiornika do regulatora: & przewód 4 żyłowy o przekroju dla 230 V~ & przewód 3 żyłowy bez żyły zielonej/żółtej termostatu pomieszczenia Napięcie znamionowe 3 V Częstotliwość nadawania 868 MHz Moc nadawcza < 10 mw Zasięg ok m w budynku, w zależności od rodzaju budowy Klasa ochrony IP 20 wg normy EN do zapewnienia przez budowę/montaż Sposób działania RS typ 1B wg normy EN VIESMANN Wyposażenie dodatkowe regulatorów i pojemnościowego podgrzewacza wody

3 Wyposażenie dodatkowe regulatorów (ciąg dalszy) Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +50 C podczas magazynowania i transportu 10 do +60 C Zakresy nastaw Temperatura komfortowa 10 do 30 C Obniżana temperatura 10 do 30 C Temperatura zamarzania 6 do 10 C Podtrzymanie pamięci przy wymianie baterii 10 min odbiornika Napięcie robocze 230 V~ +/ 10% 50 Hz Obciążenie znamionowe styku 1 A, 250 V~ beznapięciowego Klasa ochrony IP 20 wg normy EN do zapewnienia przez budowę/montaż Klasa zabezpieczenia II wg EN przy prawidłowym montażu Dopuszczalna temperatura otoczenia 0do+55 C do regulacji temperatury wody w basenie kąpielowym Nr katalog przewód 3 żyłowy o przekroju Zakres ustawień 0do35 C 0,3 K Moc załączalna 10(2) A 250 V~ Tuleja zanurzeniowa ze stali nierdzewnej R½ x 200 mm Zanurzeniowy regulator temperatury Nr katalog Możliwość zastosowania jako ogranicznika temperatury maksymalnej instalacji ogrzewania podłogowego. jest zamontowany na zasilaniu instalacji i wyłącza pompę obiegu grzewczego przy zbyt wysokiej temperaturze na zasilaniu. Długość przewodu 4,2 m, z okablowanymi wtykami Zakres ustawień od 30 do 80 C Skala nastawcza w obudowie Tuleja zanurzeniowa ze stali nierdzewnej R ½ x 200 mm Wyposażenie dodatkowe regulatorów i pojemnościowego podgrzewacza wody VIESMANN 3

4 Wyposażenie dodatkowe regulatorów (ciąg dalszy) Kontaktowy regulator temperatury Nr katalog Pracuje jako ogranicznik temperatury maksymalnej w instalacji ogrzewania podłogowego, (tylko w połączeniu z rurami metalowymi). jest zamontowany na zasilaniu instalacji i wyłącza pompę obiegu grzewczego przy zbyt wysokiej temperaturze na zasilaniu. Długość przewodu 4,2 m, z okablowanymi wtykami Zakres ustawień od 30 do 80 C maks. 14 K Moc załączalna 6(1,5) A 250V~ Skala nastawcza w obudowie Z tuleją zanurzeniową ze stali nierdzewnej & R½ x 100 mm Nr katalog. Z & R½ x 150 mm Nr katalog. Z & R½ x 200 mm Nr katalog. Z Bez przyłącza wtykowego. Ze skalą nastawczą w obudowie. Zakres ustawień 30 do 80 C Skala nastawcza w obudowie przewód 3 żyłowy o przekroju 3 żyłowy przewód o przekroju Wyposażenie dodatkowe pojemnościowego podgrzewacza wody Nr katalog Zastosowanie: & Vitocell 300 B & Vitocell H 300, typ EHA, o pojemności 350 i 500 litrów & Vitocell 300 V, typ EVI Z systemem termostatycznym. Bez tulei zanurzeniowej. Z przyciskiem nastawczym na zewnątrz obudowy. 4 VIESMANN Wyposażenie dodatkowe regulatorów i pojemnościowego podgrzewacza wody

5 Wyposażenie dodatkowe pojemnościowego podgrzewacza wody (ciąg dalszy) 3 żyłowy przewód o przekroju Klasa ochrony IP 41 wg EN Zakres ustawień 30 do 60 C, Zmożliwością przestawienia do 110 C przy wzrastającej temperaturze z2do3 Tuleja zanurzeniowa ze stali nierdzewnej Nr katalog Do pojemnościowych podgrzewaczy wody będących w gestii inwestora. W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann objęta zakresem dostawy. Nr katalog Zastosowanie: & Vitocell B 100, typ CVB & Vitocell H 100, typ CHA & Vitocell H 300, typ EHA, o pojemności 160 i 200 litrów & Vitocell L 100, typ CVL & Vitocell V 100, typ CVA & Vitocell V 300, typ EVA & Vitocell V 100, typ CVW & Vitocell 340 M & Vitocell 360 M Z systemem termostatycznym. Bez tulei zanurzeniowej (tuleja zanurzeniowa jest objęta zakresem dostawy pojemnościowego podgrzewacza wody). Z przyciskiem nastawczym na zewnątrz obudowy. Wyposażenie dodatkowe regulatorów i pojemnościowego podgrzewacza wody VIESMANN 5

6 Wyposażenie dodatkowe pojemnościowego podgrzewacza wody (ciąg dalszy) 3 żyłowy przewód o przekroju Klasa ochrony IP 41 wg EN Zakres ustawień 30 do 60 C, Zmożliwością przestawienia do 110 C przy wzrastającej temperaturze z2do3 /zabezpieczający ogranicznik temperatury Nr katalog Z dwoma systemami termostatycznymi: & Czujnik temperatury & Zabezpieczający ogranicznik temperatury, z tuleją zanurzeniową ze stali nierdzewnej R½ x 200 mm. Ze skalą nastawczą i przyciskiem kasowania w obudowie. ogranicznika temperatury przewód 3 żyłowy o przekroju Zakres ustawień 30 do 110 C zabezpieczającego ogranicznika temperatury przewód 5 żyłowy o przekroju Punkt łączeniowy 120(110, 100, 95) C Klasa ochrony IP 41 wg normy EN VIESMANN Wyposażenie dodatkowe regulatorów i pojemnościowego podgrzewacza wody

7 Wyposażenie dodatkowe pojemnościowego podgrzewacza wody (ciąg dalszy) Nr rej. DIN. DIN STB DIN STB DIN STB Zabezpieczający ogranicznik temperatury Z tuleją zanurzeniową ze stali nierdzewnej & R½ x 150 mm Nr katalog. Z & R½ x 200 mm Nr katalog. Z Z systemem termostatycznym. Ze skalą nastawczą i przyciskiem kasowania w obudowie. Wymagany, jeśli na m 2 powierzchni absorbera przypada mniej niż 40 litrów pojemności podgrzewacza. Skutecznie zapobiega to powstaniu w pojemnościowym podgrzewaczu wody temperatur wyższych niż 95ºC. zabezpieczającego ogranicznika temperatury przewód 3 żyłowy o przekroju Punkt łączeniowy 120(110, 100, 95) C Moc załączalna od zacisku 1 do 2 6(1,5) A 250 V~ Klasa ochrony IP 41 wg normy EN Nr rej. DIN. DIN STB DIN STB DIN STB Wyposażenie dodatkowe regulatorów i pojemnościowego podgrzewacza wody VIESMANN 7

8 Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Karkonoska Wrocław tel.: (071) faks: (071) VIESMANN Wyposażenie dodatkowe regulatorów i pojemnościowego podgrzewacza wody Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru
