1 STUDIOPROJEKT ZBIGNIEW ZIELIŃSKI KIELCE UL. SANDOMIERSKA 105 pok.114 STADIUM: PROJEKT BUDOWLANY BRANŻA: ELEKTRYCZNA TYTUŁ PROJEKTU: BUDOWA NAPOWIETRZNEGO OBWODU OŚWIETLENIA DROGOWEGO PODWIESZONEGO NA ISTNIEJĄCEJ LINII NAPOWIETRZNEJ NN W MIEJSCOWOŚCI CZAPLÓW ADRES BUDOWY: Gmina Bieliny, miejscowość Czaplów dz. nr 170/8, 170/9 INWESTOR: Gmina Bieliny Bieliny, ul. Partyzantów 17 Autorzy opracowania Imię i nazwisko Nr uprawnień Data Podpis Opracował: Andrzej Zieliński KL 196/ Projektował: Daniel Dziedzic SWK/0102/PWOE/ Sprawdził: Zbigniew Zieliński KL 387/ Adnotacje : Wszelkie prawa zastrzeżone: kopiowanie, powielanie i sprzedaż - wyłącznie za zgodą PROJEKTANTA

2 SPIS ZAWARTOŚCI DOKUMENTACJI 1. ZAKRES RZECZOWY PROJEKTOWANYCH URZĄDZEŃ WARUNKI PRZYŁĄCZENIA DO SIECI ELEKTROENERGETYCZNEJ WYKAZ DZIAŁEK, PRZEZ KTÓRE PRZEBIEGA PROJEKTOWANA INWESTYCJA WYKAZ I ODPISY UZGODNIEŃ OPIS TECHNICZNY PODSTAWA OPRACOWANIA PROJEKTU OPIS ISTNIEJĄCEGO ZAGOSPODAROWANIA TERENU OPIS PROJEKTOWANYCH ROZWIĄZAŃ Linia napowietrzna istniejąca Linia napowietrzna projektowana Złącze pomiarowo-sterownicze Oprawy oświetlenia OCHRONA PRZECIWPORAŻENIOWA OCHRONA PRZECIWPRZEPIĘCIOWA OCHRONA ANTYKOROZYJNA OCHRONA ŚRODOWISKA UWAGI KOŃCOWE OBLICZENIA TECHNICZNE OBLICZENIA SPRAWDZAJĄCE ZABEZPIECZENIE OBWODU OŚWIETLENIOWEGO OBLICZENIA SKUTECZNOŚCI OCHRONY PRZECIWPORAŻENIOWEJ SOM OBLICZENIA SKUTECZNOŚCI OCHRONY PRZECIWPORAŻENIOWEJ-OPRAWA NA SŁUPIE NR GEOTECHNICZNE WARUNKI POSADOWIENIA OBIEKTU OPIS DO INFORMACJI BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZAKRES I KOLEJNOŚĆ ROBÓT WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH ELEMENTY ZAGOSPODAROWANIA TERENU STWARZAJĄCE ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH WSKAZANIE SPOSOBU PRZEPROWADZENIA INSTRUKTAŻU WSKAZANIE ŚRODKÓW TECHNICZNYCH ZAPOBIEGAJĄCYCH ZAGROŻENIOM ZESTAWIENIE MATERIAŁÓW DO ZABUDOWY OŚWIADCZENIE PROJEKTANTA, UPRAWNIENIA RYSUNKI I SCHEMATY TECHNICZNE ORIENTACJA RYSUNEK NR 1 PLAN PROJEKTOWANYCH URZĄDZEŃ RYSUNEK NR 2 SCHEMAT ZASILANIA

3 1. Zakres rzeczowy projektowanych urządzeń Niniejsze opracowanie obejmuje: - zabudowę przewodu oświetlenia drogowego ASXSn 2x25mm2 o łącznej długości trasy 28mb na istniejącej linii nn; - montaż 2 szt opraw oświetlenia drogowego na istniejących słupach linii nn; - montaż złącza pomiarowo-sterowniczego na istniejącym słupie nn. 3

4 2. Warunki przyłączenia do sieci elektroenergetycznej 4

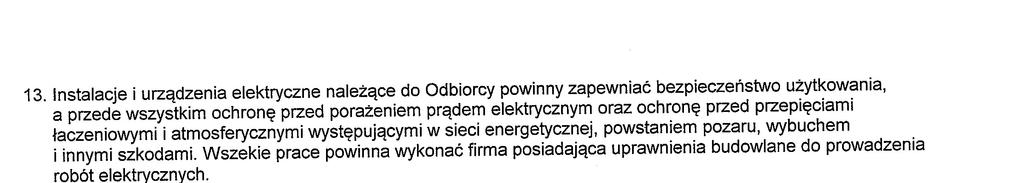

5 5

6 3. Wykaz działek, przez które przebiega projektowana inwestycja Nr działki Imię i nazwisko Adres Umowa z dnia 170/8 Łukasz Meducki Huta Nowa Bieliny /9 Mariusz Meducki Huta Nowa Bieliny Za zgodność : Zbigniew Zieliński 6

7 4. Wykaz i odpisy uzgodnień L.P. Nazwa Instytucji Uzgadniającej Nr pisma 1 Rejon Energetyczny Kielce, ul. Sandomierska /2014 7

8 5. Opis techniczny 5.1. Podstawa opracowania projektu Projekt opracowano na podstawie: a) Zlecenia Inwestora Urzędu Gminy Bieliny b) Warunków przyłączenia do sieci niskiego napięcia, wydanych przez RE Kielce, L.dz. WP/2402/2014 c) Katalogów linii nn d) Polskich Norm. e) Dziennika ustaw nr 10/95. Normy i przepisy związane a) Norma SEP-E-001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa b) Norma SEP-E-002 Instalacje elektryczne w obiektach budowlanych c) Norma SEP-E-003 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami pełnoizolowanymi oraz z przewodami niepełno izolowanymi d) Katalog ENSTO linii napowietrznych niskiego napięcia z przewodami izolowanymi na żerdziach wirowanych typu E i ŻN e) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie Opis istniejącego zagospodarowania terenu Obecnie w miejscowości Czaplów gm. Bieliny wzdłuż lokalnej drogi dz. nr ewid. 170/4 przebiega elektroenergetyczna linia napowietrzna nn zasilana ze stacji transformatorowej Zofiówka nr 425. Na odcinku projektowanego dowieszenia oświetlenia linia wykonana jest przewodem AsXSn 4x95mm 2 na słupach z żerdzi typu E Opis projektowanych rozwiązań Linia napowietrzna istniejąca Istniejące przewody i słupy linii nn pozostawia się bez zmian w istniejących lokalizacjach Linia napowietrzna projektowana W celu realizacji budowy projektowanego oświetlenia drogowego przewidziano podwieszenie na istniejącej linii elektroenergetycznej przewodu oświetleniowego typu ASXSn 2x25 mm2 jako dodatkowego toru w istniejącej linii. Przewidziano zabudowę 8

9 jednego obwodu oświetlenia na odcinku od słupa nr 25 do 26 (wyprowadzenie ze złącza SOM-1 na słupie nr 26). Przewód projektowany należy wieszać z naprężeniem 32,5MPa. Długość projektowanego obwodu AsXSn 2x25mm2 od słupa nr 25 do 26 wyniesie Lt=28m, Lc=38m Złącze pomiarowo-sterownicze Projektowany obwód wyprowadzony zostanie z projektowanego złącza pomiarowosterowniczego dla oświetlenia ulicznego typu SOM-1. Zabudowę złącza SOM-1 przewidziano na żerdzi istniejącego słupa nr 26. Złącze winno być wykonane z tworzywa termoutwardzalnego II klasy izolacji i posiadać stopień ochrony min. IP 44. Złącze należy zainstalować na wysokości: dolna krawędź min. 1m od powierzchni gruntu, górna krawędź max. 1,8m od powierzchni gruntu. Zasilanie projektowanego złącza pomiarowo-sterowniczego odbywać się będzie przyłączem napowietrznym AsXSn 2x16mm2 poprowadzonym wzdłuż żerdzi słupa nr 26 zgodnie z wydanymi warunkami przyłączenia. Przyłącze zasilające złącze SOM-1 należy poprowadzić wzdłuż żerdzi słupa nr 26 w rurze ochronnej RL-37/UV. Załączanie oświetlenia odbywać się będzie za pomocą stycznika sterowanego zegarem astronomicznym PSO-03 zainstalowanym w projektowanym złączu SOM-1 z możliwością ręcznego sterowania oświetleniem. W złączu SOM-1 należy zainstalować zabezpieczenie przelicznikowe typu S301C 6A, zgodnie z wydanymi warunkami przyłączenia Oprawy oświetlenia Na istniejących słupach nr 25 i 26 projektuje się zainstalowanie opraw typu FAEL ADVANCE o mocy 55W. Oprawy należy zamocować za pomocą wysięgników ocynkowanych. Przewiduje się zastosowanie wysięgników o wysięgu 1m i kąt nachylenia opraw 15 o. Projektowane oprawy zabezpieczone będą na słupach linii napowietrznej bezpiecznikami Jb=2A w obudowach bezpiecznikowych SV Połączenie opraw z linią wykonać przy pomocy zacisków dwustronnie przebijających izolację typu SL Do podłączenia opraw przewiduje się zastosowanie przewodu YDY 3x2, Ochrona przeciwporażeniowa Po stronie niskiego napięcia pozostaje bez zmian istniejący system ochrony, tj. szybkie wyłączenie zasilania w układzie pracy sieci TN-C Ochrona przeciwprzepięciowa Jako ochronę przepięciową w sieci nn zaprojektowano ogranicznik przepięć typu SE Ogranicznik ten należy zainstalować na słupie nr 26. Rezystancja uziemienia słupa z ogranicznikiem przepięć nie powinna przekraczać wartości R<10Ω. Należy zmierzyć i w razie potrzeby rozbudować istniejące uziemienie. 9

10 5.6. Ochrona antykorozyjna Części metalowe sieci napowietrznej nn projektuje się w wersji ocynkowanej Ochrona środowiska a) Inwestycja nie stwarza zagrożeń w zakresie ochrony środowiska. b) Na trasie projektowanej linii objętej niniejszym nie przewiduje się wycinki drzew ani krzewów. c) Planowana budowa nie wymaga obsługi komunikacyjnej, zaopatrzenia w wodę i odprowadzenia ścieków Uwagi końcowe a) Wszystkie czynności związane z realizacją inwestycji należy wykonać zgodnie z obowiązującymi przepisami i normami, uwzględniając wymagania instytucji i osób uzgadniających; b) Zapoznać się z wszystkimi uzgodnieniami dotyczącymi właścicieli działek oraz bezwzględnie ich przestrzegać; c) Z odpowiednim wyprzedzeniem powiadomić zainteresowane strony o przeprowadzeniu prac; d) Unikać nadmiernego zniszczenia zieleni; e) Wszystkie zastosowane materiały muszą posiadać odpowiednie zezwolenia do użytkowania oraz atesty; f) Po zakończeniu prac doprowadzić teren do pierwotnego stanu; g) Prace prowadzić z zachowaniem zasad BHP i przeciwpożarowych; h) Po zakończeniu zgłosić do odbioru końcowego; i) Wykonać inwentaryzację powykonawczą wybudowanych urządzeń; j) Przed zgłoszeniem urządzeń do odbioru technicznego wykonać pomiary elektryczne i dołączyć protokoły do dokumentacji powykonawczej. 10

11 6. Obliczenia techniczne 6.1. Obliczenia sprawdzające zabezpieczenie obwodu oświetleniowego Dobór zabezpieczenia Moc zainstalowana obwodu nr I Pz = 164 W Moc szczytowa Ps = kj * Pz = 164 W Prąd obliczeniowy Ip = 0,98 A Prąd rozruchu Ir = 1,5 * Is = 1,47 A Dobrano zabezpieczenie Ib = 2 A typu BiWTs Zabezpieczenie obwodu Ib = 4 A typu S301C Zabezpieczenie przedlicznikowe Ib = 6 A typu S301C 11

12 6.2. Obliczenia skuteczności ochrony przeciwporażeniowej SOM-1 Impedancja transformatora Rezystancja transformatora Transformator Rt = 0,035 Ω 100,000 kva Reaktancja transformatora Xt = 0,063 Ω Impedancja linii napowietrznej Odcinek 1 Odcinek 2 Odcinek 3 Rezystancja linii napowietrznej Długość 582,000 75,000 8,000 Rl = 0,602 Ω Przekrój 70,000 95,000 16,000 Reaktancja linii napowietrznej Xl = 0,107 Ω Suma rezystancji Suma reaktancji ΣR = 0,637 Ω ΣX = 0,169 Ω Impedancja pętli zwarcia Z = 1,25* ((ΣR)²+(ΣX)²)= 0,824 Ω Prąd zwarciowy Iz = Uo/Z = 279,046 Współczynnik k = 2,30 Prąd wyłączalny Bezpiecznik Iw = k * Ib = 144,900 A 63,000 A Obliczenia skuteczności ochrony przed dotykiem pośrednim wg normy PN-IEC Układ TN Wartość impedancji pętli zwarcia Zs = 0,824 Ω Wartość prądu powodującego samoczynne zadziałanie urządzenia wyłączającego (bezpiecznika) w czasie umownym 5 s Ia = 144,9 A Wartość napięcia Uo = 230 V Ochrona jest skuteczna Zs * Ia = 119,43 < Uo 12

13 6.3. Obliczenia skuteczności ochrony przeciwporażeniowej-oprawa na słupie nr 25 Impedancja transformatora Rezystancja transformatora Transformator Rt = 0,035 Ω 100,000 kva Reaktancja transformatora Xt = 0,063 Ω Impedancja linii napowietrznej Odcinek 1 Odcinek 2 Odcinek 3 Odcinek 4 Rezystancja linii napowietrznej Długość 582,000 75,000 8,000 38,000 Rl = 0,693 Ω Przekrój 70,000 95,000 16,000 25,000 Reaktancja linii napowietrznej Xl = 0,113 Ω Impedancja instalacji Odcinek 1 Rezystancja instalacji Długość 3,000 Rp = 0,074 Ω Przekrój 2,500 Suma rezystancji Suma reaktancji ΣR = 0,803 Ω ΣX = 0,176 Ω Impedancja pętli zwarcia Z = 1,25* ((ΣR)²+(ΣX)²)= 1,027 Ω Prąd zwarciowy Iz = Uo/Z = 223,892 Współczynnik k = 2,10 Prąd wyłączalny Bezpiecznik Iw = k * Ib = 4,200 A 2,000 A Obliczenia skuteczności ochrony przed dotykiem pośrednim wg normy PN-IEC Układ TN Wartość impedancji pętli zwarcia Zs = 1,027 Ω Wartość prądu powodującego samoczynne zadziałanie urządzenia wyłączającego (bezpiecznika) w czasie umownym 5 s Ia = 4,2 A Wartość napięcia Uo = 230 V Ochrona jest skuteczna Zs * Ia = 4,315 < Uo 13

14 7. Geotechniczne warunki posadowienia obiektu Na podstawie Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. Dz. U. nr 0 poz. 463, projektowaną inwestycję polegającą na budowie linii napowietrznej oświetlenia drogowego na terenie objętym niniejszym opracowaniem należy zaliczyć do obiektów, dla których nie występuje potrzeba wykonania oceny aktualnych warunków geologiczno inżynierskich oraz ustalenia technicznych warunków stanu posadowienia obiektu budowlanego. Na terenie objętym niniejszym projektem występują proste warunki gruntowe. 8. Opis do Informacji Bezpieczeństwa i Ochrony Zdrowia 8.1. Zakres i kolejność robót Przedmiotem inwestycji jest budowa linii nn oświetlenia drogowego podwieszonego na istniejącej linii napowietrznej w miejscowości Czaplów gm. Bieliny wzdłuż drogi dz. nr ewidencyjny 170/4. Budowa obejmuje: a) zabudowę przewodu oświetlenia drogowego ASXSn 2x25 o długości trasy 28mb; b) zabudowę 2 szt opraw oświetlenia drogowego; c) zabudowę złącza pomiarowo-sterowniczego na istniejącym słupie nn Wykaz istniejących obiektów budowlanych Na trasie projektowanych sieci energetycznych występuje uzbrojenie podziemne i nadziemne terenu naniesione na mapie Elementy zagospodarowania terenu stwarzające zagrożenie bezpieczeństwa i zdrowia a) lokalna droga kołowa; b) przebieg linii nn; 8.4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych Zagrożenia dla zdrowia mogą wystąpić w trakcie realizacji następujących robót: a) prace montażowe na wysokości - wykonywać ze szczególną ostrożnością; b) prace przy przeciąganiu przewodów sieci napowietrznej nad drogami i działkami prywatnymi; c) wyłączanie i załączanie napięcia na wybudowane urządzenia energetyczne zgodnie ze ścisłym porozumieniem z odpowiednimi służbami Rejonu Energetycznego; d) transport i przemieszczanie urządzeń i materiałów - wykonywać zgodnie z wytycznymi producenta i przepisami o transporcie; e) prace na linii nn pod napięciem - wykonywać ze szczególną ostrożnością z zachowaniem zasad BHP i przy użyciu atestowanego sprzętu. 14

15 8.5. Wskazanie sposobu przeprowadzenia instruktażu Przed rozpoczęciem prowadzenia robot należy przeprowadzić instruktaż. Przed przystąpieniem do prac kierujący zespołem powinien zaznajomić wszystkich zatrudnionych ze sposobem przygotowania miejsca pracy, występującymi zagrożeniami w miejscu pracy i bezpośrednim sąsiedztwie oraz warunkami i metodami wykonywania pracy. Roboty budowlane prowadzić powinna osoba z uprawnieniami do wykonawstwa jak również posiadać aktualną właściwą grupę BHP Wskazanie środków technicznych zapobiegających zagrożeniom Podstawą bezpiecznego wykonywania robót budowlano-montażowych na sieciach oraz urządzeniach energetycznych jest prawidłowa organizacja. Na terenie działalności PGE Dystrybucja S.A. Oddział Skarżysko-Kamienna wszystkie prace przy budowie, przebudowie i rozbudowie urządzeń elektroenergetycznych należy wykonywać zgodnie z Instrukcją organizacji bezpiecznej pracy przy urządzeniach elektroenergetycznych. Prace przy robotach w obrębie pasa drogowego należy wykonywać zgodnie z Instrukcją prowadzenia i oznakowania prac wykonywanych w pasach dróg publicznych różnych kategorii przez służby Zakładów Energetycznych lub na ich zlecenie. Instrukcja obejmuje między innymi: zarządzenia infrastrukturą, Zajmowanie pasa drogowego, Kierowanie ruchem podczas zajmowania pasa drogowego, Oznakowanie i zabezpieczenie robót prowadzonych w pasach dróg publicznych, Wyposażenie i przeszkolenie pracowników kierujących ruchem przy drodze, Oznakowanie pojazdów wykonujących czynności na drodze, Oznakowanie pionowe ustawiane na drodze. Pozostałe wskazania: fachowa firma wykonująca roboty montażowe, sprawdzenie przed rozpoczęciem robót przez RE ważności grup BHP pracowników mających wykonywać prace, wyraźne oddzielenie miejsca pracy i bezwzględne egzekwowanie zachowania bezpiecznych odległości od przechodniów, prace w pobliżu i na sieci energetycznej należy wykonywać po uzgodnieniu i w koordynacji z RE Kielce. 15

16 9. Zestawienie materiałów do zabudowy Rodzaje przewodów: L.p. Element Typ JM Ilość 1 Przewód AsXSn 2x25mm2 m 38 Uzbrojenie: L.p. Element Typ JM Ilość 2 Hak wieszakowy SOT 29 szt. 2 3 Klamerka COT 36 szt. 4 4 Osłonka końca przewodu PK szt. 2 5 Taśma stalowa, 2x1, 20x0.7 COT 37 m 4 6 Uchwyt dystansowy SO 79.6 szt. 6 7 Uchwyt odciągowy SO S szt. 2 8 Kolano ZKL-37 szt. 2 9 Rura RL-37/UV m 6 10 Złączka ZPL-37 szt. 1 Ochrona przepięciowa: L.p. Element Typ JM Ilość 11 Ogranicznik przepięć SE30.350Bz-5 szt Przewód L 16mm2 m 2 Oświetlenie uliczne: L.p. Element Typ JM Ilość 13 Konstrukcja mocująca wysięgnik oprawy KW-1 szt Objemka OB-34a szt Oprawa bezpiecznikowa SV szt Przewód izolowany AsXSn 1x16mm2 m 2 17 Przewód YDY 3x2.5mm2 m 6 18 Oprawa: FAEL ADVANCE 55W szt Wkładka topikowa 2A szt Wysięgnik oprawy oświetlenia ulicznego W-O/1 szt Zacisk odgałęźny przebijający izolację SLIP szt. 4 Przyłącze: L.p. Element Typ JM Ilość 22 Przewód AsXSn 2x16mm2 m 8 23 Zacisk odgałęźny przebijający izolację SLIP szt Kolano ZKL-37 szt Złączka ZPL-37 szt Rura RL-37/UV m 6 27 Uchwyt SO 79.6 szt Uchwyt mocujący do ZL na żerdź E szt Zegar sterujący PSO-03 szt Złącze SOM-1 szt. 1 16

17 10. Oświadczenie projektanta, uprawnienia Kielce, dn. 28 października 2014 r. Imię i nazwisko: Uprawnienia nr: Członek Izby: Nr ewid.: Daniel Dziedzic SWK/0102/PWOE/13 Świętokrzyskiej Okręgowej Izby Inżynierów Budownictwa SWK/IE/0106/13 OŚWIADCZENIE PROJEKTANTA Oświadczam, iż projekt budowlany BUDOWA NAPOWIETRZNEGO OBWODU OŚWIETLENIA DROGOWEGO PODWIESZONEGO NA ISTNIEJĄCEJ LINII NAPOWIETRZNEJ NN W MIEJSCOWOŚCI CZAPLÓW gm. Bieliny został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.. Imię i nazwisko: Uprawnienia nr: Członek Izby: Nr ewid.: Zbigniew Zieliński KL-387/93 Świętokrzyskiej Okręgowej Izby Inżynierów Budownictwa SWK/IE/0816/01 OŚWIADCZENIE SPRAWDZAJĄCEGO Oświadczam, iż projekt budowlany BUDOWA NAPOWIETRZNEGO OBWODU OŚWIETLENIA DROGOWEGO PODWIESZONEGO NA ISTNIEJĄCEJ LINII NAPOWIETRZNEJ NN W MIEJSCOWOŚCI CZAPLÓW gm. Bieliny został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.. 17

18 18

19 19

20 20

21 21

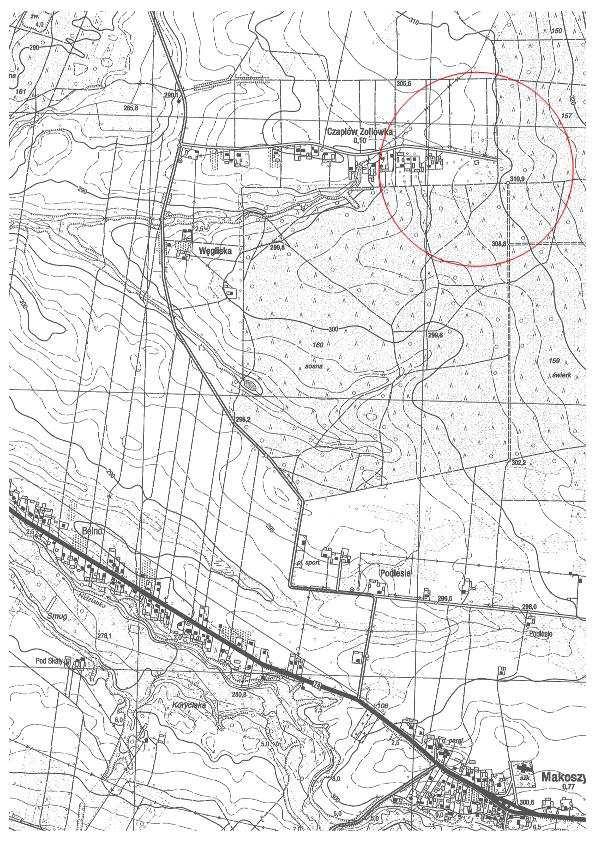

22 11. Rysunki i schematy techniczne 11.1 Orientacja 22

23 11.2 Rysunek nr 1 Plan projektowanych urządzeń 23

24 11.3 Rysunek nr 2 Schemat zasilania 24
