TUCANO Pasuje.

Transkrypt

1 TUCANO Pasuje.

2 Pasuje do każdego gospodarstwa.

3 TUCANO. Tak indywidualny, jak Państwa wymagania. Każde gospodarstwo rolne jest inne, posiada własną strukturę, własną powierzchnię i priorytety. Każde gospodarstwo wyznacza sobie własne cele do osiągnięcia. Pomiędzy wymaganiami firmy świadczącej usługi rolnicze a wymaganiami gospodarstwa rolnego jest ogromna różnica. Na szczęście istnieje kombajn, który może spełnić wszelkie żądania: to TUCANO. Zachęcamy Państwa do odkrycia jego rozwiązań technicznych. CLAAS zbudował jednostkę złożoną z siły, elastyczności i zmienności w którą można wyposażyć praktycznie każde gospodarstwo. Jesteśmy tego pewni: TUCANO będzie dla Państwa dobrym rozwiązaniem.

4 Odpowiedni na wszystkie pola.

5 TUCANO. Nieograniczone możliwości. Tu jest do zebrania zboże, tam rzepak, gdzieś jeszcze kukurydza. Także słonecznik, groch, bobik, soczewica, koniczyna, soja i wiele innych, wnoszących swój udział w rozkwit rolnictwa na świecie. TUCANO zbiera praktycznie wszystko - klepisko MULTICROP zdobywa coraz większe uznanie. Różne kraje, różne priorytety. Czy większa waga przykładana jest do jakości słomy, czy wyjątkowa przepustowość APS ma zdecydować o zbiorze w pierwszej kolejności mniejszych pól z maksymalną efektywnością: podkreślić trzeba, że uniwersalny TUCANO zawsze będzie odpowiadał profilowi użytkownika. Różnorodność bez granic: różnorodność TUCANO.

6 Pasuje do rodziny.

7 TUCANO. Przykładem jest jego wielki brat. W TUCANO, CLAAS efektywnie połączył wiele doskonałych elementów z najwyższej klasy - zdefiniował tym samym nową kategorię: Segment Premium w wyższej klasie średniej. TUCANO odpowiada jakościowo swemu większemu bratu, kombajnowi LEXION. Całkowicie nowa kabina o najwyższym komforcie i z wielofunkcyjnym uchwytem, który praktycznie ujednolica obsługę przyrządów roboczych, szeroki wybór tych przyrządów, podnoszący wydajność przyrząd żniwny VARIO, doskonała młocarnia APS to tylko niektóre z przykładów zastosowanych tu rozwiązań. CLAAS, specjalista w maszynach żniwnych, prezentuje w TUCANO produkt perfekcyjnie uzupełniający ofertę rodziny kombajnów: czyni to skoncentrowaną siłą i konsekwentną ekonomiką. Czy coś takiego mogłoby się Państwu podobać? Spis treści: Kabina 8 CLAAS VISTA CAB 10 EASY Efficient Agriculture Systems by CLAAS 12 Wielofunkcyjny uchwyt 14 CEBIS 16 TELEMATICS 18 Przyrządy robocze 20 Przyrząd żniwny 22 Przyrząd żniwny VARIO 24 CONSPEED, SUNSPEED 26 Pozostałe przyrządy żniwne 28 Technologia przyrządów roboczych 30 Młocarnie 32 Młocarnia 400: APS 34 Młocarnia Technologia wytrząsaczy 38 Czyszczenie 40 Zbiornik ziarna 42 Zarządzanie słomą 44 CLAAS POWER SYSTEMS 46 Silniki Mercedes Benz 48 Napęd, ogumienie, konserwacja 50 Serwis 52

8 Dostosuje się do każdego kierowcy.

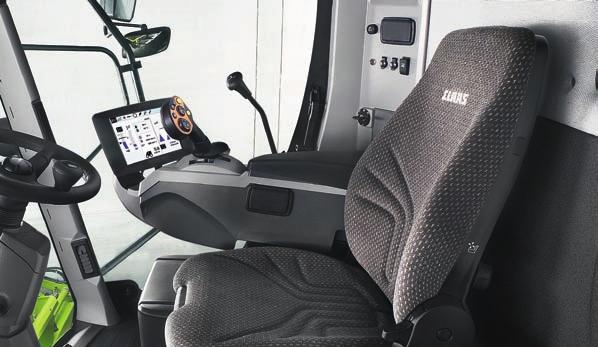

9 Moim celem jest wykorzystanie całego potencjału kombajnu TUCANO. W tym celu kabina musi zaoferować operatorowi doskonałe miejsce pracy, dopasowane do jego indywidualnych wymagań. Kabina (Alexander Esslinger, Allensbach)

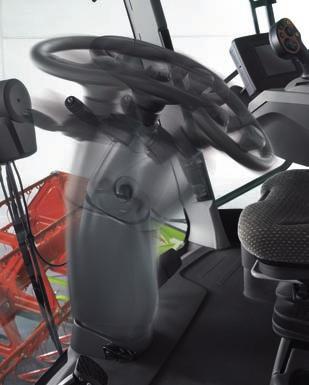

10 Wysoki komfort. Pełna koncentracja. Uwaga operatora nie może być rozproszona, dlatego wszystkie przyrządy sterowania TUCANO spełniają wymagania, życzenia i potrzeby kierowcy: z optymalnym polem widzenia i innymi zaletami. Całość tworzy wyjątkowo komfortowe miejsce pracy wyraźnie zwiększające jej wydajność. 10

11 Wszystko widzieć, niewiele słyszeć. Oto cały sekret. Także nocą jest jasno, jak w dzień. Układ oświetlenia kombajnu TUCANO także w ciemnościach zagwarantuje doskonałą widoczność obszaru pracy. Do ośmiu reflektorów roboczych Oświetlenie składanych przyrządów roboczych Oświetlenie ścierniska, oświetlenie boczne, światła cofania Oświetlenie rozładunku zbiornika ziarna Oświetlenie zbiornika ziarna Oświetlenie zgonin Oświetlenie układu czyszczenia Dla ułatwienia przeglądów: oświetlenie serwisowe pod pokrywami bocznymi Nowy wymiar wyższej klasy średniej. Kabina VISTA CAB oferuje dużo swobody ruchu Optymalizacja wyciszenia stworzyła niezwykle spokojne miejsce pracy Przestawiana 3-stopniowo kolumna kierownicy pozwala dopasować jej wysokość i nachylenie do każdego kierowcy W kabinie znajduje się również siedzisko dla pasażera Wydajna klimatyzacja A/C MATIC zapewnia świeżą i przyjemną atmosferę wewnątrz kabiny Pod fotelem operatora i z jego boku znajdują się duże schowki (np. z lodówką) CLAAS VISTA CAB 11

12 EASY. Po prostu wydobyć więcej. Nazwa jest programem. Go on. Go easy. Swoją kompetencję w dziedzinie elektroniki CLAAS określił jedną nazwą: EASY. EASY dzieli się na cztery zakresy. Każdy jest oddzielnym specjalistą a razem tworzą silny zespół. Efficien Agriculture Systems daje to, co obiecuje: Od ustawienia maszyny, przez systemy kierowania aż do rozwiązań programowych, jest w EASY bardzo proste. Wszystkie systemy można perfekcyjnie wzajemnie dopasować i wydobyć ze swoich maszyn oraz gospodarstwa to, co w nich najlepsze. on board - sterowanie maszyny i optymalizacja wydajności wykonywane z kabiny on field - wzrost produktywności bezpośrednio na polu on track - nadzór maszyny i zdalna diagnoza on farm - rozwiązania programowe dla gospodarstwa

13 Jedną maszyną jeździ trzech kierówców o różnych kwalifikacjach. Ale każdy z nich musi umieć wydobyć z maszyny optimum jej możliwości. (Gerhard Ebbighausen, Northeim) EASY Efficient Agriculture Systems by CLAAS

14 Jedna dźwignia i wszystko w dłoni. ❷ ❼ ❽ ❸ ❶ ❹ ❺ ❻ ❾ ❿ ❸ ⓫ ⓬ 14

15 1 Drążek jezdny z wielofunkcyjnym uchwytem 2 Ekran CEBIS 3 Przyciski / obrotowy przełącznik CEBIS 4 Rewersja przyrządu roboczego 5 WŁĄCZANIE / WYŁĄCZANIE lewej kosy do rzepaku 6 Wyrównanie stołu przyrządu żniwnego / Stół VARIO 7 WŁĄCZANIE / WYŁĄCZANIE przyrządu roboczego 8 WŁĄCZANIE / WYŁĄCZANIE młocarni 9 Napęd wszystkich kół 10 Liczba obrotów silnika (3 pozycje) 11 Ustawianie kierunku rozrzutu sieczki 12 Ustawianie środka AUTO PILOT Wszystko po prawej stronie. Wielofunkcyjny uchwyt zintegrowany w prawej poręczy fotela kierowcy, ma centralne znaczenie dla komfortu jazdy i obsługi TUCANO. Elastycznie regulują się nim prędkość jazdy oraz steruje wieloma innymi funkcjami takimi, jak na przykład: Kierunek jazdy Ustawienie przyrządu tnącego i nagarniacza, STOP przyrządu żniwnego Regulacja stołu Vario lub poprzeczna regulacja przyrządu żniwnego Przestawianie rury rozładowczej zbiornika ziarna WŁĄCZANIE / WYŁĄCZANIE rozładunku zbiornika AUTO PILOT / LASER PILOT AUTO CONTOUR II Wielofunkcyjny uchwyt 15

16 Kontrola-komfort pierwszej klasy. CEBIS na drodze. To, co zachwyca w najwyższej klasie naszych kombajnów, teraz także w TUCANO troszczy się o komfort i bezpieczeństwo pracy. Elektroniczny system informacji pokładowej CEBIS, dużym monitorem ułatwia kierowcy doskonałe utrzymanie wszystkiego pod kontrolą. Informacja, rejestracja, sterowanie, nadzór: CEBIS z CLAAS oferuje niezawodne dostarczanie danych i parametrów o roboczym stanie TUCANO. 1 Pasek menu 2 Prędkość jazdy i liczba obrotów silnika 3 Godziny pracy 4 Poziom paliwa i temperatura silnika CEBIS na polu. 5 Kontrola przepustowości 6 Powierzchnia i wydajność powierzchniowa 7 Informacje o jeździe: liczba obrotów silnika, obciążenie silnika, liczba obrotów bębna, ustawienie sekcji szerokości, prędkość 8 Informacje o przyrządzie roboczym ❶ ❹ ❷ ❽ ❺ ❻ ❸ ❼ 16

17 Jest tak inteligentny, jak jego większy brat. W zasięgu ręki i oka. CEBIS wygodnie obsługuje się obrotowym przełącznikiem i przyciskami. Jednoznaczne elementy obrazu i ich jasny podział pozwalają szybko i pewnie posługiwać się terminalem połączonym na stałe z fotelem kierowcy. Wystarcza jedno spojrzenie a CEBIS pokaże aktualne przebiegi czynności i stany maszyny. Obrazy jazdy, względnie żniw, przejrzyście zbierają wszystkie istotne informacje. Meldunki ostrzegawcze kierowca otrzymuje zarówno akustycznie jak też optycznie, w postaci tekstu. Odkryjmy zalety CEBIS naciskając jeden przycisk. Demo CEBIS znajdą Państwo w internecie pod claas.com Duży CEBIS MONITOR rozmiaru 8,4. CEBIS 17

18 CLAAS TELEMATICS z dobrego kierowcy zrobi lepszego. Pełna kontrola przestojów. Rozładunek zbiornika ziarna Oczekiwanie z pełnym zbiornikiem ziarna Wszystko jak na dłoni - wystarczy kliknąć. CLAAS TELEMATICS pozwala w każdym czasie wywołać przez internet ważniejsze dane dotyczące maszyny. Z CLAAS TELEMATICS naprawdę zarabia się więcej. Optymalizacja ustawień. Przez internet można w czasie rzeczywistym precyzyjnie porównać dane o nastawach swoich maszyn w przeciągu całej kampanii. Wynik: perfekcyjna praca w każdych warunkach. Każdego dnia. Poprawa przebiegów roboczych. Codziennie jest sporządzany i wysyłany przez raport z analizą czasu pracy oraz oceną najważniejszych parametrów maszyny. Przed rozpoczęciem omłotu można przeanalizować informacje z dnia poprzedniego i sprawdzić, kiedy kombajn pracował najlepiej. Dodatkowo można wywołać ślady jego przejazdów z protokołem zdarzeń i zoptymalizować logistykę transportu. CLAAS TELEMATICS pozwala zarządzać flotą maszyn tak, aby uniknąć nieopłacalnych przestojów, gdyż założone zlecenia można śledzić online. Kierowca, rolnik i serwis mają jednoczesny dostęp do wszystkich danych maszyny. 18

19 Analiza czasu pracy. Czas jazdy: 0,7 %, 0 h 11 min 54 s Ostrzenie noży: 1,3 %, 0 h 13 min 15 s Czas pracy: 67 %, 11 h 24 min 26 s Czekanie: 3,2 %, 0 h 32 min 36 s Oszczędność czasu serwisu. Zdalna diagnoza CLAAS. CLAAS TELEMATICS pozwala za zgodą użytkownika przekazywać dane do serwisu CLAAS. Daje to serwisowi możliwość analizy przyczyn oraz lokalizacji ewentualnych usterek i wykonania zdalnej diagnozy a także najlepszego przygotowania się mechanika do miejsca przebywania maszyny. Nawroty: 4,8 %, 0 h 48 min 57 s Ich zalety: Postój: 10,2 %, 1 h 43 min 55 s Uproszczenie dokumentacji. Jazda: 12,8 %, 2 h 10 min 33 s Za pomocą TELEMATICS eksportuje się dane ważne do mapowania wydajności i oszczędza cenny czas. Tak można przejąć informacje o wydajności na poszczególnych częściach pola. Ich analizę można obejrzeć graficznie w formie mapy wydajności, kart wilgotności i kart strat. Odczytanie pamięci błędów Sprawdzenie parametrów maszyny Sprawdzenie sensoryki, np. napięcia czujników liczb obrotów Konfiguracja maszyny Miejsce pobytu i ślady przejazdów maszynmożna obejrzeć na zdjęciach satelitarnych w Google TM Earth. CLAAS TELEMATICS 19

20 Pasuje do każdej pracy. Przyrządy robocze "W Polsce chodzi o to, aby z każdej rośliny wydobyć maksimum plonu. A to zaczyna się właśnie w przyrządzie żniwnym." (Jan Kwiatkowski, Nowa Wieś)

21 Przyrząd żniwny VARIO - jedyny w tej klasie Standardowe przyrządy żniwne ze stołem do rzepaku 8-rzędowy CONSPEED do kukurydzy - składany C 540 przyrząd żniwny składany RAKE UP do omłotu z pokosów SUNSPEED - przyrząd do zbioru słonecznika

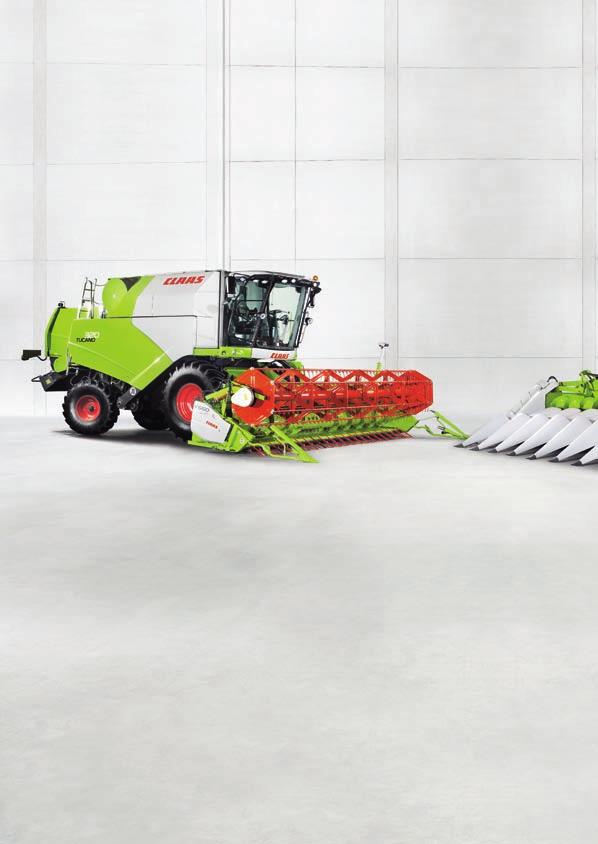

22 Koncepcja oznaczająca większą wydajność. Z każdym przyrządem roboczym. Najbardziej elastyczny i uniwersalny. Wielozłącze. Kombajn TUCANO został skonstruowany tak, aby na wysokim poziomie sprostać różnym wymaganiom. Z jednej strony jest to wydajna i niezawodna maszyna a z drugiej strony daje on możliwość elastycznego zastosowania przy jednoczesnym, minimalnym czasie przezbrajania. Za przykład posłużyły tu największe modele kombajnów. Połączenie tych rozwiązań można w pełni wykorzystać. Kanał V. Z elastycznym ułożyskowaniem uchwytów przyrządu żniwnego, kanał V umożliwia w TUCANO szybką i łatwą zmianę kąta cięcia. Optymalnie dopasowuje się do wszystkich warunków pracy i do różnego ogumienia. Centralne wielozłącze dla wszystkich hydraulicznych i elektrycznych funkcji przyrządu żniwnego. Oszczędność cennego czasu koniecznego do podłączenia i odłączenia przyrządów Dzięki budowie złącza, eliminacja ryzyka związanego z pomyłką Łatwe dołączanie nawet pod obciążeniem. Ochrona środowiska, żadnych wycieków oleju Centralne ryglowanie. Wszystkie punkty ryglowania można równocześnie uruchomić jedną dźwignią z lewej strony przyrządu żniwnego. Bezpieczne, szybkie ryglowanie Łatwe i proste do- i odłączanie przyrządu żniwnego Po prostu komfort 22

23 Podnośniki kłosów. Koncepcja wózka transportowego. Ich użycie zmniejsza straty w wyległym zbożu (szczególnie w jęczmieniu) oraz ilość zbieranych kamieni. Pewne podnoszenie zboża Idealne przechowywanie podnośników kłosów na przyrządzie żniwnym Hydrostatyczny napęd nagarniacza. Pompa hydrostatyczna umieszczona na maszynie dostarcza maksymalnego, sięgającego 1000 Nm, momentu obrotowego do nagarniacza. Liczba obrotów nagarniacza jest ustawiana automatycznie w zależności od prędkości jazdy. Wszystko z myślą o zyskaniu na czasie. Wózek transportowy to miejsce do wygodnego, bezpiecznego ułożenia przyrządu żniwnego. Jest on w kilka sekund ryglowany dwoma sworzniami. Specjalne schowki w przyrządzie do rzepaku służą do przewozu wyposażenia, gumowa, antypoślizgowa podstawa chroni je przed kradzieżą. Regulowane listwy czyszczące. Ustawienie odległości listew czyszczących do ślimaka wciągającego w przyrządach C370, C 430 i C 490 wykonuje się łatwo i wygodnie. Wysoki moment obrotowy skutecznie obracający nagarniacz na całej długości. Lepsza skuteczność w porównaniu z pompami zębatymi Zamknięty obwód hydrauliki gwarantujący spokojne obroty nagarniacza Szybkie dopasowanie prędkości nagarniacza Rewersja hydrauliczna na kanale wciągającym Przyrząd żniwny 23

24 Połączenie pierwszej klasy: Wyjątkowy postęp. TUCANO, jako pierwsza maszyna w klasie średniej, ma możliwość dołączenia wysokowydajnego przyrządu żniwnego VARIO. Jedyna w swoim rodzaju kombinacja, profitująca w każdej pracy: Wysoka wydajność dzięki równomiernemu doprowadzaniu zbieranej masy Do wyboru jest pięć różnych szerokości przyrządów VARIO: V 540, V 600, V 660, V 750 i V 900 Hydrostatyczny napęd nagarniacza wyposażony w automatykę liczby obrotów Niezawodny i mocny: wielopalcowy ślimak wciągający Równomierny przepływ zbieranego materiału zwiększa wydajność. Wysokowydajny przyrząd żniwny VARIO równomiernie doprowadza zbierany materiał do młocarni. Tylko tak można podnieść wydajność i wykorzystać zainstalowany w maszynie potencjał. Oprócz tego obniża się zużycie paliwa a wsparcie kierowcy wyraźnie podnosi produktywność. Do tego dochodzą pozostałe, oczywiste zalety: Wysoka stabilizacja liczby obrotów silnika, młocarni, zespołów oddzielania i czyszczenia Bardzo wysoka stabilizacja wydajności Eliminacja skoków obciążenia zespołów młocarni Ochrona napędów Automatyka obrotów nagarniacza Automatyka wysokości nagarniacza Automatyka wysunięcia nagarniacza Automatyka pozycji stołu 24

25 TUCANO jest bardzo elastyczny: Rzepak i zboża. W rzepaku trzeba wyjątkowo uważać na nasiona. Dojrzały rzepak często wykazuje podczas podczas omłotu niepożądaną, własną dynamikę. Strąki pękają i nasiona rozpryskują się na wszystkie strony. Niezbędnymi częściami składowymi przyrządu żniwnego VARIO do zbioru rzepaku są odgarniacz oraz nadstawka. Bardzo pomagają w zmniejszeniu strat podczas żniw. Stół przyrządu żniwnego może być do zbioru zbóż bezstopniowo wydłużany o 20 cm lub skracany o 10 cm - tak optymalizuje się przepływ materiału a praca staje się bardzo wydajna. Do zbioru rzepaku, stół można wysunąć o 50 cm do przodu - jest on gotów do użycia w bardzo krótkim czasie. Pozycja kosy - 10 cm Pozycja kosy +20 cm Prawą i odłączaną lewą kosę do rzepaku montuje się łatwo i bez żadnych dodatkowych materiałów. Hydrauliczny napęd kos do rzepaku jest już wbudowany. Pozycja kosy +50 cm + 50 cm +20 cm - 10 cm Standard Przyrząd żniwny VARIO 25

26 TUCANO zbiera wszystko. Kukurydzę i słonecznik. CONSPEED LINEAR. Z szerokości do kompaktu. Wysoka wydajność zrywania przy równoczesnym, łagodnym traktowaniu kolb ma decydujący wpływ na przepustowość maszyny. Zrywacze CONSPEED i CONSPEED LINEAR spełniają te wymagania i są optymalnie dopasowane do potencjału wydajności TUCANO. Naciskiem palca uruchamia się z kabiny zmianę pozycji roboczej na transportową. Zewnętrzne sekcje zrywacza są elektrohydraulicznie składane do środka na szerokość trzech metrów. Przy rozkładaniu do pozycji roboczej, dołączane są automatycznie także komponenty napędu. Wykorzystajmy maksymalną siłę uderzenia CONSPEED: Walce zrywacza i noże pokryte warstwą wolframowo węglanową Elektrohydrauliczne przestawianie płyt zrywacza Poziomy siekacz Mocne napędy wyłącznie wałkami przegubowymi i przekładniami Mocne osłony z tworzywa sztucznego Automatyczne prowadzenie maszyny przez AUTO PILOT SUNSPEED: Słoneczne perspektywy. CLAAS skonstruował wiele dobrych przyrządów do zbioru słonecznika - wynikiem zaś jest wzorowo spełniający wszystkie zadania SUNSPEED: Maksymalna wydajność powierzchniowa Minimalne straty Większe bezpieczeństwo pracy Minimalne czasy przezbrajania Optymalny komfort użytkowania 26

27 Zasada wyjątkowo skutecznego funkcjonowania. Gdy słonecznik zostanie pochwycony przez łódki, to przestawialna blacha prowadząca naciska kwiatostany do przodu. Równocześnie wałek zrywający zapobiega zbyt wczesnemu obcinaniu. W ten sposób kwiatostany dostają się do specjalnie zbudowanego nagarniacza, wyposażonego w zęby z dodatkowymi gumowymi prowadnikami. Nagarniacz prowadzi obcięte kwiatostany do ślimaka wciągającego a stamtąd dostają się one do kanału wciągającego. System dostosowujący się wyjątkowo łatwo. Wysokość i liczbę obrotów nagarniacza można zmieniać hydraulicznie Przestawialne blachy pewnie ustalają pozycję łodyg a zbierane są tylko kwiatostany słonecznika Szczeliny między łódkami przyrządu do zbioru słonecznika można dostosować do grubości łodyg - eliminuje się wtedy zapchania, żniwa biegną jak po sznurku Można również zmieniać nachylenie łódek tak, aby dostosować się do najróżniejszych warunków zbioru Hydraulicznie przestawiana blacha prowadząca Nagarniacz Belka kosy Walec zrywacza CONSPEED SUNSPEED 27

28 Ma wiele zalet: składany przyrząd żniwny. Przyrząd do zbioru soi: jakość blisko gleby. Wąskie drogi, ciasne przejazdy, duży ruch drogowy. TUCANO ze składanym przyrządem żniwnym nie da się pokonać w swojej wydajności dziennej. Ten przyrząd żniwny czyni do- i odłączanie zbędnym, gwarantuje optymalne właściwości jezdne i doskonałą widoczność umożliwiając przejazd z pola na pole praktycznie beż żadnych przerw. Jego zalety: Eliminacja dodatkowego wózka transportowego Drastyczna redukcja czasu przezbrajania Niezwykła oszczędność czasu i kosztów Prosta obsługa Bezpieczeństwo pracy Optymalne bezpieczeństwo w ruchu drogowym Wysoka siła uderzenia Lepsze planowanie terminów Strąki soi są bardzo blisko ziemi. Dlatego, aby zapewnić zbiór bez strat konieczne jest koszenie możliwie najniżej. To jedyne rozwiązanie, by wszystkie nasiona dostały się do maszyny. Przyrządy CLAAS do zbioru soi wyposażono w elastyczną belkę kosy, która automatycznie dopasowuje się do małych nierówności terenu. Te same przyrządy są również stosowane do zbioru grochu i kultur specjalnych, jak na przykład koniczyna. 28

29 TUCANO zbiera wszystko. Groch, fasolę, soczewicę, koniczynę, soję. RAKE UP całkowicie odmienny podbieracz. Zęby zostały zamontowane na sześciu dźwigarach. Są sterowane, mogą być cofane w czasie odkładania zbieranego materiału na fartuchu, mogą wykonywać dodatkowe ruchy boczne. Liczbę obrotów podbieracza ustawia się hydraulicznie, z kabiny. Szczególna siła: uniwersalność. Elastyczność wykorzystania i zdolność adaptacji TUCANO czynią z niego długo oczekiwane rozwiązanie umożliwiające zbiór w wielu miejscach i sytuacjach. Dzięki temu, z właściwym przyrządem żniwnym kombajn zwiększa ekonomikę pracy. RAKE UP daje jasne korzyści: Dokładne podbieranie i wysoka wydajność także w najtrudniejszych warunkach pracy Czyste podnoszenie zbieranego materiału Dwuczęściowy dociskacz dający płynny przepływ masy Uniwersalne zastosowanie do prawie wszystkich roślin Mocne i trwałe wykonanie Przyrząd do zbioru soi RAKE UP Składany przyrząd żniwny Przyrząd do zbioru soi 29

30 Czterech silnych pomocników. CONTOUR II gwarantuje dobre dopasowanie do podłoża. CLAAS CONTOUR II automatycznie dopasowuje przyrząd żniwny do podłoża. Kierowca wybiera siłę nacisku a CLAAS CONTOUR II dba o to, aby była ona stale utrzymywana. Wybór wysokości cięcia przy każdym opuszczeniu przyrządu żniwnego znajduje zawsze tę samą, wybraną wartość. AUTO CONTOUR II dba o wyrównanie poprzeczne i podłużne. Aktywne, automatyczne sterowanie przyrządem żniwnym CLAAS rozwinęło się jeszcze bardziej. AUTO CONTOUR II z nowymi siłownikami przyrządu żniwnego reguluje nacisk na podłoże tak precyzyjnie, jak nigdy dotąd. Czujniki elektroniczne mierzą ciśnienie hydrauliczne w systemie i szybko reagują. Sterowane zaworami akumulatory ciśnieniowe optymalnie amortyzują przyrządy robocze o różnej masie. Nie ma znaczenia z jakim przyrządem żniwnym się pracuje. AUTO CONTOUR II porównuje wartości rzeczywiste z żądanymi, dostosowuje przyrząd żniwny do nierówności pola i znakomicie odciąża kierowcę. Jest to znaczne ułatwienie pracy zwłaszcza z przyrządami o dużej szerokości, nocą, w wylegach, na zboczach i na glebach kamienistych. AUTO CONTOUR II pomaga w wyraźnym podniesieniu wydajności i czyni pracę TUCANO jeszcze bardziej ekonomiczną. LASER PILOT 30

31 LASER PILOT kieruje automatycznie. Składany LASER PILOT jest automatycznym systemem kierowania służącym do dokładnej jazdy "na krawędzi cięcia". W wyjątkowy sposób odciąża on kierowcę - przez cały, długi dzień, przez całą kampanię. Umożliwia koncentrację na parametrach warunkujących wydajność młócenia. Przez pełne wykorzystanie szerokości przyrządu żniwnego osiąga się zarówno lepszą jakość pracy jak i wyższą wydajność w całej kampanii żniwnej. Elektroniczno-optyczne czujniki LASER PILOTA za pomocą impulsów świetlnych określają krawędź między skoszonym a nieskoszonym łanem. LASER PILOT dostępny jest dla lewej i prawej strony przyrządu żniwnego. Troszczy się o: AUTO PILOT zapewnia optymalną pozycję w kukurydzy. Dwa cyfrowe czujniki w zrywaczu wykrywają pozycję kombajnu TUCANO i automatycznie go prowadzą: w każdych warunkach kombajn jest się na właściwej pozycji, wydajność i opłacalność są wyższe. Cyfrowe czujniki pozwalają osiągać większą prędkość jazdy Mniej strat, nawet w przy złej widoczności, nocą i z wysoką prędkością roboczą Kierowca jezt znacznie odciążony Optymalne wykorzystanie szerokości przyrządu roboczego Wyższą dokładność przy zliczaniu powierzchni Wyższe bezpieczeństwo pracy podczas pracy w wylegach i nocą Uchwyty LASEROWEGO PILOTA są składane i teleskopowo wysuwane CLAAS CONTOUR II AUTO CONTOUR II LASER PILOT AUTO PILOT 31

32 Pasuje do każdych wymagań. Omłot "Jako kierownikowi dużego gospodarstwa, zawsze zależało mi nie tylko na wysokiej jakości ziarnie, ale także na jakości słomy. (Tomasz Wiśniewski, kierownik gospodarstwa rolnego)

33

34 Wyjątkowy system omłotu APS. Elastyczne klepisko wstępne. Decydujący postęp w CLAAS odbywa się już przed bębnem młócącym. Gwałtowne przyspieszenie przepływu materiału od 3 m/s do 20 m/s uruchamia łańcuch efektywnych procesów. Klepisko wstępne MULTICROP można stosować do wszystkich roślin. Szybka wymiany trzech segmentów skraca przestoje i zwiększa ekonomikę pracy. Przyspieszacz powoduje lepsze rozciągnięcie zbieranego materiału Jest on wtedy równo rozłożony i płynie o 33% szybciej Siły odśrodkowe oddzielają znacznie więcej ziarna Do 30% ziarna wychwytywane jest już w klepisku wstępnym, bezpośrednio pod przyspieszaczem - to znaczące odciążenie klepiska głównego Odrzutnik Bęben młócący Przyspieszacz Podkreślić należy wzrost wydajności sięgający do 20% przy niezmienionym zużyciu paliwa. APS się opłaca % Mocne napędy 34

35 Jedyny w swojej klasie, młóci z APS. Z APS po lepszą jakość ziarna. Do najlepszego możliwego wydobywania i odplewiania ziarna system APS posiada wiele możliwości dopasowania oraz wyposażenie dodatkowe takie, jak wkłady intensywnego omłotu i blachy kłosownika. Są one w kilka sekund załączane dźwigną na kanale wciągającym. Współdziałanie wszystkich zalet APS prowadzi do rekordowego wyniku: Długa droga młócenia, duża powierzchnia oddzielania. W młocarni CLAAS APS dzieje się tak, że klepisko główne obejmuje bęben młócący o wiele dalej, niż w dotychczasowych rozwiązaniach. Kąt opasania wynoszący 151º nie jest znany w żadnej innej młocarni. Daje to łagodniejszy omłot przy większej szczelinie klepiska i niższej liczbie obrotów bębna młócącego oraz zmniejszenie zużycia paliwa. Uzyskuje się najwyższą wydajność oddzielania przy zachowaniu doskonałej jakości ziarna Wszystkie modele kombajnu TUCANO 400 są wyposażone w system omłotu i oddzielania APS. Pewna ochrona. Nowy chwytacz kamieni można łatwo otworzyć i opróżnić z boku maszyny. APS - System młócenia i oddzielania 35

36 Młocarnia CLAAS już tysiące razy sprawdziła się w najcięższych testach. Suwerenny we wszystkich dyscyplinach. Wydobyć i oddzielić - w nowoczesnej młocarni oba zadania muszą być suwerennie połączone: we wszystkich możliwych warunkach żniw. Klasyczna młocarnia CLAAS od nowa dostarcza niezbitych dowodów swojej skuteczności. Wszystko jedno gdzie i kiedy: swoją uniwersalnością przekonuje cała szerokość bębna młócącego tak 1,58 m jak i 1,32 m. Dobry dostęp do młocarni od przodu, nad przenośnikiem pochyłym i z obu stron, przez duże otwory przeglądowe. Wysoka niezawodność gwarantowana mocnymi napędami a w szczególności napędem bębna młócącego. 36

37 Od bobiku do koniczyny: Klepisko MULTICROP zawsze pasuje. Klepisko pod bębnem młócącym zbudowano jako MULTICROP, a jego poszczególne segmenty dają się łatwo wymieniać. Klepisko można szybko dopasować do różnych roślin, gatunków, i stadiów dojrzałości - dbając tym samym o prawidłową kombinację czystego wymłócenia, łagodnego traktowania materiału i wysokiego stopnia oddzielania. Wszystkie modele TUCANO serii 300 wyposażone są w klasyczną młocarnię CLAAS. Młocarnia CLAAS 37

38 Czysto oddzielone po 4,40 m. Tu ziarno, tam słoma: równy przepływ słomy, długie na 4,40 m, otwarte u dołu wytrząsacze gwarantują pewne oddzielenie praktycznie wszystkich resztek ziarna. Oddzielna półka zwrotna transportuje ziarno do podsiewacza. Nawet duża masa słomy jest w tym systemie przenoszona płynnie i luźno. Opory są bezcelowe. Wytrząsacze intensywne CLAAS. Nad każdym z klawiszy wytrząsacza znajdują się ustawione jeden za drugim, dwa sterowane zęby zgarniające, które od góry rozluźniają słomę i dzięki temu zapewniają utrzymanie jej w cienkiej warstwie. Wynik: resztki ziarna swobodnie wypadają ze słomy na półkę zwrotną. 38

39 Ostatnie 10% wydobędą wytrząsacze. Z kontrolą przepustowości jedzie się aż do granic wydajności. Oddzielanie resztek ziarna oraz czyszczenie, kierowca sprawdza równie komfortowo jak w "lusterku wstecznym". Z kabiny, układem kontroli przepustowości CLAAS. Pracuje on z wysoką dokładnością ustawiania i wskazań oraz automatycznie dostosowuje się do nasion o różnej masie. Ich zalety: Dzięki równoczesnej obserwacji można szybko zoptymalizować ustawienie maszyny w zakresie czyszczenia i oddzielania resztek ziarna. Kontrola przepustowości sygnalizuje optymalną prędkość jazdy. Jedzie się aż do granic wydajności maszyny. Technologia wytrząsaczy 39

40 Czyste ziarno lepiej się sprzedaje. System czyszczenia. Skuteczność punkt po punkcie. Dmuchawa promieniowa lub turbinowa. 6 wzgl. 4 turbiny albo dmuchawa promieniowa troszczą się o zachowanie stabilnego ciśnienia wiatru, jego równy rozdział także przy różnym obciążeniu sit. Wymuszone prowadzenie wiatru uniemożliwia tworzenie się materacy Pewne prowadzenie także niewielkich ilości wiatru Bezstopniowa regulacja z kabiny Jeden lub dwa stopnie opadania. Wyjmowany, dzielony podsiewacz. Umożliwiają odciążenie sita górnego Powodują wzrost wydajności szczególnie przy suchej i łamliwej słomie Na podsiewaczu odbywa się wstępne sortowanie ziarna (u dołu) plew i krótkiej słomy (u góry). Wynikające stąd odciążenie sita górnego zwiększa efektywność czyszczenia. Podsiewacz, w celu oczyszczenia po zakończonych żniwach, można łatwo wyjąć. Modele serii 400 dysponują podsiewaczem wykonanym z tworzywa sztucznego, wysuwanym do przodu. Elektryczne przestawianie sit. Skonstruowane w CLAAS, skopiowane przez konkurencję: Elektryczne przestawianie sit z kabiny: Proste i wygodne Eliminuje uciążliwe wysiadanie Pełna kontrola działania Elektryczne przestawianie sit. Podsiewacz z tworzywa sztucznego w serii

41 Czyszczenie 3-D. Dynamiczne wyrównanie pochyłości aktywne sterowanie sitem górnym Pełna stabilizacja wydajności na zboczach o nachyleniu do 20% Absolutnie bezobsługowe i nieścieralne Szybki i łatwy dodatkowy montaż Wraz z AUTO CONTOUR II to idealny "pakiet na zbocza" bez 3-D z 3-D Czyszczenie 41

42 Zbiornik, który pomieści wiele ziarna. QUANTIMETER mierzy i sprawdza. Gdy młocarnia, wytrząsacze i czyszczenie wykonają swoją pracę, ziarno o skoncentrowanej jakości spływa do zbiornika. Z pojemnością 9000 litrów, TUCANO udowadnia swoją prawdziwą wielkość - uzupełnioną przez kilka istotnych czynników: Proste pobieranie prób ziarna Duża wysokość przeładunku Idealny rozdział masy Dobry wgląd w zbiornik ziarna Szybki, prostoliniowy rozładunek o szybkości 75 litrów/ sekundę Gładkie ściany wewnątrz zbiornika gwarantujące doskonałe opróżnienie Pomiar przepustowości, wilgotności i wskazania danych w CEBIS to najważniejsze funkcje QUANTIMETER. Pomiar przepustowości odbywa się zależnie od zbieranej rośliny. Wilgotność ziarna sprawdzana jest na bieżąco i pokazywana na życzenie. Przy pomiarze objętości w przenośniku ziarna, fotokomórka sprawdza napełnienie poszczególnych łopatek. Odpowiedni współczynnik korekcyjny uwzględnia między innymi poprzeczne i wzdłużne nachylenie maszyny i w efekcie QUANTIMETER automatycznie, dokładnie podaje wielkość zbioru. W połączeniu z QUANTIMETER standardem jest automatyczne napinanie łańcucha przenośnika ziarna. Wszystkie maszyny z QUANTIMETER są wyposażone w większy przenośnik ziarna. 42

43 Napełniony jakością, opróżniany szybko. Innowacja: wizualna kontrola zgonin z kabiny operatora. Skonstruowana specjalnie dla TUCANO: Okno z oświetleniem do kontroli zgonin Możliwość szybkiego, najlepszego z możliwych ustawienia maszyny Doprowadzenie do najlepszego wykorzystania potencjału wydajności Zbiornik ziarna 43

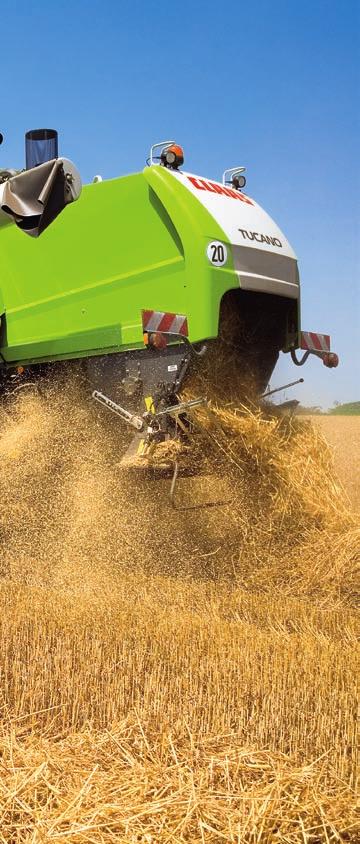

44 Krótkie cięcie, daleki rozrzut: pole gotowe do kolejnych zbiorów. Krótko posiekana, równomiernie rozdzielona. Słoma przychodząca z wytrząsaczy jest krótko posiekana przez siekacz i rozdzielona na całą szerokość roboczą. Plewy wydostające się poza skrzynię sitową trafiają do rozdzielacza Heavy Duty, który rozmieszcza je na polu - odległość wyrzutu można łatwo ustawiać. NOWOŚĆ: SPECIAL CUT. Dla wszystkich modeli TUCANO zamiast siekacza STANDARD CUT jest do dyspozycji siekacz SPECIAL CUT. Dysponuje on większą o 30% liczbą noży. Jest ich 68 przy pięciu klawiszach wytrząsacza (430/330/320), 80 przy sześciu klawiszach (450/440/340). Zoptymalizowana obudowa zapewnia równy dopływ słomy. Wyróżnia się on niewielkim zapotrzebowaniem paliwa i dokładnym rozdziałem sieczki. 44

45 Jeśli rozdzielacz plew, to HD. Zalet jest wiele: Gotowość do zbioru zbóż i kukurydzy - bez przezbrajania Długi okres użytkowania komponentów HD Doskonały rozdział poprzeczny Pewne prowadzanie materiału w każdych warunkach Eliminacja wpływu strumienia powietrza czyszczącego Optymalny dostęp do skrzyni sitowej dzięki składanemu rozdzielaczowi plew TUCANO traktuje słomę bardzo łagodnie. Przykładem jest długa słoma. Dzięki łagodnemu młóceniu i oddzielaniu ziarna, słoma w pełni zachowuje swoją strukturę, idealną do pełnowartościowej ściółki. Przy wyłączonym siekaczu układany jest luźny pokos. Dzięki temu słoma szybciej schnie i daje się łatwo sprasować w baloty. Rozdzielacz plew HD Zarządzanie słomą 45

46 Siła, która pasuje. CPS CLAAS POWER SYSTEMS.

47 Rozwój maszyn CLAAS zawsze był nierozłącznie powiązany z wysoką skutecznością, niezawodnością i optymalną ekonomiką działania. Dotyczy to oczywiście wszystkich kombajnów CLAAS. Decydujące znaczenie ma tu system napędowy. A do niego należy znacznie więcej, niż tylko mocny silnik. Pod nazwą CLAAS POWER SYSTEMS (CPS) najlepsze komponenty połączono w niezrównany system napędowy CLAAS. Wysoka moc pojawia się wtedy, gdy jest konieczna. Idealne dostosowanie do systemów roboczych sprawia, że mamy do czynienia z techniką, która oszczędzając paliwo, szybko się spłaca. Warunki pracy zmieniają się u nas bardzo często. Aby można było efektywnie pracować, moc maszyny musi być odpowiednia. CLAAS POWER SYSTEMS (Andrzej Nowak, właściciel gospodarstwa rolnego)

48 Centrum mocy z najwyższej klasy. Bez żadnych kompromisów gdy idzie o moc i trwałość: Silniki Mercedes Benz OM 906 LA (6,37 l) wzgl. silniki OM LA (7,20 l) dają TUCANO pełną suwerenność z którą nawet w najtrudniejszych warunkach można wykorzystać niezwykłe rezerwy wydajności. Najnowocześniejsza technologia silników. Sterowane zaworami magnetycznymi pompowtryskiwacze w połączeniu z elektronicznym zarządzaniem silnika dbają o doskonałe rozwinięcie mocy przy niskim zużyciu paliwa. Silniki w TUCANO gwarantują optimum przeniesienia mocy oraz rozdział mocy i siły. 48

49 Suwerenna siła dla najbardziej wymagających. Chłodzenie, konserwacja, paliwo: mocne argumenty. Wysokoefektywny, wspólny układ chłodzenia dla silnika, hydrauliki i klimatyzacji Wysoka trwałość i długie okresy między przeglądami Odporny na ścieranie napęd hydrauliczny wirującego kosza chłodnicy, doskonały dostęp do chłodnicy, wyraźnie zmniejszający nakład pracy przy przeglądzie Dzięki ruchomej, składanej drabince, łatwy dostęp do silnika i innych punktów konserwacji Silniki zgodne z Dyrektywą EUROMOT IIIa w zakresie emisji spalin Przydatność do stosowania paliwa RME pomaga w dalszej redukcji kosztów (konieczne przezbrojenie) Cała koncepcja silnika oraz systemu młócenia TUCANO przekonuje wyjątkową ekonomiką Pojemność zbiornika paliwa to 650 lub 500 litrów Silnik 49

50 Bez sprzęgła i zmiany biegów, kierowca w pełni koncentruje się na żniwach. Innowacyjny napęd na wszystkie cztery koła. Hydrostatycznym napędem TUCANO - bez wysprzęglania i zmiany biegów - wygodnie sterujw się wielofunkcyjnym uchwytem. Tak wiele komfortu natychmiast przekłada się na wzrost wydajności: przez szybkie nawroty oraz optymalne dopasowanie prędkości jazdy do zróżnicowanych warunków żniw. Opcja Extra Power: napęd na wszystkie koła. Naciśnięciem palca uruchamiana jest nagromadzona siła, zapewniającą jazdę do przodu w najcięższym terenie. Napęd na wszystkie koła jest niezawodny i bezobsługowy. Stosując olej hydrauliczny CLAAS Bio, zwiększa się stopień przyjaznej dla środowiska pracy TUCANO. 50

51 Nowe rozmiary opon: zawsze jest wybór. Osiem rozmiarów dla osi napędzanej, pięć dla osi kierującej Konserwacja. Czy może być jej trochę mniej? Duże osłony boczne dają optymalny dostęp. Skrzynka na narzędzia Układ pneumatyki Pulpity smarowanicze (z reflektorem) Długie okresy między przeglądami Ogumienie osi przedniej TUCANO 450/ /320 Rozmiar opon Szerokość zewnętrzna (m) 650/75R32 4, bliźniak 18.4R38 620/75R30 F16-3,00-3,00 620/75R30 F ,23 650/75R32 3,47 3,19 3,47 3,19 680/85 R32 3,48 3,22 3,48 3,22 710/75R34 3,63 3,36 3,63 3, LR32-3,50-3,50 800/65R32 3,83 3,57 3,83 3,57 900/60 R32 3,87 3,61 3, /50 R32 4, Ogumienie osi tylnej TUCANO 450/ /320 Rozmiar opon Szerokość zewnętrzna (m) 14.5/75-20 IMP - 3,00-3, /85-24 IMP 3,34 3,20 3,34 3,20 500/70R24 IMP 3,34 3,20 3,24 3,20 500/85R24 IMP 3,34 3,20 3,34 3,20 600/ IMP 3, Napęd Ogumienie Konserwacja 51

52 Pomagamy przez całą dobę. Na profesjonalizmie i niezawodności FIRST CLAAS SERVICE mogą Państwo budować każdą godzinę pracy. Importerzy i partnerzy CLAAS dbają o optymalną dostawę części zamiennych oraz niezawodny serwis. Jesteśmy blisko Was. Nasz magazyn centralny dostarcza wszystkie ORYGINALNE CZĘŚCI CLAAS na cały świat. Liczni partnerzy CLAAS gwarantują, że części te w krótkim czasie trafią do celu - tam, gdzie Państwo akurat są. Stawiamy trafne diagnozy. Wieloletnie doświadczenie naszych specjalistów serwisowych w połączeniu z nowoczesnym systemem diagnostycznym CDS 5000 gwarantuje bardzo szybkie odnalezienie błędu oraz pozwala zaktualizować i skonfigurować CEBIS. Mówimy tym samym językiem. Partnerzy handlowi CLAAS należą do najbardziej doświadczonych w środowisku technologii rolniczej. Są nie tylko znakomicie wyszkoleni i fachowo wyposażeni, lecz doskonale znają także specyfikę prac w Państwa gospodarstwach i zawsze można liczyć na ich kompetencję oraz niezawodność. Jesteśmy tu nawet, gdy mieszkamy daleko. W czasie żniw liczy się każda minuta. Z CLAAS TELEMATICS oszczędzają Państwo cenny czas. Poprzez GPRS oraz internet, nasz serwis ma bezpośredni dostęp do wszystkich danych Państwa TUCANO. Wszystkie konieczne informacje pozwolą mechanikowi zabrać ze sobą niezbędne części zamienne. 52

53 Serwis CLAAS, to fakt. Myślenie ekonomiczne zawsze przynosi sukcesy! Z niezawodnym pakietem serwisowym oraz indywidualnym programem MAXI CARE, CLAAS oferuje wysoki poziomu bezpieczeństwa i kompetencji. Kontrole pożniwne / roczne maksymalizują wydajność, umowy serwisowe dają niezawodność za stałą cenę, możliwość elastycznego wydłużenia gwarancji na wybrane zespoły, koszty stają się przewidywalne i proste do wyliczenia. Pełen pakiet konserwacji i napraw: Kontrola pożniwna / roczna - dobrze sprawdzony, lepiej przygotowany Umowa serwisowa - Jakość FIRST CLAAS: Przeglądy za stałą cenę MAXI CARE - pełna ochrona FIRST CLAAS SERVICE MAXI CARE CLAAS TELEMATICS 53

54 TUCANO Komfortowa kabina CEBIS Kanał-V Składane oddzielacze łanu Stół VARIO Automatyka nagarniacza Wielozłącze. AUTO CONTOUR II 54

55 Silnik Mercedes Benz Wytrząsacz intensywny Siekacz SPECIAL CUT Rozdzielacz plew HD Napęd wszystkich kół Czyszczenie 3-D Wysokowydajne, otwarte wytrząsacze Dmuchawa turbinowa APS LASER PILOT Technika w szczegółach 55

56 TUCANO Komfortowa kabina CEBIS Kanał-V Składane oddzielacze łanu Stół VARIO Automatyka nagarniacza Wielozłącze. AUTO CONTOUR II 56

57 Silnik Mercedes Benz Wytrząsacz intensywny Siekacz SPECIAL CUT Rozdzielacz plew HD Napęd wszystkich kół Czyszczenie 3-D Wysokowydajne, otwarte wytrząsacze Dmuchawa turbinowa LASER PILOT Technika w szczegółach 57

58 Komfortowy wyładunek wymaga wysokości i odległości mm 6980 mm 7798 mm 4093 mm 4500 mm 4884 mm 6000 mm 7500 mm 9000 mm 58

59 TUCANO Oferta przyrządów roboczych Przyrządy standardowe C 900, C 750, C 660, C 600, C 540, C 490, C 430, C 370 Przyrząd VARIO V 900, V 750, V 660, V 600, V 540 Przyrządy do rzepaku Do przyrządów żniwnych standard i VARIO Przyrządy FLEX S 900, S 750, S 600, S 510, S 450 Przyrząd żniwny składany S 510, S 450 C 450, C 540 C 450, C 540 C 450, C 540 C 450, C 540 C 450, C 540 Podbieracz P 420 P 420 P 420 P 420 P 420 P 420 SUNSPEED Liczba Zrywacz do kukurydzy Rzędy 6, 8 6, Przyrządy standardowe Możliwe szerokości cięcia m C 900 ( 9,12 m), C 750 (7,50 m), C 660 (6,68 m), C 600 (6,07 m), C 540 (5,46 m), C 490 (4,92 m), C 430 (4,32 m),c 370 (3,71 m) Składane oddzielacze łanu Odległość, ślimak wciągający-kosa mm Częstotliwość cięcia skoki/min Ślimak wciągający-multifinger Rewersja hydrauliczna Napęd nagarniacza, hydrauliczny obr/min Automatyka przyrządu żniwnego CONTOUR II AUTO CONTOUR II Regulacja obrotów nagarniacza Regulacja wysokości nagarniacza LASER PILOT lewy Przyrząd VARIO Możliwe szerokości cięcia m V 900 (9,12 m), V 750 (7,60 m), V 660 (6,68 m), V 600 (6,07 m), V 540 (5,46 m) Odległość, ślimak wciągający-kosa mm , w rzepaku 1080 Automatyka przyrządu żniwnego CONTOUR II AUTO CONTOUR II Regulacja obrotów nagarniacza Regulacja wysokości nagarniacza Pozioma regulacja nagarniacza Regulacja VARIO LASER PILOT lewy System omłotu Bęben przyspieszacza (APS) Prędkość obrotowa APS 80% obrotów bębna młócącego MULTICROP Szerokość bębna mm Średnica bębna mm Liczba obrotów bębna obr/min Z przekładnią redukcyjną obr/min Kąt opasania klepiska wstępnego stopnie Kąt opasania klepiska stopnie Blacha kłosownika, składana od zewnątrz Przestawianie klepisk, 1 dźwignią, z kabiny, proporcjonalnie Przestawianie klepisk, 2 dźwignie (proporcj. i oddzielnie wylot, z kabiny) Duży chwytacz kamieni Oddzielanie resztek ziarna Klawisze wytrząsacza Liczba Stopnie spadku Liczba Długość wytrząsaczy m 4,4 4,4 4,4 4,4 4,4 4,4 Powierzchnia wytrząsaczy m ,8 7 5,8 5,8 Powierzchnia oddzielania m 2 8,75 8,75 7,26 8,17 6,78 6,78 2 wytrząs. intensywne Seryjnie Opcja Niedostępne

60 TUCANO Czyszczenie Wyjmowany podsiewacz Dmuchawa turbinowa, 6 stopniowa turbinowa, 6 stopniowa turbinowa, 4 stopniowa turbinowa, 6 stopniowa Promieniowa Promieniowa Zmiana l. obr.w dmuchawy, elektrycznie Podwójne, przewietrzane stopnie opadania Dzielona, przeciwbieżna skrzynia sitowa Czyszczenie 3-D Całkowita powierzchnia sit m 2 5,65 5,65 4,70 5,10 4,25 4,25 Przestawianie sit, elektrycznie Powrót zgonin do przyspieszacza Widoczne podczas jazdy Zbiornik ziarna Pojemność l Kąt rozkładania rury rozładowczej stopnie Wydajność rozładunku l/s QUANTIMETER pomiaru wydajności Siekacz Siekacz SPECIAL CUT, 80 noży Siekacz SPECIAL CUT, 68 noży Siekacz STANDARD CUT, 60 noży Siekacz STANDARD CUT, 52 noże Rozdzielacz plew HD Rozdzielacz słomy Podwozie 4-TRAC Silnik Producent Mercedes Benz Mercedes Benz Mercedes Benz Mercedes Benz Mercedes Benz Mercedes Benz Typ OM 926 LA OM 906 LA OM 906 LA OM 906 LA OM 906 LA OM 906 LA Cylindry/pojemność skokowa Liczba/l R 6/7,2 R 6/6,4 R 6/6,4 R 6/6,4 R 6/6,4 R 6/6,4 Regulacja elektroniczna elektroniczna elektroniczna elektroniczna elektroniczna elektroniczna Liczba obr. znamionowych obr/min Moc znamion. (ECE R 120) kw/km 220/ / / / / /204 Norma emisji spalin EUROMOT IIIa Zbiornik paliwa, 500 l Zbiornik paliwa, 650 l 650 l Sprężarka powietrza Ogumienie przód 620/75 R /75 R /75 R /75 R /75 R /75 R /75 R /75 R /75 R /85 R /85 R /85 R /85 R /85 R /85 R /75 R /75 R /75 R /75 R /75 R /75 R LR LR LR /65 R /65 R /65 R /65 R /65 R /65 R /60 R /60 R /60 R /60 R /50 R /50 R 32 tył 14.5/ / / / / / / / / /70 R /70 R /70 R /70 R /70 R /70 R /85 R /85 R /85 R /85 R /85 R /85 R / / Masy (różne, zależnie od wyposażenia) maszyna na kołach, przez przyrządu żniwnego, siekacza i rozdzielacza plew kg Seryjnie Opcja Niedostępne CLAAS ciągle stara się dostosować swoje produkty do wymagań praktyki. Dlatego zastrzega sobie prawo dokonywania zmian. Dane techniczne i ilustracje należy traktować jako przybliżone i mogące obejmować elementy nienależące do wyposażenia seryjnego. Prospekt ten został wydrukowany do dystrybucji na całym świecie. Odnośnie wyposażenia technicznego i cennika prosimy kontaktować się ze swoim partnerem handlowym CLAAS Na zdjęciach zostały częściowo zdjęte osłony i elementy zabezpieczające. Dokonano tego w celu lepszego przedstawienia działania i ze względu na zagrożenia w żadnym wypadku nie wolno zdejmować tych osłon samodzielnie. Należy zawsze przestrzegać aktualnej instrukcji obsługi maszyny. Dane techniczne

61 Argument za argumentem: pasuje. Cicha, przestrzenna kabina VISTA CAB umożliwia wyjątkowo spokojną, pełną koncentracji pracę Wielofunkcyjny uchwyt, elektroniczny pokładowy system informacyjny CEBIS i CLAAS TELEMATICS gwarantują rewelacyjny komfort sterowania i kontroli Odciążenie: system automatycznego prowadzenia LASER PILOT znacznie odciąża operatora i wpływa na osiągnięcie wyraźnego wzrostu wydajności Przyrząd żniwny VARIO o szerokości do 9,12 m dzięki optymalizacji przepływu materiału daje wzrost wydajności sięgający 10% AUTO CONTOUR II sprawia, że przyrząd żniwny staje się "myślącym" automatycznie wyrównując nerówności pola wzdłuż i w poprzek kierunku jazdy Przyrządy żniwne i robocze takie jak CONSPEED, SUNSPEED, RAKE UP, składany przyrząd żniwny lub przyrząd do zbioru soi powodują, że TUCANO jest bardzo uniwersalny TUCANO jest jedynym kombajnem zbożowym w swojej klasie, wyposażonym w młocarnię APS o jednej z najwyższych wydajności dostępnych na rynku Zbiornik mieszczący litrów, ziarna ogranicza straty czasu konieczne na jego opróżnienie. Takie połączenie również wpływa na wzrost wydajności. Silniki Mercedes Benz OM 906 LA (6,37 l) lub OM 926 LA (7,20 l) zapewniają rezerwy mocy nawet w najtrudniejszych warunkach pracy. Prosta i łatwa obsługa konserwacyjna zwiększa komfort pracy i jej opłacalność. claas.com

62 CLAAS Polska Sp. z o.o. ul. Świerkowa 7 Niepruszewo Buk claas.pl KK Be 0810
