LEXION Wymagania rosną.

Transkrypt

1 LEXION Wymagania rosną.

2 Daleko z przodu.

3 Jest tylko jedna siła, która mogła stworzyć z LEXION sukces trwający od wielu lat aż do dzisiaj: nasi klienci. Właśnie dlatego ich opinia jest jest najlepszą oceną rzeczy. Dokładnie wysłuchaliśmy, zrozumieliśmy, zbudowaliśmy, dostosowaliśmy. Sprawdziliśmy każdy szczegół. Poprawiliśmy to, co należało, zintegrowaliśmy najnowsze technologie, dostroiliśmy wszystko od nowa nadając całości świeżą formę. Wynik: to nowy LEXION. Są funkcje, wydajności, możliwości, których nie bez racji oczekują Państwo od najwyższej jakości CLAAS. Są także głęboko przemyślane rozwiązania, które na całym świecie znajdują się tylko w CLAAS. Przykładem jest APS HYBRID SYSTEM stanowiący niezrównane połączenie dwóch wyjątkowych technologii. Albo też rozdzielacz promieniowy, aktywnie rozmieszczający słomę. Postęp w wydajności oferowany Państwu w tych rozwiązaniach, wspierany jest wieloma innymi nowościami, do których należy komfortowa kabina, CEBIS o poprawionej obsłudze, TERRA TRAC z 40 km/h jazdy po drogach, GPS PILOT pozwalający pracować jeszcze dokładniej i nowy CEMOS, wyróżniony w 2009 roku złotym medalem DLG. LEXION ponownie udowadnia swoją wybiegającą daleko do przodu i spełniającą przyszłe wymagania, przekonującą funkcjonalność. Na polu. Na drodze, na rynku i wśród konkurencji. Nowy LEXION. Daleko z przodu.

4 Nowy LEXION.

5 Spis treści: Komfortowa kabina 6 Kabina, oświetlenie 8 EASY Efficient Agriculture Systems by CLAAS 10 Ekran CEBIS, puplit obsługowy 12 Wielofunkcyjny uchwyt CEBIS 14 CLAAS TELEMATICS 16 Zarządzanie zleceniami, mapy wydajności, CRUISE PILOT 18 CEMOS 20 Systemy automatycznego kierowania 22 Przyrządy robocze 24 Kanał wciągający 26 Komfort w przyrządzie żniwnym 28 Przyrząd żniwny VARIO, rzepak 30 Przyrząd do zbioru ryżu i soi 32 CONSPEED, CONSPEED LINEAR 34 SUNSPEED, RAKE UP 36 MAXFLO 38 Automatyka przyrządu żniwnego 40 Technologia omłotu 42 APS HYBRID SYSTEM 44 System omłotu APS 46 ROTO PLUS 48 Czyszczenie 50 Zbiornik ziarna, ochrona ziarna, QUANTIMETER 52 Zarządzanie słomą 54 CLAAS POWER SYSTEMS 56 Silnik, chłodzenie 58 MONTANA 60 Ochrona gleby, TERRA TRAC 62 Napęd jezdny, Ultra Flex, technologia opon 64 Ogumienie, przeglądy 66 FIRST CLAAS SERVICE, MAXI CARE 68 Nowy LEXION w skrócie 70 Argumenty 72 Dane techniczne 75

6 Nowa kabina. Wymagania rosną.

7 Moi kierowcy zawsze pracują przez długie dni. Kabina musi być być bardzo komfortowa. Komfortowa kabina

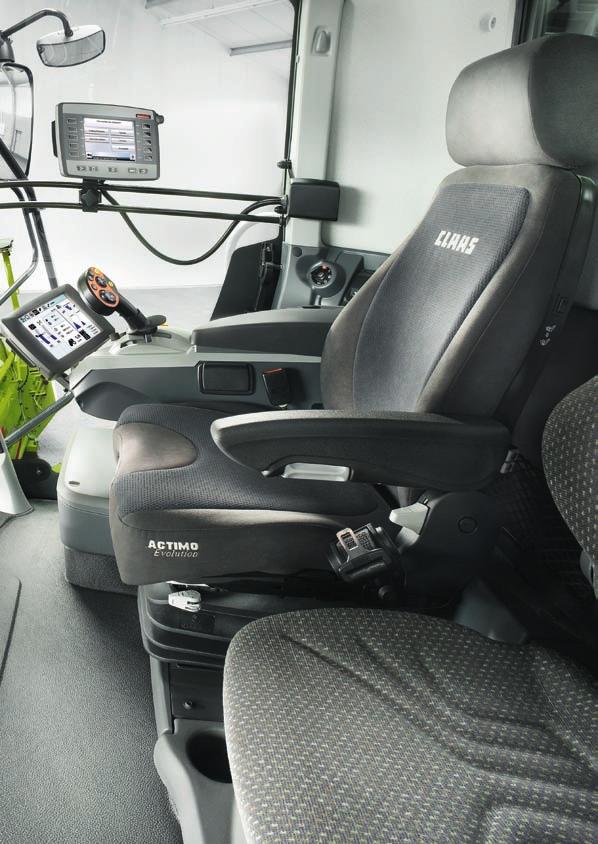

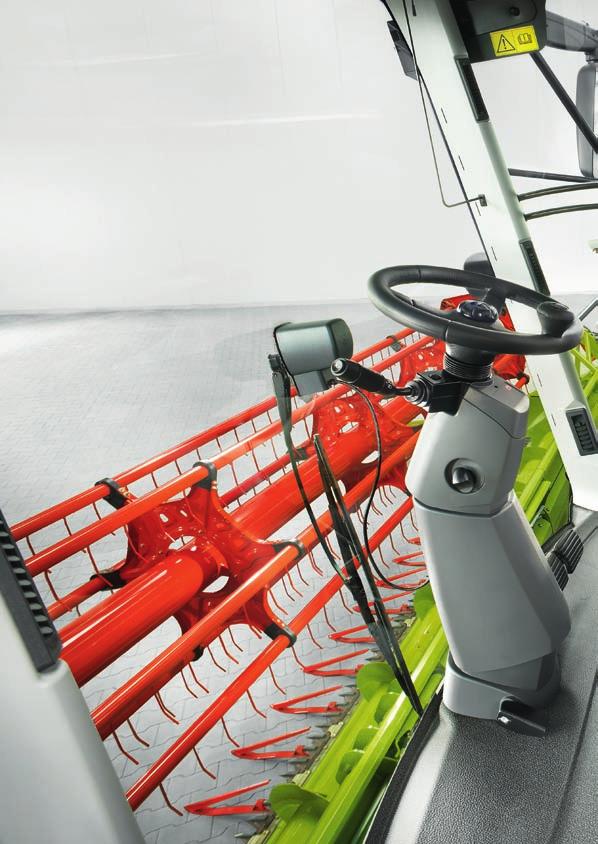

8 Optymalne warunki pracy. Nowy LEXION oferuje kierowcy jeszcze więcej miejsca, niż poprzedni model, większą swobodę ruchów, przejrzystość i znakomitą widoczność. Zawsze przyjemny klimat, niski poziom hałasu, trójstopniowo przestawiana kolumna kierownicy tworzą doskonałe warunki do pracy. Amortyzuje, podpiera, przewietrza, ogrzewa: fotel klasy Premium. Ten, kto musi w fotelu udowadniać dynamikę i aktywność, otrzyma tu pełne wsparcie. Aktywna kontrola klimatu troszczy się o optymalne przewietrzanie oraz odprowadzanie potu bez narażania kierowcy na szkodliwe przeciągi, Pneumatyczna amortyzacja z automatyczną kontrolą wysokości samoczynnie dostosowuje się do masy ciała kierowcy skutecznie tłumiąc do 40% drgań. Dwustopniowe, pneumatyczne podparcie kręgosłupa dba o zdrowe plecy. Ogrzewanie siedziska pracuje z automatycznym termostatem. Pełnowartościowy: fotel pasażera z chłodzonym schowkiem. Zintegrowane w drzwiach oparcie ramienia Składane oparcie zmieniane w "stolik śniadaniowy" Duży, chłodzony schowek o pojemności 43 l z uchwytem na butelki Wiele innych schowków Najwyższy komfort to również lodówka i fotel pasażera. 8

9 Więcej miejsca, wyższy komfort, większa wydajność kierowcy. Kiedy Państwo zechcą, jasno jak w dzień. Koncepcja oświetlenia także w ciemnościach gwarantuje doskonałą widoczność pola pracy oraz komponentów maszyny. Inteligentne wyposażenie jak np. funkcja doświetlania, uzupełnia cały pakiet. Żarówki H9 i reflektory ksenonowe zamieniają noc w dzień. Do dziesięciu reflektorów roboczych Oświetlenie składanych przyrządów roboczych Oświetlenie boczne, ścierniska, osi kierującej Automatyczne oświetlenie rury rozładowczej Automatyczne reflektory jazdy do tyłu Oświetlenie układu czyszczenia, zbiornika ziarna, zgonin Światła serwisowe pod pokrywami bocznymi Przenośne reflektory robocze Przejrzyste i łatwe sterowanie oświetleniem roboczym odbywa się przez pole obsługowe. Konfiguracji lamp można łatwo dokonać w CEBIS. Kolumna kierownicy jest przestawiana trójstopniowo. Kabina Oświetlenie 9

10 EASY. Po prostu wydobyć więcej. Nazwa jest programem. Go on. Go easy. Swoją kompetencję w dziedzinie elektroniki CLAAS określił mianem: EASY. EASY dzieli się na cztery zakresy. Każdy jest oddzielnym specjalistą a razem tworzą silny zespół. Efficient Agriculture Systems daje to, co obiecuje: Od ustawienia maszyny, przez systemy kierowania aż do rozwiązań programowych, wszystko w EASY jest bardzo proste. Wszystkie systemy można perfekcyjnie wzajemnie dopasować i wydobyć ze swoich maszyn oraz gospodarstwa to wszystko, co w nich najlepsze. on board - sterowanie maszyny i optymalizacja wydajności wykonywane z kabiny on field - wzrost produktywności bezpośrednio na polu on track - nadzór maszyny i zdalna diagnoza on farm - rozwiązania programowe dla gospodarstwa

11 Jedną maszyną jeździ trzech kierówców o różnych kwalifikacjach. Ale każdy z nich musi umieć wydobyć z maszyny optimum jej możliwości. EASY Efficient Agriculture Systems by CLAAS

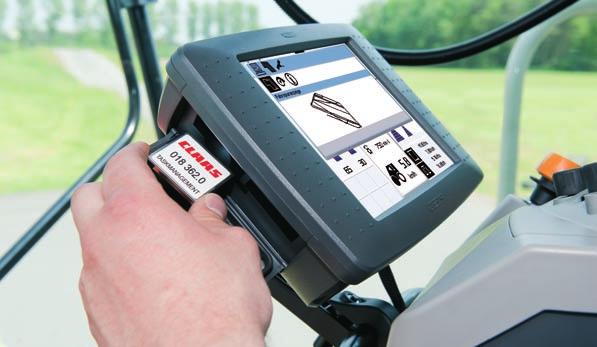

12 Wszystko pod kontrolą. Nowy CEBIS. Kierowca ma tu wszystko jak na obrazku. CEBIS na drodze. Informacja, rejestracja, sterowanie i nadzór to zadania elektronicznego systemu informacji pokładowej CEBIS. Wyróżnia się on jasnym, logicznym podziałem struktury menu Pasek menu Prędkość jazdy i liczba obrotów silnika Godziny pracy Poziom paliwa i temperatura silnika Wystarczy jedno spojrzenie a CEBIS pokaże aktualne przebiegi czynności i stany maszyny: Obraz jazdy wzgl. obraz żniw przejrzyście zbierają wszystkie istotne informacje. Meldunki ostrzegawcze otrzymują Państwo zarówno akustycznie jak też optycznie, w postaci symboli i tekstu. Prosimy odkryć zalety CEBIS naciskając jeden przycisk. Demo CEBIS znajdą Państwo w internecie pod adresem claas.com CEBIS na polu. 5 Kontrola przepustowości 6 Liczenie powierzchni / pomiar wydajności 7 Jazda (do 40 wybranych wskazań) 8 Okna meldunkowe (alarmy / informacje) 9 Przyrząd roboczy (AUTO CONTOUR / Wysokość) 10 Kontrola zgonin (ilość/jakość) ❶ ❿ ❹ ❷ ❾ ❺ ❽ ❻ ❸ ❼ 12

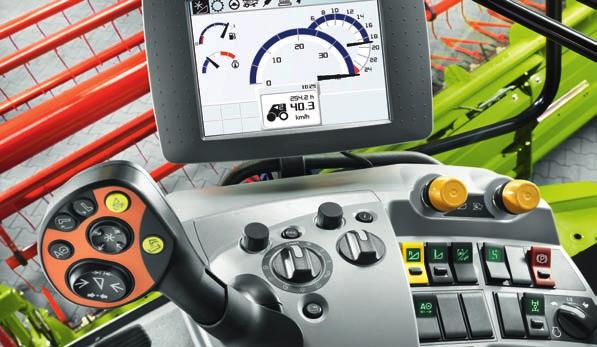

13 Ekran o przekątnej 21 cm. Pulpit obsługowy jest jasny i zrozumiały. Pozycję kolorowego 8,4" ekranu CEBIS można perfekcyjnie dostosować. Monitor pozwala się elastycznie ustawiać na kulowej głowicy stosownie do wymagań kierowcy: regulować można nachylenie podłużne i poprzeczne. Przejrzysta, prosta i jeszcze szybsza obsługa. Podstawowe ustawienie maszyny w tryb roboczy następuje poprzez obrotowy przełącznik CEBIS (B). Dodatkowy przełącznik umożliwia szybki dostęp do kolejnych funkcji sterowania (E). Pozycja przełączników pokazywana jest w CEBIS (G). Nawigacja w menu wzgl. zmiany wartości następują za pośrednictwem czujników CLAAS lub przycisków bezpośredniego dostępu (A/D). Compact Flash Card znakomicie ułatwia wymianę danych. CEBIS wersja demo: lexion.claas.com Połączenie z fotelem kierowcy pozwala na elastyczne dopasowanie funkcji. Włączniki funkcji: A B C D E F G H I J K L M N O P Q Pokrętło nastaw CEBIS Pokrętło CEBIS ESC Pokrętło zmian nastaw Pokrętło szybkiego dostępu Przycisk info Ekran CEBIS WŁĄCZANIE / WYŁĄCZANIE przyrządu roboczego WŁĄCZANIE / WYŁĄCZANIE młocarni Rewersja przyrządu roboczego WŁĄCZANIE / WYŁĄCZANIE lewej kosy do rzepaku Regulacja poprzeczna / stół VARIO Zmiana biegów Hamulec postojowy Napęd wszystkich kół Liczba obrotów silnika (3 pozycje) LASER PILOT lewy/prawy Przyciski obsługowe CEBIS. Ekran CEBIS Pulpit obsługowy 13

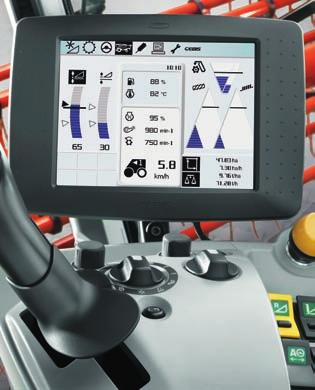

14 Szczegółowe informacje. Przy prostej obsłudze można w CEBIS wywołać liczne informacje dotyczące maszyny, wydrukować je oraz wykonać kompletne sterowanie i nadzór. Automatyczne ustawienie dla roślin CRUISE PILOT automatyka prędkości jazdy GPS PILOT, LASER PILOT, AUTO PILOT automatyczne kierowanie Automatyka przyrządu żniwnego QUANTIMETER - pomiar wydajności/wilgotności Licznik powierzchni Pomiar zużycia paliwa Mapy wydajności - książka zbiorów Wskazania wydajności - pozostały czas pracy Zarządzanie zleceniami Wskaźnik przeglądów/prac przeglądowych Diagnoza pokładowa, alarmy, historia alarmów Nadzór liczby obrotów/wskaźnik poślizgu (np. bębna młocarni) Pakiet BUSINESS dla LEXION 770 i 760: CLAAS TELEMATICS, mapy wydajności, książka zbiorów, pomiar zużycia paliwa. 14

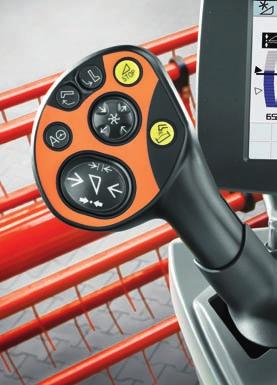

15 Intuicyjny, inteligentny - idealny. Jeden uchwyt i większy komfort. ❸ ❹ ❺ Wielofunkcyjny uchwyt zintegrowany w prawej poręczy fotela, ma zasadnicze znaczenie dla komfortu jazdy i obsługi nowego LEXION. Elastycznie reguluje się nim prędkość jazdy oraz steruje wieloma innymi funkcjami takimi, jak na przykład: ❷ ❻ 1 Wysokość przyrządu roboczego ❼ 2 AUTO PILOT, LASER PILOT, GPS PILOT 3 Rozkładanie rury rozładowczej 4 Składanie rury rozładowczej ❶ 5 6 STOP przyrządu żniwnego Obsługa nagarniacza 7 WŁĄCZANIE / WYŁĄCZANIE rozładunku zbiornika Na przedniej stronie uchwytu jest również uchylny włącznik. Dzięki podwójnemu obłożeniu można nim ręcznie regulować poprzeczną pozycję przyrządu żniwnego albo ręcznie przestawiać stół przyrządu żniwnego VARIO. CEBIS Wielofunkcyjny uchwyt 15

16 CLAAS TELEMATICS z dobrego kierowcy zrobi lepszego. Pełna kontrola przestojów. Rozładunek zbiornika ziarna Oczekiwanie z pełnym zbiornikiem ziarna Wszystko jak na dłoni - wystarczy kliknąć CLAAS TELEMATICS pozwala w każdym czasie, przez internet wywołać ważniejsze dane dotyczące maszyny. Z CLAAS TELEMATICS naprawdę zarabia się więcej. Optymalizacja ustawień. Przez internet można w czasie rzeczywistym precyzyjnie porównać dane o nastawach swoich maszyn w przeciągu całej kampanii. Wynik: perfekcyjna praca w każdych warunkach. Każdego dnia. Poprawa przebiegów roboczych. Codziennie, przez sporządzany jest raport z analizą czasu pracy oraz ocena najważniejszych parametrów maszyny. Przed rozpoczęciem omłotu można przeanalizować informacje z dnia poprzedniego i sprawdzić, kiedy maszyna pracowała najlepiej. Dodatkowo można wywołać ślady przejazdów kombajnu z protokołem zdarzeń i zoptymalizować logistykę transportu. CLAAS TELEMATICS pozwala zarządzać flotą maszyn tak, aby uniknąć nieopłacalnych przestojów, gdyż założone zlecenia można śledzić online. Kierowca, rolnik i serwis mają jednoczesny dostęp do wszystkich danych maszyny. 16

17 Analiza czasu pracy. Czas jazdy: 0,7 %, 0 h 11 min 54 s Ostrzenie noży: 1,3 %, 0 h 13 min 15 s Czas pracy: 67 %, 11 h 24 min 26 s Czekanie: 3,2 %, 0 h 32 min 36 s Oszczędność czasu serwisu. Zdalna diagnoza CLAAS. CLAAS TELEMATICS pozwala za zgodą użytkownika przekazywać dane do serwisu CLAAS. Daje to serwisowi możliwość analizy przyczyn ewentualnych usterek oraz ich lokalizacji i wykonania zdalnej diagnozy a także najlepszego przygotowania się mechanika do miejsca przebywania maszyny. Nawroty: 4,8 %, 0 h 48 min 57 s Zalety układu: Postój: 10,2 %, 1 h 43 min 55 s Uproszczenie dokumentacji. Jazda: 12,8 %, 2 h 10 min 33 s Odczytanie pamięci błędów Sprawdzenie parametrów maszyny Sprawdzenie sensoryki, np. napięcia czujników liczb obrotów Konfiguracja maszyny Za pomocą TELEMATICS eksportuje się dane ważne do mapowania wydajności i oszczędza cenny czas. Tak można przejąć informacje o wydajności na poszczególnych częściach pola. Analizę można zaprezentować graficznie w formie mapy wydajności, kart wilgotności i kart strat. Miejsce pobytu i ślady przejazdów maszynmożna obejrzeć na zdjęciach satelitarnych w Google TM Earth. CLAAS TELEMATICS 17

18 Nowy system elektroniki. Dane można szybciej opracować i wysłać: Nowy system elektroniki poprawia funkcjonalność całego sterowania elektronicznego w LEXION. Z szybszą komunikacją sieci pokładowej LEXION już dziś gotów jest sprostać wymaganiom przyszłości. Po wykonaniu zlecenia lub na koniec dnia pracy wszystkie informacje są zapisywane Dane te można wydrukować w maszynie lub przenieść na kartę danych. Wszystkie dane można odczytać i opracowywać na PC W CEBIS można obejrzeć i wydrukować także liczniki dzienne, całkowite i liczniki roślin Zarządzanie zleceniami. W CEBIS można zarządzać zleceniami. Oprogramowanie CLAAS AGROCOM MAP START pozwala wstępnie przygotować uruchamiane i opracowywane w CEBIS dane dotyczące klienta wzgl. pola. Kartografia wydajności. Opierając się na zarządzaniu zleceniami można z LEXION sporządzać mapy wydajności. Czujniki LEXION mierzą wielkość zbioru i wilgotność ziarna. CEBIS, za pomocą satelitów uzupełnia dane o współrzędne geograficzne. Wszystkie wartości pomiarów zapisywane są na przenośnej karcie pamięci. Dostępne oprogramowanie AGROCOM MAP START pozwala na stworzenie wiele mówiących map wydajności - stanowiących bazę przyszłej strategii produkcji. Wszystkie połączenia elektroniczne dochodzą do kabiny. Ślady przejazdów wg GPS można obejrzeć także w CEBIS. 18

19 Wykorzystajmy pełny potencjał! CRUISE PILOT: automatyka prędkości jazdy. CRUISE PILOT CLAAS automatycznie reguluje optymalną prędkość jazdy. System, zależnie od trybu jazdy, bierze pod uwagę równocześnie różne parametry: prędkość jazdy, grubość warstwy w kanale wciągającym, obciążenie silnika oraz straty ziarna. Do dyspozycji są następujące tryby jazdy: Stała prędkość - podanie żądanej prędkości jazdy Stała przepustowość - podanie żądanej przepustowości Stała przepustowość i straty - podanie żądanej przepustowości i poziomu strat Aby suwerennie opanować całą moc LEXION, można w pięciu stopniach ustawić maksymalną prędkość i szybkość reakcji. Obsługa jest prosta i szybka przez klawisz szybkiego dostępu. Zaleta: CRUISE PILOT pracuje i reaguje przewidywalnie, wcześnie wychwytując skoki obciążenia systemu roboczego. LEXION automatycznie jedzie na granicy wydajności i podnosi wydajność z całej kampanii. Obciążenie silnika. Poziom strat Grubość warstwy w kanale wciągającym 6 km/h 8km/h 4 km/h Moc Wiele informacji można wydrukować. Zarządzanie zleceniami Kartografia wydajności CRUISE PILOT 19

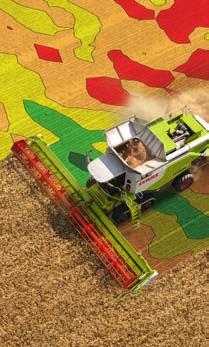

20 Wart złota: CEMOS. Asystent w optymalizacji wydajności. Wszystko jak na dłoni. Obsługa kombajnu to skomplikowane zadanie. Ustawienie do 50 parametrów od nagarniacza do siekacza ma znaczący wpływ na wynik zbiorów. Kierowca na bieżąco obserwuje i ocenia tuzin procesów. Tylko jeden zespół może równocześnie mieć to wszystko pod nadzorem, aby wykorzystać cały potencjał maszyny: CEMOS. CEMOS ma właściwe ustawienie. CLAAS Elektronische Maschinen-Optimierungs-System (CEMOS) spełnia zadania asystenta i zawsze znajduje prawidłowe ustawienia maszyny w odniesieniu do wydajności, jakości, bezpieczeństwa oraz efektywności. Wartości założone w książce zbiorów CLAAS są dobrymi wynikami średnimi dla prawie wszystkich warunków zbioru, oferując z reguły również możliwości optymalizacji nastaw. CEMOS pomaga w wykorzystaniu tego potencjału. Zasada działania: dialog. System asystowania kierowcy pracuje na zewnętrznym terminalu (CEBIS MOBILE). CEMOS, za pomocą dialogu prowadzi kierowcę do optymalnych nastaw. Optymalizacja następuje w trzech krokach: 1 Kierowca żąda propozycji nastaw (np. zmniejszenia strat) 2 CEMOS składa logiczną propozycję nastaw 3 Kierowca ocenia nowe nastawy Kroki 2 i 3 powtarzane są tak długo, aż kierowca będzie zadowolony z wyniku lub gdy CEMOS nie będzie miał innych propozycji. Przestawienia na maszynie będą, jeśli to możliwe, wykonywane przez CEMOS (np. zmiana liczby obrotów dmuchawy), ale kierowca musi je zatwierdzić. Nie ma przestawiania automatycznego, bez potwierdzenia kierowcy. Jeśli trzeba dokonać zmian ręcznie, CEMOS pomaga kierowcy, podając wyraźny obraz ustawienia. Prezentacja oprogramowania CEMOS odbywa się na barwnym ekranie CEBIS MOBILE. Możliwa jest równoczesna praca z GPS PILOT. 20

21 Zyskuje kierowca i wyniki pracy. Co chcieliby Państwo poprawić? CEMOS jest niezawodnym partnerem kierowcy. Motywuje go do optymalizacji ustawień maszyny zależnie od istniejącej sytuacji, dodaje mu pewności i w efekcie ciągłego uczenia się powiększa jego wiedzę. przepływ/obraz pracy zwiększyć przepustowość straty zgoniny jakość ziarna Wybór pola optymalizacji CEMOS w pracy. Proszę poczekać aż maszyna zacznie równomiernie pracować z nowymi ustawieniami A B C Liczne funkcje pomocnicze w prawie każdym dialogu Porównanie starych i nowych wartości (zielone = lepiej / czerwone = gorzej) Wskaźnik "Proces biegnie" CEMOS wersja demo: lexion.claas.com Straty - rotor Najwyższe wyróżnienie na Agritechnica 2009: Złoty medal DLG dla CEMOS. CEMOS 21

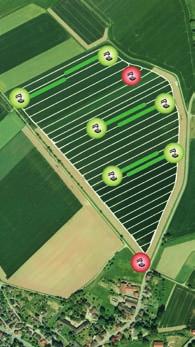

22 Wymagania w zakresie precyzji rosną: automatyczne systemy kierowania. Wszystkie nowe modele LEXION można wyposażyć w trzy systemy automatycznego kierowania, stosowane zależnie od wykonywanej pracy. GPS PILOT kierowanie wspomagane satelitarnie LASER PILOT kierowanie elektroniczno-optyczne AUTO PILOT kierowanie elektroniczno-mechaniczne GPS PILOT. Wspomagany satelitarnie GPS PILOT wykorzystuje sygnały globalnego systemu pozycjonowania i automatycznie prowadzi LEXION z dokładnością do 2 cm wzdłuż krawędzi cięcia. GPS PILOT dzieli pola na równe części. Eliminuje czasochłonne dokaszanie wąskich pasów roślin. GPS PILOT pokazywany jest na kolorowym CEBIS MOBILE. Z oprogramowaniem CEMOS możliwa jest równoczesna praca tych systemów. CEBIS MOBILE jest gotów do współpracy z ISOBUS, pozwala się szybko i łatwo przenosić. Kierowanie GPS można wykorzystać w ciągniku lub do sterowania maszynami uprawowymi, jako terminal ISOBUS. GPS PILOT pokazywany jest na kolorowym ekranie CEBIS MOBILE. 22

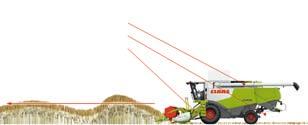

23 Z centymetrową dokładnością. LASER PILOT. AUTO PILOT. Optyczno-elektroniczne czujniki LASER PILOT badają impulsami świetlnymi krawędź między łanem skoszonym a stojącym i prowadzą LEXION wzdłuż tej krawędzi. LASER PILOT jest składany, dostępny dla lewej i prawej strony przyrządu żniwnego. Optymalna pozycja z boku przyrządu, blisko krawędzi łanu daje najkorzystniejszy kąt patrzenia gwarantując wysoką pewność działania - także w wyległym zbożu i na zboczach. Dwa cyfrowe czujniki w zrywaczu wykrywają pozycję LEXION, prowadząc go automatycznie przez rzędy kukurydzy, dając pozycję optymalną w każdych warunkach: kombajn jest się na najlepszej drodze ku podniesieniu wydajności oraz ekonomiki. Tak właśnie AUTO PILOT pomaga podnosić wydajność i zwiększać ekonomikę. A oto korzyści: Wysoka pewność działania, niezależnie od widoczności Optymalne wykorzystanie szerokości przyrządu roboczego Wysoka dokładność zliczania powierzchni i mapowania Zmniejszenie zużycie paliwa Krótsze czasy nawrotów Zwiększenie wydajności w kampanii Wyraźne odciążenie kierowcy zwiększające koncentrację na przebiegu omłotu LASER PILOT AUTO PILOT. Systemy automatycznego kierowania 23

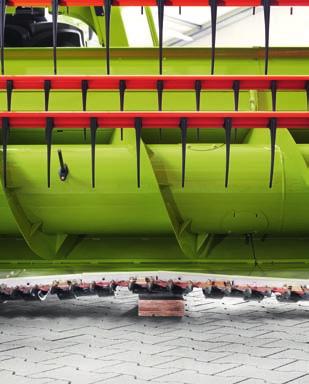

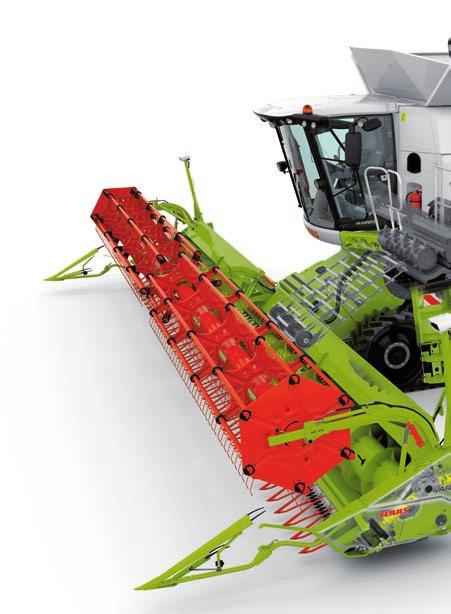

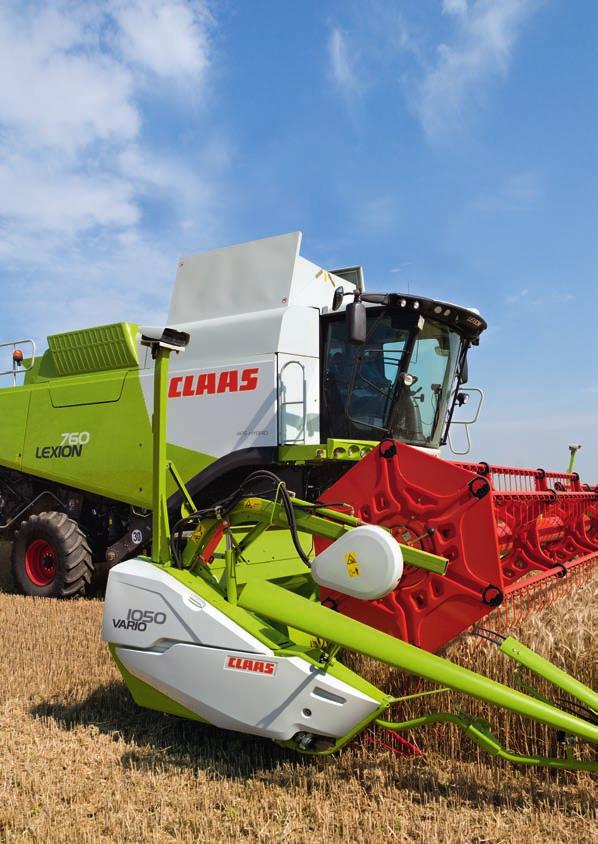

24 Przyrządy żniwne. Wymagania rosną. Przyrządy robocze "Maszyna musi być wykorzystana tak efektywnie, jak to możliwe. Dlatego chcę takich przyrządów żniwnych, które pasują do moich, indywidualnych wymagań."

25 Standardowy przyrząd żniwny Przyrząd żniwny VARIO Przyżad żniwny do rzepaku Przyrząd do zbioru ryżu Składany przyrząd żniwny Przyrząd MAXFEX do zbioru soi CONSPEED SUNSPEED RAKE UP MAXFLO

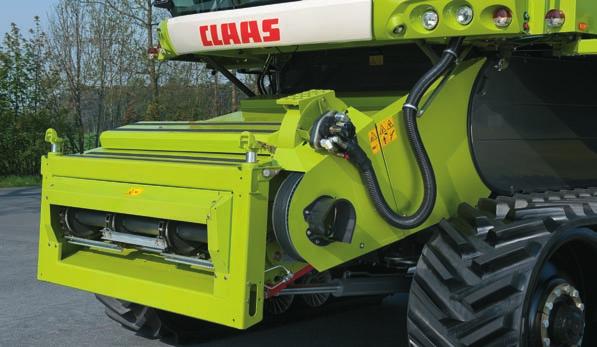

26 Wciąganie jak należy. Uniwersalny kanał wciągający. Uniwersalny kanał wciągający pracuje we wszystkich roślinach - bez nieefektywnych czasów przezbrajania. Płaski kąt wlotu do młocarni umożliwia optymalny przepływ materiału. Mocne łańcuchy i listwy wciągające dają niezbędną stabilność. Wymienna blacha ścieralna zwiększa żywotność zespołu. Do sterowania AUTO CONTOUR służy lewy i prawy siłownik hydrauliczny. Kanał wciągający HD. Kanał wciągający HD (Heavy Duty) wyposażono w dodatkową, środkową rolkę podporową. Mocne podparcie listew wciągających na rolce prowadzącej zwiększa stabilność i optymalizuje prowadzenie łańcuchów. Kanał wciągający MONTANA. Innowacyjny system MULTI CONTOUR zależnie od pozycji osi, steruje uchylną ramą oraz zmianą kąta cięcia i pozostałymi, znanymi funkcjami AUTO CONTOUR. Kanał wciągający HP. W celu optymalnego dopasowania do warunków zbioru kanał wciągający HP pozwala szybko i łatwo zmieniać kąt cięcia. Wychodząc z pozycji centralnej, kąt cięcia można przestawiać o 8 do tyłu i o 11 do przodu. Czyste cięcie z siłownikami AUTO CONTOUR. Wskaźnik poprzecznej pozycji przyrządu żniwnego w CEBIS. 26

27 Czujnik przepustowości CRUISE PILOT. Aby podczas omłotu automatycznie dostosować prędkość jazdy, CRUISE PILOT mierzy wysokość warstwy pobieranego materiału w kanale wciągającym. Odsysacz kurzu. Hydrauliczna rewersja. Bezproblemowe usuwanie zapchań. System hydrauliczny umożliwia łagodną rewersję z wysokim momentem obrotowym. Rewersja jest wygodnie uruchamiana przyciskiem w kabinie. Automatycznie zmienia się również kierunek obrotów hydraulicznego napędu nagarniacza co dodatkowo wspomaga rewersję. Odsysacz kurzu na kanale wciągającym zapewnia niezakłócony widok na przyrząd żniwny także przy bardzo suchych zbiorach. Odsysacz kurzu poprawiający widoczność. Kanał wciągający 27

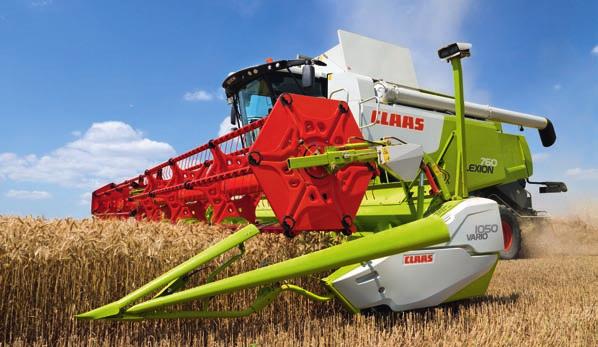

28 Przyrządy żniwne do wszystkich roślin. Centralne ryglowanie. We wszystkich częściach świata są do dyspozycji odpowiednie przyrządy żniwne CLAAS. Do zbóż, jak pszenica, żyto, jęczmień, owies i pszenżyto. Albo do rzepaku, kukurydzy, słonecznika, ryżu, soi, lnu, bobiku, soczewicy traw i koniczyny czy prosa. Wykorzystajmy wyjątkowe połączenie wydajności oraz cech wyposażenia. Wielozłącze. Centralne wielozłącze dla wszystkich hydraulicznych i elektrycznych funkcji przyrządu żniwnego. Oszczędność cennego czasu koniecznego do podłączenia i odłączenia przyrządów Dzięki budowie złącza, eliminacja ryzyka związanego z pomyłką. Łatwe dołączanie nawet pod obciążeniem. Ochrona środowiska, żadnych wycieków oleju! Tylko jedną, dźwignią z lewej strony przyrządu żniwnego można jednocześnie uruchomić wszystkie punkty ryglowania. Dodatkowa kosa i podnośniki kłosów. Wszystkie przyrządy żniwne CLAAS fabrycznie wyposażono w zapasową kosę. Wykonane z utwardzanego materiału nożyki są wyjątkowo odporne na ścieranie. Zastosowanie podnośników kłosów pozwala bez strat zbierać wyległe zboże a równocześnie zapobiega podbieraniu kamieni. Podnośniki kłosów można komfortowo przewozić na tylnej ścianie przyrządu żniwnego. Komfort z wielozłączem i centralnym ryglowaniem. 28

29 Wysokie wymagania zaczynają się z przodu. Hamulec przyrządu żniwnego. Miękki start - automatyka. Skuteczna ochrona przed uszkodzeniem ciałami obcymi i z innych powodów: hamulec pozwala natychmiastowo zatrzymać przyrząd żniwny. Łagodne uruchamianie przyrządu żniwnego eliminuje skokowe obciążenia napędu. Hydrostatyczny napęd nagarniacza. Pompa hydrostatyczna umieszczona na maszynie dostarcza maksymalny, sięgający Nm, moment obrotowy do nagarniacza. Prędkość obrotowa nagarniacza jest ustawiana automatycznie w zależności od prędkości jazdy. Wysoki moment obrotowy skutecznie obracający nagarniacz na całej długości. Lepsza skuteczność w porównaniu z pompami zębatymi. Zamknięty obwód hydrauliki gwarantujący spokojne obroty nagarniacza. Szybkie dopasowanie prędkości nagarniacza Wysokie podnoszenie nagarniacza Przechowywanie podnośników kłosów na przyrządzie żniwnym. Komfort w przyrządzie żniwnym 29

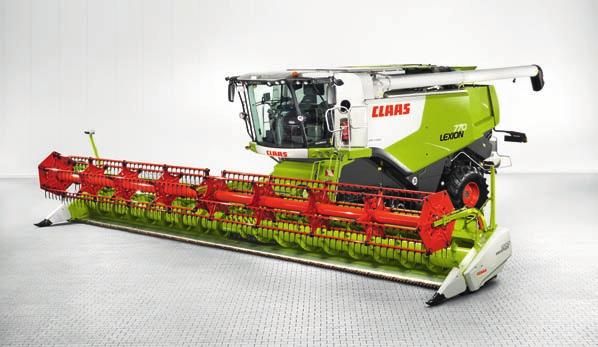

30 Swoją wielkość VARIO pokazuje także w rzepaku. Równomierny przepływ zbieranego materiału zwiększa wydajność. Wysokowydajny przyrząd żniwny VARIO równomiernie doprowadza zbierany materiał do młocarni. Tylko tak można podnieść wydajność i wykorzystać zainstalowany w maszynie potencjał. Oprócz tego obniża się zużycie paliwa i wspiera kierowcę tak, że produktywność wyraźnie wzrasta. Do tego dochodzą pozostałe, jasne korzyści: Wysoka stabilizacja liczby obrotów silnika, młocarni, zespołów oddzielania i czyszczenia Bardzo wysoka stabilizacja wydajności Eliminacja skoków obciążenia zespołów młocarni Ochrona napędów V 1200 i nowy V Nowa koncepcja z obustronnym synchronicznym napędem przekładni i optymalnie spokojną pracą Liniowy napęd dzielonej belki kosy z większą częstotliwością cięcia Ułożyskowany środkowo nagarniacz i ślimak wciągający o podwyższonej twardości oraz zoptymalizowanym przepływie masy Powiększony do 660 mm średnicy ślimak wciągający z poprawioną ochroną przed nawinięciami i lepszym pobieraniem materiału Ustawiane od zewnątrz zgarniacze poprawiające przepływ materiału Nowe dźwigary zębów oraz kształt nagarniacza o wyraźnie mniejszej skłonności do owijania Za- i odłączana pompa hydrauliczna kosy do rzepaku ze zmniejszonym zużyciem oraz zapotrzebowaniem mocy Nowe sprzęgło chroniące przed uszkodzeniami Napęd przekładni V 1200 i V

31 Pozycja kosy 10 cm Rzepak zasługuje na szczególną uwagę. Dojrzały rzepak często wykazuje podczas podczas omłotu niepożądaną, własną dynamikę. Strąki pękają i nasiona rozpryskują się na wszystkie strony. Odgarniacz oraz nadstawka są niezbędnymi częściami składowymi przyrządu żniwnego VARIO, zmniejszającymi straty ziarna. Prawidłowe cięcie. Do zbioru zbóż, stół przyrządu żniwnego może być bezstopniowo wydłużany o 20 cm lub skracany o 10 cm - tak optymalizuje się przepływ materiału a praca staje się bardzo wydajna. Do zbioru rzepaku, stół może być wysunięty o 50 cm do przodu - od ręki jest gotowy stół do rzepaku. Pozycja kosy +20 cm Prawą i odłączaną lewą kosę do rzepaku montuje się łatwo i bez żadnych dodatkowych materiałów. Hydrauliczny napęd kos do rzepaku jest już wbudowany. Pozycja kosy +50 cm 10 cm Standard +20 cm + 50 cm Wyposażenie do rzepaku mieści się w skrzyni wózka transportowego. Zmniejsza to masę przyrządu żniwnego. Przyrząd żniwny VARIO Rzepak 31

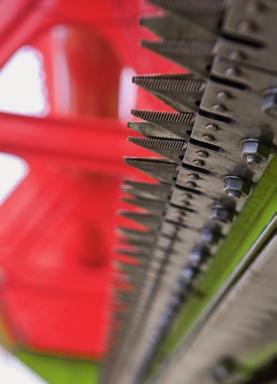

32 Podwójna belka kosy. Rzepak jest wyjątkowo twardy. Aby osiągnąć optymalną jakość i częstotliwość cięcia tak wymagającego materiału roślinnego, wszystkie przyrządy żniwne wyposażono w podwójną belkę kosy. Specjalnie hartowane nożyki są bardzo trwałe. Utwardzany ślimak wciągający. Intensywne nawadnianie pól ryżowych powoduje gromadzenie się brudu na roślinach co niekorzystnie działa na maszyny podczas żniw. Aby ograniczyć zwiększone ścieranie się materiału, zastosowano utwardzane krawędzie ślimaków wciągających. Z boków znajdują się specjalne odgarniacze, doskonale zapobiegające owijaniu. Wszystko razem dba o optymalny przepływ masy i wysoką przepustowość. Utwardzany ślimak wciągający. Odgarniacz chroniący przed owijaniem. 32

33 Kosić ryż i soję. Łatwo i szybko. Przyrząd MAXFLEX do zbioru soi: jakość blisko gleby. Strąki soi znajdują się bardzo blisko ziemi. Dlatego, aby zapewnić zbiór bez strat, konieczne jest koszenie możliwie najniżej. To jedyne rozwiązanie, by wszystkie strąki dostały się do maszyny. Przyrządy CLAAS MAXFLEX do zbioru soi wyposażono w elastyczne belki kosy, automatycznie dopasowujące się do mniejszych nierówności gleby. Elastyczność belki kosy sięga 180 mm. Ślimak wciągający, nagarniacz i belka kosy są dzielone. Wraz ze zmianą kąta cięcia na kanale wciągającym HP, można w każdych warunkach zbioru zapobiec stratom podbierania. Te przyrządy żniwne znakomicie nadają się także do zbioru grochu i innych kultur specjalnych, jak np. koniczyna. Zbiór soi bez strat. Przyrząd do zbioru ryżu i soi 33

34 Mocny zespół: CONSPEED i LEXION. Rosnące wymagania w zrywaniu: CONSPEED i CONSPEED LINEAR. Wysoka wydajność zrywania przy równoczesnym, łagodnym traktowaniu kolb ma decydujący wpływ na przepustowość maszyny. Zrywacze CONSPEED i CONSPEED LINEAR spełniają te wymagania i są optymalnie dopasowane do potencjału wydajności LEXION. Idealny jest również wskaźnik pozycji płyt zrywacza w CEBIS. Wykorzystajcie Państwo maksymalną siłę uderzenia CONSPEED: Walce zrywacza i noże pokryte warstwą wolframowo węglanową Elektrohydrauliczne przestawianie płyt zrywacza Poziomy siekacz Mocne napędy wyłącznie przez wałki przegubowe i przekładnie Mocne osłony z tworzywa sztucznego Automatyczne prowadzenie maszyny przez AUTO PILOT Prosta zmiana liczby obrotów Możliwa adaptacja do każdych warunków zbioru Pod każdym z zespołów zrywacza, pracujące poziomo noże tną łodygi na drobne, szybko rozkładające się kawałki. 34

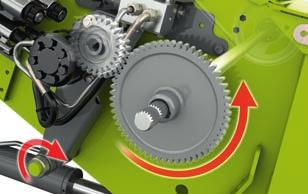

35 Zasada CONSPEED: stożkowe walce zrywacza. Zrywacz do kukurydzy CONSPEED napędzany jest przekładnią kątową i wałkami. Dostosowanie liczby obrotów następuje przekładnią bezstopniową. Szczególną cechą CONSPEED są stożkowe walce zrywacza. Najpierw powoli wciągają kukurydzę tak, że kolby trafiają na płyty przyrządu. Reszta roślin jest potem szybko ściągana w dół. Taka konstrukcja gwarantuje wysoką wydajność pracy przy łagodnym traktowaniu kolb i niewielkich stratach w wyniku odprysku nasion. Zasada CONSPEED LINEAR: liniowe walce zrywacza. Wygodnie na pole i z powrotem. Poszczególne sekcje składanego 8- i 6 rzędowego zrywacza CONSPEED oraz CONSPEED LINEAR można łatwo, z kabiny elektrohydraulicznie złożyć do 3 m szerokości transportowej. Zestaw CONSPEED LINEAR do słonecznika. Zrywacz do kukurydzy CONSPEED LINEAR można uzbroić w zestaw do słonecznika. Na walcami zrywacza umieszcza się dwa noże, wyższe osłony boczne i nadstawkę z tyłu CONSPEED. Obraca się łańcuch i zmienia prowadnice. Napęd zrywacza do kukurydzy CONSPEED LINEAR odbywa się przez czołowe koła zębate. Sześć różnych liczb obrotów osiąga się przez prostą wymianę dwóch kół zębatych. Proste, liniowe walce zrywacza są ułożyskowane z przodu i wyjątkowo mocne. CONSPEED CONSPEED LINEAR 35

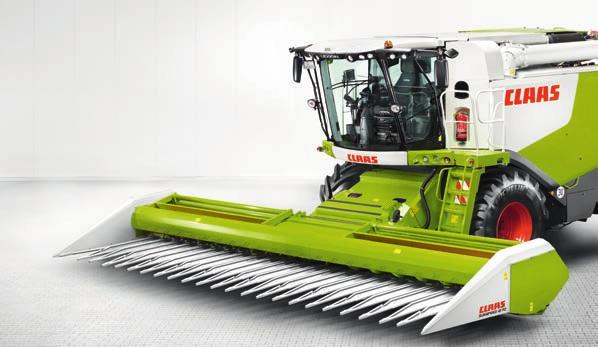

36 Skuteczna zasada SUNSPEED. SUNSPEED dopasowuje się. W zbiorach słonecznika przyrząd żniwny SUNSPEED wzorowo spełnia wszystkie oczekiwania: Maksymalna wydajność powierzchniowa Minimalne straty Większe bezpieczeństwo pracy Minimalne czasy przezbrajania Optymalny komfort użytkowania Gdy słonecznik zostanie pochwycony przez łódeczki, to przestawialna blacha prowadząca naciska kwiatostany do przodu. Równocześnie wałek zrywający zapobiega zbyt wczesnemu obcinaniu. W ten sposób kwiatostany dostają się do specjalnie zbudowanego nagarniacza, wyposażonego w zęby z dodatkowymi gumowymi prowadnikami. Nagarniacz prowadzi obcięte kwiatostany do ślimaka wciągającego a stamtąd dostają się one do kanału wciągającego. Ze względu na to, że do maszyny dostają się tylko kwiatostany, zagwarantowana jest czystość ziarna i niewielkie zużycie części. Wysokość i liczbę obrotów nagarniacza można zmieniać hydraulicznie Przestawialne blachy pewnie ustalają pozycję łodyg tak, że zbierane są tylko kwiatostany słonecznika Szczeliny między łódeczkami przyrządu do zbioru słonecznika można dostosować do grubości łodyg - eliminuje się wtedy zapchania, żniwa biegną bezproblemowo Można również zmieniać nachylenie łódeczek tak, aby dostosować się do najróżniejszych warunków zbioru Przestawialna blacha kierunkowa Nagarniacz Belka kosy Walec zrywacza 36

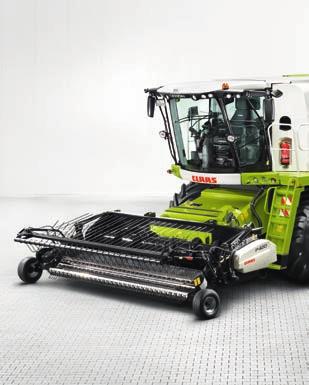

37 Prawidłowa technika do wszystkich zadań. Specjalista. RAKE UP. W regionach, gdzie zbiór bezpośredni nie jest możliwy, LEXION ponownie udowadnia swoją niezawodność w każdych możliwych warunkach. RAKE UP pozwala zbierać pokosy prawie wszystkich roślin. Taka koncepcja jest wyjątkowo wydajna przede wszystkim w rzepaku i trawach nasiennych. RAKE UP całkowicie odmienny podbieracz. Wyróżnikiem tego przyrządu roboczego jest podbieracz sterowany przez tor krzywkowy. Zęby zamontowano na sześciu dźwigarach. Przy oddawaniu materiału do fartucha transportowego zęby chowają się w dół. Fartuchy pracują w kierunku jazdy, podając rośliny do ślimaka wciągającego. Dwuczęściowy dociskacz daje płynny przepływ masy. Liczbę obrotów podbieracza ustawia się bezstopniowo, hydraulicznie z kabiny. RAKE UP: przekładnia kątowa sterująca torem krzywkowym belek zębów. SUNSPEED RAKE UP 37

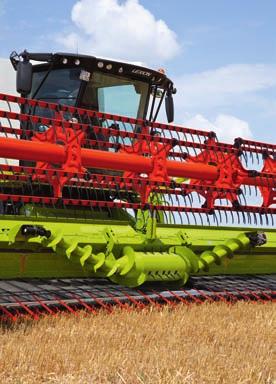

38 Po bezpiecznej stronie. MAXFLO. Nowość z CLAAS. Swoje niezwykłe możliwości MAXFLO udowadnia przede wszystkim tam, gdzie plony są średnie. Prosta zasada działania: Rośliny ścięte belką kosy są - inaczej niż w przyrządach żniwnych ze ślimakiem - dostarczane taśmami transportowymi do kanału wciągającego. Taka zasada gwarantuje, że nawet najmniejsza ilość materiału jest bezpiecznie transportowana. Inaczej, niż w zwykłych systemach. W środku przyrządu żniwnego rośliny nie są przenoszone taśmą pracującą w kierunku jazdy. W MAXFLO, boczne ślimaki doprowadzające zbierają materiał. Wspierane elementem transportowym rośliny dosyłane są torem krzywkowym ślimaka do kanału wciągającego, Ta konstrukcja CLAAS jest gwarantem wyjątkowo równego dostarczania masy do młocarni. Element prowadzący łagodnie transportuje materiał po torze krzywkowym. Prędkość taśm transportowych ustawia się bezstopniowo w CEBIS. 38

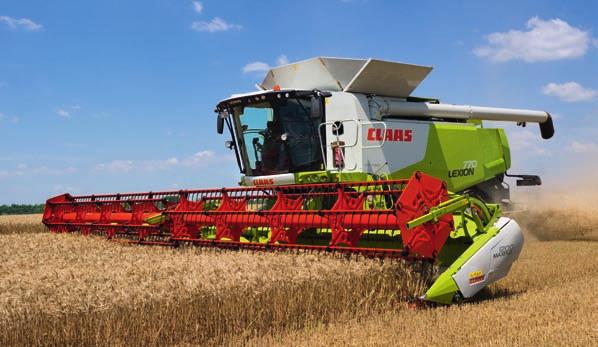

39 Tak działa technika. Synchroniczny napęd przeciwbieżnych belek kos odbywa się przez wałki przegubowe z lewej i prawej strony kanału wciągającego Ślimaki przyrządu żniwnego napędzane są przez przekładnię wzgl. hydraulicznie Liczbę obrotów ustawia się trójstopniowo (150/200/250 obr/min) Prędkość taśm transportowych przyrządu żniwnego ustawia się przez CEBIS w kabinie Taśmy można rewersować Zabezpieczenie przeciążeniowe chroni przed uszkodzeniem liniowy, synchroniczny napęd kos Ułożyskowany środkowo nagarniacz zapobiega swoim kształtem owijaniu słomą Czujnikowe prowadzenie przyrządu żniwnego. Do sześciu pałąków kopiujących w podstawie przyrządu żniwnego przejmuje sterowanie AUTO CONTOUR i prowadzenie przyrządu. Dodatkowe podwozie MAXFLO amortyzuje przyrząd siłownikami i akumulatorami gazowymi. Nowość CLAAS: dwa w jednym. W regionach, gdzie zbiór bezpośredni nie jest możliwy można wykorzystać MAXFLO jako zgrabiarkę. Proste, szybkie przezbrojenie MAXFLO pozwala układać rośliny w pokosy: Wymontować ślimak doprowadzający przyrządu Przesunąć obie taśmy transportowe z tylną ścianą tak, aby zamknąć otwór kanału wciągającego Zmienić kierunek transportu jednej z taśm tak, aby obie transportowały w tę samą stronę Odkładanie pokosu możliwe jest w lewą i prawą stronę. Wynik: idealny pokos zbierany przez RAKE UP w następnym przejeździe. Podwozie MAXFLO amortyzuje przyrząd żniwny. MAXFLO 39

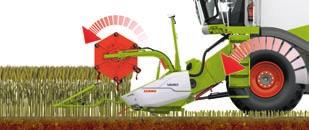

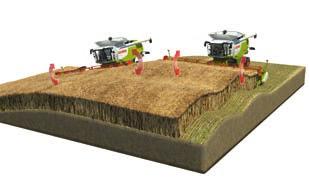

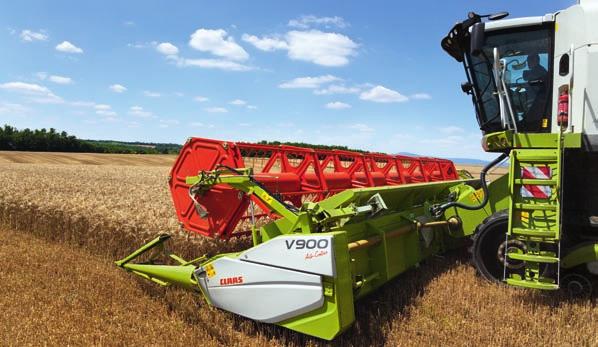

40 CLAAS CONTOUR II gwarantuje dobre dopasowanie do podłoża. CLAAS CONTOUR automatycznie dopasowuje przyrząd żniwny do podłoża na kierunku jazdy. Kierowca wybiera siłę nacisku a CONTOUR dba o to, aby była ona stale utrzymywana. Wybór wysokości cięcia przy każdym opuszczeniu przyrządu żniwnego znajduje zawsze tę samą, wybraną wysokość cięcia. AUTO CONTOUR: jeszcze szybciej i precyzyjniej. AUTO CONTOUR przejmuje nierówności wzdłuż i w poprzek kierunku jazdy. Nowa hydraulika robocza z większym o 10% ciśnieniem (200 bar) i większym o 50% przepływem (120 l/min) oraz nowe zawory proporcjonalne regulują siłę nacisku AUTO CONTOUR siłownikami przyrządu żniwnego precyzyjniej, niż kiedykolwiek przedtem. Czujniki elektroniczne wychwytują ciśnienie w systemie i błyskawicznie reagują Sterowane zaworami akumulatory ciśnieniowe gwarantują optymalną amortyzację przyrządów żniwnych o różnej masie Automatyczne porównanie wartości rzeczywistych i żądanych w AUTO CONTOUR, zawsze optymalnie dopasuje przyrząd żniwny do kształtu podłoża co znacznie ułatwia pracę zwłaszcza z przyrządami o dużej szerokości, nocą, w wylegach, na zboczach i na glebach kamienistych. AUTO CONTOUR pomaga w wyraźnym podniesieniu wydajności i czyni pracę LEXION jeszcze bardziej ekonomiczną. Automatykę przyrządu żniwnego włącza się przyciskiem regulacji wysokości w wielofunkcyjnym uchwycie. 40

41 Więcej precyzji, większa wydajność. W pełni automatycznie. Automatyczna regulacja nagarniacza. Automatyka VARIO. Liczba obrotów nagarniacza - a tym samym jego prędkość - dostosowuje się automatycznie i proporcjonalnie do prędkości jazdy. Kierowca może wybrać różne proporcje i zapisać je w pamięci maszyny. Prędkość nagarniacza można ustawić jako wyprzedzającą, równobieżną i nadążną. O absolutnie dokładną zmianę liczby obrotów dba cyfrowy czujnik liczby obrotów. W przyrządach żniwnych VARIO można zapisać w pamięci poziomą pozycję nagarniacza i pozycję stołu a następnie, po aktywacji automatyki, ponownie je wywołać. Także tutaj możliwe jest przestawianie bezpośrednie. Automatyka przyrządu żniwnego. Można zapisać i wywołać różne wysokości nagarniacza łącznie z wysokością cięcia. Wysokość nagarniacza można zmienić w każdej chwili. CONTOUR / AUTO CONTOUR Automatyka obrotów nagarniacza Automatyka wysokości nagarniacza Automatyka wysunięcia nagarniacza Automatyka pozycji stołu Automatyka przyrządu żniwnego. 41

42 APS HYBRID SYSTEM. Wymagania rosną.

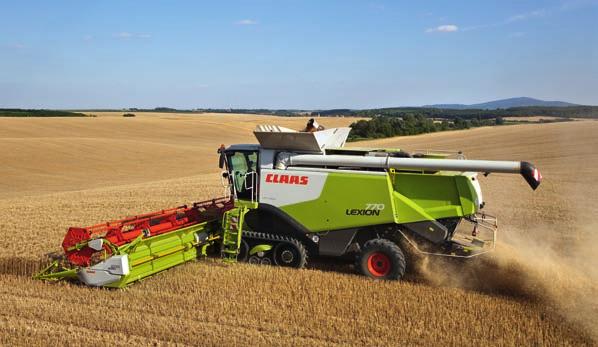

43 "Całe swoje żniwa załatwiam tylko jedną maszyną. Wysoką wydajność w kampanii mogę osiągnąć tyko wtedy, gdy wjeżdżam w pole wczesnym rankiem." Technologia omłotu

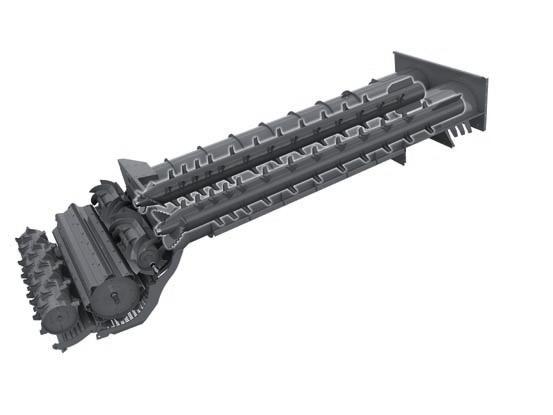

44 APS + ROTO PLUS = APS HYBRID SYSTEM. Młocarnia: APS Oddzielanie: ROTO PLUS Animacja przepływu materiału, pod lexion.claas.com 44

45 Dalej do przodu. Istotne zalety APS HYDBRID SYSTEM. APS HYBRID SYSTEM - technologia omłotu z CLAAS - łączy dwie znakomite techniki: System stycznego omłotu APS i wysokowydajne oddzielanie ziarna ROTO PLUS. Tylko CLAAS połączył oba systemy w jednej maszynie i tym samym, dzięki APS, zaoferował wydajność znacznie wyższą, niż inni. Daleko przed innymi. LEXION i APS HYBRID SYSTEM, z efektywnym oddzielaniem ziarna wyróżnia się dziesięciokrotnie szybszym przepływem materiału między rotorami a koszami oraz dużą siłą odśrodkową o charakterystyce oddzielania zupełnie innej niż w maszynach z wytrząsaczami. Wykorzystajmy doskonałe współdziałanie APS + ROTO PLUS. Połączeniu to daje Państwu wiele korzyści: Dostosowanie liczby obrotów bębna młocarni następuje niezależnie od liczby obrotów rotorów. Indywidualne dostosowanie całego procesu do różnych warunków zbioru w ciągu dnia Łagodny omłot przy wysokiej przepustowości Kombajn konwencjonalny Straty w % LEXION Wydajność w t/h W kombajnach konwencjonalnych procentowe straty rosną po osiągnięciu określonej przepustowości tak, że stają się czynnikiem, który decyduje o wydajności. Nowy LEXION z aktywnym ROTO PLUS umożliwia efektywne oddzielanie resztek ziarna z tą samą skutecznością ale przy znacznie wyższej przepustowości i niskim poziomie strat. APS HYBRID SYSTEM 45

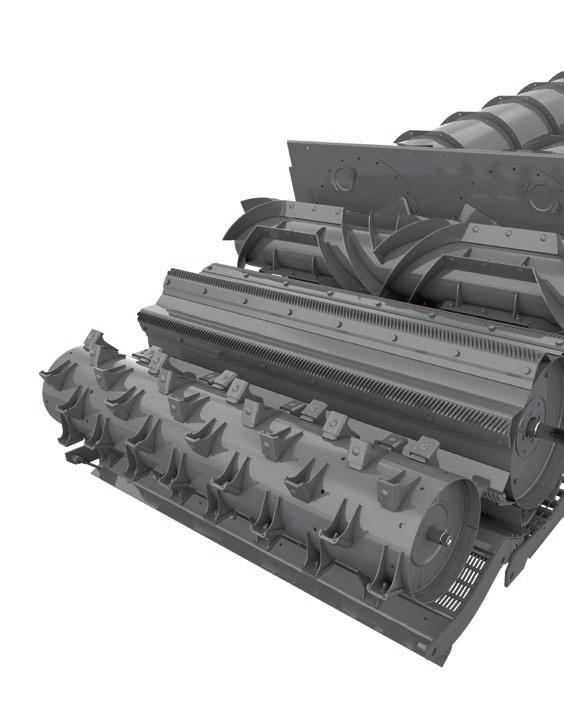

46 Wyjątkowy system omłotu APS. Bęben młócący z cepami. Przyspieszacz w młocarni: chroniony patentem, wysokowydajny system omłotu oferowany tylko przez CLAAS. Decydujący postęp w CLAAS odbywa się już przed bębnem młócącym. Gwałtowne przyspieszenie przepływu materiału od 3 m/s do 20 m/s uruchamia łańcuch efektywnych procesów. Obok otwartego bębna dostępny jest także zamknięty bęben z cepami, który można stosować uniwersalnie i który wyróżnia się optymalnym przepływem masy. Rozwiązanie zapewnia łagodniejsze niż dotychczas traktowanie materiału. Przyspieszacz powoduje lepsze rozciągnięcie zbieranego materiału. Jest on wtedy równo rozłożony i płynie o 33% szybciej Siły odśrodkowe oddzielają znacznie więcej ziarna Do 30% ziarna wychwytywane jest już w klepisku wstępnym, bezpośrednio pod przyspieszaczem - to znaczące odciążenie klepiska głównego Odrzutnik Bęben młócący Przyspieszacz Podkreślić należy wzrost wydajności sięgający do 20% przy niezmienionym zużyciu paliwa. Klepisko wstępne zbudowano jako MULTICROP i można je dostosować do wszystkich roślin. Możliwość szybkiej wymiany trzech segmentów minimalizuje czasy przestoju i zwiększa ekonomikę pracy. 46

47 APS przyspiesza dobre wyniki. Zabezpieczenie przeciążeniowe podnosi wydajność dzienną. Klepisko ustawiane jest hydraulicznie z fotela kierowcy. Równoległe prowadzenie klepiska gwarantuje optymalną jakość omłotu. Zintegrowane, hydrauliczne zabezpieczenie przeciążeniowe doskonale chroni system przed uszkodzeniami ciałami obcymi, pozwalając bez ryzyka osiągać granice wydajności maszyny. Synchroniczna współpraca. Przyspieszacz, bęben młócący i odrzutnik są napędzane od jednej przekładni bezstopniowej. Przy każdej zmianie liczby obrotów bębna młócącego synchronicznie zmieniają się też liczby obrotów przyspieszacza i odrzutnika. Wynik: łagodne, płynne traktowanie młóconego materiału przy równym przepływie Z systemem APS jakość ziarna jest wyższa. Do optymalnego wymłacania i odplewiania system APS ma wiele możliwości dostosowania. APS zapewnia znakomitą jakość ziarna elementami intensywnego omłotu oraz blachami kłosownika, błyskawicznie, dołączanymi jedną dźwignią na kanale wciągającym. Animacja przepływu materiału, pod lexion.claas.com Nowy, duży chwytacz kamieni można łatwo otworzyć i opróżnić z boku maszyny. System omłotu APS 47

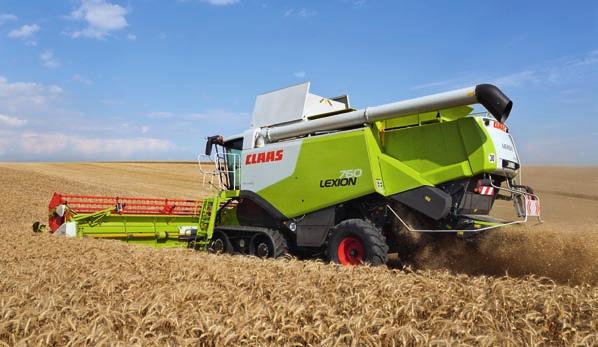

48 ROTO PLUS. Przemyślana koncepcja. Efektywna dwójka. System omłotu APS uzupełniony o wyjątkową zasadę ROTO PLUS. Tak powstało suwerenne rozwiązanie techniczne APS HYBRID SYSTEM, które przeniosło CLAAS daleko do przodu. Oddzielanie resztek ziarna ROTO PLUS. Równe doprowadzenie APS tworzy idealne warunki oddzielania ziarna ROTO PLUS. Zasada ROTO PLUS jest prosta, ale wyjątkowo skuteczna. Odrzutnik APS rozdziela słomę na dwa strumienie i prowadzi je do dwóch przeciwbieżnych, wysokowydajnych rotorów. Wysokowydajne rotory. Mimośrodowo ułożyskowane, zawsze rozwijają wysokie siły odśrodkowe tak, aby oddzielić resztki ziarna od słomy. Ze względu na średnicę 445 mm i długość mm LEXION oferuje wyjątkowo dużą powierzchnię oddzielania. Mieszanina słomy, ziarna i plew najpierw trafia przez półkę zwrotną na podsiewacz a później, przez stopnie opadania dostaje się do sit. Stanowi to wyraźne odciążenie skrzyni sitowej. Przestawialne pokrywy rotorów dostosowują powierzchnię oddzielania. 48

49 Wygodnie przestawiane pokrywy rotorów. LEXION 770 dysponuje hydraulicznie a w modelach elektrycznie przestawianymi lamelami elastycznego dostosowania powierzchni oddzielania rotorów. Obrotowym przełącznikiem szybkiego dostępu można, szybko, krokowo z kabiny, redukować otwarcie powierzchni oddzielania. W czasie suszy zmniejsza się obciążenie sit a w wilgotne żniwa wykorzystuje się dużą powierzchnię oddzielania. Wynik: zmienna powierzchnia oddzielania rotorów, zawsze gwarantująca maksymalną przepustowość. Bezstopniowo regulowany wariator. Liczba obrotów rotorów modeli LEXION regulowana jest bezstopniowo przez CEBIS: od od 350 do obr/min - niezależnie od liczby obrotów bębna młócącego. Można nie tylko szybko dopasować liczbę obrotów do wymagań różnych roślin i warunków zbioru. Można też łatwo osiągnąć granicę optymalnej wydajności maszyny. W okręcie flagowym, LEXION 770, zakres zwiększono od 450 do obr/min - co dało jeszcze wyższą wydajność oddzielania przy mokrych żniwach wzgl. przy zielonej, wilgotnej słomie. Animacja przepływu materiału, pod lexion.claas.com ROTO PLUS 49

50 JET STREAM. Podwójne przewietrzanie. System czyszczenia FET STREAM dostosowano specjalnie do oddzielania resztek ziarna ROTO PLUS. Podwójnie przewietrzane stopnie opadania Pierwszy stopień ma 150 mm wysokości Długość kanału wyrównania strumienia daje równomierne, ekstremalnie wysokie ciśnienie wiatru Ośmiostopniowa dmuchawa turbinowa (LEXION 770) Sześciostopniowa dmuchawa turbinowa (LEXION 750/740) Elektryczne przestawianie sit z kabiny Podwójnie przewietrzane stopnie opadania dają intensywne czyszczenie wstępne. Turbina tworzy niezbędny strumień powietrza i jest bezstopniowo regulowana z kabiny. Podsiewacz. Na podsiewaczu odbywa się wstępne sortowanie ziarna (u dołu) plew i krótkiej słomy (u góry). Wynikające stąd odciążenie sita górnego zwiększa efektywność czyszczenia. W celu oczyszczenia podsiewacza po zakończonych żniwach, można łatwo wyjąć sześć pojedynczych elementów z tworzywa sztucznego. Elektryczne przestawianie sit. Dzielony, wyjmowany do przodu podsiewacz. 50

51 Czysta robota i świetne wyniki. Czyszczenie 3-D. Zgoniny i GRAINMETER. Dynamiczne wyrównanie pochyłości poprzez aktywne sterowanie sita górnego. Pełna stabilizacja wydajności na zboczach o nachyleniu do 20% Absolutnie bezobsługowe i nieścieralne Szybki i łatwy dodatkowy montaż Wraz z AUTO CONTOUR to idealny "pakiet na zbocza" Animacja systemy czyszczenia, pod lexion.claas.com Ilość i skład zgonin pozwalają w efekcie na możliwie najlepsze ustawienie maszyny. Nowa kabina oferuje kierowcy możliwość bezpośredniej obserwacji zgonin przez oświetlony szyb. Wszystkie modele LEXION można dodatkowo wyposażyć w GRAINMETER. Dzięki elektronicznemu wskaźnikowi jakości zgonin można w CEBIS wygodnie odczytać udział ziarna w powtórnie młóconej masie. Z tymi danymi oraz z pomocą CEMOS kierowca jest w stanie zoptymalizować ustawienia maszyny i aż do granic wykorzystać potencjał wydajności swojego LEXION. Bez 3-D Z 3-D Czyszczenie 51

52 litrów jakości. Automatycznie składany zbiornik ziarna. Gdy młocarnia, wytrząsacze i czyszczenie wykonają swoją pracę, ziarno spływa do automatycznie rozkładanego zbiornika. Z pojemnością litrów LEXION udowadnia swoją prawdziwą wielkość - uzupełnioną przez kilka istotnych czynników. Podwyższona wydajność. Z wydajnym, górnym rozładunkiem zbiornik opuszcza 110 litrów ziarna na sekundę. Zredukowany w ten sposób czas rozładunku daje kierowcy możliwość większej koncentracji na omłocie. Konstrukcja i gładkie ściany zbiornika gwarantują jego całkowite opróżnienie. Proste i całkowite opróżnianie zbiornika ziarna. 52

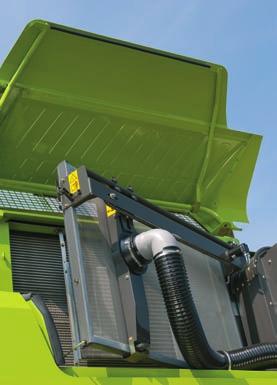

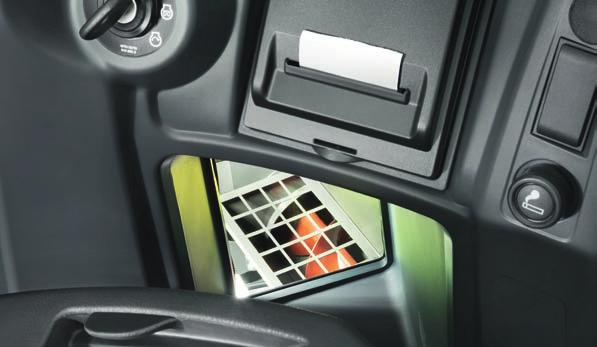

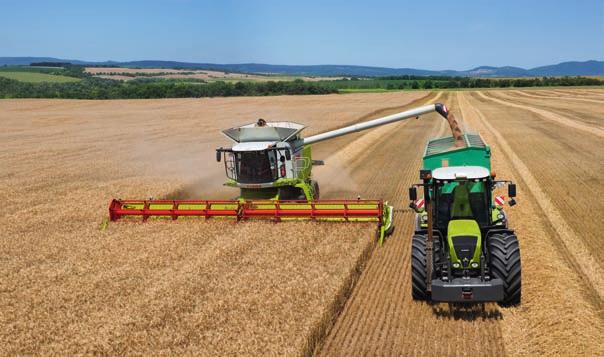

53 Komfortowa kontrola ziarna. Okno w tylnej ścianie kabiny powiększono o 50%, poprawiając w ten sposób wzrokową kontrolę ziarna. Do pracy w ciemnościach wnętrze zbiornika ziarna jest oświetlone. Otwór kontrolny pozwala ręcznie pobierać próby ziarna. Pojemnik do prób zawsze w przewidzianym do tego miejscu w otworze kontrolnym, służy jednocześnie jako naczynie kalibrażowe ustalające masę hektolitra nasion. QUANTIMETER mierzy i sprawdza. Pomiar przepustowości, wilgotności i wskazania danych w CEBIS to najważniejsze funkcje QUANTIMETER. Pomiar przepustowości odbywa się zależnie od zbieranej rośliny. Wilgotność ziarna sprawdzana jest na bieżąco i pokazywana na życzenie. Przy pomiarze objętości w przenośniku ziarna, fotokomórka sprawdza napełnienie poszczególnych łopatek. Odpowiedni współczynnik korekcyjny uwzględnia między innymi poprzeczne i wzdłużne nachylenie maszyny i w efekcie QUANTIMETER automatycznie, dokładnie podaje wielkość zbioru. W połączeniu z QUANTIMETER standardem jest automatyczne napinanie łańcucha przenośnika ziarna. Wygodne pobieranie prób. Zbiornik ziarna Ochrona ziarna QUANTIMETER 53

54 Krótka sieczka dzięki SPECIAL CUT II. Efektywny rozdzielacz promieniowy. ❻ ❶ Słoma spada z rotorów bezpośrednio do siekacza, którego intensywność działania można dostosować do panujących warunków. 108 ciasno ustawionych, obustronnie ostrzonych noży, ostrze poprzeczne i grzebień noży przeciwległych to gwaranty krótkiej sieczki. Aby zoptymalizować rozdrabnianie słomy i jej rozdział. LEXION dysponuje dodatkowo uchylnym elementem ciernym. Po wszystkim sieczka trafia do rozdzielacza promieniowego. ❷ ❸ Ostrze poprzeczne Wał rotora Noże Listwa cierna Przestawiana podstawa cierna Przestawne noże przeciwne Perfekcyjną jakość rozrzutu słomy gwarantuje rozdzielacz promieniowy z dwoma przeciwbieżnymi rotorami wyrzutowymi. Całość mieszaniny sieczki i plew przechwytywana jest w ruchu, przyspieszana i równo rozdzielana na pełną szerokość roboczą. Sterowanie ruchem wewnętrznych i zewnętrznych blach kierunkowych gwarantuje najwyższą jakość rozrzutu. W ten sposób LEXION osiąga efektywny rozdział słomy z minimalnym zapotrzebowaniem mocy - w każdych warunkach, przy ekstremalnie dużej ilości słomy, silnym, bocznym wietrze lub na zboczach. Szerokość rozrzutu można indywidualnie, przez CEBIS, ustawić dla każdej ze stron. Animacja zarządzania słomą, pod lexion.claas.com ❺ ❹ Do odkładania słomy w pokos siekacz przestawia się elektrohydraulicznie, jednym przyciskiem. 54

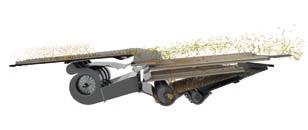

55 Podstawa następnych żniw: zarządzanie słomą CLAAS. Równy rozdział plew. Krótka słoma i plewy ze skrzyni sitowej dostają się do rozdzielacza plew lub do dmuchawy ich rozrzutu. Rozdzielacz plew jest napędzany hydraulicznie i odbiera z tyłu maszyny wszystko, co wydostaje się za skrzynią sitową. Szerokość rozrzutu ustawiana jest regulatorem przepływu. ❺ ❹ ❶ ❷ ❸ Dmuchawa rozrzutu plew idzie o krok dalej. Przejmuje materiał i prowadzi go bezpośrednio do rozdzielacza promieniowego. Decydująca zaleta systemu: mieszanina plew i słomy stanowiąca do 25% przepuszczanego materiału jest aktywnie prowadzona i rozdzielana na całą szerokość roboczą. Przy zbiorze kukurydzy redukuje się liczbę obrotów rozdzielacza plew i słomy Rotor rozrzucający. Łopatka. Strumień materiału. Zewnętrzna blacha rozrzutu Wewnętrzna blacha rozrzutu Ustawienie kierunku i szerokości rozrzutu w CEBIS. Zarządzanie słomą 55

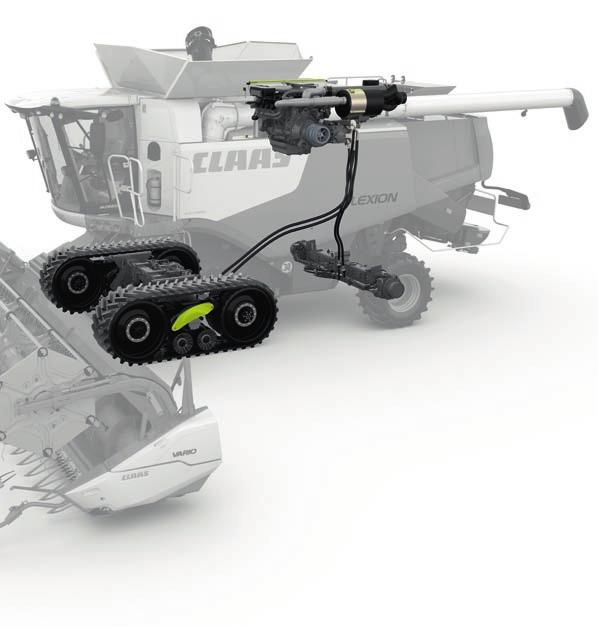

56 CPS CLAAS POWER SYSTEMS. Optymalny napęd z najlepszym skutkiem. Rozwój maszyn CLAAS zawsze był nierozłącznie powiązany z wysoką skutecznością, niezawodnością i optymalną ekonomiką działania. Dotyczy to w pełni również kombajnów CLAAS. Decydujące znaczenie ma tu system napędu. Oznacza on znacznie więcej, niż tylko silnik o dużej mocy. Pod nazwą CLAAS POWER SYSTEMS (CPS) połączono najlepsze komponenty w niezrównany system napędowy CLAAS. Wysoka moc pojawia się wtedy, gdy jest konieczna. Idealne dostosowanie do systemów roboczych sprawia, że mamy do czynienia z techniką, która oszczędzając paliwo, szybko się spłaca. W nowym LEXION oznacza to: doświadczenie z 15 lat rozwoju LEXION owocujące najlepszym, skonstruowanym w CLAAS systemem napędu. I najlepsze wyniki pracy.

57 "Duże odległości między polami, strome zbocza, pofałdowany teren - nie mogą być przeszkodą. Zawsze oczekuję równych, dobrych wyników." CLAAS POWER SYSTEMS

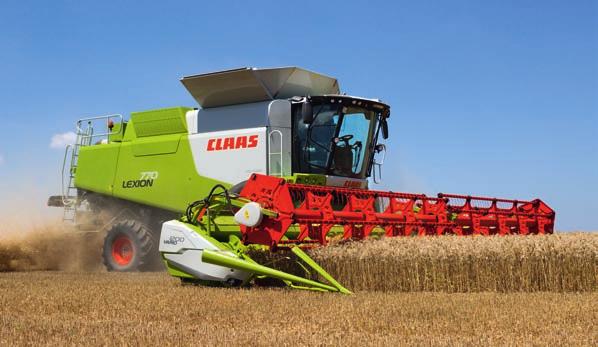

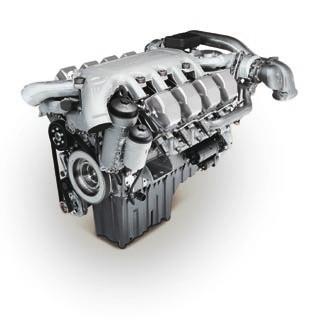

58 Nowoczesne, mocne silniki. Znakomite rozwinięcie mocy przy niskim zużyciu paliwa gwarantują najlepsze silniki: Mercedes-Benz lub Caterpillar. Czy będą to sterowane zaworami magnetycznymi pompowtryskiwacze połączone z elektronicznym zarządzaniem silnikiem (Mercedes-Benz) czy system wtrysku HEUI (Hydraulic Electronic Unit Injection): na technologii napędu w nowym LEXION zawsze można polegać. W każdych warunkach zapewnia pełną produktywność. Silnik MB OM 502, V8 / 16 l (LEXION 770/760) Silnik CAT C 13, R6 / 12,5 l (LEXION 750/740) Norma emisji spalin Tier 3 / stopień IIIa Zoptymalizowany proces spalania Poprawione właściwości pracy silnika Niewielkie zużycie paliwa Optymalne przeniesienie mocy Zbiornik paliwa o pojemności do l Sprawdzone przez CLAAS POWER SYSTEMS Zbiornik paliwa mieści do l. 58

59 Bez kompromisów w mocy i wytrwałości. Wzrost wydajności wymaga rezerw mocy. Ekstremalnie wysoka przepustowość wymaga odpowiednich rezerw mocy. Dzięki elektronicznej regulacji zoptymalizowane silniki gwarantują w LEXION nadwyżkę mocy przy obniżeniu liczby obrotów. Dla możliwie najlepszego rozwinięcia mocy przy zredukowanym zużyciu paliwa zoptymalizowano charakterystykę silnika LEXION 750/740. Znamionowo: obr/min. Inteligentny układ chłodzenia z automatycznym odsysaniem kurzu. LEXION 770/760/750 wyposażono w całkowicie nowy, powierzchniowy system odsysania kurzu. Podczas, gdy powietrze zasysane jest od góry, automatyczne odsysanie kurzu utrzymuje chłodnicę w czystości a sam kurz odprowadzany jest w dół. W LEXION 740, o nieustanne czyszczenie dba hydraulicznie napędzany kosz chłodnicy z odsysaniem zanieczyszczeń. Oba systemy gwarantują najwyższą wydajność chłodzenia. Zanieczyszczenie lameli chłodnicy wyraźnie się zmniejszyło. Silnik Chłodzenie 59

60 Zamienia zbocze w równinę. CLAAS MONTANA. Nowa hydraulika robocza: większy udźwig, krótszy czas reakcji. Wyjątkową wydajność LEXION można wykorzystywać także na stromych zboczach. Nowa hydraulika robocza poprawia funkcjonalność całego sterowania MONTANA: Lepsza skuteczność hydrauliki roboczej z przestawialną osiową pompą tłokową (pompa LS) Ciśnienie robocze 200 bar (+ 10 %) Wydatek oleju pompy roboczej 120 l/min (+ 50 %) Podnoszenie większych przyrządów roboczych: + 10 % masy / + 50 % krótszy czas reakcji (technika zaworów proporcjonalnych) Maksymalna wydajność rewersji. Także na wolnych obrotach, 10% więcej momentu obrotowego Olej syntetyczny o wysokiej lepkości i lepszych właściwościach ciernych Cicha praca, bez zmian ciśnienia (system o stałym ciśnieniu) Nowa, efektywna przekładnia rozdzielająca pomp Pulpit obsługowy sterowania MONTANA. Pozycja siłowników osi oraz uchylnej ramy pokazywana jest w CEBIS. 60

61 Omłot wydajny jak na równinie. Czyszczenie 3-D daje dodatkową pewność Jądrem LEXION MONTANA jest jego napędzana oś. Przez obrót portali siłownikami hydraulicznymi, koła dopasowują się do podłoża. Podwozie MONTANA niweluje do 17 % nachylenia bocznego i do 6% nachylenia wzdłużnego. W regionach górzystych pozwala to uzyskiwać wysoką wydajność omłotu i pracować tak samo wydajnie, jak na równinach. Kierowca na każdym zboczu zajmuje wygodną, optymalną pozycję i może bez zmęczenia pracować przez długie dni. MULTI CONTOUR. Innowacyjny system MULTI CONTOUR steruje uchylną ramą i zmianą kątów cięcia w zależności od pozycji osi oraz wszystkich znanych funkcji AUTO CONTOUR. czyszczenie 3-D w LEXION MONTANA dba o utrzymanie wydajności także wtedy, gdy nachylenie boczne przekracza 17%. Mocne punkty MONTANA w skrócie: Wyrównanie nachylenia bocznego do 17% Wyrównanie nachylenia wzdłużnego do 6% Poprawiona trakcja z blokadą mechanizmu różnicowego Poprawiona obsługa Poprawiona funkcjonalność sterowania MONTANA z nową hydrauliką roboczą 30 km/h hydrostatycznego napędu jezdnego Jazda w trybie Automotiv Większy komfort pracy kierowcy Wydajność jak na równinie Blokada mechanizmu różnicowego pozwala pewnie poruszać się na ekstremalnie stromych polach. Dodatkowe bezpieczeństwo oferuje mokry hamulec płytkowy. 30 MONTANA 61

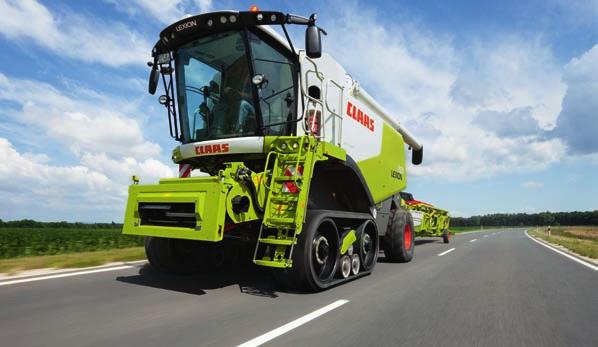

62 Rosną wymagania w zakresie prędkości jazdy: 40 km/h i błyskawicznie do pracy. Każda minuta oszczędzona przez kombajn na drodze, zwiększa jego wydajność na polu. Gdyby rozgrywano mistrzostwa świata w tej dziedzinie LEXION 750 TERRA TRAC byłby murowanym faworytem. Jako najszybszy kombajn świata rozwija na drodze prędkość do 40 km/h. Szybszy, niż każdy inny kombajn. TERRA TRAC nowej generacji oznacza: LEXION szybciej dojeżdża na pole niż każdy inny kombajn - bezpiecznie, komfortowo i pewnie utrzymuje tor jazdy. TERRA TRAC pozwala dłużej pracować w polu i wyraźnie zwiększa wydajność w sezonie. Lepsze dopasowanie do podłoża, równe ściernisko, mniejsze obciążenie maszyny oraz o 30% bardziej płaskie skoki nacisku mówią same za siebie. Ochrona gleby, to kolejny czynnik podnoszący plony. Nowa generacja TERRA TRAC. Komfortowa jak nigdy przedtem. Z TERRA TRAC kierowca przemieszcza LEXION po polu jak na miękkich łapach. W pełni nowa konstrukcja tworzy ku temu warunki: W nowym TERRA TRAC wszystkie składniki (koła napędowe, koła jezdne i podporowe) są oddzielnie amortyzowane - zmniejsza to wstrząsy nadwozia i maszyny, podwyższa komfort jazdy kierowcy oraz daje pełną stabilność na zakrętach. Automatyczne wyrównanie poziomu. Hydropneumatyczna amortyzacja może być podczas pracy podnoszona i opuszczana przez napełnianie lub odciążanie siłowników hydraulicznych. Koła napędowe, jezdne i podporowe są oddzielnie ułożyskowane. Siłowniki z akumulatorami ciśnieniowymi wspomagają ułożyskowanie. Efekt: automatyczne wyrównanie poziomu i większa stabilność na zakrętach. 40 LEXION 750 TERRA TRAC najszybszy kombajn świata. W LEXION 750 obok szerokiego na 635 mm TERRA TRAC można stosować TERRA TRAC Ryż o szerokości taśm 890 mm. 62

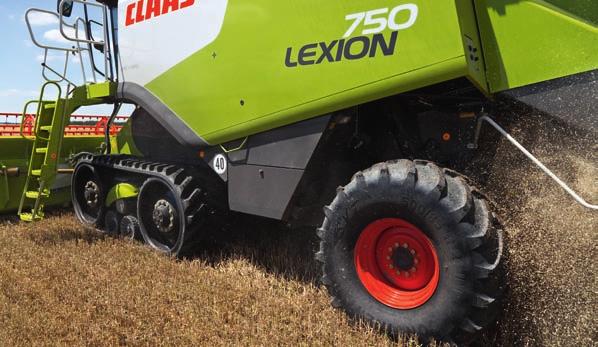

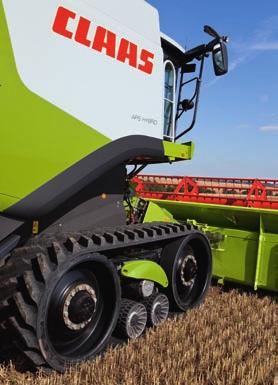

63 Najlepszy na drodze. Chroni glebę w polu. W skrócie: podwozie gąsienicowe TERRA TRAC. Ten, kto dzisiaj unika ugniatania gleby nie musi obawiać się o straty w przyszłości. Szerokość transpotowa tylko 3,28 m (LEXION 750) Szerokość transportowa 3,49 m (LEXION 770/760) Ochrona gleby: 65% mniej nacisku niż maszyna na kołach Lepsza trakcja (kukurydza/wilgoć/zbocza) Większa stabilność na zboczach (bocznych) Mniejsze opory jazdy, poślizg i zużycie paliwa Dłuższy czas pracy, wyższa wydajność w kampanii Pełna zdolność do jazdy po drogach z 30 lub 40 km/h Animacja TERRA TRAC, pod lexion.claas.com Automatyczne wyrównanie poziomu od prędkości 2 km/h. Ochrona gleby TERRA TRAC 63

64 Niezależny na drodze: wygodny, zwrotny, chroniący glebę. Hydrostatyczny napęd jezdny. Hydrostatyczny napęd jezdny nowego LEXION jest wygodnie sterowany wielofunkcyjnym uchwytem - bez używania sprzęgła i zmiany biegów. LEXION z elektronicznym sterowaniem prowadzi się jak luksusowe auto. Komfort ten przekłada się na wzrost wydajności: przez szybkie nawroty oraz optymalne dopasowanie prędkości jazdy do zmieniających się warunków pracy. Opcja Extrapower: napęd na wszystkie koła. Do jazdy po drogach można, zależnie od modelu, wybrać prędkość 25, 30 lub 40 km/h. Jazda w trybie Automotiv. LEXION 770/750/750 MONTANA podczas jazdy po drogach obniżają liczbę obrotów silnika zależnie od pozycji drążka jezdnego. Jazda po drodze oszczędza paliwo. Podczas ruszania z miejsca jest oczywiście do dyspozycji pełna moc i znamionowa liczba obrotów silnika. CLAAS 4-TRAC. Naciskiem palca uruchamiana jest moc, która ruszy LEXION do przodu nawet w najcięższych warunkach glebowych. Napęd wszystkich kół jest niezawodny i bezobsługowy. ACTIVE TRAC. LEXION 770 aktywnie myśli i współdecyduje: poprzez regulację antypoślizgową z napędem wszystkich kół, ACTIVE TRAC. Czujniki na przedniej osi oraz po obu stronach tylnej osi natychmiast wychwytują poślizg. Przestawiane silniki hydrauliczne napędu tylnej osi, zależnie od sytuacji roboczej zmieniają liczbę obrotów wzgl. moment obrotowy Inteligentne sterowanie pozwala na jazdę LEXION 770 z maksymalną trakcją i minimalnym poślizgiem Zalety: świetny uciąg, mniejsze zużycie paliwa Napęd wszystkich kół, ACTIVE TRAC z inteligentnym sterowaniem i regulacją antypoślizgową. 64

65 CLAAS & Michelin: nowa technologia opon pozwala chronić glebę. Wynikiem intensywnej współpracy między CLAAS a renomowanym producentem opon Michelin, jest nowa technologia Michelin Ultra Flex. Jej wyjątkowe zalety: Opony Michelin Cerexbib poprawiają mobilność na drodze. Pozwalają jechać z większą powierzchnią przylegania, lepszą trakcją, mniejszym naciskiem i niższym zużyciem paliwa, przy mniejszym ciśnieniu redukują ugniatanie gleby i w efekcie mają swój udział w poprawie jej struktury. Liczby i fakty: Możliwe 0,6 do 1,1 bar mniej ciśnienia w oponach przy pełnym udźwigu, w porównaniu z oponami standardowymi jest to redukcja o 35 % Opony przylegają z powierzchnią o dwa rozmiary większą niż standardowe, co zwiększa kontakt z glebą o 22% przy tej samej szerokości transportowej Ogumienie osi napędzanej: IF 800/70 R 32 i IF 680/85 R 32, dodatkowo, tylko w CLAAS, dostępne opony osi kierowanej Standardowe Cerexbib Rozmiar opon Standardowe Michelin Cerexbib 680/85 R 32 2,9 bar 1,8 bar 800/70 R 32 2,4 bar 1,6 bar + 22 % 5857 cm 2 2,4 bar 7314 cm 2 1,6 bar 800/70 R 32 / 9000 kg Szer. zewn. LEXION 750: 3,48 m IF 800/70 R 32 / 9000 kg Szer. zewn. LEXION 750: 3,48 m Zredukowane ciśnienie w oponach zmniejsza ugniatanie gleby. Napęd jezdny Ultra Flex Technologia opon 65

66 Ogumienie. Ogumienie osi napędzanej LEXION MONTANA 740 Rozmiar opon Szerokość zewnętrzna (m) TERRA TRAC 3,49 3,49 3,28 650/75R32 3,48 3,20 3,20 680/85 R32 3,50 3,50 3,22 3,30 3,22 IF 680/85 R32 3,49 3,49 3,21 3,21 710/75R34 3,63 3,35 3,35 800/65R32 3,86 3,86 3,48 3, LR 32 3,47 3,47 800/70 R32 3,76 3,76 3,48 3,49 3,48 IF 800/70 R32 3,76 3,76 3,48 3,48 900/60 R32 3,89 3,89 3,61 3,62 3, /50 R32 4,38 4,38 4,10 4,10 650/75 R32 + bliźniaki 18.4 R38 4,60 4,32 4,32 680/ 85 R32 +bliźniaki 520/85 R38 4,86 Ogumienie osi kierującej LEXION MONTANA 740 Rozmiar opon Szerokość zewnętrzna (m) 500/70 R24 3,47 3,17 3,26 3,17 500/70 R24 (4-TRAC) 3,45 3,17 3,26 3,17 500/85 R24 3,48 3,48 3,18 3,18 500/85 R24 (4-TRAC) 3,48 3,46 3,25 3,25 600/55-26,5 3,78 3,61 600/55-26,5 (4-TRAC) 3,79 3,61 600/65 R28 3,80 3,77 3,50 3,50 600/65 R28 (4-TRAC) 3,80 3,79 3,50 3,50 700/50-26,5 3,91 3,88 3,61 3,61 700/50-26,5 (4-TRAC) 3,91 3,89 3,61 3,61 Opony do indywidualnych wymagań. 66

67 Dojrzały program przeglądów: mają Państwo wybór. Przeglądy: niewiele wysiłku. W kwestii przeglądów, nowy LEXION zadziwia wręcz przykładową skromnością. Okresy między przeglądami są długie. Oleju w hydraulice roboczej wymienia się co godzin. Jeśli są do wykonania prace przeglądowe, to dostęp do wszystkich punktów konserwacji jest wyjątkowo prosty. Kopletnie odchylana do góry maska kosza chłodnicy, powierzchniowe odsysanie kurzu w LEXION 770/760/750 Uchylny kosz chłodnicy w LEXION 740 Ruchome, składane drabinki, łatwy dostęp do przedziału silnika oraz innych stref konserwacji Kompletnie składany kołpak wyrzutu słomy Instalacja pneumatyczna z wężem i pistoletem do komfortowego czyszczenia Pulpity do szybkiego dostępu do punktów smarowania Skrzynka np. na narzędzia Nowa konstrukcja pokryw bocznych (warstwowe aluminium) ułatwiająca dostęp Pełne, duże pokrywy konserwacyjne, Ze względu na masę, łatwe w otwieraniu. Ogumienie Konserwacja 67

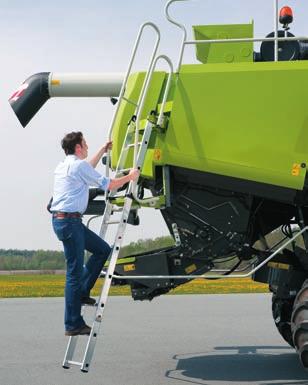

68 Serwis CLAAS, to fakt. Pomagamy przez całą dobę. Na profesjonalizmie i niezawodności FIRST CLAAS SERVICE mogą Państwo budować każdą godzinę pracy. Importerzy i partnerzy CLAAS dbają o optymalną dostawę części zamiennych oraz niezawodny serwis. Jesteśmy blisko Was. Nasz magazyn centralny szybko i niezawodnie dostarcza na cały świat ORYGINALNE CZĘŚCI ZAMIENNE CLAAS. Liczni partnerzy CLAAS gwarantują dostawy w krótkim czasie - tam, gdzie Państwo akurat pracują. Stawiamy trafne diagnozy. Wieloletnie doświadczenie naszych specjalistów serwisowych w połączeniu z nowoczesnym systemem diagnostycznym CDS gwarantuje bardzo szybkie odnalezienie błędu oraz aktualizację CEBIS. 68

69 Mówimy tym samym językiem. Partnerzy handlowi CLAAS należą do najbardziej doświadczonych w środowisku technologii rolniczej. Są nie tylko znakomicie wyszkoleni i fachowo wyposażeni, lecz doskonale znają także specyfikę prac w Państwa gospodarstwach i zawsze można liczyć na ich kompetencję oraz niezawodność Serwis jest blisko, także wtedy, gdy jest daleko. W czasie zbiorów liczy się każda minuta. Ze zdalną diagnozą CLAAS oszczędzany jest cenny czas. Nasi serwisanci mają przez internet bezpośredni dostęp do wszystkich danych o wydajności i elektronice LEXION. Często w ten sposób można usunąć problem. Gdy trzeba dojechać, to jeszcze przed wyjazdem znają wszystkie niezbędne informacje i mogą zabrać ze sobą ewentualnie potrzebne części zamienne. Myślenie ekonomiczne zawsze przynosi sukcesy! Z niezawodnym pakietem serwisowym oraz indywidualnym programem MAXI CARE, CLAAS oferuje wysoki poziomu bezpieczeństwa i kompetencji. Kontrole pożniwne / roczne maksymalizują wydajność, umowy serwisowe dają niezawodność za stałą cenę, możliwość elastycznego wydłużenia gwarancji na wybrane zespoły, koszty stają się przewidywalne i proste do wyliczenia. Pełen pakiet konserwacji i napraw: Kontrola pożniwna / roczna - dobrze sprawdzony, lepiej przygotowany Umowa serwisowa - Jakość FIRST CLAAS: przeglądy za stałą cenę MAXI CARE - pełna ochrona FIRST CLAAS SERVICE MAXI CARE 69

70 Nowy LEXION w skrócie. GPS PILOT Komfortowa kabina LASER PILOT Ułożony środkowo napęd nagarniacza i ślimaka wciągającego Składane oddzielacze łanu Ustawiane od tyłu blachy zgarniające Dzielona belka kosy Wielozłącze. Przyrząd żniwny VARIO Hydrostatyczny napęd nagarniacza. Synchroniczny napęd przekładni AUTO CONTOUR 70

71 CEMOS CEBIS Silnik Mercedes Benz lub Caterpillar ROTO PLUS Rozrzutnik promieniowy Siekacz SPECIAL CUT II Dmuchawa rozrzutu plew Napęd wszystkich kół Czyszczenie JET STREAM z 3D Oddzielna półka zwrotna Dmuchawa turbinowa TERRA TRAC System omłotu APS Nowy LEXION w skrócie 71

72 Nowy LEXION. Zawsze daleko z przodu. Kabina. Przyrządy żniwne. Wyciszona, komfortowa pozwala kierowcy pracować spokojnie i z pełną koncentracją Przyrządy żniwne VARIO z szerokością do 12 m są o 10% wydajniejsze z optymalizacją przepływu materiału Wzrokowa kontrola zgonin z fotela kierowcy i GRAINMETER do kontroli elektronicznej EASY: CEBIS, CEMOS, CRUISE PILOT, automatyczne kierowanie i CLAAS TELEMATICS gwarantują wyjątkowy komfort sterowania i kontroli Kartografia i pomiar wydajności oraz doskonałe zarządzanie zleceniami "Myślący" przyrząd żniwny z AUTO CONTOUR automatycznie wyrównuje nierówności pola wzdłuż i w poprzek kierunku jazdy Wysoką elastyczność gwarantują przyrządy żniwne standardowe, VARIO, do ryżu, do rzepaku, do soi, MAXFLEX, CONSPEED, SUNSPEED, RAKE UP und MAXFLO lexion.claas.com 72

73 Technologia omłotu. CPS CLAAS POWER SYSTEMS. System APS zwiększający przepustowość do 20% APS + ROTO PLUS = APS HYBRID SYSTEM: tylko w CLAAS JET STREAM, system czyszczenia w połączeniu z 3-D do pracy na spadkach do 20% l zbiornik ziarna, wydajność rozładunku do 110 l/s Mercedes-Benz OM 502 czy Caterpillar C 13 z najnowszymi normami emisji spalin oferują niezawodne rezerwy mocy Nowa hydraulika robocza do szybszego sterowania funkcjami MONTANA i AUTO CONTOUR Nowa prędkość jazdy po drogach oszczędza czas: elektrohydrauliczny napęd jezdny do 40 km/h Profesjonalne zarządzanie słomą ze SPECIAL CUT II i rozrzutnikiem promieniowym rozdzielającym słomę na całą szerokość roboczą TERRA TRAC i technologia Ultra-Flex optymalnie chronią glebę Argumenty 73

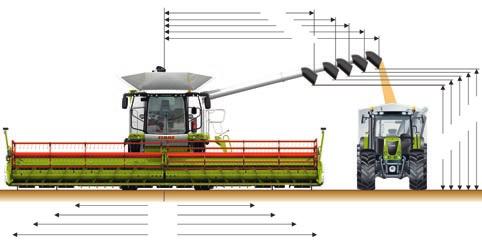

74 Komfortowy wyładunek wymaga wysokości i odległości mm 6838 mm 7342 mm 7902 mm 8479 mm 4148 mm 4365 mm 4510 mm 4655 mm 4930 mm 7500 mm 9000 mm mm mm 74
