Najwyższy stopień produktywności. CONVIO FLEX / CONVIO. Nowy przyrząd żniwny z przenośnikiem taśmowym.

Transkrypt

1

2 Nowy przyrząd żniwny z przenośnikiem taśmowym. Do wszystkich rodzajów roślin 4 Dla maksymalnej wydajności 7 Do pracy w gęstym rzepaku 8 Dla wydajnych operatorów 9 Dla każdego profilu podłoża 10 Dla Twojego gospodarstwa 14 Najwyższy stopień produktywności. CONVIO FLEX / CONVIO.

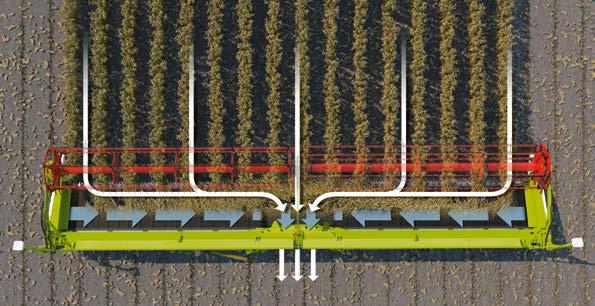

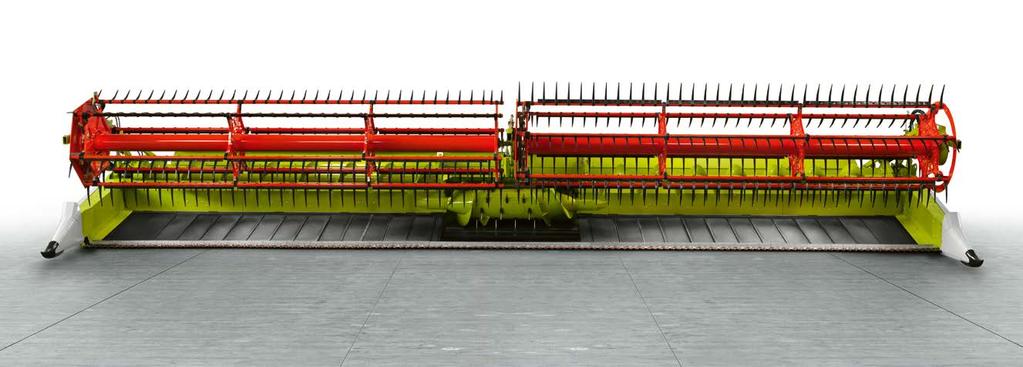

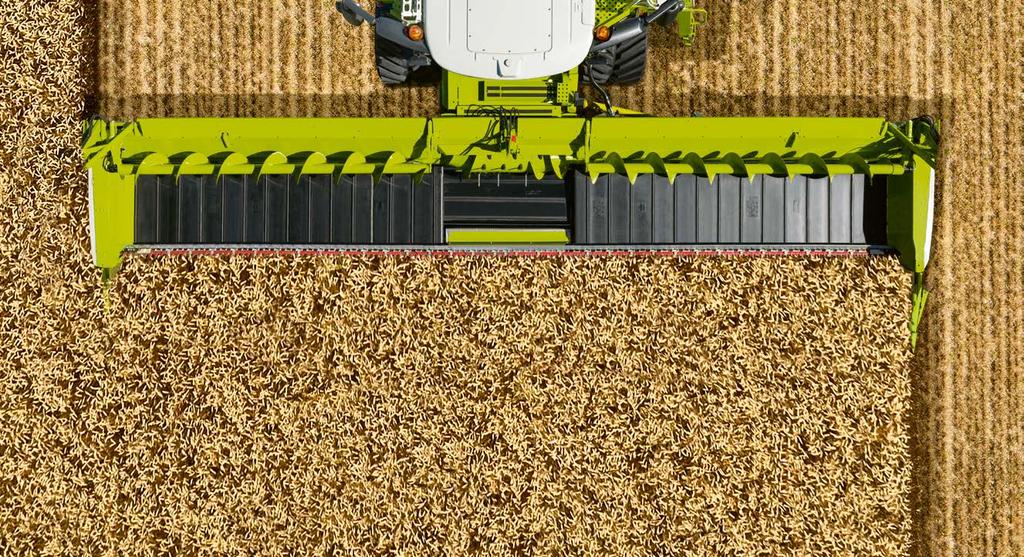

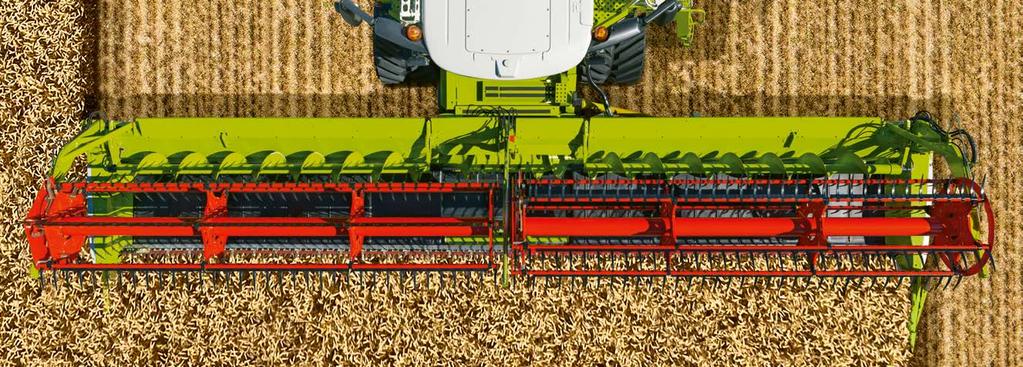

3 4 CONVIO FLEX / CONVIO Wysokowydajny przyrząd żniwny do wszystkich roślin. Większa wydajność dzięki przyrządowi żniwnemu z przenośnikiem taśmowym. Przyrządy żniwne z przenośnikiem taśmowym stosuje się wszędzie tam, gdzie musimy zebrać rośliny nisko owocujące oraz w ciężkich warunkach pracy (wyległe zboże, samosiewy) i gdzie wymagane jest niskie cięcie. Elastyczny stół przyrządu żniwnego zapewnia nawet przy dużych szerokościach rzędu 13,80 m 1 optymalne dopasowanie do podłoża; taśmy dbają o łagodny i równomierny przepływ materiału. CLAAS dla większej elastyczności. CONVIO FLEX z elastyczną listwą nożową został opracowany do uniwersalnego zastosowania we wszystkich uprawach omłotowych, takich jak zboża, rzepak, soja, groch, trawa i wiele innych. CONVIO (ze sztywną listwą nożową) nadaje się szczególnie do zbóż i rzepaku. Ciągły i równomierny przepływ plonów jest zapewniony w przyrządach tnących o szerokości 13,80 m 1, 12,30 m lub 10,80 m. Inteligencja zapewniająca większy komfort. Przyrządy żniwne CONVIO zapewniają operatorowi różne systemy wspomagania, które można obsługiwać z wnętrza kabiny. Automatyczne sterowanie momentem obrotowym nagarniacza, AUTOMATIC BELT SPEED i AUTO CONTOUR FLEX zapewniają automatyczną regulację przyrządu żniwnego do optymalnej pracy. 1 Tylko dla USA i Australii 1 Szerokości przyrządów żniwnych od 10,80 m do 13,80 m 1 2 Elastyczna belka tnąca o łącznej drodze ugięcia 225 mm 3 AUTOMATIC BELT SPEED: w pełni automatyczne dopasowanie prędkości taśm do warunków zbioru 4 ACTIVE FLOAT: dopasowanie nacisku na podłoże odbywa się z poziomu kabiny 5 Innowacyjny, sterowany krzywkowo nagarniacz z koncepcją Flip-Over 6 Automatyczne sterowanie momentem obrotowym nagarniacza 7 Najmniejszy na rynku kąt ustawienia taśm 8 Optymalna widoczność na przyrząd żniwny i taśmy 9 Cztery różne tryby AUTO CONTOUR dla optymalnego odciążenia operatora 10 MULTICROP: do różnych roślin 11 Łatwe przezbrojenie do zbioru zbóż lub rzepaku 1 Tylko dla USA i Australii Sposób działania przyrządu żniwnego z przenośnikiem taśmowym. 1 Listwa nożowa ścina rośliny na niskiej wysokości. 2 Nagarniacz zagłębia się w materiał roślinny i pochyla go na boczne taśmy. 3 Taśmy boczne w aktywny sposób doprowadzają zebrany materiał do środka przyrządu żniwnego i zapewniają równomierny przepływ masy nawet w trudnych warunkach. 4 Otwarte wgłębienie i płaski kąt nachylenia taśm zwiększają wydajność podawania materiału roślinnego, jednocześnie umożliwiając operatorowi łatwe monitorowanie procesu.

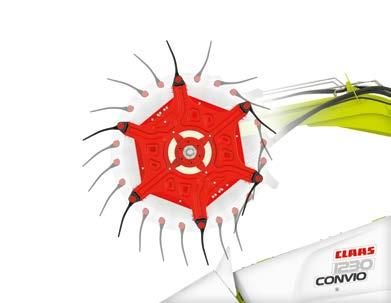

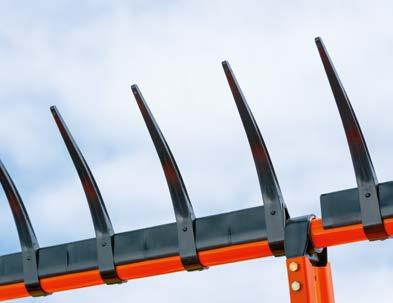

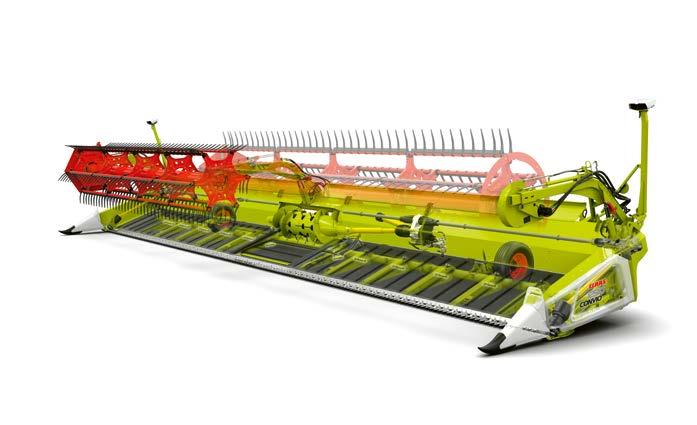

4 7 Nagarniacz Solidne zęby z tworzywa dla maksymalnej wytrzymałości Sterowany krzywkowo nagarniacz z koncepcją Flip-Over Hydrauliczny napęd nagarniacza Innowacyjny nagarniacz dla maksymalnej przepustowości. Nowa konstrukcja nagarniacza. W nowo opracowanym nagarniaczu z regulowanym torem krzywkowym o innowacyjnym kształcie zęby podbierają materiał przed jego przycięciem, co znacznie minimalizuje straty podczas pracy w wyległym zbożu. W szczególności w krótkich łanach zęby te zapewniają optymalne doprowadzanie zbieranego materiału do przyrządu tnącego. Ponadto unikalna koncepcja Flip-Over zapobiega owijaniu zebranego materiału w nagarniaczu. Dzięki temu rośliny są doprowadzane na taśmy przyrządu CONVIO w czysty, równy i bezstratny sposób, a następnie docierają równomiernie do kombajnu. Automatyczna regulacja siły uciągu nagarniacza. Dzięki hydraulicznemu napędowi, moment obrotowy może być automatycznie regulowany, aby sprostać trudnym warunkom zbiorów, takim jak wyległe zboża. Automatyczny system kontroli wysokości, działający w oparciu o zaprogramowany poziom nacisku i czułości, zapobiega zagłębianiu się zębów w ziemię. Solidne zęby nagarniacza. Wykonane z tworzywa zęby nagarniacza charakteryzują się maksymalną wytrzymałością i zapewniają dynamiczne doprowadzanie zebranego materiału. Skrzydła pomiędzy poszczególnymi zębami zmniejszają skłonność do owinięcia, zapobiegają zbyt głębokiemu przedostawaniu się nagarniacza do uprawy i ograniczają do minimum związane z tym straty w zbiorach. Trzeba podkreślić, że innowacyjny nagarniacz przyrządu żniwnego CONVIO przekonuje maksymalną wydajnością, wysoką przepustowością i niewielkimi nakładami na konserwację.

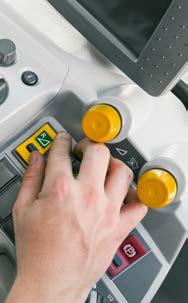

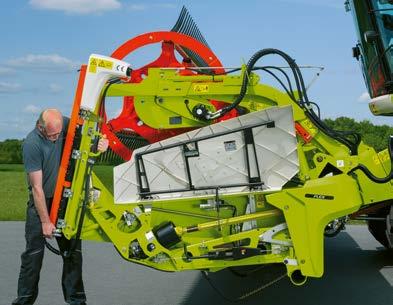

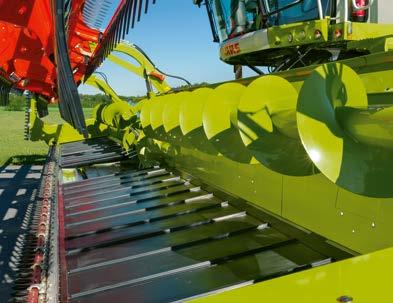

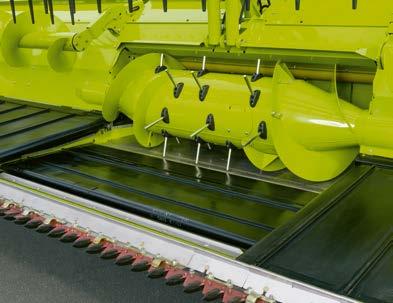

5 8 Wyposażenie do rzepaku Ślimak transportowy do rzepaku Nowy uchwyt dla łatwiejszego montażu Gumowe uszczelnienia w części środkowej zapobiegają stratom na przyrządzie Idealne wyposażenie do pracy w gęstym rzepaku. Opcjonalne wyposażenie do rzepaku. CONVIO to jeden z niewielu przyrządów żniwnych na rynku, który nadaje się do bezstratnych zbiorów rzepaku. Montowane fabrycznie na życzenie klienta wyposażenie do rzepaku obejmuje następujące elementy: Kosa do rzepaku z prawej i/lub lewej strony Złącze umożliwiające łatwy montaż kosy Hydrauliczne napędy kosy do rzepaku Ślimak transportowy do rzepaku Podwyższenie tylnej ściany Zsynchronizowane ślimaki doprowadzające. Obydwa ślimaki transportowe o średnicy 420 mm idealnie nadają się do pracy w łanie o dużej objętości. Duże rośliny są ściskane i doprowadzane do młocarni w wolny od strat sposób. Dzięki wspólnemu hydraulicznemu napędowi taśm bocznych i ślimaków transportowych do rzepaku komponenty te zawsze pracują w sposób synchroniczny. Aktywacja odbywa się automatycznie (o ile zamontowane są kosy do rzepaku) lub ręcznie włącznikiem głównym w CEBIS. Poręczne kosy do rzepaku. Nowo opracowane kosy do rzepaku można łatwo montować i demontować dzięki zintegrowanemu uchwytowi. Beznarzędziowe przezbrojenie rozdzielaczy łanu na kosę do rzepaku odbywa się zatem w szybki i wygodny sposób. Skuteczne podwyższenie tylnej ściany. Podwyższenie tylnej ściany przyrządu żniwnego minimalizuje straty podczas żniw oraz zapewnia operatorowi dobrą widoczność. 9 Systemy wspomagania operatora Dopasowanie nacisku na podłoże odbywa się z poziomu kabiny Ciągłe, automatyczne dopasowanie prędkości taśm Rewers możliwy z wykorzystaniem CMOTION (1) lub przełącznika kołyskowego (2) Optymalne wsparcie dla produktywnych operatorów. ACTIVE FLOAT dla belki kosy. Model CONVIO FLEX jest seryjnie wyposażony w hydropneumatyczne odciążenie ACTIVE FLOAT. Rozwiązanie to umożliwia dopasowanie nacisku listwy nożowej na podłoże, w zależności od warunków zbioru. Odbywa się to poziomu kabiny podczas jazdy. Zalety dla operatora: 1 Precyzyjne prowadzenie przyrządu żniwnego blisko gleby dzięki optymalnemu przyleganiu do podłoża 2 Idealnie nadaje się do zastosowań w warunkach występującej wilgoci np. rosy w godzinach porannych lub wieczornych AUTOMATIC BELT SPEED do taśm. System asystowania operatorowi AUTOMATIC BELT SPEED w pełni automatycznie i stale dostosowuje prędkość taśm do prędkości zbioru. Zalety dla operatora: 1 Stałe, automatyczne dopasowanie prędkości taśm, w szczególności w nierównych łanach 2 Zawsze prawidłowe ustawianie prędkości dla równomiernego przepływu materiału Funkcja rewersu dla obszaru narażonego na powstawanie zatorów. W celu umożliwienia indywidualnego reagowania na wszystkie okoliczności dostępne są dwa tryby rewersu: przełącznik kołyskowy w podłokietniku rewersuje nagarniacz, taśmę środkową, ślimak wciągający i kanał wciągania, a przycisk w uchwycie wielofunkcyjnym rewersuje taśmy środkowe i boczne w trakcie pracy. Poślizg taśm powoduje aktywację systemu wczesnego ostrzegania: dzięki temu operator wcześniej rozpoznaje krytyczne sytuacje i może podjąć konieczne działania. Ponadto przez cały czas ma kontrolę nad prawidłowym obciążeniem taśmy również po zmierzchu i w nocy.

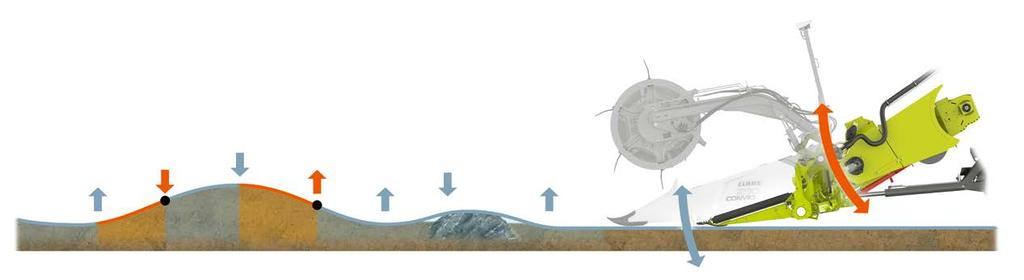

6 10 CONVIO FLEX Maksymalna elastyczność dla każdego profilu podłoża. CLAAS AUTO CONTOUR dla najlepszego cięcia. Maksymalne odciążenie kierowcy przy optymalnym cięciu CONVIO FLEX może pracować w czterech różnych trybach: 1 Zboże: nieruchomy stół przyrządu żniwnego 2 Wyległe zbocze: przełączanie ze sztywnego do elastycznego ustawienia odbywa się naciśnięciem przycisku podczas jazdy 3 Flex: do roślin znajdujących się blisko gleby, takich jak soja, groch czy trawa 4 AUTO CONTOUR FLEX: automatyczna, najniższa wysokość cięcia 1 Tryb pracy w zbożu. Stół przyrządu żniwnego i belka kosy są ustawione sztywno. 2 Tryb pracy w wyległym zbożu. Belka kosy jest sztywna; naciśnięcie przycisku podczas jazdy umożliwia przejście do trybu flex. Jest to szczególnie pomocne w przypadku pojedynczych obszarów wyległego zboża, gdyż minimalizuje straty podczas zbioru. 3 Tryb flex. Przy aktywowanym trybie flex, belka kosy przylegająca bez nacisku do płozy ślizgowej podąża za profilem podłoża. Po napotkaniu na przeszkodę elastyczna belka wychyla się do góry o 90 mm, a podążając za profilem podłoża w dół o 135 mm. Dzięki elastycznej drodze przestawiania wynoszącej łącznie 225 mm CONVIO FLEX dostosowuje się do niemal wszystkich warunków gleby. 4 Tryb AUTO CONTOUR FLEX. W nowym trybie AUTO CONTOUR FLEX zachodzi automatyczne dopasowanie wysokości przyrządu: w celu zapewnienia jak najniższej wysokości cięcia CONVIO FLEX samoczynnie i nieprzerwanie określa, czy belkę kosy można dalej opuścić. 1 W przypadku nierówności podłoża (kamienie, ścieżki, kupki ziemi) belka kosy wychyla się o 135 mm w dół i 90 mm do góry. 2 Podczas jazdy CONVIO FLEX nieprzerwanie ustala, czy konieczne jest dodatkowe dopasowanie wysokości przyrządu i samoczynnie ją ustawia.

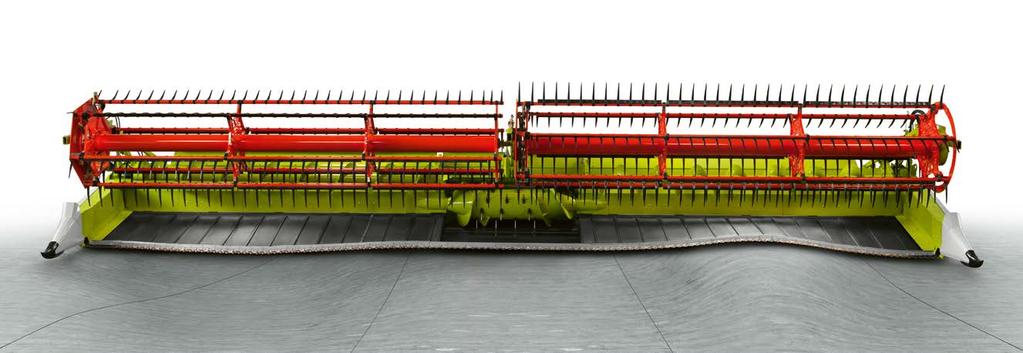

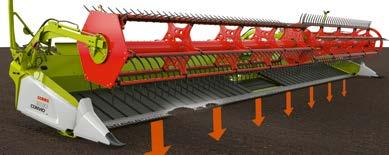

7 Maksymalne odciążenie operatora. Inteligentny system prowadzenia po podłożu w CONVIO FLEX umożliwia błyskawiczne przełączanie pomiędzy trybem sztywnym a elastycznym, bez konieczności przezbrajania. Takie rozwiązania umożliwia ciągłą pracę w każdych warunkach (np. wyległe zboża). Ponadto dzięki trybowi AUTO CONTOUR FLEX podczas zbioru roślin mających nasiona blisko ziemi wysokość przyrządu jest stale dopasowywana i to w całkowicie automatyczny sposób. Belka kosy elastyczna na całej szerokości roboczej Pozycja zmienia się zależnie od nacisku na podłoże oraz wybranego trybu AUTO CONTOUR

8 14 Dane techniczne Dokładnie to, czego potrzeba w gospodarstwie. CONVIO FLEX FLEX 1230 FLEX Efektywna szerokość cięcia mm Efektywna szerokość cięcia ft 45,24 40,22 35,24 45,24 40,22 35,24 Napęd obustronny Rozdzielacz łanu Soja (krótki) Soja (długi) Zboże (krótki, składany beznarzędziowo) Zboże (długi, składany beznarzędziowo) Ryż Regulacja palców ślimaka wciągającego Kosa przelotowa Dzielone ułożyskowanie nagarniacza Podnośniki łanu Pionowa elastyczność belki kosy do góry mm w dół mm ACTIVE FLOAT Średnica ślimaka wciągającego (zewn./wewn.) mm 620 / / / / / / 420 Kosa zapasowa Głębokość taśm bocznych mm 1079, , , , , ,50 Głębokość wejścia mm Szerokość taśmy środkowej mm Masa (bez wyposaż. do rzepaku) kg CONVIO FLEX FLEX 1230 FLEX Automatyka przyrządu żniwnego AUTO CONTOUR AUTO CONTOUR FLEX Automatyczna pozycja parkowania Automatyczna pozycja robocza Regulacja siły nagarniacza Regulacja prędkości obrotowej nagarniacza Automatyka nagarniacza Automatyka wysuwania nagarniacza AUTOMATIC BELT SPEED LASER PILOT Wyposażenie do ryżu System cięcia ryżu Oddzielacze łanu ryżu Wyposażenie do rzepaku Kosy do rzepaku Ślimak transportowy Podwyższenie tylnej ściany 1 Tylko dla USA i Australii CLAAS stale stara się dostosowywać swoje produkty do wymagań praktyki. Dlatego zastrzega sobie prawo dokonywania zmian. Dane techniczne i ilustracje należy traktować jako przybliżone i mogące obejmować elementy nienależące do wyposażenia seryjnego. Prospekt ten został wydrukowany do dystrybucji na całym świecie. Odnośnie wyposażenia technicznego i cennika prosimy kontaktować się ze swoim partnerem handlowym CLAAS. Zdjęcia przedstawiają maszyny z częściowo zdjętymi osłonami i elementami zabezpieczającymi. Dokonano tego w celu lepszego przedstawienia działania; ze względu na zagrożenia w żadnym wypadku nie wolno zdejmować tych osłon samodzielnie. Należy zawsze przestrzegać aktualnej instrukcji obsługi maszyny. Wszystkie dane techniczne odnośnie silników są zgodnie z europejską dyrektywą z zakresu emisji spalin: Stage. Użyte w tym dokumencie normy Tier służą wyłącznie informacji i lepszemu zrozumieniu. Dla regionów z obowiązującą regulacją Tier nie można dorozumiewać homologacji. Seryjnie Opcja Niedostępne
