Przyrządy robocze. Przyrządy robocze kombajnów LEXION TUCANO AVERO DOMINATOR

Transkrypt

1 Przyrządy robocze Przyrządy robocze kombajnów LEXION TUCANO AVERO DOMINATOR

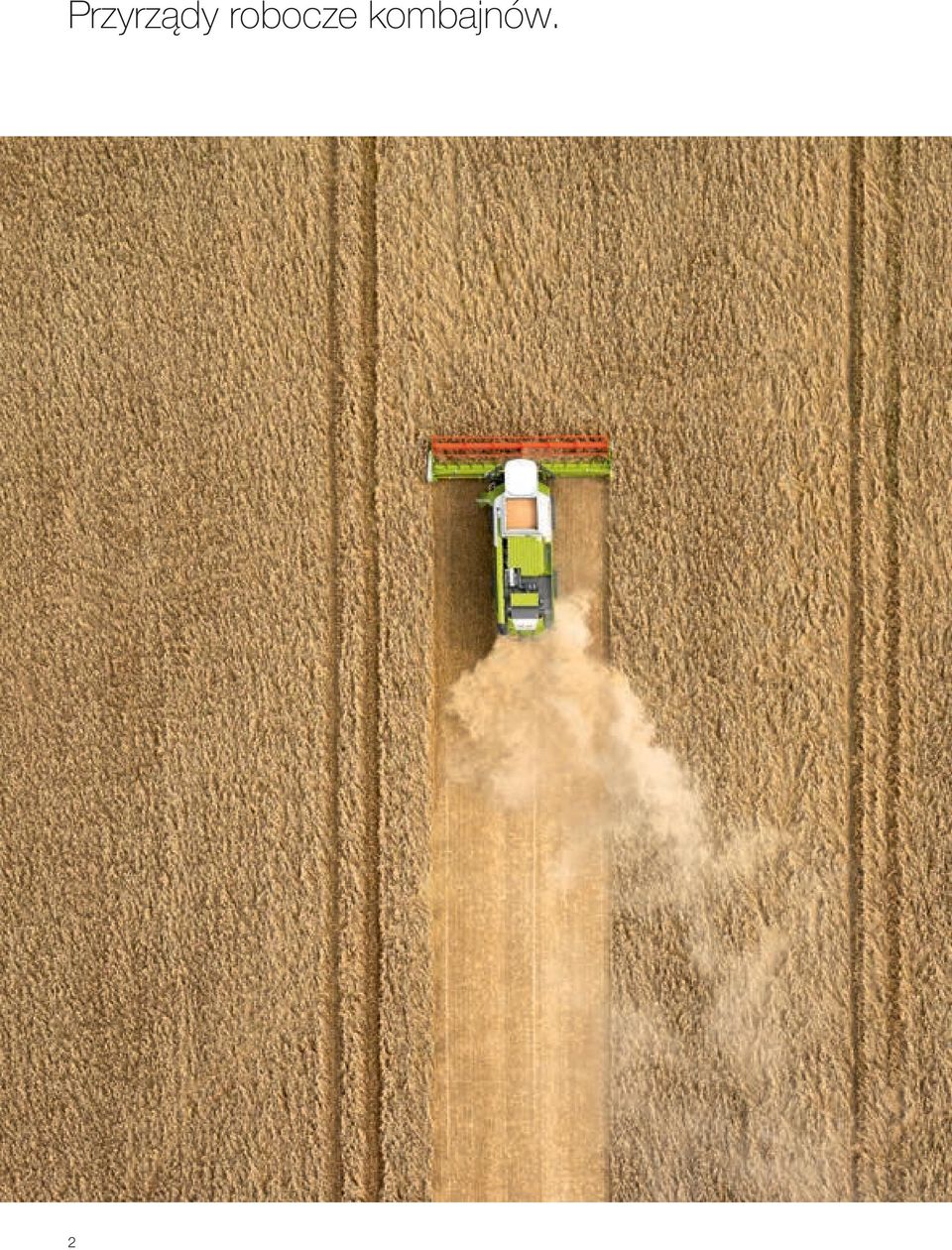

2 Przyrządy robocze kombajnów. 2

3 Spis treści Zestawienie przyrządów roboczych 4 Standardowe przyrządy żniwne 6 Przyrządy żniwne CERIO 10 Przyrządy żniwne VARIO 14 Przyrządy żniwne MAXFLEX 22 Przyrządy żniwne MAXFLO 26 Przyrządy żniwne składane 30 CONSPEED / CONSPEED LINEAR 34 SUNSPEED 40 SWATH UP 44 Kanał wciągający 48 Wyposażenie przyrządu roboczego 50 Wózek transportowy 56 Kompatybilność przyrządów roboczych 60 Argumenty 62 Dane techniczne 63 3

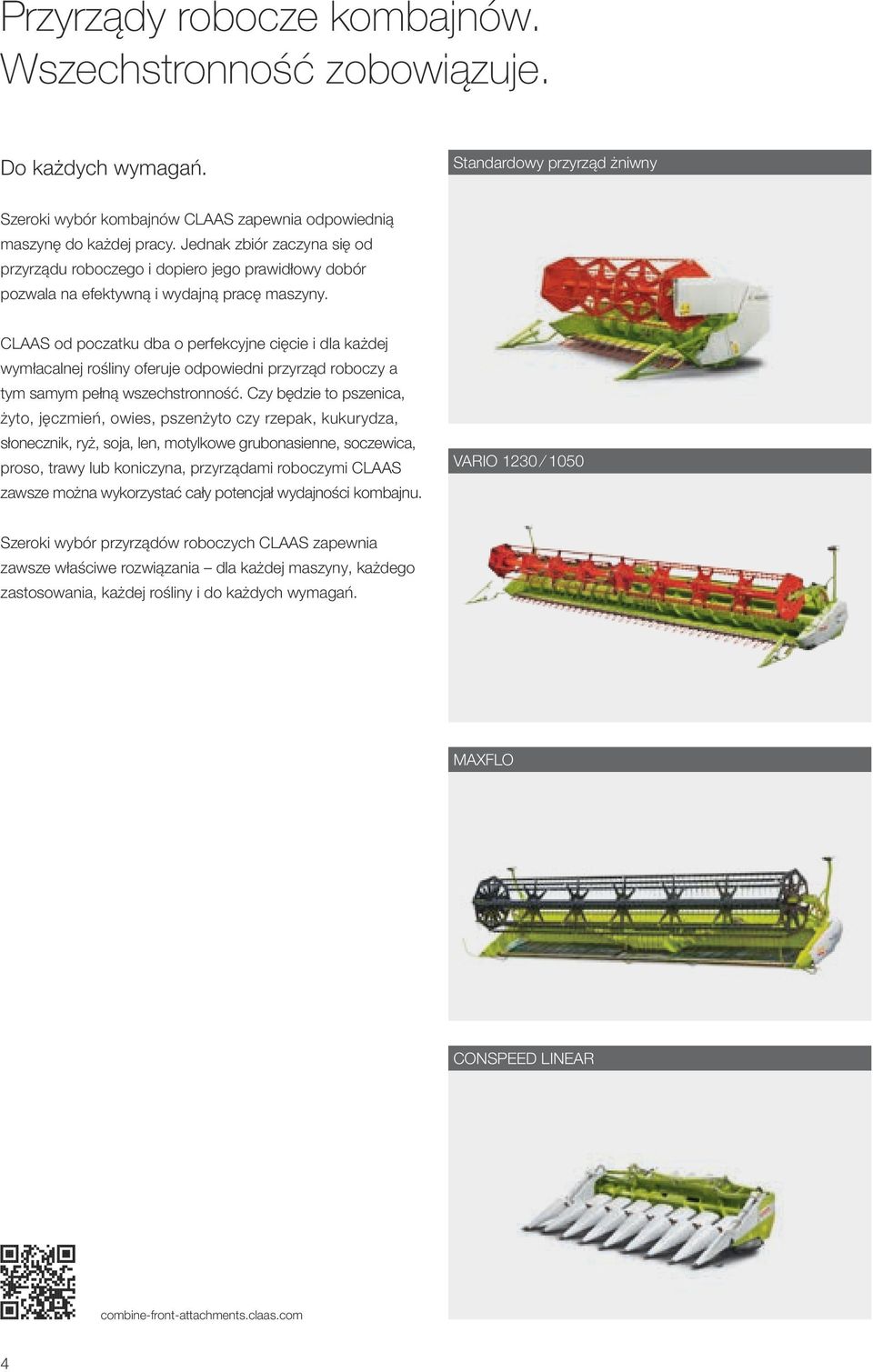

4 Przyrządy robocze kombajnów. Wszechstronność zobowiązuje. Do każdych wymagań. Standardowy przyrząd żniwny Szeroki wybór kombajnów CLAAS zapewnia odpowiednią maszynę do każdej pracy. Jednak zbiór zaczyna się od przyrządu roboczego i dopiero jego prawidłowy dobór pozwala na efektywną i wydajną pracę maszyny. CLAAS od poczatku dba o perfekcyjne cięcie i dla każdej wymłacalnej rośliny oferuje odpowiedni przyrząd roboczy a tym samym pełną wszechstronność. Czy będzie to pszenica, żyto, jęczmień, owies, pszenżyto czy rzepak, kukurydza, słonecznik, ryż, soja, len, motylkowe grubonasienne, soczewica, proso, trawy lub koniczyna, przyrządami roboczymi CLAAS zawsze można wykorzystać cały potencjał wydajności kombajnu. VARIO 1230 / 1050 Szeroki wybór przyrządów roboczych CLAAS zapewnia zawsze właściwe rozwiązania dla każdej maszyny, każdego zastosowania, każdej rośliny i do każdych wymagań. MAXFLO CONSPEED LINEAR combine-front-attachments.claas.com 4

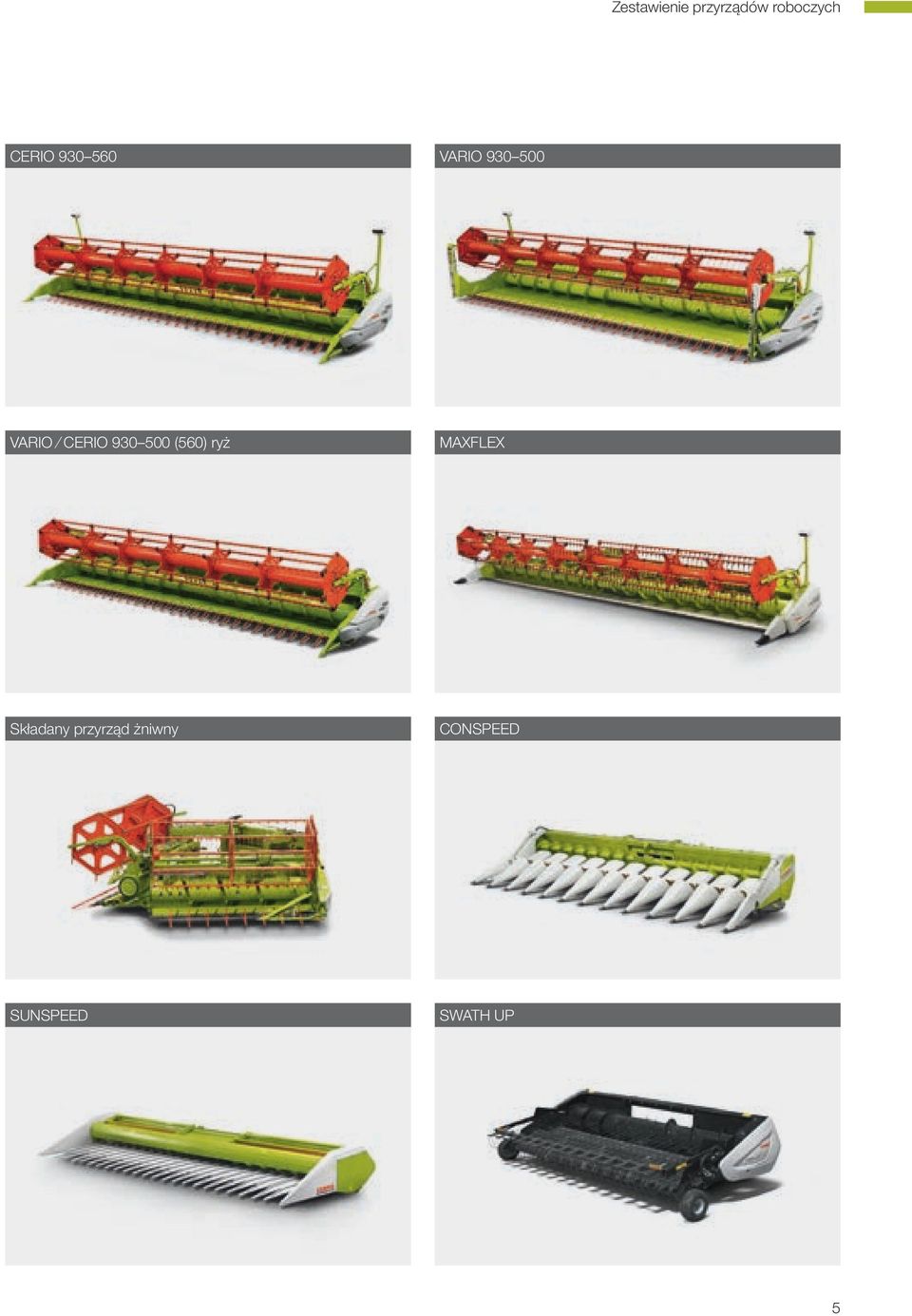

5 Zestawienie przyrządów roboczych CERIO VARIO VARIO / CERIO (560) ryż MAXFLEX Składany przyrząd żniwny CONSPEED SUNSPEED SWATH UP 5

6 Standardowe przyrządy żniwne. 6

7 Standardowe przyrządy żniwne C 490 / 450 / 430 / 420 / 370 Standardowe przyrządy żniwne. Standardowe przyrządy żniwne C 490 do C 370 wyposażono w sprawdzony sztywny stół tnący. Wyróżnia je dobra przejrzystość i nadzwyczajna jakość. Ważniejsze punkty w skrócie: Średnica 480 mm ślimaka wciągającego, do bardzo dobrego przepływ materiału C 490, C 430 i C 370 dla AVERO C 450, C 420 dla DOMINATOR 130 Mocny napęd kosy Sprawdzony sztywny stół przyrządu żniwnego Ślimak wciągający MULTIFINGER Możliwość montażu stołu do rzepaku dla C 490, C 430 i C 370 Hydrauliczny napęd nagarniacza 7

8 Standardowe przyrządy żniwne. Praca. Kompaktowe, standardowe przyrządy żniwne CLAAS dbają o bardzo dobre wyniki przy pracu w zbożu. Oferują kombajnom DOMINATOR i AVERO niezawodne rozwiązania. Idealne dla niewielkich pól i mniejszych gospodarstw. Możliwość zamontowania stołu do rzepaku dla przyrządów żniwnych C 370, C 430 i C 490 umożliwa także zbiór rzepaku. Technika. Sprawdzony sztywny stół przyrządu żniwnego Mocny napęd kosy z przekładnią w kąpieli olejowej skoków/min Automatyczne napinanie pasów napędowych Ślimak wciągający MULTIFINGER Ślimak wciągający o średnicy 480 mm Bezstopniowe ustawianie wysokości ślimaka wciągającego Stół do rzepaku. Do zbioru rzepaku można bez użycia narzędzi zamontować przed przyrządem żniwnym stół i kosy do rzepaku. Wcześniej trzeba tylko zdjąć oddzielacze łanu. Zamocowanie stołu do rzepaku wykonywane jest szybko łączonymi zaciskami. Wmontowane koła transportowe umożliwiają łatwy transport stołu do rzepaku. 8

9 Standardowe przyrządy żniwne C 490 / 450 / 430 / 420 / 370 Zgarniacze ustawiane od zewnątrz (C 490, C 430, C 370) Napęd Dla DOMINATOR 130 są do dyspozycji oba przyrządy żniwne C 450 ic

10 NOWOŚĆ Nowe przyrządy żniwne CERIO. 10

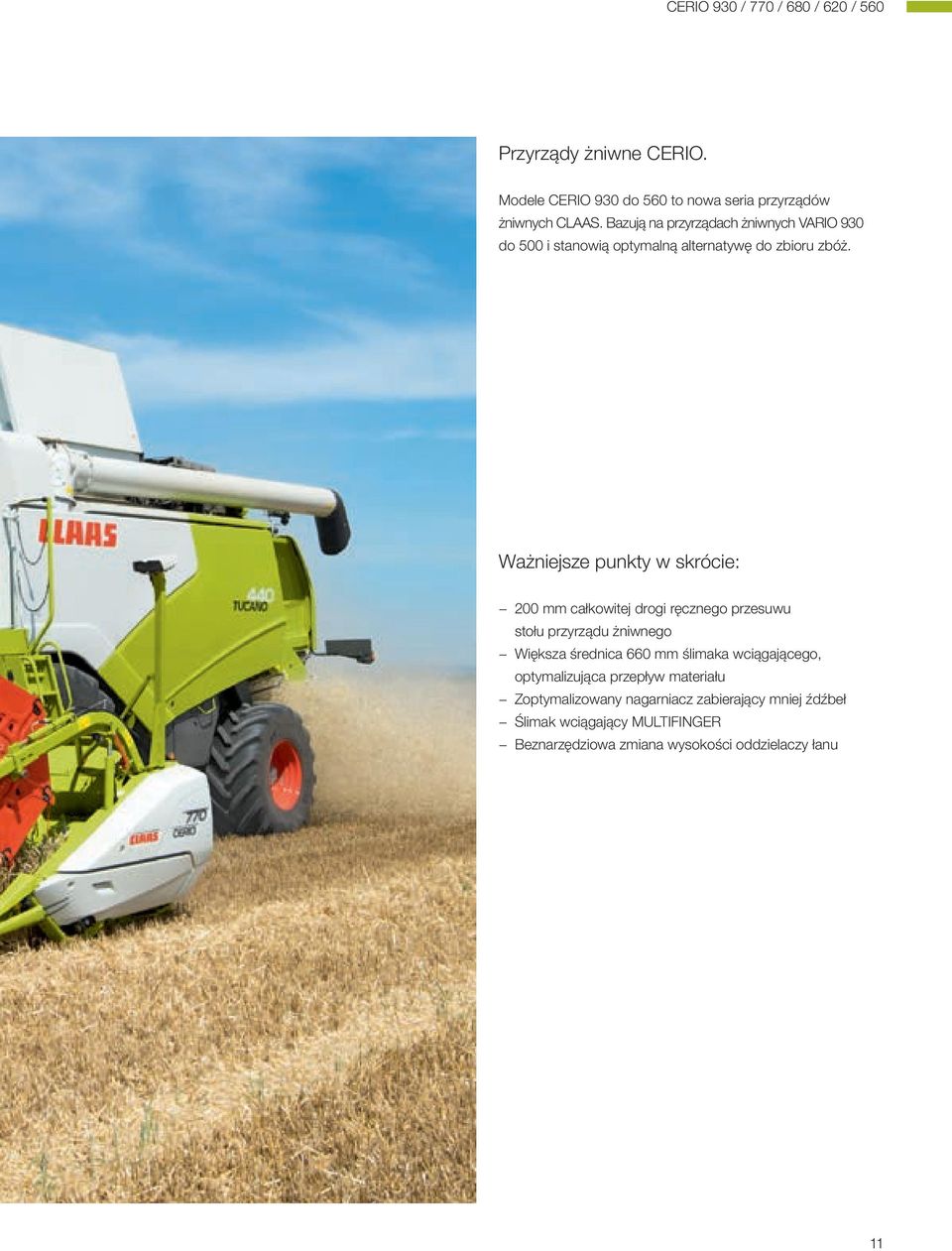

11 CERIO 930 / 770 / 680 / 620 / 560 Przyrządy żniwne CERIO. Modele CERIO 930 do 560 to nowa seria przyrządów żniwnych CLAAS. Bazują na przyrządach żniwnych VARIO 930 do 500 i stanowią optymalną alternatywę do zbioru zbóż. Ważniejsze punkty w skrócie: 200 mm całkowitej drogi ręcznego przesuwu stołu przyrządu żniwnego Większa średnica 660 mm ślimaka wciągającego, optymalizująca przepływ materiału Zoptymalizowany nagarniacz zabierający mniej źdźbeł Ślimak wciągający MULTIFINGER Beznarzędziowa zmiana wysokości oddzielaczy łanu 11

12 NOWOŚĆ Nowe przyrządy żniwne CERIO. Praca. Seria CERIO bazuje na przyrządach żniwnych VARIO 930 do 560 i stanowi alternatywę do zbioru zbóż. Zapewnia wysoką wydajność powierzchniową zarówno przy niskim jak i wysokim plonowaniu. Stół przyrządu żniwnego można ręcznie przestawiać od 100 mm do mm. Mimo braku przestawiania hydraulicznego przyrząd daje możliwość reagowania na zmianę warunków łanu lub odmian. Liczne modele od CERIO 930 aż do CERIO 560 powalają na ich wykorzystanie w LEXION, TUCANO i AVERO. Technika. 10 cm Standard + 10 cm Ręczna zmiana pozycji stołu od 100 mm do mm 200 mm drogi ręcznego przestawiania stołu Automatycznie teleskopowany wałek przegubowy do napędu kosy Przelotowa belka kosy i przelotowy nagarniacz Jednostronny mechaniczny napęd przyrządu roboczego Mechaniczny napęd ślimaka wciągającego i kosy przez przekładnię i wałek przegubowy Nagarniacz ze zoptymalizowanymi dźwigarami zębów, łożyska zębów odporne na ścieranie oraz nowy kształt z mniejszą skłonnością do zabierania źdźbeł Konstrukcja gwarantująca doskonały widok z kabiny na stół przyrządu żniwnego Bezstopniowe ustawianie wysokości ślimaka wciągającego Możliwa rewersja kanału wciagającego i ślimaka wciągającego Blachy zgarniające ustawiane z zewnątrz LASER PILOT do systemu automatycznego prowadzenia, składany i ustawiany beznarzędziowo Automatyczna pozycja parkowania i transportu Automatyczna pozycja robocza Stół wsunięty zboże ( 100 mm) Stół wysunięty zboże (+ 100 mm) Dżwigary i łożyska zębów nagarniacza z tworzywa sztucznego ze zoptymalizowanym kształtem do mniejszego zabierania źdźbeł Zapasowa kosa zintegrowana pod przyrządem żniwnym 12

13 CERIO 930 / 770 / 680 / 620 / 560 Przestawianie stołu przyrządu żniwnego. Zbiór ryżu. Ręczne przestawianie pod stołem przyrządu żniwnego Dziesięć połączeń śrubowych do przestawienia stołu Ustawiane jest pięć pozycji stołu: mm, + 50 mm, 0 mm, 50 mm, 100 mm Przyrządy żniwne CERIO są fabrycznie albo przez proste przezbrojenie na walcu wciągającym i systemie cięcia odpowiednie do zbioru ryżu. Zapasowe podnośniki kłosów z tyłu przyrządu żniwnego Beznarzędziowe ryglowanie oddzielaczy łanu na szybkozłączach Szybka i prosta zmiana oddzielaczy łanu Łatwa zmiana wysokości oddzielaczy łanu składanym kluczem 13

14 NOWOŚĆ Nowe przyrządy żniwne VARIO. 14

15 VARIO 930 / 770 / 680 / 620 / 560 / 500 Przyrządy żniwne VARIO. Przyrządy żniwne VARIO oferowane przez CLAAS, synonim najlepszego ustawienia takich przyrządów na rynku. W nowych modelach VARIO 930 do VARIO 500 CLAAS konsekwentnie rozwija tysiąckrotnie sprawdzone zespoły VARIO. Ważniejsze punkty w skrócie: Zintegrowane blachy do rzepaku i bezstopniowa droga przesuwu 700 mm dla zbóż i rzepaku Większa średnica 660 mm ślimaka wciągającego, optymalizująca przepływ materiału Zoptymalizowany nagarniacz zabierający mniej źdźbeł Ślimak wciągający MULTIFINGER Oddzielacze łanu i kosa do rzepaku dołączane szybkozłączami bez użycia narzędzi Automatyczna pozycja parkowania i transportu Automatyczna pozycja robocza 15

16 NOWOŚĆ Nowe przyrządy żniwne VARIO. Praca. Nową generacją przyrządów żniwnych jest przyrząd VARIO do zbioru zbóż i rzepaku. Doskonale nadaje się do uzyskiwania wysokiej wydajności powierzchniowej, czy to przy niskim czy przy wysokim plonowaniu. Dostosowane do potrzeb ustawienie przyrządów żniwnych VARIO przy zbożu (z krótką i długą słomą) oraz rzepaku dba o optymalny przepływ materiału i wzrost wydajności maszyny aż do 10%. Duża ilość modeli od VARIO 930 do VARIO 500 pozwala wykorzystywać je w LEXION, TUCANO i AVERO cm 10 cm Standard Technika. Stół przyrządu żniwnego ze zintegrowanymi blachami do rzepaku Zmienna pozycja stołu od 100 mm do mm ustawiana wielofunkcyjnym uchwytem Wyjątkowa 700 mm droga przestawiania stołu przyrządu żniwnego Automatycznie teleskopowany wałek przegubowy do napędu kosy Przelotowa belka kosy i przelotowy nagarniacz Jednostronny mechaniczny napęd przyrządu roboczego Mechaniczny napęd ślimaka wciągającego i kosy przez przekładnię i wałek przegubowy Poprawiony kształt nagarniacza, zoptymalizowane nośniki palcy nagarniacza i łożyska wyraźnie zmniejszyły skłonność do owijania Konstrukcja gwarantująca doskonały widok z kabiny na stół przyrządu żniwnego Bezstopniowe ustawianie wysokości ślimaka wciągającego Możliwa rewersja kanału wciagającego i ślimaka wciągającego Blachy zgarniające ustawiane z zewnątrz LASER PILOT do systemu automatycznego prowadzenia, składany i ustawiany beznarzędziowo Stół wsunięty zboże ( 100 mm) Stół wsunięty z kosą do rzepaku (+ 450 mm) Stół wysunięty zboże (+ 600 mm) Stół wysunięty z kosą do rzepaku (+ 600 mm) 16

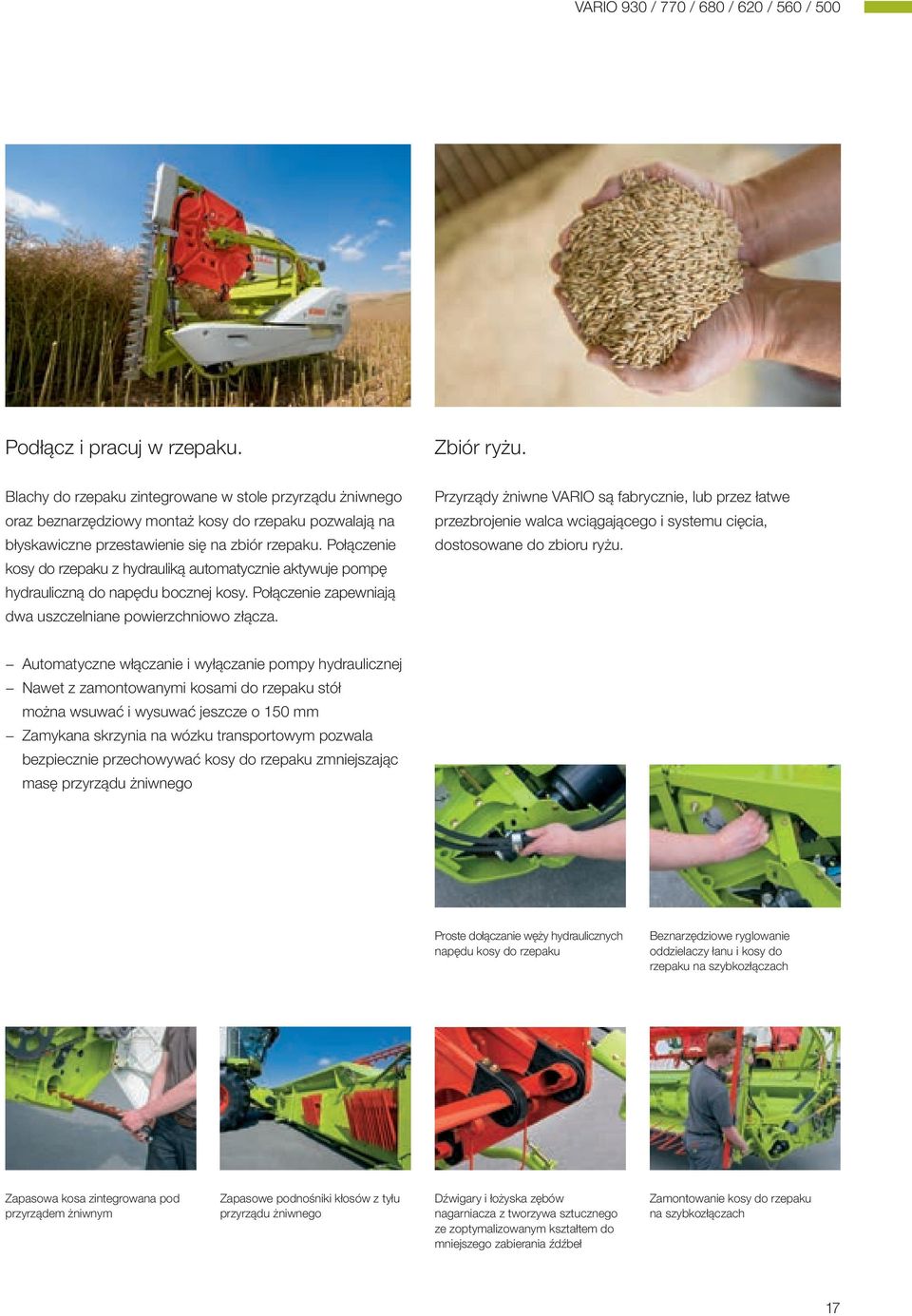

17 VARIO 930 / 770 / 680 / 620 / 560 / 500 Podłącz i pracuj w rzepaku. Zbiór ryżu. Blachy do rzepaku zintegrowane w stole przyrządu żniwnego oraz beznarzędziowy montaż kosy do rzepaku pozwalają na błyskawiczne przestawienie się na zbiór rzepaku. Połączenie kosy do rzepaku z hydrauliką automatycznie aktywuje pompę hydrauliczną do napędu bocznej kosy. Połączenie zapewniają dwa uszczelniane powierzchniowo złącza. Przyrządy żniwne VARIO są fabrycznie, lub przez łatwe przezbrojenie walca wciągającego i systemu cięcia, dostosowane do zbioru ryżu. Automatyczne włączanie i wyłączanie pompy hydraulicznej Nawet z zamontowanymi kosami do rzepaku stół można wsuwać i wysuwać jeszcze o 150 mm Zamykana skrzynia na wózku transportowym pozwala bezpiecznie przechowywać kosy do rzepaku zmniejszając masę przyrządu żniwnego Proste dołączanie węży hydraulicznych napędu kosy do rzepaku Beznarzędziowe ryglowanie oddzielaczy łanu i kosy do rzepaku na szybkozłączach Zapasowa kosa zintegrowana pod przyrządem żniwnym Zapasowe podnośniki kłosów z tyłu przyrządu żniwnego Dźwigary i łożyska zębów nagarniacza z tworzywa sztucznego ze zoptymalizowanym kształtem do mniejszego zabierania źdźbeł Zamontowanie kosy do rzepaku na szybkozłączach 17

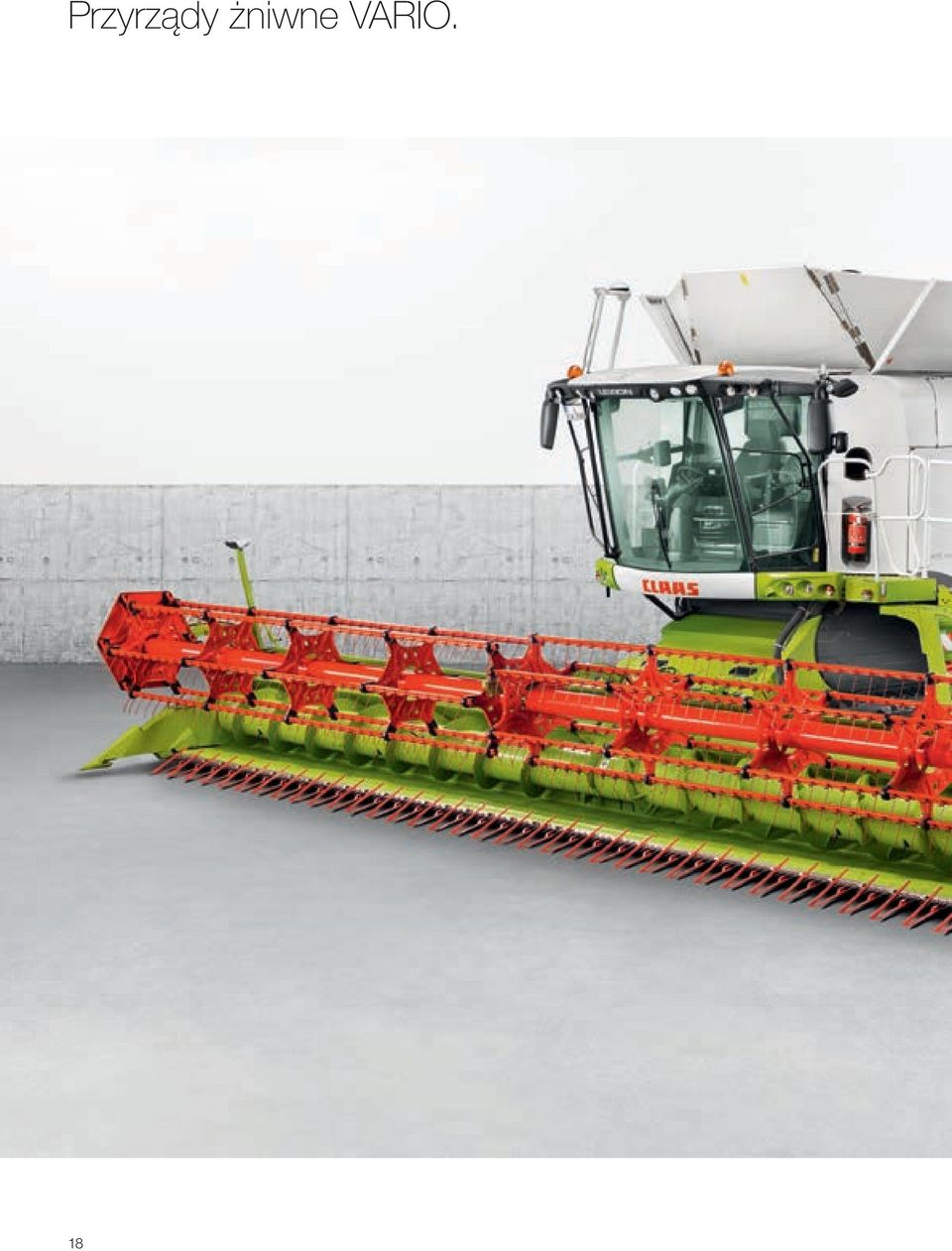

18 Przyrządy żniwne VARIO. 18

19 VARIO 1230 / 1050 Przyrządy żniwne VARIO. Przyrządy żniwne VARIO oferowane przez CLAAS, to synonim najlepszego ustawiania na rynku. Modele VARIO 1230 i 1050 są właściwym rozwiązaniem dla coraz większych i wydajniejszych kombajnów. Ważniejsze punkty w skrócie: Blachy do rzepaku dla 600 mm długości stołu przyrządów żniwnych do zbioru zboża i rzepaku Bezstopniowa droga przesuwu o 300 mm (bez blach do rzepaku) Większa średnica 660 mm ślimaka wciągającego, optymalizująca przepływ materiału Zoptymalizowany nagarniacz zabierający mniej źdźbeł LASER PILOT do automatycznego prowadzenia, s kładany i ustawiany beznarzędziowo 19

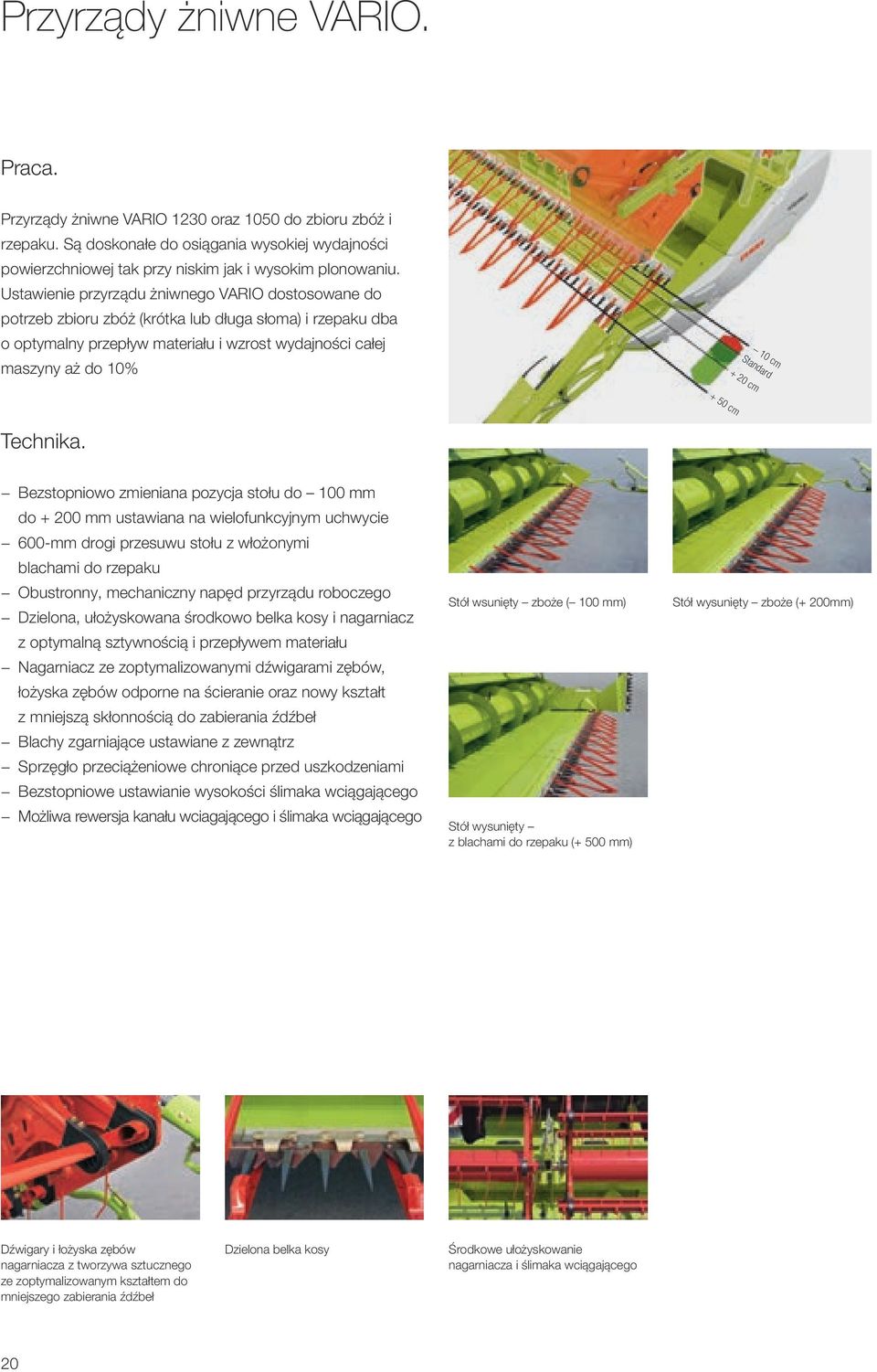

20 + 50 cm Przyrządy żniwne VARIO. Praca. Przyrządy żniwne VARIO 1230 oraz 1050 do zbioru zbóż i rzepaku. Są doskonałe do osiągania wysokiej wydajności powierzchniowej tak przy niskim jak i wysokim plonowaniu. Ustawienie przyrządu żniwnego VARIO dostosowane do potrzeb zbioru zbóż (krótka lub długa słoma) i rzepaku dba o optymalny przepływ materiału i wzrost wydajności całej maszyny aż do 10% 10 cm Standard + 20 cm Technika. Bezstopniowo zmieniana pozycja stołu do 100 mm do mm ustawiana na wielofunkcyjnym uchwycie 600-mm drogi przesuwu stołu z włożonymi blachami do rzepaku Obustronny, mechaniczny napęd przyrządu roboczego Dzielona, ułożyskowana środkowo belka kosy i nagarniacz z optymalną sztywnością i przepływem materiału Nagarniacz ze zoptymalizowanymi dźwigarami zębów, łożyska zębów odporne na ścieranie oraz nowy kształt z mniejszą skłonnością do zabierania źdźbeł Blachy zgarniające ustawiane z zewnątrz Sprzęgło przeciążeniowe chroniące przed uszkodzeniami Bezstopniowe ustawianie wysokości ślimaka wciągającego Możliwa rewersja kanału wciagającego i ślimaka wciągającego Stół wsunięty zboże ( 100 mm) Stół wysunięty z blachami do rzepaku (+ 500 mm) Stół wysunięty zboże (+ 200mm) Dźwigary i łożyska zębów nagarniacza z tworzywa sztucznego ze zoptymalizowanym kształtem do mniejszego zabierania źdźbeł Dzielona belka kosy Środkowe ułożyskowanie nagarniacza i ślimaka wciągającego 20

21 VARIO 1230 / 1050 Podłącz i pracuj w rzepaku. Blachy i kosa oddzielająca do rzepaku pozwalają na płynne przestawienie się na zbiór rzepaku. Połączenie kosy do rzepaku z hydrauliką automatycznie aktywuje pompę hydrauliczną do napędu bocznej kosy. Połączenie zapewniają dwa uszczelniane powierzchniowo złącza. Automatyczne włączanie i wyłączanie pompy hydraulicznej Zamykana skrzynia na wózku transportowym pozwala bezpiecznie przechowywać kosy do rzepaku zmniejszając masę przyrządu żniwnego Zapasowa kosa zintegrowana pod przyrządem żniwnym Zapasowe podnośniki kłosów z tyłu przyrządu żniwnego 21

22 NOWOŚĆ Przyrządy żniwne MAXFLEX. 22

23 MAXFLEX 1200 / 1050 / 930 / 770 / 620 / 560 Przyrządy żniwne MAXFLEX. Nowe przyrządy żniwne MAXFLEX 1200 do 560 oferują doskonałe rozwiązania dla zbioru roślin nisko rosnących. Wyjątkowa przydatność do zbioru zbóż i soi daje wysoką elastyczność i komfort pracy w różnych uprawach. Ważniejsze punkty w skrócie: Elastyczność belki kosy 180 mm Belka kosy nadaje się do zbioru soi oraz zbóż (wszechstronność) Elektrohydrauliczna pozycja sztywna i uwolnienie elastycznej belki kosy z kabiny Większa średnica 660 mm ślimaka wciągającego, optymalizująca przepływ materiału Zoptymalizowany nagarniacz zabierający specjalnymi palcami mniej źdźbeł Ślimak wciągający MULTIFINGER Nowe, elastyczne palce nagarniacza do pracy blisko gleby 23

24 NOWOŚĆ Przyrządy żniwne MAXFLEX. Praca. Rośliny strączkowe, jak np. soja, groch i soczewica mają strąki znajdujące się bezpośrednio przy glebie. Dlatego przy ich zbiorze ważne jest, aby ciąć je tuż przy ziemi. Dzięki temu do maszyny dostają się wszystkie strąki a straty podczas koszenia są efektywnie ograniczane. Technika. Przyrządy żniwne MAXFLEX są wyposażone w elastyczną belkę kosy, która może optymalnie dostosować się do nierówności podłoża. Elastyczność belki kosy 180 mm Elektrohydrauliczna sztywna pozycja (zbiór zboża) i uwolnienie (zbiór soi) elastycznej belki kosy jest możliwe przez wielofunkcyjny uchwyt lub bezpośrednio na przyrządzie zniwnym Zmiana kąta cięcia dla różnych wrunków przez kanał wciagająch HP i kanał V Ustawiane z zewnątrz blachy zgarniające Opcjonalna blacha przeciwodpryskowa zmniejszająca straty ziarna Bezstopniowe ustawianie wysokości ślimaka wciągającego LASER PILOT do automatycznego prowadzenia, składany i ustawiany beznarzędziowo Przydatność do zbioru zbóż dzięki przyciskom kopiującym i systemowi do cięcia zboża Blacha dna przyrządu żniwnego wykonana ze szlachetnej stali Automatyczna pozycja parkowania i transportu Automatyczna pozycja robocza Wskazania pozycji elastycznej belki kosy w przyrządzie żniwnym Zapasowa kosa zintegrowana pod przyrządem żniwnym 24

25 MAXFLEX 1200 / 1050 / 930 / 770 / 620 / 560 Podążać za konturami pola. Zmienna belka kosy daje niewielką sztywność dla lepszego dopasowania do gleby Specjalny nagarniacz. Obsługa stołu przyrządu żniwnego. Elastyczne palce nagarniacza wykonano z tworzywa sztucznego i mogą one pracować blisko gleby. Elastyczny stół przyrządu żniwnego można za- lub odryglować na wielofunkcyjnym uchwycie. Stół przyrządu żniwnego zaryglowany / sztywny: zbiór zboża Stół przyrządu żniwnego odryglowany / elastyczny: zbiór soi Przestawialne płozy ślizgowe dla pewnego prowadzenia przyrządu roboczego i zmiany wysokości cięcia Specjalne długie lub krótkie oddzielacze łanu mogą odchylać się do góry Pozycja zawieszenie czubków oddzielaczy łany na przyrządzie żniwnym do jego transportu Przyciski kopiujące AUTO CONTOUR do zboża 25

26 NOWOŚĆ Przyrządy żniwne MAXFLO. 26

27 MAXFLO 1200 / 1050 / 900 MAXFLO. Przyrządy żniwne MAXFLO ze zbieraniem materiału przez taśmy transportowe i umieszczone środkowo ślimaki transportowe znakomicie sprawdzają się w regionach o średnim poziomie plonowania i zapewniają tam optymalny przepływ materiału. Ważniejsze punkty w skrócie: Aktywne przenoszenie materiału taśmami transportowymi w przyrządzie żniwnym Indywidualne dopasowanie prędkości taśm transportowych Możliwość odkładania pokosu w lewo / prawo LASER PILOT do automatycznego prowadzenia, składany i ustawiany beznarzędziowo Możliwa rewersja kanału wciągającego i taśmy transportowej Znakomite właściwości w zbiorze ryżu 27

28 NOWOŚĆ Przyrządy żniwne MAXFLO. Praca. Przyrządy żniwne MAXFLO z ich koncepcją aktywnego przenoszenia materiału taśmami transportowymi zbudowano dla regionów o niskim plonowaniu. Zmienne ustawienia taśm transportowych pozwalają na optymalne dopasowanie do zmieniających się warunków i róznych prędkości jazdy. Technika. Stół przyrządu żniwnego z taśmą transportową Synchroniczny napęd przeciwbieżnych belek kos odbywa się przez wałki przegubowe z lewej i prawej strony kanału wciągającego Ślimaki doprowadzające przyrządu żniwnego napędzane są przez przekładnię lub hydraulicznie Liczbę obrotów ustawia się trójstopniowo (150/200/250 obr/min) Prędkość taśm transportowych przyrządu żniwnego można z kabiny, bezstopniowo zwiększać lub zmniejszać w CEBIS Taśmy transportowe można rewersować Zabezpieczenie przeciążeniowe dla napędu kosy i ślimaka wciągającego Nagarniacz o zoptymalizowanym kształcie i mniejszą skłonnością do owijania źdźbeł LASER PILOT do systemu automatycznego prowadzenia, składany i ustawiany beznarzędziowo Stopień stabilizacji (z prawej / lewej) do optymalnego prowadzenia przyrządów żniwnych z CONTOUR i AUTO CONTOUR oraz odciążania kanału wciągającego Zasada działania. Rośliny ścinane są belką kosy i aktywnie doprowadzane taśmami transportowymi do kanału wciągającego. Taka zasada gwarantuje pewne doprowadzanie także małych ilości materiału. Ślimaki boczne przed kanałem wciągającym wychwytują materiał i przenoszą go elementami prowadzącymi do kanału wciągającego. Taki aktywny transport materiału zapewnia jego stały przepływ i płynne doprowadzanie do kanału wciągającego oraz młocarni. Czujniki CONTOUR i AUTO CONTOUR Stopień stabilizacji dla optymalnego prowadzenia przyrządu roboczego Element prowadzący z torem krzywkowym Zapasowe podnośniki kłosów z tyłu przyrządu żniwnego 28

29 MAXFLO 1200 / 1050 / 900 Duży nagarniacz. Zbiór rzepaku. Nowy, duży nagarniacz dba o równomierny przepływ materiału od belki kosy do taśm transportowych także przy niskim plonowaniu. MAXFLO jest fabrycznie albo przez proste przezbrojenie, świetnym przyrządem żniwnym także do zbioru ryżu. 29

30 Składane przyrządy żniwne. 30

31 Składane przyrządy żniwne C 540 / 450 Składane przyrządy żniwne. Przyrząd żniwny, który może pozostawać na kombajnie podczas przejazdów z miejsca na miejsce oferuje swoje zalety przede wszystkim na obszarach o nieiwelkich polach. Ważniejsze punkty w skrócie: Eliminacja dodatkowego wózka transportowego Mechaniczny napęd przyrządu roboczego Ślimak wciągający MULTIFINGER Szerokość transportowa 3 m Obsługa składania z zewnątrz przy wejściu Pełna zdolność do pracy z AUTO CONTOUR Bardzo dobre zestawienie przez mechanizm składania w kierunku jazdy 31

32 Składane przyrządy żniwne. Praca. Składane przyrządy żniwne sprawiają, że ich częste do- i odłączanie jest zbędne, gwarantują optymalne właściwości jezdne i znakomitą widoczność, pozwalając bez przeszkód przemieszczać się z pola na pole. Także w transporcie po wąskich, polnych drogach albo w dużym ruchu drogowym składane przyrządy żniwne wykazują się znakomitymi właściwościami transportowymi i nie zakłócają widoczności. Technika. Dzielona belka kosy i dzielony nagarniacz Jednostronny mechaniczny napęd przyrządu roboczego Mechaniczny napęd ślimaka wciągającego i kosy przez przekładnię i wałek przegubowy Bezstopniowe ustawianie wysokości ślimaka wciągającego Transport. Kompaktowa konstrukcja uwzględnia dopuszczalną szerokość transportową, optymalną widoczność i doskonałą zwrotność nawet na ciasnej przestrzeni. Obracanie. Całkowicie hydrauliczny proces składania uaktywniany jest za pomocą przycisku. Stabilna rama profilowa zapewnia precyzyjny przebieg składania i gwarantuje stałe bezpieczeństwo pracy. Zbiór. W ciągu zaledwie kilku sekund składany przyrząd żniwny jest gotowy do użycia. Wystarczy ustawić oddzielacze łanu w pozycji roboczej, przyłączyć wałek przegubowy i pracować. Transport 32

33 Składane przyrządy żniwne C 540 / 450 Obracanie Zbiór 33

34 CONSPEED / CONSPEED LINEAR. 34

35 CONSPEED 12-, 8- i 6-rzędowy / CONSPEED LINEAR 8-, 6-, 5- i 4-rzędowy CONSPEED i CONSPEED LINEAR. Zrywacze do kukurydzy CONSPEED i CONSPEED LINEAR dzięki właściwościom zrywania mają ważny wpływ na wydajność kombajnu przy zbiorze kukurydzy. Ważniejsze punkty w skrócie: Zrywacze do kukurydzy CONSPEED jako 12-, 8- i 6-rzędowe Zrywacze do kukurydzy CONSPEED LINEAR jako 8-, 6-, 5- i 4-rzędowe Rozstaw rzędów 80, 75 i 70 cm Liniowe i stożkowe walce zrywające Wersja sztywna lub składana Łatwe, hydrauliczne przestawianie płyt zrywacza na wielofunkcyjnym uchwycie AUTO PILOT do automatycznego prowadzenia maszyny wzdłuż rządów kukurydzy Szerokość transportowa od 3 m przy składanych CONSPEED / CONSPEED LINEAR 35

36 CONSPEED / CONSPEED LINEAR. Praca. Zasada działania CONSPEED i CONSPEED LINEAR są zrywaczami do kukurydzy odpowiednimi do zbioru na ziarno lub Corn-Cob- Mix. Obojętnie czy będą to pola dobrze plonujące z dużą liczbą kolb na roślinie lub suche łodygi kukurydzy, CONSPEED i CONSPEED LINEAR zapewniają proces czystego zrywania wspólnie z kombajnami od LEXION aż do AVERO. Składane zrywacze do kukurydzy eliminują do- i odłączanie przy przejazdach z pola na pole oraz w transporcie. 1 Kierunkowskazy 2 Optymalna prędkość zrywania 3 Szybkie przeciąganie Zasada działania. Kołpaki dbają o równe doprowadzanie łodyg kukurydzy do korpusów walców zrywacza. Łodygi są chwytane przez walce zrywacza i ciągnięte w dół. Równolegle do tego, płyty zrywacza czysto oddzielają kolby kukurydzy od łodyg. Noże siekące rozdrabniają wyciągnięte w dół łodygi. Ślimak wciągający transportuje kolby do kanału wciągającego. Kluczowym elementem zrywaczy do kukurydzy CONSPEED CONSPEED LINEAR są korpusy walców zrywających: CONSPEED: stożkowo korpusy walców zrywających CONSPEED LINEAR: liniowe korpusy walców zrywających CONSPEED i CONSPEED LINEAR różnią się tu prędkością przeciągania łodyg kukurydzy przez korpusy walców zrywających. CONSPEED: prędkość przeciągania łodyg kukurydzy w dół jest zwiększona przez stożkowy kształt korpusów walców zrywających. CONSPEED LINEAR: prędkość przeciągania łodyg kukurydzy w dół przy liniowym kształcie korpusów walców zrywających stała. Poziome siekacze rozdrabniają pod zrywaczem łodygi kukurydzy ze stałą prędkością. Wymiana kół dostosowująca liczbę obrotów Wariator napędu zrywacza 36

37 CONSPEED 12-, 8- i 6-rzędowy / CONSPEED LINEAR 8-, 6-, 5- i 4-rzędowy Technika CONSPEED LINEAR. Technika CONSPEED. Liniowy kształt korpusów walców zrywacza (ułożyskowane z przodu) Noże walców zrywających umieszczone na całej długości Cztery przykręcane noże na walcu zrywającym Ślimakowe wloty na korpusach walców zrywających poprawiają wciąganie łodyg Mechanicznie lub hydraulicznie ustawiane płyty zrywacza pozwala na czyste oddzielanie kolb Każdy z walców zrywacza jest oddzielnie zabezpieczony przed przeciążeniem i ciałami obcymi W solidnej obudowie przekładni jest zintegrowany napęd walców zrywających i noży Stale napędzane poziome noże siekące Dostępne jako składane i sztywne AUTO PILOT dla systemu automatycznego prowadzenia Stożkowe korpusy walców zrywacza (nie ułożyskowane z przodu) Dostępne walce hybrydowe lub seryjne Walce zrywacza przykręcono czterema śrubami i wyposażono w indywidualnie ustawiane noże Warstwa wolframowo-węglanowa gwarantuje wysoką odporność na ścieranie Ślimakowe wloty na korpusach walców zrywających poprawiają wciąganie łodyg Mechanicznie lub hydraulicznie ustawiane płyty zrywacza pozwala na czyste oddzielanie kolb Każdy z walców zrywacza jest oddzielnie zabezpieczony przed przeciążeniem i ciałami obcymi W solidnej obudowie przekładni jest zintegrowany napęd walców zrywających i noży Odłączalne siekacze poziome Dostępne jako składane i sztywne AUTO PILOT dla systemu automatycznego prowadzenia CONSPEED / CONSPEED LINEAR pozycja robocza CONSPEED / CONSPEED LINEAR składane rozkładanie CONSPEED / CONSPEED LINEAR transport 37

38 CONSPEED / CONSPEED LINEAR. Poziomy siekacz. Kołpaki. Każdy zespół zrywający jest wyposażony w przekładnię ze zintegrowanym poziomym siekaczem. 3-stronnie ostrzone noże rozdrabniające zapewniają czysty obraz siekania, szybki rozkład łodyg i optymalna higienę pola Warstwa wolframowo-węglanowa skutecznie chroni przed zużyciem Wymiana noży jest łatwa i szybka Dostępny zestaw przeciwostrzy dla noży Gdy to konieczne, siekacz można oddzielnie wyłączyć (CONSPEED) Mocne kołpaki z tworzywa sztucznego dbają o delikatne traktowanie kolb Odchylane i ustawiane do konserwacji Płaski kąt zrywania dba o eliminację strat kolb ( odbijacz kolb ) Gumy wychwytywania kolb na kołpakach zapobiegają ześlizgiwaniu się kolb Podwyższenie kołpaków. Ślimaki do wyległej kukurydzy. Boczne podwyższenia kołpaków powodują, że kolby nie wypadają na mocno dojrzałych polach Eliminują straty kolb na polach z wysokim udziałem kolb Hydraulicznie napędzane ślimaki do wyległej kukurydzy zapewniają zbiór kukurydzy leżącej na ziemi 38

39 CONSPEED 12-, 8- i 6-rzędowy / CONSPEED LINEAR 8-, 6-, 5- i 4-rzędowy Łamacze ścierniska. Zestaw CONSPEED LINEAR do słonecznika. Łamacze ścierniska są zamontowane na ramie zrywacza Łamią łodygi kukurydzy zwiększają żywotność i optymalnie chronią opony Dostępne są dodatkowe łamacze ścierniska Także CONSPEED LINEAR można bardzo szybko przezbroić do zbioru słonecznika. Pod walcami zrywacza montuje się specjalne noże obcinające słoneczniki. Kombajn nie jest niepotrzebnie obciążany przez łodygi. Na CONSPEED LINEAR umieszcza się dodatkowe podwyższenia osłon i montuje specjalną ścianę tylną, znacznie zmniejszającą straty. Obraca się łańcuchy transportowe tak, aby główki słonecznika bez uszkodzeń trafiały do zespołów wciągania. Proste i szybkie przezbrojenie przyrządu żniwnego na zbiór słonecznika Zwiększenie możliwości wykorzystania oraz ekonomiczności kombajnu i przyrządu roboczego Przegląd zestawu: 1 Tylna ściana zmniejszająca straty 2 Uchwyty noży 3 Noże między płytami zrywającymi 4 Prawa prowadnica łańcucha 5 Lewa prowadnica łańcucha Przestawianie płyt zrywacza. Płyty zrywacza można ustawiać wąsko lub szeroko mechanicznie lub hydraulicznie 39

40 SUNSPEED. 40

41 SUNSPEED 16-, 12-, 8-rzędowy. SUNSPEED. Przyrządy żniwne SUNSPEED do zbioru słonecznika mają wyjątkową koncepcję jego zrywania, bardzo wysokie wydajności powierzchniowe przy niskich stratach i komfortowej obsłudze. Ważniejsze punkty w skrócie: Przyrząd SUNSPEED do zbioru słonecznika jako 16-, 12- i 8-rzędowy Zbiór tylko kwiatostanów koncepcja zrywania bez łodyg Wysokość i liczbę obrotów nagarniacza można wygodnie ustawiać z kabiny, synchronicznie do prędkości jazdy Przez przestawiane pałąki prowadzące łodygi utrzymywane są na swoich pozycjach Szczeliny między łódeczkami można dopasować do grubości łodyg Możliwość zmiany nachylenia łódeczek 41

42 SUNSPEED. Praca. Przyrząd żniwny SUNSPEED do zbioru słonecznika to optymalne rozwiązanie takich żniw. Wyjątkowa zasada działania umożliwia znaczące odciążenie młocarni i układu czyszczenia z części innych niż ziarno. Wysoka zmienność odnośnie różnych rozstawów rzędów oraz grubości łodyg sprawia, że SUNSPEED jest uniwersalnym przyrządem roboczym do zbioru słonecznika. Technika. Mocny napęd kosy z bezobsługową przekładnią w kąpieli olejowej Wysoka częstotliwość cięcia skoków/min Walce zrywające i ślimaki wciągające napędzane są łańcuchami i pasami Szerokość łódeczek przestawiana w zakresie do 20 mm Łódeczki długie na mm do pewnego prowadzenia łodyg Ustawiana prędkość obwodowa nagarniacza Ustawiana prędkość ślimaków wciągających Automatyczna regulacja liczby obrotów nagarniacza zależnie od prędkości jazdy Przestawialne łódki. Przestawiane blachy wprowadzające Walec zrywający Sprawdzony napęd Zapasowa kosa 42

43 SUNSPEED 16-, 12-, 8-rzędowy. Zasada działania. Słoneczniki są najpierw chwytane przez łódeczki przyrządu. Przestawiana blacha kierunkowa dba o to, aby koszyki słonecznika były naciskane do przodu. Równocześnie, walec zrywający poniżej belki kosy naciska łodygi w dół. Blacha kierunkowa i walec zrywający zapobiegają zbyt wczesnemu obcięciu łodyg. Są one obcinane dopiero wtedy, gdy koszyki słonecznika zostają pochwycone przez nagarniacz. Dzięki temu, do ślimaka wciągającego i kanału wciągającego trafiają tylko koszyki słonecznika. Ta wyjątkowa zasada działania dba o: Niewielkie zużycie paliwa Wyższą wydajność omłotu i czyszczenia Mniejsze zużycie części 1 Przestawialna blacha kierunkowa 2 Nagarniacz 3 Belka kosy 4 Walec zrywający 43

44 SWATH UP. 44

45 SWATH UP 450 SWATH UP. Przyrząd roboczy SWATH UP służy do zbioru z pokosów z czystym i pewnym podbieraniem pokosów. Ważniejsze punkty w skrócie: Uniwersalny przyrząd roboczy dla różnych roślin Taśmy podbieracza do jednolitego przyjmowania pokosów Koła kopiujące efektywnie zapobiegają podbieraniu kamieni Zbiór materiału bez strat Prędkość robocza jest automatycznie dostosowana do prędkości jazdy 45

46 SWATH UP. Praca. Zasada działania. Podbieracz SWATH UP udowadnia swoją niezawodność w regionach, gdzie zbiór bezpośredni nie jest możliwy i to we wszystkich możliwych warunkach. Pozwala na zbiór pokosów z prawie wszystkich roślin, przede wszystkim takich, jak ryż, rzepak czy trawy nasienne, ponownie potwierdzając niezwykłą wydajność przyrządów roboczych CLAAS. Palce podbieracza na zespole przedniej taśmy dbają o czyste podbieranie materiału bez strat. Materiał podawany jest do tylnej taśmy, która przekazuje go do walca wciągającego. Bloki i rolki prowadzące dbają o utrzymanie dokładnej pozycji i naprężenie zespołów taśm przy nierównym obciążeniu eliminując straty. Walec wciągający zapewnia przekazywanie materiału do kanału wciagającego. 46

47 SWATH UP 450 Technika. Dociskacz. Cztery szerokie, wzajemnie połączone taśmy podbierające jako przedni zespół taśm (z palcami podbierającymi) Cztery szerokie, wzajemnie połączone taśmy przekazujące jako tylny zespół taśm Napęd przez łańcuchy i pasy Podbieracze będą sterowane przez przekładnię kątową Bezstopniowe ustawienie liczby obrotów zespołów podbieracza z kabiny Prędkość robocza będzie automatycznie sterowana przez prędkość jazdy Amortyzowane zawieszenie zespołu podbieracza (sprężyny spiralne i amortyzatory gazowe) Ustawiana głębokość robocza kół kopiujących Uszczelki między taśmami podbieracza a ramą eliminują większe straty Dociskacz zapewnia płynny ruch materiału. Jego wysokość można zmieniać hydraulicznie, dopasowując ją optymalnie do najbardziej zróżnicowanych warunków. Można ustawić też odstęp od zespołu podbierającego. Koła kopiujące. Dwa koła kopiujące po lewej i prawej stronie nie tylko dbają o ograniczenie głębokości, ale sprawiają, że zęby nie zbierają kamieni. Zęby dbają o czyste podbieranie i przekazywanie materiału. Koła kopiujące ograniczają głębokość. 47

48 Kanał wciągający. Standardowy kanał wciągający. Kanał wciągający HP. Uniwersalny kanał wciągający pracuje we wszystkich roślinach bez nieefektywnych czasów przezbrajania. Płaski kąt wlotu do młocarni umożliwia optymalny przepływ materiału. Mocne łańcuchy i listwy wciągające dają niezbędną stabilność. Wymienna blacha ścieralna zwiększa żywotność zespołu. Kanał wciągający V. Z elastycznym ułożyskowaniem uchwytów przyrządu żniwnego, kanał V umożliwia szybką i łatwą zmianę kąta cięcia. Optymalnie dopasowuje się do wszystkich warunków pracy i do różnego typu ogumienia. W celu optymalnego dopasowania do warunków zbioru kanał wciągający HP (Header Pitch) pozwala ręcznie lub hydraulicznie zmieniać kąt cięcia. Wychodząc z pozycji centralnej, kąt cięcia przestawia sie o 8 do tyłu i 11 do przodu. Kanał wciągający MONTANA. Sterowanie obracaną ramą kanału wciągającego i zmianą kąta cięcia jest zależne od pozycji osi LEXION MONTANA. Kanał wciągający można wyposażyć w dodatkową, środkową rolkę podporową. Mocne podparcie listew wciągających na rolce prowadzącej zwiększa stabilność i optymalizuje prowadzenie łańcuchów. Poza tym dostępny jest zamknięty walec prowadzący do pracy w suchym materiale z małą ilością słomy. Odsysanie kurzu bezpośrednio na kanale wciągającym eliminuje jego obecność przed kabiną przy bardzo suchych żniwach. 48

49 Kanał wciągający Przyłącza przyrządu roboczego. Dzięki ujednoliconym przyłączom przyrządy robocze CLAAS mogą być zakładane do maszyn LEXION, TUCANO oraz AVERO, będąc do dyspozycji kombajnów o wszystkich klasach wydajności. Dodatkowo oferowany jest cały szereg funkcji i korzyści spełniających indywidualne wymagania, dzięki którym można zawsze zachować elastyczność. Dzięki wyjątkowemu połączeniu najwyższej jakości w zakresie wydajności i wyposażenia można wiele zyskać. Wielozłącze. Hamulec napędu przyrządu roboczego. Centralne wielozłącze dla wszystkich hydraulicznych i elektrycznych funkcji przyrządu żniwnego. Skuteczna ochrona przez ciałami obcymi oraz innymi przyczynami uszkodzeń: z hamulcem przyrządu żniwnego (1) można natychmiast zatrzymać przyrząd żniwny wielofunkcyjnym uchwytem. Hamulec przyrządu żniwnego znajduje się bezpośrednio na kanale wciągającym i musi hamować niewielką masę. Zalety: mniejszy moment hamowania i zużycie części. Hydrauliczna rewersja. Bezproblemowe usuwanie zatorów. System hydrauliczny (2) umożliwia łagodną rewersję z wysokim momentem obrotowym. Rewersja jest wygodnie uruchamiana przyciskiem w kabinie. Automatycznie zmienia się również kierunek obrotów hydraulicznego napędu nagarniacza co dodatkowo wspomaga rewersję. Oszczędność cennego czasu koniecznego do podłączenia i odłączenia przyrządów Zintegrowana budowa eliminujące omyłkowe przyłączenia Łatwe dołączanie nawet pod ciśnieniem Ochrona środowiska, bez wycieków oleju Centralne ryglowanie. Tylko jedną, dźwignią z lewej strony przyrządu żniwnego można jednocześnie uruchomić wszystkie punkty ryglowania. Komfort z wielozłączem i centralnym ryglowaniem. 49

50 Automatyczne prowadzenie przyrządu roboczego. Automatyczne prowadzenie przyrządu roboczego. Aby przyrząd żniwny był zawsze optymalnie prowadzony po podłożu, przyrządy żniwne CLAAS wyposażono w automatykę CONTOUR oraz AUTO CONTOUR i MULTI CONTOUR gwarantującą najlepsze wyniki. CONTOUR. Przyrząd żniwny z CONTOUR automatycznie dopasowuje się do nierówności pola wzdłuż kierunku jazdy. CONTOUR = automatyczna wzdłużna regulacja przyrządu roboczego Żądana wysokość cięcia jest ustawiana w CEBIS Aktywna regulacja wysokości cięcia odbywa się przez CONTOUR Sterowanie poprzeczne zawsze może być przesterowane przez operatora AUTO CONTOUR. AUTO CONTOUR idzie o krok dalej i pozwala na automatyczne dodatkowe wyrównywanie nierówności poprzecznie do kierunku jazdy. AUTO CONTOUR = automatyczna poprzeczna i wzdłużna regulacja przyrządu roboczego Żądaną wysokość cięcia można ustawić przez CEBIS Aktywną wysokość cięcia reguluje AUTO CONTOUR Sterowanie poprzeczne i podłużne może być zawsze przesterowane przez operatora 2-drożne siłowniki przyrządu żniwnego precyzyjnie regulują nacisk na podłoże. Aktywacja CONTOUR, AUTO CONTOUR i MULTI CONTOUR bezpośrednio na drążku jezdnym 50

51 Wyposażenie przyrządu roboczego MULTI CONTOUR. Korzyści. Obok automatycznego sterowania nachylenia poprzecznego i podłużnego, MULTI CONTOUR umożliwia dodatkowo zmianę kąta cięcia przyrządu roboczego. MULTI CONTOUR obejmuje AUTO CONTOUR (regulację poprzeczną i podłużną) Żądany kąt cięcia można ustawić przez CEBIS Kąt cięcia będzie regulowany przez MULTI CONTOUR Kąt cięcia, sterowanie poprzeczne i podłużne w każdej chwili mogą być przesterowane przez operatora Sterowane zaworami akumulatory ciśnieniowe gwarantują optymalną amortyzację przyrządów żniwnych o różnej masie Lepsze prowadzenie przyrządu roboczego także przy jego dużej szerokości Łatwiejsze prowadzenie przyrządu żniwnego w wylegach, ciemności i na nierównym terenie Wyraźne odciążenie operatora zwiększające koncentrację na przebiegu omłotu Pałąki kopiujące wychwytują pozycję przyrządu roboczego dla AUTO CONTOUR i CONTOUR. 51

52 Komfort przyrządu roboczego. Automatyka nagarniacza. Prędkość obwodowa nagarniacza dopasowuje się automatycznie i proporcjonalnie do prędkości jazdy Bezstopniowe ustawienie i zapis w CEBIS między pracą wyprzedzającą, równobieżną i nadążną nagarniacza w stosunku do prędkości jazdy Indywidualny zapis w CEBIS Hydrauliczne zapezpieczenie przeciążeniowe chroni przed uszkodzeniami 10 cm Standard + 60 cm Automatyczne ustawianie dla nawrotów. Na wielofunkcyjnym uchwycie można zapisać do czterech indywidualnych kombinacji wartości. Aktywne i zapisane kombinacje wartości można na bieżąco obserwować w CEBIS. W skład kombinacji wchodzi: Wysokość nagarniacza Wysunięcie nagarniacza (przyrząd VARIO) Długość stołu (przyrząd VARIO) Wysokość cięcia (z AUTO CONTOUR) Kąt cięcia (kanał wciągający HP) Automatyka VARIO. Automatyka VARIO może być do wyboru włączana / wyłączana w CEBIS Długość stołu i wysunięcie nagarniacza są uaktywniane i dezaktywowane wspólnie Korzyści. Odciążenie operatora przez automatyczne sterowanie wieloma wartościami przyrządu roboczego Optymalne dopasowanie do czterech indywidualnych kombinacji wartości dla np. zmieniających się warunków łanu (wylegi, stojący łan) nawrotów lub początku koszenia Przesterowanie przez operatora jest możliwe w każdej chwili Wszystkie pojedyncze parametry operator może zawsze przesterować wielofunkcyjnym uchwytem lub ręcznie zmienić w CEBIS. Wskazania pozycji stołu przyrządu żniwnego są doskonale widoczne z kabiny Aktywacja regulacji wysokości cięcia (AUTO CONTOUR), nacisk na podłoże i wybór wysokości cięci oraz podnoszenie / opuszczanie przyrządu roboczego bezpośrednio przez wielofunkcyjny uchwyt CMOTION 52

53 Wyposażenie przyrządu roboczego Automatyczny tryb parkowania i transportu. Automatyczna pozycja robocza. Przyrząd żniwny po naciśnięciu przycisku regulacji wysokości cięcia automatycznie przechodzi do pozycji zakładania na wózek transportowy Stół przechodzi na pozycję 0 mm (bez kosy do rzepaku) Stół przechodzi na 450 mm (z kosą do rzepaku) Nagarniacz całkowicie się opuszcza i cofa W przyrządzie żniwnym MAXFLEX belka kosy jest elektrohydraulicznie ustawiana na sztywno (zbiór zboża) Aktywacja odbywa się przy wyłączonej młocarni i zależnie od prędkości jazdy Powyżej 2 km/h: nacisnąć jeden raz przycisk regulacji wysokości cięcia Poniżej 2 km/h: przytrzymać wciśnięty przycisk AUTO CONTOUR Naciśnięcie przycisku wyboru wysokości cięcia powoduje, że przyrząd żniwny automatycznie przemieszcza się do ostatniej pozycji pracy Stół przemieszcza się do ostatniej pozycji pracy Nagarniacz przemieszcza się do ostatniej pozycji pracy W przyrządzie żniwnym MAXFLEX belka kosy jest uwalniana elektrohydraulicznie (zbiór soi) Aktywacja zależnie od prędkości jazdy: Powyżej 2 km/h: nacisnąć jeden raz przycisk wyboru wysokości cięcia Poniżej 2 km/h: przytrzymać wciśnięty przycisk wyboru wysokości cięcia Nagarniacz przemieszcza się do ostatniej pozycji pracy Stół przemieszcza się do ostatniej pozycji pracy Korzyści. Wygodne i szybkie przejście do pozycji transportu i pracy Bez zwracania uwagi na kinematykę Przestawianie stołu VARIO, belki kosy MAXFLEX i prędkości taśm transportowych MAXFLO na wielofunkcyjnym uchwycie CMOTION Zmiana wartości nagarniacza (wysokość, wysunięcie) i odstępu płyt zrywacza na wielofunkcyjnym uchwycie CMOTION 53

54 Systemy automatycznego prowadzenia. Wymagania w zakresie precyzji rosną. Przyrządy robocze CLAAS mogą posiadać dwa różne automatyczne systemy prowadzenia, wybierane zależnie od wykonywanej pracy. LASER PILOT elektroniczno-optyczny system prowadzenia AUTO PILOT elektroniczno-mechaniczny system prowadzenia Do wyboru jest również system automatycznego prowadzenia kombajnu z GPS PILOT lub GPS PILOT FLEX. Aktywacja AUTO PILOT, LASER PILOT i GPS PILOT na wielofunkcyjnym uchwycie CMOTION 54

55 Wyposażenie przyrządu roboczego LASER PILOT. Optyczno-elektroniczne czujniki LASER PILOT badają impulsami świetlnymi krawędź między łanem skoszonym a stojącym i prowadzą kombajn wzdłuż tej krawędzi. LASER PILOT jest składany i zależnie od moedlu kombajnu dostępny dla lewej i prawej strony przyrządu żniwnego. Optymalna pozycja z boku przyrządu, blisko krawędzi łanu daje najkorzystniejszy kąt patrzenia gwarantując wysoką pewność działania - także w wyległym zbożu i na zboczach. Korzyści. Beznarzędziowe przestawianie uchwytu LASER PILOT składanym kluczem Łatwe ustawianie poprzez wskazania diod świetlnych Beznarzędziowe rozkładanie i składanie Dostępne dla lewej i prawej strony przyrządu żniwnego Wysoka niezawodność działania również w wylegach, na nierównym terenie i w ciemności Ociążenie operatora zwiększające koncentrację n a przebiegu omłotu Wysoka dokładność zliczania powierzchni i mapowania Optymalne wykorzystanie szerokości przyrządu roboczego Zwiększenie wydajności w kampanii AUTO PILOT. Dwa cyfrowe czujniki w zrywaczu wykrywają pozycję kombajnu, prowadząc go automatycznie przez rzędy kukurydzy, dając pozycję optymalną w każdych warunkach: kombajn jest się na najlepszej drodze ku podniesieniu wydajności oraz ekonomiki. Tak właśnie AUTO PILOT pomaga podnosić wydajność i zwiększać ekonomikę. Korzyści. Wysoka pewność działania, niezależnie od widoczności Optymalne wykorzystanie szerokości przyrządu roboczego Zwiększenie wydajności w kampanii Wyraźne odciążenie operatora zwiększające koncentrację na przebiegu omłotu Pałąki kopiujące AUTO PILOT 55

56 Wózek transportowy. Wózek transportowy CLAAS na drodze publicznej, polnej czy w gospodarstwie. Szybkie i łatwe przejazdy nawet między bardzo odległymi polami, bez żadnych problemów. Ważniejsze punkty w skrócie: Wózek transportowy dostępny fabrycznie Prędkość transportowa 40 km/h Wmontowana skrzynia transportowa 2-osiowy wózek transportowy z kierowaną tylną osią 1-osiowy wózek transportowy. 2-osiowy wózek transportowy. 1-osiowe wózki transportowe są dostępne dla przyrządów roboczych 770 do osiowe wózki transportowe są dostępne dla przyrządów roboczych 1230 do 770. Do wyboru z 25 km/h lub 40 km/h hamowane lub niehamowane Możliwość bezproblemowego układania przyrządu żniwnego z kosami do rzepaku Fabrycznie dostępne opcjonalnie również: Światła obrysowe Ustawiany wysokościowo dyszel Do wyboru z 25 km/h lub 40 km/h hamowane lub niehamowane Przyrządy robocze SUNSPEED, CONSPEED i CONSPEED LINEAR można bez problemu przewozić po zamontowaniu odpowiednich nakładek Odkładanie przyrządów żniwnych z kosami do rzepaku możliwe bez problemów Fabrycznie opcjonalne dostępne również: Światła obrysowe Odkładanie przyrządu żniwnego z kosą do rzepaku Blachy odkładania czujników AUTO CONTOUR 56

57 Wózek transportowy 2-osiowy wózek transportowy z kierowaną tylną osią. Nowe 2 osiowe wózki transportowe z kierowanie 4 kół są dostępne dla przyrządów roboczych 1230 do Świetne podążanie za kombajnem na zakrętach Wysoka stabilność jazdy Do wyboru z 25 km/h lub 40 km/h hamowane lub niehamowane Przednia oś jest ułożyskowana wahadłowo i optymalnie dopasowuje się do nierówności podłoża Przyrządy robocze SUNSPEED, CONSPEED i CONSPEED LINEAR można bez problemu przewozić po zamontowaniu nakładek Możliwość bezproblemowego układania przyrządu żniwnego z kosami do rzepaku Fabrycznie dostępne opcjonalnie również: Zapasowe obony Obrotowe światła ostrzegawcze Oświetlenie LED Światła konturowe Dyszel krótki lub długi Skrzynia transportowa. Zamykana skrzynia na wózku transportowym pozwala bezpiecznie przechowywać kosy do rzepaku. 2-osiowy wózek transportowy z kierowaną tylną osią Zamykana skrzynia transportowa na wyposażenie do rzepaku 57

58 Wózek transportowy. 58

59 Wózek transportowy 59

60 Kompatybilność przyrządów roboczych. LEXION 700 LEXION 600 TUCANO 500 TUCANO 400 TUCANO 300 AVERO DOMINATOR Przyrząd Przyrządy żniwne CERIO CERIO 930 CERIO 770 CERIO 680 CERIO 620 CERIO 560 Standardowe przyrządy żniwne C 490 C 450 C 430 C 420 C 370 Przyrządy żniwne VARIO VARIO VARIO 1050 VARIO 930 VARIO 770 VARIO 680 VARIO 620 VARIO 560 VARIO 500 Przyrządy żniwne MAXFLEX MAXFLEX MAXFLEX 1050 MAXFLEX 930 MAXFLEX 770 MAXFLEX 620 MAXFLEX 560 Przyrządy żniwne MAXFLO MAXFLO MAXFLO 1050 MAXFLO 900 Przyrządy żniwne składane C 540 C 450 Zalecane Niezalecane 1 Tylko TERRA TRAC 2 Niedozwolone dla LEXION MONTANA 60

61 Kompatybilność przyrządów roboczych LEXION 700 LEXION 600 TUCANO 500 TUCANO 400 TUCANO 300 AVERO DOMINATOR Przyrząd CONSPEED 12-rzęd. CONSPEED C CONSPEED C CONSPEED 8-rzęd. CONSPEED 8-80 FC 2 CONSPEED 8-75 LINEAR C CONSPEED 8-75 LINEAR FC CONSPEED 8-75 FC 2 CONSPEED 8-70 FC 2 CONSPEED 8-70 LINEAR FC CONSPEED 8-70 LINEAR C CONSPEED 6-rzęd. CONSPEED 6-80 FC 2 CONSPEED 6-75 LINEAR C 2 2 CONSPEED 6-75 LINEAR FC 2 2 CONSPEED 6-75 C 2 CONSPEED 6-75 FC 2 CONSPEED 6-70 FC 2 CONSPEED 6-70 C 2 CONSPEED 6-70 LINEAR FC 2 2 CONSPEED 6-70 LINEAR C 2 2 CONSPEED 5-rzęd. CONSPEED 5-75 LINEAR C CONSPEED 5-70 LINEAR C CONSPEED 4-rzęd. CONSPEED 4-75 LINEAR C CONSPEED 4-75 LINEAR C CONSPEED 4-70 LINEAR C CONSPEED 4-70 LINEAR C SWATH UP SWATH UP 450 SUNSPEED SUNSPEED SUNSPEED SUNSPEED SUNSPEED 8-75 SUNSPEED 8-70 Prosimy pamiętać, że zalecenia nie mają zastosowania we wszystkich regionach. Należy przestrzegać przepisów Prawa o Ruchu Drogowym obowiązujących w kraju użytkowania. Ze względu na różne warunki klimatyczne lub sposoby uprawy kompatybilność może być inna. Dostępność poszczególnych modeli kombajnów jest zależna od obowiązujących w kraju norm emisji spalin i dlatego może być w różnych krajach inna. 61

62 A oto korzyści. Standardowe przyrządy żniwne. Sprawdzony sztywny stół przyrządu żniwnego Przydatność do rzepaku Dla DOMINATOR i AVERO Składane przyrządy żniwne. Eliminacja dodatkowego wózka transportowego Szerokość transportowa 3 m Pełna zdolność do pracy z AUTO CONTOUR CERIO. 200 mm całkowitej drogi ręcznego przesuwu stołu przyrządu żniwnego Alternatywa dla VARIO Odpowiednie do ryżu VARIO. Wyjątkowa 700 mm droga przestawiania stołu przyrządu żniwnego 10% więdej przepustowości dzięki wysuwanej pozycji stołu Plug & Play do rzepaku Stół przyrządu żniwnego ze zintegrowanymi blachami do rzepaku Odpowiednie do ryżu MAXFLEX. Doskonałe do zbioru roślin przy samej ziemi Elastyczność belki kosy 180 mm z hydrauliczną, sztywna pozycją do zbioru zbóż MAXFLO. Aktywny przenoszenia materiału taśmami transportowymi w przyrządzie żniwnym Indywidualne dopasowanie prędkości taśm transportowych Odpowiedni do ryżu CONSPEED / CONSPEED LINEAR. Różne koncepcje zrywaczy z CONSPEED i CONSPEED LINEAR Duże szerokości robocze 12- do 4-rzędów Rozstaw rzędów 80, 75 i 70 cm Dostępny zestaw do słonecznika SUNSPEED. Zbiór tylko kwiatostanów bez łodyg koncepcja zrywania bez łodyg Duże szerokoście robocze od 16- do 8-rzedów SWATH UP. Optymalne właściwości przy zbiorze z pokosów Uniwersalny przyrząd roboczy dla różnych roślin Czysty zbiór pokosów Wyposażenie przyrządów. Automatyka nagarniacza i VARIO Automatyczne prowadzenie przyrządów żniwnych z CONTOUR, AUTO CONTOUR i MULTI CONTOUR Automatyczne ustawienia przyrządów żniwnych Automatyka kierowania Automatyczny tryb parkowania i transportu Automatyczna pozycja robocza 62

63 Przyrządy żniwne VARIO Przyrządy żniwne CERIO Standardowe przyrządy żniwne Przyrządy żniwne składane Przyrządy robocze VARIO 1230 VARIO 1050 VARIO 930 VARIO 770 VARIO 680 VARIO 620 VARIO 560 VARIO 500 CERIO 930 CERIO 770 CERIO 680 CERIO 620 CERIO 560 C 490 C C 430 C C 370 C 540 C 450 Efektywna szerokość cięcia mm Efektywna szerokość cięcia stopy 41,00 35,00 30,25 25,25 22,25 20,25 18,25 16,25 30,25 25,25 22,25 20,25 18,25 16,14 14,93 14,17 13,91 12,17 17,91 14,93 Napęd obustronny Napęd jednostronny pas / łańcuch Składane oddzielacze łanu Beznarzędz. zmiana wysok. oddzielaczy łanu Odstęp noży ślimaka wciągaj. (min. / max. zboże / max. rzepak) mm 493 / 758 / / 758 / / 1134 / / 1134 / / 1134 / / 1134 / / 1134 / / 1134 / Dzielona kosa Przelotowa kosa Ślimak wciągający MULTIFINGER Dzielone ułożyskow. ślimaka i nagarniacza Przelotowe ułożysk. nagarniacza i ślimaka Podnośniki łanu Średnica ślimaka wciąg. (wewn. / zewn.) 420 / / / / / / / / / / / / / / / / / / / / 580 Zapasowa kosa Możliwa droga przesuwu hydr. mm Możliwa droga przesuwu ręcznego mm Masa (bez wyposaż. do rzepaku) kg Automatyka przyrządu żniwnego CONTOUR AUTO CONTOUR Automatyczna pozycja parkowania Automatyczna pozycja robocza Regulacja liczby obrotów nagarniacza Automatyka nagarniacza Automatyka wysuwania nagarniacza Automatyka stołu LASER PILOT Przyrządy żniwne MAXFLO Przyrządy żniwne MAXFLEX Przyrządy robocze Efektywna szerokość cięcia mm Efektywna szerokość cięcia stopy ,25 40,00 35,00 30,25 25,25 20,25 18,25 Napęd obustronny Napęd jednostronny Pionowa elastyczność belki kosy mm Dzielona kosa Przelotowa kosa 88 Ślimak wciągający MULTIFINGER Dzielone ułożyskow. ślimaka i nagarniacza Przelotowe ułożysk. nagarniacza i ślimaka Podnośniki łanu Zapasowa kosa Masa kg Automatyka przyrządu żniwnego. CONTOUR AUTO CONTOUR Automatyczna pozycja parkowania Automatyczna pozycja robocza Regulacja liczby obrotów nagarniacza Automatyka nagarniacza Automatyka wysuwania nagarniacza LASER PILOT Wyposażenie do ryżu Osłona ślimaka wciągaj. przed ścieraniem System podwójnej kosy / do cięcia ryżu Belka kosy z podwójnymi bagnetami Wyposażenie do rzepaku Stół do rzepaku Kosy do rzepaku Blachy do rzepaku Odstęp kosy ślimaka wciągającego mm Droga przesuwu wyposażenia do rzepaku SWATH UP Przyrządy robocze 450 Efektywna szerokość podbierania mm 4523 Efektywna szerokość podbierania stopy 14,84 Napęd jednostronny Liczba palców podbieracza 392 Masa kg 1366 SUNSPEED Przyrządy robocze Liczba rzędów Rozstaw rzędów cm Długość łódek mm Szerokość łódek mm Przestawialna szczelina mm Ułożyskowanie nagarniacza i ślimaka przelotowe dzielone Nagarniacz: przelotowe, ślimak: dzielone Zapasowa kosa Masa kg Automatyka przyrządu żniwnego. Regulacja liczby obrotów nagarniacza Automatyka nagarniacza Automatyka wysuwania nagarniacza 1 Tylko DOMINATOR CLAAS ciągle stara się dostosować swoje produkty, aby spełnić wymagania klientów. Dlatego zastrzega sobie prawo dokonywania zmian. Dane techniczne i ilustracje należy traktować jako przybliżone i mogące obejmować elementy nienależące do wyposażenia seryjnego. Prospekt ten został wydrukowany do dystrybucji na całym świecie. Odnośnie wyposażenia technicznego i cennika prosimy kontaktować się ze swoim partnerem handlowym CLAAS. Na zdjęciach zostały częściowo zdjęte osłony i elementy zabezpieczające. Dokonano tego w celu lepszego przedstawienia działania i ze względu na zagrożenia w żadnym wypadku nie wolno zdejmować tych osłon samodzielnie. Należy zawsze przestrzegać aktualnej instrukcji obsługi maszyny. Wszystkie dane techniczne odnośnie silników są zgodnie z europejską dyrektywą z zakresu emisji spalin: Stage. Użycie w tym dokumencie normy Tier służy wyłącznie informacji i lepszemu zrozumieniu. Nie może być podstawiana homologacja dla regionów z obowiązującą regulacją Tier. Seryjnie Opcja Dostępne Niedostępne Seryjnie Opcja Dostępne Niedostępne
