Koncepcja budowy nowego układu MK-SORN na terenie ODM Katowice.

Transkrypt

1 Koncepcja budowy nowego układu MK-SORN na terenie ODM Katowice. mgr inż. Jacek Jemielity mgr inż. Łukasz Czapla mgr inż. Ksawery Opala Instytut Energetyki Oddział Gdańsk Gdańsk r

2 Cel prezentacji 1. Omówienie systemu MK-SORN (dawniej UZS). 2. Prezentacja autorskiego środowiska do tworzenia systemów SCADA (SysView)

3 Plan prezentacji Omówienie układów MK-SORN, Struktura nowego układu MK-SORN. Układ MK-SORN dla ODM Katowice. Prezentacja funkcji (serwer, terminale). Inne wdrożenia. Pytania

4 Układ MK-SORN System typu SCADA. Instalowany jest w ODM (dyspozytorzy, RCN, służby teleinformatyczne). Dedykowany jest dla układów ARST i ARNE. Pierwsze układy powstawały około 20 lat temu (UZS). Od 3 lat wdrażane są nowe zmodernizowane układy. W ODM znajduje się kilka systemów typu SCADA (min. Dyster obejmujący układy ARST i ARNE). Czy potrzebny jest dodatkowy system SCADA dla ARST/ARNE? Bezpośrednie połączenie komunikacyjne. Umożliwia wykonywanie wielu jednoczesnych sterowań. Nie wymaga przejmowania uprawnień do sterowania. ien@ien.gda.pl

5 SCADA System komputerowy PLC PLC PLC Główne funkcje: zbieranie aktualnych danych (pomiarów), wizualizacja, sterowanie procesem, alarmowanie oraz archiwizacja danych

6 MK-SORN jako SCADA MK-SORN RTU/PLC RTU/PLC RTU/PLC RTU560 (ABB) SPRECON (Sprecher) Algorytm - PLC Standardowe protokoły ien@ien.gda.pl 6

7 MK-SORN i SORN DYSTER MK-SORN SORN RTU/PLC RTU/PLC RTU/PLC Sterowanie ręczne Sterowanie ręczne Sterowanie automatyczne ien@ien.gda.pl 7

8 MK-SORN - komunikacja MK-SORN RS-232 IEC SDH + FMX RTU RTU RTU ien@ien.gda.pl 8

9 MK-SORN Katowice MK-SORN Ethernet IEC WAN-BB RTU RTU RTU 9

10 MK-SORN Schemat Blokowy ETH Serwer MK-SORN ETH ETH RS232 IEC TASE.2 SDH + FMX IEC WAN-BB RTU RTU RTU SORN DYSTER RTU RTU RTU ien@ien.gda.pl 10

11 Oprogramowanie serwera - schemat blokowy Excel *.txt Przetwarzanie ręczne Konfiguracja Terminale ETH Strumienie sieciowe Baza danych czasu rzeczywistego Dzienniki *.txt Archiwum *.bin Monitorowanie Sterowanie *.bin Sterowniki kom. OPC PSP ETH RS232??? ETH Źródła danych ien@ien.gda.pl 11

12 Oprogramowanie serwera strumień sieciowy Terminale ETH Strumienie sieciowe Baza danych czasu rzeczywistego MK-SORN Dane typu: Variant[ ] Terminal Aktywny punkt końcowy ien@ien.gda.pl 12

13 Oprogramowanie serwera - URL Adresowanie: URL Baza danych czasu rzeczywistego Monitorowanie Sterowanie Sterowniki kom. OPC PSP sv://localhost/m101/chan3/ostroleka:0:2 opc://localhost/proscada.iec870/zarnowiec:spi:11:907 psp://serwer_sorn/sufler/zalacz_bks_1 Protokół Serwer Proces Zmienna ien@ien.gda.pl 13

14 Nie można obecnie wyświetlić tego obrazu. Konfiguracja serwera

15 Protokół komunikacyjny

16 Terminal serwisowy

17 Start serwera

18 MK-SORN ODM Katowice

19 MK-SORN ODM Katowice WAN-BB IEC Dostęp serwisowy

20 MK-SORN ODM Katowice TERMINALE WAN-BB IEC Dostęp serwisowy

21 2 1 3 MK-SORN ODM Katowice 4 1. Terminale dyspozytorów ODM 2. Terminale nadzoru (RCN, służby techniczne) 3. Retransmisja do KDM Mysia/Bielawa 4. Monitor KVM ien@ien.gda.pl 21

22 2 1 3 MK-SORN ODM Katowice 4 1. Terminale dyspozytorów ODM Sieć technologiczna DYSTER Podgląd i sterowanie ien@ien.gda.pl 22

23 2 1 3 MK-SORN ODM Katowice 4 2. Terminale nadzoru Służby teleinformatyczne, RCN Sieć biurowa ODM / serwer AppGate Tylko podgląd, bez sterowania ien@ien.gda.pl 23

24 2 1 3 MK-SORN ODM Katowice 4 3. Retransmisja do KDM Mysia/Bielawa MK-SORN DYSTER ODM DYSTER ODM DYSTER KDM Protokół TASE.2/ICCP ien@ien.gda.pl 24

25 2 1 3 MK-SORN ODM Katowice 4. Monitor podłączony przez przełącznik KVM Zapasowe stanowisko sterowania na komputerze MK-SORN ien@ien.gda.pl 25

26 Podstawowe funkcje terminala MK-SORN Interfejs HMI (wymiana danych z serwerem SCADA, zarządzanie danymi, obsługa zdarzeń użytkownika). Przejrzysta wizualizacja stanu układów regulacji (schematy regulacji, alarmy, inne rysunki). Wysyłanie sygnałów sterujących do układów ARST i ARNE. Odczyt rejestracji danych historycznych z serwera (wykresy, dzienniki, specjalne raporty). Alarmowanie (min. stan komunikacji, awarie, blokady, praca automatyczna). ien@ien.gda.pl 26

27 ODM Warszawa

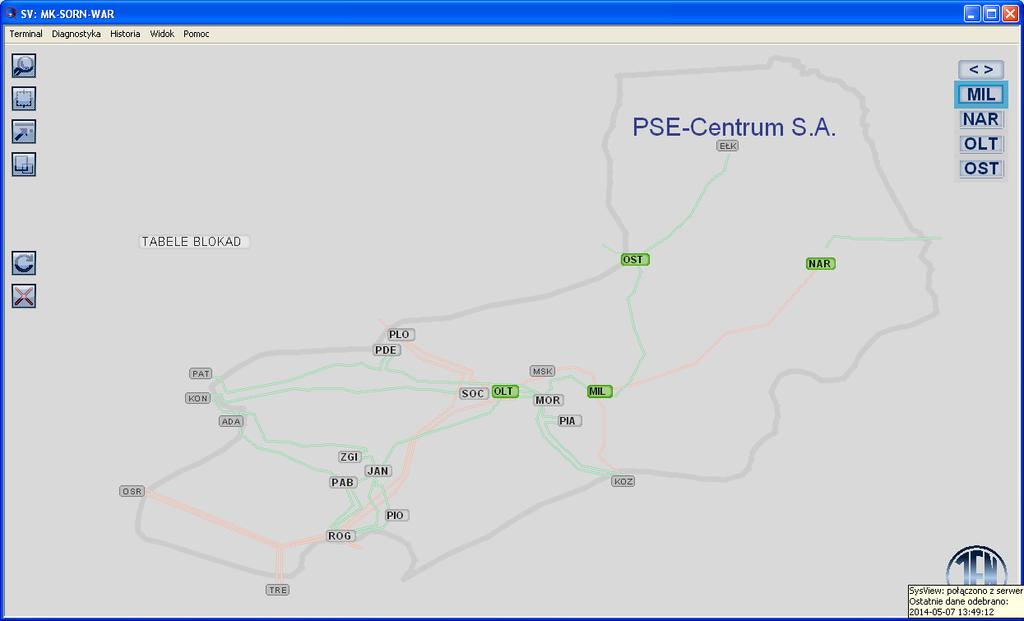

28 ODM Warszawa - NAR ien@ien.gda.pl 28

29 ODM Warszawa - MIL ien@ien.gda.pl 29

30 ODM Warszawa - OLT ien@ien.gda.pl 30

31 ODM Warszawa - OST ien@ien.gda.pl 31

32 Terminal Operatorski

33 Edytor Terminala

34 Odczyt rejestracji

35 Tworzenie raportów

36 Wdrożenia SysView Układy MK-SORN (dla ODM Bydgoszcz, Warszawa, Poznań, Katowice). Planowane wykorzystanie wizualizacji podczas realizacji układów SORN. Terminale układów ARNE w elektrowniach, oraz ARST na stacjach elektroenergetycznych (dla układów niezależnych od SSiN). Symulatory (min. Na FAT, do prac statutowych itp, Możliwość współpracy z programami rozpływowymi). Możliwość wykorzystania oprogramowania w innych pracach Instytutu. ien@ien.gda.pl 36
