POLIETYLENOWA STUDNIA NAZBIORNIKOWA INSTRUKCJA MONTAŻU
|
|
- Juliusz Przybysław Murawski
- 6 lat temu
- Przeglądów:
Transkrypt
1 POLIETYLENOWA STUDNIA NAZBIORNIKOWA INSTRUKCJA MONTAŻU
2 Informacje przedstawione w tym dokumencie stanowią jedynie punkt odniesienia. Dopełniliśmy wszelkich starań, aby zapewnić rzetelność i dokładność informacji zawartych w tej instrukcji w momencie drukowania. Zalecamy jednak, aby na stronie franklinfueling.com uzyskać najaktualniejszą wersję instrukcji. Wszystkie specyfikacje oraz informacje zawarte w tym dokumencie mogą zostać zmienione bez powiadomienia. Firma Franklin^Fueling Systems nie ponosi odpowiedzialności i wyraźnie zrzeka się odpowiedzialności za straty, szkody lub poniesione koszta wynikające lub w jakikolwiek sposób związane z montażem, działaniem, użyciem lub konserwacją opisanymi w tej instrukcji. Franklin^Fueling Systems nie ponosi odpowiedzialności za żadne naruszenia patentów oraz innych praw stron trzecich, które mogły wyniknąć z korzystania z tej instrukcji lub produktów. Nie udzielamy żadnych gwarancji odnośnie tego materiału, w tym, między innymi, domniemanych gwarancji przydatności handlowej i przydatności do określonego celu. Wszelkie prawa zastrzeżone 2017 Franklin^Fueling Systems, Madison, WI Wszelkie prawa zastrzeżone na całym świecie. Żadna część tej publikacji nie może być przechowywana w systemach wyszukiwania informacji, przekazywana ani powielana w żaden sposób, w tym, między innymi, kopiowana, fotografowana, zapisywana magnetycznie ani nagrywana bez pisemnej zgody Franklin^Fueling Systems. W celu uzyskania wsparcia technicznego należy zgłosić się do: Franklin^Fueling Systems 3760 Marsh Rd. Madison, WI USA Strona internetowa: franklinfueling.com Telefon: USA i Kanada: , Wsparcie techniczne w USA i Kanadzie: Wielka Brytania: +44 (0) Meksyk: Chiny: +86, ,4566 UPP jest zarejestrowanym znakiem handlowym Franklin Electric Company, Inc PL r5
3 Spis treści Wprowadzenie...1 Standardowe oznaczenia wykorzystane w tej instrukcji...1 Pytania i wątpliwości...1 Środki ostrożności w czasie pracy...2 Montaż studni nazbiornikowej/poddystrybutorowej...3 Instalacja zgrzewnej bazy studni nazbiornikowej...3 Montaż komina zgrzewnej studzienki nazbiornikowej...8 Regulacja wysokości do ostatecznego poziomu nawierzchni...12 Dociąć komin...12 Założyć uszczelkę...13 Ostateczne napełnianie zasypką...14 Specyfikacje dotyczące zasypki ze żwiru okrągłego...15 Specyfikacje dotyczące zasypki z kruszywa łamanego...15 Montaż studni nazbiornikowej/komina zespajanego mechanicznie...16 Montaż kompozytowej pokrywy dostępowej z fartuchem...18 Wymagane części i materiały...18 Element wieńczący...21 Konserwacja...21 Rysunki przedstawiające montaż...22 Rysunek poglądowy montażu...22 Rysunek poglądowy montażu pokrywy...23
4 Strona celowo pozostawiona pusta
5 Wprowadzenie Standardowe oznaczenia wykorzystane w tej instrukcji Instrukcja ta zawiera wskazówki dotyczące bezpieczeństwa oraz inne ważne informacje, które przedstawiono w następujący sposób: UWAGA: Zawiera przydatne informacje dodatkowe. WAŻNE: Oznacza instrukcje umożliwiające uniknięcie uszkodzenia sprzętu lub potencjalnego zagrożenia dla środowiska, na przykład wyciekowi paliwa ze sprzętu, który może zagrażać środowisku. UWAGA: Oznacza potencjalnie niebezpieczną sytuację, która może doprowadzić do nieznacznych lub umiarkowanych obrażeń, jeśli się jej nie uniknie. OSTRZEŻENIE: Oznacza potencjalnie niebezpieczną sytuację, która może doprowadzić do ciężkich obrażeń lub śmierci obrażeń, jeśli się jej nie uniknie. NIEBEZPIECZEŃSTWO: Oznacza nieuchronnie niebezpieczne sytuacje, które doprowadzą do śmierci, jeśli się ich nie uniknie. Pytania i wątpliwości W razie wypadku należy przestrzegać lokalnie obowiązujących procedur. W przypadku pytań i wątpliwości w kwestiach bezpieczeństwa lub jeśli potrzebna jest nasza pomoc, należy skontaktować się z firmą Franklin Fueling Systems: Strona internetowa: franklinfueling.com Telefon: USA i Kanada: , Wsparcie techniczne w USA: Wielka Brytania: +44 (0) Meksyk: Chiny: +86, ,4566 1
6 Środki ostrożności w czasie pracy Sprzęt Franklin^Fueling Systems (FFS) został zaprojektowany z myślą o montażu w obszarach, gdzie obecne są ciekłe substancje wybuchowe, takie jak benzyna czy olej napędowy. Praca w takich obszarach niebezpiecznych może pociągać za sobą ryzyko ciężkich obrażeń lub śmierci, jeśli nie są przestrzegane standardowe praktyki obowiązujące w branży lub wytyczne podane w tej instrukcji. Przed przystąpieniem do pracy lub montażu sprzętu, o którym mowa w tej instrukcji lub jakiegokolwiek innego powiązanego sprzętu, należy przeczytać całą instrukcję obsługi, zwracając szczególną uwagę na następujące ostrzeżenia: WAŻNE: Aby uniknąć wycieku z podziemnego zbiornika magazynującego, należy dopilnować, aby dostarczony sprzęt był dobrze obsługiwany i odpowiednio podłączony, a adapter do napełniania szczelny. Personel odpowiedzialny za dostawę musi sprawdzić wszystkie kolanka i węże pod kątem uszkodzeń i brakujących części. UWAGA: Stosować wyłącznie oryginalne części FFS. Zamiana elementów na części innego producenta może spowodować usterkę urządzenia, co może skutkować powstaniem niebezpiecznych warunków użytkowania i/lub zagrożeniem dla środowiska. OSTRZEŻENIE: Przestrzegać wszystkich instrukcji montażowych i serwisowych odnoszących się do tego produktu oraz całego systemu. Na czas montażu oraz serwisowania tego sprzętu oraz powiązanych urządzeń należy zawsze zablokować wyłączniki elektryczne i oznaczyć je odpowiednią etykietą. W przypadku przypadkowego włączenia wyłączników elektrycznych podczas montażu lub serwisowania tego wyrobu istnieje potencjalnie śmiertelne zagrożenie porażenia prądem elektrycznym oraz możliwe ryzyko eksplozji lub pożaru spowodowanego iskrą. Kompletne informacje dotyczące montażu i sposobu zapewnienia bezpieczeństwa przedstawiono w niniejszej instrukcji obsługi (oraz dokumentacji urządzeń powiązanych). OSTRZEŻENIE: Przed wejściem do studzienki nazbiornikowej należy sprawdzić w niej obecność oparów węglowodorów. Wdychanie takich oparów może spowodować zawroty głowy lub utratę przytomności. W razie zapłonu mogą one też wybuchnąć, powodując poważne obrażenia lub śmierć. Studzienki nazbiornikowe zaprojektowane są tak, aby zapobiegać wyciekom niebezpiecznych cieczy oraz zanieczyszczeniom środowiska, z tego względu są one w stanie zgromadzić niebezpieczne ilości oparów węglowodorów. Podczas pracy w studzience należy regularnie sprawdzać jej atmosferę. Jeśli opary osiągną niebezpieczny poziom, należy wyjść ze studzienki i przed powrotem do pracy wywietrzyć ją, zapewniając dopływ świeżego powietrza. Zawsze należy poprosić innego pracownika o asystę. OSTRZEŻENIE: Należy przestrzegać wszystkich przepisów federalnych, stanowych i lokalnych odnoszących się do montażu tego produktu oraz sprzętu z nim powiązanego. Jeśli nie mają zastosowania żadne inne przepisy, należy przestrzegać Kodeksów NFPA (National Fire Protection Association) 30, 30A oraz 70. Nieprzestrzeganie tych przepisów może doprowadzić do poważnych obrażeń ciała, śmierci, znacznych uszkodzeń mienia i/lub zanieczyszczenia środowiska. OSTRZEŻENIE: Miejsce pracy należy zabezpieczyć przed poruszającymi się pojazdami. Sprzęt opisany w tej instrukcji jest zwykle montowany poniżej poziomu gruntu, a więc ograniczona widoczność sprawia, że pojazdy poruszające się po obszarze roboczym stanowią zagrożenie dla personelu. Aby zapobiec zagrożeniom bezpieczeństwa, należy zabezpieczyć obszar samochodem serwisowym (lub innym pojazdem), blokując wjazd na obszar roboczy. OSTRZEŻENIE: Należy sprawdzić miejsce montażu pod kątem potencjalnych źródeł zapłonu, takich jak fale radiowe, promieniowanie jonizujące i fale ultradźwiękowe. W razie zlokalizowania potencjalnych źródeł zapłonu, należy zastosować odpowiednie środki ostrożności. 2
7 Montaż studni nazbiornikowej/ poddystrybutorowej Instalacja zgrzewnej bazy studni nazbiornikowej. UWAGA: Wszystkie złączki FFS UPP muszą być zgrzane do studni. Nie stosować żadnych dodatkowych uszczelniaczy ani śrub. 1. Oznaczyć W podstawie otwór zaworu dostępowego oraz otwory śrubowe, aby dopasować zawór dostępowy. 3

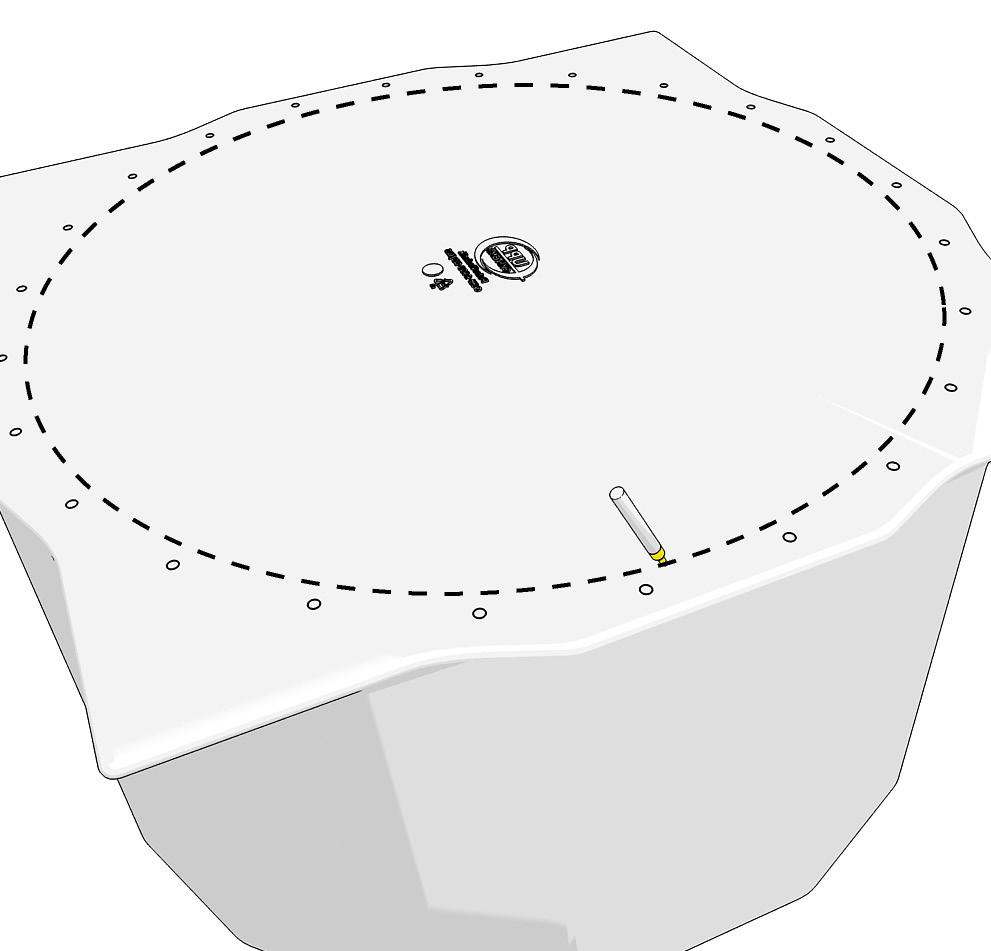

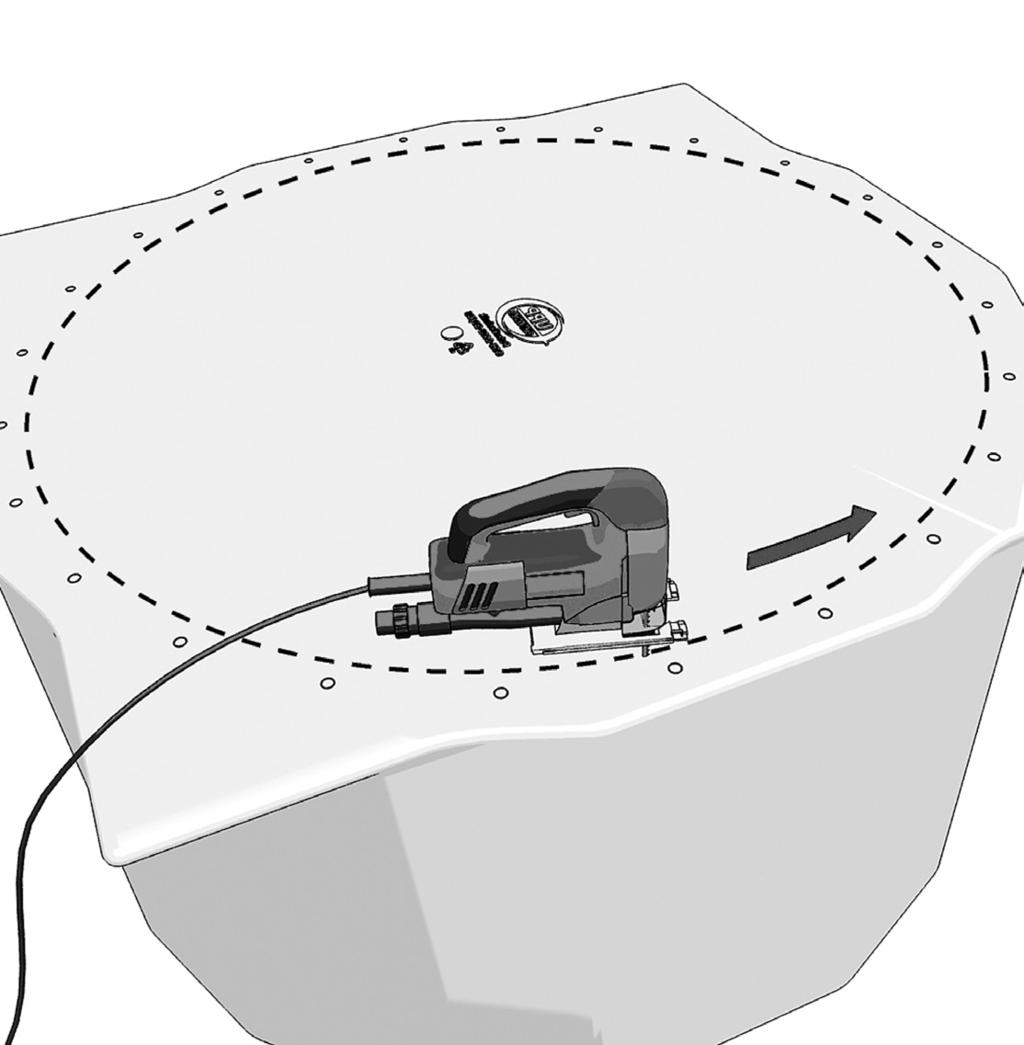

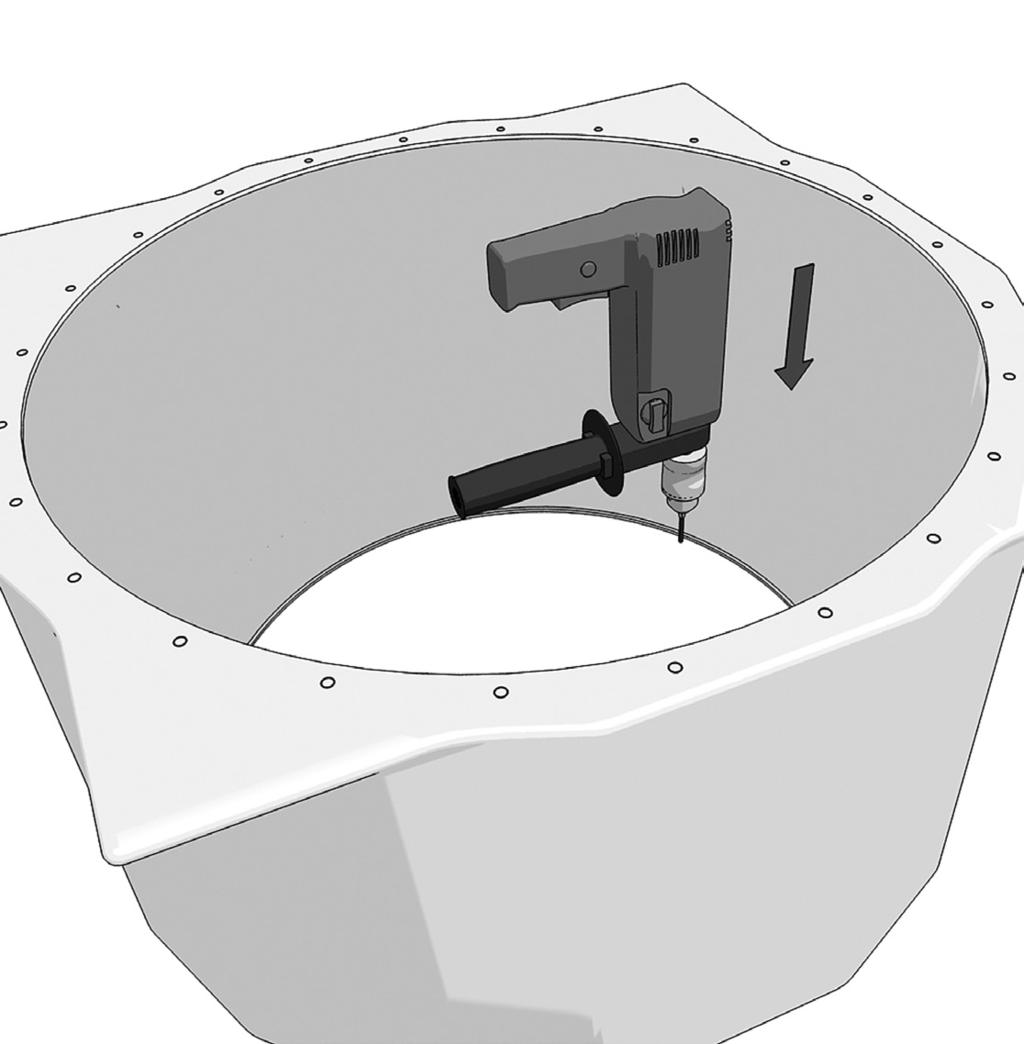

8 2. Wyciąć otwór w bazie, używając wyłącznie wyrzynarki lub piły ręcznej. UWAGA: W przypadku kołnierzy kwadratowych należy za pomocą piły walcowej wyciąć 4 otwory w rogach. Rogi otworu muszą być zaokrąglone i NIE mogą mieć kątów prostych. 3. Wywiercić otwory na śruby. 4

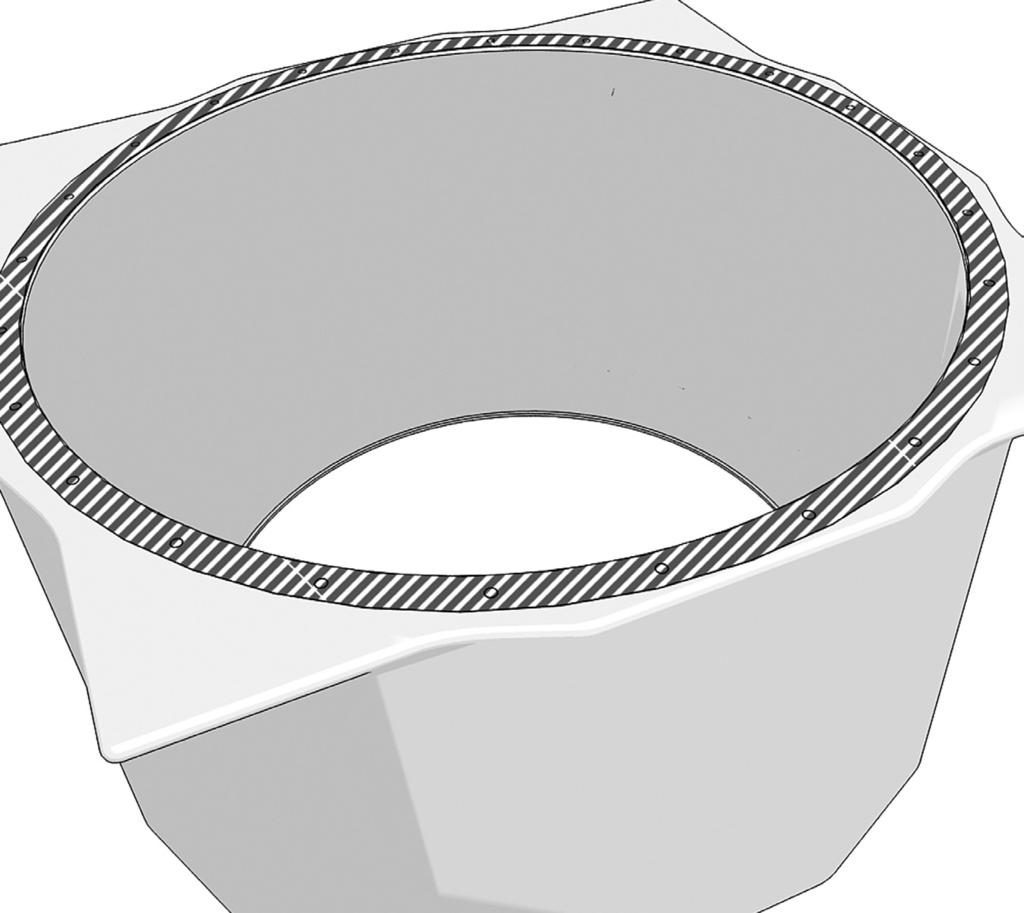

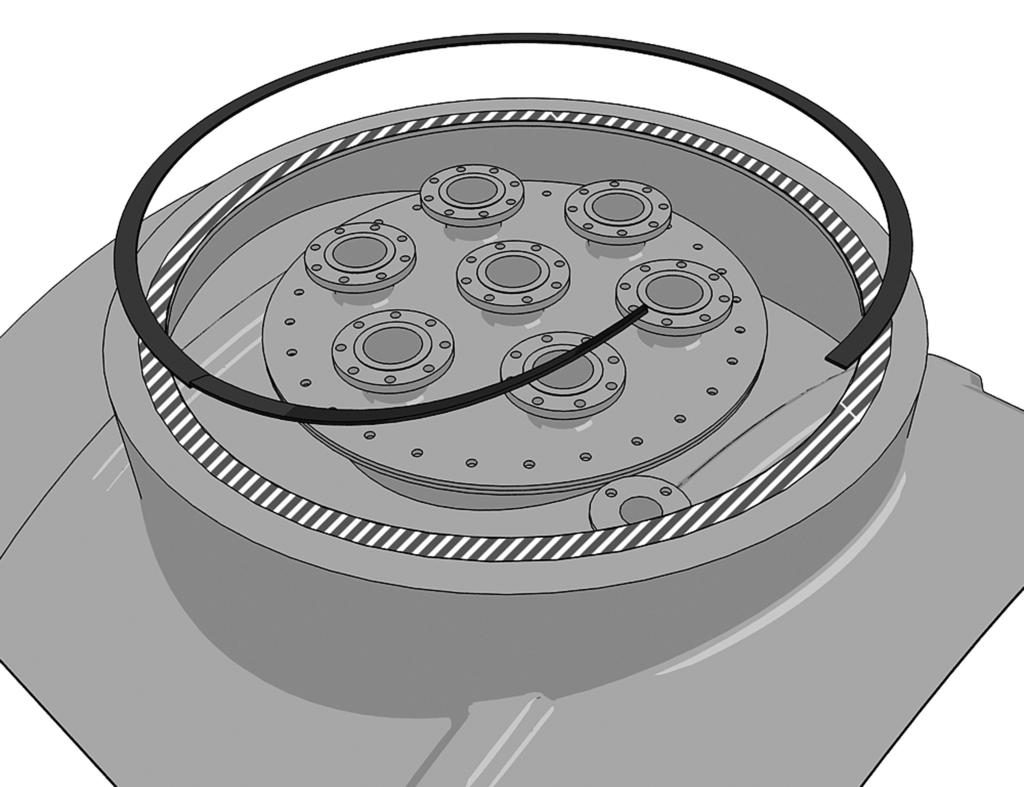

9 4. Oczyścić kołnierz osłony zbiornika acetonem. 5. Założyć przyklejaną uszczelkę na kołnierz zrębnicy, tak aby nie było luzów. Ostrym nożem wykonać szczeliny w uszczelce w miejscach odpowiadających otworom na śruby. 5

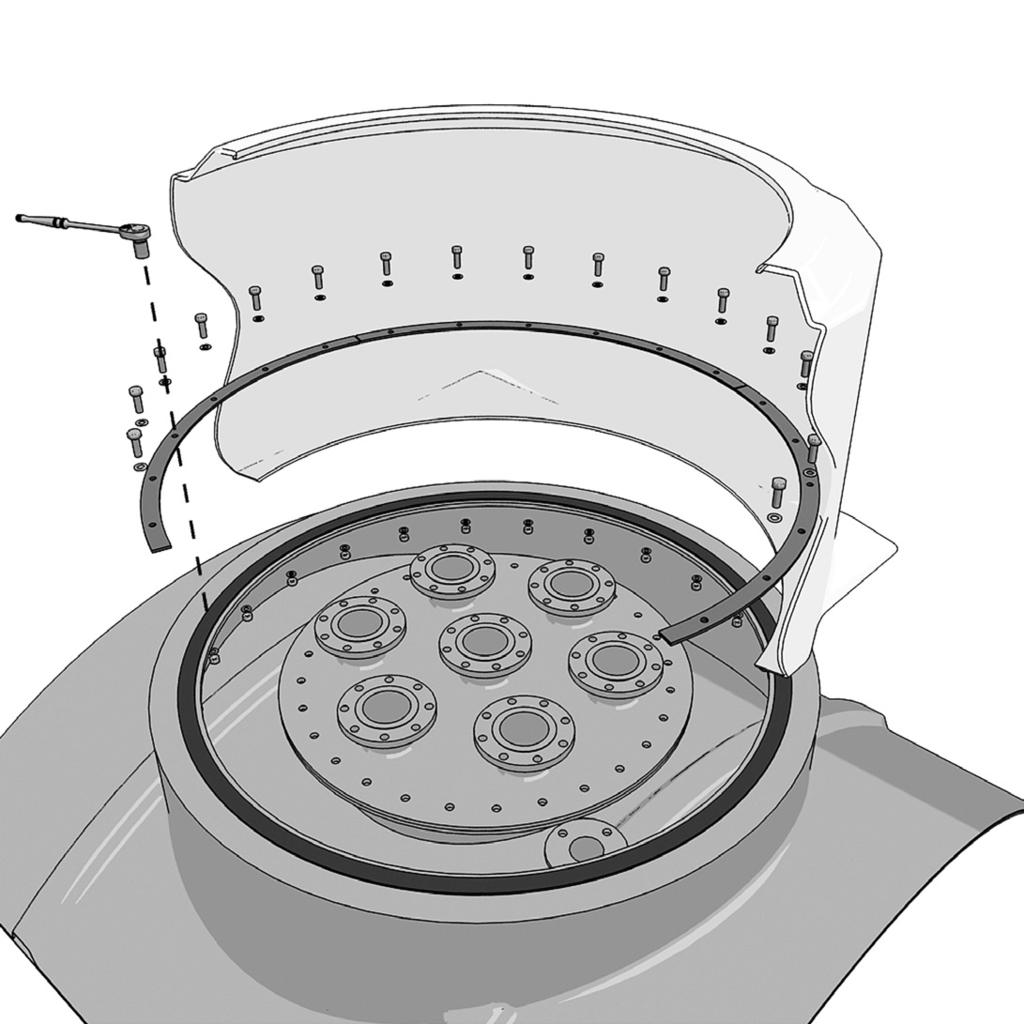

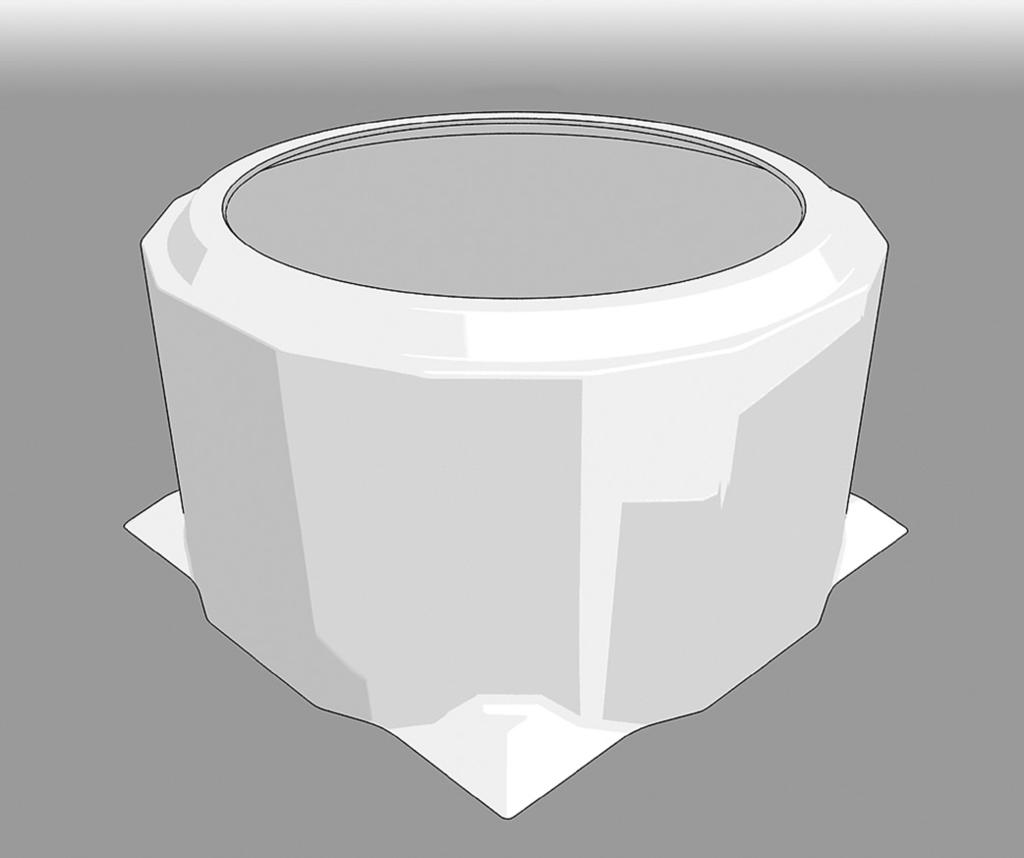

10 6. Zamocować na zbiorniku podstawę studzienki. Założyć podkładki i skręcić, używając zestawów śrub M12 (½ cala) (nie zostały dostarczone). Sprawdzić, czy wszystkie śruby zostały równomiernie dokręcone. Zalecane dokręcanie kluczem dynamometrycznym: 20 Nm (14,75 funtostóp). 7. Zasypać kołnierz zbiornika do szczytu. Sprawdzić, czy zasypka jest dobrze zagęszczona i wypełnia cały obszar pod studzienką zbiornika. WAŻNE: Należy dopilnować, aby podczas testu podciśnieniowego temperatura w studzience/komorze zbiornika wynosiła mniej niż 40 C (104 F). WAŻNE: Aby zmniejszyć efekt promieniowania cieplnego od słońca, należy zadbać o odpowiednią osłonę, np. namiot roboczy i zapewnić cień, jeśli test przeprowadzany jest w miejscu bezpośrednio narażonym na światło słoneczne. 6

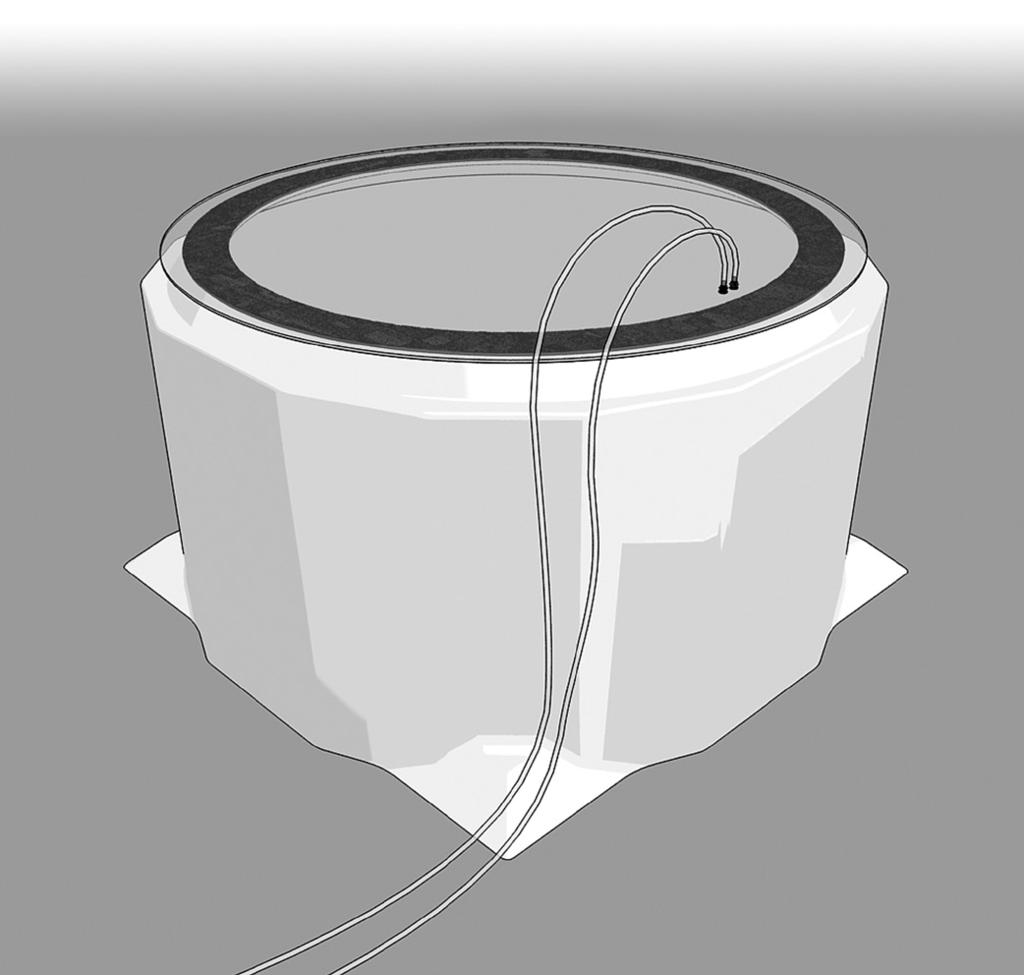

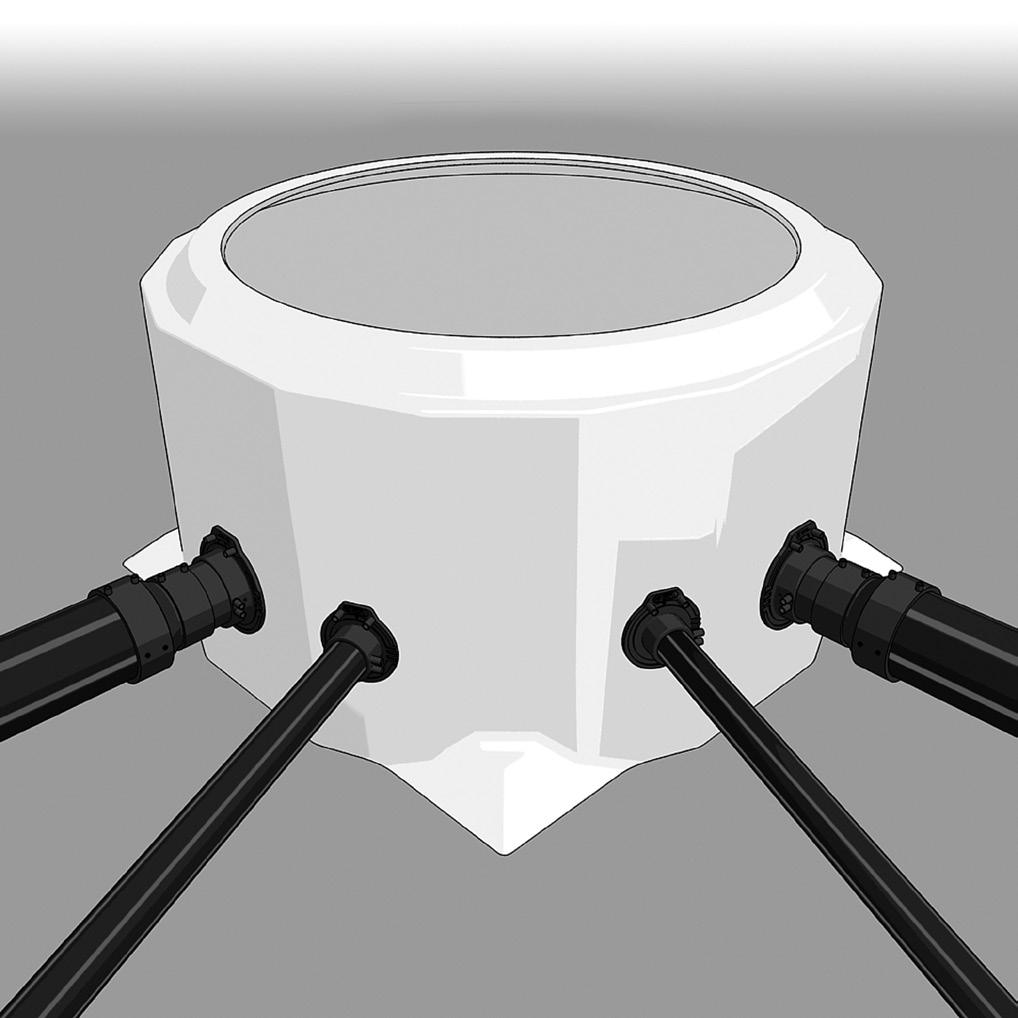

11 8. Test podciśnieniowy należy przeprowadzić z wykorzystaniem Urządzenia do przeprowadzania tego testu UPP celem sprawdzenia połączenia między kołnierzem zbiornika i podstawą studzienki zbiornika. Zalecane ustawienia próby: 1 stopa: -30 mbar. UWAGA: Sprawdzić, czy zaślepki we włazie zbiornika znajdują się na swoim miejscu i są uszczelnione. 9. Zamontować orurowanie zgodnie ze specyfikacjami klienta. 10. Powtórzyć próbę ciśnieniową (krok 8.), aby sprawdzić, czy wszystkie uszczelnienia przejść są szczelne. UWAGA: Nigdy nie stosować uszczelniaczy ani śrub na uszczelce wejściowej. Jeśli któraś z uszczelek wejściowych przecieka, należy skontaktować się z FFS. 7
12 Montaż komina zgrzewnej studzienki nazbiornikowej 1. Czarnym markerem należy narysować wyraźne znaki nad całym obszarem zgrzewania. 2. Oskrobać obszar zgrzewu na bazie ręcznym skrobakiem. Przemyć obszar zgrzewu acetonem. WAŻNE: Przed przystąpieniem do zgrzewania upewnić się, że powierzchnie wyczyszczone acetonem są suche i czyste. 3. Przemyć obszar zgrzewu na kominie acetonem. 8

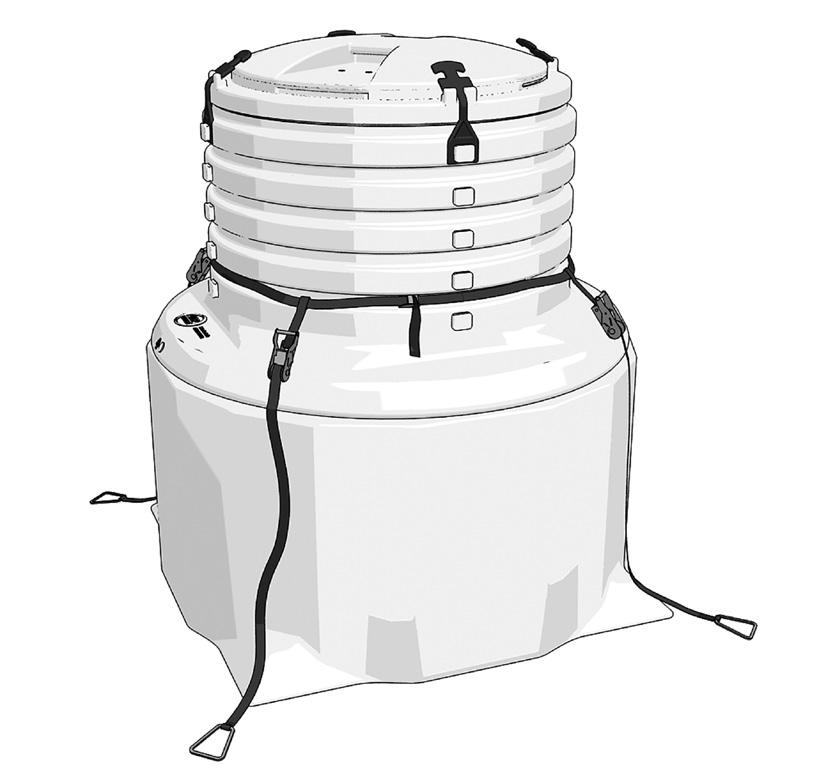

13 4. Umieścić komin na bazie i sprawdzić, czy jest zamontowany pod kątem prostym. 5. Przymocować uprząż mocującą: W przypadku zakopania na dużej głębokości umieścić uprząż na kominie i ustawić górną taśmę nad dolnym żeberkiem. W przypadku płytkiej studni umieścić uprząż na kominie i ustawić górną taśmę pod górnym żeberkiem. 9

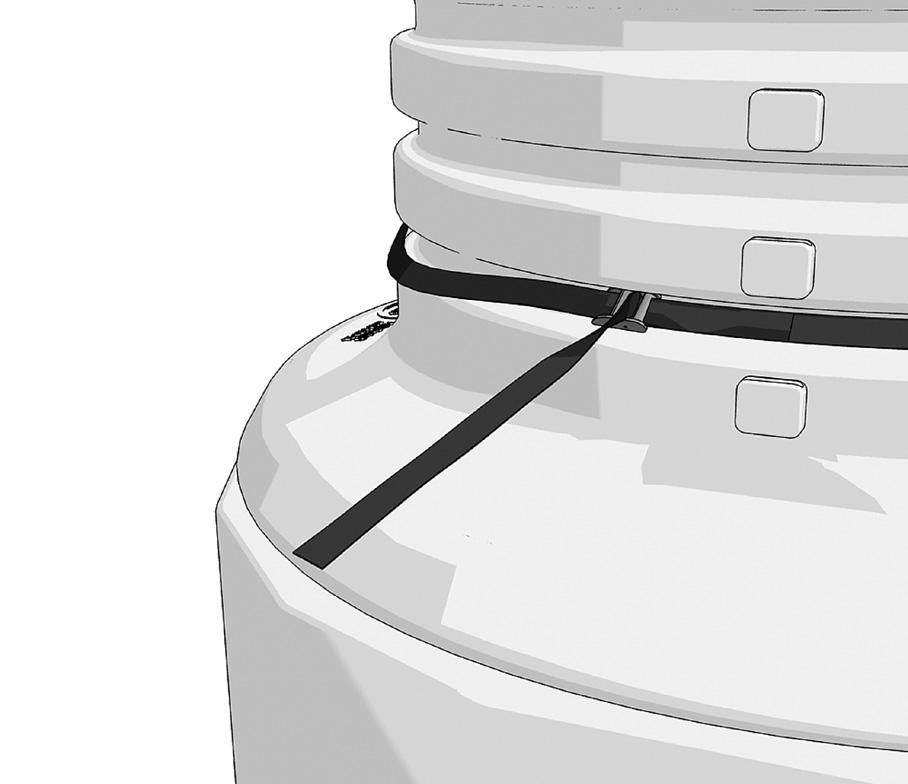

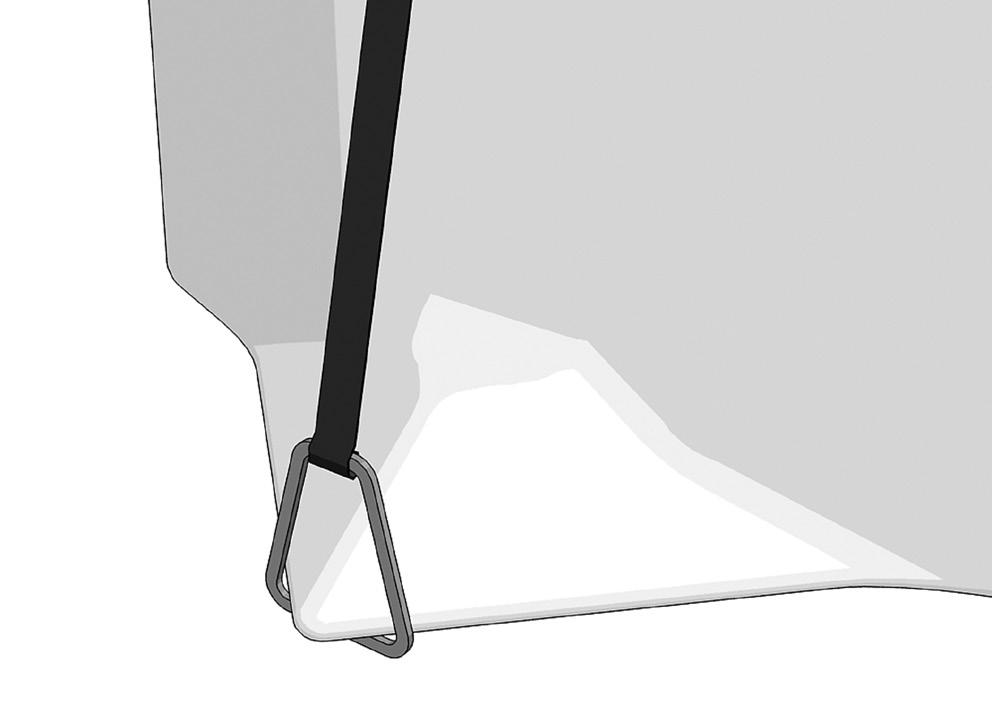

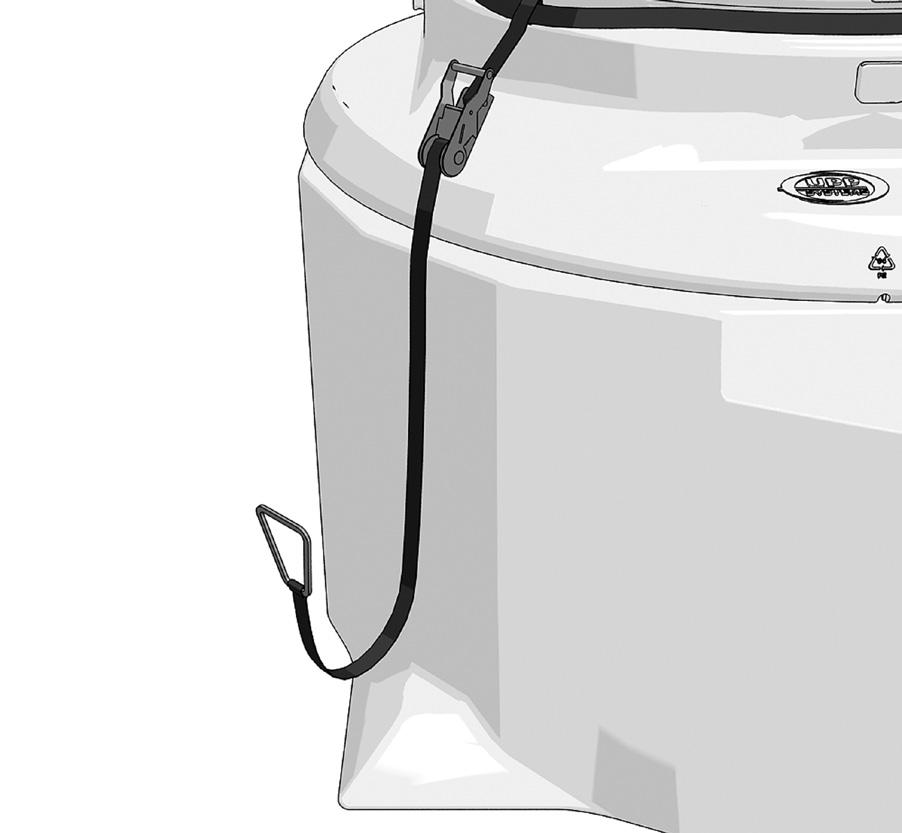

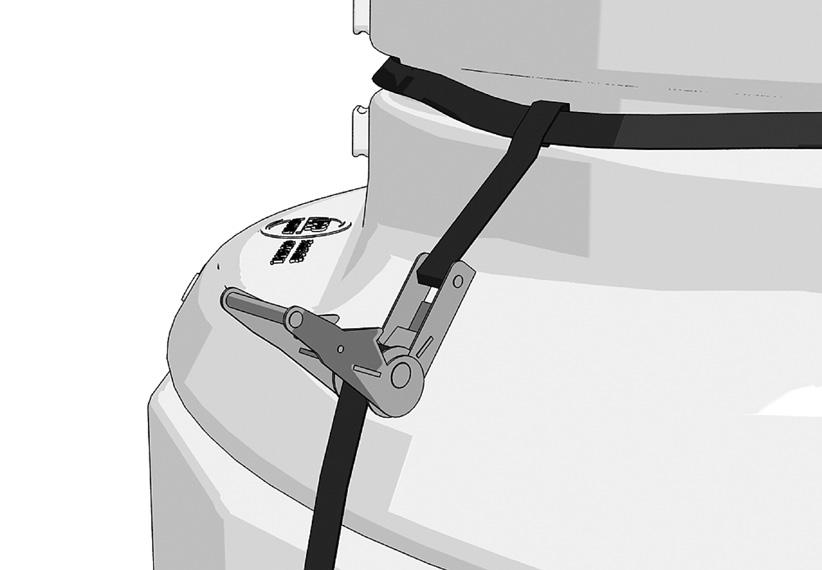

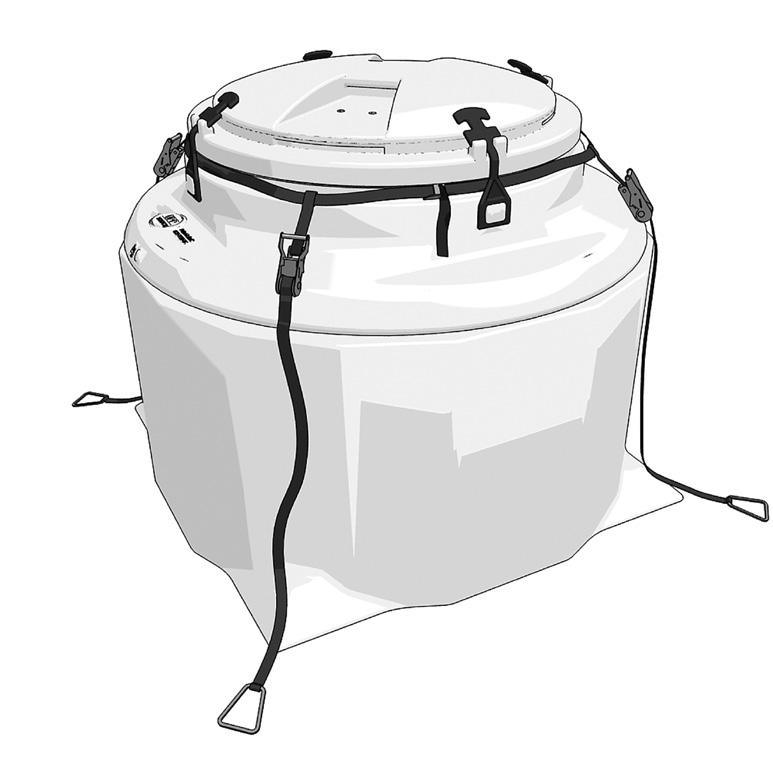

14 6. Zacisnąć górną taśmę sprzączką. 7. Rozmieścić 4 paski pionowe na narożnikach bazy. 8. Zaczepić pierścienie uprzęży o narożniki. 10

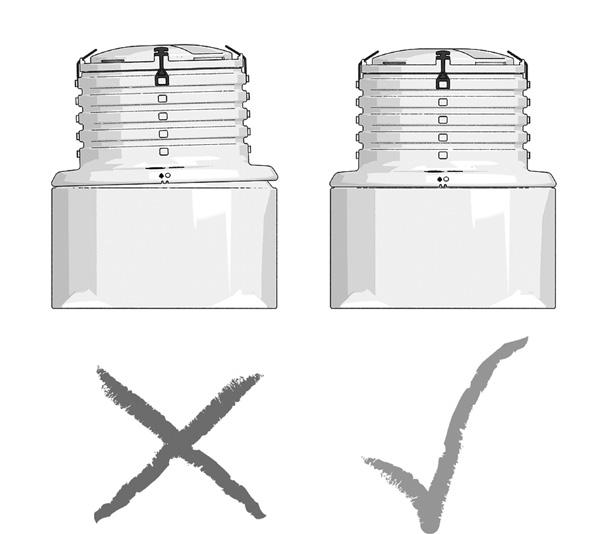

15 9. Wyśrodkować komin na podstawie, tak aby był osadzony pod kątem prostym, z równym odstępem na całym obwodzie. Naciągnąć pas i zaciągać zapadkę, do momentu gdy taśma się zwinie i zablokuje. Zaciągnąć zapadkę jeszcze dwa razy. NIE NAPINAĆ NADMIERNIE. 10. Powtórzyć czynności dla przeciwległego i dwu pozostałych narożników. Komin musi pozostawać osadzony pod kątem prostym. 11. Podłączyć biały przewód zgrzewarki do zacisków. Rozpocząć zgrzewanie. Pomarańczowe zgrzewarki EF1 przerywają automatycznie pracę po upływie 6 minut. Oznaczyć czas zakończenia zgrzewania przy zaciskach komina. Instrukcje dotyczące zgrzewania elektrooporowego znajdują się w instrukcji obsługi

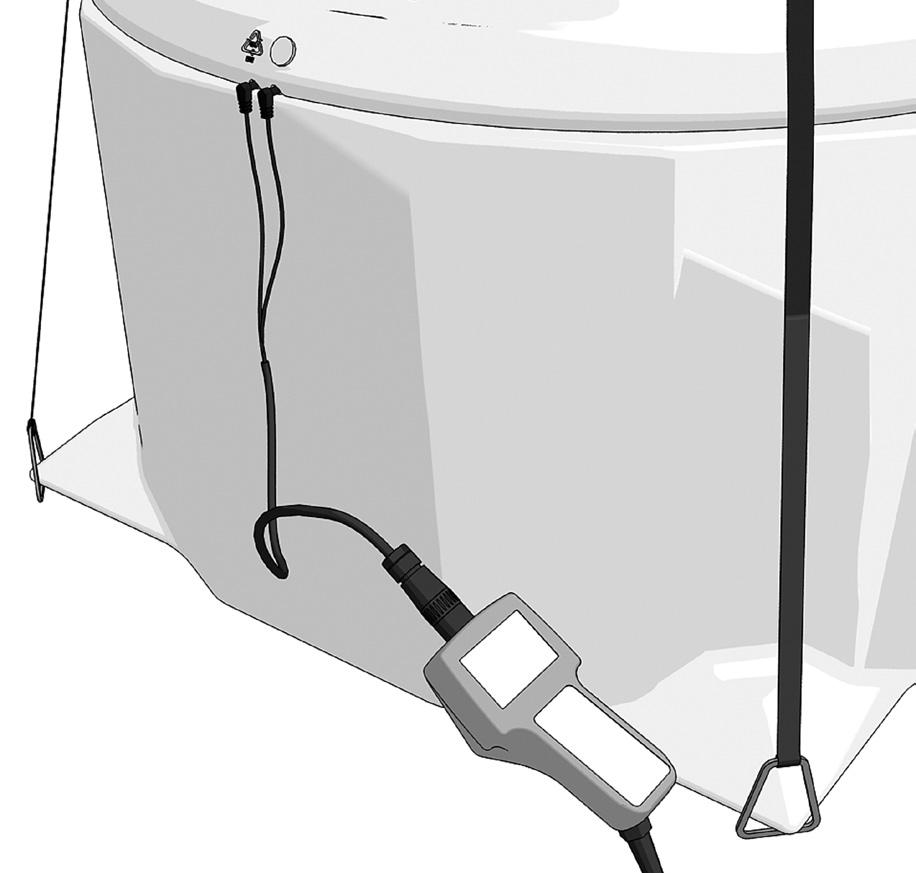

16 12. Po upływie czasu stygnięcia trwającego przynajmniej 20 minut zwolnić uprząż, pociągając i przytrzymując klapki zwalniające w górnej części zespołu, aby znieść działanie mechanizmu zapadkowego. 13. Powtórzyć procedurę testu podciśnieniowego, aby sprawdzić zgrzane połączenie (procedurę testu opisano w kroku 8. tej instrukcji obsługi Montaż podstawy zgrzewnej studni nazbiornikowej.) Regulacja wysokości do ostatecznego poziomu nawierzchni Dociąć komin. 1. Wybrać oznakowanie cięcia najbliższe żądanej wysokości. Upewnić się, że wysokość docięcia znajduje się nad dolnym obrzeżem pokrywy. Komin należy dociąć na tyle wysoko, aby zapewnić szczelność między kominem i obrzeżem pokrywy dostępowej pod dźwignią. 110 mm (4,3 cala) 30 mm (1,2 cala) 30 mm Znacznik docięcia na kształtce Komin Znacznik docięcia na kształtce 2. Oznaczyć za pomocą markera oznakowanie cięcia na kominie. 12

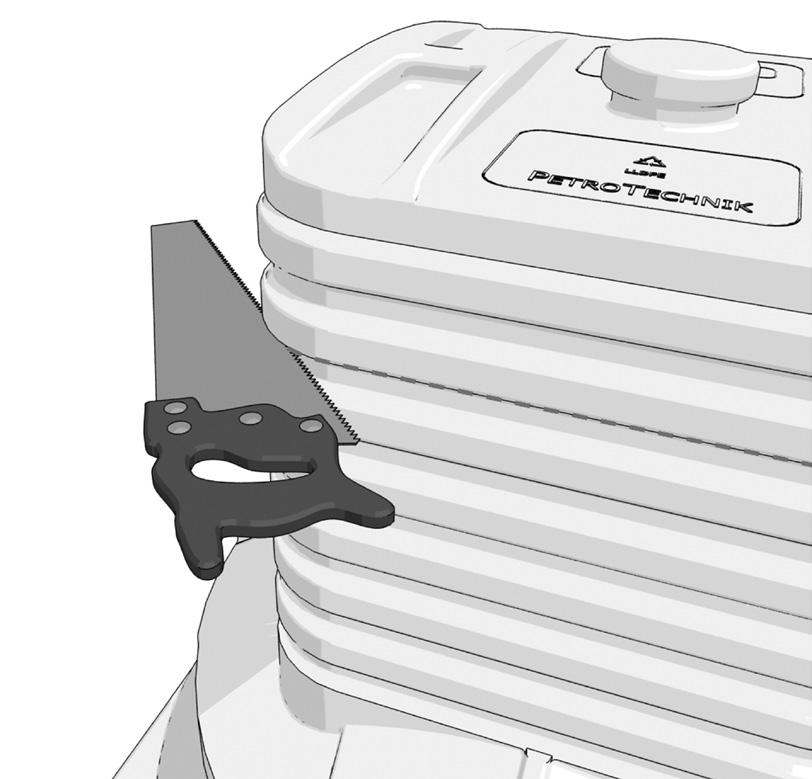

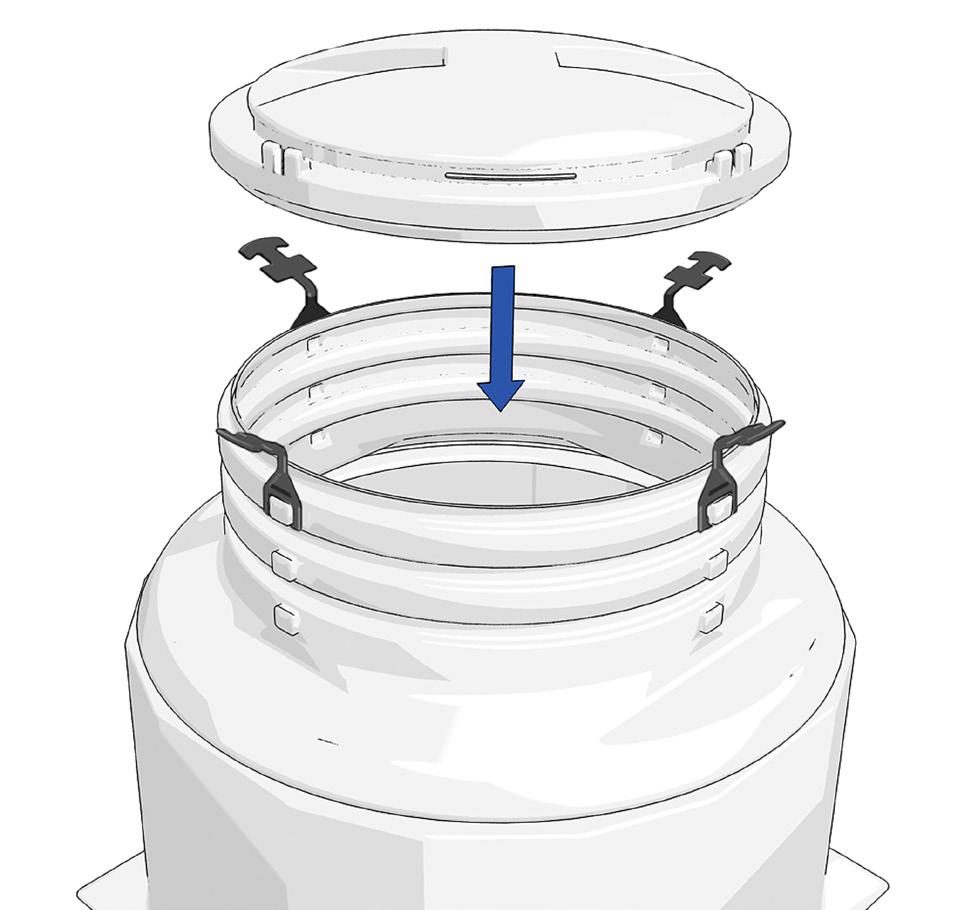

17 WAŻNE: Do przycinania komina należy stosować wyłącznie piłę ręczną lub wyrzynarkę. WAŻNE: Upewnić się, że wszystkie krawędzie nacięć są płaskie i pod kątem prostym. W przeciwnym razie uszczelka nie będzie wodoszczelna. 3. Przyciąć komin, wykorzystując podkreślone znaczniki cięcia jako wskaźniki prowadzenia i upewnić się, że krawędź nacięcia jest płaska i pod kątem prostym. 4. Ręcznym skrobakiem usunąć wszystkie zadziory. Zapewnić 30 mm (1,2 cala) prześwitu pionowego, aby możliwe było prawidłowe umieszczenie pokrywy wodoszczelnej. Założyć uszczelkę 1. Wyczyścić wyżłobienie acetonem/ipa. 2. Przymocować uszczelkę do zagłębienia na spodzie pokrywy. 3. Najpierw ustawić końce uszczelki przy sobie, a następnie umieścić uszczelkę wokół zagłębienia. 4. Umieścić pokrywę na kominie i założyć zatrzaski. 13
18 5. Po przymocowaniu przez zgrzanie komina do bazy studzienki wykonać próbę ciśnieniową, aby sprawdzić szczelność kompletnej studzienki. Zalecane ustawienia próby: 1 stopa: (-30 mbar). WAŻNE: Aby zapewnić nieprzepuszczalność systemu dla płynów, po przeprowadzeniu testu należy zatkać porty testowe zatyczkami. Ostateczne napełnianie zasypką Poniższe specyfikacje to wytyczne FFS w zakresie dodawania zasypki podczas montażu. Nieprzestrzeganie tych wymagań może doprowadzić do całkowitego zniszczenia studni i rur zbiornika, tak jak pokazano poniżej. Usterki tego typu mogą znacznie zwiększyć koszta i spowodować duże opóźnienia montażu. WAŻNE: Należy się upewnić, że do wypełniania stosowana jest odpowiednia zasypka oraz że materiał zasypki w pełni odpowiada wymogom stosowania jej do zasypywania rur i komór zbiorników UPP. Upewnić się, że materiał zasypki jest wolny od zanieczyszczeń, które mogą się rozkładać i rozpuszczać, doprowadzając tym samym do powstawania pustych przestrzeni lub przemieszczania się ziemi (np. lodu, mułu, torfu). W przypadku rur UPP należy przestrzegać instrukcji podanych w skróconym przewodniku montażu orurowania UPP (numer części ). W przypadku studni nazbiornikowych należy postępować zgodnie z instrukcjami podanymi w tej instrukcji. WAŻNE: Nie stosować mechanicznych zagęszczarek (np. płyt wibracyjnych lub rolek jezdnych) w okolicach studni nazbiornikowych i poddystrybutorowych. Aby zagęścić zasypkę dookoła podstawy studzienki, należy użyć zagęszczarki ręcznej. Nie zagęszczać zasypki powyżej podstawy studni nazbiornikowej. Aby uniknąć deformacji komina, przed wypełnieniem zasypką obszaru od góry podstawy studni nazbiornikowej do góry komina należy się upewnić, że pokrywa zbiornika jest zamknięta i zabezpieczona. Zagęścić zasypkę, ubijając ją szpadlem. W celu ułatwienia procesu ubijania zasypkę należy lekko zwilżyć. Nie należy jednak dopuścić do nasączenia materiału ani zalewać wykopu (opisy zasypki można znaleźć w dokumencie ASTM C-33 oraz API1615). 14
19 Specyfikacje dotyczące zasypki ze żwiru okrągłego Poniższa tabela przedstawia standardowy rozmiar gruboziarnistego kruszywa z okrągłego żwiru, który spełnia wymagania FFS odnośnie do zasypek do obsypywania studzienek, zgodnie z ASTMD-448, ASTM C-33 i AASHTO M 43 (ilość materiału przechodzącego przez każde sito laboratoryjne podano jako procent całkowitej masy). Nr rozmiaru Nominalny rozmiar kwadratowych otworów sita 6 3/4 cala (19,1 mm) 3/8 cala (9,5 mm) 3/4 cala (19,1 mm) 1/2 cala (12,7 mm) 3/8 cala (9,5 mm) Nr 4 (4,8 mm) % 20 55% 0 15% 0 5% Nr 8 (2,4 mm) 67 3/8 cala (9,5 mm) nr 4 (4,8 mm) % 20 55% 0 10% 0 5% 7 1/2 cala (12,7 mm) nr 4 (4,8 mm) 100% % 40 70% 0 15% 0 5% Specyfikacje dotyczące zasypki z kruszywa łamanego W poniższej tabeli przedstawiono standardowy rozmiar gruboziarnistego kruszywa łamanego, które spełnia wymagania FFS odnośnie zasypek do studzienek, zgodnie z ASTMD-448, ASTM C-33 i AASHTO M 43 (ilość materiału przechodzącego przez każde sito laboratoryjne podano jako procent całkowitej masy). Nr rozmiaru Nominalny rozmiar kwadratowych otworów sita 1/2 cala 3/8 cala Nr 4 Nr 8 7 1/2 cala numer % 40 70% 0 15% 0 5% 8 3/4 3/8 cala 100% % 10 30% 0 10% UWAGI: Przed przystąpieniem do napełniania należy założyć pokrywę studni, aby zapobiec odchylaniu się komina. Przed przystąpieniem do montażu należy usypać z zasypki 15 cm (6 cali) warstwę pod rurami. Należy się upewnić, że zasypka nie jest zanieczyszczona oraz że pod rurami i dookoła rur nie ma pustych przestrzeni. Jeśli studnia nazbiornikowa wystaje poza kołnierz osłaniający zbiornik, dookoła jej dolnej części należy dodać wystarczającą ilość zasypki, aby studnia była w pełni podparta. Jeśli rura UPP jest dłuższa niż 12 m (39 stóp), należy ułożyć ją w formie krzywych (wężykiem) o dużym promieniu, a nie linii prostych (rozwinięte ze zwoju rury ułożą się naturalnie, zapamiętując kształt kręgu). Należy się upewnić, że rury są od siebie ułożone w odstępach nie mniejszych niż średnica największej rury. Jeśli rury się krzyżują, należy się upewnić, że rozdziela je co najmniej tyle samo materiału zasypki, co średnica największej rury lub że chroni je co najmniej 25 mm (1 cal) spienionego polistyrenu. 15

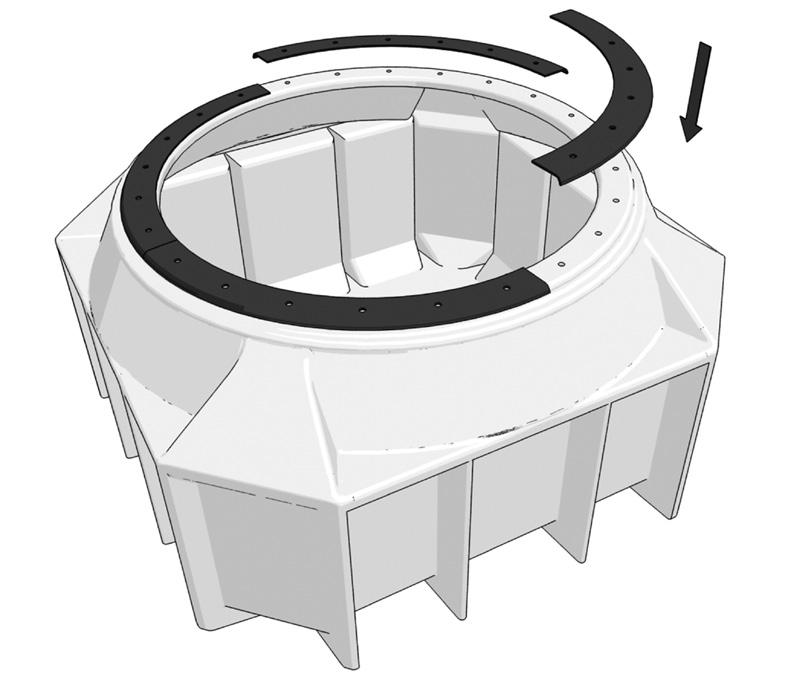

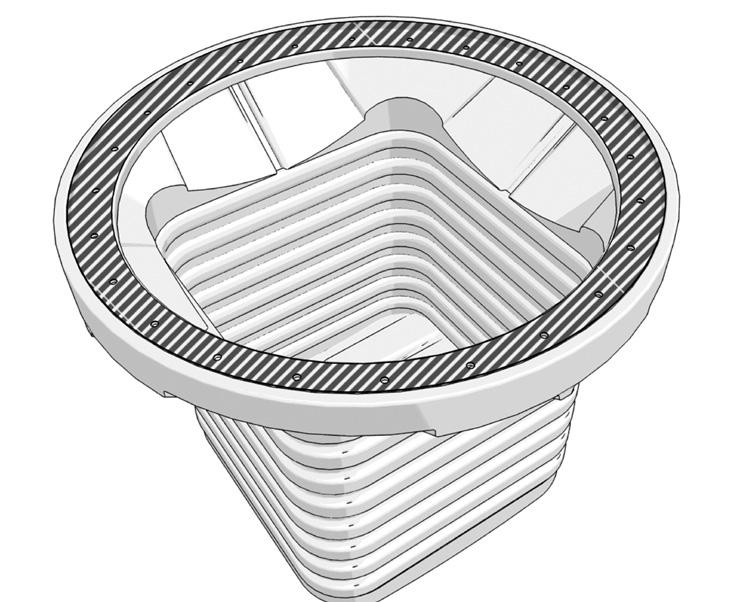

20 Montaż studni nazbiornikowej/komina zespajanego mechanicznie 1. Obciąć komin na wymaganą wysokość, używając żeber jako punktów odniesienia. 2. Oczyścić powierzchnie uszczelki bazy studni i komina, używając rozpuszczalnika czyszczącego (acetonu). 3. Nałożyć po kolei ćwiartki uszczelki na górę bazy studni otwory w uszczelce należy wyrównać z otworami w samej studni w celu zapewnienia najlepszego dopasowania. Wszystkie połączenia ćwiartek uszczelki muszą być zetknięte czołowo w celu zapewnienia wodoszczelności. 16

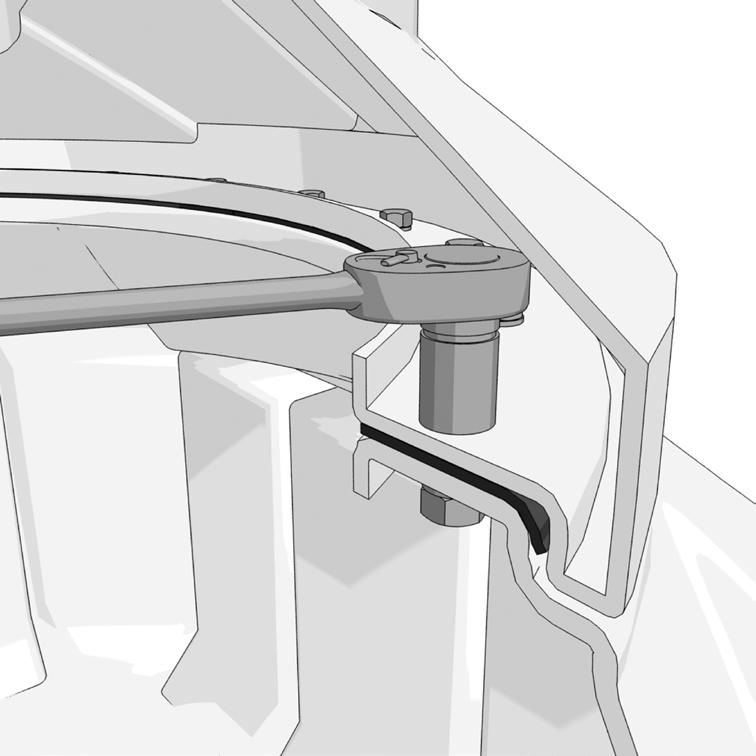

21 4. Umieścić komin na podstawie i wyrównać otwory na śruby. 5. Wstępnie przykręcić wszystkie śruby (dostarczone M 12 x 60) dookoła studni, a następnie w pełni je dokręcić. 17

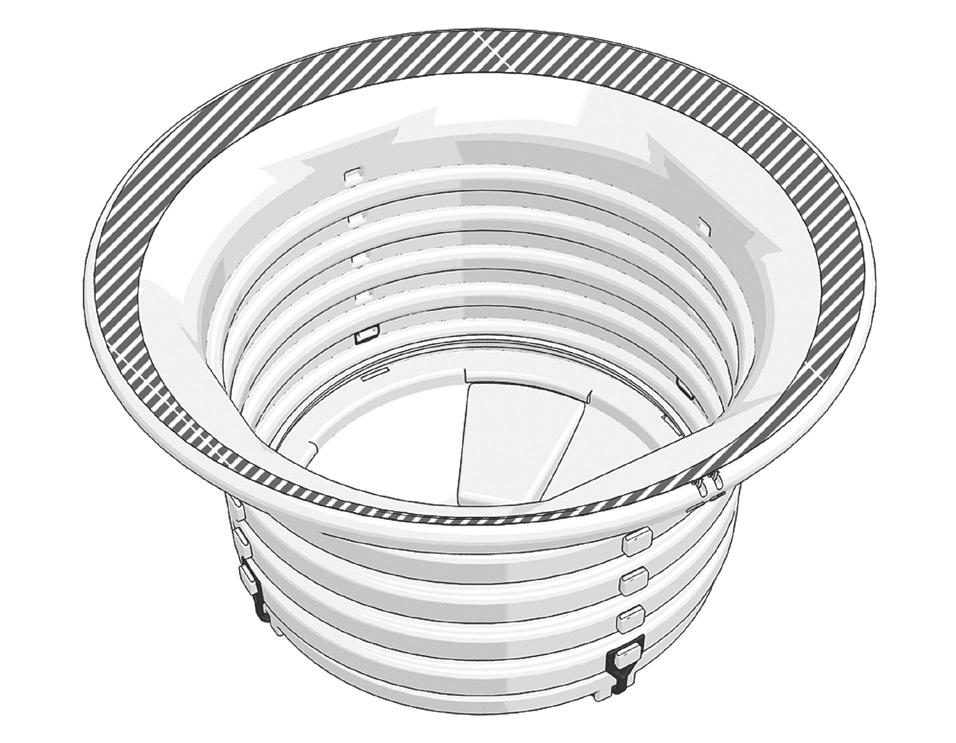

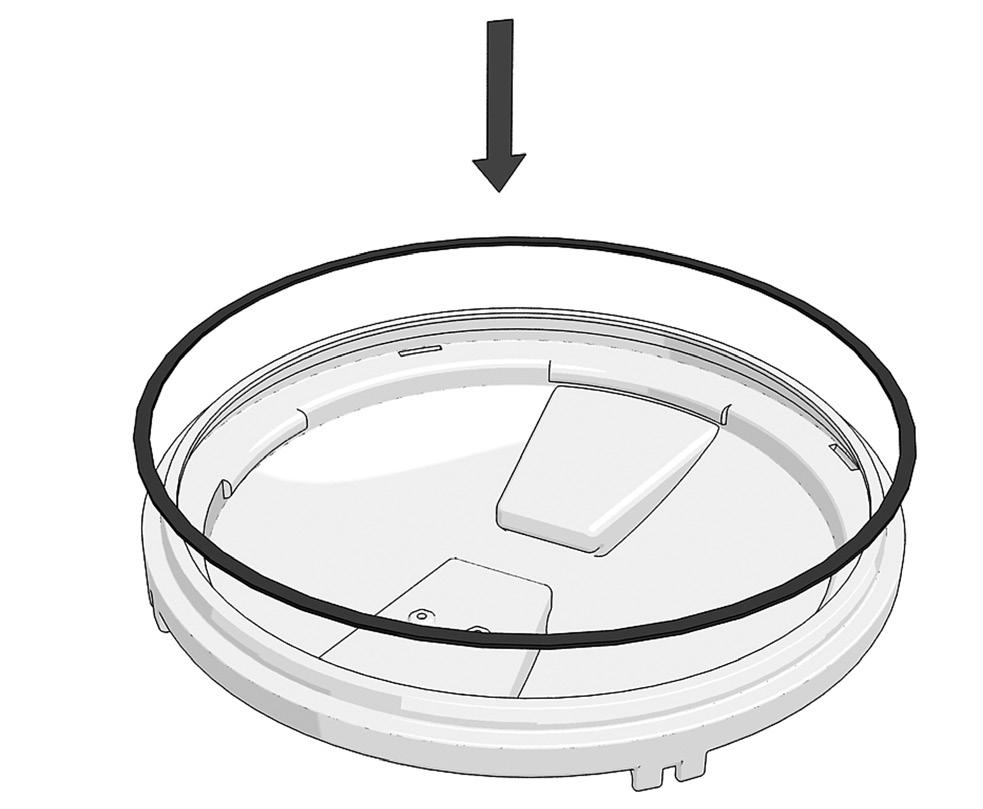

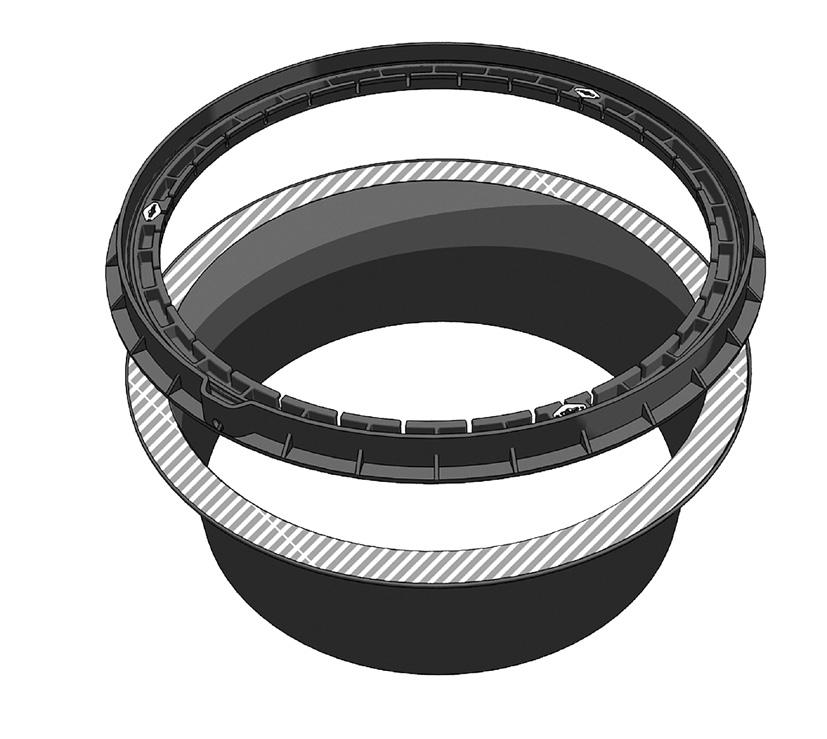

22 Montaż kompozytowej pokrywy dostępowej z fartuchem Wymagane części i materiały Numer części Opis Czasy utwardzania PCC90, PCC90-DIP PCC90-SK Soudaflex 40FC CM200PF Zestaw podstawowy Kompozytowa pokrywa Osłona z włókna szklanego Zalecany środek wiążący UPP należy zapoznać się z kartą charakterystyki substancji. Dwuskładnikowe szczeliwo poliuretanowe patrz karta charakterystyki substancji niebezpiecznej Element uszczelniający lub czysty piasek Rękawice nitrylowe, pistolet dozujący klej, papier ścierny o ziarnie 80/120, zatwierdzony rozpuszczalnik czyszczący. 24 godziny Czas obciążenia: 36 godzin 1. Zdjąć opakowanie zabezpieczające z pokrywy i umieścić ją na czystej, równej powierzchni. 2. Zdjąć pokrywę z ramy. 3. Przed przystąpieniem do montażu sprawdzić, czy rama i pokrywa nie uległy uszkodzeniom. 4. Oszlifować obszary, które będą spajane, i oczyścić je acetonem. Rama Obszar wiązania Obrzeże 5. Użyć zalecanego środka wiążącego UPP, aby przymocować ramę na obrzeżu i upewnić się, że rama ta znajduje się na środku i w obrębie obniżonego profilu obrzeża. 6. Przed przystąpieniem do dalszych prac poczekać na pełne spojenie obrzeża i ramy (patrz karta charakterystyki substancji niebezpiecznej). 7. Przygotować obszar do montażu pokrywy i umieścić obrzeże lub jego odpowiednik na górnej powierzchni zasypki, uwzględniając głębokość zakopania ramy i żądany poziom wykończonej powierzchni. 18

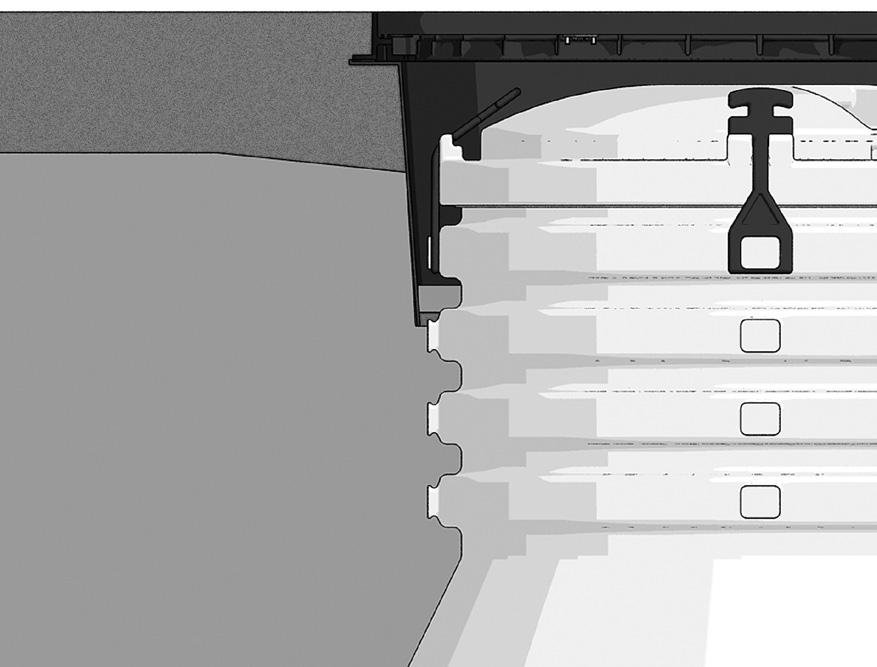

23 Zasypka wokół obszaru obrzeża Uszczelka Minimum 56 mm (2,2 cala) Zasypka 8. Zalecane jest zachowanie min. 56 mm (2,2 cala) prześwitu między dołem obrzeża i poziomą powierzchnią studni nazbiornikowej, aby umożliwić ruch zbiornika. 9. Zasypać dokoła obszar obrzeża, aby je unieruchomić. 10. Wysunąć małą rurkę z tworzywa sztucznego (dostarczona) wystarczająco, aby weszła w zasypkę i przymocować ją do otworu odpływowego w ramie za pomocą środka Soudaflex 40FC. 15º spadek od szczytu ramy do powierzchni podjazdu, ułatwiający odprowadzanie wody powierzchniowej Rura odwadniająca Ø 20 mm, łącząca się z rurociągiem odwadniającym biegnącym do separatora (oleju od wody) Beton zbrojony Nachylenie 1:100 w kierunku tylnej części pokrywy, ułatwiające odprowadzanie wody powierzchniowej Wylot 7,6 15,2 cm (3 6 cali) poniżej poziomu betonu 19
24 11. Umieścić piankowy element uszczelniający między obrzeżem a kominem studni na górnej powierzchni zasypki lub pokryć zasypkę warstwą dobrze zagęszczonego piasku. 2-składnikowy uszczelniacz poliuretanowy CM200PF (bezsmołowy) Wypełnienie piankowe lub zagęszczony piasek 12. Nałożyć dwuskładnikowe szczeliwo poliuretanowe. Poczekać zalecany czas na utwardzenie (patrz karta charakterystyki substancji niebezpiecznej). WAŻNE: Podczas montażu górnej dźwigni pokrywy (przymocowanej do uchwytu) upewnić się, że znajduje się ona powyżej uszczelnienia. Dźwignia nie może znajdować się poniżej głębokości pojedynczego obrzeża pokrywy dostępowej. Należy również sprawdzić, czy zasypka nie blokuje uchwytu lub czy nie utrudnia dostępu pracownikom serwisującym. 13. Końcowy poziom szczeliwa musi znajdować się poniżej najwyższych występów ustalających na rurze pionowej. 14. Przygotować pole serwisowe, montując w betonie C bazę końcową o grubości co najmniej 200 mm, aby uzyskać maksymalną możliwość obciążenia pokrywy EN124 C250. Beton: Minimum 200 mm (7,8 cala) 20
25 Element wieńczący Odprowadzanie wody z pokrywy można poprawić przez umieszczenie elementu wieńczącego pokrywy nieco powyżej poziomu wykończonej powierzchni. Poziom + miejsce na element wieńczący 11,2 13,4 cala ( mm) Zwykle wystarcza element wieńczący o grubości 5 10 mm i szerokości 300 mm (1/5 2/5 cala na długości 11 cali) wokół obwodu pokrywy. Po zakończeniu głównej części montażu pokrywę i ramę należy dokładnie wyczyścić w celu usunięcia nadmiaru betonu. Należy zwrócić szczególną uwagę na obszar wokół uszczelki i odpowiadającej mu powierzchni uszczelniającej pokrywy. Konserwacja Kompozytowe pokrywy dostępowe podlegają wymianie i są traktowane jako serwisowe części zamienne. Istniejącą uszczelkę można z łatwością wyjąć i wyczyścić kanał uszczelnienia z całej silikonowej masy uszczelniającej. Przed dopasowaniem nowej uszczelki należy ułożyć w rowku nieprzerwaną ścieżkę masy silikonowej, która pełni rolę wyściółki. 21
26 Rysunki przedstawiające montaż WAŻNE: W przypadku montażu pokrywy dostępowej powyżej poziomu gruntu, należy się upewnić, że obciążenie z pokrywy dostępowej lub konstrukcji wspierającej nie przenosi się na górną powierzchnię studni nazbiornikowej. Jak to zapewnić: Umieścić konstrukcję wspierającą poza obrysem studni nazbiornikowej. Upewnić się, że konstrukcja wspierająca jest przymocowana do otaczającej ją konstrukcji pola serwisowego. Upewnić się, że obciążenie fundamentu konstrukcji wspierającej rozkłada się na materiale zasypki, a nie na studni zbiornika. Upewnić się, że odległość rozdzielająca między fundamentem konstrukcji wspierającej i krawędzią studni zbiornika jest większa niż 300,0 mm (11,8 cala). Rysunek poglądowy montażu Materiał zasypki Należy zwrócić szczególną uwagę na obszar pod podstawą komory. Zakończenie szczytu zbiornika 22

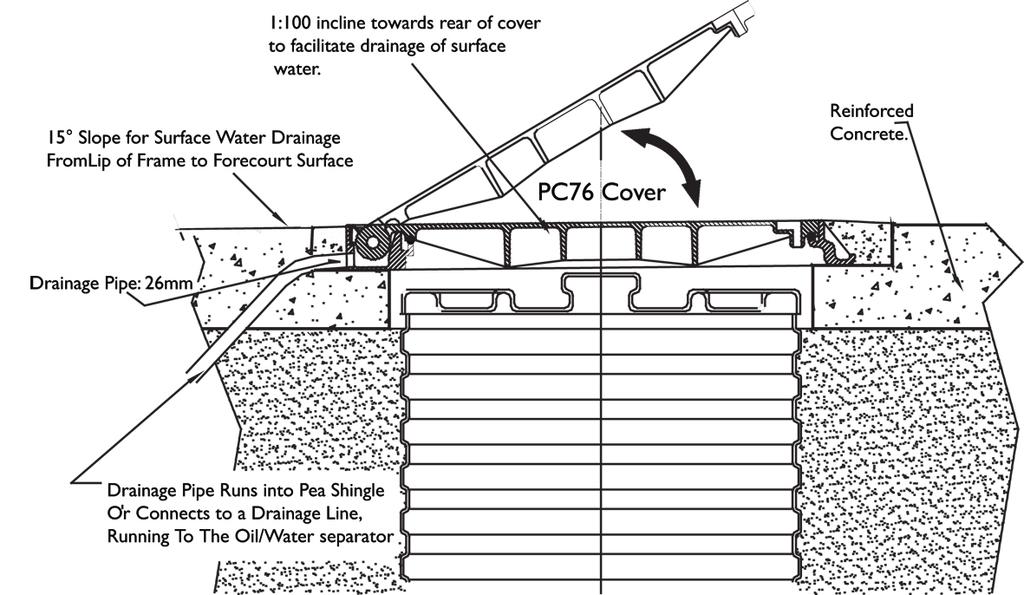

27 Rysunek poglądowy montażu pokrywy Nachylenie 1:100 w stronę tylnej części pokrywy ułatwia odprowadzanie wody powierzchniowej. 15 spadek w celu odprowadzania wody powierzchniowej ze szczytu ramy do pola serwisowego Pokrywa PC76 Beton zbrojony. Rura odwadniająca: 26 mm Rura odwadniająca prowadzi do złoża chłonnego (żwiru) lub jest połączona z przewodem odwadniającym prowadzącym do separatora substancji ropopochodnych. 23
28 Marka firmy Franklin^Fueling Systems PL r5
