1 Studzienka poddystrybutorowa z polietylenu UPP Montaż Dotyczy standardowych i żeberkowanych modeli studzienek DS2111, 4111, 3017, 4417, 3617 i 3915 Franklin Fueling Systems 3760 Marsh Rd. Madison, WI Stany Zjednoczone Tel.: Faks:

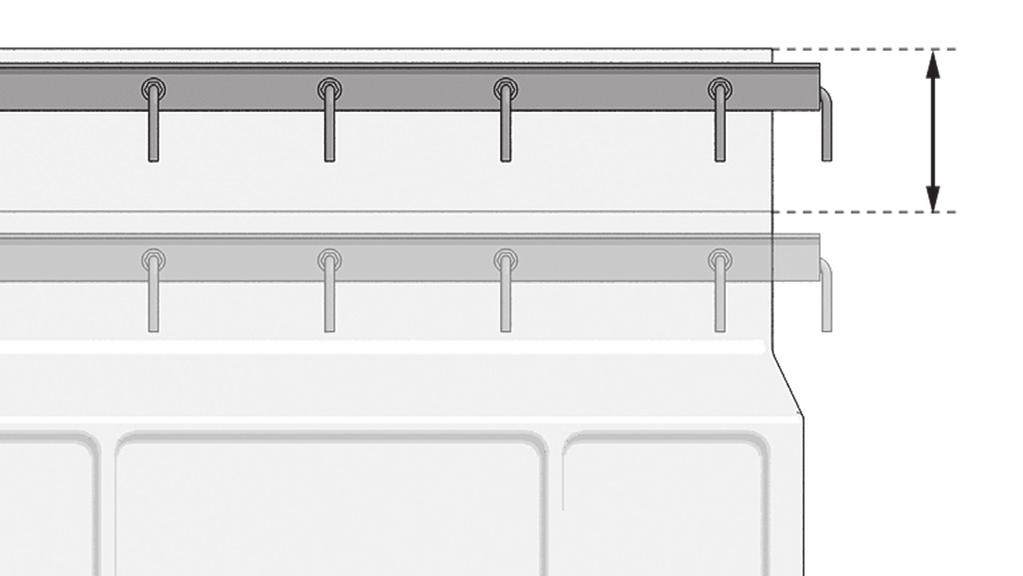

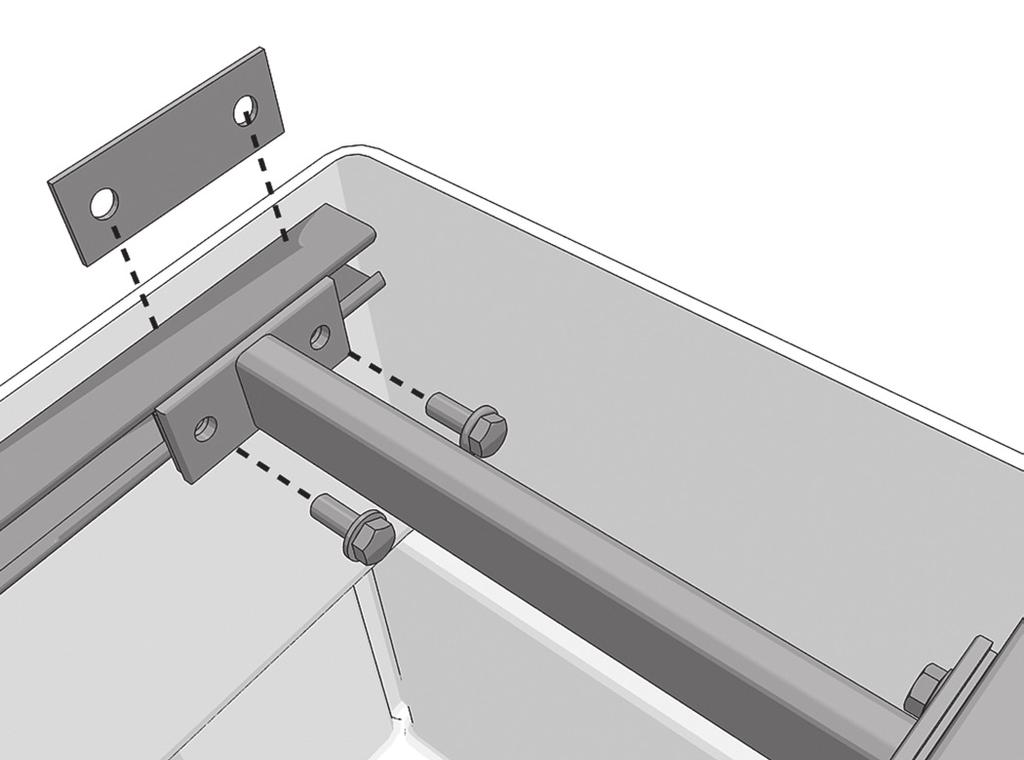

2 Przygotowanie studzienki poddystrybutorowej z polietylenu W razie potrzeby można obciąć komin studzienki, pozostawiając nad ramą króciec przeciwdeszczowy o wysokości 25 mm (1 cal) i przemieścić ramę montażową, wiercąc i przykręcając ją ponownie w nowej lokalizacji. Uwaga: Elektrooporowe uszczelnienia przejść UPP można zamontować przed posadowieniem studzienek poddystrybutorowych. Kolejność czynności montażowych studzienki jest dowolna. Zamontować belki stabilizujące Zamontować studzienkę poddystrybutorową Uwaga: Istnieją różne sposoby zamontowania studzienki. Poniżej opisano jedną z metod. 1. Górna część ramy montażowej studzienki musi leżeć w jednej płaszczyźnie z powierzchnią wykończonej wysepki. 1. Odkręcić śruby mocujące. Trzymając belkę stabilizującą w odpowiednim położeniu sprawdzić liczbę płyt dystansowych wymaganych z każdej strony. 2. Zamocować studzienkę za pomocą deski lub stalowego kątownika lub bezpośrednio do konstrukcji wysepki. W celu prawidłowego ustawienia najczęściej studzienki są umieszczane na betonie. 3. Zaznaczyć wloty rur dla rurociągów produktów i oparów dla odpowiedniego modelu dystrybutora. 4. Zaznaczyć odpowiednią wysokość w celu uzyskania prawidłowego spadku (normalnie 1 m na 100 m lub ¼ ⅛ cala na stopę) do podziemnego zbiornika magazynowego lub następnej studzienki dystrybucyjnej. 2. Umieścić płytki gwintowane w szynie montażowej w przybliżonych lokalizacjach po każdej stronie studzienki i obrócić płytki o 90. Zamontować belkę stabilizującą z jednej strony: Wprowadzić śruby do otworów w belce stabilizującej i w razie potrzeby do płyt dystansowych Zamontować wszystkie uszczelki wlotowe UPP zgodnie z odpowiednimi instrukcjami.

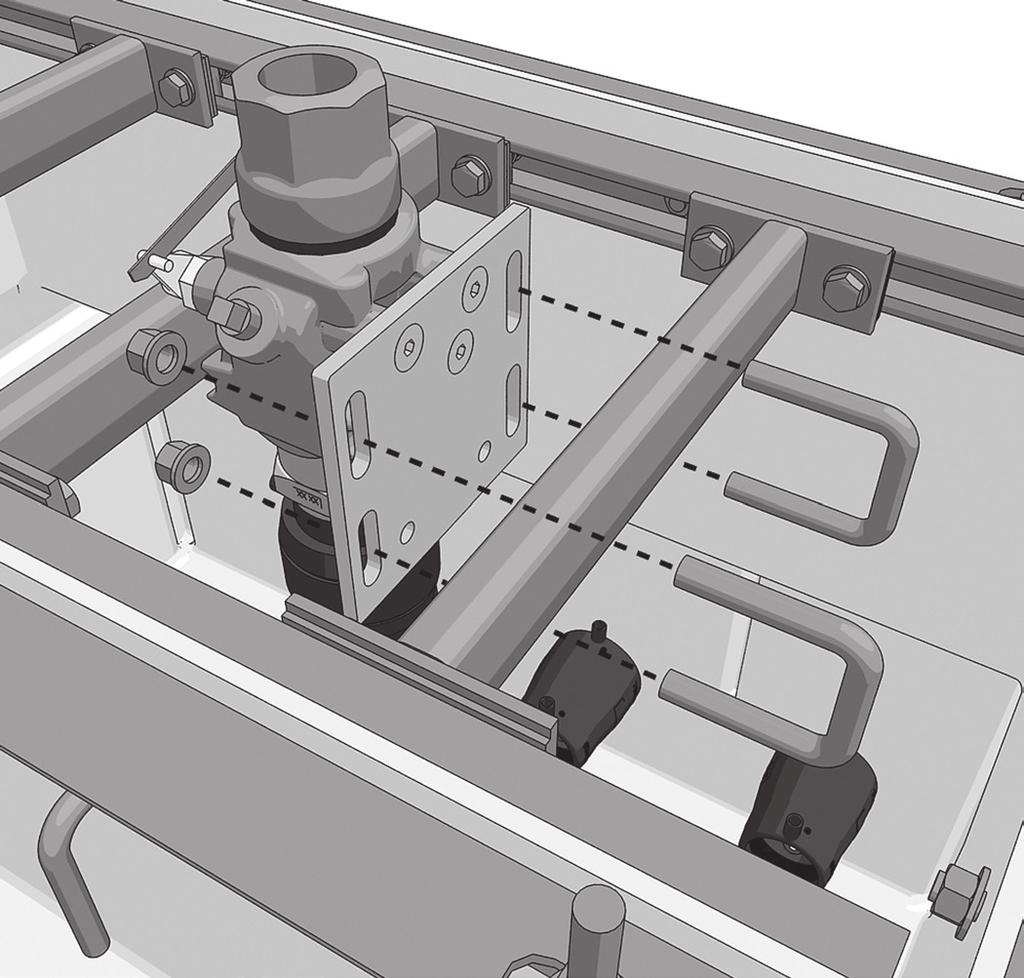

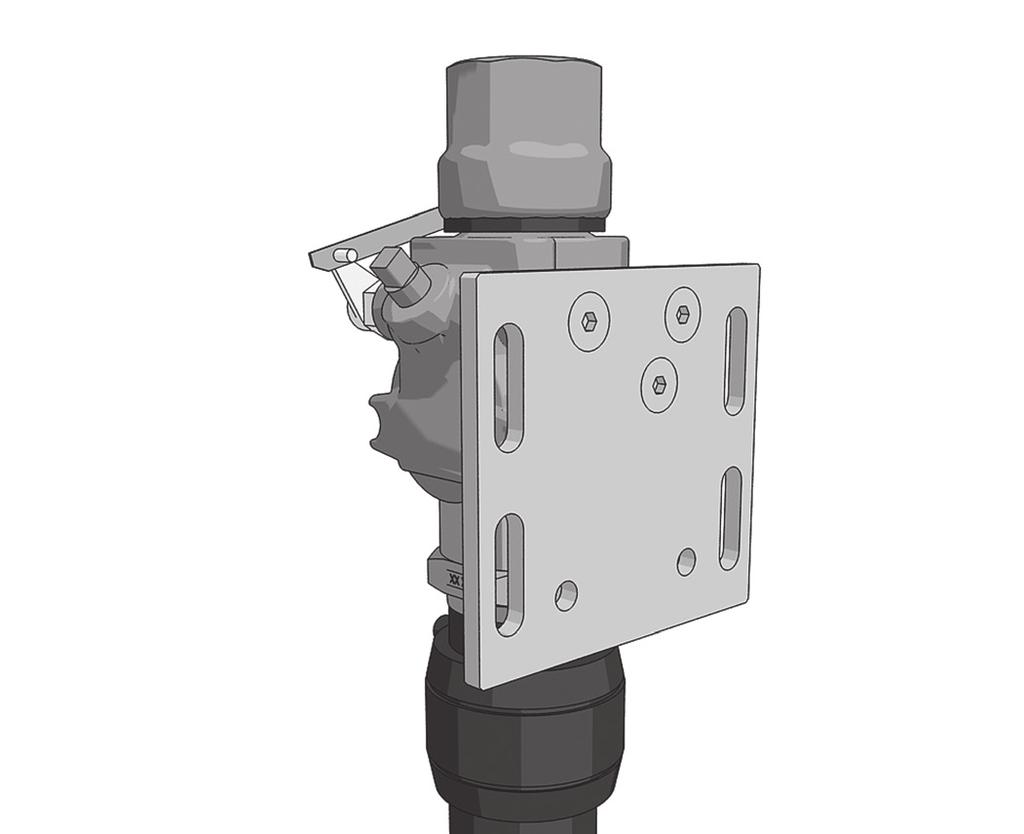

3 3. Wprowadzić zmontowany koniec stabilizatora do otworu gwintowanego płytki na studzience. Wyrównać nakrętki ze śrubami i włożyć je. Dokręcić ręcznie śruby. W razie potrzeby włożyć płyty dystansowe po przeciwnej stronie. Wprowadzić śruby do belki stabilizującej, płyt oraz płytki gwintowanej. Dokręcić ręcznie śruby. d lub Obliczyć odpowiednią długość komina na podstawie tabeli polietylenowych kominów. 4. Przymocować i skompletować całe wewnętrzne orurowanie studzienki (z zespołem zaworu odcinającego). Po prawidłowym ulokowaniu zaworów odcinających dokręcić całkowicie śruby. Montaż polietylenowego komina 1. Zamontować złączkę przejściową w zaworze odcinającym [awaryjnym zaworze zamykającym]. L S 2. Zamontować złączkę zgrzewaną, komin i płytę montażową na zespole zaworu odcinającego. 2. Zmierzyć długość zespołu zaworu odcinającego od płaszczyzny odcięcia do końca czopa przejściowego, L S. Tabela polietylenowych kominów 50 mm (2 cale) 63 mm (2,5 cala) mm [5 cali]) + 32 mm [1,25 cala]) mm [6 cali]) + 40 mm [1,6 cala]) d = głębokość uszczelki wlotowej od poziomu gruntu. L S = długość zespołu zaworu odcinającego. = długość polietylenowego komina wymagana dla układu trójnikowego. = długość polietylenowej rury pionowej wymagana dla układu kolankowego. 3. Zawiesić zespół zaworu odcinającego. Połączyć i zgrzać z odpowiednim orurowaniem. 3

4 Zakończenie montażu polietylenowej studzienki poddystrybutorowej 1. Dokręcić wszystkie śruby. Końcowe zasypywanie studzienek Akceptowalnymi zasypkami są: Żwir o dobrze zaokrąglonych ziarnach rozmiaru od 3 mm (1/8 cala) do 20 mm (3/4 cala). Pokruszona skała rozmiaru od 3 mm (1/8 cala) do 16 mm (5/8 cala). Czysty piasek płukany. Należy zwrócić szczególną uwagę, aby wystarczająca ilość zasypki znalazła się pod spodem komory, jeśli wystaje ona nad kołnierzem osłony. Uwaga: Materiał zasypki powinien zapewniać pełne podparcie rurociągów UPP. Nie może zawierać lodu lub mułu bądź torfu organicznego, które z upływem czasu znikną, powodując powstanie luk i możliwe przemieszczenia gruntu. Nie wolno stosować zagęszczarek mechanicznych, takich jak płyty wibrujące, ubijarki lub walce drogowe. Próby szczelności Próby szczelności muszą być wykonywane zgodnie z lokalnie obowiązującymi przepisami. Sprawdzić, czy zawory odcinające są w prawidłowym położeniu. Dokręcić wszystkie śruby zespołu stabilizującego w końcowych położeniach. Dokładne informacje dotyczące produktu zawierają instrukcje producentów zaworów odcinających. 2. Kanał kabli elektrycznych W niektórych ramach studzienek są wstępnie wywiercone trzy otwory, umożliwiające poprowadzenie kanału na zewnątrz studzienki, ale wewnątrz ramy. Sprawdzić, czy otwory są odpowiednio ustawione. W przypadku innych modeli studzienek należy zamontować uszczelnienia kanału, ponieważ w ramie nie są wstępnie wywiercone śruby. 3. Inspekcja/konserwacja Studzienki poddystrybutorowe UPP są zaprojektowane jako dodatkowe zabezpieczenie dystrybutorów i rurociągów lub połączeń. Studzienki należy regularnie kontrolować i sprawdzać pod kątem obecności produktów naftowych. Całą wykrytą ciecz należy szybko usunąć oraz prawidłowo zutylizować i rozwiązać przyczynę problemu. Długotrwała obecność produktów naftowych w studzienkach spowoduje utratę gwarancji firmy FFS obejmującej system UPP. Elastyczne kominy W przypadku stosowania elastycznych kominów należy je poprowadzić na wymaganą wysokość, aby uzyskać właściwy poziom rury do dystrybutora. Procedura próby wodnej 1. Wypełnić studzienkę wodą tak, aby jej poziom sięgał nieco powyżej połączenia z zaworem odcinającym. 2. Jeśli po godzinie nie będą występowały bąbelki lub wykrywalny spadek poziomu wody, należy uznać, że próba zakończyła się pomyślnie. Procedura próby ciśnieniowej 1. Zdemontować górną ramę i zamocować pokrywę testową. Sprawdzić, czy orurowanie jest odizolowane. Zespół do badania integralności systemów UPP Pokrywa testowa Wykonać próbę ciśnieniową studzienki (przedstawiono model z szerokim wylotem) 2. Użyć zespołu do badania integralności systemów UPP (VTU-115V lub VTU-230V). Przeprowadzić próbę ciśnieniową, aby sprawdzić szczelność i zakończyć montaż studzienki. Postępować zgodnie z instrukcjami prowadzącego próbę. 3. Zalecane ustawienie głębokości: 1 stopa maks. 4. Założyć ramę i zamontować zawory odcinające. 4

5 Tę stronę celowo pozostawiono pustą 5
