1 Table of Contents Table of Contents Elektryczna technika instalacyjna InsTrain wiring installation training system EGI 1 Praca projektowa "Zasilanie domu z rozdzielnia glówna" Lucas Nülle GmbH 1/12

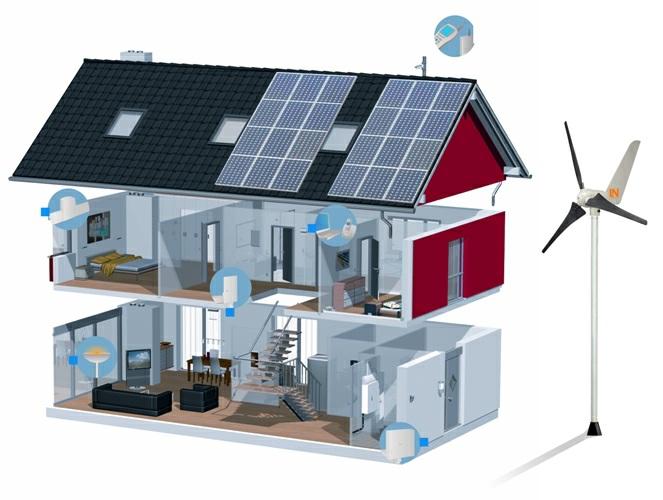

2 Elektryczna technika instalacyjna Training systems / trainers for electrical wiring/building management systems: Protective circuitry, protective measures, building mains feed, lighting and intercom systems Industrial wiring, intercoms, alarm systems, hazard alarms and access control KNX/EIB, LON Project work, technical practice, assembly practice systems, planning software InsTrain wiring installation training system Lucas Nülle GmbH 2/12

3 InsTrain wiring installation training system The InsTrain Multimedia Installation Lab is a computer-based training and experiment system designed for training and further education in installing electrical wiring. InsTrain has been developed jointly by the InsTrain Group, which includes the following members: Lucas-Nülle Bfe Oldenburg Hager-Tehalit Dehn&Söhne Gossen-Metrawatt Busch-Jaeger WAGO Rutenbeck Data Design System The InsTrain wiring installation training system is a unique, comprehensive experiment hardware system with an interface and multimedia training programs. It is conceived in such a way so as to integrate cognitive and handson training into an overall concept linking together theory and practice and thus allowing specific targeting of handling skills. A host of multimedia courses, starting from the basics and extending up to advanced topics, is available for schools, vocational colleges and training of engineers. Multimedia-based, animated training units lead through the theory and provide instructions for conducting experiments. This allows trainees to work unsupervised, although the system also allows teachers and training staff the freedom to intervene at any juncture according to the needs of students. The system s multimedia learning environment and the large proportion of independent learning ensure high levels of motivation in students and maximise their degree of success in learning the material to guarantee that topics are learned effectively and efficiently. Access to the multimedia courses along with the control of virtual instruments and fault simulation is provided by LabSoft, the system s open experimentation platform. The courses convey the theoretical background and allow for experiments to be performed using the appropriate hardware for the course. The hardware includes an intelligent interface with a USB port, which provides the capacity to make high-quality measurements when used in conjunction with the system s integrated virtual instruments. In addition, the progress of students can be checked by having them identify a variety of simulated faults or by means of knowledge tests. All results can be documented electronically. With the aid of the integrated fault simulation capability, students can be given various exercises in which they can use typical measuring equipment to trace faults and document their results. The interactive training and experiment software can be used by students to test their knowledge and it also provides feedback regarding the results of experiments. All experiments can be undertaken with the fault simulation switched on or off. By combining the various simulated faults, a large number of exercises can be devised. Lucas Nülle GmbH 3/12

4 Kursy LabSoft INSTRAIN W systemie InsTrain jest wiele trenerów systemów budynkowych, każdorazowo w pakiecie z kursem multimedialnym Wszystkie programy dydaktyczne działają w specjalnie przygotowanej przeglądarce LabSoft. Umożliwia ona wyświetlanie programów dydaktycznych i instrumentów wirtualnych oraz sterowanie i zarządzanie nimi. Kursy InsTrain umożliwiają nabycie kompetencji do działania poprzez przekazanie podstaw teoretycznych i wykonywanie licznych zadań pomiarowych, które przeprowadzane są na przygotowanych instalacjach. W tym celu trenażery systemów budynkowych połączone są z interfejsem pomiarowym i programem dydaktycznym. Za pomocą wirtualnych przyrządów pomiarowych i dodatkowo przy zastosowaniu przyrządów pomiarowych stosowanych w komercyjnej technice instalacyjnej możliwa jest analiza instalacji i zapisywanie wyników pomiaru bezpośrednio w programie dydaktycznym. Sprzęt: trenażery systemów budynkowych z przygotowanymi grupami funkcyjnymi i instalacjami do wykonywania postawionych w kursie zadań pomiarowych, jak również do swobodnego eksperymentowania. punkty pomiarowe swobodnie dostępne poprzez gniazda 4 mm systematyczne wyszukiwanie usterek, symulacja usterek za pomocą przekaźników i złącza USB (chronione hasłem) typowe układy połączeń w celu zapewnienia wysokiego odniesienia do praktyki Oprogramowanie: interaktywne, bazujące na języku HTML kursy multimedialne do przekazywania wiedzy teoretycznej i umiejętności praktycznych teoria, instrukcje wykonywania doświadczeń, ocena wyników doświadczeń, wyszukiwanie błędów, pytania do autotestu i rozwiązania wzorcowe animacje, grafiki i ilustracje w celu objaśnienia teorii i doświadczeń możliwość edycji wszystkich kursów za pomocą edytora języka HTML przeglądarka LabSoft z paskiem menu, oknem nawigacyjnym i oknem do wyświetlania oraz przeprowadzania wszystkich kursów udostępnienie instrumentów wirtualnych (VI), które wykorzystywane są do pomiarów w czasie rzeczywistym i wytwarzania sygnałów wyjściowych swobodna nawigacja do dowolnych pozycji w obrębie kursu, jak również pomiędzy kursami dokumentacja związana z użytkownikiem, ocena i zapis wyników pomiarowych zarządzanie kursami, użytkownikami i grupami użytkowników opcjonalne włączenie oprogramowania do planowania, edytora kursu itd. do paska menu możliwe dołączenie i wyświetlanie własnych kursów Lucas Nülle GmbH 4/12

5 EGI 1 Praca projektowa "Zasilanie domu z rozdzielnia glówna" Lucas Nülle GmbH 5/12

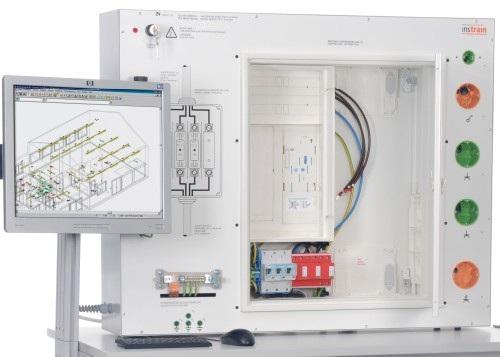

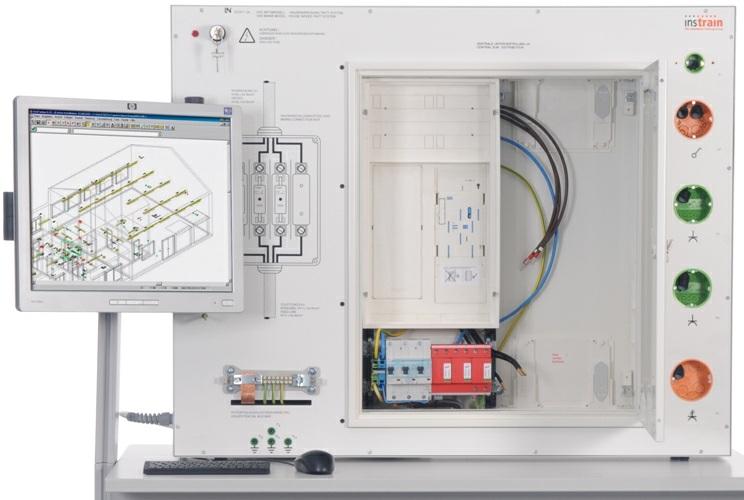

6 EGI 1 Praca projektowa "Zasilanie domu z rozdzielnią główną" Ta praca projektowa służy utrwaleniu umiejętności rzemieślniczych, planowania przebiegu pracy i materiałów oraz kontroli dokumentacji kompletnych projektów. Na przygotowanym modelu odbywa się szkolenie w bezpiecznym obchodzeniu się z typowymi materiałami i narzędziami. Cele dydaktyczne są pogrupowane w następujący sposób: Projekt dydaktyczny, przegląd ogólny Zasilanie w energię, rozdział energii Instalacja głównego zasilania Stosowanie środków ochronnych przeciw porażeniu prądem Systemy sieci Instalacja połączeń podtynkowych (lampy i gniazda) Zwarcie, zwarcie z kadłubem, zwarcie do ziemi Kontrola instalacji elektrycznej według obowiązujących norm Kontrola systemów TN Kontrola wyłączników różnicowo-prądowych Pomiar izolacji, pomiar uziemienia, pomiar rezystancji pętli Sprawdzenie pola wirowego, pomiar przewodu ochronnego, pomiar wyrównania potencjałów Ochrona odgromowa i przepięciowa Dokumentacja, protokół przekazania i kontroli Wyposazenie, w którego sklad wchodza: Wyposażenie, w którego skład wchodzą: Pos. nazwa produktu Bestell-Nr. Anz. 1 VDE Trenażer techniki budynkowej: projekt dydaktyczny "Przyłącze domowe, podrozdzielnia" SE2671-3A 1 Trenażer systemów budynkowych służy do przekazania wiedzy teoretycznej i praktycznych umiejętności w zakresie techniki instalacyjnej. Jako kompaktowy, przewoźny system szkoleniowy nadaje się on bardzo dobrze do specjalistycznych, praktycznych prac projektowych. Treści Planowanie i budowa zasilania domowego Wykonanie zlecenia klienta Określenie przebiegu pracy przy instalacji rozdzielni głównej Zapoznanie się z różnymi komponentami zasilania domowego Lucas Nülle GmbH 6/12

7 Zastosowanie i przestrzeganie norm, dyrektyw i technicznych warunków przyłączeniowych Montaż i okablowanie różnych komponentów oraz opanowanie umiejętności rzemieślniczych podczas pracy z oryginalnymi częściami Pomiar i kontrola wykonanej instalacji Sporządzanie protokołów kontrolnych zgodnie z DIN / VDE Zakres dostawy Urządzenie podstawowe z przyłączem domowym Szafka licznika i puszki do ścian z płyt g-k i o podobnej konstrukcji Wyłącznik różnicowo-prądowy, 4-biegunowy Kombinowany moduł ochrony odgromowej (ochrona B, ochrona C) Okablowanie Oprogramowanie do planowania Elektroniczny licznik zużycia energii 4 ochronne wyłączniki nadmiarowo-prądowe Selektywny wyłącznik nadmiarowo-prądowy Instrukcja montażu Dane techniczne Zasilanie 400 V CEE Włączane wyłącznikiem z kluczem Wstępnie zainstalowana szafka licznika Instalacja obwodów prądowych podtynkowe, w rurkach Wymiary: 1000 x 800 x 220 mm (szer. x wys. x głęb.) Lucas Nülle GmbH 7/12

8 Dodatkowo warte polecenia: Pos. nazwa produktu Bestell-Nr. Anz. 2 Wireless LAN USB device server LM USB device server for connecting USB equipment to a network via a WLAN or LAN link. Instead of connecting directly via a local USB port, communication between the computer and the training system is handled by the USB device server via WLAN or LAN connection. Technical data: Includes: Device Interfaces: 2 x USB 2.0 Hi-Speed Port (using an optional USB hub, a max. of 15 USB connections are possible) Network Interfaces: LAN / WLAN: 10, 100, 1000 Mbps (autodetect) / IEEE a/b/g/n, up to 300 Mbit Built-in antenna (2T2R) for WLAN WLAN: Ad-hoc- or infrastructure mode Supported wireless security: WEP(64/128), WPA- PSK(TKIP/AES), WPA2-PSK(AES) Configuration via setup program or web-interface Supported Operating Systems: Windows 8/7/Vista/XP, Server 2008/2003 Dimensions main unit: B: 126,4 mm D: 71,5 mm H: 24,2 mm ( ±2 mm) Weight: 105 g Main unit Wide-range power supply, V, 50/60Hz Patch lead for configuration CD-ROM with configuration and operating software, instruction manual Expanded instruction manual with configuration examples Lucas Nülle GmbH 8/12

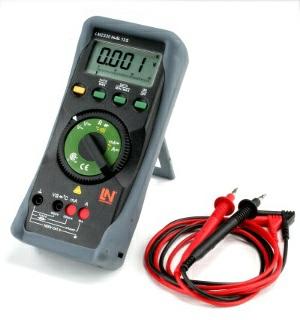

9 3 Cyfrowy miernik uniwersalny Multi 13S LM Uniwersalny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 3 ¾-pozycyjny multimetr, rozdzielczość: ±3.100 cyfr kategoria pomiarowa CATII V podłączenie do systemu UniTrain za pomocą interfejsu podczerwieni (IrDa) zakresy pomiarowe napięcia i prądu: 30 mv V DC, 3 V V AC; 3 ma - 16 A DC; 30 ma - 10 A AC zakresy pomiarowe rezystancji: 30 Ω 30 MΩ zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 test ciągłości przewodów i test diod automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V wyświetlacz z paskiem graficznym i podświetleniem tła zakres dostawy: gumowe etui, kable pomiarowe, zapasowy bezpiecznik, bateria 9 V, certyfikat kalibracji Lucas Nülle GmbH 9/12

10 Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 4 Mobilne stanowisko doświadczalne InsTrain/CarTrain, SybaPro, 1010x1350x700mm ST7200-3K 1 Mobilny wózek doświadczalny został skonstruowany specjalnie z myślą o umieszczeniu w nim systemów InsTrain i CarTrain. Czy to podczas lekcji przed klasą, czy też w trakcie praktycznych ćwiczeń uczniów, na stanowisku doświadczalnym InsTrain można bezpiecznie i przejrzyście zbudować wszystkie systemy InsTrain. Uczniowie mają do dyspozycji nowoczesne, odpowiednie do kształcenia na wysokim poziomie stanowisko robocze z powierzchnią roboczą i dostępem do multimediów. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Profil aluminiowy z wbudowanymi rowkami do mocowania różnych elementów 4 skrętne podwójne rolki, z tego 2 z hamulcem Płyta stołu 1005 x 30 x 700 mm (szer. x wys. x głęb.) Płyty z wielowarstwowej płyty wiórowej z drobnych wiórów o dużej gęstości zgodnej z DIN EN 438-1; kolor jasnoszary, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL 7047 Okładzina i obrzeże nie zawierają PCW. Zamontowana od dołu, odłączana listwa z 5 gniazdami Płyta stołu na wysokości 830 mm Wymiary: 1010 x 1350 x 700 mm (szer. x wys. x głęb.) Lucas Nülle GmbH 10/12

11 5 Podwieszona szafka, 4 szuflady, szuflada na akcesoria, centralny zamek ST8007-1A 1 1 szuflada na akcesoria 1 szuflada o wysokości 2 U 2 szuflady o wysokości 4 U Szerokość użyteczna 330 mm, głębokość użyteczna 480 mm Zamek centralny Metalowa szuflada, dookoła rząd rowków do wtykania Korpus z wielowarstwowej płyty wiórowej z drobnych wiórów o dużej gęstości, grubość 19 mm, z obustronną okładziną z tworzywa sztucznego o klasie jakości E1 Wymiary: 430 x 580 x 590 mm (szer. x głęb. x wys.) 6 Uchwyt PC do stanowiska doświadczalnego SybaPro, z regulacją wysokości i szerokości ST7200-5A 1 Uchwyt PC do stołów laboratoryjnych z serii SybaPRO, z perforowanej blachy stalowej o grubości 1,5 mm, do montażu na profilu aluminiowym. Zmienna wysokość montażu Regulowana szerokość ( mm) Montaż po prawej lub po lewej stronie W zestawie materiały montażowe (4 śruby, 4 wpusty przesuwane) Odporna na kwasy powłoka z żywicy epoksydowej nanoszonej proszkowo o grubości ok. 80 µm, kolor RAL 7047 Lucas Nülle GmbH 11/12

12 7 Uchwyt do płaskiego monitora do 5 kg do zamocowania na profilu aluminiowym, VESA 75/100 ST8010-4L 1 Obrotowy uchwyt monitora do montażu na profilu aluminiowym systemu SybaPRO. Umożliwia optymalne ustawienie monitora do pracy bez zmęczenia i do doświadczeń. Składane ramię z dwuczęściowym przegubem Szybkozłącze do bezstopniowej regulacji wysokości na tłoczonym profilu aluminiowym Mocowanie VESA 7,5 x 7,5 cm łącznie z adapterem VESA 75 (7,5 x 7,5) na VESA 100 (10 x 10) 2 mocowania kabli Sanki nośne, obciążalne do 12 kg Ramię składane, obciążalne do 5 kg Monitor TFT można obrócić równolegle do krawędzi stołu Odstęp regulowany bezstopniowo od 105 do 480 mm 8 Wall or aluminium-profile mounting cable storage for 48 cables ST8003-8E 1 Mieści ok. 48 bezpiecznych przewodów pomiarowych. Nadaje się do montażu na ścianie lub na profilu aluminiowym. 9 Pokrowiec na stanowisko ST8010-9X 1 Pokrowiec dla wózków do doświadczeń CarTrain/InsTrain Do ochrony sprzętu przed kurzem i wilgocią Do trzymania sprzętu poza zasięgiem wzroku Kolor: matowy ciemnoszary z nadrukowanym pomarańczowym logo LN) Materiał: nylonowa tkanina z poliuretanową powłoką Wysoce odporny na rozdzieranie, impregnowany, aby był wodoodporny i mógł być prany Lucas Nülle GmbH 12/12

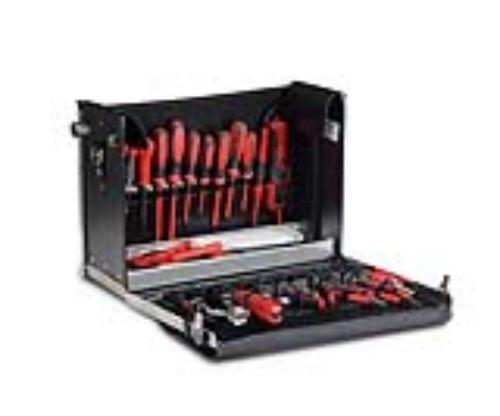

13 10 Walizka narzędziowa 'elektrotechnika SE2670-4B 1 Walizka skórzana z kieszenią na dokumenty i paskiem na ramię, z zawartością dobraną pod kątem potrzeb uczniów Krawędzie są wzmocnione aluminiowymi kątownikami, zaś na dnie znajduje się stabilna wanna z ocynkowanej blachy. Przednia i tylna strona walizki rozkłada się oddzielnie. Walizka jest zamykana na zamki. W walizce znajdują się następujące narzędzia: 1 szczypce telefoniczne, proste 1 kombinerki 1 szczypce do cięcia drutu 1 szczypce do usuwania izolacji 2 wkrętaki warsztatowe 2 wkrętaki krzyżowe 4 wkrętaki do instalacji elektrycznych 1 próbnik napięcia VDE 1 nóż do kabli 1 nóż do kabli Jokari 1 piłka kieszonkowa PUK 1 przecinak elektrotechniczny 1 przecinak do betonu 1 młotek ślusarski 1 pobijak ręczny 1 szpachelka malarska 1 pojemnik do gipsu 1 pędzel Wymiary: 440 x 240 x 340 mm (dł. x szer. x wys.) Masa: 5,0 kg Lucas Nülle GmbH 13/12
