WALCOWO-ŚLIMAKOWE SERIA DS
|
|
|
- Alina Góra
- 6 lat temu
- Przeglądów:
Transkrypt
1 Przekładnie, Motoreduktory, Silniki Elektryczne KATALOG PRZ PRZEKŁADNIE ADNI WALCOWO-ŚLIMAKOWE SERIA DS
2
3 PRZEKŁADNIE WALCOWO ŚLIMAKOWE SERIA DS 2 Wstęp Introduction Budowa przekładni Construction scheme Waga przekładni Gearbox weight Wersje przekładni serii DS Versions of the DF series drives Smarowanie i pozycje pracy Lubrication and mounting positions 4 SPIS TREŚCI Dobór przekładni Gearbox selection 9 30 Wymiary Dimensions 1

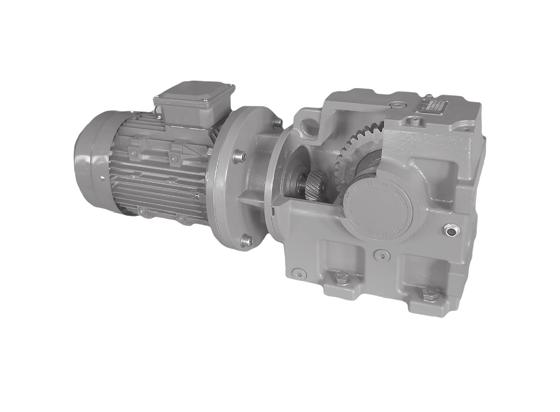

4 1 Wstęp Introduction Przekładnie walcowo ślimakowe DUAL System dzięki zastosowaniu jednolitego korpusu oraz trzech stopni przełożenia, charakteryzują się niezwykle cichą pracą i wysoką sprawnością sięgającą 95%. Dzięki możliwości przenoszenia momentu obrotowego sięgającego 19000Nm i obrotach wyjściowych od 1,10 do 380 obr/min, nasze przekładnie znajdują szerokie zastosowanie w budowie wciągarek, podajników, mocno obciążonych taśm produkcyjnych, suwnic, pras, i wielu innych urządzeń przenoszących bardzo duże siły. Thanks to solid body and three stages of reduction, DUAL System`s helical-worm geto transfer torque up to 19000Nm and output speed from 1,10 to 380 RPM, our gearboxes are widely used in construction of winches, feeders, heavy loaded transmission belts, gantry cranes, and any constructions that transfer very heavy loads. WSTĘP Solid body Szeroka gama wielkości Wide range of sizes Szeroki wybór kołnierzy przyłączeniowych Wide selection of IEC input Szeroki wybór elementów zdawczych Wide selection of output accesories Trzy stopnie przełożenia Three stage reduction 2
5 2 Budowa przekładni DS DS construction scheme Korpus Body Pokrywa Cover Uszczelniacz Seal Wał zdawczy Output shaft 5 Uszczelniacz Seal Kołnierz zdawczy Ślimacznica Worm gear Ślimak Worm gear Łożysko Bearing Łożysko Bearing Pierścień segera Seger ring Pierścień segera Seger ring Pierścień segera Seger ring Śruba Ścrew Koło zębate Gear 3 Waga przekładni Weight WAGA PRZEKŁADNI W KILOGRAMACH GEARBOX WEIGHT IN KG Dystans Spacer Klin Key Odpowietrznik Breather Klin Key Wałek atakujacy 20 Input shaft BUDOWA PRZEKŁADNI Typ DS30 DS40 DS50 DS60 DS70 DS80 DS90 waga 7, , UWAGA: Waga w tabeli nie uwzględnia oleju. Jeżeli przekładnia zawiera wał wejściowy, należy doliczyć10% wagi. 3
6 4 Wersje przekładni serii DS Versions of the DS series gearboxes DS DSA Przekładnia walcowo ślimakowa z wałem zdawczym. Helical-worm gearbox with output shaft. Przekładnia walcowo ślimakowa z tuleją zdawczą Helical-worm gearbox with hollow output shaft. DSF DSAF WERSJE PRZEKŁADNI DS Przekładnia walcowo ślimakowa z wałem zdawczym i mocowaniem kołnierzowym. Helical worm gearbox with output shaft DSAT Przekładnia walcowo ślimakowa z tuleją zdawczą i mocowaniem kołnierzowym. Helical worm gearbox with hollow output SMAROWANIE Przekładnia walcowo ślimakowa z tuleją zdawczą i ramieniem reakcyjnym. Helical worm gearbox with hollow output shaft and torque arm. 4
7 6 Smarowanie Lubrication Standardowo przekładnie DS dostarczane są do klienta napełnione olejem, którego typy oraz zamienniki wyszczególniono w tabeli poniżej. with oil by default. Oli types and replacements can be found in the table below. STOSOWANE OLEJE ORAZ ICH ZAMIENNIKI USED LUBRICANTS AND REPLACEMENTS TYP OLEJU OIL TYPE Olej syntetyczny / Syntetic oil Olej mineralny / Mineral oil TEMP. PRACY WORK TEMP. -25*C ~ 50*C -5*C ~ 40*C ISO VG320 VG460 AGIP TELIUM BLASIA 460 SHELL OMALA 320 OMALA 460 ESSO S220 SPARTAN EP460 MOBIL MOBIL GEAR 320 MOBIL GEAR 634 CASTROL ALPHASYN PG320 ALPHA MAX 460 BP ENERGOL SG-XP320 ENERGOL SG-XP460 Wszystkie przekładnie serii DS są dostarczane wraz z korkiem odpowietrzającym (1), oraz kontrolką oleju (2). Zaleca się ich zamontowanie zgodnie z wybraną pozycją pracy (str. 9) przed uruchomieniem przekładni All of the DS shipped with breathing plug (1) and oil check plug (2). We recommend instalation of the plugs according to choosen mounting position (p. 9), before starting the gearbox. SMAROWANIE Po wybraniu pozycji pracy (strona 9), Korek odpowietrzający (1) oraz oczko poziomu oleju (2) należy zamontować w miejscu zaznaczonym na rysunku. After mounting position has been chosen, breathing plug (1) and oil check plug (2) has to be installed according to the mounting scheme on p.9 Oczko poziomu oleju Korek odpowietrzający Korek spustowy oleju 5
8 ILOŚĆ OLEJU POTRZEBNA DO PRACY W ODPOWIEDNIEJ POZYCJI ( W LITRACH) AMOUNT OF OIL REQUIED TO OPERATE IN SPECIFIC MOUNTING POSITION Wielkość przekładni: DS30 DS40 DS50 DS60 DS70 DS80 DS90 M1, MF5 1,10L 1,50L 3,00L 3,00L 6,50L 11,5L 15L M2, MF3 1,30L 2,10L 3,90L 4,00L 7,50L 13,5L 17,5L M3, MF6 1,20L 2,00L 3,20L 3,00L 12,0L 12,0L 14L M4, MF1 1,40L 2,00L 3,90L 3,50L 8,20L 14,5L 17,5L M5, MF4 0,80L 1,20L 2,20L 2,00L 4,50L 12,0L 12,0L M6, MF2 1,10L 1,70L 2,60L 2,90L 5,20L 10,5L 14L Gearbox size: POZYCJA PRACY POZYCJE PRACY MOUNTING POSITION 6
9 7 Kołnierz zdawczy IEC DŁUGOŚĆ KOŁNIERZA ZDAWCZEGO IEC (L2) IEC OUTPUT FLANGE SIZE (L2) WIELKOŚĆ SILNIKA / MOTOR SIZE DS30 61,5 61, WIELKOŚĆ PRZEKŁADNI DS40 61,5 61, DS50 61,5 61, DS ,5 74,5 90,5 90, DS ,5 74,5 82,5 82, DS ,5 68,5 78,5 78, ,5 147,5 DS ,5 63,5 72,5 72, ,5 142,5 8 Dobór przekładni Gearbox selection Dobór przekładni należy rozpocząć od określenia wymaganego współczynnika pracy (fb), określającego stosunek momentu obrotowego przenoszonego przez przekładnię do maksymalnego obciążenia określonego przez producenta. Wymagany Współczynnik fb należy określić wg poniższych tabel: Rodzaj obciążenia Motoreduktora: Type of encumbrance of gearmotor: stałe constant nieznaczne obciążenia moderate shock znaczne obciążenia heavy shock Gearbox selection should be started with determining required service factor (fb), that specify proportion between torque manufacturer. Requied fb factor DLA LICZBY URUCHOMIEŃ NA GODZINĘ MNIEJSZEJ OD 10 LESS THAN 10 STARTS PER HOUR Czas pracy na dobę (w godzinach): work hours per day: <2 2~8 8~16 fb=0,8 fb=1 fb=1,25 fb=1 fb=1,25 fb=1,5 fb=1,25 fb=1,5 fb=1,75 DOBÓR PRZEKŁADNI Rodzaj obciążenia Motoreduktora: Type of encumbrance of gearmotor: stałe constant nieznaczne obciążenia moderate shock znaczne obciążenia heavy shock DLA LICZBY URUCHOMIEŃ NA GODZINĘ MNIEJSZEJ OD 10 LESS THAN 10 STARTS PER HOUR Czas pracy na dobę (w godzinach): work hours per day: <2 2~8 8~16 fb=1 fb=1,25 fb=1,75 fb=1,5 fb=1,75 fb=2 fb=1,75 fb=2 fb=2,25 Znając wymagany współczynnik pracy (fb) i moc napędu (T2) wyrażoną w Nm, można przystapić do wyboru motoreduktora z tabel znajdujących się na następnych stronach. When requied service factor and Gearbox power (T2) are known, the gearmotor can be selected from tables on the following pages. 9
10 0,18kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS80 DR50 DSA90 DR50 DSF80 DR50 DSAF80 DR50 DS70 DR30 DSA70 DR30 DSF70 DR30 DSAF70 DR30 TABELE DOBORU PRZEKŁADNI DS60 DR30 DSA60 DR30 DSF60 DR30 DSAF60 DR30 DS50 DR10 DSA50 DR10 DSF50 DR10 DSAF50 DR10 DS40 DR10 DSA40 DR10 DSF40 DR10 DSAF40 DR10 DS60 DSA60 DSF60 DSAF60 DS50 DSA50 DSF50 DSAF50 DS50 DSA50 DSF50 DSAF50 DS40 DSA40 DSF40 DSAF40 8
11 0,18kW-0,25kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 40 DSA 40 DSF 40 DSAF 40 DS 30 DSA 30 DSF 30 DSAF 30 TABELE DOBORU PRZEKŁADNI DS 80 DSA 80 DSF 80 DSAF 80 DR50 DR50 DR50 DR50 9
12 0,25kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 70 DSA 70 DSF 70 DSAF 70 DR30 DR30 DR30 DR30 DS 60 DSA 60 DSF 60 DSAF 60 DR30 DR30 DR30 DR30 TABELE DOBORU PRZEKŁADNI DS 50 DSA 50 DSF 50 DSAF 50 DS 60 DSA 60 DSF 60 DSAF 60 DS 60 DSA 60 DSF 60 DSAF 60 DS 60 DSA 60 DSF 60 DSAF 60 DS 50 DSA 50 DSF 50 DSAF 50 DS 50 DSA 50 DSF 50 DSAF 50 DR10 DR10 DR10 DR DS 40 DSA 40 DSF 40 DSAF 40
13 0,25KW-0,37kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 40 DSA 40 DSF 40 DSAF 40 DS 30 DSA 30 DSF 30 DSAF 30 TABELE DOBORU PRZEKŁADNI DS 80 DSA 80 DSF 80 DSAF 80 DR50 DR50 DR50 DR50 DS 70 DSA 70 DSF 70 DSAF 70 DR30 DR30 DR30 DR
14 0,37kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 60 DSA 60 DSF 60 DSAF 60 DS 80 DSA 80 DSF 80 DSAF 80 DS 70 DSA 70 DSF 70 DSAF 70 DR30 DR30 DR30 DR30 TABELE DOBORU PRZEKŁADNI DS 70 DSA 70 DSF 70 DSAF 70 DS 60 DSA 60 DSF 60 DSAF 60 DS 60 DSA 60 DSF 60 DSAF 60 DS 50 DSA 50 DSF 50 DSAF 50 DS 50 DSA 50 DSF 50 DSAF 50 DS 40 DSA 40 DSF 40 DSAF
15 0,37KW-0,55kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 40 DSA 40 DSF 40 DSAF 40 DS 30 DSA 30 DSF 30 DSAF 30 TABELE DOBORU PRZEKŁADNI DS 80 DSA 80 DSF 80 DSAF
16 0,55kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 70 DSA 70 DSF 70 DSAF 70 DR 30 DR 30 DR 30 DR 30 DS 60 DSA 60 DSF 60 DSAF 60 DR 30 DR 30 DR 30 DR 30 TABELE DOBORU PRZEKŁADNI DS 80 DSA 80 DSF 80 DSAF 80 DS 80 DSA 80 DSF 80 DSAF 80 DS 70 DSA 70 DSF 70 DSAF 70 DS 70 DSA 70 DSF 70 DSAF 70 DS 70 DSA 70 DSF 70 DSAF 70 DS 60 DSA 60 DSF 60 DSAF 60 DS 70 DSA 70 DSF 70 DSAF
17 0,55kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 50 DSA 50 DSF 50 DSAF 50 DS 40 DSA 40 DSF 40 DSAF 40 TABELE DOBORU PRZEKŁADNI DS 30 DSA 30 DSF 30 DSAF
18 0,55KW-0,75kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 30 DSA 30 DSF 30 DSAF 30 DS 90 DSA 90 DSF 90 DSAF 90 TABELE DOBORU PRZEKŁADNI DS 80 DSA 80 DSF 80 DSAF 80 DS 70 DSA 70 DSF 70 DSAF 70 DS 90 DSA 90 DSF 90 DSAF 90 DS 80 DSA 80 DSF 80 DSAF 80 DS 80 DSA 80 DSF 80 DSAF 80 DR 30 DR 30 DR 30 DR 30 DS 70 DSA 70 DSF 70 DSAF 70 DS 70 DSA 70 DSF 70 DSAF
19 0,75kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 60 DSA 60 DSF 60 DSAF 60 DS 50 DSA 50 DSF 50 DSAF 50 DS 50 DSA 50 DSF 50 DSAF 50 TABELE DOBORU PRZEKŁADNI DS 40 DSA 40 DSF 40 DSAF
20 0,75kW-1,1kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 40 DSA 40 DSF 40 DSAF 40 TABELE DOBORU PRZEKŁADNI DS 30 DSA 30 DSF 30 DSAF 30 DS 90 DSA 90 DSF 90 DSAF 90 DS 80 DSA 80 DSF 80 DSAF 80 DS 70 DR 30 DSA 70 DR 30 DSF 70 DR 30 DSAF 70 DR 30 DS 90 DSA 90 DSF 90 DSAF 90 DS 90 DSA 90 DSF 90 DSAF 90 DS 80 DSA 80 DSF 80 DSAF 80 DS 80 DSA 80 DSF 80 DSAF
21 1,1kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 70 DSA 70 DSF 70 DSAF 70 DS 60 DSA 60 DSF 60 DSAF 60 DS 50 DSA 50 DSF 50 DSAF 50 TABELE DOBORU PRZEKŁADNI DS 40 DSA 40 DSF 40 DSAF
22 1,1kW-1,5kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 40 DSA 40 DSF 40 DSAF 40 DS 90 DSA 90 DSF 90 DSAF 90 TABELE DOBORU PRZEKŁADNI DS 80 DSA 80 DSF 80 DSAF 80 DS 90 DSA 90 DSF 90 DSAF 90 DS 90 DSA 90 DSF 90 DSAF 90 DS 90 DSA 90 DSF 90 DSAF 90 DS 80 DSA 80 DSF 80 DSAF 80 DS 80 DSA 80 DSF 80 DSAF DS 70 DSA 70 DSF 70 DSAF 70
23 1,5kW-2,2kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 70 DSA 70 DSF 70 DSAF 70 DS 60 DSA 60 DSF 60 DSAF 60 DS 50 DSA 50 DSF 50 DSAF 50 TABELE DOBORU PRZEKŁADNI DS 40 DSA 40 DSF 40 DSAF 40 DS 90 DSA 90 DSF 90 DSAF
24 2,2 kw Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 90 DSA 90 DSF 90 DSAF 90 DS 90 DSA 90 DSF 90 DSAF 90 TABELE DOBORU PRZEKŁADNI DS 80 DSA 80 DSF 80 DSAF 80 DS 70 DSA 70 DSF 70 DSAF
25 2,2kW-3kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 70 DSA 70 DSF 70 DSAF 70 DS 60 DSA 60 DSF 60 DSAF 60 3 DS 50 DSA 50 DSF 50 DSAF 50 DS 90 DSA 90 DSF 90 DSAF 90 DS 90 DSA 90 DSF 90 DSAF 90 TABELE DOBORU PRZEKŁADNI DS 80 DSA 80 DSF 80 DSAF
26 3kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 80 DSA 80 DSF 80 DSAF 80 TABELE DOBORU PRZEKŁADNI DS 70 DSA 70 DSF 70 DSAF 70 DS 60 DSA 60 DSF 60 DSAF
27 3kW-4kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 60 DSA 60 DSF 60 DSAF 60 DS 90 DSA 90 DSF 90 DSAF 90 DS 90 DSA 90 DSF 90 DSAF 90 DS 80 DSA 80 DSF 80 DSAF 80 TABELE DOBORU PRZEKŁADNI DS 70 DSA 70 DSF 70 DSAF
28 4kW-5,5 kw Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 70 DSA 70 DSF 70 DSAF 70 TABELE DOBORU PRZEKŁADNI DS 60 DSA 60 DSF 60 DSAF 60 DS 90 DSA 90 DSF 90 DSAF 90 DS 80 DSA 80 DSF 80 DSAF
29 5,5kW-7,5kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 80 DSA 80 DSF 80 DSAF 80 DS 70 DSA 70 DSF 70 DSAF 70 DS 90 DSA 90 DSF 90 DSAF 90 TABELE DOBORU PRZEKŁADNI 27
30 7,5kW-11kW Moc Silnika (kw) Prędkość wyjściowa (r/min) Moment obrotowy (Nm) Przełożenie (i) Współczynnik pracy (fb) Typ Liczba biegunów silnika DS 80 DSA 80 DSF 80 DSAF 80 TABELE DOBORU PRZEKŁADNI DS 70 DSA 70 DSF 70 DSAF 70 DS 90 DSA 90 DSF 90 DSAF 90 DS 80 DSA 80 DSF 80 DSAF
31 NOTATKI 29
32 DS30 DS30 DSA30 DSF30 DSAF

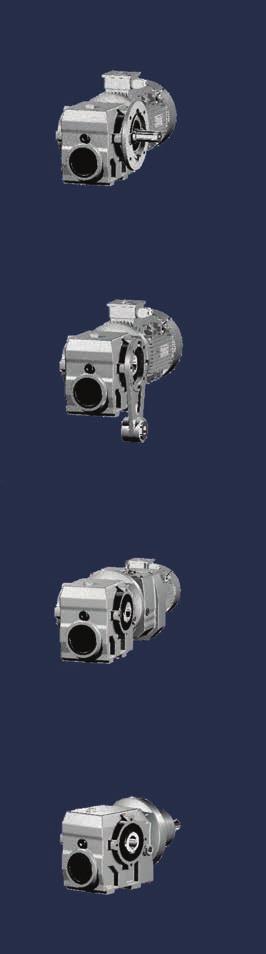

33 DS30 DSAF30 DSF30 DSAT30 DS...30DR10 DS...30S Wymiar L2 na (str.4) stronie
34 DS40 DS40 DSA40 DSF40 DSAF
35 DS40 DSAZ40 DSAT40 DS...40DR10 DS...40S Wymiar L2 na (str.4) stronie
36 DS50 DS50 DSA50 DSF50 DSAF
37 DS50 DSAZ50 DSAT50 DS...50 DR10 DS...50S Wymiar Wymiar L2 L2 (str.4) na stronie
38 DS60 DS60 DSA60 DSF60 DSAF
39 DS60 DSAZ60 DSAT60 DS...60 DR30 DS...60S Wymiar L2 (str.4) na stronie

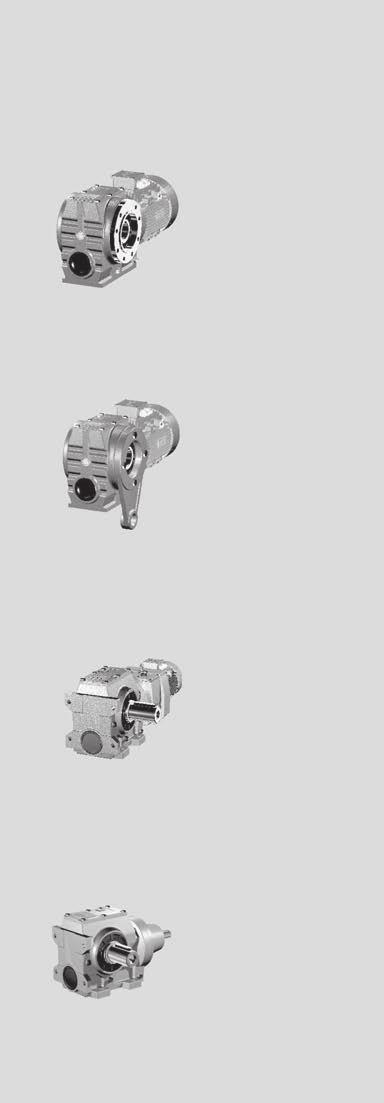

40 DS70 DS70 DSA70 DSF70 DSAF
41 DS70 DSAZ70 DSAT70 DS...70 DR30 DS 70S Wymiar L2 L2 na (str.4) stronie
42 DS80 DS80 DSA80 DSF80 DSAF
43 DS80 DSAZ80 DSAT80 DS...80 DR50 DS...80S Wymiar L2 na (str.243) stronie
44 DS90 DS90 DSA90 DSF90 DSAF

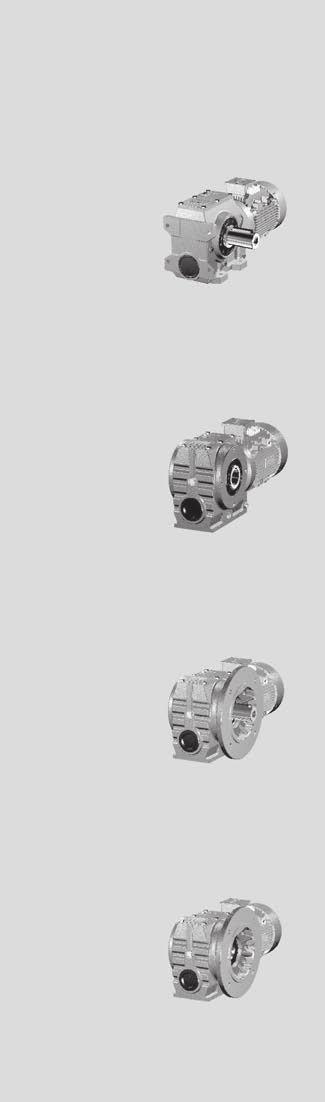

45 DS90 DSAZ90 DSAT90 DS...90 DR50 DS...90S Wymiar Wymiar L2 L2 (str.4) na stronie
46
47 Przekładnie, Motoreduktory, Silniki Elektryczne DUAL System SP.J. ul. Gen. Józefa Bema Zielona Góra tel/fax
