1 BIURO PROJEKTÓW BUDOWNICTWA KOMUNALNEGO sp. z o.o LUBLIN ul. Hutnicza 7 NIP rok założenia firmy 1953 tel. (081) , , fax. (081) SĄD REJONOWY XI WYDZIAŁ GOSPODARCZY W LUBLINIE KRS KAPITAŁ ZAKŁADOWY PLN NUMER ZLECENIA: 1256 RODZAJ OPRACOWANIA: PROJEKT BUDOWLANO-WYKONAWCZY OBIEKT: BUDOWA SIECI WODOCIĄGOWEJ Z ODGAŁEZIENIAMI DO GRANICY POSESJI W UL.WILCZEJ W LUBLINIE PROJEKT ODTWORZENIA ELEMENTÓW PASA DROGOWEGO Obr. 11 Dziesiąta Wieś ark. 14 dz. nr: 5; 8/2; 56; 57/2 Obr. 16 Kośminek ark. 6 dz. nr 57/1; 62 INWESTOR: MPWiK Sp. zo.o. Lublin al. Piłsudskiego 15 Projektant specjalność nr uprawnień podpis mgr inż.michał Gadomski drogowa LUB/0051/POOD/09 Sprawdził mgr inż. K. Kręglicki -//- LUB/0040/POOD/11 Lublin, miesiąc styczeń rok 2016

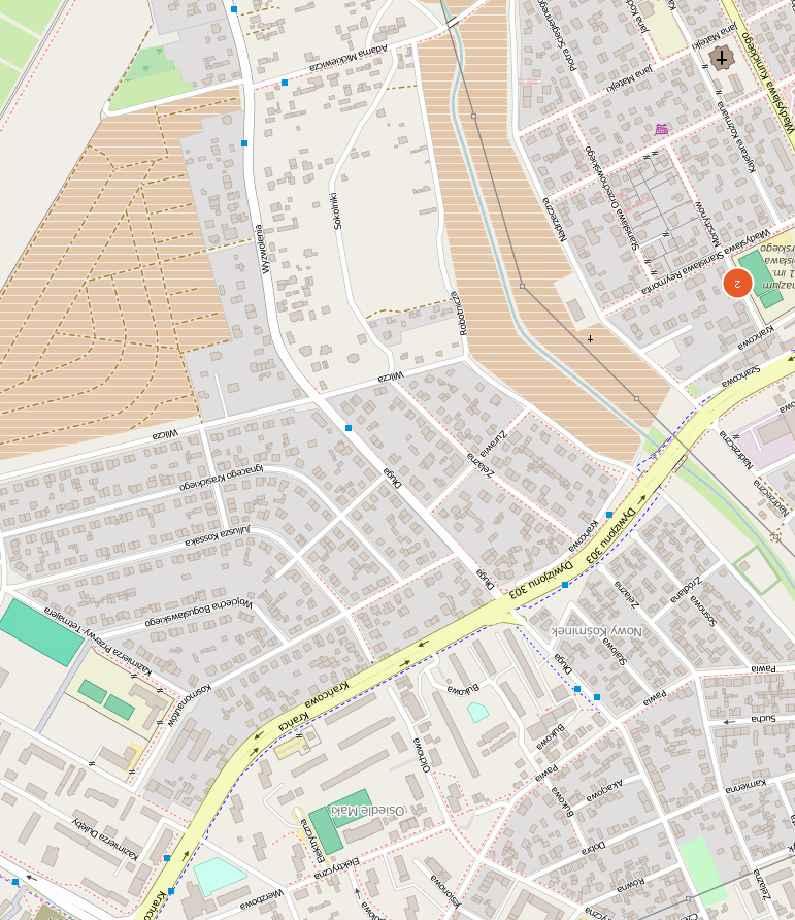

2 2 ZAWARTOŚC OPRACOWANIA I. CZĘŚĆ OPISOWA OPIS TECHNICZNY 1. Przedmiot, podstawa i zakres opracowania 2. Stan projektowany 3. Szczegółowe warunki odtworzenia nawierzchni II. CZĘŚĆ RYSUNKOWA 1. PLAN ORIENTACYJNY 2. PLAN SYTUACYJNY 3. KONSTRUKCJA ODTWORZENIA JEZDNI Z BETONU ASF. 4. KONSTRUKCJA ODTWORZENIA CHODNIKÓW I ZJAZDÓW Z KOSTKI BRUKOWEJ BETONOWEJ

3 3 OPIS TECHNICZNY 1. Przedmiot, podstawa i zakres opracowania Podstawę opracowania projektu budowlanego-wykonawczego odtworzenia elementów pasa drogowego w ul. Wilczej w związku z projektowaną budową w tej ulicy sieci wodociągowej stanowią: Projekt budowlano-wykonawczy budowy sieci wodociągowej cz. sanitarna z elementami konstrukcji Warunki techniczne odtworzenia elementów pasa drogowego wydane przez ZDiM Lublin Rozporządzenie Ministra Transportu i Gospodarki z dnia 2 marca 1999r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie( Dz. U. nr 43 poz. 430 z 14maja 1999r.) Mapa do celów projektowych 1:500 Wija lokalna w terenie Zakresem niniejszego opracowania objęto odtworzenie istniejących : Konstrukcji nawierzchni jezdni z betonu asfaltowego Konstrukcji nawierzchni wjazdów z kostki brukowej betonowej Chodników z kostki brukowej betonowej Zieleńców w związku z projektowaną budową sieci wodociągowej w pasie drogowym ul. Wilczej w Lublinie. 2. Stan projektowany 2.1.Wymagania ogólne prowadzenia robót odtworzeniowych Geometria ulicy i chodników objętych opracowaniem nie ulegnie zmianie. W miejscu przejścia przekopu pod sieć wodociągową należy odtworzyć stan pierwotny jezdni, zjazdów, chodników, oznakowania i zieleńców. Drogowe roboty odtworzeniowe należy prowadzić pod nadzorem osoby posiadającej uprawnienia do pełnienia samodzielnych funkcji technicznych w budownictwie w zakresie kierowania robotami drogowymi. Do odbioru należy dołączyć oświadczenia tej osoby, w którym potwierdza ona nadzór nad pracami oraz właściwe odtworzenia elementów pasa drogowego. Do odbioru należy dołączyć dokumenty potwierdzające prawidłowe przywrócenie pasa drogowego do stanu użyteczności a w szczególności : Badania wskaźników zagęszczenia zasypki wykopów Orzeczenia o jakości użytych materiałów Badania w zakresie jakości wykonania poszczególnych warstw konstrukcyjnych Recepty laboratoryjne

4 4 3. Szczegółowe warunki odtworzenia nawierzchni KONSTRUKCJA ODTWORZENIA JEZDNI Z BETONU ASFALTOWEGO 4 cm - Warstwa ścieralna z AC 8 S PMB 45/80-65 wg WT-2:2010 (Nawierzchnie asfaltowe na drogach publicznych) i wg PN-EN ; kruszywo: grysy bazaltowe klasy I; wypełniacz mineralny podstawowy; polimeroasfalt: PMB 45/ cm - Warstwa wiążąca z AC 16 W D50/70 wg WT-2:2010 (Nawierzchnie asfaltowe na drogach publicznych) i wg PN-EN ; kruszywo: grysy bazaltowe klasy I; wypełniacz mineralny podstawowy; asfalt: 50/70 20cm - Podbudowa zasadnicza z kruszywa łamanego, stabilizowanego mechanicznie o uziarnieniu 0/63mm i ciągłej krzywej uziarnienia wg PN-S-06102:1997; W.noś 80%, Is 1,00 15cm - Ulepszone podłoże z piasku stabilizowanego cementem (wytworzonego w betoniarce) wg PN-S-96012:1997; Rm=2,5MPa Wypełnienie wykopu na całej głębokości piaskiem średnioziarnistym wg PN-EN zagęszczonym warstwami o wskaźniku zagęszczenia Is=1,00 do głębokości 1,2m od spodu podbudowy. Poniżej 1,2m wskaźnik zagęszczenia Is=0,97 Wypełnienie wszelkich wnęk należy wykonać pianobetonem o wytrzymałości do 1,5MPa. Warunki: po wykonaniu wypełnienia wykopu piaskiem lub pianobetonem należy rozebrać istniejącą podbudowę i nawierzchnię po 20 cm szerzej z każdej strony wykopu wykonać ulepszone podłoże oraz podbudowę zasadniczą, po wykonaniu warstw ulepszonego podłoża oraz podbudowy należy wykonać frezowanie całej warstwy ścieralnej zgodnie z rys. 2. następnie rozebrać istniejącą warstwę wiążącą przy użyciu frezarki do nawierzchni drogowych po 30 cm szerzej z każdej strony w stosunku do odtworzonej podbudowy (rozebranie może być wykonane przed rozpoczęciem wykopu, jednakże po zakończeniu wykonywania podbudowy krawędzie powinny być wyrównane przy użyciu piły do cięcia asfaltu), wykonać warstwę wiążącą i na całej szerokości jezdni warstwę ścieralną (krawędzie nawierzchni przed połączeniem z nową warstwą ścieralną powinny być pokryte topliwą taśmą kauczukowo-bitumiczną), odtworzyć istniejące wcześniej oznakowanie poziome jezdni. Oznakowanie poziome należy wykonać jako grubowarstwowe. Oznakowanie poziome należy wykonać zgodnie z Rozporządzeniem

5 5 Ministra Infrastruktury z dnia 3 lipca 2003r w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach ( Dz. U. Nr 220 poz i 2182 z dnia 23 grudnia z późniejszymi zmianami). KONSTRUKCJA ODTWORZENIA ZJAZDÓW NA POSESJE 8 cm - Kostka brukowa betonowa na wzór i układ istniejący w chwili obecnej, spoiny wypełnione piaskiem, 3 cm - Podsypka cementowo-piaskowa 1:4 20cm - Podbudowa z chudego betonu cementowego wg normy PN-S Drogi samochodowe. Podbudowa z chudego betonu, 15 cm- Ulepszone podłoże z piasku stabilizowanego cementem (wytworzonego w betoniarce) wg PN-S-96012:1997; Rm=2,5MPa, Wypełnienie wykopu na całej głębokości piaskiem średnioziarnistym wg PN-EN zagęszczonym warstwami o wskaźniku zagęszczenia Is=1,00 do głębokości 1,2m od spodu podbudowy. Poniżej 1,2m wskaźnik zagęszczenia Is=0,97 Wypełnienie wszelkich wnęk należy wykonać pianobetonem o wytrzymałości do 1,5MPa. Warunki: Po wykonaniu wypełnienia wykopu piaskiem lub pianobetonem należy rozebrać istniejącą podbudowę i nawierzchnię po 20cm szerzej z każdej strony wykopu Wykonać nową podbudowę ( dwie warstwy) Wykonać warstwę ścieralną z kostki betonowej Elementy uszkodzone należy wymienić na nowe Zakres odtwarzania nawierzchni zjazdu (szerokość) winien uwzględniać uzyskanie wymaganej równości podłużnej i poprzecznej nawierzchni po jej odtworzeniu KONSTRUKCJA ODTWORZENIA CHODNIKA Z KOSTKI 6cm- kostka brukowa betonowa, spoiny wypełnione piaskiem 5cm- podsypka cementowo-piaskowa 1:4 10cm- ulepszone podłoże z piaski stabilizowanego cementem wg PN-S :1997; Rm=2,5MPa Wypełnienie wykopu na całej głębokości piaskiem średnioziarnistym wg PN-EN zagęszczonym warstwami o wskaźniku zagęszczenia Is=1,00

6 6 Warunki: do głębokości 1,2m od spodu podbudowy. Poniżej 1,2m wskaźnik zagęszczenia Is=0,97. Wypełnienie wszelkich wnęk należy wykonać pianobetonem o wytrzymałości do 1,5MPa. Elementy uszkodzone należy wymienić na nowe( elementy chodnika, na którym pozostawiono znaki wytyczenia geodezyjnego trasy przebiegu uzbrojenia podziemnego terenu traktuje się jako elementy uszkodzone podlegające wymianie na nowe). Ulepszone podłoże z piasku stabilizowanego cementem o Rm=2,5 MPa wg PN-S należy wykonać po 20cm szerzej z każdej strony wykopu w stosunku do zasypki wykopu Zakres odtwarzania nawierzchni chodnika ( szerokość) winien uwzględniać uzyskanie wymaganej równości podłużnej i poprzecznej chodnika po wykonaniu jego odtworzenia poprzez nawiązanie do istniejącej równości 4. Warunki odtworzenia innych elementów ulicy 4.1. Krawężniki- należy ponownie ustawić na ławie betonowej z betonu B10 gr. 15cm i wykonać opór za krawężnikiem z betonu B10 o wymiarach 15x15cm Uwaga: elementy uszkodzone należy wymienić na nowe Trawniki Wymagania ogólne: Wyrównanie i naprawa nawierzchni trawnika wraz z humusowaniem i obsianiem trawą, do spodu wykopu zasypka gruntem rodzimym zagęszczonym warstwami o wskaźniku zagęszczenia Is=0,97 Gotowa mieszanka traw powinna być dostosowana do warunków panujących w danym środowisku-odmiany mieszanek dywanowych Trawnik gotowy do odbioru końcowego powinien być zadarniony na powierzchni co najmniej 90%. Wymagania dotyczące wykonania trawników dywanowych z siewu: Teren pod trawniki musi być oczyszczony z gruzu, kamieni, korzeni drzew, części naziemnych i podziemnych chwastów oraz innych zanieczyszczeń Przy wymianie gruntu rodzimego na ziemię urodzajną teren powinien być obniżony w stosunku do krawężników o ok. 15cm-jest to miejsce na ziemię urodzajną i torf W przypadku ziemi pozyskiwanej w innym miejscu i dostarczanej na plac budowy nie dopuszcza się ziemi zagruzowanej, porośniętej korzeniami, zasolonej lub zniszczonej chemicznie

7 7 Odczyn ziemi powinien mieścić się w przedziale 5,5-6,5pH Teren bezpośrednio pod wysiew nasion powinien być wyrównany i splantowany Przed rozścieleniem ziemi urodzajnej podglebie należy zaorać lub przekopać ( zasypka gruntem rodzimym zagęszczonym warstwami o wskaźniku zagęszczenia Is=0,97 Ziemia urodzajna powinna być rozścielona równą warstwą Przed siewem nasion ziemię należy wałować wałkiem gładkim Na terenie płaskim ilość nasion na 100m2 powierzchni trawnika powinna wynosić 1-4kg, gotowa mieszanka traw powinna być dostosowana do warunków panujących w danym środowisku-odmiany mieszanek dywanowych Przykrycie nasion- przez przemieszczenie z ziemią grabiami lub wałkiem z kolczatką Trawnik nie może być zachwaszczony Pierwsze koszenia gdy trawa osiągnie wysokośćok.10cm Trawnik gotowy do odbioru końcowego powinien być zadarniony na powierzchni co najmniej 90% i wykoszony. Uwaga: Podczas prowadzenia robót ziemnych należy oddzielnie odkładać darń, warstwę urodzajną ziemi oraz tzw. martwicę. Prace odtworzeniowe muszą zachować naturalną dla danego gruntu kolejność rozmieszczania poszczególnych warstw. Takie prowadzenie prac związane jest z optymalizacją warunków dla wzrostu traw. Zarządca drogi zastrzega sobie możliwość zmiany warunków odtworzenia zieleńców na trawnik układany z rolki. Ułożenie trawnika z rolki po uprzedniej zasypce wykopu gruntem rodzimym, zagęszczany warstwami o wskaźniku zagęszczenia Is=0,97. Wyrównanie terenu, zgrabienie kamieni oraz grud ziemi Wałowanie terenu w celu wyrównania, ubicia i wygładzenia nawierzchni Wysypanie centymetrowej warstwy ziemi urodzajnej lub torfu Wałowanie ziemi w celu wgniecenia substratu torfowego w glebę Rozłożenia trawnika z rolki; pierwsza rolka powinna być zawsze rozkładana wzdłuż dłuższego boku trawnika. Do pierwszego pasa dokładane są kolejne Ułożenie pasów trawy w sposób ścisły, tak by do siebie przylegały; nie może być między nimi przerwy, nie mogą na siebie zachodzić Podlanie rozłożonego trawnika Wałowanie murawy w celu dociśnięcia korzeni do podłoża Podlewanie przez okres 1 tygodnia, w celu nawodnienia i ukorzenienia trawy Trawnik gotowy do odbioru powinien być dobrze ukorzeniony w podłożu Opracował : mgr inż. M. Gadomski
