2 319 (1) StGB Baugefährdung (niemiecki Kodeks Karny, zagrożenie budowlane ) Kto w projektowaniu, kierowaniu lub budowaniu budynku oraz Rozbiórce nie respektuje ogólnie uznanych zasad sztuki budowlanej i przez to naraża życie i zdrowie innego człowieka, podlega karze ograniczenia wolności do pięciu lat lub karze grzywny. LAMILUX Systemy oddymiania i odprowadzania ciepła Elementy systemów wykorzystania światła dziennego to nieodzowne elementy nowoczesnego budownictwa przemysłowego i administracyjnego. Twoje korzyści nie ograniczają się do bezpłatnego świata z dachu. Wyposażone odpowiednio w systemy klap, umożliwiają także oddymianie w razie pożaru i naturalną wentylację obiektu. Właśnie jako systemy oddymiania i odprowadzania ciepła (RWA) są one w razie pożaru jednym z najważniejszych czynników ochrony ludzi i majątku. Automatyczne i uruchamiane ręcznie, niezależnie od sieci, urządzenia oddymiające i odprowadzające ciepło (RWG) w razie pożaru zapewniają szybkie i skuteczne oddymianie oraz odciążenie cieplne budynków przemysłowych i administracyjnych. Umożliwia to skuteczne zwalczanie pożarów. Dzięki temu chronieni są ludzie, budynki i wartości materialne. Zależnie od zwymiarowania, niezawodność działania systemów oddymiania i odprowadzania ciepła jest objęta przepisami ustawowymi lub normą PN EN Obliczymy za Ciebie Obliczanie i projektowanie systemów oddymiania i odprowadzania ciepła to sprawa dla specjalisty. LAMILUX jako producent i wykonawca systemów oddymiania i odprowadzania ciepła posiada wszelkie do tego uprawnienia. Pojęcie to zawiera w sobie następujące cechy. W firmie LAMILUX dostajesz wszystko z jednej ręki. Od obliczeń, przez montaż po wykwalifikowany serwis. Filozofia systemu LAMILUX CI Tylko korzyść dla klientów stanowi naszą rację bytu i główny punkt naszej działalności. A oto myśli przewodnie naszej działalności gospodarczej i codziennie przeżywanego związku z naszymi klientami, opisujące filozofię firmy LAMILUX. Customized Intelligence - inteligentna, zindywidualizowana obsługa klienta To oznacza dla nas najwyższą efektywność i pozycję lidera we wszystkich obszarach ważnych dla klienta, a w szczególności: lidera jakości - największe zalety dla klienta, lidera innowacji - zawsze w czołówce postępu technicznego, lidera obsługi - szybka, nieskomplikowana, niezawodna i życzliwa, lidera kompetencji - najlepsze doradztwo techniczne i handlowe, lidera w rozwiązywaniu problemów - indywidualne rozwiązania, dostosowane do potrzeb każdego klienta. 2

3 Zapewniamy bezpieczeństwo Systemy oddymiania i odprowadzania ciepła to dziś istotne elementy koncepcji systemów przeciwpożarowych. Są one obligatoryjnie wymagane w przepisach o prewencyjnej ochronie przeciwpożarowej. Jako konstruktor i producent tych ratujących życie systemów wraz z ich systemami sterowania zyskaliśmy renomę w projektach wszystkich rzędów wielkości. Systemy oddymiania i odprowadzania ciepła LAMILUX to synonim bezpieczeństwa zgodnego z wymaganiami normy PN EN , DIN i różnych dyrektyw. Inż. dypl. Joachim Hessemer Kierownik Działu Technicznego Systemów Wykorzystania Światła Dziennego LAMILUX DIN zgodnie z LAMILUX strona 6 System CI Systemy oddymiania ME strona 17 System CI Systemy oddymiania strona 8 Urządzenia napowietrzające do systemów oddymiania strona 18 System CI Systemy oddymiania DK /ME DK strona 10 Technika sterowania LAMILUX CI-Control strona 19 System CI Systemy oddymiania B strona 12 Oddymianie klatek schodowych strona 20 System CI Systemy oddymiania S strona 14 System CI Systemy oddymiania DH strona 21 System CI Systemy oddymiania M strona 15 Konserwacja systemów oddymiania i odprowadzania ciepła strona 23 3

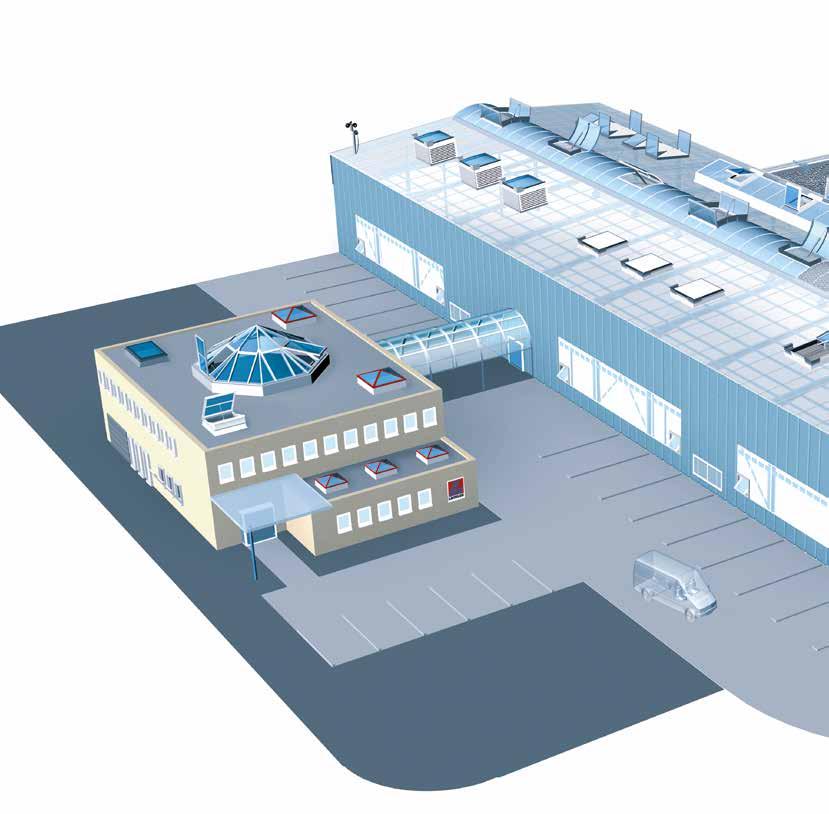

4 Inteligentne, ekonomicznie i rozwiązanie dla każdego otworu LAMILUX Systemy oddymiania i odprowadzania ciepła wg P Konstrukcja szklana PR 60 Konstrukcja szklana FP Świetlik kopułkowy F100 z możliwością sterowania wielkopowierzchniowego wentylacja przy złej pogodzie Czujka pogodowa Czujnik wiatru i deszczu System oddymiania B str. 12 Naświetle pasmowe B System oddymiania ME DK str. 11 Klapa wentylacyjna B Konstrukcja szklana KWS 60 Przykład wykonania - piramida Konstrukcja szklana FE System oddymiania SW termoizolacyjna klapa zaciemniająca Wyciąg oddymiający str. 8 System oddymiania M str. 16 System oddymiania ME str. 17 Dopowietrzanie str. 18 Klapa przewietrzająca M Przegląd produktów LAMILUX CI System i systemy oddymiania i odprowadzania ciepła 4

5 w budynku N EN Świetlik kopułkowy F100 z zintegrowaną wentylacją przy złej pogodzie Naświetle pasmowe S System oddymiania S str. 14 System ochronny LAMILUX z efektem drzewa liściastego Konstrukcja szklana PR 60 ze zintegrowanymi elementami fotowoltaicznymi Przykład wykonania - dach szedowy System oddymiania M str. 16 System oddymiania ME DK ze zintegrowaną wentylacją przy złej pogodzie str. 11 LAMILUX oferuje bogaty wachlarz produktów, umożliwiający tworzenie zgodnych z normami a jednocześnie inteligentnych, oszczędnych ekonomicznie rozwiązań, które odpowiadają specyficznym wymogom klienta. W razie potrzeby mogą spełniać dodatkowe funkcje jak np.system oddymiania z zaciemnianiem lub oddymianie z ciągłym reagującym na warunki atmosferyczne przewietrzaniem. Zalety Systemy oddymiania - analiza wariantów Serwis z funkcją oszczędzania Technika sterowania RWA z technologią SPS str. 20 Szczególny serwis i doradztwo w sense długofalowych oszczędności jest zawarty w naszym wielowariantowym systemie oddymiania. Istotą doradztwa jest zaproponowanie klientowi najkorzystniejszej koncepcji kosztowej całego systemu oddymiania. Jest to możliwe dzięki bogatej ofercie, łącznie ze zgłoszonym do opatentowania pozycyjnym systemem sterowania i niezależnym źródłem zasilania elektrycznie napędzanych bram. Naświetle ścienne Okno napowietrzające System podstaw System podstaw LAMILUX Proponujemy indywidualną koncepcję systemu oddymiania bazując na konkretnych danych obiektu i uwzględniając dopuszczalną w ramach normy grubość warstwy dymu. Na życzenie można całość połączyć z obliczeniem oświetlenia obiektu światłem dziennym wg DIN 5034 T 6, przy czym uwzględniane są dodatkowe powierzchnie odprowadzania ciepło (np.wg IndBauRL). 5

6 DIN Łatwa do spełnienia z LAMILUX Celem normy DIN jest ograniczenie rozprzestrzeniania się ognia w obszarze dachu. Spełnienie norm w budownictwie przemysłowym jest wymogiem prawnym. Do wszystkich innych objętych normą budynków należy przyjmować normę DIN jako aktualny stan techniki przeciwpożarowej. Czy jest możliwe dostarczenie inwestorowi bez dużych dodatkowych kosztów klasyfikowanego dachu, zapewniającego korzystne ulgi w ubezpieczeniu majątkowym? Oczywiście jest to możliwe przy właściwym zaprojektowaniu dachu i otworów w dachu. LAMILUX oferuje rozwiązania, umożliwiające spełnienie wymagań normy bez dodatkowych nakładów. Zaostrzone wymagania Przy podkonstrukcji drewnianej Rozwiązanie LAMILUX: ciężkie warstwa zabezpieczająca Podstawa z ocieplonym i podwyższonym profilem stopowym. Izolacyjność termiczna zgodna z DIN ,4.1 Obróbka z blachy stalowej Podstawa z ocieplonym kołnierzem stopowym i szyną stykową z twardego PCV 6

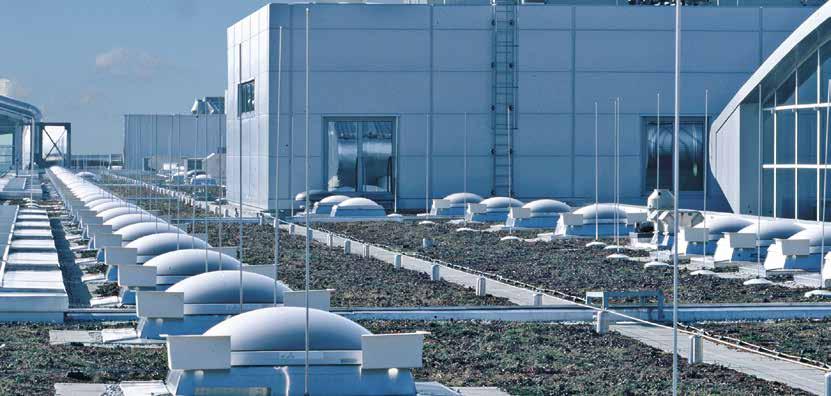

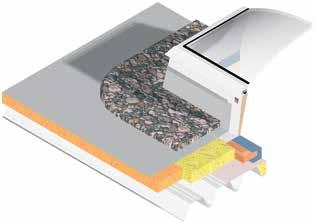

7 Zwiększone koszty przy wyprowadzonych do góry obróbkach z materiału poszycia dachu Rozwiązanie LAMILUX: ciężkie warstwa zabezpieczająca > 8 cm Izolacyjność termiczna zgodna z DIN ,4.1 > 25 cm Podstawa z topliwych materiałów (PCV) Podstawa z płaszczem z folii ciężkie warstwa zabezpieczająca Rozwiązanie LAMILUX: Górna część kopuły świetlikowej bez ramy usztywniającej ciężkie warstwa zabezpieczająca > 8 cm > 25 cm < 8 cm Podstawy LAMILUX do połączeń foliowych lub bitumicznych Podstawa z wyprowadzoną do góry obróbką i uszczelnieniem Prezentacja przykładowa, materiały poszycia dachu muszą być łączone zgodnie z obowiązującymi przepisami organizacji rzemiosła dekarskiego. 7 Systemy oddymiania

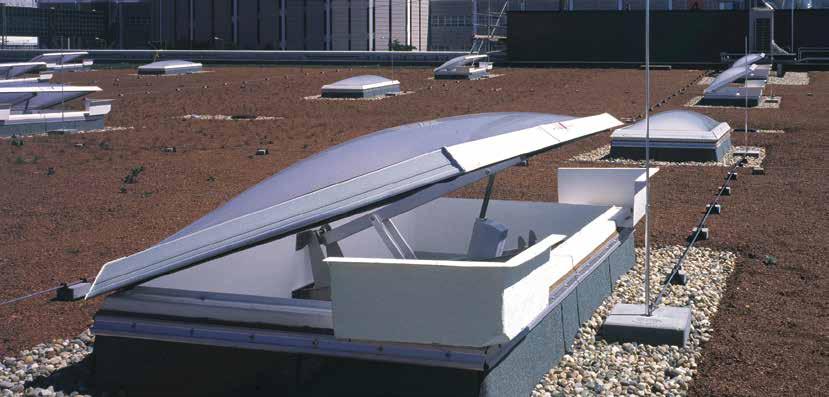

8 Wszechstronne i ekonomiczne System CI Systemy oddmiania Systemy oddymiające LAMILUX spełniają zarówno wymagania straży pożarnej co do optymalnego bezpieczeństwa jak i wymagania inwestorów, poszukujących ekonomicznych rozwiązań. System oddymiający LAMILUX CI składa się z podstawy do połączenia z dachem i przeszklonej górnej części. Klapy oddymiające Lamilux CI System są czymś znacznie więcej niż tylko klapą i umożliwiają dużą różnorodność i elastyczność. Wykorzystując nasz bogaty osprzęt dopasujemy klapę oddymiającą LAMILUX do indywidualnych wymagań i życzeń klienta oraz warunków budowlanych. Zalety System oddymiający systemu LAMILUX CI przebadany wg PN EN nie uderzają klapą o połać dachu nie ulegają uszkodzeniom i nie powodują szkód przy uruchomieniu próbnym lub nieprawidłowym są zgodne z DIN bez dodatkowych nakładów 8

9 System CI Klapy oddymiające Funkcja Klapa oddymiająca: RWA otwarcie., RWA otwarcie.- zamknięcie, przewietrzanie Wykonanie górnej części Przeszklenia Rama Okucia Materiały Akryl PETG GFK** Twarde PCW Stal szlachetna odporny na przebicie w czasie montażu wg dyrektyw BG nie tak tak Ochrona przed gradem wg normy EMPA nie tak tak Klasa pożarowa B2 B1 B2* B2/A1 A1 Współczynnik U Ug (2-warstwowy) = 2,6 lub 2,7 W/(m²K) Ug (4-warstwowy) = 1,5 lub 1,6 W/(m²K) Uw=1,5 do 2,7 W/(m²K) Ug (3-warstwowy) = 1,8 lub 1,9 W/(m²K) *dostępny także jako twarde zadaszenie wg DIN ** dostępny także jako płyta warstwowa Podstawy LAMILUX Funkcja idealne połączenie z dachem Wykonanie podstawy Wysokość 30, 40 i 50 cm Materiały GFK Blacha stalowa Aluminium Klasa pożarowa B2 A1 A1 Podstawa z ramą zabezpieczającą Podstawa z płaszczem foliowym Podstawa Ocieplona z podwyższonym profilem stopowym 9 Systemy oddymiania

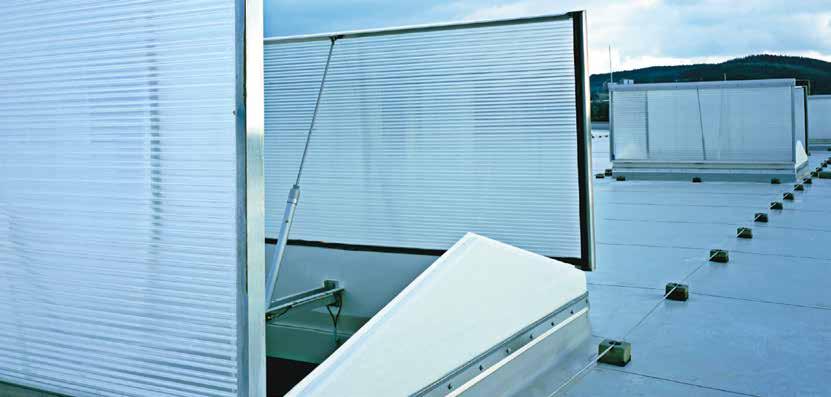

10 Podwójne bezpieczeństwo LAMILUX System CI system DK System oddymiający DK LAMILUX System CI jest systemem otwarcie / zamknięcie o doskonałym współczynniku powierzchni czynnej oddymiania do 4,687 m2 (współczynnik CV: 0,75). Funkcja System oddymiający: RWA otwarcie., RWA otwarcie.-zamknięcie, przewietrzanie Wykonanie górnej części Materiały Przeszklenia wielokomorowe płyty poliwęglanowe Standard do maks. 250x250cm Rama Twarde PCW ze specjalnym profilem aluminiowym Okucia Stal szlachetna odporny na przebicie w czasie montażu wg dyrektyw BG tak Ochrona przed gradem wg normy EMPA tak Klasa pożarowa B2/B1 B2/A1 A1 Współczynnik U Ug=1,8 W/(m²K) Zalety System oddymiający DK LAMILUX System CI to: przebadane wg PN EN wysoki współczynnik powierzchni czynne oddymiania bez owiewek wysoka wydajność wentylacji wysoka niezawodność działania zimą, ponieważ stosowana w typowych rozwiązaniach rynna odwadniająca została zastąpiona klapami zamykającymi się na zakładkę przy wyzwalaniu próbnym lub nieprawidłowym mechanizm wyzwalania termicznego oraz butla CO2 nie są uszkadzane 10

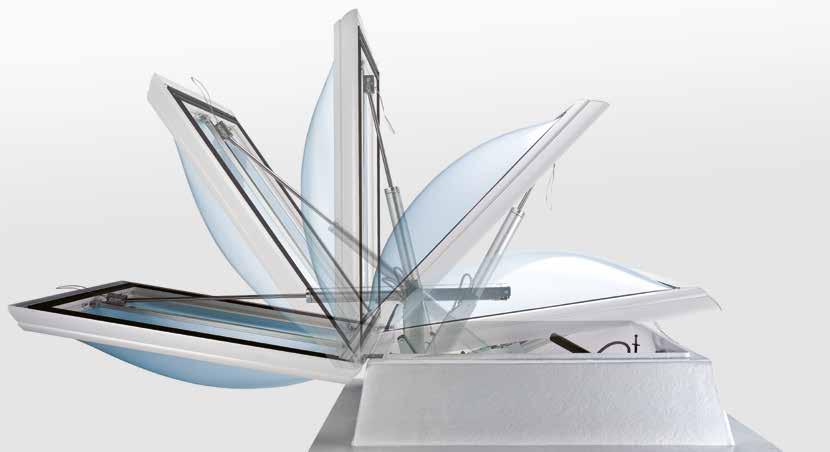

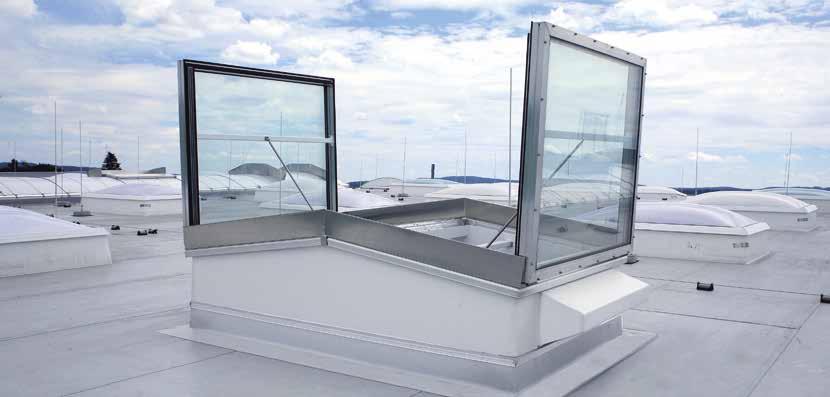

11 LAMILUX System CI System oddymiający ME DK System oddymiający ME DK LAMILUX Systemu CI łączy w sobie funkcję oddymiania (wyciąg oddymiający wg PN EN ), wysoki poziom doświetlenia światłem dziennym oraz wentylację nawiewną i wywiewną w jednym zwartym systemie. Element doświetlający światłem dziennym o bardzo wysokiej izolacyjności akustycznej wyróżnia się szczególnie wyjątkowo dobrą izolacyjnością cieplną. System oddymiający ME DK Systemu CI może mieć bardzo duże wymiary a dzięki temu oferować powierzchnię oddymiania o bardzo wysokiej efektywności aerodynamicznej. Ponadto klapa oddymiająca jest zaprojektowana z myślą o częstym wykorzystywaniu funkcji przewietrzania. Z napędem pneumatycznym lub elektrycznym (24 V w połączeniu z PN EN lub 230 V), klapy mogą być otwierane pod kątem do 90. Dzięki inteligentnemu sterowaniu wentlacją możliwe jest osiągnięcie takich indywidualnych współczynników wymiany powietrza, które są idealnie dostosowane do przeznaczenia budynku. Nasz produkt - Twoja korzyść System oddymiający PN EN Szczelność na ulewny deszcz (klasa E 1200 EN 12208) Odporność na silne obciążenie wiatrem (klasa C4/B5 EN 12210) Doskonała izolacyjność cieplna (Współczynniki Ug od 1,1 do 0,6 W/(m K) EN 673) Całkowita przepuszczalność energii g od 18 do 78 procent Wysoka szczelność (klasa 4 EN przewietrzanie przy złej pogodzie (opcja) Podstawy LAMILUX Funkcja idealne połączenie z dachem Wykonanie podstawy Materiały Podstawy 40 cm GFK aluminium Klasa pożarowa B2 A1 Spełnienie wymagań DIN możliwe bez dodatkowych środków, np. podsypki żwirowej tak nie 11 System oddymiający DK System oddymiający DK ME

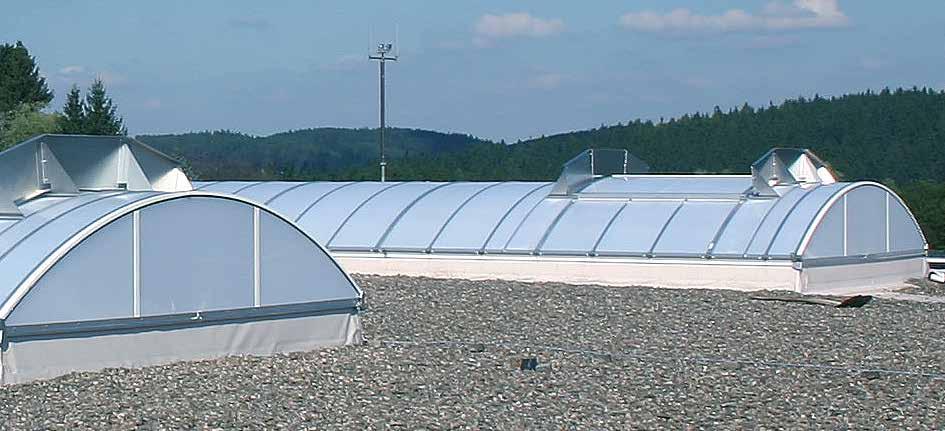

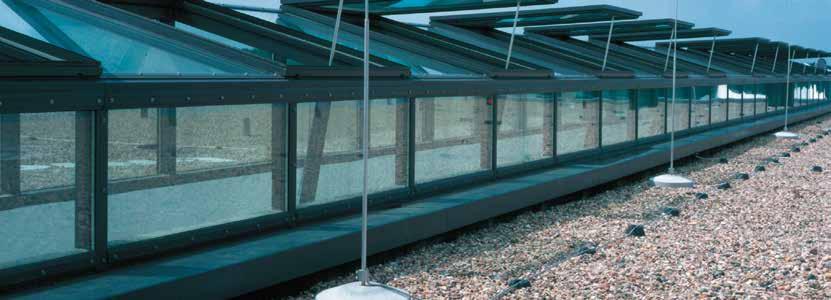

12 Światło dzienne i oddymianie przy maksymalnej efektywności energetycznej. LAMILUX System CI System oddymiający B Nasze naświetle pasmowe B Systemu CI może być w razie potrzeby wyposażone w urządzenia oddymiające i odprowadzające ciepło, spełniające wymagania PN EN Klapy oddymiające to zintegrowane z pasmem urządzenia (jedno lub dwu skrzydłowe) które mogą być także wykorzystane do funkcji przewietrzania i wentylacji. Nowa technologia - LDS (liniowa ochrona przed rozprzestrzenianiem się ognia) Zgodnie z normą DIN w przypadku dużych przeszkleniach jak np. naświetla pasmowe wymagana jest zapora ochronna, np. podsypka żwirowa. Nie jest to konieczne przy naszym naświetlu pasmowym B Systemu CI. Dzięki zespolonemu połączeniu tworzywa sztucznego/aluminium płonące szczeliny są automatycznie uszczelniane. Skutek: zastaje zahamowany dopływ tlenu i płomienie gasną. Nie dochodzi do przeskoków ognisk ognia i nie jest potrzebna zapora ze żwiru. Zalety System oddymiania w naświetlu pasmowym typ B Systemu CI Bez przeskoków płomienia, bez podsypki żwirowej dzięki liniowemu zabezpieczeniu przed rozprzestrzenianiem się ognia (LDS) wytapiająca się powierzchnia dachu wg DIN a na życzenie jako twarde przeszklenie wg DIN odporna na rozprzestrzenianie pożaru przez płonące przedmioty i promieniujące ciepło Doskonałe współczynniki przenikania ciepła przy wyzwalaniu próbnym lub nieprawidłowym mechanizm wyzwalania termicznego oraz butla CO2 nie są uszkadzane 12

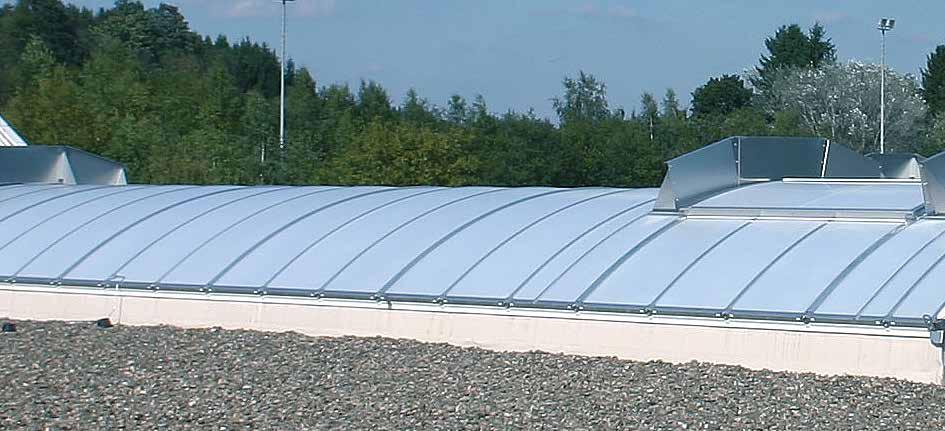

13 LAMILUX System CI System oddymiający B Funkcja System oddymiający: RWA otwarcie., RWA otwarcie.-zamknięcie, przewietrzanie Wykonanie górnej części Naświetle pasmowe Materiały Przeszklenie Wielokomorowe płyty poliwęglanowe PC szerokość od 150 do 600cm System ram aluminium/pcv System klap aluminium/pcv Okucia Aluminium/stal szlachetna Ochrona przed gradem wg normy EMPA tak Klasa pożarowa B1/B2 B2/A1 B2/A1 A1 Współczynnik U Współczynnik Ug= 1,6 lub 2,5 W/(m²K) Współczynnik Uw= 1,6 do 2,7 W/(m²K) Podstawy z blachy stalowej LAMILUX Funkcja Materiały Klasa pożarowa idealne połączenie z dachem Blacha stalowa* A1 Spełnienie wymagań DIN możliwe bez dodatkowych środków, np. podsypki żwirowej tak *Dowód wg DAST System oddymiający B

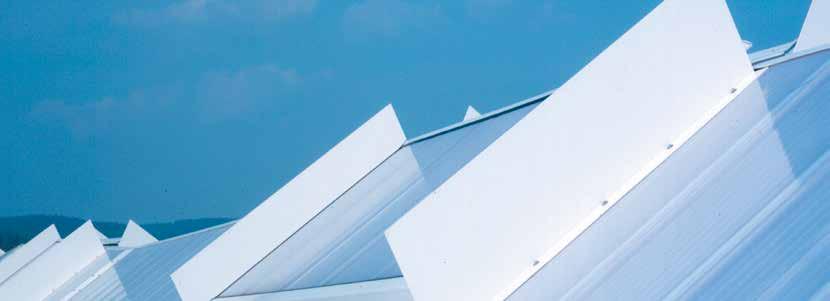

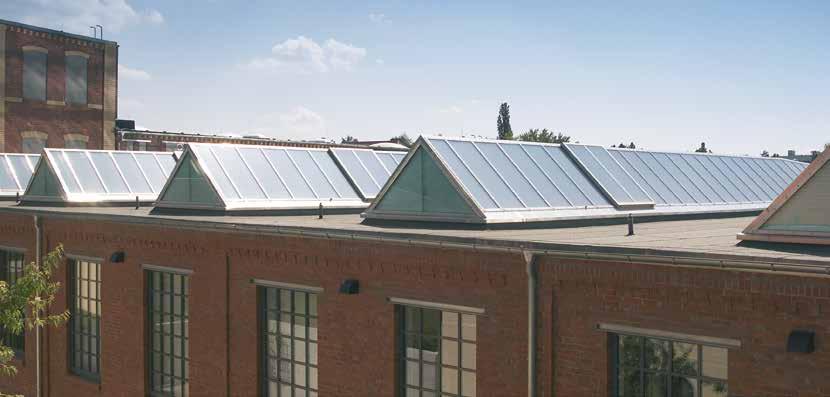

14 Światło w dachu dwuspadowym System CI System oddymiający S Nasze naświetle pasmowe S Systemu CI może być w razie potrzeby wyposażone w urządzenia oddymiające i odprowadzające ciepło, spełniające wymagania PN EN Ościeżnice z blachy stalowej LAMILUX Funkcja Materiały idealne połączenie z konstrukcją budowlaną Blacha stalowa Klapy oddymiające to zintegrowane z pasmem urządzenia, jako klapy pojedyncze lub podwójne sterowane elektrycznie lub pneumatycznie, które mogą być wykorzystane do przewietrzania oraz do wentylacji (pneumatycznie/elektrycznie). Klasa pożarowa Spełnienie wymagań DIN możliwe bez dodatkowych środków, np. podsypki żwirowej A1 tak, z dodatkowymi blachami maskującymi Funkcja System oddymiający: RWA otwarcie, przewietrzanie Wykonanie górnej części Materiały odporny na przebicie w czasie montażu wg dyrektyw BG naświetle pasmowe o kształcie dachu dwuspadowego 30 Przeszklenie wielowarstwowe płyty poliwęglanowe PC szerokość od 125 do 400 cm tak System ram aluminium/pcv Okucia Aluminium/stal szlachetna Ochrona przed gradem wg normy EMPA tak Klasa pożarowa Współczynnik U B2 (B1 na zapytanie) Współczynnik Ug= 1,3 lub 1,8 W/(m²K) A1/B2 A1 Zalety Oddymianie w naświetlu pasmowym typ S Systemu CI Zgodność z normą PN EN Może być wykorzystany jako wytapiająca się powierzchnia dachu. Doskonały współczynnik przenikania ciepła Rozwiązanie, gdy ze względów architektonicznych pożądany jest dach dwuspadowy ciekawa forma architektoniczna. przy wyzwalaniu próbnym lub nieprawidłowym mechanizm wyzwalania termicznego oraz butla CO2 nie są uszkadzane 14

15 Kreatywne bezpieczeństwo System CI System oddymiający M Funkcja System oddymiający: RWA otwarcie, RWA otwarcie.-zamknięcie, przewietrzanie Wykonanie górnej części bezstopniowy montaż przy nachyleniach od 0 do 90 Materiały Przeszklenie Przeszklenie izolacyjne maks. geom. wielkość otworu 3,0 m² Przeszklenie poliwęglanowe maks. geom. wielkość otworu 3,0 m² System ram aluminium/pcv Okucia Aluminium/stal szlachetna odporny na przebicie w czasie montażu wg dyrektyw BG tak Ochrona przed gradem tak, dla szkła ESG tak, atestowane wg normy EMPA Klasa pożarowa A1 B2 (B1 na zapytanie) A1/B2 A1 Współczynnik U Współczynnik Ug= 0,6 lub 1,1 W/(m²K) Współczynnik Ug= 1,1 lub 2,5 W/(m²K) Zabudowa podstawy Funkcje Materiały idealne połączenie z dachem w konstrukcji słupowo-ryglowej lub w systemach ścian świetlikowych aluminium/pa Klasa pożarowa A1/B2 System oddymiający M Systemu CI jako klapa podwójna Zalety System oddymiający M Systemu CI Zgodne z PN EN dowolność wyboru szerokość i wysokość skrzydła Nadają się doskonale do remontów i renowacji, ponieważ mogą być zabudowywane w innych systemach. 15 System oddymiający S System oddymiający M

16 Więcej bezpieczeństwa - prewencyjna ochrona przeciwpożarowa System CI System oddymiający M Ten system oddymiający i odprowadzający ciepło stanowi idealny dodatek do oddymiania i odprowadzania ciepła w naszych konstrukcjach szklanych. System oddymiający M Systemu CI jest zintegrowany w systemie konstrukcji szklanych M oraz w architektonicznym systemie konstrukcji szklanych PR 60. Możliwy jest bezproblemowy montaż z nachyleniem pod kątem od 0 do 90. Skrzydło wielofunkcyjne M Systemu CI dowolność w wyborze szerokość i wysokość skrzydła (odpowiednio do 2,50 m przy maksymalnej powierzchni skrzydła 3,00 m z przeszkleniem ze szkła/z przeszkleniem poliwęglanowym do 3,50 m ). Zgodność z normą europejską PN EN dla systemów od dymiania i odprowadzania ciepła. Szeroki wybór systemów napędu, napęd pneumatyczny lub elektryczny w wykonaniu na 24 V. Nadaje się doskonale także do remontów i renowacji starszych konstrukcji szklanych, ponieważ może być integrowany z innymi systemami. Skrzydło wielofunkcyjne M Systemu CI w pozycji oddymiania i odprowadzania ciepła Skrzydło wielofunkcyjne M Systemu CI Oddymianie i odprowadzanie ciepła oraz wentylacja w dachu i elewacji w jednym wielofunkcyjnym systemie, zrealizowane w kompaktowym elemencie systemu doświetlającego z przeszkleniem szklanym a przy tym najlepsza izolacja cieplna. Funkcje te zrealizowaliśmy w postaci skrzydła wielofunkcyjnego M Systemu CI wysoce kompaktowego systemu klap, wykonanego w bardzo wysokiej jakości, który obok swoich doskonałych parametrów już dziś wyróżnia się spełnieniem przyszłych europejskich norm produktowych. Skrzydło wielofunkcyjne M Systemu CI jako podwójna klapa w pozycji oddymiania i odprowadzania ciepła 16

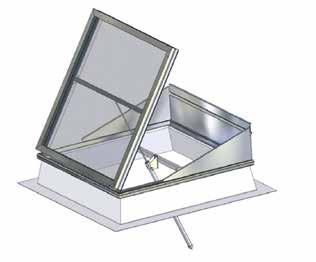

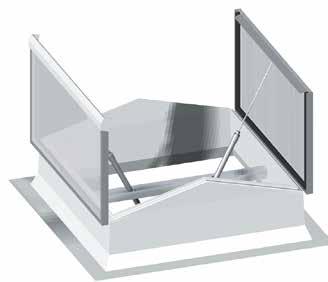

17 Modułowy system oddymiania i odprowadzania ciepła wg PN EN System CI System oddymiający ME Przebadane bezpieczeństwo - efektywność energetyczna - komfort: Te założenia łączy w sobie system wykorzystania światła dziennego System CI konstrukcji szklanych ME. A dzięki licznym innowacjom okno dachowe z przeszkleniem szklanym spełnia ważne wymagania bezpieczeństwa w sposób, który dotąd był niedostępny. Przeszklenie systemu konstrukcji szklanych w Systemie CI odpowiada klasie pożarowej A1, czyli jest niepalne. Jako system oddymiania i odprowadzania ciepła spełnia wymagania PN EN Dlaczego jest to ważne? W przepisach budowlanych krajów UE(LBO) w niektórych punktach stawiane jest wymaganie wykonywania elementów doświetlających z niepalnych materiałów. System konstrukcji szklanych ME Systemu CI - przykładowo wyposażony w napęd 24 V - stanowi system oddymiający i odprowadzania ciepła zgodnie z normą PN EN i zapewnia bezpieczeństwo w obszarach budynków ważnych dla ratowania życia, takich jak na przykład klatki schodowe. Bezpieczeństwo System oddymiający zgodnie EN Klasa pożarowa A1 (niepalny)* Szczelność na ulewny deszcz (klasa E 1200 EN 12208) Odporność na duże obciążenie wiatrem (klasa C4/B5 EN 12210) Stałe zabezpieczenie przed upadkiem (GSBAU 18) Zabezpieczenie antywłamaniowe Efektywność energetyczna Doskonała izolacyjność cieplna (Współczynniki Ug od 1,1 do 0,6 W/(m2K) EN 673) Całkowita przepuszczalność energii g od 18 do 78 procent Wysoka szczelność (klasa 4 EN Całkowita przepuszczalność światła (dostępne Lt od 19 do 82 procent). 17 System oddymiający M System oddymiający ME

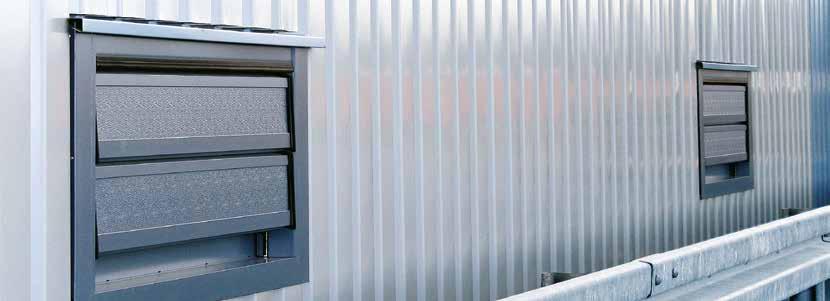

18 Sterowany nawiew Urządzenia LAMILUX do napowietrzania systemów oddymiania Funkcja Wykonanie systemu doprowadzania świeżego powietrza Napowietrzanie dla oddymiania Typy B-air M-air G-air A1/B2 A1/B2 A1/B2 System ram Aluminium/blacha stalowa Okucia Aluminium/ stal szlachetna Klasa pożarowa* * B1 dostępna na zapytanie A1 A1 Zabudowa systemu napowietrzania Materiały Alu Alu Alu Klasa pożarowa A1 A1 A1 Funkcja Idealne połączenie ze względu na dostępność ram montażowych do każdego systemu naświetla ściennego (ściana warstwowa, ściana kasetowa), betonu, muru, ramy drewnianej lub elewacji słupowo-ryglowej Żaluzje z funkcją oddymiania do wentylacji i napowietrzania Funkcja Wykonanie górnej części RWA otwarcie, RWA otwarcie.-zamknięcie., przewietrzanie Rodzaj lameli Szkło, aluminium lub płyta poliwęglanowa PC, odpowiednie optymalne dopasowanie do sytuacji zabudowy, szerokość otworu: 0,6 do 2,44 m, wysokość otworu: 0,94 do 2,96 m System ram Blacha aluminiowa Okucia Aluminium/stal szlachetna Klasa pożarowa Zabudowa systemu napowietrzania Materiały A1/B2 Aluminium/klasa pożarowa A1 A1 A1 Funkcja Idealne połączenie ze względu na dostępność ram montażowych do każdego systemu naświetla sciennego (ściana warstwowa, ściana kasetowa), betonu, muru, ramy drewnianej lub elewacji słupowo-ryglowej Zalety Uniwersalne zastosowanie: w dachu jako urządzenie oddymiające i odprowadzające ciepło lub jako urządzenie napowietrzające, w elewacji jako urządzenie doprowadzające świeże powietrze. Ze względu na małą głębokość montażową żaluzja może być montowana praktycznie do każdej konstrukcji ściany. Na życzenie także z wentylacją nawiewną na złą pogodę 18

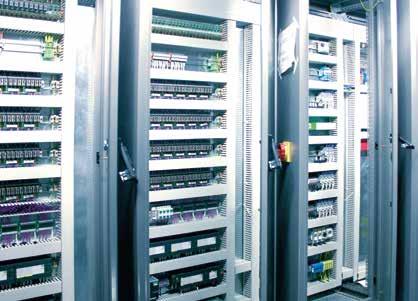

19 CI-CONTROL Bezpieczeństwo budynku - Efektywność energetyczna - Komfort Technika sterowania systemem oddymiania LAMILUX ma doświadczenie - od 50 lat jako producent wysokiej jakości systemów wykorzystania światła dziennego oraz systemów oddymiania i odprowadzania ciepła, od wielu lat jako projektant i konstruktor najróżniejszych systemów do inteligentnego sterowania systemami oddymiania oraz efektywnej energetycznie automatyzacji urządzeń służących do zapewniania komfortu w budynkach. Działamy przy tym jako integrator systemów, który steruje i łączy w sieci systemy oddymiania i odprowadzania ciepła oraz komponenty systemowe do optymalizacji klimatyzacji, wentylacji i sterowania systemami wykorzystania światła dziennego. Co nas wyróżnia: perfekcyjny dobór i inteligentne powiązanie poszczególnych komponentów dla danego rodzaju, wielkości i przeznaczenia budynku. Projektowanie - Tworzenie - Automatyzacja Technologie sterowania obiektem CI-Control połączone z systemami wykorzystania światła dziennego LAMILUX tworzą szeroki potencjał w zarządzaniu bezpieczeństwem budynków, efektywnością energetyczną i komfortem budynków. Tworzy logiczne połączenie między ruchomymi i sterowanymi elementami w bryle budynku. Przykłady: klapy do systemu oddymiania i odprowadzania ciepła oraz naturalnej wentylacji i napowietrzania, urządzenia do zacieniania i sterowania oświetleniem w celu regulowania oświetlenia światłem dziennym i dopływu ciepła słonecznego, włączanie oświetlenia elektrycznego sterowane zależne od natężenia światła dziennego, wydajność chłodzenia systemów klimatyzacji i wentylacji w zależności od warunków klimatycznych w budynku. LAMILUX CI-Control - wszystkie usługi z jednej ręki Projektowanie, opracowanie koncepcji i dostawa technologii sterowania Produkcja, montaż i konserwacja systemów sterowania i systemów dozorujących Projektowanie kompletnego systemu napędów i sterowania Produkcja i montaż systemów doświetlających i systemów klap oraz systemów oddymiania LAMILUX Systemów CI Dostawa i montaż urządzeń zacieniających i sterujących dooświetleniem Układanie wszystkich kabli (systemy elektryczne) i rur (systemy pneumatyczne) Sterowanie pneumatyczne 19 Napowietrzanie Żaluzje Technika sterowania

20 Otwory do oddymiania - LAMILUX Systemy oddymiania i odprowadzania ciepła do klatek schodowych W wielu krajach europejskich istnieją osobne przepisy dotyczące klatek schodowych. Przeważnie klatki schodowe muszą być oddymiane ze sterowaniem elektrycznym z zasilaniem niezależnym od sieci. Do tego celu LAMILUX oferuje specjalne, dostosowane indywidualnie do potrzeb systemy oddymiania i odprowadzania ciepła do klatek schodowych, które jednak mogą być stosowane także w innych budynkach Nasz standardowy zestaw obejmuje następujące elementy. 1 Silnik elektryczny 24 V, z czujnikiem przeciążeniowym 1 centrala sterująca do maks. 2 silników z możliwością wysterowania przyciskiem oddymiania, przyciskiem przewietrzaniaa i różnymi urządzeniami dodatkowymi takimi, jak czujki dymowe lub czujniki wiatru i deszczu 2 przyciski oddymiania ze wskaźnikiem optycznym, natynkowe 1 przycisk przewietrzania podtynkowy do pustej puszki wielkość 55 dostępne są dostawy i zestawy indywidualne Przewód silnika przekroje kabli silnik silnik Liczba silników Maks. długość kabla w metrach (Qu.S.: podwójny) 3 x 1,5 mm² 3 x 2,5 mm² 5 x 2,5 mm² długość przewodu + przekrój patrz lewa tabela centrala przewód zasilający bez możliwości odłączenia przewietrzanie przycisk ROP parter przycisk ROP Zalety Niezależność od sieci Sterowanie elektryczne dostępna funkcja przewietrzania Gotowy zestaw do montażu z wszystkimi niezbędnymi częściami, instrukcją montażu i schematami instalacyjnymi. Łatwy montaż dla elektryka Klapy oddymiające na dachu jak i fasadzie 20

21 Zgodny z PN EN System CI System oddymiający DH Ten elektryczny system napędu do świetlików kopułkowych został zaprojektowany specjalnie do obsługi klap oddymiających LAMILUX. System napędu otwiera klapę o wymiarach do 120 x 240 cm / 150 x 180 cm w czasie poniżej 60 sek. do kąta 172. System jest przetestowany we współpracy ze świetlikiem kopułkowym na trwałość ponad cykli otwierania i zamykania. We współpracy ze sterownikami z atestem VdS i urządzeniami wyzwalającymi D+H można realizować kompletne elektryczne systemy oddymiania. Systemy te mogą być wykorzystywane alternatywnie do funkcji przewietrzania za pomocą przycisku przewietrzania lub z bezpośrednio centrali oddymiania. Zalety Mechanizm otwierający z zintegrowanym siłownikiem otwierającym 24 V DC lub 230 V AC Duży kąt rozwarcia 172 Szybkie otwieranie w ciągu 60 sek. Nadaje się do systemów oddymiania i przewietrzania Mały pobór prądu 21 System oddymiający DH

22 Partner do wszystkiego zamiast wielu partnerów Remont i renowacja systemów oddymiania Remont i renowacja starych systemów oddymiania i odprowadzania ciepła jest nie tylko droga ale, także związana z dużymi nakładami i wysiłkiem. Ale nie wtedy gdy współpracuje się z LAMILUX Doradztwo, indywidualne rozwiązania obejmujące technikę sterowania i wszystkie prace związane z remontem/renowacją wszystko z jednej ręki. Na życzenie klienta LAMILUX podejmuje się wykonania kompletnego pakietu prac związanych z remontem/renowacją. Zaczyna się od inwentaryzacji, obejmującej odpowiedzi na pytania: Co jest? Czy to co jest spełnia jeszcze istniejące warunki i przepisy prawa? Jakie rozwiązanie jest najbardziej ekonomiczne? Następnie opracowujemy koncepcję, organizujemy demontaż i utylizację oraz ochronę osób i mienia i wykonujemy montaż w ścisłej współpracy z wieloletnimi partnerami z branży dekarskiej. Kompleksowym systemem sterowania zajmują się nasi specjaliści. Zalety: Państwo otrzymują indywidualne i ekonomiczne rozwiązanie. mogą liczyć na bardzo krótki czas trwania remontu/renowacji. mogą oczekiwać, że podczas remontu produkcja nie będzie zakłócona. oszczędzą czas i nerwy, minimalizując swój nakład organizacyjny mając tylko jednego partnera do kontaktu. 22

23 Kto nie konserwuje, odpowiada System oddymiania musi być sprawny Użytkownicy/właściciele systemu oddymiania i odprowadzania ciepła są zobowiązani do podejmowania wszystkich niezbędnych środków zaradczych w celu wyeliminowania zagrożeń dla ludzi w razie pożaru. Kto nie konserwuje systemu oddymiania, postępuje wbrew prawu, rozporządzeniu poszczególnych krajów UE. Kto regularnie konserwuje system oddymiania, nie tylko znacznie zmniejsza ryzyko szkód, ale także ryzyko odpowiedzialności. Odpowiedzialność cywilną ponosi także ten, kto wykonuje konserwację w niewłaściwy sposób! Zgodnie z prawem naprawy i prace serwisowe mogą być wykonywane tylko przez te firmy, które mogą przedłożyć dokument producenta poświadczający stosowanie oryginalnych części. Twoja korzyść dzięki serwisowi firmy LAMILUX LAMILUX dysponuje częściami wszystkich renomowanych producentów. Konserwacja jest wykonywana jako szeroko kontrola systemu. Książka serwisowa: Wszystkie wyniki kontroli i czynności konserwacyjne są dokumentowane w książce serwisowej. Po zawarciu umowy serwisowej LAMILUX przekaże Państwu bezpłatnie książkę serwisową. Prowadzenie takiej książki kontrolnej jest wymagane przez przepisy oraz normę PN EN a także przez Stowarzyszenie Ubezpieczycieli Majątkowych (VdS) a w wielu przypadkach także przez nadzór budowlany. 23

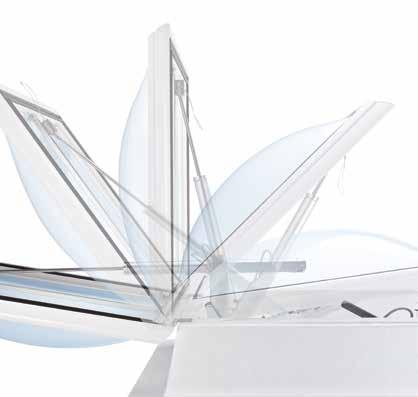

24 Bezpieczeństwo w każdym przypadku Możliwości sterowania systemów oddymiania wg PN EN Przykład: oddymiający oddymiający F100 CO2-otwarcie CO2-otwarcie+przewietrzanie elektryczne CO2-otwarcie+przewietrzanie pneumatyczne bez możliwości przewietrzania wymagany system 1-rurowy zamykanie z dachu wymagany system 1-rurowy zamykanie z dachu w trakcie konserwacji wymagane sprężone powietrze z sieci wymagany system 2-rurowy zamykanie z dachu w trakcie konserwacji Przykład: system oddymiający B klapa podwójna CO2-otwarcie CO2-otwarcie+przewietrzanie pneumatyczne CO2-otwarcie + przewietrzanie elektryczne bez możliwości przewietrzania wymagany system 1-rurowy zamykanie z dachu wymagane sprężone powietrze z sieci wymagany system 2-rurowy otwarcie.-zamknięcie z poziomu posadzki otwarcie przewietrzania ok. 90 wymagany system 1-rurowy zamykanie z dachu w trakcie konserwacji 24

25 Przykład: system oddymiający M CO2-otwarcie CO2-otwarcie + przewietrzanie pneumatyczne CO2-otwarcie + przewietrzanie elektryczne bez możliwości przewietrzania wymagany system 1-rurowy zamykanie z dachu wymagane sprężone powietrze z sieci wymagany system 2-rurowy otwarcie-zamknięcie z poziomu posadzki otwarcie do przewietrzania ok. 60 wymagany system 1-rurowy zamykanie z dachu w trakcie konserwacji otwarcie do przewietrzania 300 mm Nie jest wymagane sprężone powietrze Skrzynka alarmowa do wyzwalania ręcznego Urządzenie samowyzwalające do otwarcia automatycznego Siłownik pneumatyczne Siłownik elektryczny do przewietrzania 25

26 Kto i co reguluje Które normy i przepisy są dla Państwa obowiązujące? Serwis projektowy LAMILUX oferuje. Indywidualne projektowanie według DIN lub CEA 4020 Wielowariantowe indywidualne rozwiązanie w zakresie systemów oddymiania uwzględniającego warunki brzegowe takie jak właściwości budynków, wymagania administracyjne, wymogi ochrony przeciwpożarowej itd. Zaprojektowanie nawiewów powietrza uwzględniając już istniejące, które stanowią integralną część pełnej koncepcji oddymiania. Serwis projektowania LAMILUX najpewniejsza i najbardziej ekonomiczna droga do rozwiązania łamigłówki przepisów. Przepisy krajowe Techniczne przepisy budowlane Wytyczne w sprawie budowy obiektów specjalnych Wytyczne budownictwa przemysłowego Zasady sztuki budowlanej Przepisy Unijne Dyrektywy CEA 4020 VDS 3564 DIN PM EN Szkolenia jakich sobie Państwo życzycie Nasz Dział Szkoleń oferuje klientom, projektantom, straży pożarnej oraz urzędnikom szkolenia informacyjne nie tylko na temat DIN / PN EN i związanych z nimi regulacjami ale także na indywidualnie zaproponowane tematy. 26

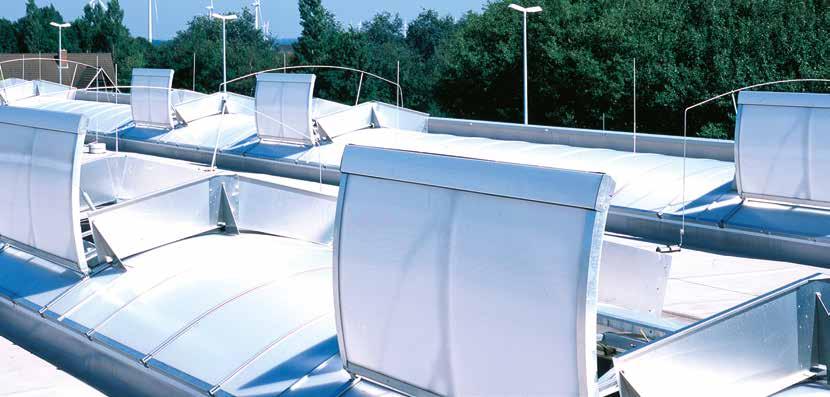

27 Systemy oddymiania i odprowadzania ciepła System oddymiający Systemu CI skośne proste ze spojlerem Wielkość Współczynniki Aw (m²) 100/ / / / / / / / / / / / / / / / / / / / / / / /200 0,60 0,90 1,30 1,56 1,62 1,95 0,93 1,17 1,40 1,87 2,34 1,01 2,03 1,46 1,75 1,95 2,05 2,34 2,44 2,93 2,10 2,81 2,93 2,60 0,75 1,12 1,50 1,80 1,87 2,25 1,08 1,35 1,62 2,16 2,70 1,17 2,34 1,68 2,02 2,25 2,36 2,70 2,81 3,37 2,43 3,24 3,37 3,00 System oddymiający DH Systemu CI skośne proste ze spojlerem Wielkość Współczynniki Aw (m²) 100/ / / / / / / / / / / / / / / / / / / /300 0,88 1,11 1,33 1,77 2,22 0,96 1,99 1,38 1,66 1,85 1,95 2,22 2,32 2,78 0,71 1,06 1,42 1,71 1,78 2,14 1,02 1,28 1,53 2,05 2,56 1,11 2,22 1,60 1,92 2,14 2,24 2,56 2,67 3,20 System oddymiający DK Systemu CI Wielkość Współczynniki Aw (m²) 100/ / / / / / / / / / / / / / / / / / / / / / / /250 0,750 1,125 1,500 1,800 1,875 1,080 1,350 1,620 2,160 2,250 1,170 2,340 1,687 2,025 2,250 2,362 2,700 2,812 2,430 3,240 3,375 3,000 3,750 4,687 System oddymiający B Systemu CI Wielkość Współczynniki Aw (m²) Klapa pojedyncza 120/100 0,78 120/200 1,60 Klapa podwójna 150/200 2,01 200/200 2,72 250/200 3,44 300/200 4,15 150/100 1,11 200/100 1,51 250/100 1,79 300/100 2,16 System oddymiający S Systemu CI Wielkość 150/I 250/I 150/II 250/II 150/III 250/III Współczynniki Aw (m²) 1,093 1,762 1,244 2,005 1,697 2,963 System Oddymiający M Systemu CI Wielkość do określenia w zależności od warunków. Wymiar w świetle 0,5 do 3,0 m maks. powierzchnia 3,0 m 2 Aw=0,55 do 0,70 x otwór w świetle (zależnie od położenia klapy) 27
