1 Infrastruktura Centrum Danych oraz Centrum Operacyjnego GTS Energis

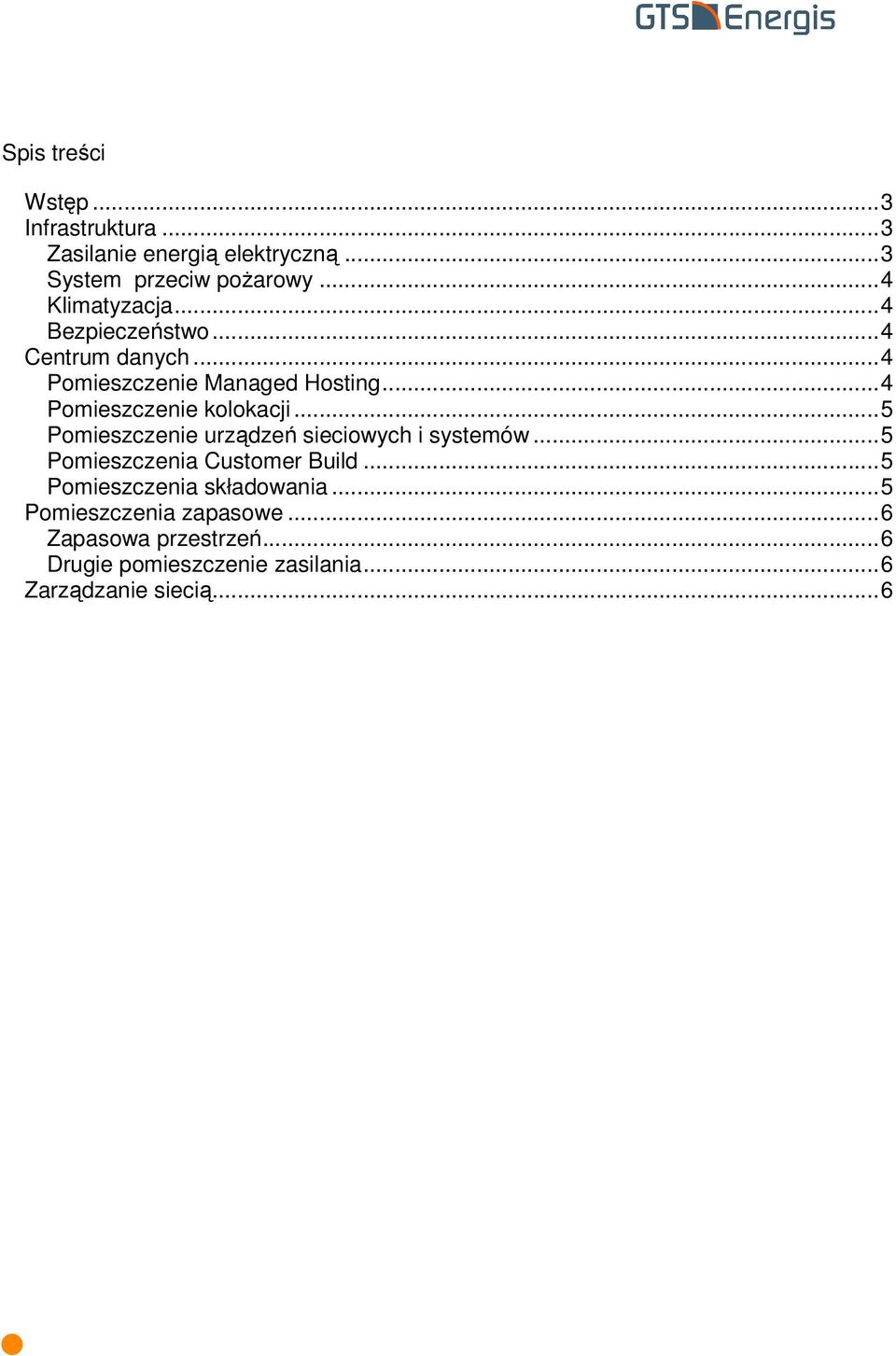

2 Spis treści Wstęp...3 Infrastruktura...3 Zasilanie energią elektryczną...3 System przeciw pożarowy...4 Klimatyzacja...4 Bezpieczeństwo...4 Centrum danych...4 Pomieszczenie Managed Hosting...4 Pomieszczenie kolokacji...5 Pomieszczenie urządzeń sieciowych i systemów...5 Pomieszczenia Customer Build...5 Pomieszczenia składowania...5 Pomieszczenia zapasowe...6 Zapasowa przestrzeń...6 Drugie pomieszczenie zasilania...6 Zarządzanie siecią...6

3 Wstęp Centrum Danych GTS Energis znajduje się w Centrum Operacyjnym. Cała powierzchnia centrum zajmuje około m 2, w tym 800 m 2 półpiętra, które jest przeznaczone na Centrum Zarządzania Siecią i powierzchnię biurową. W budynku znajdują się następujące pomieszczenia: Centrum Danych Centrum Zarządzania Siecią Sprzęt transmisyjny do łączności krajowej i międzynarodowej Centrala transmisji głosu Węzeł transmisji danych Szacunkowo cała inwestycja to ponad 5 milionów dolarów. Centrum zostało tak zaprojektowane, aby spełnić wszystkie operacyjne wymagania GTS Energis przez następne 3 lata. Ponadto 1500 m 2 niezagospodarowanej powierzchni w tylnej części budynku pozwoli w miarę upływu czasu na nie tylko udoskonalanie już istniejących usług, ale także poszerzenie ich zakresu jeśli będzie taka potrzeba. Kluczowymi cechami centrum operacyjnego są jego niezawodność, bezpieczeństwo i najlepsza technologia. Tam gdzie to fizycznie możliwe wszystkie najważniejsze funkcje są w pełni zdublowane i zgodne z koncepcją braku pojedynczego punktu zawodności. W budynku pracują ludzie 24 godziny na dobę, 365 dni w roku. Należy do nich personel centrum zarządzania siecią jak i ochrona. Kamery TV wraz z kontrolą dostępu monitorują i rejestrują ruch zarówno wewnątrz jak i na zewnątrz budynku. Centrum zostało zaprojektowane z myślą o klientach, dlatego też jest wyposażone w pokoje konferencyjne przeznaczone na spotkania i prezentacje. Pomieszczenia w których mieści się Centrum Danych, mają zainstalowane specjalne okna, które pozwalają na zaglądanie bez ryzyka dla bezpieczeństwa urządzeń. Infrastruktura Zasilanie energią elektryczną Zasilanie jest niezbędne dla całego centrum operacyjnego i jego niezawodność jest konieczna dla zachowania ciągłości świadczenia usług. Zasilanie jest dostarczane poprzez dwa niezależne przyłącza do sieci energetycznej. Każdy z dwóch transformatorów jest wyposażony w system UPS, który filtruje i usuwa wszystkie zakłócenia z sieci. Każdy UPS jest gotowy podtrzymać pracę całego centrum, pod pełnym obciążeniem i wliczając wszystkie systemy, przez minimum 1 godzinę. Z tyłu budynku zainstalowane są trzy generatory zdolne do podtrzymania pracy centrum przez 72 godziny bez uzupełniania paliwa. W razie potrzeby można łatwo podłączyć zewnętrzny, przewoźny generator. Każdy z UPS-ów dostarcza prąd przez zdublowany system dystrybucyjny do pomieszczeń ze sprzętem, a poszczególne sekcje dystrybucyjne dostarczają podwójne zasilanie do każdej szafy. Wszystkie urządzenia GTS Energis posiadają minimum dwa zasilacze, klienci mogą także wybrać serwery z podwójnym zasilaniem, aby zminimalizować możliwość awarii ich sprzętu. Zastosowano tutaj najnowocześniejszą technologię zasilania. Po drugiej stronie budynku przewidziano identyczne jak to pomieszczenie. Dzięki temu w miarę jak centrum będzie się powiększać instalowane będą kolejne systemy.

4 System przeciw pożarowy Centrum jest zaopatrzone w najnowszy sprzęt ochrony przeciwpożarowej. Systemy wczesnego wykrywania monitorują bez przerwy wszystkie pomieszczenia i każde zdarzenie jest sygnalizowane pracownikowi ochrony. Ochrona przeciwpożarowa jest uruchamiana ręcznie, ale w razie braku reakcji ze strony pracownika akcja gaszenia wyzwalana jest automatycznie. Podstawą systemu gaszenia jest gaz Innergen. Kubatura każdego pomieszczenie jest zmierzona i wyliczana jest dokładna ilość gazu, niezbędna do ugaszenia pożaru. Gdy system zostanie uruchomiony, elektronicznie kontrolowane zawory wypuszczają wyliczoną ilość gazu do pomieszczenia, gdzie wykryty został pożar. Wszystkie zawory mogą być także otwarte ręcznie. Gaz jest wypuszczany na poziomie sufitu i pod podniesioną podłogę. Ma za zadanie zatrzymać pożar i w przeciwieństwie do systemów typu FM2000 oraz nieużywanych obecnie systemów halonowych, pozostać na miejscu dłużej i zapobiec ponownemu wystąpieniu źródła pożaru. Gaz jest ekologiczny i bezpieczny dla ludzi przebywających w pobliżu. Klimatyzacja Komputery i połączony z nimi sprzęt musi być utrzymywany w niskiej temperaturze, aby uniknąć zbyt wczesnego zużycia i awarii. Wszystkie pomieszczenia centrum danych są utrzymywane w stałym przedziale temperatur tj. od 22 do 27 stopni oraz w warunkach kontrolowanej wilgotności. Potężne systemy klimatyzowania są w 200% nadmiarowe, czyli w każdym pomieszczeniu nawet dwie jednostki mogą jednocześnie doznać awarii i nie nastąpi wzrost temperatury. Powietrze jest wtłaczane do szaf przez podłogę, a po schłodzeniu urządzeń odbierane jest przez otwory w suficie. Bezpieczeństwo Nad bezpieczeństwem całego obiektu oraz Centrum Danych czuwa wyspecjalizowana firma ochroniarska. Do monitorowania przestrzeni centrum zainstalowano kamery wizyjne. Obiekt posiada 4 strefy bezpieczeństwa: Diamond Business Park wjazd za przepustka tylko dla osób zaproszonych; niezbędny zapis w dzienniku wejść wystawiana jest przepustka Centrum Operacyjne GTS Energis : Recepcja wejście tylko osób zaproszonych, niezbędny zapis w dzienniku wejść Centrum Operacyjne GTS Energis : Cześć komunikacyjna tylko pracownicy Centrum Operacyjnego oraz ochrona ma karty magnetyczne zezwalające na wejście do części komunikacyjnej (korytarze, sale konferencyjne) Centrum Operacyjnego; Pomieszczenia Centrum Danych tylko pracownicy odpowiedzialni za utrzymanie systemów posiadają karty umożliwiające wejście do tych pomieszczeń. Jedynym pomieszczeniem Centrum Danych do którego mogą wejść pracownicy klientów GTS Energis jest pomieszczenie Kolokacji. Odbywa się to jednak zawsze w towarzystwie uprawnianego pracownika GTS Energis. Centrum danych Pomieszczenie Managed Hosting W tym pomieszczeniu świadczona jest najważniejsza usługa centrum danych Hosting Zarządzany. Na powierzchni 650 m2 umieszczone są systemy komputerowe dzierżawione klientom i administrowane przez inżynierów GTS Energis. W ten sposób uwalniamy naszych klientów od inwestycji kapitałowych w sprzęt, jak i od wykonywania standardowych prac administracyjnych na eksploatowanych serwerach. Obecnie oferujemy trzy platformy systemowe: Linux na platformie HP/Compaq lub IBM Microsoft Windows również na platformie HP/Compaq lub IBM; Unix/Solaris działający na sprzęcie Sun.

5 W ramach usługi Managed hosting zawarte jest także codzienne nagrywanie kopii zapasowych i stała pomoc inżynierska łącznie z 24-godzinnym nadzorem nad systemami. Osobne jednostki dystrybucji energii elektrycznej zasilają każdy rząd szaf. Jednostki zostały zdublowane, aby uniknąć awarii zasilania. Systemy w tym pomieszczeniu obsługiwane są przez administratorów GTS Energis, i tylko oni mogą wejść do środka. Pomieszczenie kolokacji Podobnie jak pomieszczenie hostingu jest zaopatrzone jest we wszystkie potrzebne urządzenia. Kolokacja różni się tym od zarządzanych serwerów, że klienci dostarczają swój własny sprzęt, natomiast GTS Energis zapewnia podłączenie do infrastruktury centrum danych, do Internetu lub usług transmisji danych i głosu. GTS Energis uzupełnia te podstawowe usługi, wykonywaniem kopii zapasowych na serwerach klienta, dostarczeniem zarządzanych elementów infrastruktury projektu IT jak firewall czy switch. Klienci mogą dzierżawić półki w szafach, całe szafy, lub wydzierżawić specjalnie w tym celu wybudowany okratowany obszar z elektroniczną kontrolą dostępu, co daje dodatkowe bezpieczeństwo. Usługi kolokacji oferowane są także tym klientom, którzy chcą korzystać z innego oprogramowania lub systemów operacyjnych niż te, które są obsługiwane przez inżynierów GTS Energis. Pomieszczenie urządzeń sieciowych i systemów Wielkość tego pomieszczenia wynosi 230 m2. Mieści ono wszystkie główne systemy GTS Energis i sprzęt sieciowy używany do łączenia i wspomagania serwerów klientów. Zawiera również główny węzeł IP GTS Energis. GTS Energis jest obecny w głównych punktach wymiany ruchu internetowego (we Frankfurcie nad Menem) w. W Polsce sieć IP GTS Energis połaczona jest bezpośrednio miedzy innymi z siecią TP S.A., NASK, POL34. GTS Energis jest również członkiem WIX. Tu także znajduje się biblioteka taśm, na których umieszczane są kopie zapasowe każdego zarządzanego przez nas serwera. Ten system pozwala na w pełni automatyczny back-up, i w każdej chwili dostępne są kopie zapasowe danych z ostatnich 10 dni. Ramię robota jest w stanie operować pełnym silosem 6000 taśm, o pojemności 20 GB każda, co daje pełną pojemność 117 TB. Pozwala to na wykonanie kopii zapasowych ponad 7000 serwerów. Pomieszczenia Customer Build Udostępniane jest 5 pomieszczeń, które mogą być używane przez klientów do budowy i testowania ich systemów zanim będą one zainstalowane w pomieszczeniu kolokacji. Z każdego pomieszczenia korzysta w danym czasie tylko jeden klient, a dostępu strzegą karty elektroniczne. Pomieszczenia składowania Pomieszczenia składowania są zaprojektowane dla systemów zapasowych i części zamiennych począwszy od najdrobniejszych kabli po kompletne już szafy. Magazyn ten jest również używany dla zapasowych systemów telekomunikacyjnych potrzebnych w centrum, jak również w węzłach sieci w całej Polsce.

6 Pomieszczenia zapasowe Zapasowa przestrzeń Bezpośrednio do zabudowanej przestrzeni przylega 1500 m2, które nie są obecnie wykorzystane, jednak pozwolą GTS Energis na rozwijanie możliwości hostingu, oraz zaoferowanie nowych produktów i usług. Drugie pomieszczenie zasilania W tym pomieszczeniu w przyszłości umieszczone będą dodatkowe systemy zasilające, które pozwolą nam na zwiększenie mocy dostarczanej do pomieszczeń kolokacji i hostingu, gdy tylko będzie to potrzebne. Zarządzanie siecią Na pierwszym piętrze Centrum Operacyjnego znajdują się pomieszczenia biurowe oraz Centrum zarządzania Siecia (NMC)
