Algorytmy. Paweł Dudzik, Adrian Guzik. Kraków, 6 lipca AGH Kraków. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

Transkrypt

1 Algorytmy Paweł Dudzik, Adrian Guzik AGH Kraków Kraków, 6 lipca 2011 Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

2 Plan wykładu 1 Czym jest algorytm? 2 Budowa algorytmu 3 Schemat blokowy 4 Podprogramy - procedury, funkcje 5 Struktura danych 6 Popularne struktury danych Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

4 1.1. Co to jest algorytm? (1/2) Jeżeli mamy do wykonania jakieś zadanie, budujemy sposób, przepis realizacji tego zadania. Taki przepis to algorytm. Przykłady: przepis kucharski, instrukcja składania mebli,urządzeń itp., zapis nutowy, wykonywanie pisemne dodawania, mnożenia, dzielenia itp. Algorytm (definicja nieformalna) to sposób postępowania (przepis) umożliwiający rozwiązanie określonego zadania (klasy zadań), podany w postaci skończonego zestawu czynności do wykonania, ze wskazaniem ich następstwa. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

5 1.1. Co to jest algorytm? (2/2) Nazwa pochodzi od nazwiska w wersji łacińskiej Algorithmus, Algorismus, perskiego matematyka Muhammeda ibn Musy zwanego al Chuwarismi, żyjącego w IX w, podał on algorytmy wykonywania działań arytmetycznych na liczbach dziesiętnych. Dział wiedzy zajmujący się badaniem algorytmów to algorytmika. Istnieją różne sposoby zapisu algorytmu: słowami, za pomocą schematu blokowego, w pseudokodzie, w jednym z języków programowania. Formalnie spisana wersja algorytmu to program. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

6 1.2. Istotne cechy algorytmu Definicja zadania - co algorytm ma zrobić, Opis ciągu czynności, które po kolei mają być wykonane. Czynności te muszą być na tyle proste (i możliwe do wykonania), aby wykonawca algorytmu mógł je bez dodatkowego tłumaczenia, wykonać ) - operacje elementarne; odpowiednio dobrany poziom szczegółowości. Skończona ilość operacji elementarnych - skończony czas działania. Algorytm dostaje pewne informacje (dane wejściowe) i zwraca jakieś (oczekiwane) wyniki dane wyjściowe, Może istnieć kilka przepisów, które dają na wyjściu te same wyniki. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

7 1.3. Ścisła definicja algorytmu Algorytm to ściśle określony ciąg kroków obliczeniowych, prowadzący do przekształcenia danych wejściowych w wyjściowe. Cechy dobrego algorytmu: Definicja problemu określa dane wejściowe (pochodzące z dokładnie określonego zbioru wartości dozwolonych) i dane wyjściowe, Precyzyjnie zdefiniowany każdy jego krok jest jednoznacznie określony i obejmuje wyłącznie operacje elementarne, Skończony wyprodukuje wynik w skończonej ilości kroków, Jednoznaczny (powtarzalny) jego wielokrotne wykonywanie dla identycznych danych wejściowych daje zawsze taki sam wynik, Kompletny uwzględnia wszystkie możliwe przypadki, jakie mogą wystąpić podczas jego wykonywania. Uniwersalny umożliwia rozwiązanie całej klasy zadań, a nie tylko pojedynczego, ustalonego zadania. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

8 1.4. Zadanie algorytmiczne Zadanie algorytmiczne Postawienie problemu (specyfikacja zadania algorytmicznego): Dane wejściowe poprawność i zakres danych wejściowych, Dane wyjściowe (wyniki) charakterystyka oczekiwanych wyników jako funkcji danych wejściowych. Celem zadania algorytmicznego jest znalezienie algorytmu przekształcającego dane wejściowe w wyjściowe, zgodnie z zadanymi założeniami. Algorytm = rozwiązanie zadania algorytmicznego Algorytm ma działać dla dowolnego zestawu danych ze zbioru poprawnych danych wejściowych. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

9 1.5. Przykłady prostych algorytmów ze świata realnego (1/3) Przepis kuchenny: przygotuj pół kilograma ziemniaków obierz je oraz ugotuj, po ostygnięciu utłucz je, podaj do dowolnego przygotowanego wcześniej mięsa Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

10 1.5. Przykłady prostych algorytmów ze świata realnego (2/3) Znalezienie sali na uczelni: wejdź do budynku w którym znajduje się szukana sala, z trzycyfrowego numeru sali wybierz pierwszą cyfrę, znajdź schody i udaj się na piętro wskazane przez cyfrę, przeczytaj numer sali na pierwszych napotkanych drzwiach, jeżeli pasuje dotarłeś do celu, jeżeli nie, podejdź do kolejnych drzwi i sprawdź ich numer, - czynność powtarzaj aż do osiągnięcia celu. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

11 1.5. Przykłady prostych algorytmów ze świata realnego (3/3) Składanie stołu z Ikea: wyjmij wszystkie części z pudełka, rozłóż je na podłodze, blat połóż górną częścią do dołu, weź pierwszą nogę i umiejsców ją w otworze na rogu blatu, przykręć trzema śrubami w wyznaczonym miejscu, powtórz czynność z pozostałymi trzema nogami. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

13 2.1. Tworzenie algorytmu 1 Definicja problemu (najlepiej w postaci modelu matematycznego). 2 Koncepcja rozwiązania i wybór struktur danych. 3 Zapis algorytmu (stopniowe precyzowanie od koncepcji do pseudo-kodu lub kodu). 4 Dowód poprawności i analiza złożoności obliczeniowej. 5 Implementacja w wybranym języku programowania. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

14 2.2. Instrukcje sterujące Instrukcje sterujące określa kolejność wykonywania akcji podstawowych. Są cztery rodzaje instrukcji sterujących: bezpośrednie następstwo - po wykonaniu instrukcji A wykonaj instrukcję B, wybór warunkowy - jeżeli zachodzi W to wykonaj instrukcję A, w przeciwnym razie wykonaj instrukcję B, iteracja (pętla): ograniczona (wykonaj instrukcję A dokładnie n razy), warunkowa (dopóki zachodzi W wykonuj instrukcję A), skok do instrukcji. Algorytm może zawierać: wiele instrukcji sterujących w niebanalnych kombinacjach, instrukcje sterujące wzajemnie zagnieżdżone. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

15 2.3. Rekurencja Rekurencja Jednym z ciekawszych zagadnień z dziedziny algorytmów jest rekurencja. Krótko mówiąc polega ona na tym, że procedura (podprogram) wywołuje sama siebie. Przykład - Wieża Hanoi. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

16 2.4. Przykład rekurencji - wieża Hanoi (1/3) Starożytna łamigłówka, w której mamy dane trzy kołki, i na pierwszym z nich znajdują się pierścienie ułożone jeden na drugim, tak że każdy z nich leży na pierścieniu o większym promieniu. Łamigłówka polega na tym, żeby przełożyć wszystkie pierścienie na drugi kołek stosując się do następujących reguł: jednocześnie można przenieść tylko jeden pierścień, pierścień nie może nigdy leżeć na pierścieniu o mniejszym promieniu. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

17 2.4. Przykład rekurencji - wieża Hanoi (2/3) Rozwiązanie: Przyjmując oznaczenia jak na rysunku, rozwiązanie przedstawiono w postaci poniższego schematu gdzie, X-Y oznacza przełożenie pierścienia z kołka X na kołek Y. I tak: A-B, A-C, B-C, A-B, C-A, C-B, A-B. Jak to się ma do rekurencji? Przy przykładzie z niewielką ilością pierścieni utworzenie rozwiązania nie stanowi większego problemu. Kłopot zaczyna się w momencie w którym chcielibyśmy stworzyć algorytm rozwiązywania łamigłówki dla dowolnej ilości pierścieni. Okazuje się, że idealnym narzędziem jest rekurencja. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

18 2.4. Przykład rekurencji - wieża Hanoi (3/3) [pseudokod] p r o c e d u r a P r z e n i e s N z X na Y k o r z y s t a j ą c z Z : j e ś l i N=1, to p i s z : X Y ; w przeciwnym wypadku wykonaj : wykonaj P r z e n i e s N 1 z X na Z k o r z y s t a j ą c z Y p i s z X Z wykonaj P r z e n i e s N 1 z Z na Y k o r z y s t a j ą c z X wróć ; [/pseudokod] Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

20 3.1. Schemat blokowy - definicja Schemat blokowy to diagram, na którym algorytm jest reprezentowany przez opisane figury geometryczne, połączone liniami zgodnie z kolejnością wykonywania czynności wynikających z przyjętego algorytmu rozwiązania zadania. Pozwala dostrzec istotne etapy algorytmu i logiczne zależności między nimi. strzałka wskazuje kierunek przebiegu sterowania programem, łączy inne bloki, operand (prostokąt) wszystkie operacje z wyjątkiem instrukcji wyboru, predykat (romb) instrukcja wyboru, etykieta (owal) początek lub koniec sekwencji schematu, wejście/wyjście (równoległobok). Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

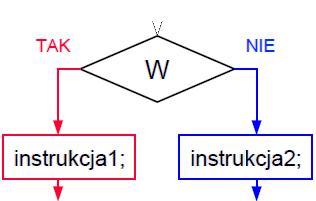

21 3.2. Instrukcje sterujące na schematach blokowych Bezpośrednie następstwo Wybór warunkowy Iteracja warunkowa - while Iteracja warunkowa - do..while Iteracja ograniczona - for Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

22 3.3. Wybór warunkowy if Pascal i f a > b then a := b ; i f a > b then a := b e l s e i f a = b then a := 0 e l s e b := a ; C/C++ i f ( a > b ) a = b ; i f ( a > b ) a = b ; e l s e i f ( a == b ) a = 0 ; e l s e b = a ; Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

23 3.4, Pętla while Pascal while i f i <> 0 do i mod 2=0 then i := i div 2 e l s e i := 3 i + 1 ; C/C++ while ( i!= 0) i f ( i % 2) i = 3 i +1; e l s e i = i / 2 ; Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

24 3.3. Pętla for Pascal f o r i :=0 to 10 do begin x := i 2 ; y := i + 3 ; end ; f o r i :=10 downto 0 do begin x := i 2 ; y := i + 3 ; end ; C/C++ f o r ( i =0; i <=10; ++i ) { x = i 2 ; y = i + 3 ; } f o r ( i =10; i >=0; i ) { x = i 2 ; y = i + 3 ; } Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

26 4. Podprogram Często algorytm wykonuje kilka razy podobne (w zależności od jakiegoś parametru) lub te same czynności. Warto dla takiej czynności (także pewnego algorytmu) zdefiniować podprogram. Podprogram (inaczej funkcja lub procedura) to wydzielona część programu wykonująca jakieś operacje. Zyskujemy: Oszczędność miejsca (rozmiar algorytmu), Większa przejrzystość algorytmu poprzez jego strukturalizację, Łatwiejsze wyłapywanie błędów. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

28 5.1. Definicje zmienna - symbol, który może być utożsamiany z różnymi wartościami; obiekt w pamięci komputera, gdzie można taką wartość przechowywać; typ zmiennej - zbiór wartości, które mogą być przyjmowane przez zmienne danego typu; typ określa sposób kodowania danej zmiennej; struktura danych - zbiór zmiennych określonych typów, posiadający swoistą organizację i związany z nią sposób wykorzystania; Statyczna struktura danych nie zmienia swojego rozmiaru. Dynamiczna struktura danych może zmieniać swój rozmiar w czasie. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

29 5.2. Typy struktur danych Liniowe struktury danych: lista/wektor: tablica (statyczna, dynamiczna, rzadka, macierz), lista (jedno- i dwukierunkowa), stos kolejka (jedno- i dwukierunkowa, priorytetowa). tablica asocjacyjna/słownik/mapa Nieliniowe struktury danych grafowe struktura danych: macierz sąsiedztwa, listy sąsiedztwa, stos o strukturze grafowej, baza danych, drzewiaste struktura danych: B-drzewa, drzewa binarne (BST, AVL, Red-black) kopce Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

31 6.1. Tablica (array) Tablica jest struktura danych składającą się z grupy elementów jednakowego typu, które są dostepne przez indeksowanie. W większości języków programowania tablica zajmuje ciągły obszar pamięci, a mechanizm obsługi tablic jest wbudowany w język. Tablica zapewnia swobodny dostęp (random access) do jej elementów. Pascal x [ 1 0 ] : r e a l ; y [ 5, 5 ] : r e a l ; z = x [ 3 ] + y [ 1, 5 ] ; C/C++ f l o a t x [ 1 0 ] ; f l o a t y [ 5 ] [ 5 ] ; z = x [ 3 ] + y [ 0 ] [ 4 ] ; Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

32 6.2. Rekord (record, structure) Rekord jest strukturą danych grupującą kilka powiązanych logicznie ze sobą danych, które mogą być różnych typów. Pascal type PERSON = record name : s t r i n g [ 3 0 ] ; age : ; end ; J a r e k : PERSON; J a r e k. age := 1 0 ; C/C++ s t r u c t PERSON { char name [ 3 0 ] ; short age ; } J a r e k ; J a r e k. age = 1 0 ; Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

33 6.3. Stos (stack) Stos = Last In First Out to liniowa struktura danych, w której dane dokładane są na wierzchołek stosu (operacja push) oraz są pobierane (operacja pop) również z wierzchołka stosu. Elementy stosu poniżej wierzchołka stosu można wyłącznie obejrzeć, aby je ściągnąć, trzeba najpierw po kolei ściągnąć to, co jest nad nimi, Zastosowania: Obliczenia odwrotna notacja polska (RPN), Pamięć programu (zmienne automatyczne, wywołania funkcji), Algorytmy parsingu, grafowe itp. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

34 6.4. Kolejka (queue) Kolejka = Fast In First Out to liniowa struktura danych, w której dane dokładane są na końcu (tail) kolejki (operacja enqueue), a są pobierane (operacja dequeue) z początku (head) kolejki. Elementy kolejki wewnątrz można wyłącznie obejrzeć, Zastosowania: Obsługa zdarzeń, Procesy kolejkowe, Algorytmy grafowe itp. Wariant: kolejka dwustronna (dequeue), kolejka priorytetowa (priority queue). Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

35 6.5. Lista (list) Lista to liniowa struktura danych, zbudowana z węzłów (nodes), które zawierają dane oraz co najmniej jeden odnośnik (link) do kolejnego węzła (lista jednokierunkowa). Węzeł może zawierać również odnośnik do elementu poprzedniego (lista dwukierunkowa) W porównaniu do tablicy, logiczna kolejność elementów listy może być inna od kolejności fizycznej (w pamięci), Lista nie zapewnia swobodnego dostępu do jej elementów (z wyjątkiem pierwszego (head)), Implementacja: tablicowa lub wskaźnikowa. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

36 6.6. Drzewo (tree) Drzewo to struktura danych, zbudowana z węzłów (nodes), które zawierają dane oraz co najmniej jeden odnośnik (link) do węzła syna oraz dokładnie jeden do węzła rodzica. Węzeł nieposiadający dzieci to liść; drzewo może mieć wiele liści, Węzeł nieposiadający przodka to korzeń ; drzewo ma dokładnie jeden korzeń. Zastosowania: znaczenie drzew jest bardzo duże i ze względu na swoje własności drzewa są stosowane praktycznie w każdej dziedzinie informatyki, Warianty: drzewa AVL, drzewa czerwono-czarne, BST itd. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

37 6.7. Graf (graph) Drzewo to struktura danych, zbudowana z: wierzchołków (vertices) krawędzi (edges) = odnośników do innych węzłów grafu. Krawędzie mogą byc skierowane (graf skierowany) lub etykietowane wagami (graf etykietowany, z wagami). Implementacja: macierz sąsiedztwa, macierz incydencji, listy sąsiedztwa, Bardzo wiele ró znorodnych zastosowań. Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37

38 Bibliografia David Harel, Rzecz o istocie infromatyki, Algorytmika, Warszawa, 2000 Strona Uniwersytetu Adama Mickiewicza w Poznania, Dostępna w Internecie: kluczew/i2_algorithms.htm Wykład Warunkowe instrukcje sterujące if, else, switch, Dostępny w Internecie: Strona Studia Informatyczne Beta, Dostępna w Internecie: do_programowania_w_j%c4%99zyku_c/zadanie_algorytmiczne Encyklopedia Wikipedia, Dostępna w Internecie: Paweł Dudzik, Adrian Guzik (AGH Kraków) Algorytmy Kraków, 6 lipca / 37
