1 Ewelina Grabowska 1 AGH Akademia Górniczo-Hutnicza Wpływ zeolitu na proces wiązania jonów siarczanowych w kompozytach cementowowapiennych 1 Wprowadzenie W tradycyjnej technologii piaskowej betonu komórkowego wykorzystywane jest spoiwo składające się z piasku, cementu i wapna. W ostatnim okresie czasu zwrócono uwagę na wykorzystanie betonów komórkowych o małej gęstości objętościowej ( kg/m 3 ). Konieczność ta wynikała z polepszenia ich izolacyjności termicznej [1]. W związku z tym w technologii dla tych odmian zaczęto stosować gips, który jak się okazało nie jest całkowicie wiązany przez produkty hydratacji, co może przyczyniać się do przekroczenia wartości granicznych wymywalności jonów siarczanowych, określonych w Rozporządzeniu Ministra Gospodarki i Pracy z dnia 7 września 2005 r. klasyfikującego odpady. Dlatego też pojawiła się możliwość zmniejszenia wymywalności tych jonów poprzez dodatek zeolitów typu klinoptilolitowych. Zeolity naturalne, których jednym z głównych przedstawicieli jest klinoptilolit, to grupa uwodnionych tektoglinokrzemianów, o specyficznej, bardzo zróżnicowanej strukturze. Zbudowane są z licznych systemów przestrzennych kanałów i komór, złożonych z wtórnych jednostek strukturalnych (SBU), które nadają tym materiałom unikalne zdolności adsorpcyjne i jonowymienne [2]. Ponadto z danych literaturowych wynika, że klinoptilolit posiada także zdolności immobilizacyjne [3 7]. Choć zeolity naturalne jako pucolany znane są już od stuleci, dopiero postęp w zakresie metod badawczych na przełomie XX i XXI wieku pozwolił wyjaśnić dokładniej ich znaczącą rolę w kształtowaniu właściwości spoiw [8 13] oraz wskazał możliwość ich potencjalnego wykorzystania w produkcji autoklawizowanych materiałów budowlanych, takich jak cegła wapienno-piaskowa i beton komórkowy [14 18]. Dzięki reakcji pucolanowej zachodzącej w warunkach hydrotermalnych pomiędzy wapnem, cementem i zeolitem, powstaje szereg nowych, rzadkich i korzystnych z punktu widzenia własności wytrzymałościowych produktów, między innymi, C-S-H włóknista, tobermoryt i hydrogranaty [19 25]. W artykule zostały przedstawione wyniki badań jonów siarczanowych z zapraw modyfikowanych klinoptilolitem z uwagi na to, że nadmiar niezwiązanych w matrycy siarczanów może być wymywany z betonu komórkowego w ilości przekraczającej wymagania normowe i powodować zagrożenia środowiska naturalnego [26]. Ponadto, praca ta zawiera również badanie wpływu dodatku zeolitu na właściwości wytrzymałościowe, strukturę i mikrostrukturę nowo powstałych produktów. Metody badań Badano zaprawy bez i z dodatkiem gipsu po procesie autoklawizacji. Analizowano także zmiany, jakie powoduje dodatek pucolany w postaci klinoptilolitu w zaprawach z różną zawartością składników takich, jak: cement, wapno hydratyzowane, piasek, gips, woda. W celu oznaczenia wymywalności jonów siarczanowych posłużono się normą EN :2002 i PN- EN 196-2:2006 [27,28]. Ilość niezwiązanych siarczanów określono na podstawie analizy chemicznej. Oprócz oznaczenia wymywalności, wykorzystano metodę badań wytrzymałości na ściskanie, zaś do określenia składu fazowego i mikrostruktury zastosowano SEM/EDS. 1 E. Grabowska AGH Akademia Górniczo-Hutnicza, Wydział Inżynierii Materiałowej i Ceramiki. E: evelyn@agh.edu.pl Logistyka 4/

2 Skł. fazowy Skład chemiczny Logistyka - nauka Charakterystyka fizykochemiczna surowców Do badań zastosowano cement portlandzki CEM I 42,5R, zeolit naturalny pochodzący ze złoża w Słowacji, wodorotlenek wapnia, gips oraz mielony piasek kwarcowy. Właściwości fizyko-chemiczne składników zestawiono w tablicach 1 3. Tablica 1. Właściwości fizyko-chemiczne CEM I 42,5R. Właściwość Wartość Właściwość Wartość Powierzchnia właściwa 3500 cm 2 /g Zawartość alkaliów (eq Na 2 O) 0,8% Początek czasu wiązania 202 min Wodożądność 28,7% Koniec czasu wiązania 257 min Wytrzymałość na ścisk. po 2 dniach 29,3±0,86 MPa Gęstość właściwa 3,11 g/cm 3 Wytrzymałość na ścisk. po 7 dniach 48,1±2,17 MPa Zawartość siarczanów SO 3 3,06% Wytrzymałość na ścisk. po 28 dniach 58,5±0,88 MPa Zawartość chlorków Cl - 0,03% Tablica 2. Właściwości fizyko-chemiczne klinoptilolitu naturalnego. Właściwość Wartość Związek Zawartość związku chemiczny [%] Punkt pięknienia [ºC] 1260 SiO ,3 Temperatura topnienia [ºC] 1340 Al 2 O 3 11,5 13,2 Stabilność termiczna do [ºC] 400 CaO 2,7 5,2 barwa szarozielony MgO 0,6 1,2 zapach bezwonny K 2 O 2,2 3,4 Stopień białości [%] 70 Na 2 O 0,2 1,3 Twardość w skali Mohsa 1,5 2,5 Fe 2 O 3 0,7 1,9 ph 6,8 7,2 klinoptilolit 84 Gęstość objętościowa [kg/m 3 ] krystobalit 8 Porowatość [%] mika 4 Rzeczywista średnica porów [Å] 4 plagioklaz 3 4 Wytrzymałość na ściskanie [MPa] 33 kwarc ślady Tablica 3. Właściwości fizyko-chemiczne wapna hydratyzowanego Bielik (Trzuskawica). Właściwość użytkowa wapna Jednostka miary Wymagania normowe dla produktu Wartość deklarowana CaO + MgO % min.90,00 min.92,00 MgO % max. 5,00 max. 1,00 S0 3 % max.2,00 max.0,50 C0 2 % max. 4,00 max. 2,50 Wapno czynne % min. 80,00 min.84,00 Zawartość wolnej wody % max. 2,00 max. 2,00 Odsiew na sicie 90 j.m % max. 7,00 max. 7,00 Odsiew na sicie 200 urn % max.2,00 max.2,00 Do przygotowania spoiwa stosowanego w technologii betonu komórkowego, użyto piasku kwarcowego zmielonego do powierzchni 3700 cm 2 /g. Analizę ziarnową piasku prezentuje tablica 4, zaś udział frakcji w klinoptilolicie naturalnym pokazano w tablicy 5. Tablica 4. Rozkład wielkości cząstek piasku mielonego mierzony za pomocą dyfrakcji laserowej (Malvern). Wielkość cząstek [μm] < Zawartość frakcji [%] 3,8 25,9 64,1 6,2 Tablica 5. Analiza ziarnowa klinoptilolitu. Wielkość cząstek [μm] >125 Zawartość frakcji [%] 0 0,01 41,5 48,5 8,9 1, Logistyka 4/2013

3 Skład mieszanek Dokonano podziału składu zapraw na 2 grupy: zaprawy zawierające 5% dodatek gipsu (ZG) oraz zaprawy wzorcowe (ZW) bez dodatku gipsu. Ponadto do każdej zaprawy wprowadzono 0%, 10% i 20% zeolitu. Skład spoiwa ustalono analogicznie jak dla technologii UNIPOL. Receptury ze zmienną zawartością składników zestawiono w tablicy 6. Tabela 6. Skład receptur użytych w badaniach. Skład zaprawy Jednostka ZW0 ZW10 ZW20 ZG0 ZG10 ZG20 CEM I 42,5R % ,5 22,5 22,5 Ca(OH) 2 % ,5 22,5 22,5 piasek % Zeolit % Gips (CaSO 4 2H 2 O) % 0 5 w/s 0,80 Warunki autoklawizacji Proces autoklawizacji należy do bardzo ważnych operacji technologicznych otrzymywania ABK. W czasie obróbki hydrotermalnej beton uzyskuje pożądaną wytrzymałość oraz gęstość objętościową (porowatość powyżej 70%). W warunkach wysokoprężnego naparzania zmieniają się także właściwości klinoptilolitu, który zwiększa swoją aktywność pucolanową zarówno pod kątem wzrostu jego wytrzymałości jak i immobilizacji jonów siarczanowych przez nowo powstałe produkty jak i nieprzereagowany klinoptilolit. Każdy zestaw zapraw po zaformowaniu poddano obróbce hydrotermalnej w temperaturze 180 C (rysunek 1).Wybrano cykl autoklawizacji typowy, jaki jest stosowany w technologii UNIPOL (wariant piaskowy). Rys. 1. Schemat cyklu obróbki hydrotermalnej. Wymywalność siarczanów Wyniki badań i dyskusja Przeprowadzone badania wiązania jonów siarczanowych (immobilizacji) metodą chemiczną wskazały, że 10% dodatek zeolitu powoduje zmniejszenie ilości siarczanów w roztworze, co w efekcie utrzymuje immobilizację na poziomie 99%. Natomiast wzrost ilości zeolitu do 20% nie przyczynia się już do zwiększenia stopnia immobilizacji jonów siarczanowych (tablica 7, rysunki 2 4). Logistyka 4/

4 Tablica 7. Stężenie jonów siarczanowych w wyciągach wodnych. 2- Ilość jonów siarczanowych SO 4 niezwiązanych w matrycy (wymytych do roztworu) Receptura ZG0 ZG10 ZG20 Udział [%] 0, , ,00089 Udział [mg/l] 0,9261 0,3087 0,8918 Udział [mg/kg] 46,3 15,4 44,5 Rys. 2. Zawartość SO 4 2- w wyciągach wodnych. Rys. 3. Stężenie SO 4 2- w wyciągach wodnych. Rys. 4. Zawartość SO 4 2- w wyciągach wodnych. 147 Logistyka 4/2013

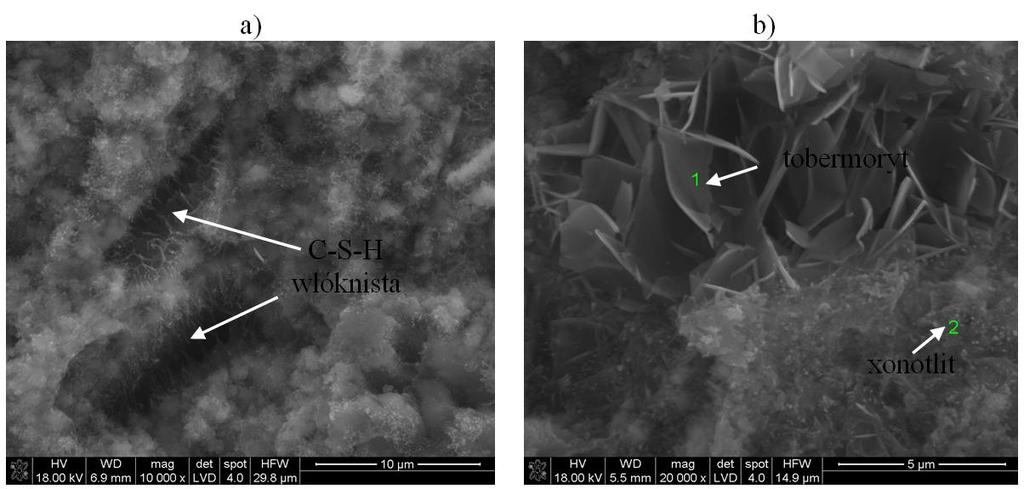

5 Mikrostruktura Celem wyjaśnienia wpływu zeolitu na mikrostrukturę i skład fazowy powstałych podczas autoklawizacji produktów, wykonano badania SEM/EDS. Badania te wykazały, ze istotny wpływ na rodzaj i ilość powstałych w warunkach hydrotermalnych produktów, ma zawartość gipsu i zeolitu. W zaprawach dojrzewających w tych temperaturach i ciśnieniach, w przypadku dodatku gipsu i zeolitu stwierdza się zwiększoną ilość fazy włóknistej oraz w formie plastra pszczelego. Pojawia się także nowa faza, jaką są hydrogranaty z grupy katoitu [C 2 ASH 8 ] (objaśnienie symboli powszechnie stosowanych w chemii cementu: C=CaO, A=Al 2 O 3, S=SiO 2, H=H 2 O). Ponadto występuję anhydryt. Wyniki tych badań zamieszczono na rysunku 5. Rys. 5. Obserwacje mikroskopowe SEM próbek z różną zawartością zeolitu i gipsu po autoklawizacji: a) ZG20 (pow x), b) ZG10 (pow x), c) ZW10 (pow x), d) ZG20 (pow x). Wytrzymałość na ściskanie Analiza badań wytrzymałościowych zapraw z udziałem klinoptilolitu wykazała, że dodatek tego zeolitu w ilości do 10% powoduje przyrost wytrzymałości o ok. 20% (tablica 8). Logistyka 4/

6 Tablica 8. Wytrzymałość na ściskanie zapraw po autoklawizacji. Wytrzymałośc na ściskanie [MPa] wiek ZW0 ZW10 ZW20 ZG0 ZG10 ZG20 3 dni 16,7±0,47 16,8±1,70 9,9±0,52 12,5±0,65 15,8±0,31 7,0±0,17 7 dni 18,3±0,44 21,3±0,59 12,6±0,40 16,1±0,34 17,7±0,47 11,4±0,40 Wzrost wytrzymałości prawdopodobnie związany jest ze zwiększoną ilością form włóknistych i submikrokrystalicznych C-S-H. Wnioski Na podstawie badań wymywalności jonów siarczanowych z matrycy betonowej dokonano wnikliwej oceny wpływu zeolitu stopień immobilizacji jonów siarczanowych. Analiza wykazała, że 10% dodatek zeolitu przyczynia się do zmniejszenia stopnia wymywalności siarczanów do środowiska naturalnego, a tym samym korzystnie wpływa na właściwości ABK. Badanie mikrostruktury i struktury potwierdziły hipotezę, że gips ma wpływ zarówno na rodzaj produktów powstałych podczas autoklawizacji (morfologie fazy C-S-H i tobermorytu), jak i na wielkość kryształów hydrogranatów, co znajduje odzwierciedlenie w wytrzymałości uzyskanej przez dojrzewające w warunkach hydrotermalnych zaprawy. Dobrą wytrzymałość zapewniają: igły (ettringit), włókna (C-S-H typu włóknistego), kryształy o pokroju listewkowatym (tobermoryt) i płytkowym (gliniany wapnia). Dzięki autoklawizacji powstający materiał posiada szereg korzystnych właściwości głównie: wysoką wytrzymałość (dodatek 10% zeolitu w kompozytach cementowo-wapienno-piaskowo-siarczanowych poddanych autoklawizacji powoduje ok. 20% wzrost ich wytrzymałości) oraz wykazuje lepszą odporność na agresję siarczanową. Klinoptilolit stanowi cenny składnik do produkcji betonu komórkowego (poprzez poprawę jego cech użytkowych. Podziękowania Artykuł jest wynikiem badań przeprowadzonych w Katedrze Materiałów Budowlanych na Wydziale Inżynierii Materiałowej i Ceramiki Akademii Górniczo-Hutniczej w ramach działalności statutowej nr Streszczenie W artykule przedstawiono wyniki badań wymywalności jonów siarczanowych z zapraw cementowowapiennych oraz właściwości wytrzymałościowe tychże zapraw po procesie autoklawizacji. Badano zaprawy bez, jak i z 5% dodatkiem gipsu. Autorka analizowała również zmiany, jakie powoduje dodatek pucolany w postaci klinoptilolitu w systemie pucolana cement wapno piasek woda z różną zawartością tych składników. Celem pracy było określenie wpływu zeolitu na stopień wymywalności jonów siarczanowych z zapraw, które są głównym składnikiem ABK. Konstrukcje budowlane wykonane z ABK lub jego gruz zdeponowany na składowisku odpadów, mogą bowiem wpływać niekorzystnie na środowisko naturalne. Słowa kluczowe: wymywalność siarczanów, klinoptilolit, warunki hydrotermalne. 149 Logistyka 4/2013
