1 LABORATORIUM ZASTOSOWAŃ METOD SZTUCZNEJ INTELIGENCJI Projekt SPO-WKP

2 Plan prezentacji Ogólne informacje o projekcie Beneficjent Opis stanowisk badawczych Podsumowanie Zwiedzanie laboratoriów 2

3 OGÓLNE INFORMACJE O PROJEKCIE 3

4 Ogólne informacje o projekcie Program: Sektorowy Program Operacyjny - Wzrost Konkurencyjności Przedsiębiorstw Działanie: Tytuł: Okres realizacji Wzmocnienie współpracy między sferą badawczo-rozwojową a gospodarką Laboratorium Zastosowań Metod Sztucznej Inteligencji

5 Budżet projektu Kwota całkowita: W tym dotacja z MNiSW: zł zł 5

6 BENEFICJENT 6

7 Beneficjent projektu Politechnika Śląska Wydział Mechaniczny Technologiczny Instytut Mechaniki i Inżynierii Obliczeniowej Instytut Podstaw Konstrukcji Maszyn 7

8 Instytut Mechaniki i Inżynierii Obliczeniowej 8

9 Obszary zainteresowań naukowych (1) Bioinspirowane algorytmy optymalizacji Sztuczne sieci neuronowe Analizy Metodą Elementów Skończonych - MSC Patran/Nastran/Marc - Ansys - LS-Dyna - własne oprogramowanie Modelowanie wieloskalowe - homogenizacja komputerowa - techniki pomostowe Przetwarzanie równoległe - wielordzeniowe/wieloprocesorowe - gridy obliczeniowe - obliczenia z użyciem GPU 9

10 Obszary zainteresowań naukowych (2) Biomechanika analizy MES implantów, analizy wieloskalowe tkanek kostnych, eksperymentalne wyznaczanie parametrów materiałowych, modelowanie przepływów biociepła symulacje i eksperymenty związane z zamrażaniem i oparzeniami tkanek Badania eksperymentalne wraz z analizą numeryczna (identyfikacja parametrów elementów konstrukcji na podstawie pomiarów pośrednich) 10

11 Instytut Podstaw Konstrukcji Maszyn 11

12 Obszary zainteresowań naukowych (1) Wspomaganie komputerowe procesów projektowania, konstruowania i eksploatacji maszyn oraz zapewnienia jakości Metodologia diagnostyki technicznej maszyn Metody i techniki sztucznej inteligencji Rozwój i zastosowanie systemów doradczych Metody pozyskiwania wiedzy w projektowaniu i eksploatacji maszyn 12

13 Obszary zainteresowań naukowych (2) Metody i techniki ograniczania hałasu oraz drgań maszyn Robotyka mobilna Systemy wizyjne i termowizyjne, metody przetwarzania i rozpoznawania obrazów Pojazdy elektryczne i elektryczne układy napędowe o minimalnym zużyciu energii Systemy wytwarzania energii ze źródeł odnawialnych 13

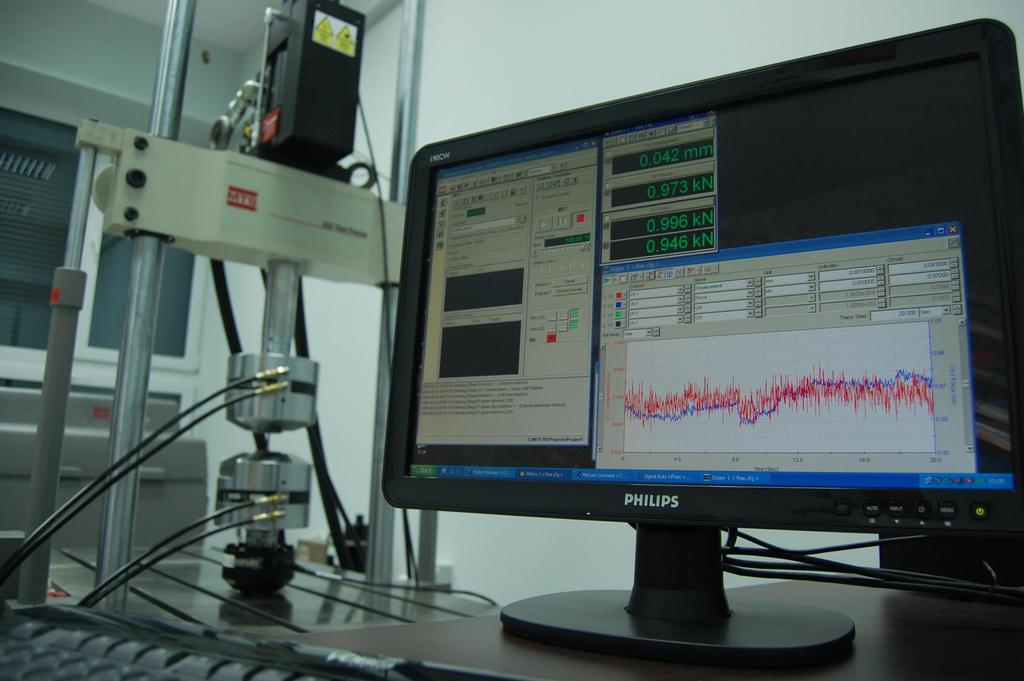

14 OPIS STANOWISK BADAWCZYCH 14

15 Instytut Mechaniki i Inżynierii Obliczeniowej 15

16 Stanowisko do badań wytrzymałościowych materiałów oraz pomiarów fizycznych przy niskich częstościach Maszyna wytrzymałościowa MTS rama 322 zasilacz hydrauliczny serwozawory i siłownik komputer rozdzielacz uchwyty kamera wideoekst. stół kontroler 16

17 Maksymalna siła 100kN, siłownik o skoku 150mm Rozciąganie i ściskanie próbek okrągłych i płaskich do 14mm średnicy i grubości Zginanie trójpunktowe Próby dynamiczne, zmęczeniowe, przy stałej amplitudzie siły, przy stałej amplitudzie przemieszczenia lub przy stałej amplitudzie odkształcenia) Próby dynamiczne z dowolnym przebiegiem Dodatkowy siłownik 25kN oraz ekstensometr liniowy, szczeliniowy (do badań propagacji pęknięć), średnicowy. 17

18 Uchwyty hydrauliczne max siła 100kN Czujnik siły 100kN 18

19 Wideoekstensometr Pomiar przemieszczeń pomiędzy znacznikami, dwie kamery dwie osie lub dwa fragmenty komponentu, pomiar zmiany odległości pomiędzy punktami (max. 50) 19

20 Wzmacniacz tensometryczny HBM 3 karty, 16 kanałów tensometrycznych, 8 wejść napięciowych Kanały tensometryczne do podłączania ćwierć, pół, całych mostków klasa 0.1 próbkowanie 0..1kHz przetworniki 20bit 8x wejście napięciowe +/- 10V 16x wejście ćwierć, pół i cały mostek tensometryczny, pomiar do 500Hz wewnętrzne rezystory 120, 350 Ohm moduł procesora pozwala na przesył danych online do komputera z użyciem USB lub Ethernet 20

21 Wzmacniacz tensometryczny HBM oprogramowanie Catman 21

22 Stanowisko do symulacji MES, optymalizacji i identyfikacji konstrukcji metodami sztucznej inteligencji Ansys 11 Multiphysics wersja komercyjna 1 stanowisko Serwer 22

23 Stanowisko do projektowania i testowania systemów analizy obrazów i wizyjnej inspekcji stanu obiektów. Kamera termowizyjna ThermaCam B20HS Temp. zakres pomiarowy o C Rozdzielczość termiczna +/ K (zakres 0.06K) 23

24 Instytut Podstaw Konstrukcji Maszyn 24

25 Stanowisko do dyskretyzacji i modelownia powierzchni swobodnych skaner ramieniowy MicroScribe G2 laserowa głowica skanująca MicroScan oprogramowanie MicroScanTools Skanowanie stykowe dyskretne Skanowanie stykowe ciągłe 25

26 Stanowisko do dyskretyzacji i modelowania powierzchni swobodnych ramię modelowe Phantom Omnix system modelowania haptycznego ClayTools Modelowanie wokselowe Modelowanie krzywych 26

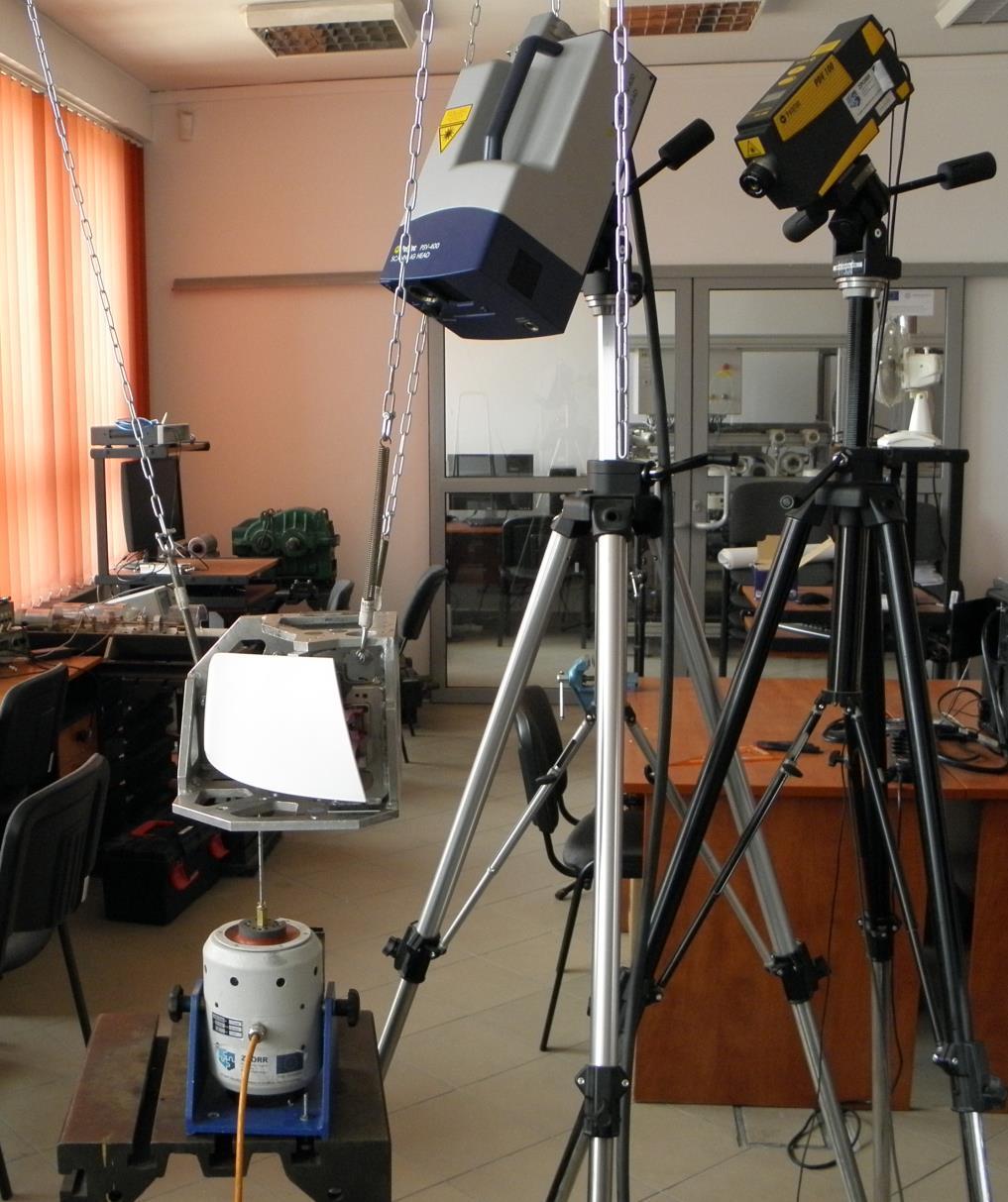

27 Stanowisko do pomiaru pól wibroakustycznych i eksperymentalnej analizy modalnej (1) 27

28 Stanowisko do pomiaru pól wibroakustycznych i eksperymentalnej analizy modalnej (2) 28

29 Stanowisko do identyfikacji, rozwijania i testowania modeli diagnostycznych przeznaczonych dla układów odpornych na błędy System ABB: 800xA Kontroler ABB: AC 800M Wyposażenie (m in.): Przepływomierze: wirowy, masowy Coriolisa, elektromagnetyczny, ultradźwiękowy Zawory elektromagnetyczne i elektro-pneumatyczne 29

30 Stanowisko do projektowania i testowania systemów analizy obrazów i wizyjnej inspekcji stanu obiektów (1) Kamera termowizyjna Jenoptic VarioCAM Rozdzielczość w podczerwieni 320x240px max. Prędkość rejestracji obrazów 50fps Rozdzielczość temperaturowa100mk Obiektywy: ogniskowa 25 mm ogniskowa 50 mm 30

31 Stanowisko do projektowania i testowania systemów analizy obrazów i wizyjnej inspekcji stanu obiektów (2) Kamera Mikrotron MC-1362 z framegrabberem Matryca monochromatyczna CMOS Rozdzielczość 1280 x 1024 pikseli Maksymalna szybkość akwizycji obrazów 500 obrazów / sekundę przy pełnej rozdzielczości Obiektyw makro (Linos / Typ Rodagon 24/4) ogniskowa o długości 28 mm Złącze CameraLink Medium/Full 31

32 Stanowisko do projektowania i testowania systemów zarządzania wiedzą w projektowaniu i eksploatacji maszyn CATIA v5 wersja komercyjna 1 stanowisko Pakiet do inżynierii wiedzy PC-PACK 32

33 PODSUMOWANIE 33

34 Podsumowanie Wyposażono i uruchomiono 7 stanowisk Laboratorium Zastosowań Sztucznej Inteligencji Laboratorium może prowadzić działalność komercyjną Jesteśmy bardzo zainteresowani współpracą z przedsiębiorcami i ośrodkami badawczymi 34

35 ZWIEDZANIE LABORATORIÓW 35

36 Gdzie znajdują się stanowiska badawcze? Wydział Mechaniczny Technologiczny przejście łącznikiem na 1 piętro wydziału Laboratoria: sala 21 parter, po zejściu ze schodów proszę skręcić w prawo (maszyny wytrzymałościowe, MES) sala piętro proszę skręcić w prawo po przejściu przez łącznik, (termowizja) sale 546, 547b i piętro (pozostałe stanowiska) Prosimy o udanie się w grupach 15 osobowych 36

37 DZIĘKUJEMY ZA UWAGĘ 37
