Nr artykułu: Nr identyfikacyjny RT-XM 305 U

Transkrypt

1 Nr artykułu: Nr identyfikacyjny RT-XM 305 U Spis treści: Strona 1. Wskazówki bezpieczeństwa Opis urządzenia Zakres dostawy Użycie zgodne z przeznaczeniem Dane techniczne Przed uruchomieniem Użytkowanie jako piła do drewna/tworzywa sztucznego Użytkowanie jako piła do metalu Transport Wymiana przewodu zasilającego Czyszczenie, konserwacja i zamawianie części zamiennych Utylizacja i recycling 19 A Uwaga! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/wskazówkami bezpieczeństwa. Proszę zachować instrukcje i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi / wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wskazówek bezpieczeństwa. 1. Wskazówki bezpieczeństwa Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie! A OSTRZEŻENIE Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może skutkować porażeniem prądem, niebezpieczeństwem pożaru lub ciężkimi zranieniami. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję. 2. Opis urządzenia 2.1 Piła ukośna (rys. 1-3) 1. Uchwyt 2. Włącznik/ Wyłącznik 3. Dźwignia odryglowująca 4. Głowica urządzenia 5. Blokada wałka piły 6. Ruchoma osłona tarczy tnącej

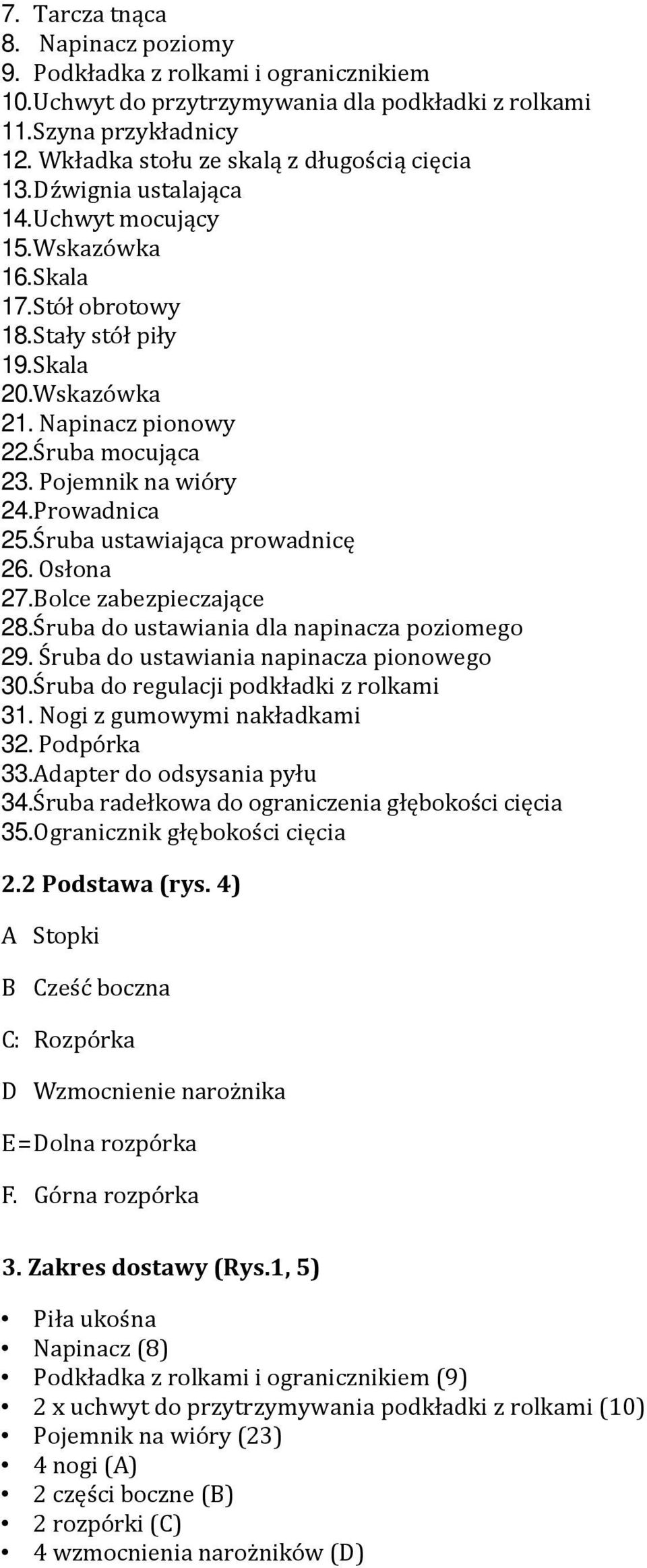

2 7. Tarcza tnąca 8. Napinacz poziomy 9. Podkładka z rolkami i ogranicznikiem 10. Uchwyt do przytrzymywania dla podkładki z rolkami 11. Szyna przykładnicy 12. Wkładka stołu ze skalą z długością cięcia 13. Dźwignia ustalająca 14. Uchwyt mocujący 15. Wskazówka 16. Skala 17. Stół obrotowy 18. Stały stół piły 19. Skala 20. Wskazówka 21. Napinacz pionowy 22. Śruba mocująca 23. Pojemnik na wióry 24. Prowadnica 25. Śruba ustawiająca prowadnicę 26. Osłona 27. Bolce zabezpieczające 28. Śruba do ustawiania dla napinacza poziomego 29. Śruba do ustawiania napinacza pionowego 30. Śruba do regulacji podkładki z rolkami 31. Nogi z gumowymi nakładkami 32. Podpórka 33. Adapter do odsysania pyłu 34. Śruba radełkowa do ograniczenia głębokości cięcia 35. Ogranicznik głębokości cięcia 2.2 Podstawa (rys. 4) A Stopki B Cześć boczna C: Rozpórka D Wzmocnienie narożnika E = Dolna rozpórka F. Górna rozpórka 3. Zakres dostawy (Rys.1, 5) Piła ukośna Napinacz (8) Podkładka z rolkami i ogranicznikiem (9) 2 x uchwyt do przytrzymywania podkładki z rolkami (10) Pojemnik na wióry (23) 4 nogi (A) 2 części boczne (B) 2 rozpórki (C) 4 wzmocnienia narożników (D)

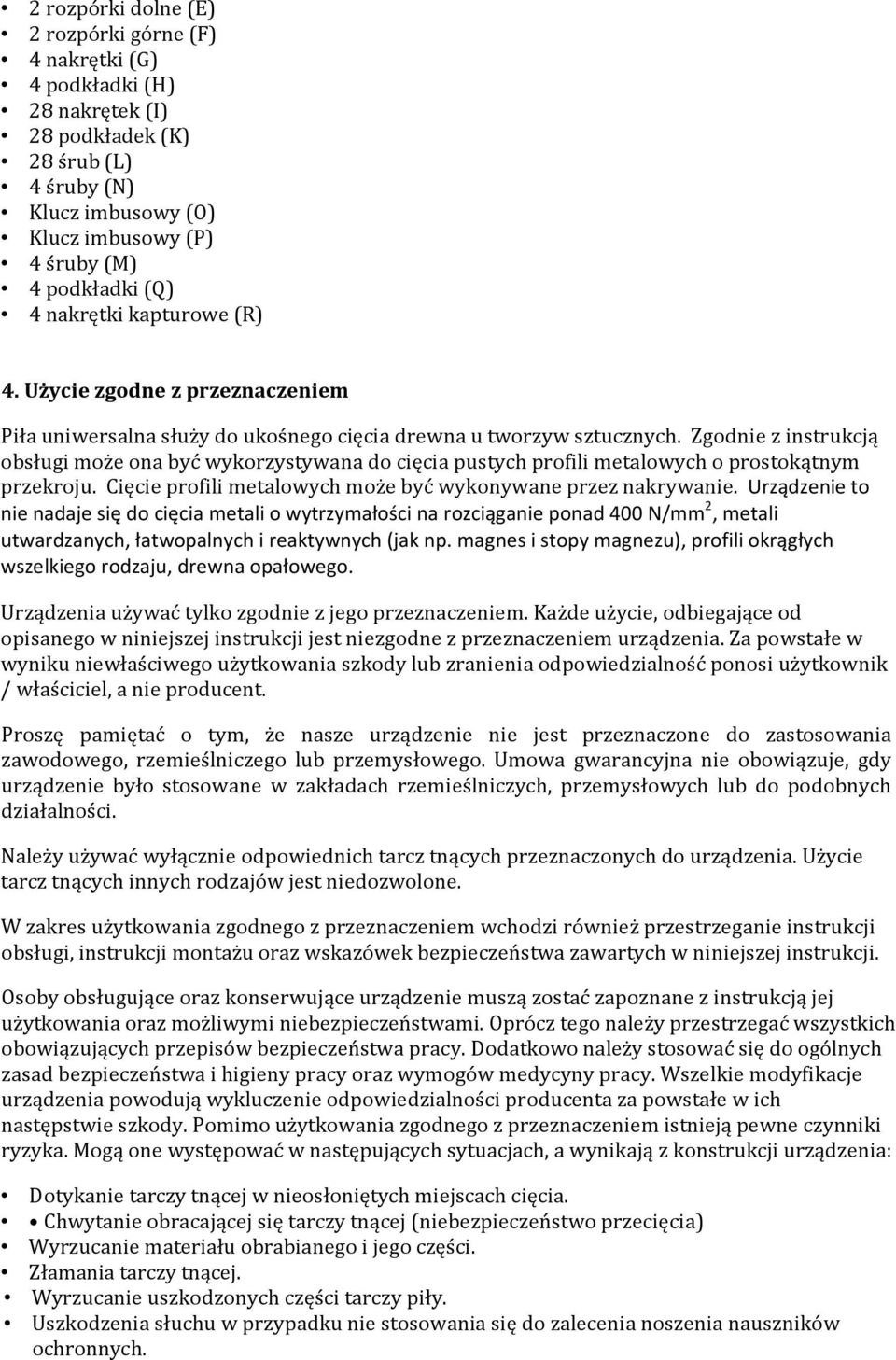

3 2 rozpórki dolne (E) 2 rozpórki górne (F) 4 nakrętki (G) 4 podkładki (H) 28 nakrętek (I) 28 podkładek (K) 28 śrub (L) 4 śruby (N) Klucz imbusowy (O) Klucz imbusowy (P) 4 śruby (M) 4 podkładki (Q) 4 nakrętki kapturowe (R) 4. Użycie zgodne z przeznaczeniem Piła uniwersalna służy do ukośnego cięcia drewna u tworzyw sztucznych. Zgodnie z instrukcją obsługi może ona być wykorzystywana do cięcia pustych profili metalowych o prostokątnym przekroju. Cięcie profili metalowych może być wykonywane przez nakrywanie. Urządzenie to nie nadaje się do cięcia metali o wytrzymałości na rozciąganie ponad 400 N/mm 2, metali utwardzanych, łatwopalnych i reaktywnych (jak np. magnes i stopy magnezu), profili okrągłych wszelkiego rodzaju, drewna opałowego. Urządzenia używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik / właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności. Należy używać wyłącznie odpowiednich tarcz tnących przeznaczonych do urządzenia. Użycie tarcz tnących innych rodzajów jest niedozwolone. W zakres użytkowania zgodnego z przeznaczeniem wchodzi również przestrzeganie instrukcji obsługi, instrukcji montażu oraz wskazówek bezpieczeństwa zawartych w niniejszej instrukcji. Osoby obsługujące oraz konserwujące urządzenie muszą zostać zapoznane z instrukcją jej użytkowania oraz możliwymi niebezpieczeństwami. Oprócz tego należy przestrzegać wszystkich obowiązujących przepisów bezpieczeństwa pracy. Dodatkowo należy stosować się do ogólnych zasad bezpieczeństwa i higieny pracy oraz wymogów medycyny pracy. Wszelkie modyfikacje urządzenia powodują wykluczenie odpowiedzialności producenta za powstałe w ich następstwie szkody. Pomimo użytkowania zgodnego z przeznaczeniem istnieją pewne czynniki ryzyka. Mogą one występować w następujących sytuacjach, a wynikają z konstrukcji urządzenia: Dotykanie tarczy tnącej w nieosłoniętych miejscach cięcia. Chwytanie obracającej się tarczy tnącej (niebezpieczeństwo przecięcia) Wyrzucanie materiału obrabianego i jego części. Złamania tarczy tnącej. Wyrzucanie uszkodzonych części tarczy piły. Uszkodzenia słuchu w przypadku nie stosowania się do zalecenia noszenia nauszników ochronnych.

4 Szkodliwa emisja kurzu z drewna przy użytkowaniu urządzenia w zamkniętych pomieszczeniach. Zranienia o wióry i materiał obrabiany. Urazy oczu spowodowane przez metalowe wióry. 5. Dane techniczne Silnik: 230V ~ 50Hz Moc: 1800 W Tryb pracy: S1 Liczba obrotów. -1 biegu Tarcza jałowego widiowa: ø 250 x ø 30 x 2,2 mm Liczba zębów: 48 Zakres -52 / 0 / +60 Cięcie ukośne 0 do 45 0 w lewą stronę Szerokość cięcia przy 90 Drewno: 305 x 75 mm 105 x 75 mm W metalu: Szerokość cięcia przy 45 Drewno: 210 x 75 mm 70 x 75 mm Metal: Szerokość cięcia przy 2 x 45 (podwójne cięcie ukośne) Drewno: 210 x 40 mm Metal: 70 x 40 mm Waga: ok. 17,5 kg Hałas i wibracje Hałas i wibracje zostały zmierzone zgodnie z normą EN

5 Poziom ciśnienia akustycznego Odchylenie K pa L : Poziom mocy Odchylenie K pa Nosić nauszniki ochronne. 93,7 db (A) 2 db 108,5 db (A) 2 db Oddziaływanie hałasu może spowodować utratę słuchu. Podane wartości są wartościami emisyjnymi i nie muszą odpowiadać wartościom na konkretnym miejscu pracy. Pomimo istnienia związku pomiędzy poziomem emisji a poziomem immisji, nie można wyciągać na tej podstawie bezpośrednich wniosków, czy w tym przypadku niezbędne jest zastosowanie dodatkowych środków ostrożności. Czynniki, wpływające na dany poziom immisji na miejscu pracy to czas trwania wpływu akustycznego, rodzaj pomieszczenia, w którym odbywa się praca, inne źródła dźwięków, jak np. inne urządzenia lub odbywające się w sąsiedztwie inne prace lub procesy. Dopuszczalne wartości pomiarowe na miejscu pracy mogą być różne w zależności od kraju. Informacje te mogą jednak pomóc użytkownikowi w lepszym oszacowaniu zagrożenia i ryzyka. Wartości całkowite drgań (suma wektorowa 3 kierunków) mierzone są zgodnie z normą EN Wartość emisji drgań a h = 1,068 m/s 2 Ograniczać powstawanie hałasu i wibracji do minimum! Używać wyłącznie urządzeń bez uszkodzeń. Regularnie czyścić urządzenie. Dopasować własny sposób pracy do urządzenia. Nie przeciążać urządzenia. W razie potrzeby kontrolować urządzenie. Nie włączać urządzenia, jeśli nie będzie używane. Nosić rękawice ochronne. 6. Przed uruchomieniem 6.1 Ogólnie Urządzenie ustawić na stabilnej powierzchni, tzn. musi zostać przykręcone do stołu roboczego lub seryjnie dołączanej podstawy. Przed uruchomieniem należy odpowiednio zamontować wszystkie pokrywy oraz urządzenia zabezpieczające. Tarcza tnąca musi się swobodnie obracać. Zwrócić uwagę na to, czy w obrabianym drewnie nie ma gwoździ, śruby lub innych ciał obcych. Zanim włączy się przycisk włączania/wyłączania należy upewnić się, czy tarcza piły jest właściwie zamontowana i ruchome części swobodnie się obracają. Przed podłączeniem urządzenia należy się upewnić, że dane na tabliczce znamionowej urządzenia są zgodne z danymi zasilania. 6.2 Składanie piły (rys. 1-3; 6) Aby przestawić stół obrotowy (17) należy poluzować o ok. 2 obroty uchwyt mocujący (14),

6 aby odblokować stół obrotowy (17). Wcisnąć dźwignię ustalającą (13), obrócić stół obrotowy (17) i wskazówkę (15) na wybrany kąt na skali (16) i zablokować uchwytem mocującym (15). Piła posiada ustawienia na pozycjach -45, -30, -22,5, -15, 0, 15, 22,5, 30 i 45, na których można zatrzymać dźwignię ustalającą. Poprzez delikatne wciśnięcie głowicy urządzenia (4) do dołu i jednoczesne wyciagnięcie bolców zabezpieczających (27) z uchwytu silnika, piła zostaje odblokowana z ustawienia dolnego. Obrócić bolec zabezpieczający (27) o 90 o przed jego zwolnieniem, po to, aby piła pozostała odryglowana. Głowicę urządzenia (4) odchylić do góry, aż zablokuje się hak odblokowujący (3). Napinacz (8, 21) może być montowany na stałym stole piły (18) zarówno po lewej jak i po prawej stronie. Zwolnić śruby mocujące obrabiany materiał (30). Przeprowadzić podstawkę z rolką z ogranicznikiem końcowym (9) przez uchwyt dla podstawki z rolką i zamontować ją do stałego stołu piły (18), dociągnąć odpowiednie śruby regulujące (30) (rys. 6). Zamontować drugi uchwyt (10) po przeciwnej stronie piły i zabezpieczyć odpowiednią śrubą mocującą (30). Głowica urządzenia (4) poprzez poluzowanie śruby mocującej (22) może zostać pochylona na lewo pod kątem max. 45. Jeśli piła używana jest bez podstawy, to noga (32) służy do tego, aby w czacie pracy piłą nie przewróciła się do przodu. W tym celu wykręcić nogą (32), aż dotknie powierzchnię piły. 6.3 Montaż podstawy oraz przykręcanie piły do podstawy (rys. 4-24) 1. Włożyć nogi (A) od dołu do rozpórek (C), tak jak pokazano na rysunku 7. Zwracać uwagę na to, aby gumowe nakładki na nogach (A), były prosto ustawione na powierzchni. 2. Nogi (A) przykręcić śrubami (N) do rozpórki (C), z podkładkami (H) i nakrętkami (G), jak pokazano na rysunkach Boczne części (b) przeprowadzić od góry przez rozpórki (C) (rys. 10). 4. Części boczne (B) skręcić w miejscu połączenia z rozpórkami (C) za pomocą 3 śrub (L), podkładek (K) i nakrętek (I) (rys ). 5. Obydwie rozpórki poprzeczne (E) wetknąć aż do oporu do odpowiednich szpar jednej z rozpórek (C) (rys. 13). Rozpórki dolne (E) przykręcić do rozpórki (C) za pomocą 2 śrub (L), podkładek (K) i nakrętek (I), jak pokazano na rys Na tej samej połowie podstawy przeprowadzić obydwie rozpórki porzeczne (F) do odpowiednich szpar, aż do oporu części bocznej (B) (rys. 16). W każdym włożyć usztywnienie narożnika (D) w szparę części bocznej (B). Zwracać uwagę na to, że usztywnienia narożnika (D) zawsze pasują tylko do jednej strony podstawy, jest to przypadek, kiedy otwory w części bocznej (B), w górnych rozpórkach porzecznych (F) i usztywnieniach narożników (D) (rys. 17). 7. Teraz skręcić górne rozpórki (F), usztywnienia narożników (D), boczne części (B) każde 2 śrubami (L), przekładkami (K) i nakrętkami (I) - jak pokazano na rys Obydwie połowy podstawy tak złożyć razem, aby dolne i górne rozpórki (E, F) weszły w szpary na części bocznej (B) (rys. 20). 9. Dolną rozpórkę (E) przykręcić do drugiej części podstawy, jak opisano w p. 5 (rys. 21/1). 10. Dolną rozpórkę (F) przykręcić do drugiej części podstawy, jak opisano w p. 6 (rys. 21/2). 11. Odciągnąć cztery nakładki gumowe (32) na dole piły (rys. 22). 12. Tak ustawić piłę na podstawie, aby otwory, w których znajdowały cię gumowe nakładki (32), pokrywały się z 4 otworami na górnej stronie mocowania piły (J). Teraz włożyć 4 śruby (M) od góry przez nogi piły i skręcić piłę z podstawą (rys ). 6.4 Dokładna regulacja przykładnicy do cięcia pod kątem 90 0 (rys. 1; 25; -27) Stół obrotowy (17) ustawić w pozycji 0.

7 Poluzować śruby mocujące (22) i z pomocą rękojeści nachylić głowicę (1) maszyny (4) całkowicie w prawo. Kątownik (a) ustawić pomiędzy tarczą piły (7) i stołem obrotowym (17). Tak daleko przestawić śrubę do dokładnej regulacji (38), aż kąt między tarczą (7), a stołem obrotowym (17) wyniesie 90 o. Sprawdzić na zakończenie pozycję wskazówki (20) na skali (19), w razie potrzeby, poluzować wskazówkę (20) śrubokrętem krzyżakowym, ustawić na 0 na skali (19) a stół obrotowy (17) zablokować na pozycji 0 o. Urządzenie dostarczane bez przykładnicy kątowej. 6.5 Dokładna regulacja przykładnicy dla cięcia ukośnego 45 (rys. 1, 25, 28-29) Stół obrotowy (17) ustawić w pozycji 0. Poluzować śrubę mocującą (22) i z pomocą rękojeści nachylić głowicę (1) maszyny (4) całkowicie w lewo na 45. Kątownik 45 (b) ustawić pomiędzy tarczą piły (7) i stołem obrotowym (17). Tak daleko przestawić śrubę do dokładnej regulacji (37), aż kąt między tarczą (7), a stołem obrotowym (17) wyniesie 90 o. Urządzenie dostarczane bez przykładnicy kątowej. 7. Zastosowanie jako piła do drewna/tworzywa sztucznego 7.1 Cięcie pod kątem 90 o oraz stół obrotowy na 0 (rys. 1-3, 30) Przy szerokości cięcia do ok. 100 mm można ustawić funkcję suwania piły w pozycji tylnej za pomocą śruby unieruchamiającej prowadnicę suwaną (25). Jeśli szerokość ciecia wynosi ponad 100mm, trzeba uważać na to, że śruba unieruchamiająca prowadnicę suwaną (25) jest luźna a głowica maszyny (4) się porusza. Głowicę urządzenia (4) ustawić w pozycji górnej. Głowicę urządzenia (4) przesunąć za pomocą uchwytu (1) do tyłu i w razie potrzeby zablokować. (w zależności od szerokości cięcia) Przyłożyć drewno do ciecia do szyny przykładnicy (11) i na stole obrotowym (17). Przymocować materiał napinaczem (8) na stałym stole piły (18), aby uniknąć przesunięcia podczas cięcia. Wcisnąć dźwignię odryglowującą (3), aby zwolnić głowicę maszyny (4). Wcisnąć włącznik/wyłącznik (2), aby włączyć silnik. W przypadku zablokowanej prowadnicy suwanej (24): Za pomocą uchwytu (1) poruszać lekkim naciskiem w dół głowicę maszyny (4), aż tarcza piły (7) przetnie przecinany materiał. W przypadku nie zablokowanej prowadnicy suwanej (24): Pociągnąć głowicę maszyny (4) całkiem do przodu i następnie uchwytem (1) równomiernie z niewielkim naciskiem obniżać. Teraz głowicę maszyny (4) powoli i równomiernie pchnąć do tyłu, aż tarcza tnąca (7) całkowicie przetnie materiał. Po skończeniu pracy głowicę urządzenia (4) należy ponownie ustawić w górnej pozycji spoczynku i zwolnić włącznik/wyłącznik (2). Uwaga! Poprzez sprężynę zwrotną urządzenie odbija automatycznie do góry, tzn. po skończonym cięciu nie należy puszczać rękojeści (1), lecz przesunąć powoli i z lekkim naciskiem głowicę urządzenia do góry.

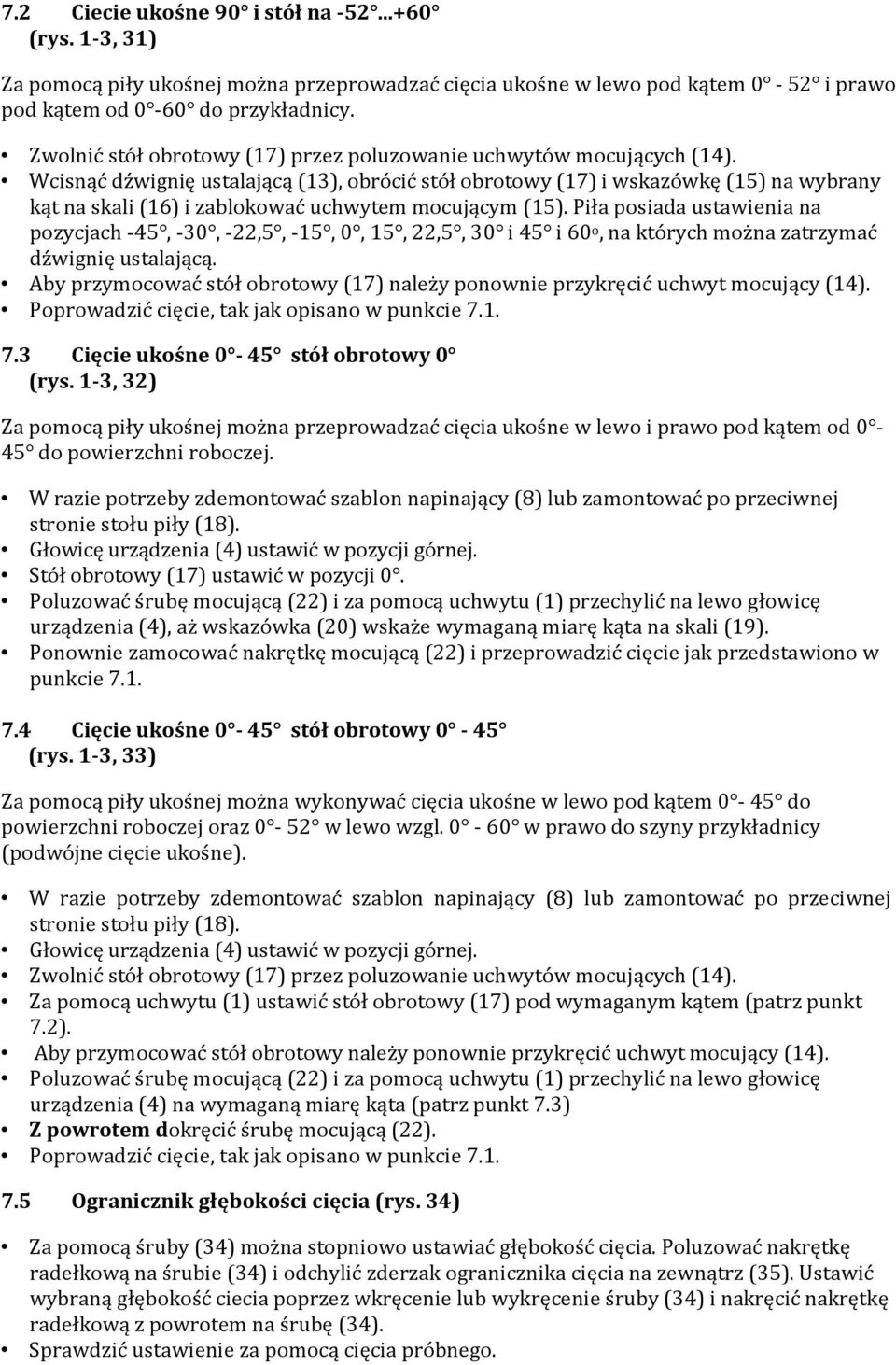

8 7.2 Ciecie ukośne 90 i stół na (rys. 1-3, 31) Za pomocą piły ukośnej można przeprowadzać cięcia ukośne w lewo pod kątem 0-52 i prawo pod kątem od 0-60 do przykładnicy. Zwolnić stół obrotowy (17) przez poluzowanie uchwytów mocujących (14). Wcisnąć dźwignię ustalającą (13), obrócić stół obrotowy (17) i wskazówkę (15) na wybrany kąt na skali (16) i zablokować uchwytem mocującym (15). Piła posiada ustawienia na pozycjach -45, -30, -22,5, -15, 0, 15, 22,5, 30 i 45 i 60 o, na których można zatrzymać dźwignię ustalającą. Aby przymocować stół obrotowy (17) należy ponownie przykręcić uchwyt mocujący (14). Poprowadzić cięcie, tak jak opisano w punkcie Cięcie ukośne 0-45 stół obrotowy 0 (rys. 1-3, 32) Za pomocą piły ukośnej można przeprowadzać cięcia ukośne w lewo i prawo pod kątem od 0-45 do powierzchni roboczej. W razie potrzeby zdemontować szablon napinający (8) lub zamontować po przeciwnej stronie stołu piły (18). Głowicę urządzenia (4) ustawić w pozycji górnej. Stół obrotowy (17) ustawić w pozycji 0. Poluzować śrubę mocującą (22) i za pomocą uchwytu (1) przechylić na lewo głowicę urządzenia (4), aż wskazówka (20) wskaże wymaganą miarę kąta na skali (19). Ponownie zamocować nakrętkę mocującą (22) i przeprowadzić cięcie jak przedstawiono w punkcie Cięcie ukośne 0-45 stół obrotowy 0-45 (rys. 1-3, 33) Za pomocą piły ukośnej można wykonywać cięcia ukośne w lewo pod kątem 0-45 do powierzchni roboczej oraz 0-52 w lewo wzgl w prawo do szyny przykładnicy (podwójne cięcie ukośne). W razie potrzeby zdemontować szablon napinający (8) lub zamontować po przeciwnej stronie stołu piły (18). Głowicę urządzenia (4) ustawić w pozycji górnej. Zwolnić stół obrotowy (17) przez poluzowanie uchwytów mocujących (14). Za pomocą uchwytu (1) ustawić stół obrotowy (17) pod wymaganym kątem (patrz punkt 7.2). Aby przymocować stół obrotowy należy ponownie przykręcić uchwyt mocujący (14). Poluzować śrubę mocującą (22) i za pomocą uchwytu (1) przechylić na lewo głowicę urządzenia (4) na wymaganą miarę kąta (patrz punkt 7.3) Z powrotem dokręcić śrubę mocującą (22). Poprowadzić cięcie, tak jak opisano w punkcie Ogranicznik głębokości cięcia (rys. 34) Za pomocą śruby (34) można stopniowo ustawiać głębokość cięcia. Poluzować nakrętkę radełkową na śrubie (34) i odchylić zderzak ogranicznika cięcia na zewnątrz (35). Ustawić wybraną głębokość ciecia poprzez wkręcenie lub wykręcenie śruby (34) i nakręcić nakrętkę radełkową z powrotem na śrubę (34). Sprawdzić ustawienie za pomocą cięcia próbnego.

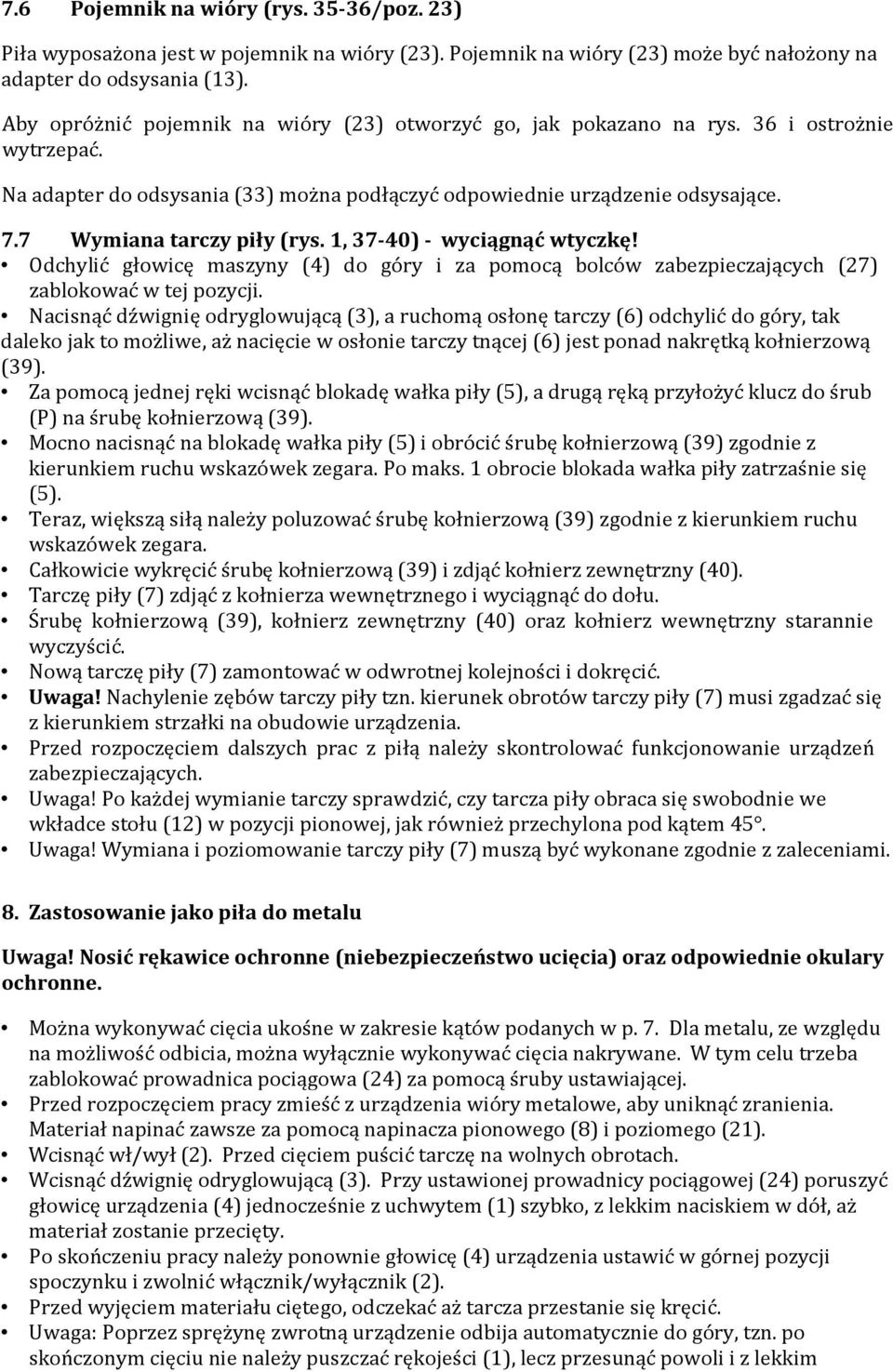

9 7.6 Pojemnik na wióry (rys /poz. 23) Piła wyposażona jest w pojemnik na wióry (23). Pojemnik na wióry (23) może być nałożony na adapter do odsysania (13). Aby opróżnić pojemnik na wióry (23) otworzyć go, jak pokazano na rys. 36 i ostrożnie wytrzepać. Na adapter do odsysania (33) można podłączyć odpowiednie urządzenie odsysające. 7.7 Wymiana tarczy piły (rys. 1, 37-40) - wyciągnąć wtyczkę! Odchylić głowicę maszyny (4) do góry i za pomocą bolców zabezpieczających (27) zablokować w tej pozycji. Nacisnąć dźwignię odryglowującą (3), a ruchomą osłonę tarczy (6) odchylić do góry, tak daleko jak to możliwe, aż nacięcie w osłonie tarczy tnącej (6) jest ponad nakrętką kołnierzową (39). Za pomocą jednej ręki wcisnąć blokadę wałka piły (5), a drugą ręką przyłożyć klucz do śrub (P) na śrubę kołnierzową (39). Mocno nacisnąć na blokadę wałka piły (5) i obrócić śrubę kołnierzową (39) zgodnie z kierunkiem ruchu wskazówek zegara. Po maks. 1 obrocie blokada wałka piły zatrzaśnie się (5). Teraz, większą siłą należy poluzować śrubę kołnierzową (39) zgodnie z kierunkiem ruchu wskazówek zegara. Całkowicie wykręcić śrubę kołnierzową (39) i zdjąć kołnierz zewnętrzny (40). Tarczę piły (7) zdjąć z kołnierza wewnętrznego i wyciągnąć do dołu. Śrubę kołnierzową (39), kołnierz zewnętrzny (40) oraz kołnierz wewnętrzny starannie wyczyścić. Nową tarczę piły (7) zamontować w odwrotnej kolejności i dokręcić. Uwaga! Nachylenie zębów tarczy piły tzn. kierunek obrotów tarczy piły (7) musi zgadzać się z kierunkiem strzałki na obudowie urządzenia. Przed rozpoczęciem dalszych prac z piłą należy skontrolować funkcjonowanie urządzeń zabezpieczających. Uwaga! Po każdej wymianie tarczy sprawdzić, czy tarcza piły obraca się swobodnie we wkładce stołu (12) w pozycji pionowej, jak również przechylona pod kątem 45. Uwaga! Wymiana i poziomowanie tarczy piły (7) muszą być wykonane zgodnie z zaleceniami. 8. Zastosowanie jako piła do metalu Uwaga! Nosić rękawice ochronne (niebezpieczeństwo ucięcia) oraz odpowiednie okulary ochronne. Można wykonywać cięcia ukośne w zakresie kątów podanych w p. 7. Dla metalu, ze względu na możliwość odbicia, można wyłącznie wykonywać cięcia nakrywane. W tym celu trzeba zablokować prowadnica pociągowa (24) za pomocą śruby ustawiającej. Przed rozpoczęciem pracy zmieść z urządzenia wióry metalowe, aby uniknąć zranienia. Materiał napinać zawsze za pomocą napinacza pionowego (8) i poziomego (21). Wcisnąć wł/wył (2). Przed cięciem puścić tarczę na wolnych obrotach. Wcisnąć dźwignię odryglowującą (3). Przy ustawionej prowadnicy pociągowej (24) poruszyć głowicę urządzenia (4) jednocześnie z uchwytem (1) szybko, z lekkim naciskiem w dół, aż materiał zostanie przecięty. Po skończeniu pracy należy ponownie głowicę (4) urządzenia ustawić w górnej pozycji spoczynku i zwolnić włącznik/wyłącznik (2). Przed wyjęciem materiału ciętego, odczekać aż tarcza przestanie się kręcić. Uwaga: Poprzez sprężynę zwrotną urządzenie odbija automatycznie do góry, tzn. po skończonym cięciu nie należy puszczać rękojeści (1), lecz przesunąć powoli i z lekkim

10 naciskiem głowicę urządzenia do góry. 9. Transport (rys. 1-3) Aby zablokować stół obrotowy (17) należy przykręcić uchwyt mocujący (14). Odciągnąć dźwignię odryglowującą (3), nacisnąć głowicę maszyny (4) na dół i zblokować bolcem zabezpieczającym (27). Piła jest teraz w przestawiona do pozycji dolnej. Ustawić funkcję suwania piły za pomocą śruby unieruchamiającej prowadnicę suwaną (25) w tylnej pozycji. Przenosić uprzędzenie za stały stół (18) lub w gdy piła jest zamontowana na podstawie za odpowiednie wybrzuszenie do chwytania na podstawie. Aby na nowo złożyć maszynę, przejdź do punktu Wymiana przewodu zasilającego W razie uszkodzenia przewodu zasilającego, musi być on wymieniony przez autoryzowany serwis lub osobę posiadającą podobne kwalifikacje, aby uniknąć niebezpieczeństwa. 11. Czyszczenie, konserwacja i zamawianie części zamiennych Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka Czyszczenie Urządzenia zabezpieczające i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu. Zaleca się czyszczenie urządzenia po każdorazowym użyciu Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością mydła w płynie Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda Szczotki węglowe W razie nadmiernego iskrzenia proszę zlecić elektrykowi kontrolę stanu szczotek węglowych. Uwaga! Wymiany szczotek węglowych dokonywać może jedynie elektryk Przegląd Urządzenie nie posiada części wymagających konserwacji Zamawianie części zamiennych: Podczas zamawiania części zamiennych należy podać następujące dane: Typ urządzenia Numer artykułu

11 Numer identyfikacyjny Numer części zamiennej Aktualne ceny artykułów i informacje znajdują się na stronie: Utylizacja i recycling Aby zapobiec uszkodzeniom podczas transportu, urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użytkować ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone części dostarczyć do punktu utylizacji. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokalnego.
