SZLIFIERKA DO KRAWĘDZI

Transkrypt

1 SZLIFIERKA DO KRAWĘDZI INSTRUKCJA OBSŁUGI 1

2 Drogi Kliencie! WPROWADZENIE Cieszymy się, że zdecydowałeś się na produkt naszej firmy. Ta instrukcja obsługi została opracowana z myślą o naszych klientach. Można w niej znaleźć potrzebne wskazówki do prawidłowej obsługi, użycia, pielęgnacji oraz nabycia części zamiennych do maszyny. UWAGA: Producent na bieżąco stara się polepszać maszynę, dlatego może się zdarzyć, że niezamieszczone są w tej instrukcji wszystkie zmiany i ulepszenia. Staramy się jednak uzupełniać je na bieżąco. Prosimy przed użytkowaniem maszyny przeczytać instrukcję bardzo uważnie. Dzięki temu można zapobiec możliwym problemom lub uszkodzeniom maszyny. Bez zakłóceniowa i ekonomiczna praca maszyny jest możliwa tylko wówczas, gdy będzie regularnie konserwowana oraz odpowiednio obsługiwana. Producent nie ponosi odpowiedzialności za szkody, które powstaną z nieprzestrzegania podanych wskazówek. 2

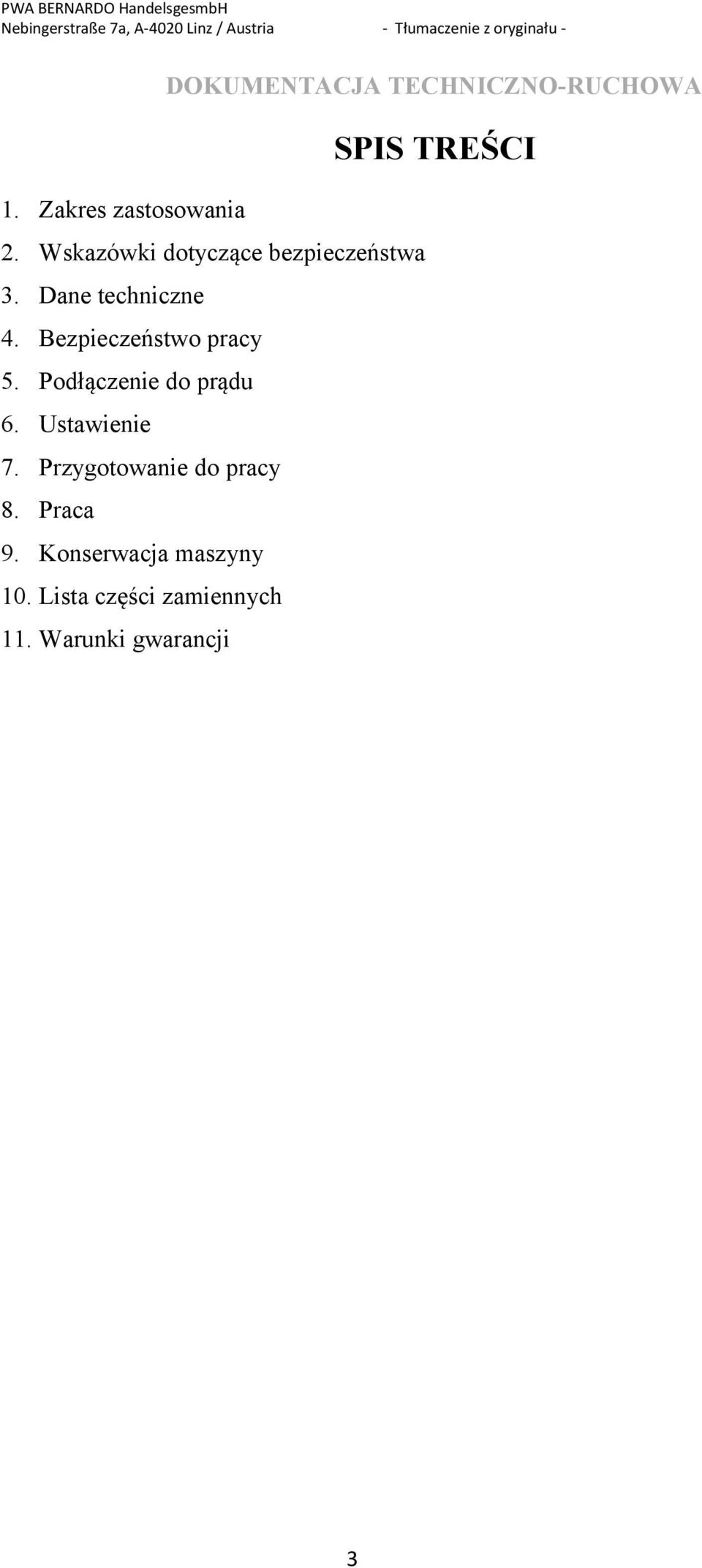

3 1. Zakres zastosowania 2. Wskazówki dotyczące bezpieczeństwa 3. Dane techniczne 4. Bezpieczeństwo pracy 5. Podłączenie do prądu 6. Ustawienie 7. Przygotowanie do pracy 8. Praca 9. Konserwacja maszyny 10. Lista części zamiennych 11. Warunki gwarancji SPIS TREŚCI 3

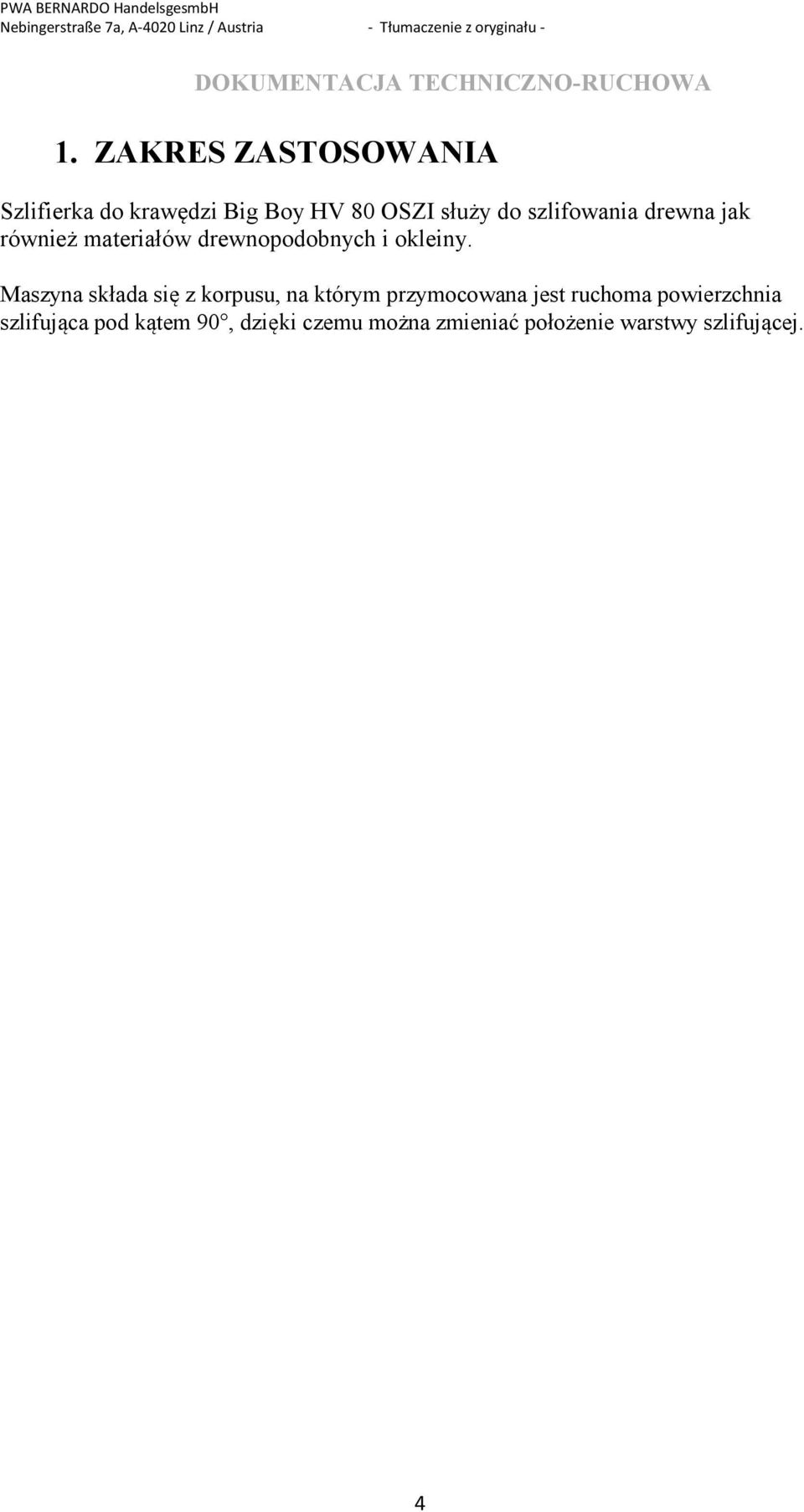

4 1. ZAKRES ZASTOSOWANIA Szlifierka do krawędzi Big Boy HV 80 OSZI służy do szlifowania drewna jak również materiałów drewnopodobnych i okleiny. Maszyna składa się z korpusu, na którym przymocowana jest ruchoma powierzchnia szlifująca pod kątem 90, dzięki czemu można zmieniać położenie warstwy szlifującej. 4

5 2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA Przed pierwszym włączeniem maszyny zapoznać się z zastosowaniem maszyny jak i z niebezpieczeństwami, przestrzegać wskazówek podanych w instrukcji. Używać maszyny tylko do celów, dla których jest przeznacz ona. Proszę sprawdzić przed włączeniem maszyny wszystkie urządzenia zabezpieczające oraz proszę nie pracować bez zalecanych urządzeń zabezpieczających (np. okulary ochronne, maska przeciwpyłowa, okulary ochronne ). Przed pierwszym użyciem zwróci ć uwagę czy prąd jest właściwie podłączony oraz czy wszystkie części są uziemione. Podczas konserwacji, zbrojenia, czyszczenia oraz w przypadkach zakłóceń zawsze wyłączać maszynę z prądu. Maszynę zawsze wyłączać poprzez wyłącznik, nigdy nie wyciągać wtyczki z gniazdka! Nie pracować w wilgotnych pomieszczeniach oraz nie wystawiać urządzenia na deszcz albo na wysokie temperatury. W żadnym wypadku nie pracować w rękawiczkach, szerokim ubraniu, rozpuszczonych włosach, w szalu, itp. Przed rozpoczęciem pracy zdjąć pierścionki, łańcuszki, kolczyki itp., nosić obuwie z przeciwpoślizgową podeszwą, nie używać drabiny, stołka itp. Utrzymywać miejsce pracy, otoczenie oraz maszynę w czystości. Usunąć przed rozpoczęciem pracy wszystkie niepotrzebne przedmioty (np. narzędzia, ), zwróci ć uwagę na dobre, nieoślepiające oświetlenie w miejscu pracy. Nie zostawiać pracującej maszyny bez nadzoru oraz zabezpieczyć urządzenie przed nieupoważnionym oraz niezamierzonym uruchomieniem. Dzieci oraz nieupoważnione osoby trzymać z dala od maszyny oraz dbać o to, aby urządzenie nie mogło być przez nie włączone. Młodzież poniżej 16-tego roku życia może obsługiwać maszynę tylko pod nadzorem osoby dorosłego - fachowca. Zwróci ć uwagę na to, aby urządzenie było obsługiwane przez osoby, które zapoznał y się z urządzeniem, z niebezpieczeństwami podczas pracy oraz są w pełni sprawni umysłowo i fizycznie. Gdyby w miejscu pracy zaistniała potrzeba akustycznej komunikacji z innymi pracującymi urządzeniami, wówczas istnieje możliwość wyposażenia tych urządzeń w optyczne sygnały. 5

6 3. DANE TECHNICZNE Model HV 80 OSZI z oscylacją Wielkość stołu 850 x 300 mm Regulacja wysokości stołu 88 mm Obrotowy agregat szlifowania Długość taśmy 2510 mm Szerokość taśmy 150 mm Średnica króćca odsysającego 100 mm Prędkość taśmy 16 m/sek. Średnica rolek 100 mm Moc silnika 1,5 kw Napięcie 380 V/230 V Poziom hałasu 80 db Waga 148 kg UWAGA: Używać tylko płóciennej taśmy ściernej. 6

7 4. BEZPIECZEŃSTWO PRACY BEZPIECZEŃSTWO PRZEDE WSZYSTKIM! Regularnie konserwować i smarować maszynę, jak zaleca producent. Umieścić potrzebne narzędzia obok maszyny. W żadnym wypadku nie umieszczać ich z tyłu albo nad maszyną, aby uniknąć wpadnięcia ich do urządzenia. Powstający podczas pracy kurz może zaszkodzić zdrowiu. Zwróci ć uwagę na dobrą wentylację albo zainstalować odsysacz pyłów. Nigdy nie pracować bez okularów ochronnych! Nie nosić luźnych ubrań, rozpuszczonych włosów, krawatów albo rękawiczek! Sprawdzić czy obrabiany przedmiot nie ma jakiś luźnych części (np. sęki, gałęzie, ciała obce). Przy wystąpieniu wibracji następuje podwyższone ryzyko wypadku, obrabiany przedmiot albo narzędzia mogą zostać odrzucone. Trzymać obrabiany przedmiot mocno i pod kontrolą, uważać na ewentualne sęki czy ciała obce! 7

8 5. PODŁĄCZENIE DO PRĄDU Urządzenie powinien podłączyć wykwalifikowany elektryk. Proszę się upewnić, że maszyna i przyłączenie są uziemione. Używać tylko 3-fazowego przyłączenia i kabla przedłużającego z odpowiadającym 3- fazowym gniazdem z wtyczką, które odpowiadaj ą normą Unii Europejskiej. Sprawdzić kierunek obrotu silnika, gdy to konieczne połączyć na nowo. Wymienić natychmiast uszkodzone przyłącza lub kable. Zwróci ć uwagę, czy maszyna jest wyłączona zanim się ją podłączy do prądu! UWAGA: Maszyna jest przeznaczona wyłącznie do użytku wewnętrznego! Nie używać maszyny w wilgotnych pomieszczeniach oraz nie wystawiać na deszcz lub wysoką temperaturę. 8

9 6. USTAWIENIE UWAGA: Nie rozstawiać maszyny w wilgotnych i zagrożonych wybuchem pomieszczeniach! 6.1 Rozpakowywanie Wypakować części i upewnić się przed wyrzuceniem opakowania, czy są obecne wszystkie przedstawione części. Dokładnie wyczyścić suchą ścierką wszystkie części. 6.2 Montaż Rozłożyć wszystkie części i sprawdzić ewentualne uszkodzenia lub brak jakiś części. Proszę rozpocząć montaż wówczas, gdy zostały zastąpione brakujące lub uszkodzone części. 9

10 6.2.1 Montaż dolnej części korpusu Dolna część korpusu składa się z dwóch ścian bocznych A i z dwóch ścian przednich B. Obie części A i B przykręcić śrubą sześciokątna wraz z podkładkami i nakrętką sześciokątną, dobrze dokręcić. (Rys. 1) 10

11 6.2.2 Montaż powierzchni szlifującej Powierzchnię szlifującą z płytą główną osadzić na dolnej części korpusu i przykręcić Montaż węża odsysającego (Rys. 3A) Wąż odsysający B nałożyć na króciec odsysający maszyny i przymocować zaciskiem. 11

12 7. PRZYGOTOWANIE DO PRACY 7.1 Ustawienie kąta powierzchni szlifującej (Rys. 4) Agregat szlifujący może być ustawiony między kątem 90 a 0. Aby przestawić należy poluźnić dźwignię A, agregat szlifujący ustawić pod wybranym kątem a następnie dźwignię A mocno dokręcić. 7.2 Ustawienie wysokości stołu szlifującego (Rys. 4 i 4B) Stół szlifujący można ustawiać w gór ę i w dół. Poluzować pod stołem znajdujące się oba uchwyty C, stół ustawi ć w wybranej pozycji i dokręcić. 12

13 7.3 Naprężenie i wymiana taśmy (Rys. 4, 5 i 6) Naprężenie taśmy szlifierskiej odbywa się równomiernie przy pomocy sprężyny naciskowej. Wymiana taśmy szlifierskiej (Rys. 6) Zdjąć tylną osłonę Poluźnić taśmę dźwignią B Wymienić taśmę a następnie z powrotem ustawić napięcie taśmy dźwignią B Założyć osłonę Ustawienie biegu taśmy (Rys. 6) Ustawienie biegu taśmy (położenia taśmy szlifującej na powierzchni szlifującej) odbywa się poprzez kręcenie śruby regulacyjnej w górnej części powierzchni szlifującej. 13

14 7.4 Ustawienie przykładnicy kątowej (rys. 7) Przykładnicę kątową A można ustawić pomiędzy kątem 45 a 90. Poluzować śrubę zaciskową, ustawić wybrany kąt i dokręcić śrubę. 7.5 Szlifowanie kontur (Rys. 8 i 9) Ściągnąć osłonę blaszaną, na walcu mogą być szlifowane kontury. (zobacz Rys. 8 i 9) Dostępna nakładka do szlifowania kontur 14

15 7.6 Szlifowanie na płasko (Rys. 10 i 10A) Przechylić agregat szlifujący w dół, ustawi ć stół roboczy i wysokość taśmy szlifującej. Zamontować ograniczniki A i C, ewentualnie ustawić kąt. Obrabiany przedmiot B przyłożyć do ogranicznika i szlifować (zobacz Rys. 10). 15

16 8. PRACA Maszyna wyposażona jest w włącznik, który odpowiada norm ą Unii Europejskiej. UWAGA: Zabezpieczyć maszynę przed nieupoważnionym włączeniem! W razie konieczności używać zamka przy obudowie z włącznikiem. Nigdy nie zostawiać pracującej maszyny bez nadzoru! 9. KONSERWACJA UWAGA: Zabezpieczyć maszynę przed włączeniem podczas czynności konserwowych: Wyłączyć maszynę WYCIĄGNĄĆ WTYCZKĘ Z GNIAZDKA!!! Przy wystąpieniu wibracji kontrolować obrabiany przedmiot i narzędzia w razie potrzeby zawiadomić firmę dostarczającą. 9.1 Czyszczenie Utrzymywać motor, obudowę i łoże maszyny wolne od kurzu i wiórów (np. przedmuchiwać po skończonej pracy). 9.2 Smarowanie Łożyska i inne ruchome części smarować przystosowanym do tego smarem. 16

17 17

18 18
