Wydanie MOVITRAC 07 02/2003. Instrukcja obsługi / PL
|
|
- Łucja Turek
- 6 lat temu
- Przeglądów:
Transkrypt
1 MOVITRAC 07 Wydanie 02/2003 Instrukcja obsługi / PL
2 SEW-EURODRIVE
3 Spis tresci 1 Ważne wskazówki Wskazówki bezpieczeństwa Budowa urządzenia Budowa urządzenia Oznaczenie typu i główne cechy urządzenia Instalacja Wskazówki dotyczące instalacji Instalacja spełniająca warunki UL Zaciski ekranowania kabli mocy Osłona przed dotykiem Schemat połączeń 230 V 0, ,2 kw / 400 V 0, ,0 kw Schemat połączeń 230 V 3, kw / 400 V 5, kw Instalacja magistrali systemowej bus (SBus) Uruchomienie Ogólne wskazówki dotyczące uruchomienia Prace przygotowawcze i środki pomocnicze Wbudowany panel obsługi Zasada obsługi wbudowanego panelu obsługi Tryb ręczny wprowadzania wartości zadanych Uruchomienie za pomocą wbudowanego panelu obsługi Rozruch silnika Ładowanie programu LOGODrive Lista parametrów Eksploatacja i obsługa Informacje o zakłóceniach Lista błędów (F F-97) Lista ostrzeżeń (r r-32) SEW-Serwis elektroniki Dane techniczne CE, aprobata U oraz C-Tick Ogólne dane techniczne Dane techniczne MOVITRAC Indeks zmian Skorowidz Instrukcja obsługi MOVITRAC 07 3
4 1 Ważne wskazówki Instrukcja obsługi 1 Ważne wskazówki Wskazówki bezpieczeństwa Koniecznie przestrzegaj zawartych w niniejszej instrukcji wskazówek bezpieczeństwa i ostrzeżeń! Zagrożenie elektryczne. Możliwe skutki: śmierć lub ciężkie uszkodzenie ciała. Niebezpieczeństwo. Możliwe skutki: śmierć lub ciężkie uszkodzenie ciała. Niebezpieczna sytuacja. Możliwe skutki: lekkie i nieznaczne uszkodzenia ciała. Niebezpieczeństwo uszkodzenia urządzenia. Możliwe skutki: uszkodzenie urządzenia i powstanie uszkodzeń w jego otoczeniu. Porady i informacje przydatne dla użytkownika. Przestrzeganie instrukcji obsługi jest warunkiem: bezawaryjnej eksploatacji uznania roszczeń gwarancyjnych Przeczytaj więc najpierw instrukcję, zanim rozpoczniesz użytkować urządzenie! Instrukcja zawiera ważne informacje dla obsługi. Dlatego przechowuj ją w pobliżu urządzenia. Użytkowanie zgodne z przeznaczeniem Przetwornice częstotliwości MOVITRAC 07 współpracują z trójfazowymi silnikami asynchronicznymi z wirnikiem zwartym. Silniki te muszą być przystosowane do współpracy z przetwornicami. Nie wolno podłączać innych obciążeń do przetwornicy. 4 Instrukcja obsługi MOVITRAC 07
5 Ważne wskazówki 1 Przetwornice częstotliwości MOVITRAC 07 są urządzeniami do zabudowy stacjonarnej w szafach sterowniczych. Należy bezwzględnie przestrzegać wszelkich informacji dotyczących danych technicznych i warunków dopuszczalnych w miejscu zastosowania. Uruchomienie (rozpoczęcie użytkowania zgodnego z przeznaczeniem) zabronione jest dopóty, dopóki nie będzie pewne, iż: maszyna spełnia wytyczną EMV 89/336/EWG produkt końcowy zgodny jest z wytyczną maszynową 89/392/EWG, należy przestrzegać również EN Zakres zastosowania Jeśli urządzenie nie zostało wyraźnie przewidziane do tego celu, zabronione są następujące zastosowania: Użytkowanie w strefie ochrony przeciwwybuchowej Użytkowanie w otoczeniu zawierającym szkodliwe substancje: oleje kwasy gazy opary pyły promieniowanie w innych szkodliwych otoczeniach Użytkowanie z mechanicznymi obciążeniami drgającymi i udarowymi, które wykraczają poza wymogi EN Jeśli przetwornica pełni funkcję bezpieczeństwa, która ma zagwarantować ochronę maszyn i osób Złomowanie Przestrzegaj aktualnych przepisów: Złomowanie przeprowadzaj zgodnie z właściwościami i według obowiązujących przepisów np. jako: złom elektroniczny (obwody drukowane) tworzywa sztuczne (obudowa) blachę miedź Instrukcja obsługi MOVITRAC 07 5
6 2 Wskazówki bezpieczeństwa 2 Wskazówki bezpieczeństwa Instalacja i uruchomienie Nie wolno nigdy instalować lub uruchamiać produktów uszkodzonych. Natychmiast zareklamuj uszkodzenia w przedsiębiorstwie transportowym. Tylko wykwalifikowani elektrycy mogą przeprowadzać uruchomienie oraz prace serwisowe w urządzeniu. Personel musi posiadać odpowiednie przeszkolenie z zakresu zapobiegania wypadkom i przestrzegać obowiązujących przepisów (np. EN 60204, VBG 4, DIN-VDE 0100/0113/0160). Podczas instalacji i uruchamiania silnika i hamulca należy przestrzegać odpowiednich instrukcji! Środki i urządzenia ochronne muszą odpowiadać obowiązującym przepisom (np. EN lub EN 50178). Uziemienie urządzenia jest koniecznym działaniem ochronnym. Urządzenia chroniące przed nadmiernym prądem są koniecznymi urządzeniami ochronnymi. Urządzenie spełnia wymogi bezpiecznego rozdzielenia przyłączy mocy i elektroniki zgodnie z normą EN Aby zagwarantować bezpieczne rozdzielenie, wszystkie podłączone obwody prądowe powinny również spełniać wymogi bezpiecznego rozdzielenia. Za pomocą odpowiednich kroków upewnij się, iż podłączony silnik nie uruchomi się samoczynnie przy włączaniu przetwornicy do sieci. W tym celu można połączyć np. wejścia binarne DI01 do DI03 z GND. W przypadku wielkości 0S, 0M i 0L dokonuj przełączania na wyjściu przetwornicy częstotliwości wyłącznie wówczas, gdy stopień wyjściowy jest zablokowany. Eksploatacja i obsługa Przed zdjęciem pokrywy ochronnej odłącz urządzenie od sieci. Niebezpieczne napięcia mogą utrzymywać się w urządzeniu jeszcze przez 10 minut po odłączeniu go od sieci. Gdy pokrywa ochronna jest zdjęta urządzenie posiada klasę ochrony IP 00. Na wszystkich podzespołach z wyjątkiem elektroniki sterowania obecne są niebezpieczne napięcia. Zamykaj urządzenie podczas użytkowania. W stanie włączonym wstępują na zaciskach wyjściowych i podłączonych do nich kablach i zaciskach silnika niebezpieczne napięcia. Jeśli urządzenie jest zablokowane a silnik nie pracuje, wówczas również obecne mogą być niebezpieczne napięcia. Zgaśnięcie diod LED i wskazania 7-segmentowego nie oznacza braku napięcia w urządzeniu. Funkcje bezpieczeństwa właściwe dla urządzenia lub blokada mechaniczna mogą spowodować unieruchomienie silnika. Usunięcie przyczyny zakłócenia lub reset może prowadzić do tego, iż napęd uruchomi się z powrotem samoczynnie. Jeśli w przypadku napędzanej maszyny z przyczyn bezpieczeństwa jest to niedopuszczalne, wówczas przed usunięciem zakłócenia odłącz urządzenie od sieci. 6 Instrukcja obsługi MOVITRAC 07

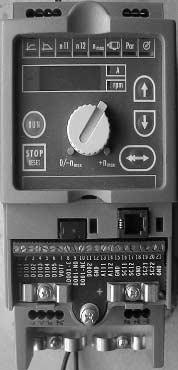

7 Budowa urządzenia 3 3 Budowa urządzenia 3.1 Budowa urządzenia Wielkość 0S, 0M, 0L BXX Rys. 1: Budowa urządzenia MOVITRAC 07, wielkość 0S, 0M, 0L 1. X1: Przyłącze do sieci, 3-fazowe: L1 / L2 / L3 / PE lub jednofazowe: L / N / PE 2. Panel obsługi 3. Przełącznik DIP S11 przełączanie na sygnał U lub I 4. Zacisk ekranowania elektroniki 5. X2: Przyłącze silnika U / V / W / PE 6. Zaciski ekranujące kabli mocy 7. X11: Podłączenie RS-485 (tylko do celów serwisowych) 8. Przełącznik DIP S12 opornik obciążenia systemu bus 9. X10: Listwa zaciskowa elektroniki 10. X3: Przyłącze rezystora hamującego PE / R+ / R- Instrukcja obsługi MOVITRAC 07 7

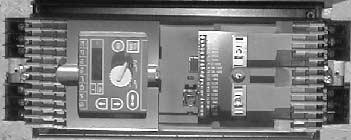

8 3 Budowa urządzenia Wielkość 1, 2S, AXX Rys. 2: Budowa urządzenia MOVITRAC 07, wielkość 1, 2S, 2 1. X1: Przyłącze do sieci, 3-fazowe: śruba L1 / L2 / L3 / PE 2. Panel obsługi 3. Przełącznik DIP S11 przełączanie na sygnał U lub I 4. Zacisk ekranowania elektroniki 5. X2: Przyłącze silnika śruba U / V / W / PE 6. Miejsce na zacisk ekranowania mocy 7. X11: Podłączenie RS-485 (tylko do celów serwisowych) 8. Przełącznik DIP S12 opornik obciążenia magistrali systemowej bus 9. X10: Listwa zaciskowa elektroniki 10. X3: Przyłącze rezystora hamującego / R+ / R - / PE 8 Instrukcja obsługi MOVITRAC 07

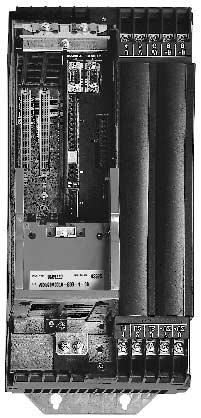

9 Budowa urządzenia 3 Wielkość AXX Rys. 3: Budowa urządzenia MOVITRAC 07, wielkość 3 1. Przyłącza PE 2. X1: Przyłącze do sieci, 3-fazowe: L1 (1) / L2 (2) / L3 (3) 3. X4: Przyłącze obwodu pośredniego (nie używane) 4. Przyłącza PE (nie widoczne) 5. X2: Przyłączenie silnika U (4) / V (5) / W (6) 6. X3: Przyłączenie rezystora hamującego R+ (8) / R (9) 7. Panel obsługi 8. Przełącznik DIP S12 opornik obciążenia magistrali systemowej bus 9. X11: Podłączenie RS-485 (tylko do celów serwisowych) 10. Przełącznik DIP S11 przełączanie na sygnał U lub I 11. X10: Listwa zaciskowa elektroniki 12. Zacisk ekranowania elektroniki Instrukcja obsługi MOVITRAC 07 9

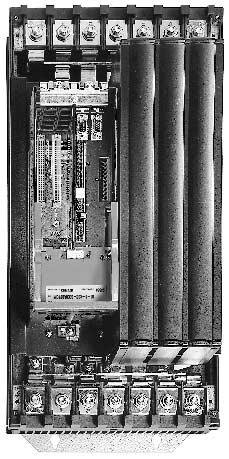

10 3 Budowa urządzenia Wielkość 4 Rys. 4: Budowa urządzenia MOVITRAC 07, wielkość AXX 1. X2: Przyłącze PE 2. X1: Przyłącze do sieci, 3-fazowe: L1 (1) / L2 (2) / L3 (3) 3. X4: Przyłącze obwodu pośredniego (nie używane) 4. X2: Przyłącze PE 5. X2: Przyłączenie silnika U (4) / V (5) / W (6) 6. X3: Przyłączenie rezystora hamującego R+ (8) / R (9) i PE 7. Panel obsługi 8. Przełącznik DIP S12 opornik obciążenia systemu bus 9. X11: Podłączenie RS-485 (tylko do celów serwisowych) 10. Przełącznik DIP S11 przełączanie na sygnał U lub I 11. X10: Listwa zaciskowa elektroniki 12. Zacisk ekranowania elektroniki 10 Instrukcja obsługi MOVITRAC 07
11 Budowa urządzenia Oznaczenie typu i główne cechy urządzenia Przykład oznaczenia typu Typ MC Szereg konstrukcyjny i rodzina Wersja A Zalecana moc silnika 022 = 2.2 kw Napięcie przyłączeniowe Filtr sieciowy Rodzaj zasilania 2 = V AC 5 = V AC B = filtr sieciowy stopnia B A = filtr sieciowy stopnia A 0 = brak filtra sieciowego 3 = 3-fazowe / 1 = 1-fazowe Kwadranty Wyposażenie 4 = 4Q (z czoperem hamulcowym) 00 = Standard 10 = LOGODrive MC 07 A B Przykład tabliczki znamionowej Rys. 5: Przykład tabliczki znamionowej 02940FXX Instrukcja obsługi MOVITRAC 07 11
12 3 Budowa urządzenia Zakres dostawy Dodatek Rys. 6: Podstawowe cechy dostarczanych urządzeń dodatek dla wielkości AXX Podstawowe cechy dostarczanych urządzeń dodatek dla wielkości Zaciski ekranowania przewodów elektroniki (2 zaciski po jednej śrubie) [1] Pokrywa do nakładania na urządzenie [4] Krótka informacja do umieszczenia na tyle pokrywy [5] Zaciski ekranowania silnika i hamulca [2] Łączniki mocujące do włożenia w radiator [3] Śruby mocujące na opcjonalny rezystor hamujący [6] Zacisk ekranowania mocy wraz ze śrubami mocującymi Osłona przed dotykiem wraz ze śrubami mocującymi 12 Instrukcja obsługi MOVITRAC 07
13 Instalacja 4 4 Instalacja 4.1 Wskazówki dotyczące instalacji Podczas instalacji należy bezwzględnie przestrzegać wskazówek bezpieczeństwa! Momenty dociągające Używać tylko oryginalnych elementów przyłączeniowych. Przestrzegaj dopuszczalnych momentów dociągania dla zacisków mocy MOVITRAC 07. Wielkość 0S/M/L 0,5 Nm (4.4 lb.in) Wielkość 1 0,6 Nm (5.3 lb.in) Wielkość 2S/2 1,5 Nm (13.3 lb.in) Wielkość 3 3,5 Nm (31 lb.in) Wielkość 4 14 Nm (124 lb.in) Nm (lb.in)! Rys. 7: Uwzględnić momenty dociągające 02475AXX Zalecane narzędzia Końcówki izolacyjne żył Minimalna wolna przestrzeń i położenie montażowe Podczas pracy przy listwie zacisków elektroniki X10 używaj śrubokręta o szerokości ostrza 2,5 mm. Te zaciski zaplanowane zostały do instalacji bez końcówek izolacyjnych żył. W celu zapewnienia właściwego chłodzenia pozostaw wolną przestrzeń 100 mm (4 in) nad i pod urządzeniem. Wolna przestrzeń z boków nie jest konieczna, możesz montować urządzenia w szeregu jedno obok drugiego. Uważaj na to, aby cyrkulacja powietrza nie była zakłócana przez przewody i inne materiały instalacyjne. Unikaj pozycji, w których ciepłe powietrze wydostające się z innych urządzeń skierowane byłoby na przetwornicę. W przypadku wielkości 4 i 5 nie montuj w strefie 300 mm (11.81 in) nad urządzeniem żadnych komponentów wrażliwych na ciepło. Urządzenia montuj wyłącznie w pozycji pionowej. Montaż poziomo, skośnie lub do góry nogami jest niedozwolony. Instrukcja obsługi MOVITRAC 07 13
14 4 Instalacja Dławik sieciowy W przypadku więcej niż czterech urządzeń 3-fazowych lub więcej niż jednego urządzenia 1-fazowego na jednym przewidzianym na prąd sumaryczny styczniku sieciowym: należy przyłączyć dławik sieciowy w celu ograniczenia prądu włączeniowego. Oddzielne kanały kablowe Bezpieczniki wejściowe i wyłącznik różnicowoprądowy Przyłącze sieciowe PE Przewody elektroenergetyczne i przewody elektroniczne prowadzić w oddzielnych kanałach kablowych. Zainstaluj bezpieczniki wejściowe na początku przewodu sieciowego za odgałęzieniem szyny zbiorczej. Zastosuj bezpieczniki typu D, DO, NH lub wyłącznik zabezpieczenia mocowego. Niedopuszczalne jest zastosowanie wyłącznika różnicowo-prądowego jako jedynego zabezpieczenia. Przy normalnej pracy przetwornicy mogą występować prądy upływowe > 3,5 ma. Przewód PE podłączyć zgodnie z przepisami obowiązującymi w danym kraju. Podczas normalnej pracy przetwornicy mogą występować robocze prądy upływowe > 3,5 ma. Sieci IT W sieciach napięciowych z nieuziemionym punktem zerowym (sieci IT) SEW zaleca zastosowanie czujników izolacyjnych z pomiarem kodu modulacji impulsowej. W ten sposób unikniesz niepożądanego wyzwalania czujnika izolacyjnego w wyniku pojemności doziemnej przetwornicy częstotliwości. Stycznik Stosować wyłącznie styczniki o kategorii użytkowej AC-3 (IEC 158-1). Przekroje Przewód sieciowy: Przekrój odpowiedni do wejściowego prądu znamionowego I sieć przy obciążeniu znamionowym Doprowadzenie prądu do silnika: Przekrój odpowiedni do znamionowego prądu wyjściowego I N Przewody elektroniki: maksymalnie 1,5 mm 2 (AWG16) bez końcówek izolacyjnych żył maksymalnie 1,0 mm 2 (AWG16) z końcówkami izolacyjnymi żył Długości przewodów dla pojedynczych napędów Długości przewodów dla wielkości 0 nie są zależne od częstotliwości PWM. W przypadku wielkości od 1 do 4, długości przewodów silnikowych zależą od częstotliwości. Dopuszczalne długości przewodów silnikowych wymienione zostały w rozdziale "Projektowanie" w podręczniku systemowym MOVITRAC 07. Wyjście urządzenia Podłączenie Rezystor hamujący Wejścia binarne/ wyjścia binarne Podłączać wyłącznie obciążenie o charakterze czynnym / indukcyjnym (silnik), nie podłączać obciążenia o charakterze pojemnościowym! Przewody skrócić do potrzebnej długości. Wejścia binarne są odporne na zwarcia i napięcia obce do 35 V. Wyższe napięcia obce mogą je uszkodzić! Emisja zakłóceń W celu wykonania instalacji zgodnej z EMV zastosuj ekranowane przewody silnikowe lub dławiki wyjściowe HD. Taka instalacja odpowiada normie EN 55011, klasa wartości granicznej B. Ekranowanie i uziemienie Ekranuj przewody sterowania. Ekran połączyć najkrótszą drogą obustronnie płaskim stykiem z masą. MOVITRAC 07 i wszystkie urządzenia dodatkowe uziemić odpowiednio do wysokich częstotliwości (płaski metaliczny styk radiatora z masą, np. z wykorzystaniem nielakierowanej płyty montażowej w szafie sterowniczej). 14 Instrukcja obsługi MOVITRAC 07
15 Instalacja 4 Filtry sieciowe Przetwornice częstotliwości MOVITRAC 07 mają standardowo zamontowany filtr sieciowy. Bez dodatkowego wyposażenia zachowują one od strony sieci następujące klasy wartości granicznych: B: przyłącze 1-fazowe A: przyłącze 3-fazowe 230 V: do 7,5 kw 400/500 V: do 11 kw Wartości graniczne EMV dotyczące emisji zakłóceń nie są wyspecyfikowane dla sieci napięciowych bez uziemionego punktu zerowego (sieci IT). Skuteczność filtrów sieciowych jest tu znacznie ograniczona. Rezystor hamujący BW o płaskiej konstrukcji dla wielkości 0 Wsuń rezystor hamujący za radiator. Przykręć rezystor hamujący w profilu radiatora za pomocą 4 załączonych śrub. Rys. 8: Montaż rezystora hamującego BW 03164AXX Instrukcja obsługi MOVITRAC 07 15
16 4 Instalacja Dławik wyjściowy HD Dławik wyjściowy należy zamontować w pobliżu urządzenia MOVITRAC 07 poza strefą minimalnej wolnej przestrzeni. Przez dławik należy zawsze prowadzić wszystkie trzy fazy razem (bez PE!). W przypadku kabla ekranowanego nie wolno prowadzić ekranu przez dławik wyjściowy wraz z innymi kablami. Rys. 9: Podłączenie dławika wyjściowego HD 02979BXX W przypadku dławika wyjściowego HD należy owinąć kabel 5 x dookoła dławika. 16 Instrukcja obsługi MOVITRAC 07
17 Instalacja Instalacja spełniająca warunki UL W celu przeprowadzenia instalacji spełniającej warunki UL należy przestrzegać następujących wskazówek: Jako kable przyłączeniowe stosować tylko przewody miedziane o następujących zakresach temperaturowych: Dla MOVITRAC zakres temperatur 60/75 C. Konieczne momenty dociągające MOVITRAC 07 zaciski mocy: patrz wskazówki instalacyjne. Przetwornice wolno użytkować wyłącznie na sieciach zasilania z maksymalnym napięciem faza-ziemia 300 V AC. Przetwornice wolno użytkować wyłącznie w sieciach IT, gdy: zarówno podczas pracy jak i w razie awarii nie może być przekroczone napięcie faza-ziemia 300 V AC. Przetwornice częstotliwości MOVITRAC 07 wolno użytkować w sieciach zasilających, które mogą dostarczyć maksymalne wartości zgodnie z poniższą tabelą. Moc bezpieczników nie może przekroczyć wartości z poniższej tabeli. Wartości maksymalne / bezpieczniki Urządzenia 230 V Urządzenia 400/500 V MOVITRAC 07 Maks. prąd w sieci Maks. napięcie sieciowe Bezpieczniki 004/005/008/011/015/ A AC 240 V AC 35 A / 250 V A AC 240 V AC 30 A / 250 V 055/ A AC 240 V AC 30 A / 250 V A AC 240 V AC 175 A / 250 V A AC 240 V AC 225 A / 250 V 220/ A AC 240 V AC 350 A / 250 V MOVITRAC 07 Maks. prąd w sieci Maks. napięcie sieciowe Bezpieczniki 005/008/ A AC 500 V AC 15 A / 600 V 015/022/030/ A AC 500 V AC 30 A / 600 V 055/ A AC 500 V AC 30 A / 600 V A AC 500 V AC 30 A / 600 V 150/ A AC 500 V AC 175 A / 600 V A AC 500 V AC 225 A / 600 V Instrukcja obsługi MOVITRAC 07 17

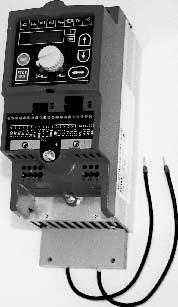

18 4 Instalacja 4.3 Zaciski ekranowania kabli mocy Dla wielkości 1 / 2S SEW-EURODRIVE dostarcza w przypadku MOVITRAC 07 wielkości 1 / 2S zacisk ekranowania mocy w standardzie. Zamontuj ten zacisk ekranowania mocy razem ze śrubami mocującymi urządzenia. 1 2 Rys. 10: Zacisk ekranujący mocy dla MOVITRAC 07 wielkość 1 1. Zacisk ekranujący 2. Przyłącze PE ( ) 02012BXX 18 Instrukcja obsługi MOVITRAC 07
19 Instalacja 4 Dla wielkości 2 SEW-EURODRIVE dostarcza w przypadku MOVITRAC 07 wielkości 2 zacisk ekranowania mocy w standardzie. Zamontuj ten zacisk ekranujący mocy razem za pomocą śrub mocujących do X6. Rys. 11: Zacisk ekranowania mocy dla MOVITRAC 07 wielkość 2 1. Zacisk ekranujący 2. Przyłącze PE ( ) 01469BXX Za pomocą zacisków ekranujących możesz w bardzo komfortowy sposób zamontować ekran przewodu silnika i hamulca. Załóż ekran i przewód PE tak, jak przedstawiono na rysunkach. 4.4 Osłona przed dotykiem W przypadku MOVITRAC 07 wielkości 4 SEW-EURODRIVE dostarcza w standardzie 2 sztuki osłon przed dotykiem z 8 śrubami mocującymi. Zamontuj je na obu pokrywach zacisków modułu mocy. Rys. 12: Osłona przed dotykiem dla MOVITRAC 07 wielkość BXX Z zamontowaną osłoną przed dotykiem MOVITRAC 07 wielkości 4 posiada klasę ochrony IP10. Bez osłony przed dotykiem urządzenia posiadają klasę IP00. Instrukcja obsługi MOVITRAC 07 19
20 4 Instalacja 4.5 Schemat połączeń 230 V 0, ,2 kw / 400 V 0, ,0 kw 3 x 230 V AC / PE 3 x 400/500 V AC / PE L1 L2 L3 PE L1 N PE 1 x 230 V / N / PE AC F11/F12/F13 F11 K11 (AC-3) K11 (AC-3) 3-fazowe X1 L1 L2 L3 PE 1-fazowe X1 L N PE Prze³¹czanie V* Sygna³ I Sygna³ U* ma S 11 RS-485 X11 Magistrala ON systemowa bus Opornik OFF* obci¹ enia S 12 VO24 DI01 W prawo/stop DI02 W lewo/stop* DI03 Zezwolenie* DI04 n11/n21* DI05 n12/n22* VOTF DOØ1-C DOØ1-NO DOØ1-NC DOØ2 Hamulec* GND Usterka* AI11 AI GND SC11 SC12 GND SC21 SC22 GND X10 U AC F14/F15 K11 (AC-3) BMK DOØ2 GND RD WH BU Od³¹czanie pr¹dem sta³ym i zmiennym X2 ϑ Sterowanie U V W PE do K12 U I V 0(4)...20mA Magistrala systemowa bus High Magistrala systemowa bus Low Magistrala systemowa bus High Magistrala systemowa bus Low PE +R -R X3 U AC U AC F14/F15 F14/F15 = zacisk ekranu DOØ2 DOØ2 * = ustawienie fabryczne K12 (AC-3) GND 1 BG 2 3 BGE 4 5 wy³¹czanie pr¹dem sta³ym i zmiennym K12 (AC-3) GND WH 1 RD BG 2 3 BGE BU 4 5 WH RD BU wy³¹czanie pr¹dem zmiennym M 3- fazowe dzia³a na K11 F16 P820 = ON! BW... Rys. 13: Schemat połączeń dla wielkości LPL 20 Instrukcja obsługi MOVITRAC 07
21 Instalacja Schemat połączeń 230 V 3, kw / 400 V 5, kw 3 x 230 V AC / PE 3 x 400/500 V AC / PE L1 L2 L3 PE F11/F12/F13 K11 (AC-3) 3-fazowe X1 L1 L2 L3 PE Prze³¹czanie V* Sygna³ l Sygna³ U* ma S 11 RS-485 X11 Magistrala ON systemowa bus Opornik OFF* obci¹ enia S 12 VO24 DI01 W prawo/stop DI02 W lewo/stop* DI03 Zezwolenie* DI04 n11/n21* DI05 n12/n22* VOTF DOØ1-C DOØ1-NO DOØ1-NC DOØ2 Hamulec* GND Zak³ócenie* AI11 AI GND SC11 SC12 GND SC21 SC22 GND X10 U AC F14/F15 K11 (AC-3) BMK DOØ2 GND RD WH BU Od³¹czanie pr¹dem sta³ym i pr¹dem zmiennym X2 ϑ Sterowanie U V W PE do K12 U I V 0(4)...20mA Magistrala systemowa bus High Magistrala systemowa bus Low Magistrala systemowa bus High Magistrala systemowa bus Low +R -R PE X3 U AC U AC F14/F15 F14/F15 = zacisk ekranu DOØ2 K12 (AC-3) GND 1 BG 2 3 BGE 4 5 Od³¹czanie pr¹dem sta³ym i p¹dem zmiennym DOØ2 K12 (AC-3) GND WH RD BU 1 BG 2 3 BGE 4 5 Od³¹czanie pr¹dem sta³ym WH RD BU M 3- fazowe * = ustawienie fabryczne F16 dzia³a na K11 P820 = ON! BW... Rys. 14: Schemat połączeń dla wielkości CPL Instrukcja obsługi MOVITRAC 07 21
22 4 Instalacja Podłączenie prostownika hamulca Opis działania Zaciski W celu podłączenia prostownika hamulca konieczny jest osobny przewód doprowadzający napięcie z sieci; niedopuszczalne jest zasilanie napięciem silnika! Dla K11 i K12 stosować wyłącznie styczniki kategorii użytkowej AC-3 (IEC 158-1). Zawsze stosować wyłączanie hamulca prądem stałym i prądem zmiennym w przypadku: wszelkich zastosowań w mechanizmach podnoszących napędach, które wymagają szybkiej reakcji hamulca W przypadku montażu prostownika hamulca w szafie sterowniczej: układaj przewody przyłączeniowe pomiędzy prostownikiem hamulca a hamulcem oddzielnie od pozostałych kabli elektroenergetycznych. Wspólne ułożenie z innymi kablami dopuszczalne jest tylko wtedy, gdy pozostałe kable są ekranowane. W przypadku hamulców bez BG/BGE lub BME przestrzegaj odpowiednich przepisów dotyczących podłączenia. Dokładne informacje dotyczące hamulców SEW znajdziesz w publikacji "Praktyka techniki napędowej tom 4". Zacisk Funkcja X1 L1 / L2 / L3 / PE Przyłącze sieciowe L / N / PE X2 U / V / W / PE Przyłącze silnikowe X3 PE / +R / -R Przyłącze rezystora hamującego X10: VO24 DI01 DI02 DI03 DI04 DI05 VOTF DO01-C DO01-NO DO01-NC DO02 GND AI11 AI12 GND SC11 SC12 GND SC21 SC22 GND Wyjście napięcia pomocniczego + 24 V (maks. 50 ma) Wejście binarne 1, stała funkcja: prawo/stop Wejście binarne 2, fabrycznie ustawione na lewo/stop Wejście binarne 3, fabrycznie ustawione na zezwolenie Wejście binarne 4, fabrycznie ustawione na n11/n21 Wejście binarne 5, fabrycznie ustawione n12/n22 (TF może być podłączony tylko do DI05) Napięcia zasilania czujnika TF (czujnik temperaturowy PTC) Wyjście binarne 1, fabrycznie na "/usterka" Wyjście binarne 1, styk zwierny Wyjście binarne 1, styk rozwierny Wyjście binarne 2, fabrycznie na "Hamulec zwolniony" (I max = 150 ma) Potencjał odniesienia Wejście analogowe V / 0(4) ma Potencjał odniesienia Magistrala systemowa bus High, wchodząca Magistrala systemowa bus Low, wchodząca Potencjał odniesienia Magistrala systemowa bus High, wychodząca Magistrala systemowa bus Low, wychodząca Potencjał odniesienia SC21 i SC22 są zdezaktywowane, gdy S12 = ON. Jest to konieczne w przypadku urządzeń znajdujących się na końcu magistrali bus. X11 RS-485 Złącze serwisowe dla UWS21A do PC lub modułu parametrów UBP11A 22 Instrukcja obsługi MOVITRAC 07
23 Instalacja Instalacja magistrali systemowej bus (SBus) Rys. 15: Połączenie magistrali systemowej MOVITRAC AXX GND = Odniesienie magistrali systemowej SC22 = Magistrala systemowa Low SC21 = Magistrala systemowa High SC12 = Magistrala systemowa Low SC11 = Magistrala systemowa High S12 = Opornik obciążenia magistrali systemowej SBus MOVITRAC 07: Podłącz urządzenia końcowe do SC11/SC12. SC21/SC22 działa tylko wówczas, gdy S12 = OFF. Instrukcja obsługi MOVITRAC 07 23
24 5 I 0 Uruchomienie 5 Uruchomienie Klawisz IN/OUT obsługuje się następująco : po jednokrotnym naciśnięciu na klawisz dotrzesz głębiej do menu (wybór funkcji). Po dwukrotnym naciśnięciu lub dłuższym przytrzymaniu klawisza przejdziesz do wyższych struktur menu. 5.1 Ogólne wskazówki dotyczące uruchomienia Podczas uruchamiania należy koniecznie przestrzegać wskazówek bezpieczeństwa! Warunek Warunkiem udanego uruchomienia jest właściwe zaprojektowanie napędu. Przetwornice częstotliwości MOVITRAC 07 uruchamiane są fabrycznie z myślą o silniku SEW dostosowanym pod względem mocy (4-biegunowy, 50 Hz). Można podłączyć silnik i natychmiast uruchomić napęd. Opisane w tym rozdziale funkcje uruchamiania służą do tego, aby ustawić przetwornicę optymalnie do faktycznie podłączonego silnika i istniejących warunków brzegowych. 5.2 Prace przygotowawcze i środki pomocnicze Sprawdź instalację (rozdział instalacja). Podłącz sieć i silnik. Nie podłączaj zacisków sygnałowych! Podłącz sieć. Wskazanie wyświetlacza Stop. Zaprogramuj zaciski sygnałowe. Ustaw właściwie parametry (np. ustawienie fabryczne). Sprawdź ustawione obsadzenie zacisków ( P60_ (MOVITOOLS) / P60- (wyświetlacz)). Odłącz sieć. Podłącz zaciski sygnałowe. Podłącz sieć. Jeśli przeprowadzisz uruchomienie, wówczas przetwornica automatycznie zmieni wartości parametrów. 24 Instrukcja obsługi MOVITRAC 07
25 Uruchomienie I Wbudowany panel obsługi Obsługa Podstawowa zasada: jednokrotne naciśnięcie klawis powoduje przejście do trybu edycji. Podwójne naciśnięcie klawisza powoduje opuszczenie trybu edycji. Funkcje panelu obsługi Klawisze UP, DOWN i IN/OUT służą do poruszania się w menu. Klawisze RUN i STOP/ RESET służą do sterowania napędem. Potencjometr wartości zadanych służy do wprowadzania wartości zadanych. "UP" do przewijania symboli i zmiany parametrów. "IN/OUT" do uaktywniania i dezaktywowania symboli lub menu parametrów. "DOWN" do przewijania symboli i zmiany parametrów. RUN STOP RESET Za pomocą "RUN" uruchamia się napęd. "STOP/RESET" służy do kasowania błędów oraz zatrzymywania napędu. Zatrzymanie napędu za pomocą klawisza STOP/RESET nie ma funkcji bezpieczeństwa. Przetwornica po wyłączeniu sieci będzie z powrotem zablokowana i można ją odblokować. Instrukcja obsługi MOVITRAC 07 25
26 5 I 0 Uruchomienie 5.4 Zasada obsługi wbudowanego panelu obsługi rpm A n11 n12 n max Par [rpm] [rpm] 2x [A] 1x [s/rpm] <-2x 1x-> P081 <-2x 1x-> [F F-99] P P861 <-2x 1x-> [ms/%/...] <-2x 1x-> P P-05 [kw/hz/...] <-2x 1x-> Rys. 16: Zasady obsługi za pomocą wbudowanego panelu obsługi (2x = podwójne naciśnięcie) 02968DXX 26 Instrukcja obsługi MOVITRAC 07
27 Uruchomienie I 0 5 Symbole do wyboru Za pomocą klawiszy i można wybrać następujące funkcje: Symbol rpm A Funkcja Wskazanie Stanu przetwornicy lub (w przypadku stanu "napęd odblokowany") obliczeniowej rzeczywistej prędkości obrotowej w [rpm] Wskazanie wyjściowego pozornego natężenia prądu w [A] Ustawienie rampy rozpędowej w [s] Ustawienie rampy hamującej w [s] n max n11 n12 Par Ustawienie maksymalnej prędkości obrotowej w [rpm] Ustawienie stałej wartości zadanej n11 w [rpm] Ustawienie stałej wartości zadanej n12 w [rpm] SilnikUruchomienie P P-05 Ustawienie parametrów przetwornicy Uaktywnienie ręcznego zadajnika wartości zadanych panelu obsługi Poruszanie się w menu Zmiana parametrów Jeśli wybierzesz symbol wówczas pali się dioda LED wbudowana w menu. W przypadku symboli, które przedstawiają tylko wskazania wartości, pojawia się natychmiast aktualne wskazanie wartości na 7-segmentowym wyświetlaczu. Po dokonaniu wyboru symbolu Par (wskazanie: P---) możesz wybrać żądany parametr poprzez wybór za pomocą poprzez i. Jeśli jednokrotnie naciśniesz na klawisz, wówczas wskazanie wyświetli numer żądanego parametru. Aby zmienić wartość parametru, musisz nacisnąć ponownie klawisz. Miganie diody LED w danym symbolu oznacza, że możesz teraz zmienić wartość. Wartość uaktywni się, jeśli opuścisz tryb zmian po dwukrotnym naciśnięciu na klawisz lub po ok. 1 s po ostatnim naciśnięciu na klawisz. Wskazania W przypadku parametrów obsadzenia zacisków ( , 620, 621) można wybrać gotową kombinację za pomocą panelu obsługi poprzez parametry 60- i 62-. Jeśli za pomocą MOVITOOLS ustawisz inną kombinację, wówczas wyświetlacz będzie wskazywał ---. Wskazania stanu Jeśli wybierzesz symbol rpm, wówczas wyświetlany będzie stan. Jeśli stan to "zezwolenie dla napędu", wówczas wyświetlana będzie obliczona rzeczywista prędkość obrotowa. Napęd "Blokada stopnia mocy": dis (disable) Napęd "Brak zezwolenia": StoP (Stop) Napęd "zezwolenie": 8888 (rzeczywista liczba obrotów) Trwają ustawienia fabryczne: SEt (Set) Instrukcja obsługi MOVITRAC 07 27
28 5 I 0 Uruchomienie Wskazanie błędu Jeśli wystąpi błąd, wówczas wskazanie zmieni się na symbol rpm i wyświetlać będzie migowo kod błędu, np. F-11 (lista błędów w rozdziale Eksploatacja i obsługa). Ostrzeżenia Niektóre parametry nie mogą być zmieniane w pewnych stanach roboczych. Jeśli mimo to spróbujesz dokonać zmiany, wówczas pojawi się komunikat r r-32. Wskazanie przedstawia kod odpowiedni do danego działania, np. r-28 (konieczna blokada stopnia mocy). Listę ostrzeżeń znajdziesz w rozdziale Eksploatacja i obsługa. 5.5 Tryb ręczny wprowadzania wartości zadanych Tryb ręczny wartości zadanych (lokalny tryb ręczny): Miga dioda LED Wprowadzanie wartości zadanych z zewnątrz Sterowanie poprzez: zaciski złącze szeregowe potencjometr wartości zadanych na AI11/AI12 Tryb ręczny wartości zadanych Rys. 17: Ręczna zmiana wartości zadanych (2x = dwukrotne naciśnięcie) 03158BXX Jedynymi istotnymi wartościami w "ręcznym trybie wartości zadanych" są: P122 Local Pot.-Mode Klawisz "RUN" i "STOP/RESET" Potencjometr wartości zadanych Jeśli aktywny jest tryb ręczny wartości zadanych, migają diody LED rpm i. 28 Instrukcja obsługi MOVITRAC 07
29 Uruchomienie I 0 5 Prędkość obrotową można ograniczać za pomocą P301 minimalna prędkość obrotowa oraz i P302 maksymalna prędkość obrotowa. Po wystąpieniu błędu można przeprowadzić reset za pomocą klawisza "STOP/RESET" przez zacisk albo poprzez złącze. Po przeprowadzeniu resetu, tryb ręczny wartości zadanych zostanie ponownie uaktywniony. Napęd pozostanie wyłączony. Wskazanie Stop miga sygnalizując, iż napęd musi zostać z powrotem odblokowany za pomocą klawisza "RUN". Parametr P760 Blokada klawiszy Run/Stop nie działa w "trybie ręcznym wartości zadanych". Wprowadzanie wartości zadanych z zewnątrz Zadany kierunek obrotu Zadana prędkość obrotowa Można odblokować przetwornicę za pomocą klawisza "RUN" a następnie zatrzymać ją z powrotem za pomocą klawisza "STOP/RESET". Funkcje obu klawiszy można wyłączyć za pomocą P760 Blokada klawiszy Run/Stop. Można wybrać zadany kierunek obrotów: "W prawo/stop" i "W lewo/stop" w P101 źródło sterowania = ZACISKI lub P101 źródło sterowania = 3 WIRE-CONTROL Zbiegunowanie wartości zadanej w słowie danych procesowych w przypadku P101 źródło sterowania = RS-485 lub SBUS i P100 źródło wartości zadanych = RS-485 lub SBUS Można wprowadzić zadaną prędkość obrotową: Potencjometr wartości zadanych (jeśli P121 dodanie pot. wart. zad. jest w pozycji WŁ.) P100 źródło wartości zadanych stałe wartości zadane stałe wartości zadane za pomocą wejścia analogowego słowo danych procesowych z SBus lub RS-485 (RS-485 tylko do celów serwisowych) potencjometr silnika Instrukcja obsługi MOVITRAC 07 29
30 5 I 0 Uruchomienie Zezwolenie dla kierunku obrotów za pomocą RS-485 lub SBus Jeśli ustawisz P101 źródło sterowania i P100 źródło wartości zadanych na RS-485 lub SBus, wówczas kierunek obrotów ustalany będzie za pomocą wartości zadanej (RS-485 tylko do celów serwisowych). Musisz zezwolić na wartość zadaną poprzez SBus lub RS-485 za pomocą zacisku "W prawo/stop" lub "W lewo/stop". SEW-EURODRIVE zaleca na zezwalanie za pomocą na stałe zaprogramowanego zacisku "W prawo/stop" a nie za pomocą możliwego do zaprogramowania zacisku "W lewo/stop". Zacisk "W prawo/stop" Zacisk "W lewo/stop" Zezwolenie na kierunek obrotów 0 0 Napęd zablokowany 1 0 W lewo i w prawo (kierunek obrotów zależny będzie od wartości zadanej) 0 1 W lewo i w prawo (kierunek obrotów zależny będzie od wartości zadanej) 1 1 Napęd zablokowany Zaciski "W prawo/stop" i "W lewo/stop" określają kierunek obrotów, jeśli: P101 źródło sterowania ustawiony jest na RS-485 lub SBus i P100 źródło wartości zadanej ustawiony jest na UNIPOL./FEST POT.SILN FEST + AI1 FEST * AI1 Wejście częstotliwości STOP/RESET STOP RESET Klawisz STOP/RESET ma pierwszeństwo przed zezwoleniem z zacisków lub zezwoleniem poprzez złącze. Jeśli zatrzymasz napęd za pomocą klawisza STOP/ RESET, wówczas musisz odblokować ją za pomocą klawisza RUN. Po włączeniu i wyłączeniu sieci przetwornica będzie z powrotem odblokowana! RUN RUN Po wystąpieniu błędu i zaprogramowaniu reakcji na błąd, można przeprowadzić reset za pomocą klawisza STOP/RESET. Napęd będzie wówczas zablokowany i musisz odblokować go za pomocą klawisza RUN. Jeśli zatrzymasz napęd za pomocą klawisza STOP/RESET, wówczas miga wskazanie Stop. Sygnalizuje ono, iż musisz odblokować napęd za pomocą klawisza "RUN". 30 Instrukcja obsługi MOVITRAC 07
31 Uruchomienie I Uruchomienie za pomocą wbudowanego panelu obsługi 02975GXX Rys. 18: Uruchomienie za pomocą wbudowanego panelu obsługi (2x = podwójne kliknięcie / * = ustawienie fabryczne) P-01 = tryb pracy P-03 = znamionowa prędkość obrotowa silnika P-05 = znamionowe napięcie silnika P-02 = znamionowa moc silnika P-04 = znamionowa częstotliwość silnika Instrukcja obsługi MOVITRAC 07 31
32 5 I 0 Uruchomienie Informacje ogólne Jeśli nie podłączasz silnika z tabeli silników do wyboru: Wprowadź parametry P-01 do P-05 zgodnie z tabliczką znamionową (wejście poprzez ): Nr. Nazwa Zakres / Ustawienie fabryczne P-01 Tryb pracy 0 P-02 Moc znamionowa silnika P-03 Znamionowa prędkość obrotowa silnika P-04 Znamionowa częstotliwość silnika P-05 Znamionowe napięcie silnika VFC lub VFC & MECHANIZM PODNOSZĄCY (możliwość ustawienia wyłącznie za pomocą MOVITOOLS) VFC & DC-BREMS. VFC & FANGEN CHARAKTERYSTYKA U/f CHARAKTERYSTYKA U/f & DC-HAM. [kw] Ustawienie fabryczne: Moc znamionowa silnika w kw odpowiadająca mocy znamionowej przetwornicy Jeśli podłączony zostanie mniejszy lub większy silnik (maksymalnie różnica jednego skoku typów), wówczas musisz wybrać wartość, która jest najbliższa mocy silnika znamionowa prędkość obrotowa [rpm] [Hz] [V] Uruchomienie automatycznie przestawia maksymalną prędkość obrotową P302 na obrotową prędkość załamania. Rozpoczęcie uruchomienia Warunki: Napęd "Brak zezwolenia": Stop (Stop) Kompletne uruchomienie zakończone jest dopiero wówczas, gdy za pomocą klawisza powrócisz do menu głównego. VFC Standardowym ustawieniem trybu pracy jest U/f. Przetwornicę należy uruchamiać w trybie roboczym VFC lub VFC + hamulec DC dla: wysokiego momentu obrotowego ciągłej pracy na małych częstotliwościach dokładnej kompensacji poślizgów dynamicznego zachowania W tym celu przy uruchamianiu musisz wybrać poprzez symbol w punkcie P-01 tryb roboczy VFC lub VFC + hamulec DC. Następnie za pomocą parametru 320 automatyczna kompensacja musisz przeprowadzić kompensację silnika. 32 Instrukcja obsługi MOVITRAC 07
33 Uruchomienie I Rozruch silnika Analogowe wartości zadane Poniższa tabela przedstawia, jakie sygnały muszą zostać podane w przypadku wyboru wartości zadanej "UNIPOL./FEST-SOLL" (P100) na zaciskach X10:2... X10:4 (DIØ1... DIØ5), aby napęd mógł pracować na wartościach analogowych. Zacisk X10:13/14 X10:2 X10:3 X10:4 Funkcja Wejście Prawo / stop Lewo / stop Zezwolenie analogowe /Brak zezwolenia X X X 0 Zezwolenie i stop X Bieg w prawo 50 % n maks. 5 V Bieg w prawo n maks. 10 V Bieg w lewo 50 % n maks. 5 V Bieg w lewo n maks. 10 V X = dowolnie / 0 = Low / 1 = High Poniższy wykres przedstawia przykładowo, jak uruchomić napęd z połączeniem zacisków X10:2...X10:6 na wewnętrznych wartościach zadanych. Rys. 19: Diagram przejazdu ze stałymi wewnętrznymi wartościami zadanymi 02981AXX X10:2 = w prawo/stop X10:4 = zezwolenie/szybkie zatrzymanie X10:6 = n12/n22 X10:3 = w lewo/stop X10:5 = n11/n21 Instrukcja obsługi MOVITRAC 07 33
34 5 I 0 Uruchomienie 5.8 Ładowanie programu LOGODrive Uruchom managera MOVITOOLS. Podłącz MOVITRAC 07 poprzez konwerter złącza UWS21A do wolnego złącza szeregowego swojego komputera. Wybierz to złącze w grupie PC-COM. Podłącz MOVITRAC 07 do sieci. Naciśnij na klawisz aktualizacji. Komputer będzie szukał wszystkich podłączonych urządzeń i wyświetli listę urządzeń. Naciśnij na klawisz LOGODrive. Załaduj żądany program z Datei / Öffnen (Otwórz plik). Skompiluj ten program za pomocą Programm / Kompilieren (skompiluj program). Załaduj program za pomocą polecenia Programm / Laden do MOVITRAC 07. Uruchom program za pomocą Programm / Starten (Uruchom program). Jeśli przetwornica właśnie przetwarza jakiś program, wówczas wskaże to za pomocą punktu dziesiętnego po 4 miejscach wyświetlacza. 34 Instrukcja obsługi MOVITRAC 07
35 Uruchomienie I Lista parametrów Wszystkie parametry, które mogą być również wyświetlane i zmieniane poprzez symbol Par panelu obsługi oznaczone są w kolumnie "BF" (panel obsługi) za pomocą. Jeśli istnieje możliwość wyboru, wówczas ustawienie fabryczne oznaczone będzie tłustym drukiem. Nr. BF Spis Nazwa Zakres / Ustawienie fabryczne Wartość po haseł Wyświetlacz MOVITOOLS uruchomieniu dec. 0 Wartości wskazywane (tylko do odczytu) 00_ Wartości procesowe 000 Prędkość obrotowa rpm [rpm] (z odpowiednim znakiem) 002 Częstotliwość (z odpowiednim znakiem) 004 Prąd wyjściowy (suma) 005 Prąd czynny (z odpowiednim znakiem) [Hz] [% I N ] [% I N ] 008 Napięcie obiegu [V] pośredniego 009 Prąd wyjściowy A [A] 01_ Wskazania stanu 010 Stan przetwornicy rpm [Tekst] 011 Stan roboczy rpm [Tekst] 012 Stan błędów rpm [Tekst] 014 Temperatura radiatora [ C] 02_ Analogowa wartość zadana 020 Wejście analogowe [V] AI1 03_ Wejścia binarne 031 Wejście binarne W PRAWO/STOP (stała funkcja) DI Wejście binarne DI02 W LEWO/STOP (ustawienie fabryczne) 033 Wejście binarne DI Wejście binarne DI Wejście binarne DI Wejście binarne DI01... DI05 ZEZWOLENIE/STOP (ustawienie fabryczne) n11/n21 (ustawienie fabryczne) n12/n22 (ustawienie fabryczne) Wskazania binarne Instrukcja obsługi MOVITRAC 07 35
36 5 I 0 Uruchomienie Nr. BF Spis haseł dec. 05_ Wyjścia binarne 051 Wyjście binarne /ZAKŁÓCENIE (ustawienie fabryczne) DO Wyjście binarne HAMULEC WŁ. (ustawienie fabryczne) DO Wyjścia binarne Wejścia binarne DO01, DO02 07_ Dane urządzenia 070 Typ urządzenia [Tekst] 071 Wyjściowy prąd [A] znamionowy 076 Oprogramowanie sprzętowe urządzenia podstawowego [Numer katalogowy i wersja] 08_ Pamięć błędów Błąd t-0 Kod błędu Informacje w tle dotyczące błędów występujących w przeszłości 09_ Diagnoza Bus 090 Konfiguracja PD 1 PD + PARAMETR 1 PD 2 PD + PARAMETR 2 PD 3 PD + PARAMETR 3 PD PO 1 wartość [heks] zadana PO 2 wartość [heks] zadana PO 3 wartość [heks] zadana 097 PI 1 wartość [heks] rzeczywista 098 PI 2 wartość [heks] rzeczywista 099 PI 3 wartość rzeczywista [heks] 1 Wartości zadane / integratory 10_ Wybór wartości zadanych Źródło wartości zadanych Nazwa Zakres / Ustawienie fabryczne Wartość po Wyświetlacz MOVITOOLS uruchomieniu Źródło sterowania Skalowanie częstotliwości UNIPOL./STAŁA WART. ZAD. RS-485 POTENC. SILNIKA STAŁA WART. ZAD. + AI1 STAŁA WART. ZAD. * AI1 SBus Wejście częstotliwości (w przygotowaniu) ZACISKI RS-485 SBus 3-WIRE-CONTROL Zakres ustawień [khz] 36 Instrukcja obsługi MOVITRAC 07
37 Uruchomienie I 0 5 Nr. BF Spis haseł dec. 11_ Wejście analogowe 1 (+10 V) AI1 skalowanie AI1 tryb pracy /min (0 10 V) N-MAX (0 10 V) N-MAX (0 20 ma) N-MAX (4 20 ma) 12_ Wejście analogowe 2 (potencjometr wartości zadanych panelu obsługi ) Dodawanie za pomocą pot. wart. zad Tryb Local-Pot _ Rampy prędkości obrotowej t11 rampa rozpędowa WYŁ. WŁ. JEDEN POZA FSW UNIPOLARNIE W PRAWO UNIPOLARNIE W LEWO BIPOLARNIE W PRAWO + LEWO [s] t11 rampa hamująca [s] Rampa szybkiego zatrzymania t Ograniczenie ramp _ Funkcja potencjometru silnika Rampa rozpędowa t zapis ostatniej wartości zadanej Nazwa Zakres / Ustawienie fabryczne Wartość po Wyświetlacz MOVITOOLS uruchomieniu [s] [s] off on NIE TAK WYŁ. WŁ. 16_ Stałe wartości zadane (zestaw 1) Wewnętrzna n [rpm] wartość zadana n Wewnętrzna n [rpm] wartość zadana n Wewnętrzna [rpm] wartość zadana n Wewnętrzna wartość zadana n11 regulatora PI [% I N ] Wewnętrzna wartość zadana n12 regulatora PI Wewnętrzna wartość zadana n13 regulatora PI [% I N ] [% I N ] Instrukcja obsługi MOVITRAC 07 37
38 5 I 0 Uruchomienie Nr. BF Spis haseł dec. 17_ Stałe wartości zadane (zestaw 2) Wewnętrzna [rpm] wartość zadana n Wewnętrzna [rpm] wartość zadana n Wewnętrzna [rpm] wartość zadana n Wewnętrzna wartość zadana n21 regulatora PI [% I N ] Wewnętrzna wartość zadana n22 regulatora PI [% I N ] n23 regulatora PI [% I N ] 2 Parametry regulatora 25_ Regulator PI Regulator PI WYŁ. WŁ.-NORMALNIE WŁ.-ODWROTNIE Wzmocnienie P Część I [s] Tryb wartości rzeczywistych PI Skalowanie wartości rzeczywistych PI Offset wartości rzeczywistych PI [%] V ma ma 3 Parametry silnika 30_ Ograniczenia Minimalna prędkość obrotowa [rpm] Maksymalna prędkość obrotowa nmax [rpm] Granica prądu [% I N ] 32_ Kompensacja silnika Kompensacja automatyczna off on Boost [%] Kompensacja IxR [%] Czas [ms] podmagnesowania Kompensacja poślizgu [rpm] Tłumienie drgań podczas pracy jałowej Nazwa Zakres / Ustawienie fabryczne Wartość po Wyświetlacz MOVITOOLS uruchomieniu off on WYŁ. WŁ. WYŁ. WŁ. 38 Instrukcja obsługi MOVITRAC 07
39 Uruchomienie I 0 5 Nr. BF Spis haseł dec. 4 Komunikaty o osiągnięciu wartości 40_ Komunikat o osiągnięciu wartości prędkości obrotowej Wartość odniesienia [rpm] prędkości obrotowej Histereza [rpm] Czas opóźnienia [s] Komunikat = "1" przy 0 1 n < n ref n > n ref 45_ Komunikat o osiągnięciu wartości regulatora PI Próg wartości rzeczywistych PI [%] Komunikat = "1" przy 5 Funkcje kontrolne _ Kontrola prędkości obrotowej Nadzór prędkości obrotowej Czas opóźnienia [s] 6 Obsadzenie zacisków 60_ Wejścia binarne Wejścia binarne DI01 obsadzony stałą funkcją W PRAWO/STOP Wejście binarne DI Wejście binarne DI Wejście binarne DI Wejście binarne DI05 Nazwa Zakres / Ustawienie fabryczne Wartość po Wyświetlacz MOVITOOLS uruchomieniu Wartość rzeczywista PI < odniesienie PI Wartość rzeczywista PI > odniesienie PI WYŁ. SILN.&GENERATOR DI02 DI03 DI04 DI05 W LEWO/STOP ST.WART.ZAD.UMS n11/n21 n12/n22 W LEWO/STOP ZEZWOLENIE n11/n21 n12/n22 W LEWO/STOP ZEZWOLENIE POT.SILN.WŁ. POT.SILN. WYŁ. ZEZWOLENIE ST.WART.ZAD.UMS n11/n21 n12/n22 W LEWO/STOP PRZEJ.WART.ZAD. n11/n21 n12/n22 W LEWO/STOP ZEZWOLENIE ZEWN.BŁĄD RESET BŁĘDU LEWO/STOP ZEZWOLENIE RESET BŁĘDU CZUJNIK TF W LEWO/STOP ZEWN.BŁĄD n11/n21 n12/n22 W LEWO/STOP ZEZWOLENIE n11/n21b LOKADA STOP.MOC. (inne kombinacje ustawiane za pomocą MOVITOOLS) BRAK FUNKCJI ZEZWOLENIE /STOP PRAWO/STOP LEWO/STOP n11/n21 n12/n22 PRZEŁ. STAŁ.WART. POT.SILN WŁ. POT.SILN WYŁ /ZEW. Błąd RESET BŁĘDU PRZEJ. WARTOŚCI ZADANEJ KOMUNIKAT TF (tylko w przypadku DI05) BLOKADA STOPNIA MOCY Instrukcja obsługi MOVITRAC 07 39
40 5 I 0 Uruchomienie Nr. BF Spis haseł dec. 62_ Wyjścia binarne Wyjścia binarne Wyjście binarne DO Wyjście binarne DO02 7 Funkcje sterowania 70_ Tryby pracy Tryb pracy (ustawienie na panelu obsługi za pomocą, P-01) "0" _ Funkcja prądu postojowego Funkcja prądu postojowego % I Mot 72_ Wartość zadana stop Wartość zadana stop Wartość zadana stop off on DO01 DO02 /ZAKŁÓCENIE HAMULEC WŁ. GOTÓW DO PRACY HAMULEC WŁ. LICZBA OBROTÓW PRĘDKOŚĆ OBROT. HAMULEC WŁ. PORÓW. RZECZYW. WARTOŚCI ZAD.HAMULEC WŁ. /ZAKŁÓCENIE ODNIESIENIE PRĘD.OBR. /ZAKŁÓCENIE PORÓWN. WART. ZAD. /ZAKŁÓCENIE GOTÓW DO PRACY /ZAKŁÓCENIE POLE WIRUJĄCE WŁ. /ZAKŁÓCENIE ODNIESIENIE WART. RZECZ. PI ODNIESIENIE WART. RZECZ. PI HAMULEC WŁ. (inne kombinacje ustawiane za pomocą MOVITOOLS) BRAK FUNKCJI /ZAKŁÓCENIE GOTÓW DO PRACY STOPIEŃ WYJŚCIOWY WŁ. POLE WIRUJĄCY WŁ. HAMULEC WŁ. LICZBA OBROTÓW PRĘD. OBR. PORÓW. WARTOŚCI ZAD. RZECZYW. ODNIESIENIE WART. RZECZ. PI VFC 1 VFC 1 & DC-HAM. VFC & PRZECHWYT VFC & dźwignica (tylko poprzez MOVITOOLS) CHARAKTERYSTYKA U/f CHARAKTERYSTYKA U/f & DC-HAM. WYŁ. WŁ [rpm] Offset uruchomienia [rpm] 73_ Funkcja hamulca Czas hamowania [s] 76_ Obsługa ręczna Blokada klawiszy Run/Stop Nazwa Zakres / Ustawienie fabryczne Wartość po Wyświetlacz MOVITOOLS uruchomieniu no yes NIE TAK 40 Instrukcja obsługi MOVITRAC 07
41 Uruchomienie I 0 5 Nr. BF Spis haseł dec. 8 Funkcje urządzenia 80_ Setup Ustawienie fabryczne Blokada parametrów Resetowanie danych statystycznych yes no off on USTAWIENIE FABRYCZNE NIE STAN FABRYCZNY WYŁ. WŁ. NIE PAMIĘĆ B ĘDÓW 81_ Parametry komunikacji Adres RS Grupa adresów RS RS-485 Remote- Timeout [s] Adres SBus Adres grupy SBus Czas timeout Sbus [s] Szybkość przesyłu _ Tryb hamowania Tryb 4-kwadrantów off on 83_ Reakcje na błędy Reakcja /ZEW. Błąd _ Resetowanie 125 kbaud 250 kbaud 500 kbaud 1000 kbaud WYŁ. WŁ Ręczny reset TAK NIE 86_ Modulacja Częstotliwość PWM Nazwa Zakres / Ustawienie fabryczne Wartość po Wyświetlacz MOVITOOLS uruchomieniu Stałe PWM yes no NATYCHM. STOP./ZAKŁ.. SZYBKIE ZATRZ./ZAKŁ. 4 khz 8 khz 12 khz 16 khz TAK NIE Instrukcja obsługi MOVITRAC 07 41
42 5 I 0 Uruchomienie Nr. BF Spis haseł dec. 87_ Parametryzacja feldbus Opis wartości zadanych PO Opis wartości zadanych PO Opis wartości zadanych PO Opis wartości rzeczywistych PI Opis wartości rzeczywistych PI Opis wartości rzeczywistych PI3 Nazwa Zakres / Ustawienie fabryczne Wartość po Wyświetlacz MOVITOOLS uruchomieniu Zezwolenie dla danych PO 9 Parametry IPOS/LOGODrive 93_ Funkcje specjalne IPOS/LOGODrive 931 Task 1/2 off on 932 Task 2 off on BRAK FUNKCJI (ustawienie fabryczne P872) PRĘDKOŚĆ OBROTOWA (ustawienie fabryczne P871) MAKS. PRĘDKOŚĆ OBROTOWA RAMPA SŁOWO STEROWANIA 1 (ustawienie fabryczne P870) PRĘDKOŚĆ OBROTOWA [%] REGULATOR WARTOŚCI ZADANEJ PI BRAK FUNKCJI PRĘDKOŚĆ OBROTOWA (ustawienie fabryczne P874) PRĄD WYJŚCIA (ustawienie fabryczne P875) PRĄD CZYNNY SŁOWO STATUSOWE 1 (ustawienie fabryczne P873) PRĘDKOŚĆ OBROTOWA [%] IPOS PI-DATA REGULATOR PI [%] WYŁ. WŁ. 42 Instrukcja obsługi MOVITRAC 07
43 Eksploatacja i obsługa 6 6 Eksploatacja i obsługa 6.1 Informacje o zakłóceniach Pamięć błędów Reakcje wyłączające Natychmiastowe wyłączenie Szybkie zatrzymanie z blokadą Szybkie zatrzymanie bez blokady Przetwornica zapisuje komunikaty o błędach w pamięci błędów P080. Przetwornica zapisuje nowy błąd dopiero po skasowaniu komunikatu o wystąpieniu błędu. Lokalny panel obsługi wskaże ostatnio zaistniały błąd. W ten sposób w przypadku podwójnych błędów wartość zapisana w P080 i wyświetlana na panelu obsługi nie zgadzają się ze sobą. Jest tak na przykład w przypadku F-07 nadmierne napięcie obwodu pośredniego a następnie F-34 timeout rampy. W chwili zakłócenia przetwornica zapisuje następujące informacje: Błąd, jaki wystąpił Stan wejść binarnych / wyjść binarnych Stan roboczy przetwornicy Stan przetwornicy Temperatura radiatora Prędkość obrotowa Prąd wyjściowy Prąd czynny Obciążenie urządzenia Napięcie obwodu pośredniego W zależności od rodzaju zakłócenia możliwe są trzy reakcje wyłączające. Blokada oznacza: stopień wyjściowy zablokowany, konieczny reset. Urządzenie nie może wyhamować napędu. Stopień wyjściowy zostaje zablokowany i natychmiast opada hamulec. Przetwornica wyhamowuje napęd na rampie t13. Po osiągnięciu minimalnej prędkości obrotowej P301 hamulec opada. Stopień wyjściowy zostaje zablokowany. W przypadku P820 praca 4Q = nie napęd nie ma opóźnienia na rampie, lecz wykonuje hamowanie na prądzie stałym. Przetwornica wyhamowuje napęd na rampie zatrzymania t13. Po osiągnięciu minimalnej prędkości obrotowej P301 hamulec opada. W przypadku P820 praca 4Q = nie napęd nie ma opóźnienia na rampie, lecz wykonuje hamowanie na prądzie stałym. Instrukcja obsługi MOVITRAC 07 43
44 6 Eksploatacja i obsługa Reset Granica prądu Komunikat o błędzie może zostać skasowany poprzez: Wyłączenie i ponowne włączenie do sieci. Zalecenie: dla stycznika sieciowego K11 zachować minimalny czas wyłączania 10 s. Reset poprzez zaciski wejściowe, tzn. poprzez odpowiednio zaprogramowane wejście binarne (DIØ2...DIØ5). Ręczny reset w MOVITOOLS (P840 ręczny reset = TAK lub w oknie stanu przycisk reset). Ręczny reset w na panelu obsługi (klawisz STOP/RESET). Klawisz STOP/RESET ma pierwszeństwo przed zezwoleniem z zacisków lub zezwoleniem poprzez złącze. Po wystąpieniu błędu i zaprogramowaniu reakcji na błąd, można przeprowadzić reset za pomocą klawisza STOP/RESET. Napęd po zresetowaniu zostanie zablokowany. Odblokowuje się go za pomocą klawisza RUN. Po osiągnięciu granicy prądu zaczyna migać wskazanie prędkości obrotowej. 44 Instrukcja obsługi MOVITRAC 07
45 Eksploatacja i obsługa Lista błędów (F F-97) Nr. Nazwa Reakcja Możliwa przyczyna Środki zaradcze 00 Brak błędu 01 Przekroczenie dopuszczalnej wartości prądu Natychmiastowe wyłączenie 03 Doziemienie Natychmiastowe wyłączenie 04 Czoper hamulcowy 06 Brak fazy w sieci (tylko w przypadku przetwornicy 3-fazowej) 07 Przeciążenie obwodu pośredniego 08 Nadzór prędkości obrotowej Natychmiastowe wyłączenie Natychmiastowe wyłączenie Natychmiastowe wyłączenie Natychmiastowe wyłączenie 10 ILLOP Zatrzymanie awaryjne Zwarcie na wyjściu Przełączanie na wyjściu Zbyt duży silnik Uszkodzony stopień wyjściowy Wyłączone ograniczenie ramp (P138) Zwarcie doziemne w silniku Zwarcie doziemne w przetwornicy Zwarcie doziemne w przewodzie silnika Prąd przeciążeniowy (patrz F-01) Moc generatorowa zbyt duża Przerwany obwód rezystora hamującego Zwarcie w obwodzie rezystora hamującego Za duża oporność rezystora hamującego Czoper hamulcowy uszkodzony Doziemienie Zanik fazy Napięcie obwodu pośredniego zbyt wysokie Doziemienie Regulator prądu pracuje na granicy ustawienia ze względu na: Przeciążenie mechaniczne Brak fazy w sieci Brak fazy w silniku Przekroczona maksymalna prędkość obrotowa trybu pracy VFC Błędne polecenie przy wykonywaniu programu Niewłaściwe warunki przy wykonywaniu programu Funkcja nieosiągalna / niezaimplementowana w przetwornicy Usunąć zwarcie Przełączać tylko przy zablokowanym stopniu końcowym Podłączyć mniejszy silnik Jeśli błąd nie daje się usunąć, zasięgnąć porady w serwisie SEW Ograniczenie ramp (P138 = WŁ.) Wymienić silnik Wymienić MOVITRAC 07 Usunąć zwarcie doziemne Patrz F-01 Przedłużyć rampy opóźnienia Sprawdzić przewód zasilający rezystora hamującego Usunąć zwarcie Sprawdzić dane techniczne rezystora hamującego Wymienić MOVITRAC 07 Usunąć zwarcie doziemne Sprawdzić zasilanie w sieci Przedłużyć rampy opóźnienia Sprawdzić przewód zasilający rezystora hamującego Sprawdzić dane techniczne rezystora hamującego Usunąć zwarcie doziemne Zmniejszyć obciążenie Zwiększyć ustawiony czas opóźnienia P501 Skontrolować ograniczenie prądowe Przedłużyć rampy opóźnienia Sprawdzić fazy w sieci Sprawdzić silnik i zasilanie silnika Zredukować maksymalną prędkość obrotową Sprawdzić program Sprawdzić przebieg programu Użyć innej funkcji Instrukcja obsługi MOVITRAC 07 45
46 6 Eksploatacja i obsługa Nr. Nazwa Reakcja Możliwa przyczyna Środki zaradcze 11 Przekroczenie temperatury Zakłócenia systemu Szybkie zatrzymanie z blokadą Natychmiastowe wyłączenie 25 EEPROM Szybkie zatrzymanie z blokadą 26 Zewnętrzny zacisk Programowalny 31 Czujnik TF Szybkie zatrzymanie z blokadą 32 Przepełnienie indeksu Zatrzymanie awaryjne 34 Timeout rampy Natychmiastowe wyłączenie 37 Watchdog- Timer 38 Oprogramowanie systemowe 43 RS-485 Timeout 44 Obciążenie urządzenia Natychmiastowe wyłączenie Natychmiastowe wyłączenie Szybkie zatrzymanie bez blokady 1) Natychmiastowe wyłączenie Przeciążenie termiczne przetwornicy Zmniejszyć obciążenie i / lub zapewnić wystarczające chłodzenie Jeśli rezystor hamulcowy wbudowany jest w radiator: zamontować zewnętrzny rezystor hamujący Zakłócenie elektroniki przetwornicy, ewent. na skutek oddziaływań EMV Błąd podczas dostępu do EEPROM Zewnętrzny sygnał błędu wczytany przez zaprogramowane wejście Silnik zbyt gorący, TF zadziałał TF silnika nie podłączony lub podłączony niewłaściwie Połączenie pomiędzy MOVITRAC 07 i TF w silniku przerwane Złamane zasady programowania, w wyniku tego wewnętrzne przepełnienie Jeśli cofniesz zezwolenie a napęd przekroczy czas rampy szybkiego zatrzymania t13 o określony czas, wówczas przetwornica zgłosi komunikat F34. Błąd w przebiegu oprogramowania systemowego Zakłócenia systemu Przerwana komunikacja pomiędzy przetwornicą a PC Zbyt duże obciążenie urządzenia (wartość Ixt) Sprawdzić uziemienie i ekranowanie, w razie potrzeby poprawić. W przypadku powtórnego wystąpienia zasięgnąć porady w serwisie SEW. Wywołać ustawienie fabryczne, przeprowadzić reset i ponowną parametryzację. W przypadku powtórnego wystąpienia zasięgnąć porady w serwisie SEW. Usunąć daną przyczynę błędu, w razie konieczności przeprogramować zacisk. Poczekać na ochłodzenie się silnika i skasować błąd Sprawdzić przyłącza /połączenia pomiędzy MOVITRAC 07 a TF Sprawdzić i skorygować program użytkownika Przedłużyć czas rampy szybkiego zatrzymania Sprawdzić uziemienie i ekranowanie, w razie potrzeby poprawić. W przypadku powtórnego wystąpienia zasięgnąć porady w serwisie SEW. Sprawdzić uziemienie i ekranowanie, w razie potrzeby poprawić. W przypadku powtórnego wystąpienia zasięgnąć porady w serwisie SEW. Sprawdzić połączenie pomiędzy przetwornicą a PC. Zmniejszyć oddawanie mocy Przedłużyć rampy Jeśli wymienione punkty nie są możliwe: zastosować większą przetwornicę 46 Instrukcja obsługi MOVITRAC 07
47 Eksploatacja i obsługa 6 Nr. Nazwa Reakcja Możliwa przyczyna Środki zaradcze 45 Inicjalizacja Natychmiastowe wyłączenie z blokadą 47 Timeout magistrali systemowej bus 77 Sterowanie zaciskami Szybkie zatrzymanie bez blokady 1) Brak 81 Warunek startu Natychmiastowe wyłączenie 82 Wyjście otwarte Natychmiastowe wyłączenie 94 Suma kontrolna EEPROM 97 Błąd kopiowania Natychmiastowe wyłączenie Natychmiastowe wyłączenie Błąd podczas inicjalizacji Błąd podczas komunikacji przez magistralę systemową bus Próba ustawienia nieważnego trybu automatyki przez zewnętrzne sterowanie Tylko w przypadku trybu roboczego "Mechanizm podnoszący VFC": Przetwornica nie mogła podczas podmagnesowania wysłać potrzebnego prądu do silnika: Moc znamionowa silnika zbyt mała w stosunku do mocy znamionowej przetwornicy Zbyt mały przekrój przewodów silnika Tylko w przypadku trybu roboczego "Mechanizm podnoszący VFC": Przerwane dwie lub wszystkie fazy wyjściowe Moc znamionowa silnika zbyt mała w stosunku do mocy znamionowej przetwornicy Uszkodzony EEPROM Wyjęcie modułu parametrów podczas procesu kopiowania Włączenie / wyłączenie podczas procesu kopiowania 1) Reset nie jest konieczny, po nawiązaniu komunikacji komunikat o błędzie zniknie Zasięgnąć porady w serwisie SEW. Sprawdzić połączenia magistrali systemowej bus. Sprawdzić szeregowe połączenie z zewnętrznym sterowaniem Skontrolować wartości zapisu zewnętrznego układu sterującego Sprawdzić połączenie przetwornicy i silnika Sprawdzić dane uruchomienia, w razie konieczności przeprowadzić ponowne uruchomienie Sprawdzić połączenie pomiędzy przetwornicą a komputerem PC. Zasięgnąć porady w serwisie SEW. Przed skasowaniem błędu: Załadować ustawienie fabryczne lub kompletny zestaw modułu parametrów 6.3 Lista ostrzeżeń (r r-32) Nr Nazwa Znaczenie 17 Funkcja niepełna Brak funkcji w przetwornicy 19 Aktywna blokada parametrów Niemożliwa zmiana parametrów 32 Zezwolenie Nie można wykonać tej funkcji w stanie ZEZWOLENIE Instrukcja obsługi MOVITRAC 07 47
48 6 Eksploatacja i obsługa 6.4 SEW-Serwis elektroniki Wysyłka do naprawy Jeśli nie możesz usunąć jakiegoś błędu, zwróć się proszę do serwisu elektroniki SEW ( "Dział obsługi klienta i części zamiennych"). Podczas konsultacji z serwisem elektroniki SEW prosimy zawsze podawać cyfry kodu serwisowego. Serwis SEW-EURODRIVE będzie mógł Ci wówczas efektywniej pomóc. Jeśli odsyłasz urządzenie do naprawy, podaj następujące dane: Numer seryjny ( tabliczka znamionowa) Oznaczenie typu Krótki opis aplikacji (rodzaj napędu, sterowanie poprzez zaciski czy szeregowe) Przyłączony silnik (napięcie silnika, połączenie w gwiazdę lub w trójkąt) Rodzaj błędu Zjawiska towarzyszące Własne przypuszczenia Poprzednie podejrzane zdarzenia 48 Instrukcja obsługi MOVITRAC 07
49 Dane techniczne kva f i n P Hz 7 7 Dane techniczne 7.1 CE, aprobata U oraz C-Tick Oznaczenie CE Wytyczna dot. niskich napięć Kompatybilność elektromagnetyczna EMV Przetwornice częstotliwości MOVITRAC 07 spełniają przepisy wytycznej dot. niskich napięć 73/23/EWG. Przetwornice częstotliwości MOVITRAC 07 są komponentami maszyn i urządzeń. Spełniają one normę produktową EMV EN Napędy elektryczne ze zmienną prędkością obrotową. Jeśli chcesz zaopatrzyć maszynę z przetwornicami częstotliwości w oznaczenie CE zgodnie z wytyczną EMV 89/336/EWG: przestrzegaj wskazówek instalacji zgodnej z EMV. Przetwornice częstotliwości MOVITRAC 07 mają standardowo zamontowany filtr sieciowy. Bez dodatkowego wyposażenia zachowują one od strony sieci następujące klasy wartości granicznych: B: przyłącze 1-fazowe A: przyłącze 3-fazowe 230 V: 0, ,5 kw 400/500 V: 0, kw Oznaczenie CE na tabliczce znamionowej oznacza zgodność: z wytyczną dotyczącą niskich napięć 73/23/EWG z wytyczną EMV 89/336/EWG Na życzenie SEW-EURODRIVE wystawi odpowiednie świadectwo zgodności. Aprobata UL Aprobata UL i cul udzielana jest dla całej serii urządzeń MOVITRAC 07. cul jest równoważna z aprobatą według CSA. C-Tick Aprobata C-Tick udzielana jest dla całej serii urządzeń MOVITRAC 07. C-Tick potwierdza zgodność z ACA (Australian Communications Authority). Instrukcja obsługi MOVITRAC 07 49
50 7 kva f i n P Hz Dane techniczne 7.2 Ogólne dane techniczne Poniższe dane techniczne odnoszą się do wszystkich przetwornic częstotliwości MOVITRAC 07 niezależnie od wielkości i mocy. MOVITRAC 07 Wszystkie wielkości Odporność na zakłócenia Spełnia EN Emisja zakłóceń w przypadku instalacji spełniającej warunki EMV Prąd upływowy Temperatura otoczenia ϑ U przy f PWM = 4 khz Zgodnie z klasą wartości granicznych B: przyłącze 1-fazowe A: przyłącze 3-fazowe 230 V: kw 400/500 V: kw Według EN i EN 55014; spełnia wymogi EN > 3.5 ma 230 V, kw 400/500 V, kw 10 C C przy 100 % I N 10 C C przy 125 % I N 230 V, kw 400/500 V, kw 0 C C przy 100 % I N 0 C C przy 125 % I N Redukcja mocy 3.0% I N na K do maks. 60 C Klasa klimatyczna EN , klasa 3K3 Temperatura 25 C C magazynowania 1) Temperatura transportu 25 C C Klasa ochrony IP20 Wielkość 4 -= przyłącza mocy: IP00, IP10 z zamontowaną, seryjnie załączaną osłoną z pleksiglasu Tryb pracy Praca ciągła DB (EN i 1-3) Wysokość ustawienia h 1000 m (3300 ft) Redukcja I N 1 % na 100 m (330 ft) Od 1000 m do maks m (3300 ft do maks ft) Redukcja U N 3 V na 100 m (330 ft) Od 2000 m do maks m (6600 ft do maks ft) Ponad 2000 m (6600 ft) wyłącznie w przypadku klasy przeciążenia 2, dla klasy przeciążenia 3 konieczne są zewnętrzne zabezpieczenia. Klasy przeciążenia według DIN VDE Odporność na wibracje Zgodnie z EN / VDE ) W przypadku magazynowania długoterminowego przyłączaj urządzenie co dwa lata na co najmniej 5 minut do napięcia sieciowego. W przeciwnym razie skróci się żywotność urządzenia. 50 Instrukcja obsługi MOVITRAC 07
51 Dane techniczne kva f i n P Hz Dane techniczne MOVITRAC V Rys. 20: MOVITRAC 07 Urządzenia 230-V 51115AXX Wielkość obudowy Moc [kw / HP] 0.37 / / / 1.0 Przyłącze sieciowe 0S 0L / / / V / 1-fazowe 230 V / 3-fazowe 3.7 / / / / / V / 3-fazowe 22 / / /500 V Rys. 21: MOVITRAC 07 Urządzenia 400/500-V 51116AXX Wielkość obudowy Moc [kw / HP] Przyłącze sieciowe 0M 0L 2S / / / / / / / / / /500 V / 3-fazowe 11 / / / / 40 Instrukcja obsługi MOVITRAC 07 51
52 7 kva f i n P Hz Dane techniczne 230 V AC / 1-fazowe / wielkość 0S / 0, ,75 kw / 0,5... 1,0 HP 51105AXX Rys. 22: MOVITRAC 07 / wielkość 0S / 1-fazowe 230 V AC MOVITRAC MC07A (1-fazowa sieć) 004-2B B B Numer katalogowy X Numer katalogowy z LOGODrive WEJŚCIE Napięcie przyłączeniowe Dopuszczalny zakres U sieć 1 x 230 V AC U sieć = 200 V AC 10 % V AC + 10 % Częstotliwość sieciowa f sieć 50/60 Hz +/- 5 % Natężenie prądu w sieci 1-fazowej Przy U sieć = 230 V AC WYJŚCIE 100 % I sieć 6.1 A AC 8.5 A AC 9.9 A AC 125 % I sieć 7.5 A AC 10.2 A AC 11.8 A AC Napięcie na wyjściu U N 3 x 0... U sieć Zalecana moc silnika przy stałym P Mot 0.37 kw 0.55 kw obciążeniu (przy U sieć = 230 V AC ) 0.5 HP 0.75 HP Zalecana moc silnika przy obciążeniu kwadratowym albo przy stałym obciążeniu bez przeciążenia (przy U sieć = 230 V AC ) P Mot 0.55 kw 0.75 HP 0.75 kw 1.0 HP 0.75 kw 1.0 HP 1.1 kw 1.5 HP Wyjściowy prąd znamionowy I N 2.5 A AC 3.3 A AC 4.2 A AC Przy U sieć = 230 V AC Minimalna dopuszczalna wartość rezystora hamującego (praca 4-Q) R BWmin 72 Ω 52 Instrukcja obsługi MOVITRAC 07
53 Dane techniczne kva f i n P Hz 7 MOVITRAC MC07A (1-fazowa sieć) 004-2B B B DANE OGÓLNE Strata mocy przy I N P V 45 W 55 W 65 W Ograniczenie prądu 125 % I N praca ciągła (napęd wentylatora / pompy) 150 % I N na maksymalnie 60 sekund Częstotliwość PWM f PWM 4/8/12/16 khz Zakres prędkości obrotowej n A rpm Rozdzielczość n A 1 rpm Przyłącza Zaciski 2.5 mm 2 Wymiary SZER. x WYS. x GŁ. 90 x 185 x 150 mm 3.5 x 7.2 x 5.9 in Masa m 1.5 kg 3.3 lb 05804AXX Rys. 23: Rysunek wymiarowy MOVITRAC 07 wielkość 0S W celu właściwego chłodzenia pozostawić wolną przestrzeń u góry i na dole po 100 mm (4 in)! Niekonieczna wolna przestrzeń z boku. Urządzenia można ustawiać w szeregu bezpośrednio jedno obok drugiego. Uważaj na to, aby cyrkulacja powietrza nie była zakłócana przez przewody i inne materiały instalacyjne. Unikaj pozycji, w których ciepłe powietrze wydostające się z innych urządzeń skierowane byłoby na przetwornicę. Instrukcja obsługi MOVITRAC 07 53
54 7 kva f i n P Hz Dane techniczne 230 V AC / 1-fazowe / wielkość 0L / 1,1... 2,2 kw / 1,5... 3,0 HP Rys. 24: MOVITRAC 07 / wielkość 0L / 1-fazowe 230 V AC MOVITRAC MC07A (1-fazowa sieć) 011-2B B B Numer katalogowy Numer katalogowy z LOGODrive WEJŚCIE Napięcie przyłączeniowe Dopuszczalny zakres U sieć 1 x 230 V AC U sieć = 200 V AC - 10 % V AC + 10 % Częstotliwość sieciowa f sieć 50/60 Hz +/- 5 % Natężenie prądu w sieci 1-fazowej Przy U sieć = 230 V AC WYJŚCIE 100 % I sieć 13.4 A AC 16.7 A AC 19.7 A AC 125 % I sieć 16.8 A AC 20.7 A AC 24.3 A AC Napięcie na wyjściu U N 3 x 0... U sieć Zalecana moc silnika przy stałym obciążeniu (przy U sieć = 230 V AC ) Zalecana moc silnika przy obciążeniu kwadratowym albo przy stałym obciążeniu bez przeciążenia (przy U sieć = 230 V AC ) P Mot P Mot 1.1 kw 1.5 HP 1.5 kw 2.0 HP 1.5 kw 2.0 HP 2.2 kw 3.0 HP 2.2 kw 3.0 HP 3.0 kw 4.0 HP Wyjściowy prąd znamionowy I N 5.7 A AC 7.3 A AC 8.6 A AC Przy U sieć = 230 V AC Minimalna dopuszczalna wartość rezystora hamującego (praca 4-Q) R BWmin 27 Ω 54 Instrukcja obsługi MOVITRAC 07
55 Dane techniczne kva f i n P Hz 7 MOVITRAC MC07A (1-fazowa sieć) 011-2B B B DANE OGÓLNE Strata mocy przy I N P V 75 W 100 W 125 W Ograniczenie prądu 125 % I N praca ciągła (napęd wentylatora / pompy) 150 % I N na maksymalnie 60 sekund Częstotliwość PWM f PWM 4/8/12/16 khz Zakres prędkości obrotowej n A rpm Rozdzielczość n A 1 rpm Przyłącza Zaciski 4 mm 2 Wymiary SZER. x WYS. x GŁ. 90 x 295 x 150 mm 3.5 x 9.5 x 5.9 in Masa m 2.5 kg 5.5 lb 05805AXX Rys. 25: Rysunek wymiarowy MOVITRAC 07 wielkość 0L W celu właściwego chłodzenia pozostawić wolną przestrzeń u góry i na dole po 100 mm (4 in)! Niekonieczna wolna przestrzeń z boku. Urządzenia można ustawiać w szeregu bezpośrednio jedno obok drugiego. Uważaj na to, aby cyrkulacja powietrza nie była zakłócana przez przewody i inne materiały instalacyjne. Unikaj pozycji, w których ciepłe powietrze wydostające się z innych urządzeń skierowane byłoby na przetwornicę. Instrukcja obsługi MOVITRAC 07 55
56 7 kva f i n P Hz Dane techniczne 230 V AC / 3-fazowe / wielkość 0S / 0, ,75 kw / 0,5... 1,0 HP 51105AXX Rys. 26: MOVITRAC 07 / wielkość 0S / 3-fazowe 230 V AC MOVITRAC 07A (3-fazowa sieć) 004-2A A A Numer katalogowy Numer katalogowy z LOGODrive WEJŚCIE Napięcie przyłączeniowe Dopuszczalny zakres U sieć 3 x 230 V AC U sieć = 200 V AC - 10 % V AC + 10 % Częstotliwość sieciowa f sieć 50/60 Hz +/- 5 % Natężenie prądu w sieci 3-fazowej Przy U sieć = 230 V AC WYJŚCIE 100 % I sieć 2.0 A AC 2.8 A AC 3.3 A AC 125 % I sieć 2.4 A AC 3.4 A AC 4.1 A AC Napięcie na wyjściu U N 3 x 0... U sieć Zalecana moc silnika przy stałym P Mot 0.37 kw 0.55 kw obciążeniu (przy U sieć = 230 V AC ) 0.5 HP 0.75 HP Zalecana moc silnika przy obciążeniu kwadratowym albo przy stałym obciążeniu bez przeciążenia (przy U sieć = 230 V AC ) P Mot 0.55 kw 0.75 HP 0.75 kw 1.0 HP 0.75 kw 1.0 HP 1.1 kw 1.5 HP Wyjściowy prąd znamionowy I N 2.5 A AC 3.3 A AC 4.2 A AC Przy U sieć = 230 V AC Minimalna dopuszczalna wartość rezystora hamującego (praca 4-Q) R BWmin 72 Ω 56 Instrukcja obsługi MOVITRAC 07
57 Dane techniczne kva f i n P Hz 7 MOVITRAC 07A (3-fazowa sieć) 004-2A A A DANE OGÓLNE Strata mocy przy I N P V 45 W 55 W 65 W Ograniczenie prądu 125 % I N praca ciągła (napęd wentylatora / pompy) 150 % I N na maksymalnie 60 sekund Częstotliwość PWM f PWM 4/8/12/16 khz Zakres prędkości obrotowej n A rpm Rozdzielczość n A 1 rpm Przyłącza Zaciski 2.5 mm 2 Wymiary SZER. x WYS. x GŁ. 90 x 185 x 150 mm 3.5 x 7.2 x 5.9 in Masa m 1.5 kg 3.3 lb 05804AXX Rys. 27: Rysunek wymiarowy MOVITRAC 07 wielkość 0S W celu właściwego chłodzenia pozostawić wolną przestrzeń u góry i na dole po 100 mm (4 in)! Niekonieczna wolna przestrzeń z boku. Urządzenia można ustawiać w szeregu bezpośrednio jedno obok drugiego. Uważaj na to, aby cyrkulacja powietrza nie była zakłócana przez przewody i inne materiały instalacyjne. Unikaj pozycji, w których ciepłe powietrze wydostające się z innych urządzeń skierowane byłoby na przetwornicę. Instrukcja obsługi MOVITRAC 07 57
58 7 kva f i n P Hz Dane techniczne 230 V AC / 3-fazowe / wielkość 0L / 1,1... 2,2 kw / 1,5... 3,0 HP Rys. 28: MOVITRAC 07 / wielkość 0L / 3-fazowe 230 V AC MOVITRAC 07A (3-fazowa sieć) 011-2A A A Numer katalogowy Numer katalogowy z LOGODrive X WEJŚCIE Napięcie przyłączeniowe Dopuszczalny zakres U sieć 3 x 230 V AC U sieć = 200 V AC - 10 % V AC + 10 % Częstotliwość sieciowa f sieć 50/60 Hz +/- 5 % Natężenie prądu w sieci 3-fazowej Przy U sieć = 230 V AC WYJŚCIE 100 % I sieć 5.1 A AC 6.4 A AC 7.6 A AC 125 % I sieć 6.3 A AC 7.9 A AC 9.5 A AC Napięcie na wyjściu U N 3 x 0... U sieć Zalecana moc silnika przy stałym obciążeniu (przy U sieć = 230 V AC ) Zalecana moc silnika przy obciążeniu kwadratowym albo przy stałym obciążeniu bez przeciążenia (przy U sieć = 230 V AC ) P Mot P Mot 1.1 kw 1.5 HP 1.5 kw 2.0 HP 1.5 kw 2.0 HP 2.2 kw 3.0 HP 2.2 kw 3.0 HP 3.0 kw 4.0 HP Wyjściowy prąd znamionowy I N 5.7 A AC 7.3 A AC 8.6 A AC Przy U sieć = 230 V AC Minimalna dopuszczalna wartość rezystora hamującego (praca 4-Q) R BWmin 27 Ω 58 Instrukcja obsługi MOVITRAC 07
59 Dane techniczne kva f i n P Hz 7 MOVITRAC 07A (3-fazowa sieć) 011-2A A A DANE OGÓLNE Strata mocy przy I N P V 75 W 100 W 125 W Ograniczenie prądu 125 % I N praca ciągła (napęd wentylatora / pompy) 150 % I N na maksymalnie 60 sekund Częstotliwość - PWM f PWM 4/8/12/16 khz Zakres prędkości obrotowej n A rpm Rozdzielczość n A 1 rpm Przyłącza Zaciski 4 mm 2 Wymiary SZER. x WYS. x GŁ. 90 x 295 x 150 mm 3.5 x 9.5 x 5.9 in Masa m 2.5 kg 5.5 lb 05805AXX Rys. 29: Rysunek wymiarowy MOVITRAC 07 wielkość 0L W celu właściwego chłodzenia pozostawić wolną przestrzeń u góry i na dole po 100 mm (4 in)! Niekonieczna wolna przestrzeń z boku. Urządzenia można ustawiać w szeregu bezpośrednio jedno obok drugiego. Uważaj na to, aby cyrkulacja powietrza nie była zakłócana przez przewody i inne materiały instalacyjne. Unikaj pozycji, w których ciepłe powietrze wydostające się z innych urządzeń skierowane byłoby na przetwornicę. Instrukcja obsługi MOVITRAC 07 59
60 7 kva f i n P Hz Dane techniczne 230 V AC / 3-fazowa / wielkość 1 / 3,7 kw / 5,0 HP Rys. 30: MOVITRAC 07 / wielkość 1 / 3-fazowa 230 V AC MOVITRAC 07A (3-fazowa sieć) 037-2A Numer katalogowy Numer katalogowy z LOGODrive WEJŚCIE Napięcie przyłączeniowe Dopuszczalny zakres U sieć 3 x 230 V AC U sieć = 200 V AC - 10 % V AC + 10 % Częstotliwość sieciowa f sieć 50/60 Hz +/- 5 % Natężenie prądu w sieci 3-fazowej Przy U sieć = 230 V AC WYJŚCIE 100 % I sieć 125 % I sieć 12.9 A AC 16.1 A AC Napięcie na wyjściu U N 3 x 0... U sieć Zalecana moc silnika przy stałym obciążeniu (przy U sieć = 230 V AC ) Zalecana moc silnika przy obciążeniu kwadratowym albo przy stałym obciążeniu bez przeciążenia (przy U sieć = 230 V AC ) Minimalna dopuszczalna wartość rezystora hamującego (praca 4-Q) P Mot P Mot R BWmin 3.7 kw 5 HP 5.5 kw 7.5 HP 27 Ω 60 Instrukcja obsługi MOVITRAC 07
61 Dane techniczne kva f i n P Hz 7 MOVITRAC 07A (3-fazowa sieć) 037-2A DANE OGÓLNE Strata mocy przy I N P V 210 W Ograniczenie prądu 125 % I N praca ciągła (napęd wentylatora / pompy) 150 % I N na maksymalnie 60 sekund Częstotliwość - PWM f PWM 4/8/12/16 khz Zakres prędkości obrotowej Rozdzielczość n A n A rpm 1 rpm Przyłącza Zaciski 4 mm 2 Wymiary SZER. x WYS. x GŁ. 105 x 315 x 144 mm 4.1 x 12.4 x 5.7 in Masa m 3.5 kg 7.7 lb Rys. 31: Rysunek wymiarowy MOVITRAC 07 wielkość AXX W celu właściwego chłodzenia pozostawić wolną przestrzeń u góry i na dole po 100 mm (4 in)! Niekonieczna wolna przestrzeń z boku. Urządzenia można ustawiać w szeregu bezpośrednio jedno obok drugiego. Uważaj na to, aby cyrkulacja powietrza nie była zakłócana przez przewody i inne materiały instalacyjne. Unikaj pozycji, w których ciepłe powietrze wydostające się z innych urządzeń skierowane byłoby na przetwornicę. Instrukcja obsługi MOVITRAC 07 61
62 7 kva f i n P Hz Dane techniczne 230 V AC / 3-fazowe / wielkość 2 / 5,5... 7,5 kw / 7, HP Rys. 32: MOVITRAC 07 / wielkość 2 / 3-fazowe 230 V AC MOVITRAC 07A (3-fazowa sieć) 055-2A A Numer katalogowy Numer katalogowy z LOGODrive WEJŚCIE Napięcie przyłączeniowe Dopuszczalny zakres U sieć 3 x 230 V AC U sieć = 200 V AC - 10 % V AC + 10 % Częstotliwość sieciowa f sieć 50/60 Hz +/- 5 % Natężenie prądu w sieci 3-fazowej Przy U sieć = 230 V AC WYJŚCIE 100 % I sieć 19.5 A AC 27.4 A AC 125 % I sieć 24.4 A AC 34.3 A AC Napięcie na wyjściu U N 3 x 0... U sieć Zalecana moc silnika przy stałym obciążeniu (przy U sieć = 230 V AC ) Zalecana moc silnika przy obciążeniu kwadratowym albo przy stałym obciążeniu bez przeciążenia (przy U sieć = 230 V AC ) P Mot P Mot 5.5 kw 7.5 HP 7.5 kw 10 HP 7.5 kw 10 HP 11 kw 15 HP Wyjściowy prąd znamionowy Przy U sieć = 230 V AC I N 22 A AC 29 A AC Minimalna dopuszczalna wartość rezystora hamującego (praca 4-Q) R BWmin 12 Ω 62 Instrukcja obsługi MOVITRAC 07
63 Dane techniczne kva f i n P Hz 7 MOVITRAC 07A (3-fazowa sieć) 055-2A A DANE OGÓLNE Strata mocy przy I N P V 300 W 380 W Ograniczenie prądu 125 % I N praca ciągła (napęd wentylatora / pompy) 150 % I N na maksymalnie 60 sekund Częstotliwość - PWM f PWM 4/8/12/16 khz Zakres prędkości obrotowej Rozdzielczość n A n A rpm 1 rpm Przyłącza Zaciski 4 mm 2 6mm 2 Wymiary SZER. x WYS. x GŁ. 130 x 335 x 196 mm 5.1 x 13.2 x 7.7 in Masa m 6.6 kg 14.6 lb Rys. 33: Rysunek wymiarowy MOVITRAC 07 wielkość AXX W celu właściwego chłodzenia pozostawić wolną przestrzeń u góry i na dole po 100 mm (4 in)! Niekonieczna wolna przestrzeń z boku. Urządzenia można ustawiać w szeregu bezpośrednio jedno obok drugiego. Uważaj na to, aby cyrkulacja powietrza nie była zakłócana przez przewody i inne materiały instalacyjne. Unikaj pozycji, w których ciepłe powietrze wydostające się z innych urządzeń skierowane byłoby na przetwornicę. Instrukcja obsługi MOVITRAC 07 63
64 7 kva f i n P Hz Dane techniczne 230 V AC / 3-fazowe / wielkość 3 / kw / HP Rys. 34: MOVITRAC 07 / wielkość 3 / 3-fazowe 230 V AC MOVITRAC 07A (3-fazowa sieć) Numer katalogowy Numer katalogowy z LOGODrive WEJŚCIE Napięcie przyłączeniowe Dopuszczalny zakres U sieć 3 x 230 V AC U sieć = 200 V AC - 10 % V AC + 10 % Częstotliwość sieciowa f sieć 50/60 Hz +/- 5 % Natężenie prądu w sieci 3-fazowej Przy U sieć = 230 V AC WYJŚCIE 100 % I sieć 40.0 A AC 48.6 A AC 125 % I sieć 50.0 A AC 60.8 A AC Napięcie na wyjściu U N 3 x 0... U sieć Zalecana moc silnika przy stałym obciążeniu (przy U sieć = 230 V AC ) Zalecana moc silnika przy obciążeniu kwadratowym albo przy stałym obciążeniu bez przeciążenia (przy U sieć = 230 V AC ) P Mot P Mot 11 kw 15 HP 15 kw 20 HP 15 kw 20 HP 22 kw 30 HP Wyjściowy prąd znamionowy I N 7.5 A AC 5.6 A AC Przy U sieć = 230 V AC Minimalna dopuszczalna wartość rezystora hamującego (praca 4-Q) R BWmin 15 Ω 64 Instrukcja obsługi MOVITRAC 07
65 Dane techniczne kva f i n P Hz 7 MOVITRAC 07A (3-fazowa sieć) DANE OGÓLNE Strata mocy przy I N P V 580 W 720 W Ograniczenie prądu 125 % I N praca ciągła (napęd wentylatora / pompy) 150 % I N na maksymalnie 60 sekund Częstotliwość - PWM f PWM 4/8/12/16 khz Zakres prędkości obrotowej Rozdzielczość n A n A rpm 1 rpm Przyłącza Zaciski 10 mm 2 16 mm 2 Wymiary SZER. x WYS. x GŁ. 200 x 465 x 218 mm 7.9 x 18.3 x 8.6 in Masa m 15 kg 33.1 lb Rys. 35: Rysunek wymiarowy MOVITRAC 07 wielkość AXX W celu właściwego chłodzenia pozostawić wolną przestrzeń u góry i na dole po 100 mm (4 in)! Niekonieczna wolna przestrzeń z boku. Urządzenia można ustawiać w szeregu bezpośrednio jedno obok drugiego. Uważaj na to, aby cyrkulacja powietrza nie była zakłócana przez przewody i inne materiały instalacyjne. Unikaj pozycji, w których ciepłe powietrze wydostające się z innych urządzeń skierowane byłoby na przetwornicę. Instrukcja obsługi MOVITRAC 07 65
66 7 kva f i n P Hz Dane techniczne 230 V AC / 3-fazowe / wielkość 4 / kw / HP Rys. 36: MOVITRAC 07 / wielkość 4 / 3-fazowe 230 V AC MOVITRAC 07A (3-fazowa sieć) Numer katalogowy Numer katalogowy z LOGODrive WEJŚCIE Napięcie przyłączeniowe Dopuszczalny zakres U sieć 3 x 230 V AC U sieć = 200 V AC - 10 % V AC + 10 % Częstotliwość sieciowa f sieć 50/60 Hz +/- 5 % Natężenie prądu w sieci 3-fazowej Przy U sieć = 230 V AC WYJŚCIE 100 % I sieć 72 A AC 86 A AC 125 % I sieć 90 A AC 107 A AC Napięcie na wyjściu U N 3 x 0... U sieć Zalecana moc silnika przy stałym obciążeniu (przy U sieć = 230 V AC ) Zalecana moc silnika przy obciążeniu kwadratowym albo przy stałym obciążeniu bez przeciążenia (przy U sieć = 230 V AC ) P Mot P Mot 22 kw 30 HP 30 kw 40 HP 30 kw 40 HP 37 kw 50 HP Wyjściowy prąd znamionowy Przy U sieć = 230 V AC I N 80 A AC 95 A AC Minimalna dopuszczalna wartość rezystora hamującego (praca 4-Q) R BWmin 3 Ω 66 Instrukcja obsługi MOVITRAC 07
