Analizator wydajności AMD CodeAnalyst

Transkrypt

1 Analizator wydajności AMD CodeAnalyst Dostępny bezpłatnie dla Windows i Linux (różne funkcjonalności w obu systemach) Pozwala na 4 tryby pracy - profilowania: Bazujące na upływie czasu próbkowanie aplikacji ze stałą częstością, zapisywanie licznika rozkazów i określanie statystycznie najbardziej czasochłonnych części kodu w postaci histogramu (time-based profiling) Bazujące na zdarzeniach określenie zdarzeń, których (orientacyjne) miejsce występowania ma być mierzone, określenie progu zliczania dla każdego badanego zdarzenia (tylko procesory AMD)(event-based profiling)

2 CodeAnalyst cd Próbkowanie pobrań kodu i raportowanie powiązanych zdarzeń (tylko procesory AMD)(instruction-base fetch sampling) Próbkowanie operacji procesora pod względem wywoływanych zdarzeń (tylko procesory AMD) (instruction-base operation sampling) Profilowanie wątków (cykliczne monitorowanie przydziału rdzenia, procesora i nielokalnych dostępów do pamięci) (tylko procesory AMD)(thread based sampling)

3 Działanie programu profilującego Program profilujący pracuje w ramach projektów składających się z sesji. Dla każdej sesji należy określić: badaną aplikację i katalog roboczy rodzaj realizowanego profilowania, czas rozpoczęcia i zakończenia zbierania danych, częstotliwość próbkowania lub inne parametry w zależności od trybu pracy maskę powinowactwa wątków. Przygotowana sesja profilowania może zostać uruchomiona. Efektem uruchomienia jest dodanie nowejsesji w oknie zarządzania projektem. Wybór tej sesji powoduje wyświetlenie wyników sesji profilowania. Wyniki prezentowane są w grupach informacji charakterystycznych do realizowanego typu sesji. Można obserwować zbierane wyniki w wartościach bezwzględnych lub w udziale procentowym dla poszczególnych modułów oprogramowania, procesów i rdzeni. Dostępne wyniki profilowania można filtrować i prezentować wyrywkowo sposób prezentacji określa się w oknie dialogowym zarządcy widoku (view management dialog box).dane zebranedlaposzczegónychmodułów kodu można analizować z rozbiciem na informacje dla linii kodu źródłowego i asemblera.

4 Profilowanie bazujące na upływie czasu Program profilujący zbiera więcej próbek w obszarach kodu, w których program spędza więcej czasu gdyż pobranie próbki w tym obszarze jest bardziej prawdopodobne. Wynikowy histogram określa rozkład próbek, a wysokie wartości wskazują na czasochłonne fragmenty kodu. Standardowy okres próbkowania przetwarzania w CodeAnalyst wynosi 1 ms i może zostać zmieniony poprzez Configuration Management w narzędziach programu profilującego.

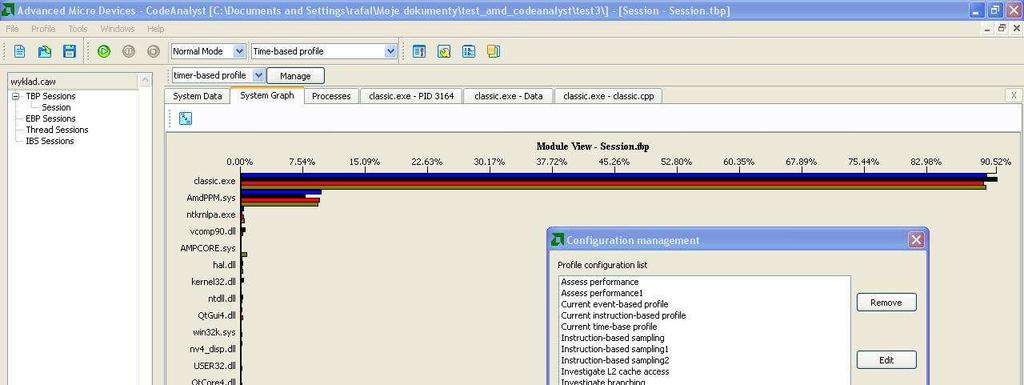

5 Timer based profiling Prezentacja liczby próbek (miara upływu czasu) zebranych w ramach poszczególnych rdzeni dla przetwarzania modułów kodu.

6 Timer based profiling -sampling

7 Profilowanie bazujące na zdarzeniach Możliwy jest wybór konfiguracji standardowej profilowania lub określenie własnego zestawu badanych zdarzeń. Predefiniowane konfiguracje dotyczą: Assess performance - ocena wydajność realizacji kodu, Investigate data access analiza dostępu do pp danych i DTLB, Investigate L2 cache access analiza dostepu do pp L2, Investigate instruction access analiza dostępu do pp instrukcji i ITLB, Investigate branching analiza realizacji kodu w rozgałęzieniach wraz z predykcją Predefiniowana konfiguracja zawiera wybór śledzonych zdarzeń wraz z krotnością ich wystąpienia powodującą zliczanie. W przypadku wybrania większej niż liczba liczników liczby śledzonych zdarzeń należy również określić okres przełączania liczników pomiędzy grupami zdarzeń. Niektóre zdarzenia umożliwiają określenie warunków dodatkowych związanych z ich kwalifikacją do zliczenia wyboru warunków dodatkowych można dokonać również w oknie edycji konfiguracji zdarzeń. Możliwa jest prezentacja wyników profilowania na poziomie modułów kodu, linii kodu źródłowego i asemblera. Możliwe jest tematyczne filtrowanie zebranych wyników i wyświetlanie parametrów skonsolidowanych.

8 Event based profiling

9 Próbkowanie pobrań kodu (fetch sampling - instruction-base samp.) Parametrem sesji profilowania jest okres próbkowania. Osiągnięcie określonego progu zliczania pobrań powoduje monitorowanie aktualnej operacji pobrania. Zakończenie lub przerwanie pobrania powoduje zapisanie próbki na temat zrealizowanej operacji pobrania. Zapisywane a następnie raportowane informacje dotyczą: identyfikatora procesu, adresu wirtualnego pobranej instrukcji procesu, trafienia do ITLB L1 i L2, trafienie do pp IC, opóźnienie pobrania.

10 Próbkowanie operacji procesora (operation based - instruction-base samp.) Parametrem sesji profilowania jest okres próbkowania. Osiągnięcie określonego progu zliczania cykli procesora powoduje monitorowanie aktualnej makrooperacji do momentu jej zrealizowania lub usunięcia. Dla zakończonych makrooperacjizapisywana a następnie raportowane informacje dotyczą: identyfikatora procesu, adresu wirtualnego instrukcji do której należy makrooperacja, Czas realizacji makrooperacji do zakończenia Czas realizacji makrooperacji do zatwierdzenia właściwej predykcji / realizacji rozgałęzienia, typu operacji odczyt, zapis, trafienie do DTLB, trafienie do DC Opóźnienie w przypadku braku trafienia do DC Lokalnego lub zdalnego dostępu, faktycznego źródła danych w przypadku korzystania ze sterownika pamięci. Wyjaśniona lista zdarzeń powiązanych z instructionbasedsampling jest zawarta w on-line-help do CodeAnalyst.

11 Event based sampling DC miss

12 Instruction based sampling (operations) DC miss

13 Profilowanie wątków Profilowanie dostarcza informacji o zachowaniu wątków realizowanych w wielordzeniowym środowisku. Pozwala określić stopień powinowactwa wątków (affinity). Profilowanie wątków dostarcza również informacji o nielokalnych (bardziej kosztownych) dostępach do pamięci w NUMA. Podczas próbkowania stanu przetwarzania zbierane są identyfikatory przerwanych procesów. Liczniki zdarzeń są zaprogramowane do monitorowania nielokalnych (poza węzeł) odwołań do pamięci.

14 Thread profiling Dwie sesje profilowania dla róŝnej liczby wątków tego samego przetwarzania.

15 Widok wyników profilowania timer-based w CodeAnalyst & MVS
