1 Wojciechów I 732

2 1. Podstawa, cel i zakres opracowania Przebudowę systemu oświetlenia drogowego na terenie miejscowości Wojciechów opracowano na podstawie zlecenia Gminy Krasocin. Niniejszy projekt jest elementem opracowania Przebudowa istniejącego systemu oświetlenia na terenie Gminy Krasocin. Podstawą opracowania są: - uzgodnienia z inwestorem - warunki przebudowy systemu wydane przez PGE Dystrybucja s.a. Oddział Skarżysko Kamienna, Rejon Energetyczny Jędrzejów - obowiązujące przepisy Bezpośrednim celem przebudowy systemu oświetlenia drogowego jest : - wzrost bezpieczeństwa mieszkańców Gminy, - racjonalizacja zużycia energii elektrycznej, - zmniejszenie nakładów przeznaczonych na oświetlenie ulic i dróg. Zakres opracowania obejmuje obwody oświetleniowe zasilane ze stacji Wojciechów 1. Przewiduje się wymianę części (7 szt.) istniejących opraw wraz z wysięgnikami, przewodami i zabezpieczeniami. Dodatkowo należy zainstalować nową skrzynkę oświetleniową, a starą znajdującą się w stacji trafo zdemontować. 2. Opis stanu istniejącego Wojciechów 1 : Obwód 1 1 szt. opraw rtęciowych o mocy 125W 1 szt. opraw rtęciowych o mocy 250W 3 szt. opraw sodowych OUSc o mocy 70W Obwód 2 5 szt. opraw rtęciowych o mocy 125W 5 szt. opraw sodowych OUSc o mocy 70W rtęciowe sodowe stacja oprawy 125W 250W 70W 150W razem Wojciechów 1 obwód obwód Istniejące oprawy rtęciowe posiadają źródła światła o niskiej skuteczności świetlnej a ich przestarzała konstrukcja z lat sześćdziesiątych i siedemdziesiątych oraz jakość zastosowanych do ich budowy materiałów znacznie odbiega od najnowszych rozwiązań proponowanych przez wiodących producentów opraw. Oprawy OUSc i OUSd o mocy 70W pozostawić na swoich miejscach. 733

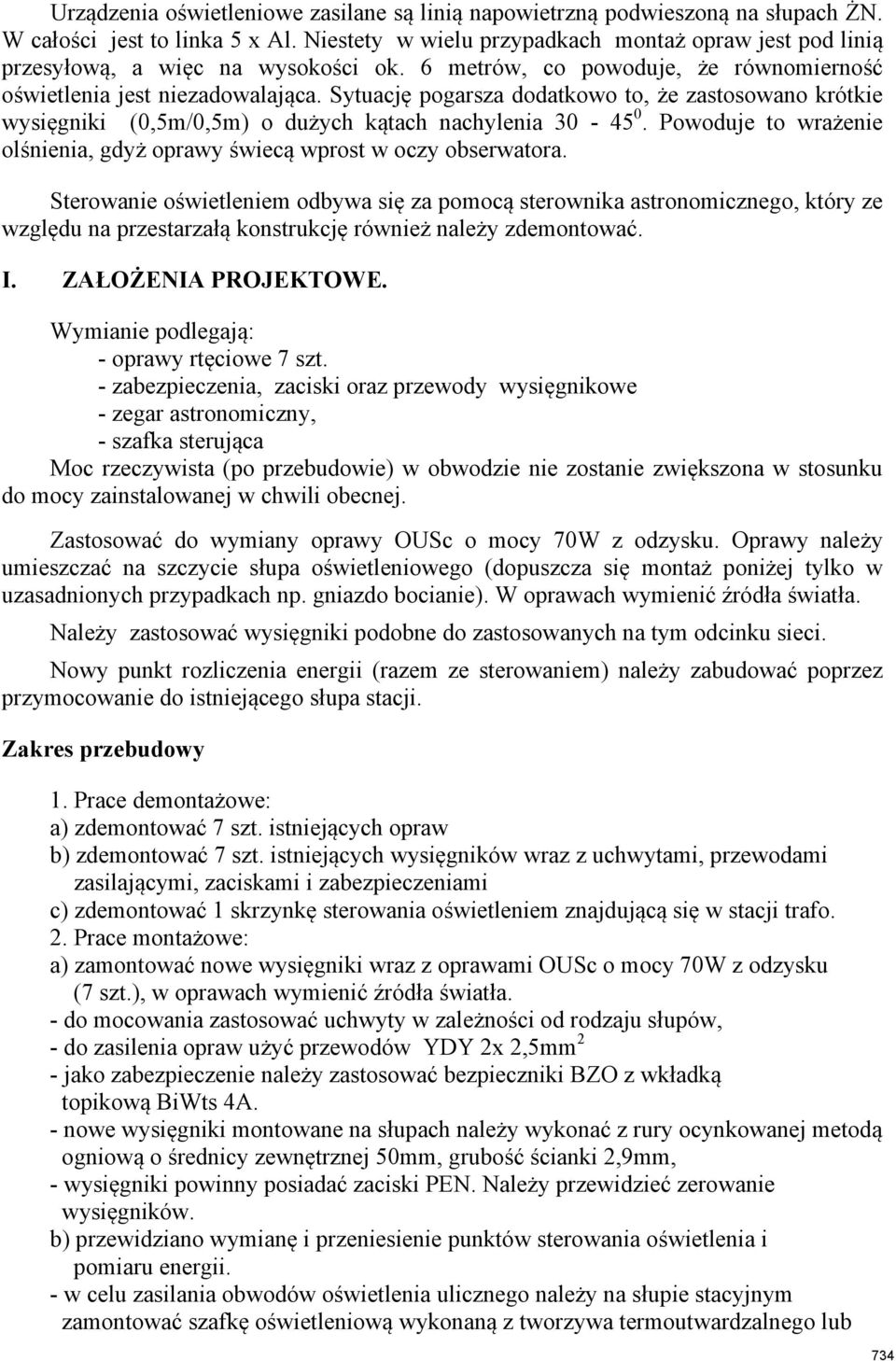

3 Urządzenia oświetleniowe zasilane są linią napowietrzną podwieszoną na słupach ŻN. W całości jest to linka 5 x Al. Niestety w wielu przypadkach montaż opraw jest pod linią przesyłową, a więc na wysokości ok. 6 metrów, co powoduje, że równomierność oświetlenia jest niezadowalająca. Sytuację pogarsza dodatkowo to, że zastosowano krótkie wysięgniki (0,5m/0,5m) o dużych kątach nachylenia Powoduje to wrażenie olśnienia, gdyż oprawy świecą wprost w oczy obserwatora. Sterowanie oświetleniem odbywa się za pomocą sterownika astronomicznego, który ze względu na przestarzałą konstrukcję również należy zdemontować. I. ZAŁOŻENIA PROJEKTOWE. Wymianie podlegają: - oprawy rtęciowe 7 szt. - zabezpieczenia, zaciski oraz przewody wysięgnikowe - zegar astronomiczny, - szafka sterująca Moc rzeczywista (po przebudowie) w obwodzie nie zostanie zwiększona w stosunku do mocy zainstalowanej w chwili obecnej. Zastosować do wymiany oprawy OUSc o mocy 70W z odzysku. Oprawy należy umieszczać na szczycie słupa oświetleniowego (dopuszcza się montaż poniżej tylko w uzasadnionych przypadkach np. gniazdo bocianie). W oprawach wymienić źródła światła. Należy zastosować wysięgniki podobne do zastosowanych na tym odcinku sieci. Nowy punkt rozliczenia energii (razem ze sterowaniem) należy zabudować poprzez przymocowanie do istniejącego słupa stacji. Zakres przebudowy 1. Prace demontażowe: a) zdemontować 7 szt. istniejących opraw b) zdemontować 7 szt. istniejących wysięgników wraz z uchwytami, przewodami zasilającymi, zaciskami i zabezpieczeniami c) zdemontować 1 skrzynkę sterowania oświetleniem znajdującą się w stacji trafo. 2. Prace montażowe: a) zamontować nowe wysięgniki wraz z oprawami OUSc o mocy 70W z odzysku (7 szt.), w oprawach wymienić źródła światła. - do mocowania zastosować uchwyty w zależności od rodzaju słupów, - do zasilenia opraw użyć przewodów YDY 2x 2,5mm 2 - jako zabezpieczenie należy zastosować bezpieczniki BZO z wkładką topikową BiWts 4A. - nowe wysięgniki montowane na słupach należy wykonać z rury ocynkowanej metodą ogniową o średnicy zewnętrznej 50mm, grubość ścianki 2,9mm, - wysięgniki powinny posiadać zaciski PEN. Należy przewidzieć zerowanie wysięgników. b) przewidziano wymianę i przeniesienie punktów sterowania oświetlenia i pomiaru energii. - w celu zasilania obwodów oświetlenia ulicznego należy na słupie stacyjnym zamontować szafkę oświetleniową wykonaną z tworzywa termoutwardzalnego lub 734

Sytuację pogarsza dodatkowo to, że zastosowano krótkie wysięgniki (0,5m/0,5m) o dużych kątach nachylenia 30-45 0. Powoduje to wrażenie olśnienia, gdyż oprawy świecą wprost w oczy obserwatora.

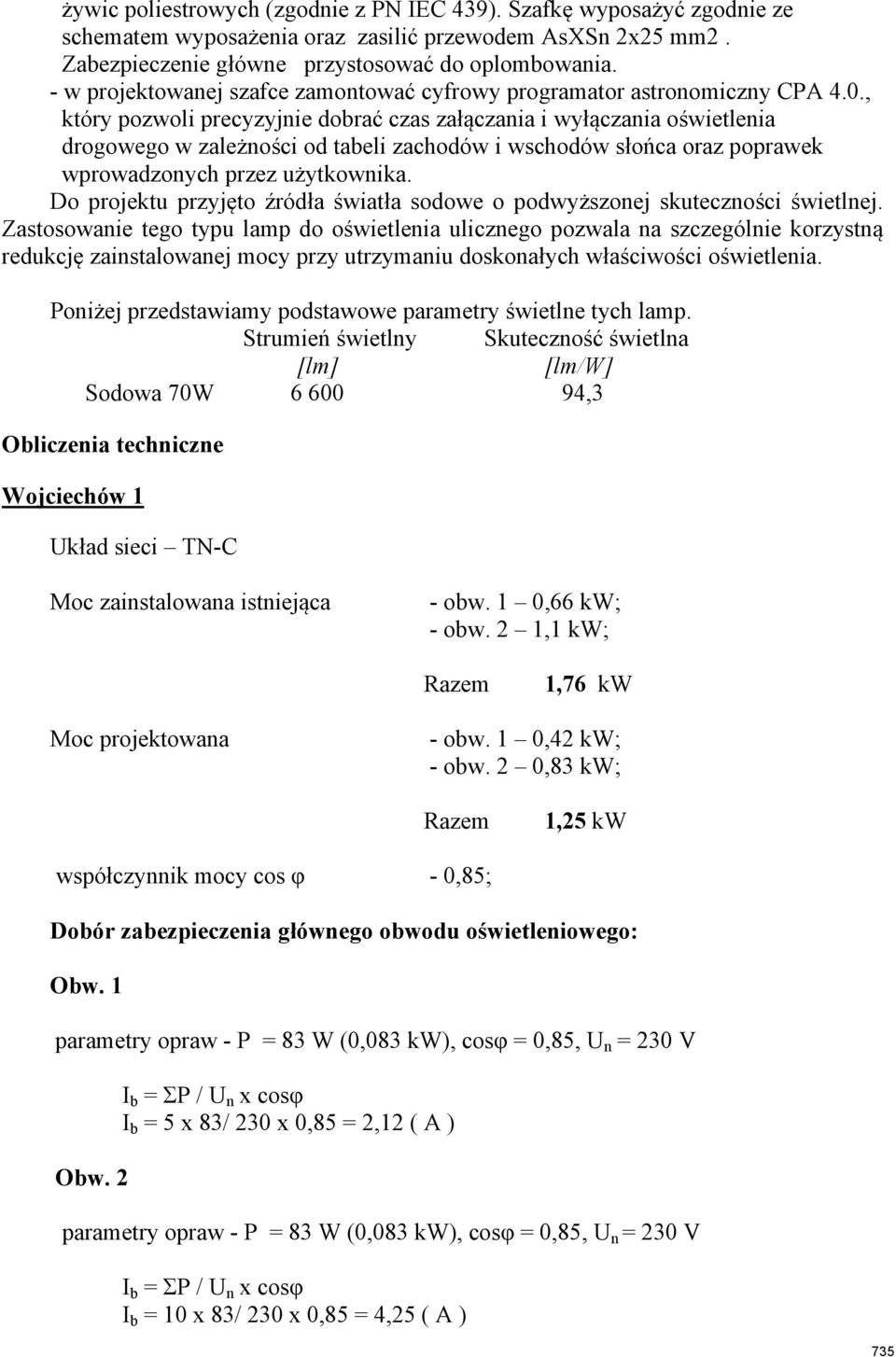

4 żywic poliestrowych (zgodnie z PN IEC 439). Szafkę wyposażyć zgodnie ze schematem wyposażenia oraz zasilić przewodem AsXSn 2x25 mm2. Zabezpieczenie główne przystosować do oplombowania. - w projektowanej szafce zamontować cyfrowy programator astronomiczny CPA 4.0., który pozwoli precyzyjnie dobrać czas załączania i wyłączania oświetlenia drogowego w zależności od tabeli zachodów i wschodów słońca oraz poprawek wprowadzonych przez użytkownika. Do projektu przyjęto źródła światła sodowe o podwyższonej skuteczności świetlnej. Zastosowanie tego typu lamp do oświetlenia ulicznego pozwala na szczególnie korzystną redukcję zainstalowanej mocy przy utrzymaniu doskonałych właściwości oświetlenia. Poniżej przedstawiamy podstawowe parametry świetlne tych lamp. Strumień świetlny Skuteczność świetlna [lm] [lm/w] Sodowa 70W ,3 Obliczenia techniczne Wojciechów 1 Układ sieci TN-C Moc zainstalowana istniejąca - obw. 1 0,66 kw; - obw. 2 1,1 kw; Razem 1,76 kw Moc projektowana - obw. 1 0,42 kw; - obw. 2 0,83 kw; Razem 1,25 kw współczynnik mocy cos φ - 0,85; Dobór zabezpieczenia głównego obwodu oświetleniowego: Obw. 1 parametry opraw - P = 83 W (0,083 kw), cosφ = 0,85, U n = 230 V Obw. 2 I b = ΣP / U n x cosφ I b = 5 x 83/ 230 x 0,85 = 2,12 ( A ) parametry opraw - P = 83 W (0,083 kw), cosφ = 0,85, U n = 230 V I b = ΣP / U n x cosφ I b = 10 x 83/ 230 x 0,85 = 4,25 ( A ) 735

, który pozwoli precyzyjnie dobrać czas załączania i wyłączania oświetlenia drogowego w zależności od tabeli zachodów i wschodów słońca oraz poprawek wprowadzonych przez użytkownika.

5 Zabezpieczenie indywidualne oprawy przyjęto 4A. Zabezpieczenie zalicznikowe przyjęto 10A Wymagane zabezpieczenie główne przedlicznikowe przyjęto S301C16A. Obliczenie zwarcia dla końca obwodu: Obw. 1. długość obwodu 550 m, przewód Al, R = 1,538 Ω/km, X = 0,088 Ω/km, l - długość linii w km Prąd I z = U / Z p I z = 230 / 0,55 x 1,54 = 272( A ) Warunek samoczynnego wyłączenia: I a zabezpieczenie główne z warunków przyłączenia Z p x I a <= U o gdzie Z p = l x R p 2 + X p 2 0,55 x 1,54 x 10 = 8,5 < 230 (V) Zabezpieczenie główne dobrano prawidłowo. Obw. 2. długość obwodu 800 m, przewód Al, R = 1,538 Ω/km, X = 0,088 Ω/km, l - długość linii w km Prąd I z = U / Z p I z = 230 / 0,8 x 1,54 = 187( A ) Warunek samoczynnego wyłączenia: I a zabezpieczenie główne z warunków przyłączenia Z p x I a <= U o gdzie Z p = l x R p 2 + X p 2 0,8 x 1,54 x 10 = 12,3 < 230 (V) Zabezpieczenie główne dobrano prawidłowo. Obliczenie spadku napięć: Najdłuższy obwód (obwód 2) Δ U = ( ΣP x l ) / ( γ x S x U 2 ) x k gdzie k = 0,7 Δ U=(10x 0,083) x800/(650,20x50x10-6 x230 2 )x0,7= 0,6 Wyliczony spadek napięcia poniżej dopuszczalnego 5%. I.5. Ochrona przeciwporażeniowa i odgromowa I.5.1. Ochrona przeciwporażeniowa Ochronę przed dotykiem bezpośrednim (ochrona podstawowa) stanowi izolacja robocza przewodów i kabli, oraz osłony zewnętrzne urządzeń elektrycznych. Jako ochronę przed dotykiem pośrednim (ochrona dodatkowa) zastosowano szybkie wyłączenie zasilania 736

długość obwodu 550 m, przewód Al, R = 1,538 Ω/km, X = 0,088 Ω/km, l - długość linii w km Prąd I z = U / Z p I z = 230 / 0,55 x 1,54 = 272( A ) Warunek samoczynnego wyłączenia: I a zabezpieczenie

6 w przypadku pojawienia się napięcia na metalowych częściach słupa i oprawy (oprawy w 2 klasie ochronności). Metalowe części słupa należy podłączyć przewodem ochronnym z zaciskiem PEN. I.5.2. Ochrona odgromowa Ochrona odgromowa realizowana jest przez istniejące odgromniki na sieci oświetleniowej. I.6. Zestawienie materiałów do demontażu 1. Oprawy rtęciowe - 7 szt. 2. Wysięgniki rurowe wraz z hakami i przewodami - 7 kpl. 3. Zabezpieczenia i zaciski prądowe - 7 kpl. 4. Skrzynka sterująca - 1 kpl. Uwaga: oprawy rtęciowe są własnością ZE i po zdemontowaniu należy je przekazać właścicielowi. Oprawy OUSc o mocy 70W są własnością UG i należy je pozostawić na swoich miejscach. I.7. Zestawienie materiałów do montażu OUSc 70W (z odzysku) + lampa SON T Plus Wysiegniki ocynk. (wraz z uchwytami) Zabezpieczenia BZO z wkładką 4A Zaciski prądowe SL21 Przewód YDY 2 x 2,5 mm 2 Skrzynka SON z wyposażeniem Wojciechów Zegar sterujący Uwaga: Oprawy mocowane na n/w słupach: Słupy ŻN przelotowe - 6szt. Słupy ŻN rozkraczne - 1 szt. Zestawienie wyposażenia skrzynki sterującej: Bezpiecznik przedlicznikowy S301 C 16A - 1 szt. Zegar CPa szt. Stycznik SM szt. Przełącznik rodzaju pracy FR szt Bezpieczniki S101 C 10A - 2 szt. Bezpiecznik układu sterowania S101 B6-1 szt. Licznik mocy czynnej 1f - 1 szt. 737

Skrzynka sterująca - 1 kpl. Uwaga: oprawy rtęciowe są własnością ZE i po zdemontowaniu należy je przekazać właścicielowi.

7 AsXSn 2x25mm 2 S301 C16A 1F S301 B6 R 0 Programator cyfrowy astronomiczny CPa 4.0 SM zr A FR321 20A S301 C10A S301 C10A PEN Lz AsXSn 2x25mm 2 Lz AsXSn 2x25mm 2 OBWÓD 1 OBWÓD 2 R < 5 Ώ System sieci TN-C 738

0 SM320 230-zr A FR321 20A S301 C10A S301 C10A PEN

8 Fryszerka naw. asfalt. 4m Jedle ŚWIATŁOPROJEKT GMINA KRASOCIN Jacek Piotrowski, Krzysztof Warzyński ul. Jana Kazimierza 62/ Warszawa tel.\fax Miejscowość: Nr rys.: WOJCIECHÓW Punkt rozliczania: Wojciechów Data: czerwiec

$\fax 0 22 836 32 20 Miejscowość: Nr rys.$
