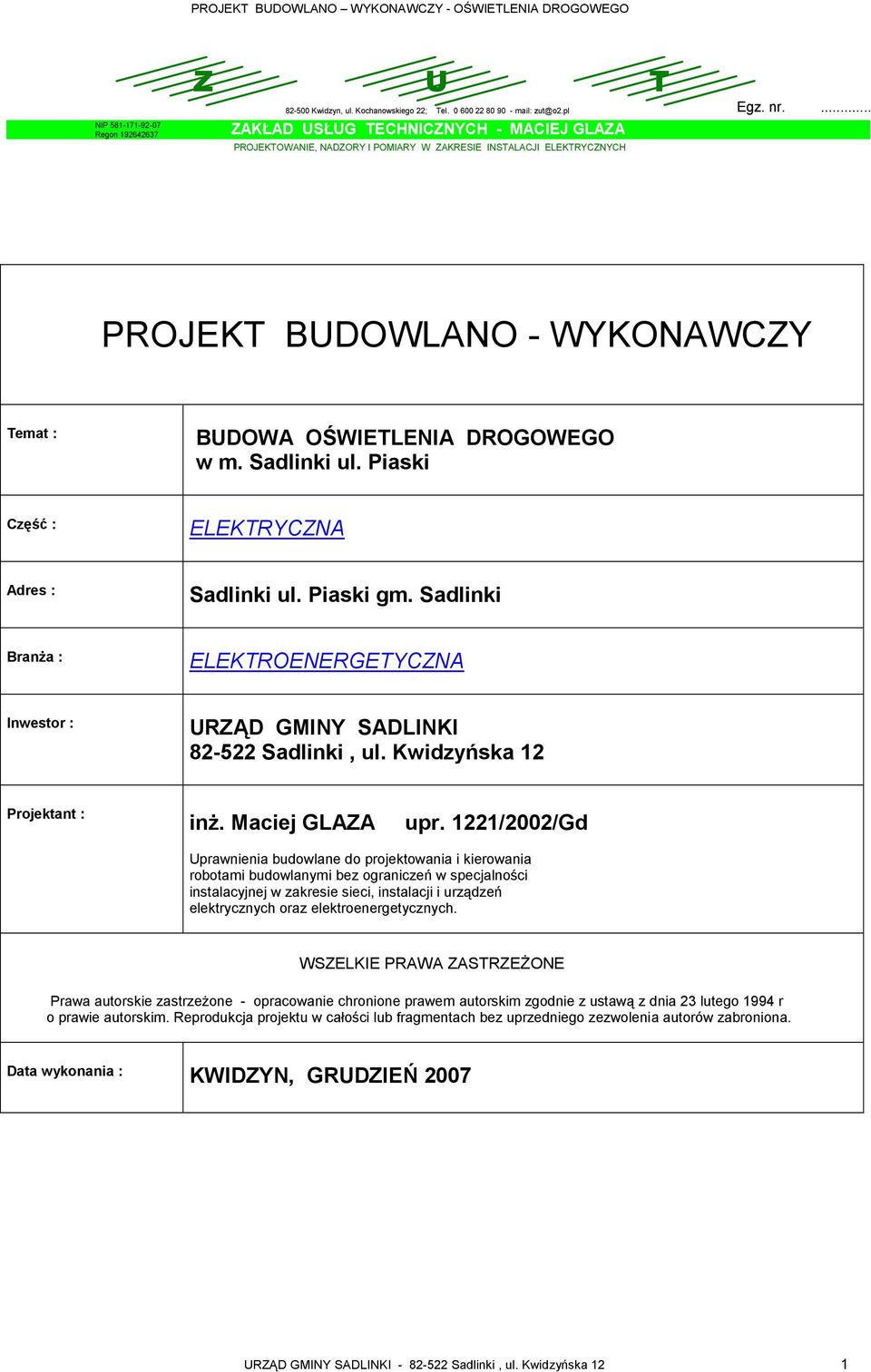

1 NIP Regon Z U T Kwidzyn, ul. Kochanowskiego 22; Tel mail: zut@o2.pl ZAKŁAD USŁUG TECHNICZNYCH - MACIEJ GLAZA PROJEKTOWANIE, NADZORY I POMIARY W ZAKRESIE INSTALACJI ELEKTRYCZNYCH Egz. nr.... PROJEKT BUDOWLANO - WYKONAWCZY Temat : BUDOWA OŚWIETLENIA DROGOWEGO w m. Sadlinki ul. Piaski Część : ELEKTRYCZNA Adres : Sadlinki ul. Piaski gm. Sadlinki BranŜa : ELEKTROENERGETYCZNA Inwestor : URZĄD GMINY SADLINKI Sadlinki, ul. Kwidzyńska 12 Projektant : inŝ. Maciej GLAZA upr. 1221/2002/Gd Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektroenergetycznych. WSZELKIE PRAWA ZASTRZEśONE Prawa autorskie zastrzeŝone - opracowanie chronione prawem autorskim zgodnie z ustawą z dnia 23 lutego 1994 r o prawie autorskim. Reprodukcja projektu w całości lub fragmentach bez uprzedniego zezwolenia autorów zabroniona. Data wykonania : KWIDZYN, GRUDZIEŃ 2007 URZĄD GMINY SADLINKI Sadlinki, ul. Kwidzyńska 12 1

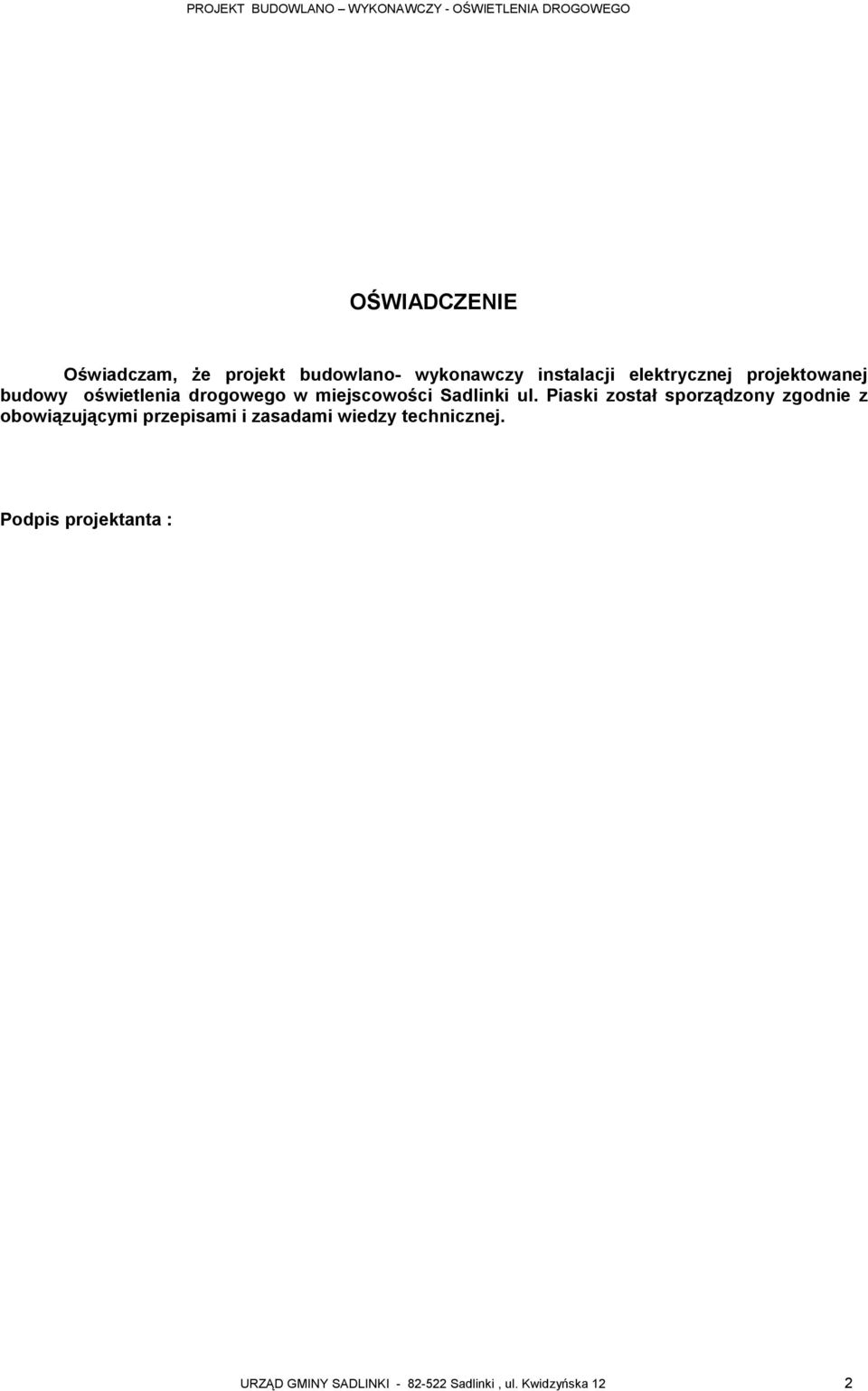

2 OŚWIADCZENIE Oświadczam, Ŝe projekt budowlano- wykonawczy instalacji elektrycznej projektowanej budowy oświetlenia drogowego w miejscowości Sadlinki ul. Piaski został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Podpis projektanta : URZĄD GMINY SADLINKI Sadlinki, ul. Kwidzyńska 12 2

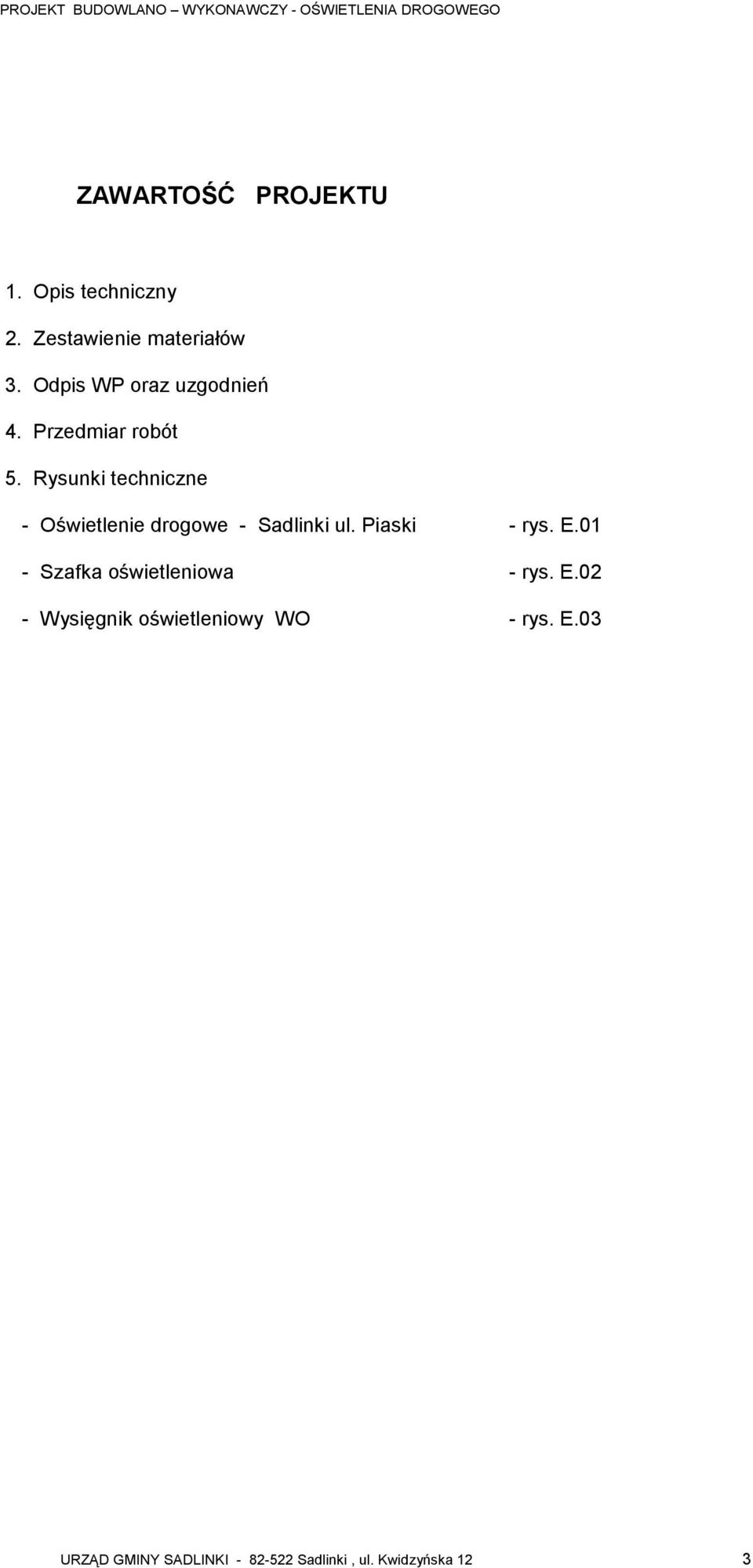

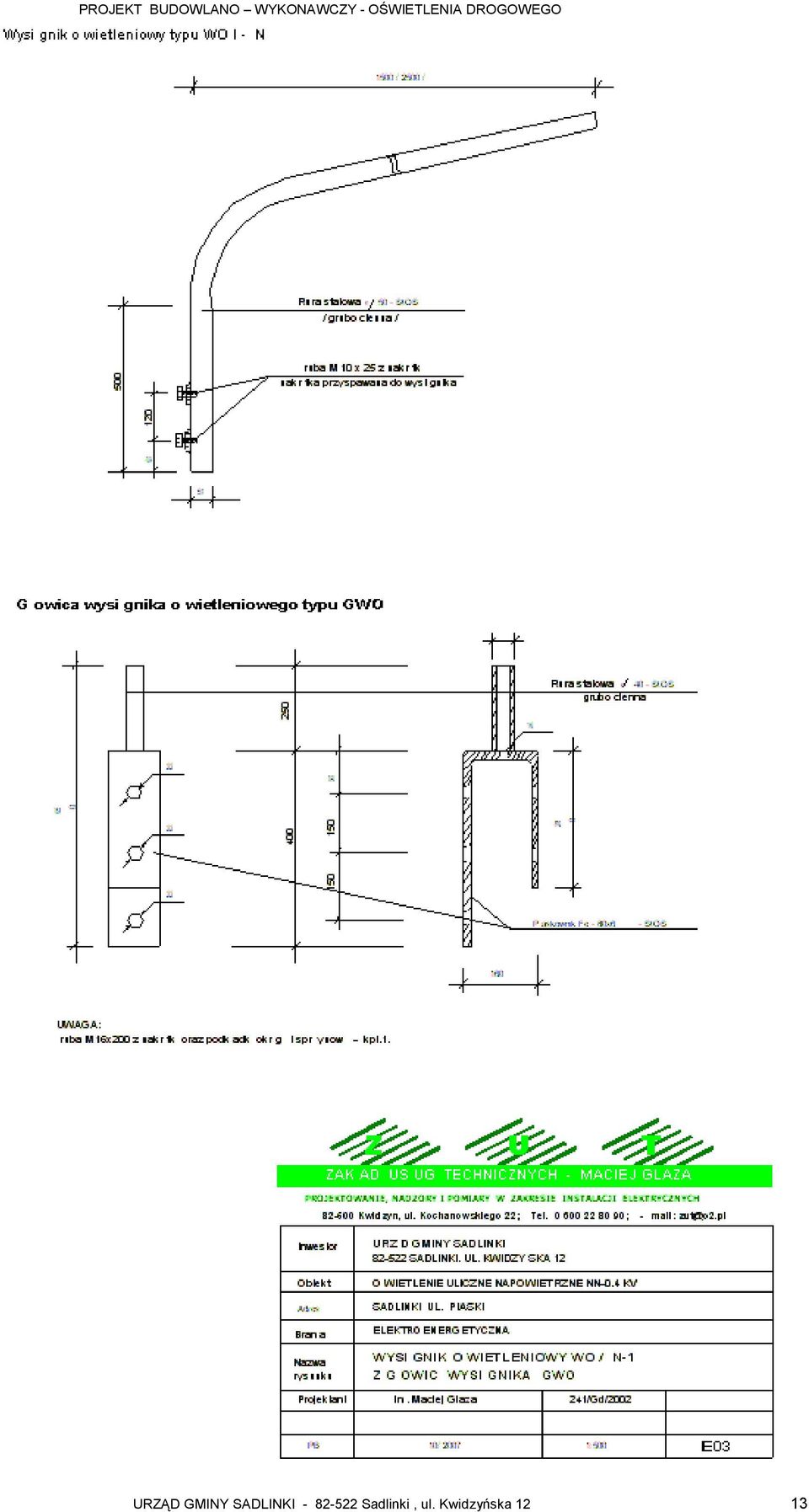

3 ZAWARTOŚĆ PROJEKTU 1. Opis techniczny 2. Zestawienie materiałów 3. Odpis WP oraz uzgodnień 4. Przedmiar robót 5. Rysunki techniczne - Oświetlenie drogowe - Sadlinki ul. Piaski - rys. E.01 - Szafka oświetleniowa - rys. E.02 - Wysięgnik oświetleniowy WO - rys. E.03 URZĄD GMINY SADLINKI Sadlinki, ul. Kwidzyńska 12 3

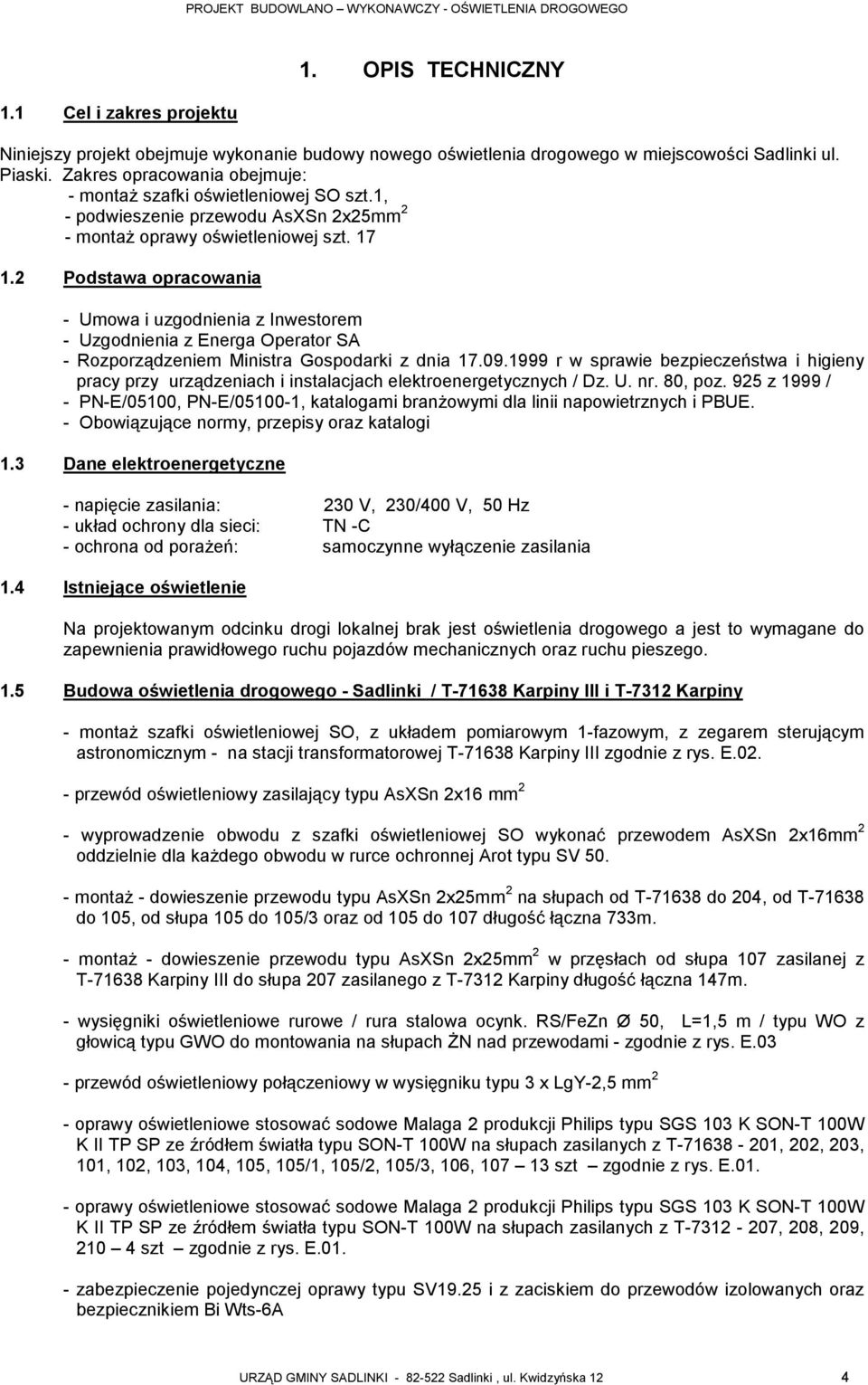

4 1.1 Cel i zakres projektu 1. OPIS TECHNICZNY Niniejszy projekt obejmuje wykonanie budowy nowego oświetlenia drogowego w miejscowości Sadlinki ul. Piaski. Zakres opracowania obejmuje: - montaŝ szafki oświetleniowej SO szt.1, - podwieszenie przewodu AsXSn 2x25mm 2 - montaŝ oprawy oświetleniowej szt Podstawa opracowania - Umowa i uzgodnienia z Inwestorem - Uzgodnienia z Energa Operator SA - Rozporządzeniem Ministra Gospodarki z dnia r w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach elektroenergetycznych / Dz. U. nr. 80, poz. 925 z 1999 / - PN-E/05100, PN-E/ , katalogami branŝowymi dla linii napowietrznych i PBUE. - Obowiązujące normy, przepisy oraz katalogi 1.3 Dane elektroenergetyczne - napięcie zasilania: 230 V, 230/400 V, 50 Hz - układ ochrony dla sieci: TN -C - ochrona od poraŝeń: samoczynne wyłączenie zasilania 1.4 Istniejące oświetlenie Na projektowanym odcinku drogi lokalnej brak jest oświetlenia drogowego a jest to wymagane do zapewnienia prawidłowego ruchu pojazdów mechanicznych oraz ruchu pieszego. 1.5 Budowa oświetlenia drogowego - Sadlinki / T Karpiny III i T-7312 Karpiny - montaŝ szafki oświetleniowej SO, z układem pomiarowym 1-fazowym, z zegarem sterującym astronomicznym - na stacji transformatorowej T Karpiny III zgodnie z rys. E przewód oświetleniowy zasilający typu AsXSn 2x16 mm 2 - wyprowadzenie obwodu z szafki oświetleniowej SO wykonać przewodem AsXSn 2x16mm 2 oddzielnie dla kaŝdego obwodu w rurce ochronnej Arot typu SV montaŝ - dowieszenie przewodu typu AsXSn 2x25mm 2 na słupach od T do 204, od T do 105, od słupa 105 do 105/3 oraz od 105 do 107 długość łączna 733m. - montaŝ - dowieszenie przewodu typu AsXSn 2x25mm 2 w przęsłach od słupa 107 zasilanej z T Karpiny III do słupa 207 zasilanego z T-7312 Karpiny długość łączna 147m. - wysięgniki oświetleniowe rurowe / rura stalowa ocynk. RS/FeZn Ø 50, L=1,5 m / typu WO z głowicą typu GWO do montowania na słupach śn nad przewodami - zgodnie z rys. E.03 - przewód oświetleniowy połączeniowy w wysięgniku typu 3 x LgY-2,5 mm 2 - oprawy oświetleniowe stosować sodowe Malaga 2 produkcji Philips typu SGS 103 K SON-T 100W K II TP SP ze źródłem światła typu SON-T 100W na słupach zasilanych z T , 202, 203, 101, 102, 103, 104, 105, 105/1, 105/2, 105/3, 106, szt zgodnie z rys. E oprawy oświetleniowe stosować sodowe Malaga 2 produkcji Philips typu SGS 103 K SON-T 100W K II TP SP ze źródłem światła typu SON-T 100W na słupach zasilanych z T , 208, 209, szt zgodnie z rys. E zabezpieczenie pojedynczej oprawy typu SV19.25 i z zaciskiem do przewodów izolowanych oraz bezpiecznikiem Bi Wts-6A URZĄD GMINY SADLINKI Sadlinki, ul. Kwidzyńska 12 4

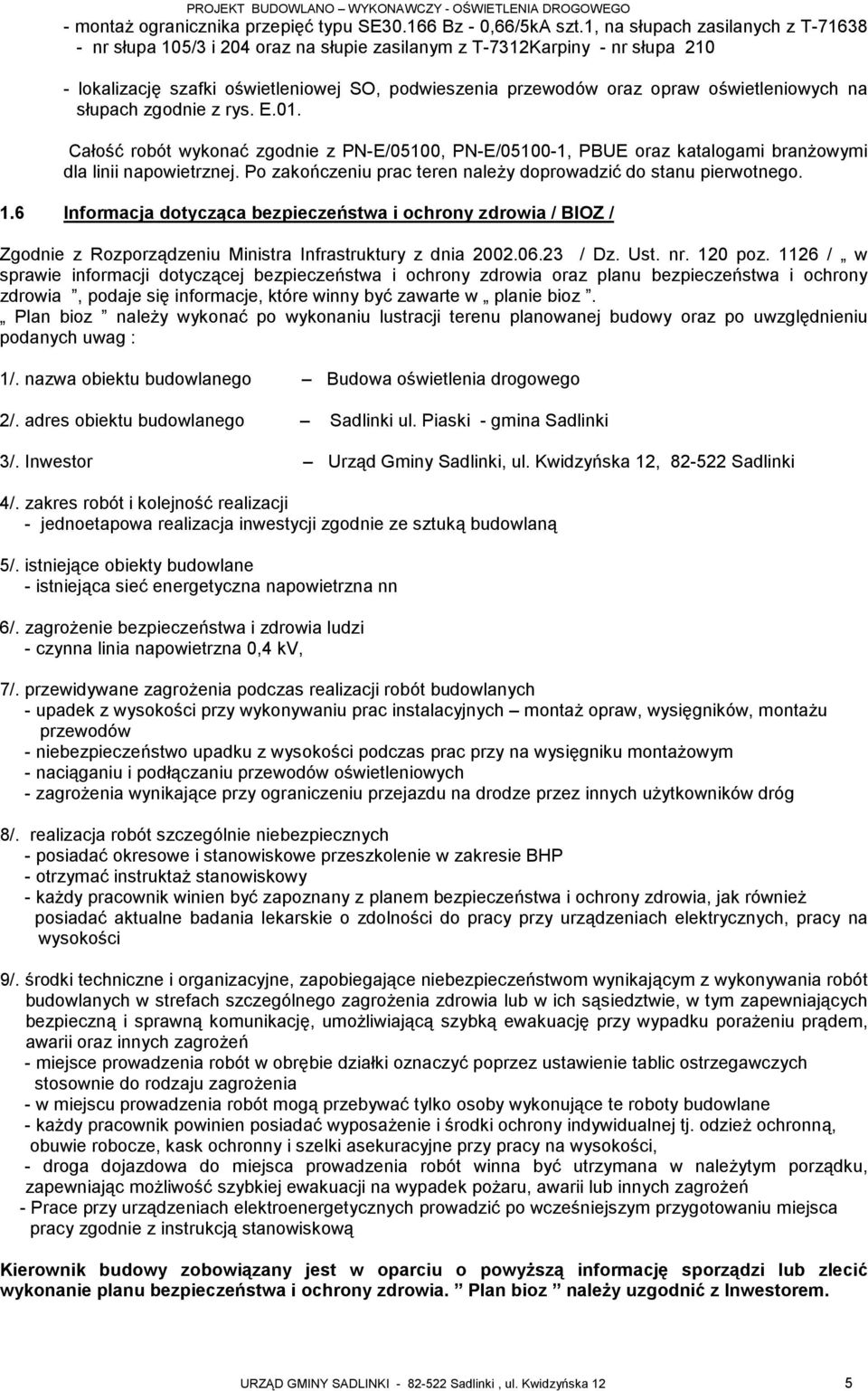

5 - montaŝ ogranicznika przepięć typu SE Bz - 0,66/5kA szt.1, na słupach zasilanych z T nr słupa 105/3 i 204 oraz na słupie zasilanym z T-7312Karpiny - nr słupa lokalizację szafki oświetleniowej SO, podwieszenia przewodów oraz opraw oświetleniowych na słupach zgodnie z rys. E.01. Całość robót wykonać zgodnie z PN-E/05100, PN-E/ , PBUE oraz katalogami branŝowymi dla linii napowietrznej. Po zakończeniu prac teren naleŝy doprowadzić do stanu pierwotnego. 1.6 Informacja dotycząca bezpieczeństwa i ochrony zdrowia / BIOZ / Zgodnie z Rozporządzeniu Ministra Infrastruktury z dnia / Dz. Ust. nr. 120 poz / w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, podaje się informacje, które winny być zawarte w planie bioz. Plan bioz naleŝy wykonać po wykonaniu lustracji terenu planowanej budowy oraz po uwzględnieniu podanych uwag : 1/. nazwa obiektu budowlanego Budowa oświetlenia drogowego 2/. adres obiektu budowlanego Sadlinki ul. Piaski - gmina Sadlinki 3/. Inwestor Urząd Gminy Sadlinki, ul. Kwidzyńska 12, Sadlinki 4/. zakres robót i kolejność realizacji - jednoetapowa realizacja inwestycji zgodnie ze sztuką budowlaną 5/. istniejące obiekty budowlane - istniejąca sieć energetyczna napowietrzna nn 6/. zagroŝenie bezpieczeństwa i zdrowia ludzi - czynna linia napowietrzna 0,4 kv, 7/. przewidywane zagroŝenia podczas realizacji robót budowlanych - upadek z wysokości przy wykonywaniu prac instalacyjnych montaŝ opraw, wysięgników, montaŝu przewodów - niebezpieczeństwo upadku z wysokości podczas prac przy na wysięgniku montaŝowym - naciąganiu i podłączaniu przewodów oświetleniowych - zagroŝenia wynikające przy ograniczeniu przejazdu na drodze przez innych uŝytkowników dróg 8/. realizacja robót szczególnie niebezpiecznych - posiadać okresowe i stanowiskowe przeszkolenie w zakresie BHP - otrzymać instruktaŝ stanowiskowy - kaŝdy pracownik winien być zapoznany z planem bezpieczeństwa i ochrony zdrowia, jak równieŝ posiadać aktualne badania lekarskie o zdolności do pracy przy urządzeniach elektrycznych, pracy na wysokości 9/. środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiającą szybką ewakuację przy wypadku poraŝeniu prądem, awarii oraz innych zagroŝeń - miejsce prowadzenia robót w obrębie działki oznaczyć poprzez ustawienie tablic ostrzegawczych stosownie do rodzaju zagroŝenia - w miejscu prowadzenia robót mogą przebywać tylko osoby wykonujące te roboty budowlane - kaŝdy pracownik powinien posiadać wyposaŝenie i środki ochrony indywidualnej tj. odzieŝ ochronną, obuwie robocze, kask ochronny i szelki asekuracyjne przy pracy na wysokości, - droga dojazdowa do miejsca prowadzenia robót winna być utrzymana w naleŝytym porządku, zapewniając moŝliwość szybkiej ewakuacji na wypadek poŝaru, awarii lub innych zagroŝeń - Prace przy urządzeniach elektroenergetycznych prowadzić po wcześniejszym przygotowaniu miejsca pracy zgodnie z instrukcją stanowiskową Kierownik budowy zobowiązany jest w oparciu o powyŝszą informację sporządzi lub zlecić wykonanie planu bezpieczeństwa i ochrony zdrowia. Plan bioz naleŝy uzgodnić z Inwestorem. URZĄD GMINY SADLINKI Sadlinki, ul. Kwidzyńska 12 5

6 1.7 Ochrona od przepięć PROJEKT BUDOWLANO WYKONAWCZY - OŚWIETLENIA DROGOWEGO Ochronę przepięciową linii napowietrznej oświetleniowej NN-0,4kV od przepięć piorunowych i łączeniowych będzie realizowana przez ograniczniki przepięć typu SE30.166Bz - 0,66/5 ka 1.8 Uwagi końcowe Całość robót elektrycznych wykonać zgodnie z obowiązującymi przepisami i Warunkami Wykonywania i Odbioru Robót Budowlano-MontaŜowych, PN, PBUE i niniejszym projektem. Aparaturę i osprzęt moŝna instalować innych producentów lecz o podobnych parametrach technicznych. Na montowaną aparaturę, osprzęt oraz przewody i kable naleŝy posiadać atesty bezpieczeństwa wydane przez producentów. Wykonać opisy wszystkich szafek oświetleniowych. Prawidłowość wykonania całości robót sprawdzić pomiarami : izolacji przewodów i kabli, rezystancji uziomów oraz skuteczności ochrony od poraŝeń. Protokoły pomiarów naleŝy przekazać uŝytkownikowi obiektu oraz inwestorowi. Materiały odpadowe naleŝy zutylizować zgodnie z obowiązującymi przepisami. Przed rozpoczęciem robót dokładnie zapoznać się z zakresem prac montaŝowych oraz istniejącym uzbrojeniem terenu oraz uwagami zawartymi w uzgodnieniach i ich bezwzględne zrealizowanie. Na montowaną aparaturę, osprzęt oraz przewody naleŝy posiadać atesty. Konieczne zmiany w trakcie wykonywania robót naleŝy uzgodnić na roboczo z inspektorem nadzoru. Prace wykonać zgodnie z Rozporządzeniem Ministra Gospodarki z dnia r w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach elektroenergetycznych / Dz. U. nr. 80, poz. 925 z 1999 / oraz zgodnie z PN-E/05100, PN-E/ , katalogami branŝowymi dla linii napowietrznych i PBUE. Uzgodnienie terminu i czasu trwania wyłączeń - wyłączenia spod napięcia ww. urządzeń moŝe odbywać się tylko za wiedzą i przy współudziale Rejonu Energetycznego Kwidzyn. KaŜde z ww. wyłączeń wymaga wcześniejszego uzgodnienia terminu i czasu trwania wyłączenia z co najmniej 7 dniowym wyprzedzeniem. URZĄD GMINY SADLINKI Sadlinki, ul. Kwidzyńska 12 6

7 2. ZESTAWIENIE MATERIAŁÓW Lp Nazwa materiału Jm Ilość Oprawa sodowa SGS 103 K 100W K II TP SP kpl 17 Philips 2 Lampa sodowa typu SON-T PLUS 100W szt 17 Philips 3 Wysięgnik stalowy rur. ocynkowany typu WO kpl 17 zgodnie z rys. 3 4 Głowica wysięgnika ocynkowana typu GWO/ZN kpl 14 zgodnie z rys. 3 5 Głowica wysięgnika ocynkowana typu GWO/E kpl 3 6 Zabezpieczenie napowietrzne typu SV19.25 / 6 A kpl 17 7 Bezpiecznik Bi Wts-6A szt 17 8 Przewód typu YDY 2x2,5 mm 2-750V m 51 9 Przewód AL. 1x16 mm 2 m Przewód typu AsXSn 2x16 mm 2 m Uchwyt odciągowy SO kpl 6 12 Uchwyt przelotowy SO 239 kpl Zacisk odgałęźny SM 1.11 szt 17 Ensto 14 Zacisk odgałęźny SLIP szt 26 Ensto 15 Obudowa SP 14 szt 17 Ensto 16 Hak SOT szt Szafka oświetleniowa SO kpl 1 zgodnie z rys Ogranicznik przepięć typu SO30.166Bz - 0,66/5kA kpl 3 Ensto 19 Rura ochronna Arot typu SV 50 m 6 20 Przewód typu AsXSn 2x16 mm 2 m Taśma COT37 m 6 22 Klamerki COT 36 szt 6 23 Bednarka ocynk Fe/Zn 20x4 m Pręt Fe o 18, L=1,5m szt Wazelina techniczna bezkwasowa 26 Inny drobny materiał instalacyjny Uwagi URZĄD GMINY SADLINKI Sadlinki, ul. Kwidzyńska 12 7

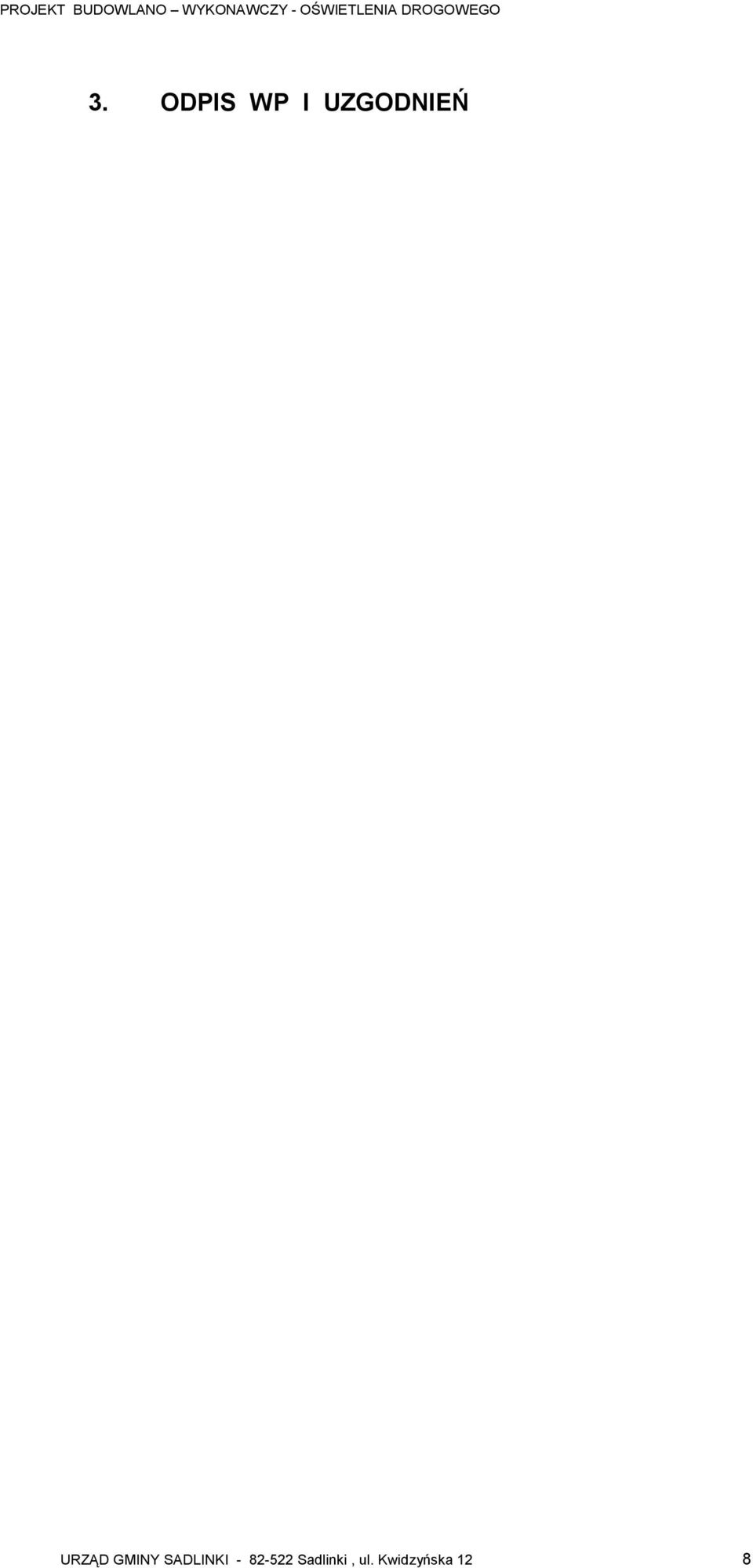

8 3. ODPIS WP I UZGODNIEŃ URZĄD GMINY SADLINKI Sadlinki, ul. Kwidzyńska 12 8

9 4. PRZEDMIAR ROBÓT Opracowany wg. Cen jednostkowych robót budowlanych sporządzonych zgodnie z Rozporządzeniem Ministra Rozwoju Regionu i Budownictwa z dnia r. Załącznik nr. 2 / Dz.Ust r. / Lp. Podstawa wyceny Opis pozycji kosztorysowych Ilość J.m. Cena jedn. Wartość KNNR Sadlinki ul. Piaski MontaŜ szafki oświetleniowej SO 1,00 szt 2 KNNR MontaŜ rur osłonowych PVC na słupie 6,00 m 3 KNNR KNNR KNNR KNNR KNNR KNNR KNNR KNNR KNNR KNNR Przewody kabelkowe o łącznym przekroju Ŝył do 50 mm2 wciągane do rur MontaŜ wysięgników rurowych o cięŝarze do 15 kg mocowanych na słupie Przewody kabelkowe YDY 2x2,5 wciągane do wysięgników na ziemi MontaŜ przewodów nieizolowanych AL 16 mm2 uziemienie wysięgnika MontaŜ opraw oświetlenia zewnętrznego na wysięgnikach MontaŜ skrzynek bezpiecznikowych w liniach napowietrznych oświetleniowych MontaŜ przewodów izolowanych o przekroju do 2x25 mm2 linii napowietrznej nn typu AsXSn MontaŜ ograniczników przepięć w liniach napowietrznych nn z przewodów izolowanych MontaŜ uziomów lub przewodów uziemiających w gruncie kategorii III Mechaniczne pogrąŝanie uziomów pionowych prętowych w gruncie kategorii III 16,00 m 17,00 szt 51,00 m 25,50 m 17,00 szt 17,00 szt 0,85 km 3,00 szt 20,00 m 27,00 m 13 KNNR KNNR Badania i pomiary instalacji uziemiającej. Uziemienie ochronne lub robocze, pomiar pierwszy 3,00 szt Badania i pomiary skuteczności zerowania 3,00 szt 15 KNNR Dopuszczenie do pracy na urządzeniach ENERGA SA 1,00 kpl Razem kosztorys: URZĄD GMINY SADLINKI Sadlinki, ul. Kwidzyńska 12 9

10 5. RYSUNKI TECHNICZNE URZĄD GMINY SADLINKI Sadlinki, ul. Kwidzyńska 12 10

11 URZĄD GMINY SADLINKI Sadlinki, ul. Kwidzyńska 12 11
