1 Piotr Jermołowicz Inżynieria Środowiska Drenaż pionowy W budownictwie inżynieryjnym na gruntach organicznych przyczyną poważnych trudności jest występowanie długotrwałych osiadań. W gruncie o dużej ściśliwości przyrost obciążenia wywołany posadowieniem konstrukcji nasypu przejmowany jest w początkowej fazie przez wodę porową. Ciśnienie porowe wzrasta do wartości wynikającej z przyłożenia obciążenia, żeby w następnym etapie na skutek odpływu wody ze strefy ściskanej nastąpiła dysypacja. Wraz z dysypacją ciśnienia porowego obciążenie przekazywane jest na szkielet gruntowy. Czas potrzebny na osiągnięcie, w takim gruncie, stanu równowagi jest bardzo długi. Może wynosić od kilku do kilkudziesięciu lat. Niejednokrotnie dodatkowo dla skrócenia czasu osiadań pierwotnych dla gruntów bagiennych wykonuje się nasypy z odpowiednim przeciążeniem nadnasypem o wysokości 1 2,5 m i geosyntetycznym drenażem pionowym. Rys.1. Przykład posadowienia nasypu drogowego z kontrbankietami i drenażem pionowym na obejściu m. Ognicy

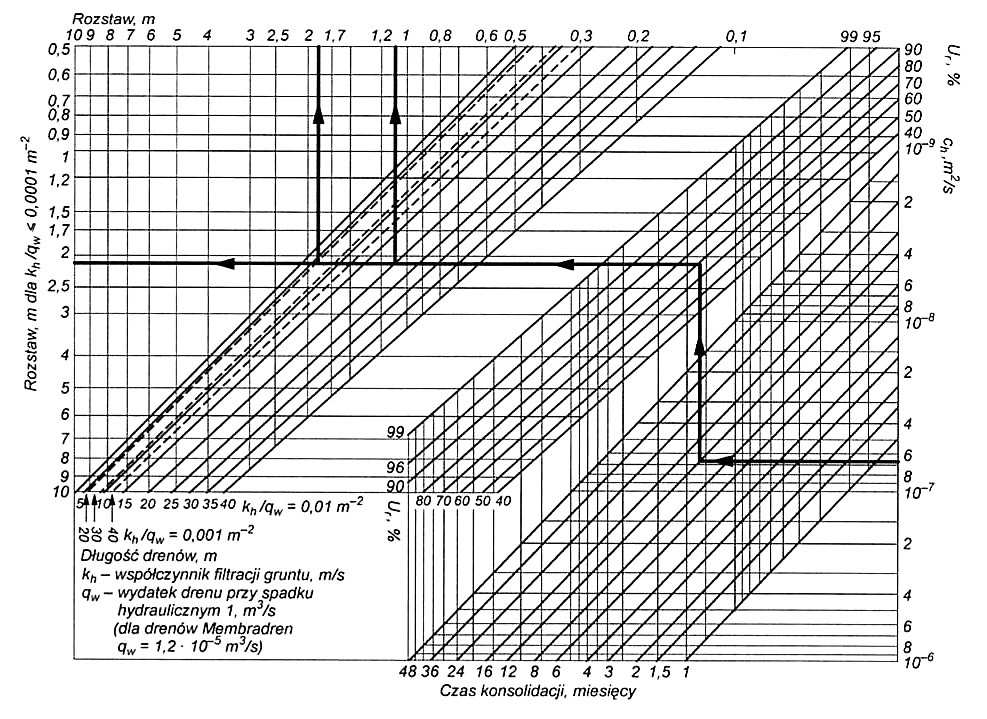

2 Rys.40. Nomogram do przyjmowania rozstawu syntetycznych drenów pionowych [14] Pozwala to na znaczne przyspieszenie osiadania terenów bagiennych i tym samym daje możliwości szybszego wykorzystania ich pod przyszłe inwestycje. Gwarantuje również równomierną konsolidację na obszarze poddanym uzdatnianiu bez jego niekontrolowanych odkształceń ( wypiętrzeń, przerwania ciągłości warstwy uzdatnianej, itd. ) Zaletą drenażu pionowego jest szybkie odprowadzenie wody drenami syntetycznymi poprzez zmianę kierunku odpływu z pionowego na poziomy. Tym samym o tempie konsolidacji decyduje, w największym stopniu rozstaw drenów. Zastosowanie takiego drenażu skraca czas uzdatnienia gruntu do około 1 roku, przy metodach tradycyjnych czas konsolidacji wynosi około 6 lat. Istotą technologii są płaskie dreny składające się z karbowanych rdzeni o szerokości taśmy 100 mm i grubości 3-5 mm w otuleniu z geowłókniny. Osłona filtracyjna z geowłókniny ma za zadanie przepuszczać wodę do wnętrza rdzenia zatrzymując jednocześnie cząstki gruntu. W ten sposób zapobiega się zatykaniu rowków odprowadzających wodę. Rys.2. Przekrój drenu taśmowego

3 Zasada odprowadzenia wody drenażem pionowym jest prosta, lecz teoretyczny opis procesu jest dość złożony. Do bardziej znanych teorii należą rozwiązania Kjellmana, Barrona i Hansbo. Na podstawie złożonych wzorów opracowano nomogram służący do projektowania rozstawu drenów o określonym wydatku [14]. Przystępując do projektowania zamieniamy często wcześniej przyjętą technologię wymiany gruntu na taśmowy drenaż pionowy w połączeniu z konstrukcją zamkniętej poduszki z wysokowytrzymałej geotkaniny pod nasypem wraz z dwustronnymi kontrbankietami ( ławami dociskowymi ). Jak wcześniej zapisano, poszerzenie nasypu o kontrbankiety eliminuje efekty wypierania podłoża na boki podnosząc jego nośność. Podstawowym warunkiem do spełnienia przez projektantów powinna być zawsze optymalizacja organizacyjno finansowa przedsięwzięcia inwestycyjnego. Na rynku znajdują się inżynierskie programy obliczeniowe, w których projektanci mają wolny wybór w zadawaniu wartości liczbowych wytrzymałości na rozciąganie i wielkości zakotwienia wkładek zbrojących lub wielkości te wyznaczane są w drodze obliczeń numerycznych z jednoczesnym określeniem warunków I i II stanu granicznego. Programy ReSlope, MSEW, ReSSA, Slope W, SIGMA W, Slide v. 5.0 oraz Plaxis v. 7.0 [25] dodatkowo wyznaczają wytrzymałość długotrwałą geosyntetyków na podstawie założonych współczynników redukcyjnych. Przykład obliczeniowy: Analiza osiadań i procesu konsolidacji dla podloża bez drenażu pionowego. Z wyników badań geotechnicznych podłoża wybrano następujące parametry:! miąższość warstwy 9 m, -warstwa namułów 4 m -warstwa torfów 4 m -kożuch torfowy 0,6 m! moduł M 0 średni dla obu warstw wynosi 460 kpa,! kąt tarcia wewnętrznego Ø torfu = 6 0, Ø namułu = 7 0! kohezja c torfu = 7 kpa, c namułu = 8 kpa! współczynnik filtracji średni k= 1, m/d! nasyp o grubości początkowej 5 m (refulat piaszczysty). Obliczenie osiadania: S =!"#$ % & '()(*"+ Stateczność podłoża: Współczynnik pewności : Naprężenie graniczne : Ϭ gr = 5,7 c u + ɣ h h t = 72,2 kpa Naprężenia od obciążenia użytkowego: Ϭ = q +ɣ n h n + ɣ k h k = 132,8 kpa,-". /0.
