1 Katedra Geotechniki i Budownictwa Drogowego WYDZIAŁ NAUK TECHNICZNYCH Uniwersytet Warmińsko-Mazurski Projektowanie geotechniczne na podstawie obliczeń Temat ćwiczenia: Opór graniczny podłoża gruntowego dr inż. Ireneusz Dyka pok [ul. Heweliusza 4] i.dyka@uwm.edu.pl

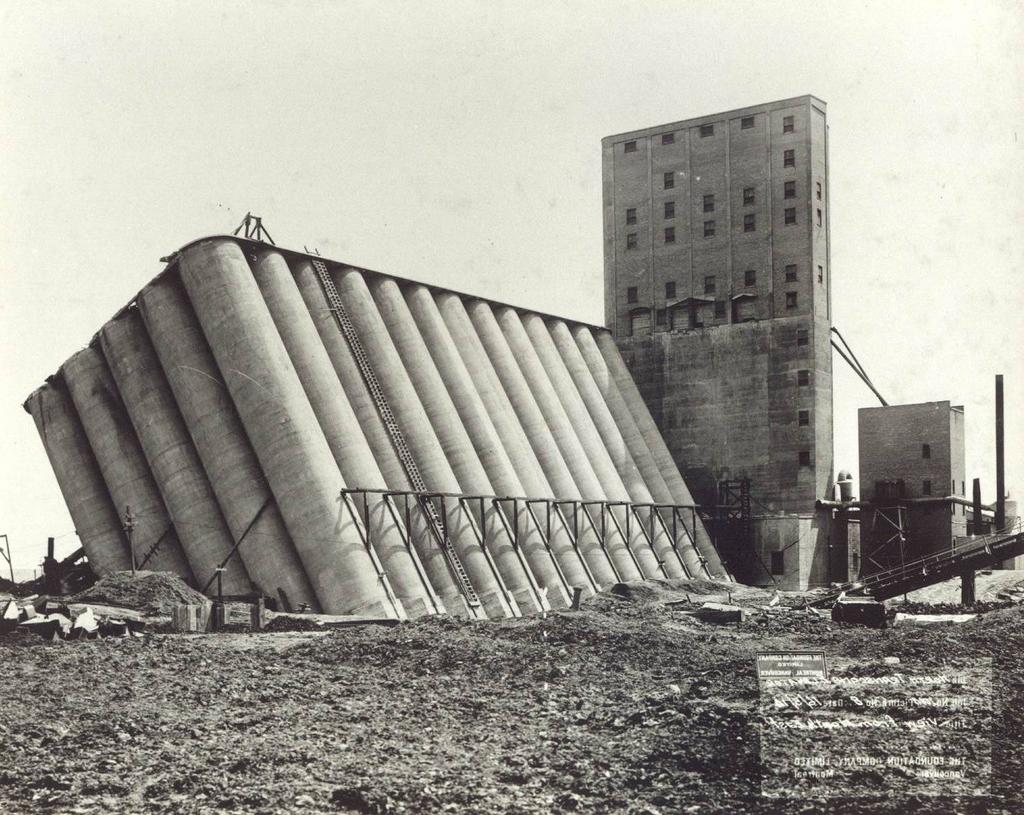

2 Transcosna Grain Elevator Canada (Oct. 18, 1913) West side of foundation sank 24-ft

3 Opór graniczny w gruntach

4 Opór graniczny w gruntach

5 Rozwój stref plastycznych pod fundamentem: Teoria równowagi granicznej Terzaghiego:

6 Na klin gruntu oznaczony na rysunku literami ABC znajdujący się bezpośrednio pod rozpatrywanym fundamentem w warunkach równowagi granicznej działają następujące siły: - z góry: obciążenie z fundamentu oraz ciężar samego klina ABC, - od dołu : siły oporu biernego gruntu E p w obrębie brył ACDE i BCD E jak również opór spójności T c w płaszczyznach AC i BC.

7 Teoria równowagi granicznej Terzaghiego: wg Terzaghi ego: dla fundamentu ciągłego: dla fundamentu kwadratowego: dla fundamentu kołowego: q q = c N + σ N γ BN ult c zd q q = 1.3c N + σ N γ BN ult c zd q = 1.3c N + σ N γ BN ult c zd q γ γ γ

8 GEO nośność podłoża pod stopą fundamentową V d R d wg EN , 1, Annex D: wg Brinch- Hansena (1970) wg PN-81/B-03020: wg Vesica (1973/75): B Nq s c = 1+ L N c B s q = 1+ tanφ L sγ = B L

9 Stany graniczne nośności w projektowaniu geotechnicznym EQU utrata równowagi budowli lub podłoża traktowanych jako sztywna bryła (w stanie tym wytrzymałość gruntu nie wpływa na nośność), STR wewnętrzne zniszczenie lub nadmierne odkształcenie konstrukcji lub jej elementów (np. fundamentów, ścian oporowych), na nośność znacząco co wpływa wytrzymałość materiału konstrukcji, GEO zniszczenie lub nadmierne odkształce cenie podłoża (na nośno ność znacząco co wpływa wytrzymałość gruntu lub skały), UPL utrata równowagi budowli lub podłoża wskutek działania ania sił wyporu wody, HYD wyparcie hydrauliczne w podłożu spowodowane wpływem gradientów hydraulicznych (ciśnienia spływowego).

10 Stany graniczne nośności w projektowaniu geotechnicznym STR i GEO Podejścia obliczeniowe (Design Approach DA)

11 Wg EN Cztery metody projektowania: na podstawie obliczeń analitycznych, pół-empirycznych oraz modeli numerycznych, wymagań przepisów (prescriptive measures) np. tablice oporów pali w DIN 1054:2003, modeli doświadczalnych lub próbnych obciążeń elementów konstrukcji (zwłaszcza pali), modeli w skali naturalnej albo zmniejszonej, postępowania powania metodą obserwacyjną,, w której projekt jest w sposób ciągły weryfikowany podczas budowy.

12 Stany graniczne nośności w projektowaniu geotechnicznym STR i GEO E d R d Wartość obliczeniowa efektów oddziaływań: E d = E{γ F F rep ; X k /γ M ; a d } lub E d = γ E E{F rep ; X k /γ M ; a d } Wartość obliczeniowa oporu (nośności): R d = R{γ F F rep ; X k /γ M ; a d } lub R d = R{γ F F rep ; X k ; a }/γ d R lub R d = R{γ F F rep ; X k /γ M ; a }/γ d R F rep wartość reprezentatywna oddziaływania; γ F częściowy współczynnik dla oddziaływania. γ E częściowy współczynnik dla efektu oddziaływania. X k wartość charakterystyczna właściwości materiału; γ M częściowy współczynnik dla parametru geotechnicznego (współczynnik materiałowy). a d wartość obliczeniowa parametru geometrycznego. ego.

13 Stany graniczne nośności: STR i GEO E d R d Podejście obliczeniowe 1 (DA1) DA1.1 Kombinacja 1: A1 + M1 + R1 DA1.2 Kombinacja 2: A2 + M2 + R1 Dla pali obciążonych osiowo oraz kotew gruntowych: DA1.1 Kombinacja 1: A1 + M1 + R1 DA1.2 Kombinacja 2: A2 + (M1 lub M2) + R4

14 Stany graniczne nośności: STR i GEO E d R d Podejście obliczeniowe 2 (DA2) Kombinacja: A1 + M1 + R2 Podejście obliczeniowe 3 (DA3) Kombinacja: (A1* lub A2 ) + M2 + R3 * - oddziaływania konstrukcyjne (STR) - oddziaływania geotechniczne (GEO)

15 Stany graniczne nośności: STR i GEO Współczynniki częściowe Załącznik A

16 Współczynniki częściowe Załącznik A

17 Projektowanie fundamentów bezpośrednich Współczynniki częściowe

18 Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r. na podstawie art. 34 ust. 6 pkt 2 ustawy z 7 lipca 1994 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. Nr 126/1998, poz. 839) Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. RP z 27 kwietnia 2012 r., poz. 463)

19 GEO nośność podłoża pod stopą fundamentową wg PN-EN :2008:
