Kryteria i zasady doboru geosyntetyków w zależności od rodzaju projektowanej konstrukcji

Transkrypt

1 Kryteria i zasady doboru geosyntetyków w zależności od rodzaju projektowanej konstrukcji Opracował: Piotr Jermołowicz tel/fax tel. kom p.jermolowicz@wp.pl Szczecin, 8 maja 2008 r. Źródło:

2 Wstęp Po przeprowadzeniu w latach 70 tych XX w. pierwszych prób doświadczalnych zaczęła kształtować się technika projektowania oparta na skomplikowanych wzorach i programach komputerowych oraz wykonawstwie robót z zastosowaniem geosyntetyków. Okazało się, że geosyntetyki jako materiały wiotkie i cienkie można rozpatrywać jako dwuwymiarowe i pracujące jako : - warstwy odcinające lub separujące grunt podłoża od nasypu hamując tym samym mieszanie się tych gruntów jak również likwidując podciąganie wód kapilarnych i uniemożliwianie powstawania przełomów wiosennych w nawierzchniach bitumicznych, - warstwy wzmacniające, poprawiające nośność słabego podłoża pod nasypami lub polepszające wytrzymałość nawierzchni na rozciąganie, - filtry, chroniące materiał przepuszczalny przed kolmatacją i zmianą właściwości filtracyjnych oraz - dreny odprowadzające wodę w swojej płaszczyźnie. Rys1. Podstawowe funkcje geosyntetyków Geosyntetyki mogą i najczęściej pełnią jednocześnie więcej niż jedną z wymienionych wyżej funkcji. Uwzględniając fakt, że do produkcji tych materiałów używa się najczęściej włókien polipropylenowych, poliestrowych itd. to należy stwierdzić, że są to jedyne materiały konstrukcyjne o tak wysokich parametrach wytrzymałościowych i odpornościowych i to w znacznej mierze tłumaczy ich dynamiczny rozwój. Rys. 2 Wykres wytrzymałości poszczególnych rodzajów włókien polimerowych Źródło: 2

3 w układzie ich wydłużenia.[10] Tab.1. Właściwości fizyczne polimerów Dotychczas opisano w różnych publikacjach ponad 100 zastosowań geosyntetyków. Otworzyły się przed nimi szerokie możliwości zastosowania przy budowie dróg i autostrad, podtorzy, nasypów, pasów startowych, placów składowych, ochrony skarp, zbrojenia korpusów ziemnych, murów oporowych i zbrojenia nawierzchni bitumicznych. Technologie stosowane w produkcji geosyntetyków są bardzo zróżnicowane można jednak wyróżnić dwie zasadnicze grupy produktów : I geosyntetyki klasyczne : tkaniny i włókniny II geosyntetyki specjalne : siatki, maty, taśmy, geokraty geokompozyty złożone z dwóch i większej liczby warstw różnych geosyntetyków. Do zalet geosyntetyków należy zaliczyć : wysoką wytrzymałość i odporność na działania chemiczne, dobre współdziałania w układzie grunt geosyntetyk poprzez możliwość doboru ich modułów sprężystości, podobnie rzecz dzieje się z modułami deformacji, możliwość doboru ich odkształcalności w zależności od rodzaju podłoża i rodzaju obiektu, wysokie efekty ekonomiczne oraz prostotę metod wbudowywania. Na rysunku 3 przedstawiono funkcje geosyntetyków oraz główne zastosowania. Źródło: 3

4 Rys.3. Przykłady zastosowań geosyntetykow. Duża liczba podejmowanych badań laboratoryjnych i terenowych prowadzi z jednej strony do weryfikacji niektórych pojęć, metod wymiarowania przy projektowaniu i sposobów wbudowywania geosyntetyków, z drugiej zaś strony należy stwierdzić, że wzmacnianie gruntu przez dodanie geosyntetyków jest zagadnieniem interdyscyplinarnym i bardzo złożonym, ponieważ brak jest jeszcze dostatecznie ścisłych kryteriów technicznych dotyczących pracy geosyntetyków w złożonych ośrodkach gruntowych. Źródło: 4

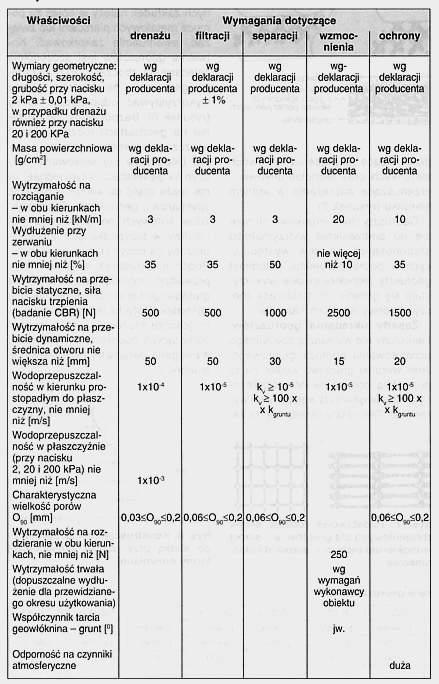

5 1. Kryteria doboru właściwości filtracyjnych, separacyjnych i mechanicznych. Tab.2 Minimalne kryteria doboru geosyntetyków. Źródło: 5

6 W zależności od zastosowania materiały geosyntetyczne muszą spełniać odpowiednie kryteria dotyczące właściwości hydraulicznych i mechanicznych- ich minimalne wartości zestawiono w tablicy 2. Kryterium dotyczące właściwości hydraulicznych gwarantuje, że geosyntetyki będą pełnić funkcje drenażowe lub filtracyjne w trakcie projektowanego okresu eksploatacji. Są to kryteria : zatrzymywania cząstek gruntu, przepuszczalności i odporności na kolmatację. Kryterium dotyczące właściwości mechanicznych gwarantuje zachowanie struktury geosyntetyków zarówno podczas instalacji jak i w całym projektowanym okresie eksploatacji. Kryterium to obejmuje : wytrzymałość mechaniczną z uwagi na rozciąganie i przebicie Kryterium zatrzymywania cząstek gruntu. Zasada nieprzenikania cząstek gruntu polega na zatrzymywaniu dostatecznej ich ilości, a więc stworzenia stałego progu zapobiegającego migracji cząstek przy zachowaniu projektowanej sprawności filtra. Już w 1985 r. przedstawiono koncepcję pracy filtra, według której pewna ilość cząstek gruntu może przenikać przez geosyntetyki. Ma to na celu zminimalizowanie zatykania się filtra. W tablicy 3 przedstawiono różne kryteria przyjmowane dla geosyntetyków w przypadku przepływu laminarnego. Odrębnym tematem są przepływy burzliwe w kanałach otwartych. Podstawową wadą wszystkich proponowanych kryteriów jest to, że odnoszą się do charakterystycznej wielkości porów danego produktu, a nie całkowitej struktury. Zatem za niepoprawne należy uznać przyjmowanie wyłącznie kryterium zatrzymywania cząstek i kryterium przepuszczalności jako wystarczających wymagań projektowych. Przed przyjęciem danego sposobu określania zatrzymywania projektant powinien sprawdzić założenia i podstawy mechanizmu zatrzymywania oraz zgodność ze specyfikacją warunków późniejszej pracy. Nadal aktualnym problemem pozostaje określenie charakterystycznej wielkości porów. W projektowaniu często przyjmuje się, że geosyntetyki powinny mieć przepuszczalność dziesięciokrotnie większą od przepuszczalności gruntu ze względu na stosunkowo małą ich grubość w porównaniu z filtrowanym gruntem. Źródło: 6

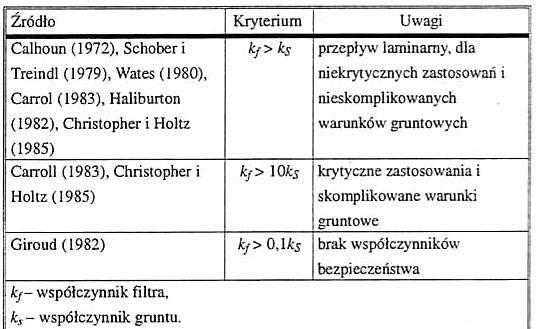

7 Tab.3. Kryteria retencyjności-zatrzymywania cząstek gruntu dla geosyntetyków (jednokierunkowy przepływ ).[8] 1.2. Kryterium przepuszczalności. Tab.4 Kryteria przepuszczalności dla geosyntetyków. [8]. Źródło: 7

8 Najczęściej stosowane kryteria przepuszczalności przedstawiono w tablicy 4. Przyjmuje się w nich, że geosyntetyki muszą mieć odpowiednią przepuszczalność w celu zabezpieczenia przed nadmiernym wzrostem ciśnienia wody w porach i do utrzymania odpowiedniego przepływu Kryterium odporności na kolmatację. Kolmatacja występuje, gdy drobne cząstki gruntu penetrując w głąb geosyntetyków, powodują spadek ich przepuszczalności. Kolmatacja zależy od relacji między ziarnami i cząstkami w gruncie i ich zdolności blokowania porów w geosyntetykach. Wypełnienie większości porów cząstkami gruntu spowoduje znaczną redukcję przepuszczalności i objętości przepływu, a tym samym możemy uzyskać niejednokrotnie efekt quasi geomembrany ( folii materiał nieprzepuszczalny ). Geosyntetyki nawet o małej porowatości będą bardziej przepuszczalne niż grunt, szczególnie drobnoziarnisty. Tab.5. Kryteria odporności na kolmatację. [8] Źródło: 8

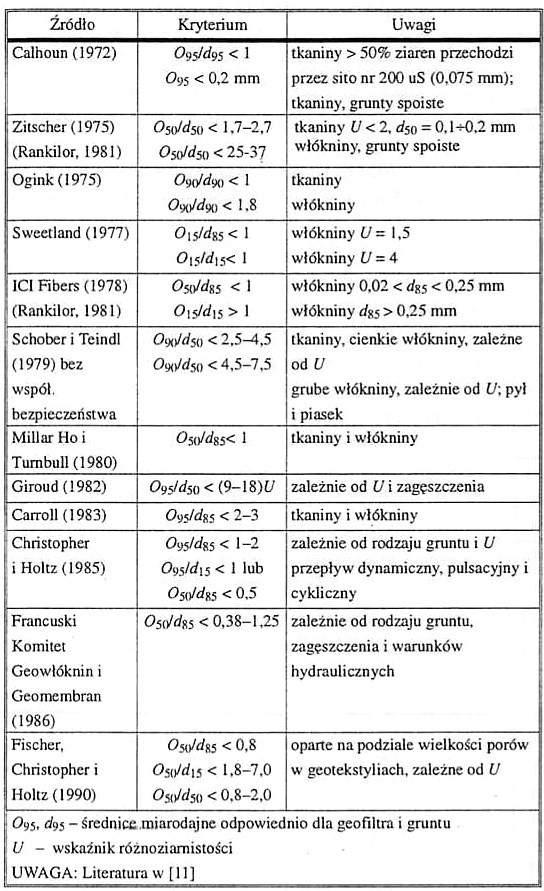

9 Rys.4. Kryteria retencyjności według różnych autorów dla materiałów tkanych i igłowanych. [4] W tablicy 5 przedstawiono istniejące zalecenia dotyczące oceny podatności geofiltrów na kolmatację. W trudnych warunkach gruntowo-wodnych należy wykonać odpowiednie badania filtracji na próbkach gruntu pobranych w miejscu wbudowania. 2. Klasyfikacja geosyntetyków dla warstw separacyjnych i filtrów. W analizowanym systemie klasyfikacji BS 8006 [1], klasy wytrzymałości określa się na podstawie wymaganej wytrzymałości na rozciąganie przy określonym odkształceniu materiału ( tab.6 ). Tab. 6. Klasyfikacja warstw separacyjnych i filtracyjnych z geosyntetyków ze względu na ich właściwości mechaniczne. [1] Źródło: 9

10 Tab.7. Klasyfikacja warstw separacyjnych i filtracyjnych z geosyntetyków ze względu na ich właściwości hydrauliczne [1] Inną propozycję przyporządkowania klas wytrzymałości geosyntetyków zawarto w Wytycznych... [18]. Klasy wytrzymałości określa się na podstawie rodzaju materiału, masy powierzchniowej oraz maksymalnej siły rozciągającej dla materiałów o wyższej wytrzymałości na rozciąganie ( tkaniny, dzianiny ) lub siły ścinającej z badania CBR dla materiałów o dużej odkształcalności. Klasyfikację tę przedstawiono w tablicy 8. Tab.8. Kryteria podziału klas wytrzymałości GRK geosyntetyków. [18] Tab.9. Stopnie obciążenia AS geosynteyków w zależności od rodzaju nasypu. [18] Źródło: 10

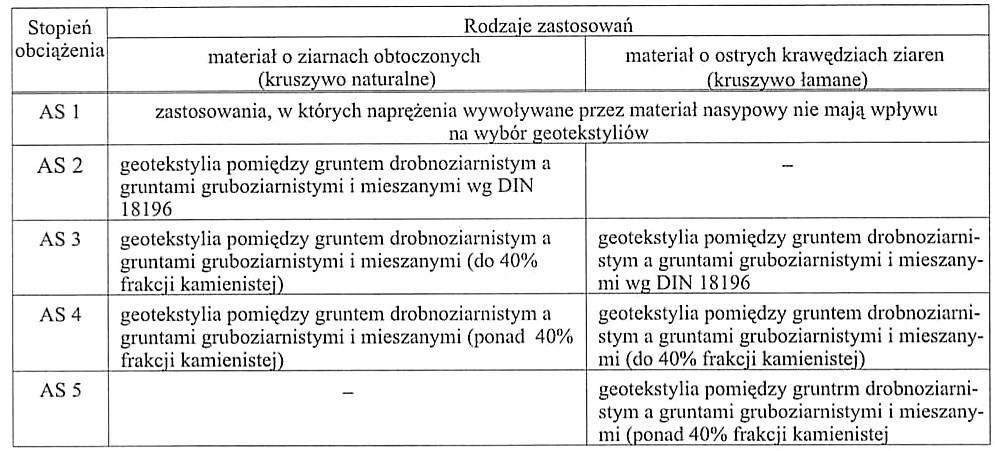

11 Tab.10. Rodzaje obciążeń geosyntetyków w trakcie montażu i użytkowania. [18] Tab.11. Ustalenie klasy wytrzymałości GRK geosyntetyku ze względu na stopień i rodzaj obciążenia [18] Klasyfikacja ta jest uproszczona i nie oddaje w pełni różnych zalet wyrobów, zwłaszcza wyższych klas, lecz jest użyteczna do wstępnego wyboru w typowych przypadkach zastosowań. Rys. 5. Względne przemieszczenia gruntu i geosyntetyku w kilku typowych sytuacjach in situ i odpowiadające im badania laboratoryjne. [16] Źródło: 11

12 Rys.6. Przykładowy rozkład odkształceń w geowłókninie igłowanej w czasie badania wyciągania pasma w otoczeniu gruntu, w funkcji przyłożonej siły. [16] W przypadku kompozytów warstwowych : geosiatek lub georusztów połączonych z włókniną (pełniących funkcję rozdzielającą i filtracyjną ) klasę wytrzymałości można powiększyć o jeden, jeżeli wytrzymałość na rozciąganie geosiatki lub georusztu wynosi co najmniej 25 kn/m; tkanin lub dzianin połączonych z włókniną klasę wytrzymałości można powiększyć o jeden, za podstawę przyjmuje się wytrzymałość na rozciąganie tkaniny lub dzianiny po ułożeniu warstwy ochronnej, w przypadku użycia wyrobu kompozytowego jako drenu powierzchniowego miarodajna jest tylko klasa wytrzymałości samego filtru. 3. Wybór materiałów geosyntetycznych. Wyboru rodzaju i gatunku materiału należy dokonywać w zależności od jego przeznaczenia ( rodzaju zastosowania ) oraz od wymaganych właściwości mechanicznych, odporności na uszkodzenia podczas wbudowania, tarcia po gruncie, odporności na czynniki klimatyczne ( atmosferyczne ), chemiczne, parametrów hydraulicznych itp. Wyboru materiałów do typowych zastosowań w budowlach drogowych z funkcją rozdzielania i filtrowania dokonuje się na podstawie klas wytrzymałości i ewentualnie dodatkowych współczynników bezpieczeństwa. W specjalnych przypadkach konieczne jest wymiarowanie materiału na podstawie szczegółowych obliczeń. Wielu producentów zaleca swoje własne empiryczne metody projektowe, bazując na wykresach ( rys. 7 ) uzależniających dobór grubości warstw konstrukcyjnych nawierzchni w funkcji wytrzymałości na ścinanie podłoża drogowego. Korzystanie z tych wykresów jest jednak bardzo wątpliwym podejściem z uwagi na brak możliwości oceny ich przydatności do konkretnych zastosowań. Źródło: 12

13 Rys. 7. Krzywe projektowe dla geotkaniny... Określenie wymaganej klasy wytrzymałości. Zgodnie z przepisami, wymagana klasa GRK zależy od stopnia obciążenia, wynikającego z właściwości materiału nasypowego oraz warunków wbudowania i obciążenia eksploatacyjnego. Sposób postępowania jest następujący : - na podstawie tablicy 9 ustala się stopień obciążenia AS, - na podstawie tablicy 10 ustala się rodzaj obciążenia AB, - z tablicy 11 wyznacza się potrzebną klasę wytrzymałości wyrobu geosyntetycznego w funkcji stopnia i rodzaju obciążenia. 4. Zastosowanie schematu klasyfikacyjnego. Przy doborze materiału na warstwy separacyjne konieczne jest powiązanie klasyfikacji właściwości mechanicznych geosyntetyków w warunkach in situ. Klasy podziału geosyntetyków można powiązać z wytrzymałością podłoża ( badanie CBR ) oraz maksymalną miarodajną średnicą kruszywa układanego na geosynterykach (tab.11). Przy określaniu skuteczności warstw separacyjnych z geosyntetyków, przedstawione w tablicy 12 numery wyższych klas odzwierciedlają kruszywa o większej średnicy na separatorze z geosyntetyków oraz mniejszą wytrzymałość podłoża. Przyjęto tu, że zawsze przed rozpoczęciem zagęszczania istnieje odpowiednie przykrycie separatora z geosyntetyków kruszywem, dlatego obciążenie ruchem pojazdów nie wpływa dodatkowo na parametry eksploatacyjne. Format struktury klas z tablicy 12 jest podobny do stosowanych klas w USA, Niemczech i Skandynawii. Źródło: 13

14 Tab.12. Wyznaczanie klasy geosyntetyków w zależności od wytrzymałości podłoża i maksymalnej miarodajnej średnicy kruszywa pozostającej na sicie. [1] Według zaleceń niemieckich wybór klasy wytrzymałości uzależnia się od warunków zastosowania ( między innymi rodzaju gruntu ) i obciążeń w trakcie wbudowywania warstw filtracyjnych i separacyjnych. Tab.13. Klasa wytrzymałości geosyntetyku dla danego rodzaju podłoża oraz obciążeń (wg danych niemieckich). W przypadku filtrów przy określaniu klasy wytrzymałości nateriału zawsze bierze się pod uwagę podwyższone obciążenia AB3 Warunki zastosowania ( AS ) : AS1 obciążenie gruntem oraz obciążenia w trakcie instalacji są pomijane i nie wpływają na wybór materiału, AS2 geosyntetyki między piaskiem drobnoziarnistym i gruboziarnistym lub w podłożu różnoziarnistym, AS3 geosyntetyki między piaskiem drobnoziarnistym, gruboziarnistym lub w podłożu różnoziarnistym z zawartością kamieni do 40 %, AS4 geosyntetyki między piaskiem drobnoziarnistym, gruboziarnistym lub w podłożu różnoziarnistym z zawartością kamieni lub tłucznia powyżej 40 %, AS3 geosyntetyki między piaskiem drobnoziarnistym, gruboziarnistym lub w podłożu różnoziarnistym z zawartością tłucznia i ostrokrawędzistych bloków skalnych powyżej 40 %, Obciążenia podczas instalacji ( AB ) : AB1 ręczne zagęszczanie gruntu nad powierzchnią geosyntetyków, bez znacznego obciążenia, AB2 montaż materiału i zagęszczanie gruntu nad powierzchnią geosyntetyków za pomocą maszyn, bez istotnego obciążenia od zagęszczarek (walców ), AB3 instalacja materiału i zagęszczanie gruntu nad powierzchnią geosyntetyków za Źródło: 14

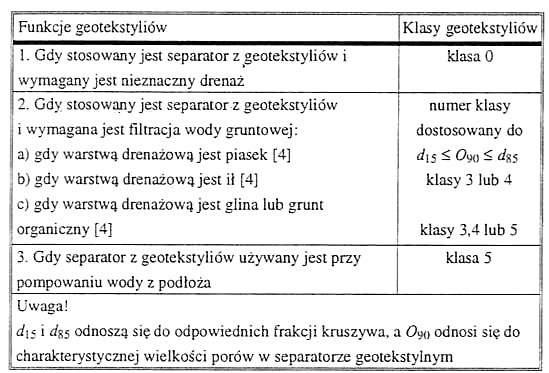

15 pomocą maszyn, podwyższone obciążenie od zagęszczarek (walców ) przy dopuszczalnej głębokości śladów od 5 do 15 cm, AB4 instalacja materiału i zagęszczenie gruntu nad powierzchnią geosyntetyków za pomocą maszyn, wyjątkowe obciążenie od zagęszczarek (walców) przy dopuszczalnej głębokości śladów powyżej 15 cm. Przy korzystaniu ze schematów klasyfikacyjnych dla warstw separacyjnych z geosyntetyków wymagane jest uwzględnienie ich rodzaju zastosowania. W tablicy 14 przedstawiono schemat, podobny do zaprezentowanego przez Lawsona, w którym właściwości hydrauliczne powiązano z pełnioną funkcją i rodzajem warstw drenażowych. Tab.14. Zależność właściwości hydraulicznych geosyntetyków z funkcją i rodzajem warstw drenażowych. [1] W celu zagwarantowania odpowiedniej sprawności filtrów z geosyntetyków należy powiązać klasy właściwości mechanicznych i hydraulicznych z warunkami in situ. W tablicy 15 przedstawiono schemat, w którym klasy właściwości mechanicznych filtra odniesiono do rodzaju drenażu wgłębnego. Klasy te uwzględniają zarówno naprężenia mechaniczne powstałe w trakcie instalacji, jak i w okresie eksploatacji. Tab.15. Klasy geosyntetyków w zależności od rodzaju drenażu wgłębnego [1] Źródło: 15

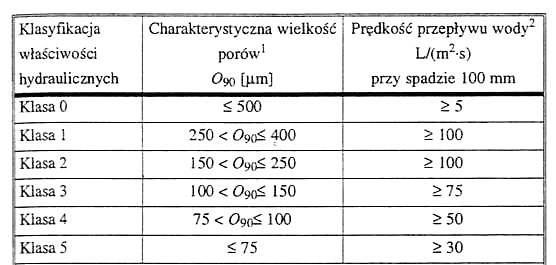

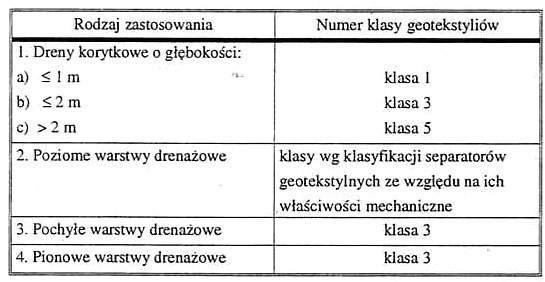

16 Rys. 7. Drenaż objętościowy (korytkowy ) Rys.8 Poziome warstwy drenażowe. Rys.9. Pochyłe warstwy drenażowe. Rys. 10. Pionowe warstwy drenażowe. Klasy właściwości hydraulicznych powiązano z rodzajem drenowanego gruntu w sposób przedstawiony w tablicy 16. Tab.16. Klasy właściwości hydraulicznych geosyntetyków w zależności od rodzaju gruntu. [1] Inny sposób projektowania systemów drenażowych i filtrów geosyntetycznych stosuje się w Niemczech. Według zaleceń przy projektowaniu filtrów geosyntetycznych należy sklasyfikować podłoże w następujący sposób : - drobnoziarniste d 60 < 0,06 mm, - grubo i różnoziarniste d 60 > 0,06 mm. Źródło: 16

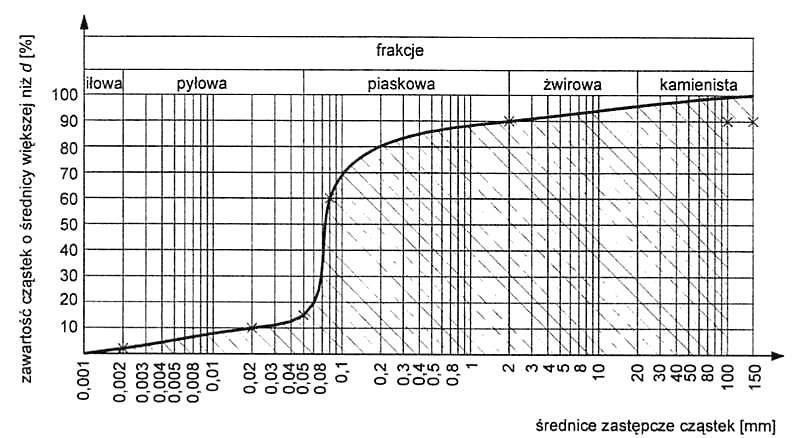

17 W przypadku podłoży wątpliwych : - drobnoziarniste o wskaźniku plastyczności I p < 0,15 i/ lub stosunek części ilastych do pylastych < 0,5, - grubo i różnoziarniste o zawartości frakcji pylastej (średnica ziaren < 0,06 mm) U = d 60 /d i/lub zawartość ziaren frakcji (0,02-0,1)mm> 50%. Przy projektowaniu filtrów uwzględnia się takie parametry jak ; 1. działanie mechaniczne filtra ( zatrzymywanie cząstek gruntu ) - grunt drobnoziarnisty d 50 - grunty trudniejsze 0 90 d 50 - grunt grubo- i różnoziarnisty 0 90 < 5 d. 50 U i 0 90 d odporność na kolmatację Kryterium odporności na kolmatację 0 50 > (0,2-1 ). d hydrauliczne działanie filtra ( wodoprzepuszczalność). W celu zapewnienia prawidłowej pracy filtra należy przy jego wymiarowaniu uwzględnić współczynnik zmniejszający η, który zależy od podłoża i rodzaju filtra. Materiał filtracyjny powinien umożliwić filtrację nie mniejszą niż dla danego podłoża, dlatego : η. k vf > k vp gdzie : η współczynnik zmniejszający zależny od typu filtra i parametrów podłoża, k vf współczynnik filtracji dla materiału filtra określony w badaniu pod obciążeniem 2kPa, k vp współczynnik filtracji dla podłoża. Dla włóknin o grubości powyżej 2 mm i tkanin w kontakcie z piaskiem i gliną stosuje się współczynniki zmniejszające η. Dla innych materiałów i podłoży współczynniki zmniejszające η należy określić na podstawie wyników badań filtracji wykonanych na pobranych próbkach gruntu. Rys.11. Krzywa uziarnienia spełniająca warunki brzegowe składu granulometrycznego gruntu wypełniającego zasypki. [10] Źródło: 17

18 5. Normalizacja procesów projektowych. Tocząca się obecnie dyskusja dotycząca zasad projektowania warstw filtracyjnych i separacyjnych znajduje swoje odzwierciedlenie w opracowywanych obecnie normach europejskich, które stopniowo są wdrażane również w naszym kraju. Przedstawione w niniejszej pracy systemy pozwalają na dokonywanie odpowiednich ocen przydatności poszczególnych materiałów w konkretnych sytuacjach projektowych i z tego względu mogą stanowić bardzo dużą pomoc w projektowaniu. Przy projektowaniu warstw filtracyjnych i separacyjnych z materiałów geosyntetycznych należy opierać się na schematach klasyfikacyjnych, uwzględniających parametry mechaniczne geosyntetyków ( wytrzymałość na rozciąganie, wytrzymałość na przebicie, odkształcalność i masa powierzchniowa ) oraz ich właściwości hydrauliczne ( wodoprzepuszczalność i charakterystyczna wielkość porów ). Klasy właściwości mechanicznych i hydraulicznych geosyntetyków powinny być potwierdzane przez badania kontrolne na próbkach pobranych z obiektów bezpośrednio po wbudowaniu materiału ( w celu sprawdzenia czy w czasie instalacji nie uległy zmianie parametry materiału ) oraz badania okresowe ( ze względu na zmiany reologiczne i procesy starzenia materiału ). We wspomnianej serii norm europejskich określono charakterystyki geosyntetyków i wyrobów pokrewnych, wymagane przy ich stosowaniu w różnych dziedzinach budownictwa. Określono tam, jakie cechy wyrobów powinny być podawane przez producentów przy dopuszczeniu na rynek, jak również podano metody ich określania, sposób prowadzenia kontroli produkcji i oceny trwałości wyrobów geosyntetycznych. Normy te ustanawiają kryteria pozwalające jasno porównywać poszczególne wyroby. Tab.17. Wykaz europejskich norm mandatowych (EN) dotyczących zastosowań barier geosyntetycznych. [13] Źródło: 18

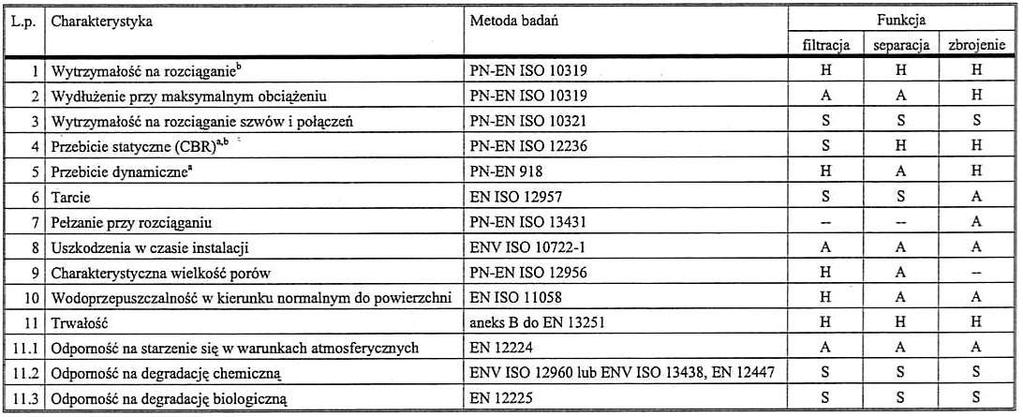

19 Tab.18. Wykaz europejskich norm mandatowych ( EN ) dotyczących zastosowań geosyntetykow. [13] W niżej przedstawionych tablicach zestawiono podane w wymienionych wyżej normach badania geosyntetyków i materiałów pokrewnych, jakie należy przeprowadzić w zależności od ich przewidywanego zastosowania i funkcji. W tablicach tych przyjęto następujące oznaczenia : H - charakterystyka o znaczeniu zasadniczym, A charakterystyka o znaczeniu ważnym we wszystkich warunkach stosowania, S charakterystyka o znaczeniu ważnym w specyficznych warunkach stosowania, -- - charakterystyka nieistotna dla danej funkcji, a - badanie to może nie mieć zastosowania w przypadku niektórych wyrobów np. georuszty, b - kod H dla właściwości mechanicznych ( wytrzymalość na rozciąganie i przebicie statyczne) oznacza, że producent powinien zapewnić dane z obu badań; w specyfikacji wyrobu wystarczy zamieścić tylko jeden z parametrów. Źródło: 19

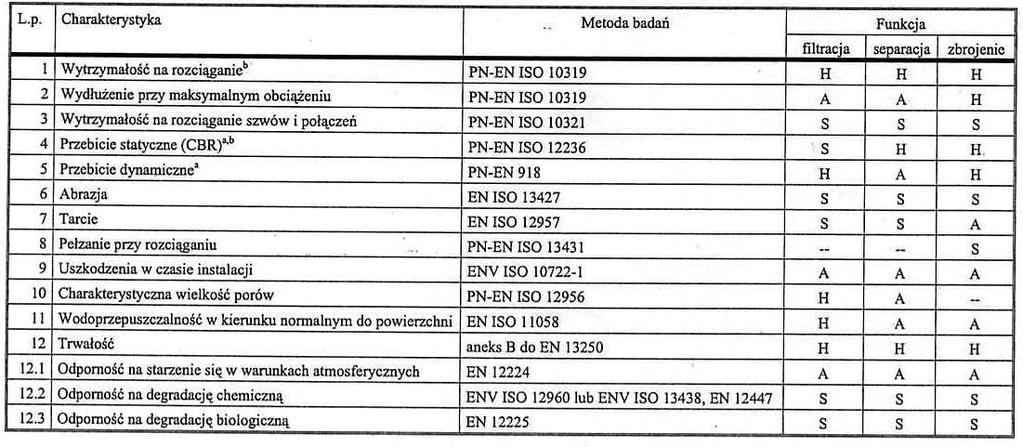

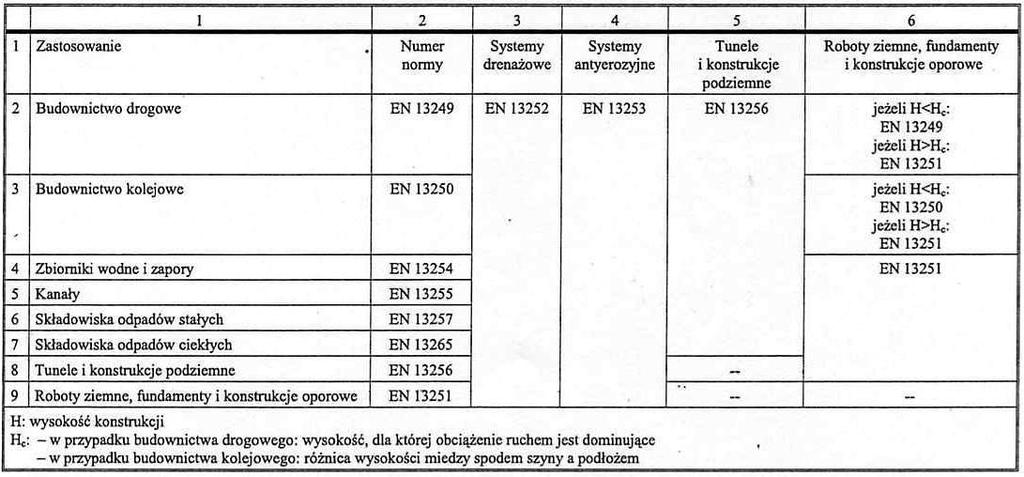

20 Tab. 19. Zestawienie norm w zależnożci od zakresu zastosowania geodyntetyków. Tab.20. Wymagania dotyczące geosyntetyków stosowanych w budownictwie drogowym EN Tab.21. Wymagania dotyczące geosyntetyków stosowanych w budownictwie kolejowym EN Źródło: 20

21 Tab. 22. Wymagania dotyczace geosyntetyków stosowanych w robotach ziemnych, fundamentach i konstrukcjach oporowych EN oraz w zastosowaniach antyerozyjnych EN Tab. 23. Wymagania dotyczące geosyntetyków stosowanych w systemach drenażowych EN Tab.24. Wymagania dotyczace geosyntetyków stosowanych w tunelach i konstrukcjach podziemnych EN Źródło: 21

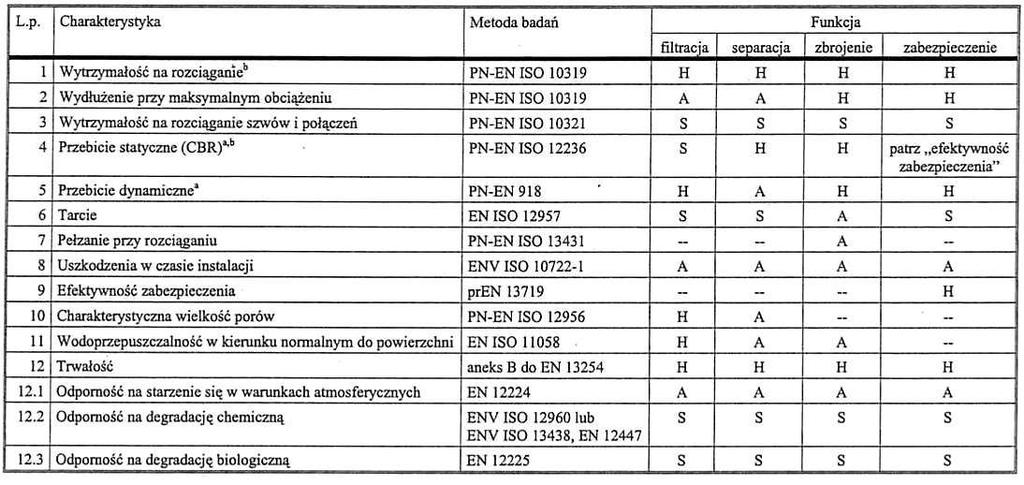

22 Tab. 25. Wymagania dotyczace geosyntetyków stosowanych w konstrukcjach zbiorników wodnych i zapór - EN 13254, w konstrukcjach kanałów EN oraz na składowiskach odpadów stałych EN Tab. 26. Wymagania dotyczace geosyntetyków stosowanych na składowiskach odpadów ciekłych EN Analizy trwałości geosyntetyków. Projekt konstrukcji z zastosowaniem geosyntetyków powinien zawierać następujące elementy : określenie funkcji geosyntetyków, wykonanie zestawienia obciążeń, określenie projektowanego okresu eksploatacji geosyntetyków, wyszczególnienie wymaganych właściwości geosyntetyków ( np. wytrzymałość, przepuszczalność ), określenie jakości i ilości potrzebnego materiału geosyntetycznego, Źródło: 22

23 analizę trwałości która obejmuje : - wyszczególnienie istotnych czynników środowiskowych, - określenie możliwych mechanizmów degradacji w odniesieniu do wybranego materiału i środowiska, - oszacowanie właściwości osiąganych w funkcji czasu, - dostarczenie projektantowi odpowiednich współczynników redukcyjnych lub właściwości osiągalnych pod koniec projektowanego okresu użytkowania. Trwałość geosyntetyków zależy od podstawowego polimeru, z którego są one wytworzone, od wszystkich dodatków zmieszanych z nim, mikrostruktury polimeru, geometrii włókien i struktury wyrobu. Przy zastosowaniu geosyntetyków jako warstw filtracyjnych, drenażowych, separacyjnych lub ochronnych na projektowany czas eksploatacji krótszy niż 5 lat nie potrzeba żadnych dodatkowych badań. Natomiast w przypadku funkcji zbrojenia wymagane mogą być dodatkowe badania w celu określenia spadku wytrzymałości w trakcie okresu użytkowania oraz cząstkowych współczynników redukcyjnych bezpieczeństwa. Przyjmuje się, że geosyntetyki i wyroby pokrewne wytworzone z poliestru, polipropylenu, polietylenu, poliamidu 6, lub poliamidu 6.6. lub połączenia tych materiałów nie zawierające jednak surowców wtórnych charakteryzują się dostateczną trwałością podczas 25 letniego okresu użytkowania, pod warunkiem że stosuje się je w gruntach naturalnych ph w zakresie 4 9 i temperaturze poniżej 25 0 C oraz gdy wykazują odporność na czynniki chemiczne. 7. Podsumowanie Wprowadzenie norm, wytycznych oraz nowych metod badawczych i projektowych dotyczących zastosowań geosyntetyków wymusza zrewidowanie wielu pojęć i procedur dotychczas obowiązujących. Procedury badawcze wraz ze stosowanymi kryteriami doboru i obliczeniami odpowiednich materiałów powinny uwzględniać warunki w jakich geosyntetyki będą pracować. Przedstawione w niniejszym opracowaniu kryteria i procedury pozwalają na dokonywanie ocen właściwości geosyntetyków ich trwałości i przydatności w konkretnych sytuacjach projektowych. Źródło: 23
